《集成电路制造工艺与工程应用》第三章课件
LOD效应
对于利用STI作隔离的深亚微米CMOS工艺制程技术，STI沟槽中填充的是隔离介质氧化物，由于硅衬底和隔 离介质氧化物的热力膨胀系数不同，导致STI会产生压应力挤压邻近MOS的有源区，引起器件的电参数发生 变化，这种效应称为STI应力效应，也称LOD效应（Length of Diffusion effect）。LOD效应主要影响器件 的饱和电流（Idsat）和阈值电压（Vth）。
3.3V NMOS
3.3V PMOS
《集成电路制造工艺与工程应用》讲义 2018/09/28
p+
n+
n+
p+
p+
n+
PW
NW
P-sub
1.5V NMOS
1.5V PMOS
p+
n+
n+
p+
p+
PW
NW
P-sub
n+
2
《集成电路制造工艺与工程应用》讲义 2018/09/28
PN结隔离技术
PN结隔离技术，它是利用PN结反向偏置时呈高电阻性，来达到相互绝缘隔离的目的。 双极型工艺制程技术的流程。
否则会造成沟槽侧壁反型，从而造成器件的亚阈值漏电流过 大。 b) 第二个是白带效应，STI侧壁的热氧化也会引起轻微的白带 效应。 c) 第三个与STI的厚度有关，STI的氧化层高度必须比有源区高 ，因为在后续的离子注入工艺后去光刻胶步骤不断会有酸槽 ，会消耗一部分氧化物。
17
《集成电路制造工艺与工程应用》讲义 2018/09/28
14
《集成电路制造工艺与工程应用》讲义 2018/09/28
STI（浅沟槽）隔离技术

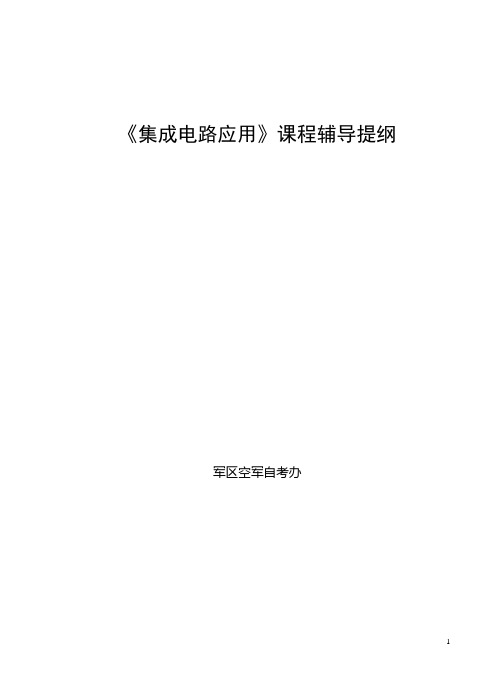

《集成电路应用》辅导提纲
《集成电路应用》课程辅导提纲军区空军自考办第一章数字集成电路一、内容提要1、数字集成电路的类型及特点数字集成电路分为TTL型、CMOS型和ECL型等三大类。
CMOS又分为4000B系列、40H-系列和74HC系列；TCL类型分为74S系列以及74ALS 系列、74AS系列；ECL类分为ECL10K系列和ECL100K系列。
各类数字集成电路可以如下几个方面进行性能比较，一在工作电源电压上，TTL标准工作电压是+5V；其它逻辑器件的工作电源电压大都有较宽的工作范围，CMOS中的4000B系列可以工作在3～18V，PMOS 可工作在9～24V，在使用中注意各类器件其工作电压范围不同。
二是在工作频率上，PMOS工作频率最低，CMOS工作频率次之，TTL工作频率适中，而ECL工作频率最高。
三是在工作温度范围上，TTL、ECL工作温度范围较小，而CMOS工作温度范围较大。
2、数字IC使用注意事项及逻辑电路图用法（1）数字IC使用注意事项使用TTL、CMOS、HCOMS、ECL等高速IC时，要注意其高速的特性容易产生对别的电路或相互之间的干扰脉冲。
以MOS-FET为输入级的电路器件，输入阻抗极高，如果不连接任何低阻抗通路到其他低阻部分，就很容易受静电感应累积静电荷，从而形成高电压。
应采取保护性措施。
（2）逻辑电路图画法任何复杂的逻辑电路，都可以用NAND或NOR来组成，在数字电路中，又把这两种门电路看成是最基本的逻辑电路，在表示电路图时，可采用连线图和电路图两种方法。
3、集成逻辑门在各种数字IC系列产品中，与门、或门、非门、与非门、或非门为最基本的逻辑门，此外还有与或非门，集电极开路输出门，可扩门展门以及扩展器、缓冲器和异或门等。
（1）集成逻辑门的主要品种主要有与非门、反相器、或非门、与门、或门、与或非门、可扩展门、扩展器、缓冲器、总线驱动器等系列品种。
（2）逻辑门电路的应用门电路可用于控制作为取样控制、选通控制和禁止控制电路也可用于构成晶体振荡电路、RC多谐振荡器、单稳态触发器、脉冲变换电路等。
集成电路科学与工程导论 第三章 集成电路晶体管器件
发展趋势-摩尔定律
「按比例缩小定律」（英文：Scaling down）“比例缩小”是指，在电场 强度和电流密度保持不变的前提下，如果MOS-FET的面积和电压缩小到 1/2，那么晶体管的延迟时间将缩短为原来的1/2，功耗降低为原来的1/2。 晶体管的面积一般为栅长(L)乘以栅宽(W)，即尺寸缩小为原来的0.7倍：
仅变得越来越小，在器件结构和材料体系上也经过了多次重大变革
集成电路器件发展趋势
国际半导体技术蓝图（International Technology Roadmap for Semiconductors，ITRS）
目录
一．晶体管器件概述 二．金属-氧化物-半导体场效应晶
体管技术 三．绝缘体上晶体管技术 四．三维晶体管技术 五．其他类型晶体管器件
环栅场效应晶体管
「环栅场效应晶体管」（英文：GAAFET） 技术的特点是实现了栅极对沟道的四面包 裹，源极和漏极不再和基底接触，而是利 用线状或者片状（平板状）的多个源极和 漏极垂直于栅极横向放置，实现MOSFET 的基本结构和功能
栅极G
栅极G
硅
硅 (a)
纳米线
硅 (b)
纳米片
平面型 垂直型
互补场效应管
栅极G
n+
e-
n+
p-衬底 (a)
栅极G
n+
e-
n+
氧化物埋层（BOX）
p-衬底 (b)
优势：氧化物埋层降低了源极和漏极之间的寄生电容，大幅降低了会影响器件 性能的漏电流；具有背面偏置能力和极好的晶体管匹配特性，没有闩锁效应， 对外部辐射不敏感，还具有非常高的晶体管本征工作速度等；
挑战：存在一定的负面浮体效应；二氧化硅的热传导率远远低于硅的热传导率 使它成为一个天然“热障” ，引起自加热效应；成本高昂。
《集成电路应用》课件
集成电路的技术创新
新材料的应用
采用新型材料，如碳纳米管、二维材料等，提高 集成电路的性能和降低功耗。
制程技术的进步
不断缩小芯片制程尺寸，提高芯片性能和集成度 。
封装技术的创新
采用先进的封装技术，如晶圆级封装、3D封装等 ，提高集成效率和可靠性。
集成电路在未来的应用前景
人工智能
物联网
集成电路作为人工智能技术的硬件基础， 将广泛应用于人工智能芯片、边缘计算等 领域。
集成电路的工作流程
集成电路的工作流程主要包括输入信号 的处理、信号的传输、信号的处理和输 出信号的处理等步骤。
在输出信号处理阶段，集成电路将处理 后的信号转换回适合外部应用的信号， 并将其输出。
在信号处理阶段，集成电路对接收到的 信号进行必要的处理，如放大、运算、 比较等。
在输入信号处理阶段，集成电路接收外 部输入的信号，并将其转换为适合内部 处理的信号。
集成电路的应用领域
总结词
集成电路应用广泛，涉及通信、计算机、工业控制、消费电子、医疗电子等多个领域。
详细描述
集成电路应用广泛，涉及通信领域的手机、基站、路由器等；计算机领域的个人电脑、 服务器等；工业控制领域的智能仪表、工业控制系统等；消费电子领域的电视、音响、 游戏机等；医疗电子领域的医疗设备、远程诊疗系统等。集成电路作为现代电子系统的
感谢您的观看
医疗设备中的集成电路
医疗设备是现代医疗中不可或缺的重要工具， 而集成电路在医疗设备中扮演着关键角色。
医疗设备中的集成电路主要用于信号处理、控 制、监测等功能，如心电图机、监护仪、超声 波诊断仪等设备中都有集成电路的存在。
集成电路的应用使得医疗设备更加精准、可靠 ，提高了医疗诊断和治疗的水平，为人们的健 康提供了更好的保障。
西南民族大学集成电路第3章模拟集成电路非线性应用
第3章 模拟集成电路的非线性应用
若门限电位为零——为：过零比较器
uo
ui u +
UoH
uO
0 ui
∞ + u- － A +
UoL
ui u uo ∞ u+ + A +
uO
0
UoH
ui
UoL
第3章 模拟集成电路的非线性应用
例题：利用电压比 较器将正弦波变为 方波。
ui u +
ui
t
∞ + u- － A +
VD1 VD2
ui
＋
A1
uo
uo1
R1 = R
VD3
VD4
－ ＋
A2
uo2
ui>0时
u-1= ui 作用于A2的反向端 1 mR ui ) ui u-2虚地 uo (1 mR m
uo1 >0, VD1截止, VD2导通 uo2 <0, VD4截止, VD3导通
第3章 模拟集成电路的非线性应用
二极管D1截止，D2导通， ui
R3 U A Ui R1
R1
D1
R5 R4
D2
- A1 +
uA
– A2 +
uo
R5 R5 R5 R5 R3 U 0 Ui U A Ui Ui R2 R4 R2 R4 R1 R5 ( R2 R3 R1 R4 ) R1 R2 R4
可见, 门限电压:
Uim Uom
O
uI
U im
R2 U ref R1
第3章 模拟集成电路的非线性应用
3.6 电压比较器及其应用
集成电路封装知识(3)
集成电路封装知识（3）在目前的封装工艺中，越来越多的制造商选择使用激光打码技术，尤其是在高性能产品中。
器件装配的方式有二种，一种是所谓的波峰焊（wave soldering），另一种是所谓的回流焊（reflow soldering）。
波峰焊主要用在插孔式PTH封装类型器件的装配，而表面贴装式SMT及混合型器件装配则大多使用回流焊。
波峰焊是早期发展起来的一种PCB板上元器件装配工艺，现在已经较少使用。
波峰焊的工艺过程包括上助焊剂、预热及将PCB板在一个焊料峰（solder wave）上通过，依靠表面张力和毛细管现象的共同作用将焊料带到PCB板和器件引脚上，形成焊接点。
在波峰焊工艺中，熔融的焊料被一股股喷射出来，形成焊料峰，故有此名。
目前，元器件装配最普遍的方法是回流焊工艺（reflow soldering），因为它适合表面贴装的元器件，同时，也可以用于插孔式器件与表面贴装器件混合电路的装配。
由于现在的元器件装配大部分是混合式装配，所以，回流焊工艺的应用更为广泛。
回流工艺看似简单，其实包含了多个工艺阶段：将焊膏（solder paste）中的溶剂蒸发掉；激活助焊剂（flux），并使助焊作用得以发挥；小心地将要装配的元器件和PCB板进行预热；让焊料熔化并润湿所有的焊接点；以可控的降温速率将整个装配系统冷却到一定的温度。
回流工艺中，器件和PCB板要经受高达210℃到230℃的高温，同时，助焊剂等化学物质对器件都有腐蚀性，所以，装配工艺条件处置不当，也会造成一系列的可靠性问题。
封装质量必须是封装设计和制造中压倒一切的考虑因素。
质量低劣的封装可危害集成电路器件性能的其它优点，如速度、价格低廉、尺寸小等等。
封装的质量低劣是由于从价格上考虑比从达到高封装质量更多而造成的。
事实上，塑料封装的质量与器件的性能和可靠性有很大的关系，但封装性能更多取决于封装设计和材料选择而不是封装生产，可靠性问题却与封装生产密切相关。
《集成电路制造工艺与工程应用》第三章第五节金属硅化物技术
《集成电路制造工艺与工程应用》第三章第五节：金属硅化物技术金属硅化物工艺技术内容简述：随着集成电路工艺制程技术的不断发展，为了提高集成电路的集成度，同时提升器件的工作速度和降低它的功耗，半导体工艺的特征尺寸不断缩小，晶体管的栅、源和漏有源区的尺寸也会相应缩小，而它们的等效串联电阻会相应变大，从而影响电路的速度。
为了改善等效串联电阻，半导体业界先后发展出金属硅化物工艺技术Polycide和Salicide。
最先出现的金属硅化物工艺技术是Polycide工艺技术，Polycide工艺技术是为了改善多晶硅栅的等效串联电阻和接触孔的接触电阻，Polycide工艺技术仅仅在多晶硅栅上形成金属硅化物，源和漏有源区不会形成金属硅化物，所以它没有办法改善晶体管源和漏有源区的等效串联电阻和接触孔的接触电阻。
为了改善晶体管源和漏有源区的等效串联电阻和接触孔的接触电阻而发展出Salicide工艺技术，Salicide工艺技术不仅在多晶硅栅上形成金属硅化物，而且在源和漏有源区也会形成金属硅化物，它同时改善晶体管的栅、源和漏有源区的等效串联电阻和接触孔的接触电阻。
本文摘选自《集成电路制造工艺与工程应用》第三章第五节的内容，这部分内容简单介绍了Polycide工艺技术、Salicide工艺技术和SAB工艺技术的原理，并以纳米级工艺形成ESD器件和Non-Salicide器件为例介绍SAB和Salicide工艺技术的工程应用。
3.5 金属硅化物技术-------------------------------------------------------------------------------------------------3.5.1 Polycide工艺技术--------------------------------------------------------------------------------------3.5.2 Salicide工艺技术---------------------------------------------------------------------------------------3.5.3 SAB工艺技术--------------------------------------------------------------------------------------------3.5.4 SAB和Salicide工艺技术的工程应用------------------------------------------------------------3.5 金属硅化物技术当半导体工艺的特征尺寸缩小到亚微米以下时，晶体管的栅、源和漏有源区的尺寸宽度也会相应缩小，而它们的等效串联电阻会相应变大，从而影响电路的速度。
高中物理第二章电路第七节了解集成电路课件粤教版选修3-
①“与”逻辑电路．
②“与”门的逻辑符号．
③ “与”门的真值表.
输入
结果
A
B
Y
0
0
0
0
1
0
1
0
0
1
1
1
④“与”门反映的逻辑关系：Y＝A×B. 注意：在理解“与”门电路的逻辑功能时，要注意以 下两点： A．当所有的输入均为“1”时，输出才是“1”． B．我们在使用“与”门电路时，可以不关心其内部 结构，但必须弄清它的逻辑功能． (2)“或”门：如果几个条件中，只要有一个条件得 到满足，某事件就会发生，这种关系叫作“或”逻辑关系．具 有“或”逻辑关系的电路叫作“或”门．
答案：ABC
拓展 门电路及集成电路的理解
1944 年，在哈佛大学诞生的“马克 1 号”计算机， 长 15 米，高 2.4 米，在计算机内部进行控制的是 3 000 多个继电器，进行一次 23 位乘法运算需要 6 s．如今，我 们使用的个人计算机，其功能已经远远超过了这个庞然大 物，你知道现代计算机的工作原理吗？
(3)“与”门的符号为
；“或”门的符号为
；
“非”门的符号为 ．
2．门电路的实验探究． (1)与门电路的逻辑功能． (2)或门电路的逻辑功能． (3)非门电路的逻辑功能． 3．集成电路的概述． (1)概述：集成电路是把晶体管、电阻、电容等元件， 按电路结构的要求，制作在一块硅或陶瓷基片上，再加以
封装而成的，具有一定功能的整体电路．
①“或”逻辑电路．
②“或”门的逻辑符号．
③ “或”门的真值表.
输入
结果
A
B
Y
0
0
0
0
1
1
1

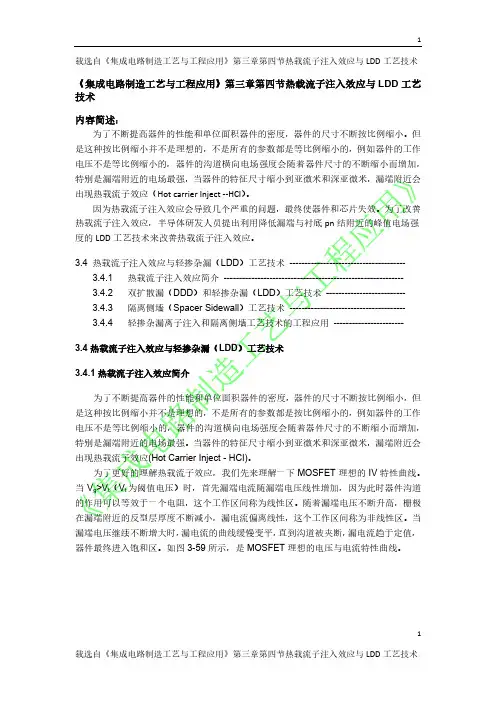

《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术
《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术内容简述：为了不断提高器件的性能和单位面积器件的密度，器件的尺寸不断按比例缩小。
但是这种按比例缩小并不是理想的，不是所有的参数都是等比例缩小的，例如器件的工作电压不是等比例缩小的，器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加，特别是漏端附近的电场最强，当器件的特征尺寸缩小到亚微米和深亚微米，漏端附近会出现热载流子效应（Hot carrier Inject --HCI）。
因为热载流子注入效应会导致几个严重的问题，最终使器件和芯片失效。
为了改善热载流子注入效应，半导体研发人员提出利用降低漏端与衬底pn结附近的峰值电场强度的LDD工艺技术来改善热载流子注入效应。
3.4 热载流子注入效应与轻掺杂漏（LDD）工艺技术--------------------------------------3.4.1 热载流子注入效应简介-----------------------------------------------------------3.4.2 双扩散漏（DDD）和轻掺杂漏（LDD）工艺技术--------------------------3.4.3 隔离侧墙（Spacer Sidewall）工艺技术--------------------------------------3.4.4 轻掺杂漏离子注入和隔离侧墙工艺技术的工程应用-----------------------3.4热载流子注入效应与轻掺杂漏（LDD）工艺技术3.4.1热载流子注入效应简介为了不断提高器件的性能和单位面积器件的密度，器件的尺寸不断按比例缩小，但是这种按比例缩小并不是理想的，不是所有的参数都是按比例缩小的，例如器件的工作电压不是等比例缩小的，器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加，特别是漏端附近的电场最强。
当器件的特征尺寸缩小到亚微米和深亚微米，漏端附近会出现热载流子效应(Hot Carrier Inject - HCI)。
大规模集成电路(3)
存储单元有 2n • m(或阵列中的节点数)
25
作业题 8-1 8-2 8-3 8-5 8-6
2021/3/9
26
保存的信息不易丢失。 动态存储单元：利用MOS的栅极电容来存储信
息。由于电容的容量很小，以及漏电流的存在，为 了保持信息，必须定时给电容充电，通常称为刷新。
2021/3/9
14
一.六管静态存储单元
图8-2-3所示为用6只N沟道增强型MOS管组成的静态单元,其中 T1~T2管组成RS触发器,T5~T6管为门控管,作为模拟开关使用,以 控制触发器的Q端、Q 端与位线Bj、B之间的联系。现在分析 它的工作原理：Biblioteka 2021/3/916
三.RAM容量的扩展
1.1024*4位RAM
图8-2-7为1024*4位RAM的结构框图,其中4096个存储单元 排列成64*64矩阵,10位地址码分成两组译码,A4~A9,6位地址 码加到行地址译码器上,其译码器的输出为X0~X63,从64行存 储单元中选出指定的一行,另外4位地址码加到列地址译码器, 其输出为Y0~15,再从已选中的一行里选出要进行读/写的4个 存储单元.
2021/3/9
19
256×8RAM需256×1RAM的芯片数为：
N
总存储容量 一片存储容量
2568 2561
8
将256×1的图R8A-1M0 扩RA展M为位扩25展6×8的RAM
2021/3/9
20
3. 字扩展法
将多片存储器经适当的连接，组成字数更多，
而位数不变的存储器。
例：由1024×8的 RAM扩展为4096×8的RAM。

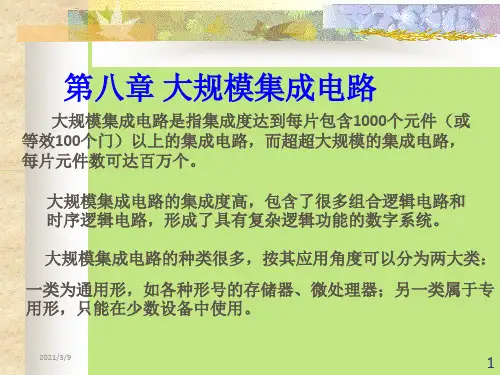

第八章 大规模集成电路
大规模集成电路是指集成度达到每片包含1000个元件（或 等效100个门）以上的集成电路，而超超大规模的集成电路， 每片元件数可达百万个。
25
作业题 8-1 8-2 8-3 8-5 8-6
2021/3/9
26
保存的信息不易丢失。 动态存储单元：利用MOS的栅极电容来存储信
息。由于电容的容量很小，以及漏电流的存在，为 了保持信息，必须定时给电容充电，通常称为刷新。
2021/3/9
14
一.六管静态存储单元
图8-2-3所示为用6只N沟道增强型MOS管组成的静态单元,其中 T1~T2管组成RS触发器,T5~T6管为门控管,作为模拟开关使用,以 控制触发器的Q端、Q 端与位线Bj、B之间的联系。现在分析 它的工作原理：Biblioteka 2021/3/916
三.RAM容量的扩展
1.1024*4位RAM
图8-2-7为1024*4位RAM的结构框图,其中4096个存储单元 排列成64*64矩阵,10位地址码分成两组译码,A4~A9,6位地址 码加到行地址译码器上,其译码器的输出为X0~X63,从64行存 储单元中选出指定的一行,另外4位地址码加到列地址译码器, 其输出为Y0~15,再从已选中的一行里选出要进行读/写的4个 存储单元.
2021/3/9
19
256×8RAM需256×1RAM的芯片数为：
N
总存储容量 一片存储容量
2568 2561
8
将256×1的图R8A-1M0 扩RA展M为位扩25展6×8的RAM
2021/3/9
20
3. 字扩展法
将多片存储器经适当的连接，组成字数更多，
而位数不变的存储器。
例：由1024×8的 RAM扩展为4096×8的RAM。
第八章 大规模集成电路
大规模集成电路是指集成度达到每片包含1000个元件（或 等效100个门）以上的集成电路，而超超大规模的集成电路， 每片元件数可达百万个。
