人井维修方案一、维修内容:人井内法兰橡胶垫更换,不锈钢螺丝更换,防水制作,油漆粉刷等二、作业类型:危险区域作业(中风险)受限空间(中风险)三、作业人员要求: PH始终在现场,维修作业人员必须为经过培训的作业人员。
四、作业相关文件:工作清单、风险分析、工作许可证、关键控制点,气体测试记录。
五、作业流程施工准备:作业前确定作业方案-进行班前安全培训-个人PPE正确穿戴-作业PTW文件签署。
施工阶段:施工区域隔离-作业位置放置灭火器-人孔井内通风-进行气体测试-实施维修作业-作业完成。
撤场阶段:清理施工现场-文件完成签署。
七、安全防护用品及防护设施安全帽、安全鞋、防静电工作服、反光衣、手套硬质围栏、气体测试仪八、安全技术措施要求1.施工前使用硬质围栏或雪糕筒、警戒线将施工区域隔离,并悬挂“正在施工”“禁止通行”等明显标牌。
2.作业人员禁止携带打火机、烟、钥匙等易燃、容易产生火花的物品。
3.必须做好气体测试测试,并填写气体测试记录。
使用合格的气体测试仪器(我公司采用加拿大BW MC2-4型号,能有效的检查出H2S、CO、O2 以及可燃气体的浓度)4.因人孔井内油气严重、当作业前应先通风,待气体测试达到可施工时方可进行作业。
5.作业区附近必须放置足够灭火器。
6.作业前将作业附近可燃物(如木方)移除作业区。
7.当大风天气禁止进行危险区的热作业。
8.与施工人员进行安全技术交底(班前培训)9.使用防爆工具(防爆扳手、防爆螺丝刀、)进行部件的拆卸。
10.拆卸物品时轻拿轻放,避免铁器之间的触碰。
11.止在人孔井内进行打磨,切割,剔凿作业,如需要可详见(危险区域热作业时优先采用以下方法)12.危险区域热作业时优先采用以下方法:①拆迁法:就是把需要进行热作业的物体,从危险区域地点拆下来,迁往安全区后进行焊接,焊接完成后再装回原处。
此法最安全,只要工件能拆得下来,应尽量运用②隔离法一种是将焊接附近危险源作有效的隔离,例如油管道上用盲板,加封头塞头等办法。
手孔、人井施工方案
1. 引言
本文档旨在介绍手孔、人井施工方案。
手孔和人井是建设和维
护电信、电力、煤气等基础设施时常用的设施,本方案将详细说明
施工过程和注意事项。
2. 施工流程
2.1 准备工作
在施工开始前,应进行详细的准备工作,包括:确定施工位置、清理施工区域并确保安全,准备施工所需工具和材料。
2.2 手孔施工
手孔施工包括以下步骤:
- 划定手孔的位置和尺寸;
- 钻孔或挖掘手孔;
- 安装手孔框;
- 进行手孔内的线缆敷设或其他设施安装;
- 封闭手孔。
2.3 人井施工
人井施工包括以下步骤:
- 划定人井的位置和尺寸;
- 挖掘人井坑;
- 安装人井罩和顶盖;
- 进行人井内的线缆敷设或其他设施安装;
- 完成人井的封闭。
3. 施工注意事项
在手孔、人井施工过程中,需要注意以下事项:
- 施工前需进行现场勘测,避免施工位置有管线或其他障碍物。
- 施工人员需佩戴安全装备,确保施工过程安全。
- 挖掘手孔和人井时,注意坑内气体和水的排放。
- 敷设线缆或其他设施时,确保正确连接和固定,并做好保护
措施,避免损坏。
- 施工完成后,对手孔和人井进行检查并及时封闭,确保施工
质量。
4. 总结
本文档介绍了手孔、人井施工方案。
施工过程中需要进行准备工作,根据实际需要进行手孔或人井的施工,注意事项包括现场勘测、安全保护、设施敷设和施工质量等方面。
通过遵循本方案,可以确保手孔、人井施工的安全和质量。
以上为手孔、人井施工方案的简要介绍,欢迎详细查阅。

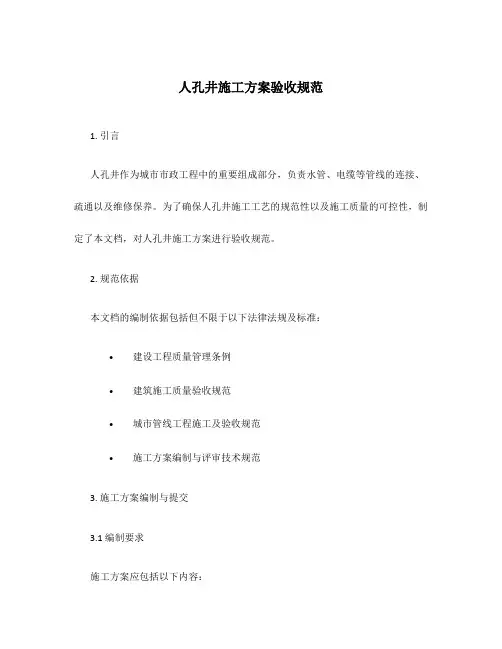

人孔井施工方案验收规范1. 引言人孔井作为城市市政工程中的重要组成部分,负责水管、电缆等管线的连接、疏通以及维修保养。
为了确保人孔井施工工艺的规范性以及施工质量的可控性,制定了本文档,对人孔井施工方案进行验收规范。
2. 规范依据本文档的编制依据包括但不限于以下法律法规及标准:•建设工程质量管理条例•建筑施工质量验收规范•城市管线工程施工及验收规范•施工方案编制与评审技术规范3. 施工方案编制与提交3.1 编制要求施工方案应包括以下内容:•施工范围及工序划分•施工工艺及方法•施工材料及设备清单•安全生产措施•施工进度计划•资质证明材料3.2 提交要求施工方案应在施工前提交给工程监理单位,并经审查合格后方可进行施工。
4. 施工方案验收标准4.1 施工工艺与方法施工方案应明确人孔井施工的工艺与方法,其中应包括但不限于以下要求:•施工前应对施工现场进行清理,并保持干燥。
•施工过程中应注意人孔井与周围环境的联系,在施工过程中需对周围设施进行保护,并设置合适的警示标志。
•人孔井的施工应符合相关标准及规范,确保施工质量达到预期要求。
4.2 施工材料与设备施工方案应明确所使用的施工材料与设备,并确保符合相关标准和要求。
施工材料的选择应考虑以下因素:•耐腐蚀性能•强度与稳定性•防水防漏性能4.3 安全生产措施施工方案应详细描述施工期间的安全生产措施,包括但不限于以下要求:•施工现场应设置合适的安全警示标志,并配备必要的安全设施。
•工程人员应持有效的相应工种操作证进行施工,严禁无证操作。
•施工过程中应遵守相关安全操作规程,确保施工人员的人身安全。
4.4 施工进度计划施工方案应包含详细的施工进度计划,其中应明确施工的时间节点、工序安排以及相关工程量。
5. 施工方案验收程序5.1 提交施工方案施工方案应在工程施工前提交给工程监理单位,监理单位对方案进行审核,并提出意见和建议。
5.2 方案修改与完善如施工方案存在问题或不符合相关规范要求,监理单位应要求施工单位进行修改完善,并重新提交方案以进行审查。

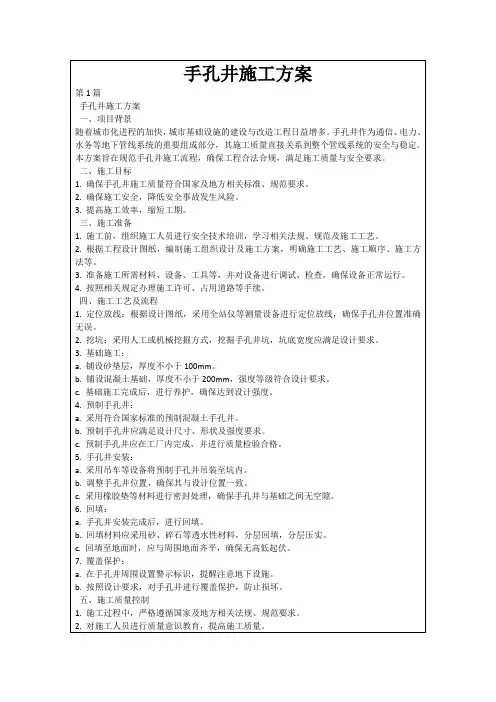

第1篇一、工程概况手孔井作为一种重要的地下设施,广泛应用于城市供水、排水、电力、通信等领域。
本方案针对某地区手孔井的施工进行详细规划,以确保施工质量、安全、环保和高效。
1. 工程名称:某地区手孔井施工工程2. 工程地点:某市某区3. 工程规模:共计50口手孔井,其中供水井30口,排水井20口4. 施工工期:90天5. 施工单位:某建筑工程有限公司二、施工准备1. 技术准备(1)熟悉设计图纸和相关规范,确保施工方案符合设计要求。
(2)组织施工人员进行技术交底,明确施工工艺和质量要求。
(3)对施工人员进行安全教育和培训,提高安全意识。
2. 材料准备(1)水泥、砂、石子、钢筋等原材料符合国家标准。
(2)采购各类施工设备,如挖掘机、搅拌机、混凝土输送泵等。
(3)准备施工工具,如水准仪、经纬仪、测量尺等。
3. 人员准备(1)组建施工队伍,明确各岗位人员职责。
(2)安排施工管理人员,负责现场施工协调和监督。
(3)配备安全员,负责现场安全管理工作。
三、施工工艺1. 施工流程(1)场地平整:将施工场地进行平整,确保场地平整度满足施工要求。
(2)定位放线:根据设计图纸,使用经纬仪和水准仪进行定位放线。
(3)挖土:采用挖掘机进行土方开挖,确保开挖深度满足设计要求。
(4)基础处理:对基础进行处理,确保基础稳定。
(5)钢筋加工与绑扎:加工钢筋,按设计要求进行绑扎。
(6)模板安装:安装模板,确保模板稳固。
(7)混凝土浇筑:采用混凝土输送泵进行混凝土浇筑,确保混凝土质量。
(8)养护:对混凝土进行养护,确保混凝土强度达到设计要求。
(9)回填土:回填土,确保回填土密实。
(10)验收:对施工质量进行验收,确保工程质量满足设计要求。
2. 施工要点(1)场地平整:确保场地平整度满足施工要求,为后续施工提供有利条件。
(2)定位放线:精确放线,确保施工位置准确。
(3)挖土:采用挖掘机进行土方开挖,确保开挖深度满足设计要求。
(4)基础处理:对基础进行处理,确保基础稳定。
人孔井施工方法人孔井是城市基础设施中常见的一种组成部分,用于提供接入和维修地下管线的便利。
人孔井的施工方法至关重要,因为它直接影响到井的质量和使用寿命。
本文将介绍一些常见的人孔井施工方法。
首先,人孔井的施工需要根据设计图纸进行布局和标定。
施工人员应仔细阅读设计图纸,了解人孔井的尺寸、位置和深度要求。
在施工前,还应根据当地的规范和要求,获得相应的施工许可和批准。
接下来,开始施工前,必须先清理施工区域。
确保施工区域内没有障碍物,并且地面平坦稳固。
然后,在确定好人孔井位置后,进行现场测量和标记,确保位置准确无误。
在开始挖掘工作之前,需要先进行地下管线的勘测和定位。
这是为了避免对管线的损坏和施工事故的发生。
勘测完成后,开始挖掘工作。
挖掘的深度和尺寸应根据设计要求进行,同时要考虑到井内设备的安装和维修操作的便利性。
挖掘完成后,需要对井的底部进行垫层处理。
垫层通常使用砂石或砾石铺垫,以提供井底的平整和承重能力。
同时,还可以考虑添加一层防水材料,以防止地下水渗入井内。
接下来,进行人孔井的构造工作。
首先是围护墙的砌筑,可以使用混凝土或砌石等材料。
围护墙的高度和厚度应根据设计要求进行,以保证井的结构稳定和强度。
在围护墙建造完成后,就可以进行井盖的安装了。
井盖通常由铸铁或钢材制成,可以根据需要选择合适的井盖类型。
井盖的安装要确保与围护墙紧密连接,并且具有良好的密封性能,以防止雨水和杂物进入井内。
最后,对施工进行必要的检查和测试。
检查所有施工工艺是否符合要求,井盖是否安装牢固,并且无明显的缺陷或损坏。
同时,进行渗水测试和承重测试,以验证井的质量和稳定性。
在施工完成后,还需要进行清理和整理工作。
清理施工现场,处理掉多余的材料和废弃物。
同时,确保施工区域的安全和整洁,以便日后的检修和维护工作。

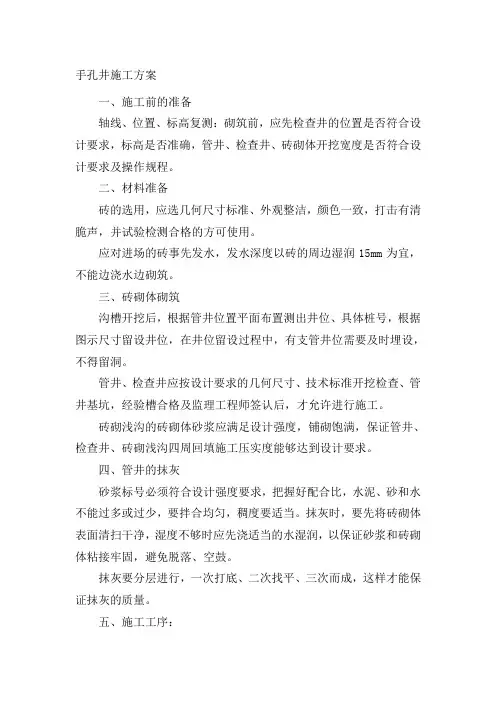

手孔井施工方案一、施工前的准备轴线、位置、标高复测:砌筑前,应先检查井的位置是否符合设计要求,标高是否准确,管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。
二、材料准备砖的选用,应选几何尺寸标准、外观整洁,颜色一致,打击有清脆声,并试验检测合格的方可使用。
应对进场的砖事先发水,发水深度以砖的周边湿润15mm为宜,不能边浇水边砌筑。
三、砖砌体砌筑沟槽开挖后,根据管井位置平面布置测出井位、具体桩号,根据图示尺寸留设井位,在井位留设过程中,有支管井位需要及时埋设,不得留洞。
管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑,经验槽合格及监理工程师签认后,才允许进行施工。
砖砌浅沟的砖砌体砂浆应满足设计强度,铺砌饱满,保证管井、检查井、砖砌浅沟四周回填施工压实度能够达到设计要求。
四、管井的抹灰砂浆标号必须符合设计强度要求,把握好配合比,水泥、砂和水不能过多或过少,要拌合均匀,稠度要适当。
抹灰时,要先将砖砌体表面清扫干净,湿度不够时应先浇适当的水湿润,以保证砂浆和砖砌体粘接牢固,避免脱落、空鼓。
抹灰要分层进行,一次打底、二次找平、三次而成,这样才能保证抹灰的质量。
五、施工工序:测量放线---手孔井开挖---手孔井砌筑---回填六、施工工艺:1、测量放线,定出手孔井中心线及开挖线2、手孔井开挖,基底为1.4×1.4米,高度1.44米,根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后,才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料,井盖在安装前应先在盖板槽内做1:2水泥砂浆厚15mm,待标高校正后,用C20细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5水泥砂浆找平,然后把井座平整安装在井口上面,并用M5水泥砂浆填满缝隙。
5、手孔井采用MU10红砖,M5水泥砂浆砌筑,内壁1:2水泥砂浆抹面10mm厚。
砖砌体砂浆要满足设计强度,铺砌饱满,保证四周回填压实度满足设计要求。

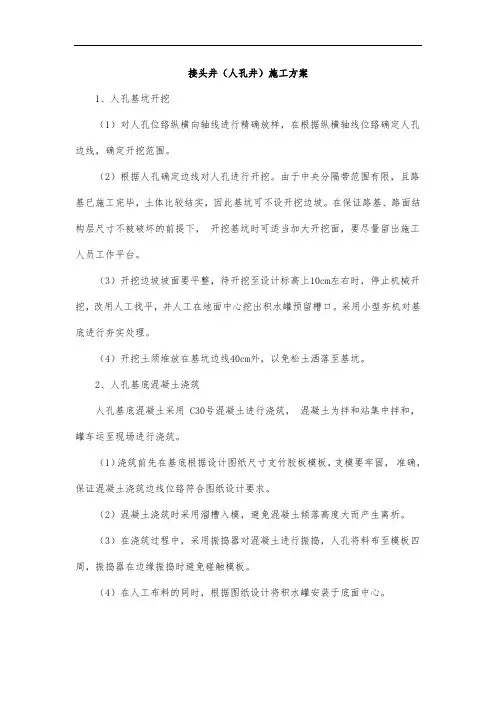

接头井(人孔井)施工方案1、人孔基坑开挖(1)对人孔位臵纵横向轴线进行精确放样,在根据纵横轴线位臵确定人孔边线,确定开挖范围。
(2)根据人孔确定边线对人孔进行开挖。
由于中央分隔带范围有限,且路基已施工完毕,土体比较结实,因此基坑可不设开挖边坡。
在保证路基、路面结构层尺寸不被破坏的前提下,开挖基坑时可适当加大开挖面,要尽量留出施工人员工作平台。
(3)开挖边坡坡面要平整,待开挖至设计标高上10cm左右时,停止机械开挖,改用人工找平,并人工在地面中心挖出积水罐预留槽口。
采用小型夯机对基底进行夯实处理。
(4)开挖土须堆放在基坑边线40cm外,以免松土洒落至基坑。
2、人孔基底混凝土浇筑人孔基底混凝土采用 C30号混凝土进行浇筑,混凝土为拌和站集中拌和,罐车运至现场进行浇筑。
(1)浇筑前先在基底根据设计图纸尺寸支竹胶板模板,支模要牢固,准确,保证混凝土浇筑边线位臵符合图纸设计要求。
(2)混凝土浇筑时采用溜槽入模,避免混凝土倾落高度大而产生离析。
(3)在浇筑过程中,采用振捣器对混凝土进行振捣,人孔将料布至模板四周,振捣器在边缘振捣时避免碰触模板。
(4)在人工布料的同时,根据图纸设计将积水罐安装于底面中心。
(5)振捣充分后,对混凝土面进行人工抹平,抹平时根据图纸做出由四边向中的坡面,使中心距四边低 2cm。
待初凝厚再进行收面,并用塑料薄膜覆盖养生。
(6)在此期间注意避免基坑边缘土洒落,影响基底混凝土质量。
3、人孔墙身砌筑墙身采用普通砖块以 M7.5砂浆进行砌筑。
(1)砌筑前先对基底混凝土表面进行清理,对墙身内边线进行放样,确定墙身尺寸。
(2)在铺砌第一层砖块前先用在混凝土表面铺砌一层砂浆,铺砌砂浆要厚度均匀,平整,宽度满足砖块宽度要求。
砖块在砌筑前宜先用水充分浇湿。
(3)在砂浆表面铺砌砖块,砖块铺砌时要注意保持整层砖面高度一致,可用线绳做成每层铺砌平面线。
待一层铺砌完成,再用砂浆铺砌,此时砂浆不仅要平铺整个砖面,并要对砖块之间缝隙进行填塞,填塞要饱满。

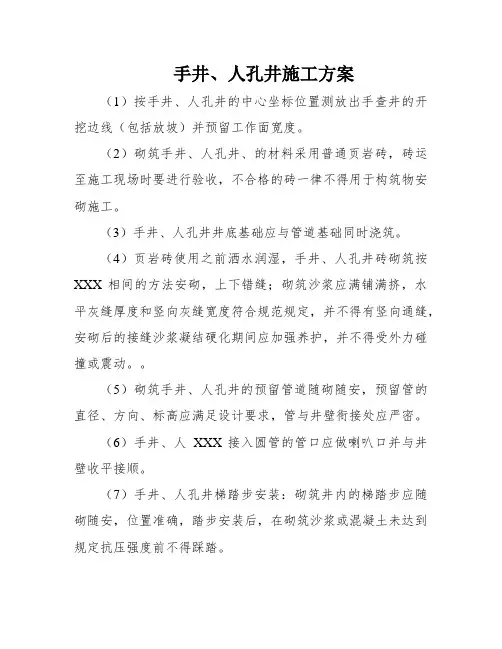

手井、人孔井施工方案
(1)按手井、人孔井的中心坐标位置测放出手查井的开挖边线(包括放坡)并预留工作面宽度。
(2)砌筑手井、人孔井、的材料采用普通页岩砖,砖运至施工现场时要进行验收,不合格的砖一律不得用于构筑物安砌施工。
(3)手井、人孔井井底基础应与管道基础同时浇筑。
(4)页岩砖使用之前洒水润湿,手井、人孔井砖砌筑按XXX相间的方法安砌,上下错缝;砌筑沙浆应满铺满挤,水平灰缝厚度和竖向灰缝宽度符合规范规定,并不得有竖向通缝,安砌后的接缝沙浆凝结硬化期间应加强养护,并不得受外力碰撞或震动。
(5)砌筑手井、人孔井的预留管道随砌随安,预留管的直径、方向、标高应满足设计要求,管与井壁衔接处应严密。
(6)手井、人XXX接入圆管的管口应做喇叭口并与井壁收平接顺。
(7)手井、人孔井梯踏步安装:砌筑井内的梯踏步应随砌随安,位置准确,踏步安装后,在砌筑沙浆或混凝土未达到规定抗压强度前不得踩踏。
(8)手井、人孔井砌筑至设计高程后,立即施工井座,安装井圈并盖好井盖。
设置在车行道和铺砌路面的手井、人孔井、,施工完毕后其井盖及盖座,井座和盖座均采用其面与路面XXX;设置在绿化带的手井、人孔井、井盖可高出地面0.05m。
(9)手井、人孔井周边回填:回填前搜检井的抹面及防渗已完成并符合质量请求,经监理工程师搜检验收;搜检井回填采用野生分层对称回填方法进行,其分层厚度为25cm摆布,野生摊铺捡平后用小型夯实机器夯实,直至与搜检井表面平齐。
(10)手井、人孔井施工质量标准同排水检查井。
手孔井施工方案一、施工前的准备轴线、位置、标高复测:砌筑前,应先检查井的位置是否符合设计要求,标高是否准确,管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。
二、材料准备砖的选用,应选几何尺寸标准、外观整洁,颜色一致,打击有清脆声,并试验检测合格的方可使用。
应对进场的砖事先发水,发水深度以砖的周边湿润15mm为宜,不能边浇水边砌筑。
三、砖砌体砌筑沟槽开挖后,根据管井位置平面布置测出井位、具体桩号,根据图示尺寸留设井位,在井位留设过程中,有支管井位需要及时埋设,不得留洞。
管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑,经验槽合格及监理工程师签认后,才允许进行施工。
砖砌浅沟的砖砌体砂浆应满足设计强度,铺砌饱满,保证管井、检查井、砖砌浅沟四周回填施工压实度能够达到设计要求。
四、管井的抹灰砂浆标号必须符合设计强度要求,把握好配合比,水泥、砂和水不能过多或过少,要拌合均匀,稠度要适当。
抹灰时,要先将砖砌体表面清扫干净,湿度不够时应先浇适当的水湿润,以保证砂浆和砖砌体粘接牢固,避免脱落、空鼓。
抹灰要分层进行,一次打底、二次找平、三次而成,这样才能保证抹灰的质量。
五、施工工序:测量放线---手孔井开挖---手孔井砌筑---回填六、施工工艺:1、测量放线,定出手孔井中心线及开挖线2、手孔井开挖,基底为1.4×1.4米,高度1.44米,根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后,才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料,井盖在安装前应先在盖板槽内做1:2水泥砂浆厚15mm,待标高校正后,用C20细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5水泥砂浆找平,然后把井座平整安装在井口上面,并用M5水泥砂浆填满缝隙。
5、手孔井采用MU10红砖,M5水泥砂浆砌筑,内壁1:2水泥砂浆抹面10mm厚。
砖砌体砂浆要满足设计强度,铺砌饱满,保证四周回填压实度满足设计要求。
人孔井施工方法人孔井施工方法一、概述人孔井是指在地下道路、地下管线等工程中,为便于检修、维护或者接入其他管线而设立的井口。
本文主要介绍人孔井的施工方法,包括选址、设计、开挖、支护等环节。
二、选址选址是人孔井施工的第一步,合理的选址可以确保后续施工的顺利进行。
选址应考虑以下因素:1. 管线布置要求:人孔井应位于管线的转角、接头或者分支处,方便检修和维护工作。
2. 通行情况:应考虑周边道路或者地下设施的通行情况,以保证施工过程中的安全和便利。
三、设计设计是人孔井施工的核心,合理的设计可以提高人孔井的使用寿命和安全性。
设计应包括以下内容:1. 结构形式:根据实际需要选择合适的人孔井结构形式,如方形、圆形、长方形等。
2. 尺寸和深度:根据管道规格和周边情况确定人孔井的尺寸和深度,确保有足够的空间进行检修和维护。
3. 材质和强度:选择适当的材质和强度,考虑地下水位、地质条件等因素,确保人孔井的稳定性和耐久性。
4. 排水系统:设计合理的排水系统,避免水分对人孔井的伤害。
四、开挖开挖是人孔井施工的重要环节,应按照设计要求进行操作。
开挖过程中需要注意以下事项:1. 安全防护:严格遵守安全操作规程,进行足够的支护和防护措施,确保施工人员的安全。
2. 施工工序:按照设计要求和工程进度,分段进行开挖,及时清理渣土和水分,确保开挖顺利进行。
3. 地下设施保护:在开挖过程中,要注意地下现有设施的保护,避免对周边管线和电缆等造成伤害。
五、支护支护是保证人孔井结构稳定和安全的关键环节。
支护方式可以根据实际情况选择,常见的支护形式有:1. 钢筋混凝土支护:采用钢筋混凝土方框或者圆形支护结构,能够提供较强的抗压和抗拉能力。
2. 预制构件支护:采用预制的钢筋混凝土构件,方便施工,并具有较好的整体性能和耐久性。
3. 隧道衬砌支护:合用于较大规模的人孔井施工,采用隧道衬砌结构,保证人孔井的稳定性和安全性。
六、扩展内容1. 本所涉及附件如下:- 人孔井选址评估表- 人孔井设计图纸- 人孔井施工方案2. 本所涉及的法律名词及注释:- 建造法:指中华人民共和国《建造法》,规定了建造工程的法律责任及管理要求。

发布日期:[2007-12-25]3 园区弱电布线常用的几种线缆敷设方式结合智能小区室外布线的特点,智能小区常用的布线方式有人(手)孔管道方式、铠装电缆直埋敷设方式、利用地下室设置的电缆桥架敷设弱电线缆的方式、墙壁电缆方式、穿管敷设方式等等,本文将结合智能小区的特点逐一的加以介绍,并重点在后面的章节(五)介绍智能小区园区最常用的有线方式--人(手)孔管道方式。
3.1 铠装电缆直埋方式用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位,如具有高电平的广播线路,为美化环境及应对应急事件而设置的园区广播系统,平时用于背景音乐播放,遇突发事故时可作应急事故广播。
但该系统往往是100V或120V定压传输的系统,高电位对其他弱电线缆具有很强的干扰,绝不能与其他弱电线缆在同管道系统敷设,即使是采用屏蔽电缆也是应避免的。
另一方面背景音乐的扬声器布放位置除在道路两侧外,还布置在景点、草坪、花园等地,这些位置又适合铠装电缆直埋敷设。
铠装电缆埋设深度一般为0.70m,在穿越道路时需穿钢管保护,此时埋深可在0.40m及以下。
另外,周界保安报警的布线也十分适合用销装电缆采用直埋方式敷设。
3.2 利用地下室电缆桥架敷设线缆方式电缆桥架在地下室内敷设的方式是又一种常用的布线方式,这也是具有智能小区特点的,因为只有高档的住宅区才会有较多的甚至是连成一片的地下室,对于高层建筑或小高层建筑有地下室自不必说,就是多层建筑为人防地下室、自行车库、储物间或各类站房也会设置地下室。
另外,拥有几百个停车位,将许多栋建筑连成一片的地下停车库更是为采用桥架敷设弱电线缆提供方便。
按此种方式设计时要注意如下几点:注意室内室外线缆的衔接,室外电缆穿入到地下室时一定要预留穿墙套管。
套管预埋的标高是应特别注意的重点,应使套管标高高于室外人(手)孔出线管的标高,防止雨水灌入地下室;在地下室外墙较厚(大于240mm)情况下,穿墙套管的预留应尽量使墙外侧套管口低,墙内侧套管口高,使内外口中心连线与水平面成20度左右的夹角,以便于大对数电缆引上至桥架;穿墙套管的预埋数量应按终期需要量预留,预留的富余量可表现在套管的数量上,也可表现在套管的管径加大上;地下室架设的桥架上若敷设大对数电缆,为满足大对数电缆的曲率半径的要求,电缆桥架不得拐直角,转弯桥架应为钝角;对于大面积的地下室应把桥架连成一个系统,桥架穿防火墙时要采取防火桃等有效防火措施;对于两栋相近均有地下室的建筑应采用预埋钢管方式,沟通两地下室的弱电电缆桥架。
发布日期:[2007-12-25]3 园区弱电布线常用的几种线缆敷设方式结合智能小区室外布线的特点,智能小区常用的布线方式有人(手)孔管道方式、铠装电缆直埋敷设方式、利用地下室设置的电缆桥架敷设弱电线缆的方式、墙壁电缆方式、穿管敷设方式等等,本文将结合智能小区的特点逐一的加以介绍,并重点在后面的章节(五)介绍智能小区园区最常用的有线方式--人(手)孔管道方式。
3.1 铠装电缆直埋方式用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位,如具有高电平的广播线路,为美化环境及应对应急事件而设置的园区广播系统,平时用于背景音乐播放,遇突发事故时可作应急事故广播。
但该系统往往是100V或120V定压传输的系统,高电位对其他弱电线缆具有很强的干扰,绝不能与其他弱电线缆在同管道系统敷设,即使是采用屏蔽电缆也是应避免的。
另一方面背景音乐的扬声器布放位置除在道路两侧外,还布置在景点、草坪、花园等地,这些位置又适合铠装电缆直埋敷设。
铠装电缆埋设深度一般为0.70m,在穿越道路时需穿钢管保护,此时埋深可在0.40m及以下。
另外,周界保安报警的布线也十分适合用销装电缆采用直埋方式敷设。
3.2 利用地下室电缆桥架敷设线缆方式电缆桥架在地下室内敷设的方式是又一种常用的布线方式,这也是具有智能小区特点的,因为只有高档的住宅区才会有较多的甚至是连成一片的地下室,对于高层建筑或小高层建筑有地下室自不必说,就是多层建筑为人防地下室、自行车库、储物间或各类站房也会设置地下室。
另外,拥有几百个停车位,将许多栋建筑连成一片的地下停车库更是为采用桥架敷设弱电线缆提供方便。
按此种方式设计时要注意如下几点:注意室内室外线缆的衔接,室外电缆穿入到地下室时一定要预留穿墙套管。
套管预埋的标高是应特别注意的重点,应使套管标高高于室外人(手)孔出线管的标高,防止雨水灌入地下室;在地下室外墙较厚(大于240mm)情况下,穿墙套管的预留应尽量使墙外侧套管口低,墙内侧套管口高,使内外口中心连线与水平面成20度左右的夹角,以便于大对数电缆引上至桥架;穿墙套管的预埋数量应按终期需要量预留,预留的富余量可表现在套管的数量上,也可表现在套管的管径加大上;地下室架设的桥架上若敷设大对数电缆,为满足大对数电缆的曲率半径的要求,电缆桥架不得拐直角,转弯桥架应为钝角;对于大面积的地下室应把桥架连成一个系统,桥架穿防火墙时要采取防火桃等有效防火措施;对于两栋相近均有地下室的建筑应采用预埋钢管方式,沟通两地下室的弱电电缆桥架。
加油站人孔井维修方案一、维修背景。
咱加油站的人孔井就像个低调的大功臣,一直默默在地下工作。
但最近它有点小毛病,为了保证加油站的安全运营,咱得给它好好修一修。
二、维修前的准备。
# (一)人员安排。
1. 维修小队组建。
得找几个经验丰富的老师傅,他们就像武林高手一样,对人孔井的构造和维修那是门儿清。
再配上几个年轻力壮、学习能力强的小徒弟,负责打下手和学习。
2. 安全培训。
在开工前,要给所有人来一场严肃又有趣的安全培训。
就像给大家念紧箍咒一样,讲讲在加油站维修可能遇到的危险,比如油气爆炸、工具伤人之类的,让每个人都牢牢记住安全第一。
# (二)工具和材料准备。
1. 工具清单。
大扳手、小扳手,各种型号都得备齐,就像给不同体型的螺丝准备合身的衣服。
还有螺丝刀、锤子、撬棍等,这些工具就像维修小队的武器。
2. 材料采购。
根据人孔井的具体情况,购买新的密封胶圈、螺栓、螺母等零件。
这些零件就像给人孔井准备的新零件,要保证质量好,就像给它换上高级装备。
3. 防护用品。
防火防爆的工作服、安全帽、安全鞋,这些防护用品就像超级英雄的战衣,必须人人都穿上。
还有防毒面具,毕竟人孔井里可能有油气残留,可不能让大家被熏到。
# (三)安全措施。
1. 设置警示标识。
在人孔井周围设置大大的“正在维修,请勿靠近”的警示标识,就像给它周围画个警戒线,让大家都知道这里是维修重地。
2. 油气检测。
维修前,用专业的油气检测设备检测人孔井里的油气浓度。
如果油气浓度超标,就像发现了隐藏的小怪兽,得先通风换气,把油气浓度降到安全范围。
三、维修步骤。
# (一)打开人孔井。
1. 清理井口周围。
先把人孔井井口周围的杂物清理干净,就像给它的家门口打扫卫生一样。
那些小石子、树叶啥的都不能留,不然会影响维修操作。
2. 拆卸井口部件。
老师傅们拿着合适的工具,小心翼翼地拆卸井口的螺栓、螺母和其他部件。
这就像拆一个精密的小机器,要轻拿轻放,把拆下来的部件放在专门的盒子里,就像给它们找个临时的小窝。
人孔、手井施工方案1. 背景在建设城市基础设施过程中,建设者常常需要进行人孔和手井的施工。
人孔和手井是连接地下管线的重要设施,其施工方案的合理性和安全性对于整个工程的顺利进行至关重要。
2. 目标本文档的目标是提供一种简单而有效的人孔和手井施工方案,旨在确保施工过程中的安全性和高效性。
3. 施工流程以下是人孔和手井施工的基本流程,每个步骤都需严格遵循相关安全要求:步骤一:现场准备1. 确定施工区域,排除周围的障碍物和妨碍物。
2. 集中施工所需的材料和设备,并确保其合适和完好。
步骤二:测量和标记1. 使用测量工具准确测量施工位置和深度。
2. 使用合适的标记工具在地面上标记出所需的施工区域。
步骤三:挖掘施工区域1. 使用适当的工具和设备挖掘出所需深度和尺寸的坑穴。
2. 确保坑穴的边缘坚固且不会崩塌。
步骤四:安装人孔或手井设施1. 将人孔或手井设施按照规定位置放置于坑穴中。
2. 确保设施的稳固性和正确的安装角度。
步骤五:接入管线1. 根据设计要求,将管线正确接入人孔或手井设施。
2. 使用适当的工具和材料进行连接,确保密封性和牢固性。
步骤六:施工结束1. 清理施工现场,清除所有的废弃物和杂物。
2. 检查施工结果,并确保施工质量符合相关标准和要求。
4. 安全注意事项在人孔和手井施工过程中,务必注意以下安全事项:- 使用符合标准的工具和设备,确保施工的准确性和安全性。
- 提供充足的人力资源,确保施工过程中的劳动力充足。
- 严格遵守相关的安全规章制度和操作规程。
- 确保现场通风良好并采取必要的防护措施,防止有害气体的积聚。
- 定期检查和维护施工设备,确保其正常工作和安全使用。
5. 结论人孔和手井的施工方案是确保城市基础设施建设顺利进行的关键环节。
本文档提供了一种简单而有效的施工方案,旨在确保施工过程的安全性和高效性。
在施工过程中,请严格遵守相关安全要求,保证施工质量和工程的顺利进行。
人孔井施工方法(二)引言概述:本文将介绍人孔井施工方法(二)。
人孔井是城市基础设施中重要的一环,其施工方法的选择和实施对于井体的稳固性和使用寿命具有至关重要的影响。
在本文中,我们将从准备工作,井底施工,井壁施工,井盖施工和完工验收等五个方面详细阐述人孔井的施工方法。
正文:一、准备工作:1. 调查设计:了解人孔井的用途、规格和位置要求,根据实际情况进行合理布局和施工设计。
2. 现场准备:清理施工现场,确保施工区域整洁,并设置安全警示标识。
3. 材料准备:准备好所需的施工材料,包括混凝土、钢筋、模板等,并按照要求进行验收和保管。
二、井底施工:1. 井底基础处理:清理井底,确保基底平整,并根据需要进行回填或垫层处理。
2. 钢筋安装:根据设计要求,将钢筋按照规定的间距和层数进行安装,并确保焊接牢固可靠。
3. 模板安装:根据设计要求,安装合适的模板,确保模板稳固,并严密密封以防止混凝土漏浆。
4. 混凝土浇筑:根据设计要求,将预制的混凝土浇筑到井底,同时进行震实和振捣以提高井体的密实性。
三、井壁施工:1. 模板安装:根据设计要求,设置合适的模板,确保模板垂直,并严密密封,以防止混凝土漏浆。
2. 垂直度控制:在模板安装完成后,进行垂直度的控制,保证井壁垂直度符合设计要求。
3. 混凝土浇筑:按照设计要求,将预制的混凝土浇筑到模板内,同时进行震实和振捣,以确保井壁的强度和密实性。
4. 混凝土养护:在浇筑完成后,对混凝土进行适当的养护,以提高混凝土的强度和耐久性。
5. 模板拆除:混凝土达到规定强度后,拆除模板,并进行养护。
四、井盖施工:1. 井盖安装:根据设计要求,安装适当的井盖,并保证井盖与井口的密合度和平整度。
2. 井盖固定:采取适当的固定方式,确保井盖稳固可靠,并且易于拆装和维修。
五、完工验收:1. 清理整理:对施工现场进行清理整理,清除多余材料和垃圾,保持施工区域整洁。
2. 检查验收:进行必要的检查和验收工作,包括井体结构、井盖安装是否符合要求,并修复任何存在的问题。
手孔井施工方案一、施工前的准备轴线、位置、标高复测:砌筑前,应先检查井的位置是否符合设计要求,标高是否准确,管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。
二、材料准备砖的选用,应选几何尺寸标准、外观整洁,颜色一致,打击有清脆声,并试验检测合格的方可使用。
应对进场的砖事先发水,发水深度以砖的周边湿润15mm为宜,不能边浇水边砌筑。
三、砖砌体砌筑沟槽开挖后,根据管井位置平面布置测出井位、具体桩号,根据图示尺寸留设井位,在井位留设过程中,有支管井位需要及时埋设,不得留洞。
管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑,经验槽合格及监理工程师签认后,才允许进行施工。
砖砌浅沟的砖砌体砂浆应满足设计强度,铺砌饱满,保证管井、检查井、砖砌浅沟四周回填施工压实度能够达到设计要求。
四、管井的抹灰砂浆标号必须符合设计强度要求,把握好配合比,水泥、砂和水不能过多或过少,要拌合均匀,稠度要适当。
抹灰时,要先将砖砌体表面清扫干净,湿度不够时应先浇适当的水湿润,以保证砂浆和砖砌体粘接牢固,避免脱落、空鼓。
抹灰要分层进行,一次打底、二次找平、三次而成,这样才能保证抹灰的质量。
五、施工工序:测量放线---手孔井开挖---手孔井砌筑---回填六、施工工艺:1、测量放线,定出手孔井中心线及开挖线2、手孔井开挖,基底为1.4×1.4米,高度1.44米,根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后,才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料,井盖在安装前应先在盖板槽内做1:2水泥砂浆厚15mm,待标高校正后,用C20细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5水泥砂浆找平,然后把井座平整安装在井口上面,并用M5水泥砂浆填满缝隙。
5、手孔井采用MU10红砖,M5水泥砂浆砌筑,内壁1:2水泥砂浆抹面10mm厚。
砖砌体砂浆要满足设计强度,铺砌饱满,保证四周回填压实度满足设计要求。
手井、人孔井施工方案
(1)按手井、人孔井的中心坐标位置测放出手查井的开挖边线(包括放坡)并预留工作面宽度。
(2)砌筑手井、人孔井、的材料采用普通页岩砖,砖运至施工现场时要进行验收,不合格的砖一律不得用于构筑物安砌施工。
(3)手井、人孔井井底基础应与管道基础同时浇筑。
(4)页岩砖使用之前洒水润湿,手井、人孔井砖砌筑按丁顺相间的方法安砌,上下错缝;砌筑沙浆应满铺满挤,水平灰缝厚度和竖向灰缝宽度符合规范规定,并不得有竖向通缝,安砌后的接缝沙浆凝结硬化期间应加强养护,并不得受外力碰撞或震动。
(5)砌筑手井、人孔井的预留管道随砌随安,预留管的直径、方向、标高应满足设计要求,管与井壁衔接处应严密。
(6)手井、人孔井接入圆管的管口应做喇叭口并与井壁收平接顺。
(7)手井、人孔井梯踏步安装:砌筑井内的梯踏步应随砌随安,位置准确,踏步安装后,在砌筑沙浆或混凝土未达到规定抗压强度前不得踩踏。
(8)手井、人孔井砌筑至设计高程后,立即施工井座,安装井圈并盖好井盖。
设置在车行道和铺砌路面的手井、人孔井、,施工完毕后其井盖及盖座,井座和盖座均采用其面与路面齐平;设置在绿化带的手井、人孔井、井盖可高出地面0.05m。
(9)手井、人孔井周边回填:回填前检查井的抹面及防渗已完成并符合质量要求,经监理工程师检查验收;检查井回填采用人工分层对称回填方法进行,其分层厚度为25cm左右,人工摊铺捡平后用小型夯实机械夯实,直至与检查井表面平齐。
(10)手井、人孔井施工质量标准同排水检查井。
(11)井底底板混凝土浇筑前要对底板中线桩、高程线进行复核。
采用平板振捣器振捣。
用溜槽下混凝土时要避免骨料分离,要控制好混凝土塌落度。
浇筑完成后,及时采取保温、养护措施。
