现代电力电子技术参考答案（仅供参考）一、解：1、因为该电路为带阻感负载，且所以30=αVU U d 82445302203423422.cos .cos .=⨯⨯== α2、AA R U I d d 582441082445..===所以流过晶闸管的电流的有效值为：A I I d VT742531.≈=3、整理变压器副边相电流的有效值为：A I I d L 43632.==4、晶闸管承受的最大电压为：VU U M 89538220662.≈⨯==5、负载的有用功率P 为：kwR I Pd 87619105824422..=⨯==6、整流电路的功率因数为：82702.cos ==απλ7、负载电压的波形8、绘制晶闸管电压u VT1的波形9、绘制晶闸管电流i VT1的波形10、绘制变压器副边a 相电流i a 的波形ER+-+-VDu DEi Li D i u L+-oI C+-Ci o U u CTG解：设该电路是降压斩波电路1、由题意可得输入电压%1027±=V E 输出电压：VU 150=当V E 32410127.%)(=-⨯=时，占空比620324150..≈==E U D 当VE72910127.%)(=+⨯=时，占空比50729150..≈==E U D 所以占空比D 的变化范围为0.5-0.622、要保证电感电流不断续，应使最小负载电流大于临界负载电流因V U W P 151000==,max且保持不变，所以A U p I 6761510000.max max ≈==因VU W P mxin15100==,所以A U p I o 67015100.min min≈==而临界负载电流)(sD Lf U I oB-=120，其中D 的最小值，即0.5，sf =20KHZ所以mH D I f U L o s 28067010202501151230..).()(min =⨯⨯⨯-⨯=-∙=所以只要电感L 大于mH 280.，即可保证整个工作范围内电感电流连续。
1.180°导电型交-直-交电压变频器，任意时刻有()导通。
A.一只开关管B.两只开关管C.三只开关管D.四只开关管答案：C2.自然换流点在相电压波形正半周轮廓线交点的电路是()。
A.三相零式共阴极组整流电路B.三相零式共阳极组整流电路C.三相桥式全控整流电路D.三相桥式全控逆变电路答案：A3.()是电压控制型电力电子器件。
A.P-MOSFET、MCTB.TRIAC、GTRC.GTO、IGBTD.Power Diode、SITH答案：A4.功率晶体管三个电极分别为()。
A.发射极，基极，集电极B.第一基极，发射极，第二基极C.源极，栅极，漏极D.阴极，门极，阳极答案：A5.两组晶闸管反并联电路，一共有()。
A.两种工作状态B.三种工作状态C.四种工作状态D.以上各种状态答案：C6.晶闸管的额定电压是()。
A.断态重复峰值电压B.反向重复峰值电压C.A和B中较大者D.A和B中较小者答案：D7.单相桥式全控整流电路一共有()只晶闸管。
A.1B.2C.3D.4答案：D8.单相半波可控整流电路一共有()只晶闸管。
A.1B.2C.3D.4答案：A9.P-MOSFET栅偏压为零时，漏源极之间就存在导电沟道的称为增强型。
()B.错误答案：B10.变流电路工作在逆变状态必须满足以下条件有一个外接的直流电源控制角α>90°。
()A.正确B.错误答案：B11.门极可关断晶闸管GTO是电压控制型器件。
()A.正确B.错误答案：B12.电压型交-直-交变频器输出电压为矩形波。
()A.正确B.错误答案：A13.两组晶闸管反并联电路，给直流电动机供电可以实现直流电动机的可逆运行和快速回馈制动。
()A.正确B.错误答案：A14.Cuk直流斩波器，输入电流不连续，输出电流不连续。
()B.错误答案：B15.三相共阴极整流电路，整流管换相总是换到阳极电位更高的一相中去。
()A.正确B.错误答案：A16.公共交流母线进线方式的三相交-交变频电路，输出端必须隔离。
[东北大学]21春学期《现代电力电子及变流技术》在线平时作业1 提示：本套试卷是课程辅导学习资料，仅做课程学习参考使用！！
一、单选题 (共 10 道试题,共 50 分)
1.可关断晶闸管三个电极分别为( )。
[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:D
2.晶闸管三个电极分别为( )。
[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:D
3.单相全波可控整流电路一共有（）只晶闸管。
[A.]1
[B.]2
[C.]3
[D.]4
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:B
4.场效应管三个电极分别为( )。
[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:C
5.三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。
[A.]{图}
[B.]{图}
[C.]{图}
[D.]{图}
[提问：对上述试题分析作答，并选择您认为正确的进行选择]
参考答案:A。
现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。
6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。
7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。
8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。
9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。
10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。
11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。
东大19春学期《现代电力电子及变流技术》在线作业3
试卷总分:100 得分:100
[试题1]、单相桥式半控整流电路一共有（）只晶闸管。
A、1
B、2
C、3
D、4
正确选择是:B
[试题2]、三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。
A、90°
B、120°
C、150°
D、180°
正确选择是:B
[试题3]、单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。
A、
B、
C、
D、
正确选择是:D
[试题4]、三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。
A、
B、
C、
D、
正确选择是:A
[试题5]、120°导电型交-直-交电流变频器，任意时刻有（）导通。
A、一只开关管
B、两只开关管
C、三只开关管
D、四只开关管
正确选择是:B
[试题6]、180°导电型交-直-交电压变频器，任意时刻有（）导通。
A、一只开关管。
东大19春学期《现代电力电子及变流技术》在线作业3------------------------------------------------------------------------------------------------------------------------------ (单选题)1: 单相桥式半控整流电路一共有（）只晶闸管。
A: 1B: 2C: 3D: 4正确答案:(单选题)2: 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。
A: 90°B: 120°C: 150°D: 180°正确答案:(单选题)3: 单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。
A:B:C:D:正确答案:(单选题)4: 三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。
A:B:C:D:正确答案:(单选题)5: 120°导电型交-直-交电流变频器，任意时刻有（）导通。
A: 一只开关管B: 两只开关管C: 三只开关管D: 四只开关管正确答案:(单选题)6: 180°导电型交-直-交电压变频器，任意时刻有（）导通。
A: 一只开关管B: 两只开关管C: 三只开关管D: 四只开关管正确答案:(单选题)7: 全控型电力电子器件有（）。
A: Power Diode、P-MOSFET、SIT、IGBTB: P-MOSFET、IGBT、GTR、GTOC: SITH、MCT、Thyristor、GTOD: IGCT、GTO、TRIAC、IPM正确答案:------------------------------------------------------------------------------------------------------------------------------ (单选题)8: 电流型交-直-交变频器中间直流环节是（）。
[东北大学]20秋学期《现代电力电子及变流技术》在线平时作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.晶闸管变流电路逆变工作时，（）。
A.{图}
B.{图}
C.{图}
D.{图}
[正确选择是]:B
2.180°导电型交-直-交电压变频器，任意时刻有（）导通。
A.一只开关管
B.两只开关管
C.三只开关管
D.四只开关管
[正确选择是]:C
3.自然换流点在相电压波形正半周轮廓线交点的电路是（）。
A.三相零式共阴极组整流电路
B.三相零式共阳极组整流电路
C.三相桥式全控整流电路
D.三相桥式全控逆变电路
[正确选择是]:A
4.（）是电压控制型电力电子器件。
A.P-MOSFET、MCT
B.TRIAC、GTR
C.GTO、IGBT
D.Power Diode、SITH
[正确选择是]:A
5.功率晶体管三个电极分别为( )。
A.发射极，基极，集电极；
B.第一基极，发射极，第二基极；
C.源极，栅极，漏极；
D.阴极，门极，阳极。
[正确选择是]:A
6.两组晶闸管反并联电路，一共有（）。
A.两种工作状态
B.三种工作状态
C.四种工作状态
D.以上各种状态
[正确选择是]:C。
学期《现代电力电子及变流技术》在线平时作业1
（）是双极型全控电力电子器件。
A:P-MOSFET
B:TRIAC
C:GTR
D:GTO
参考选项：C
电流型交-直-交变频器中间直流环节是（）。
A:电容
B:电容加电感
C:电感
D:电容加电阻
参考选项：C
三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。
A:
B:
C:
D:
参考选项：A
全控型电力电子器件有（）。
A:Power Diode、P-MOSFET、SIT、IGBT
B:P-MOSFET、IGBT、GTR、GTO
C:SITH、MCT、Thyristor、GTO
D:IGCT、GTO、TRIAC、IPM
参考选项：B
（）是电压控制型电力电子器件。
A:P-MOSFET、MCT
B:TRIAC、GTR
C:GTO、IGBT
D:Power Diode、SITH
参考选项：A
三相交-交变频电路主要有两种接线方式。
A:三相三线制方式和三相四线制方式
B:高阻方式和低阻方式
C:串联方式和并联方式
D:公共交流母线进线方式和输出星形联结方式
1。

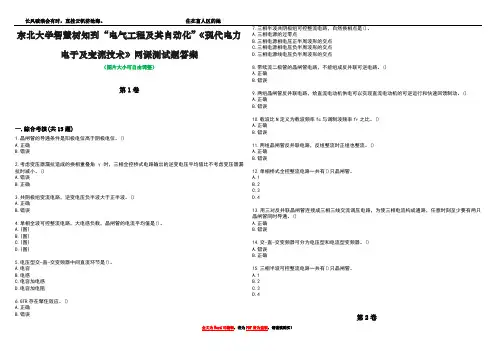

东北大学智慧树知到“电气工程及其自动化”《现代电力电子及变流技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.晶闸管的导通条件是阳极电位高于阴极电位。
()A.正确B.错误2.考虑变压器漏抗造成的换相重叠角γ时，三相全控桥式电路输出的逆变电压平均值比不考虑变压器漏抗时减小。
()A.错误B.正确3.共阴极组变流电路，逆变电压负半波大于正半波。
()A.正确B.错误4.单相全波可控整流电路，大电感负载，晶闸管的电流平均值是()。
A.{图}B.{图}C.{图}D.{图}5.电压型交-直-交变频器中间直流环节是()。
A.电容B.电感C.电容加电感D.电容加电阻6.GTR存在擎住效应。
()A.正确B.错误7.三相半波共阴极组可控整流电路，自然换相点是()。
A.三相电源的过零点B.三相电源相电压正半周波形的交点C.三相电源相电压负半周波形的交点D.三相电源线电压负半周波形的交点8.带续流二极管的晶闸管电路，不能组成反并联可逆电路。
()A.正确B.错误9.两组晶闸管反并联电路，给直流电动机供电可以实现直流电动机的可逆运行和快速回馈制动。
()A.正确B.错误10.载波比N定义为载波频率fc与调制波频率fr之比。
()A.正确B.错误11.两组晶闸管反并联电路，反组整流时正组也整流。
()A.正确B.错误12.单相桥式全控整流电路一共有()只晶闸管。
A.1B.2C.3D.413.用三对反并联晶闸管连接成三相三线交流调压电路，为使三相电流构成通路，任意时刻至少要有两只晶闸管同时导通。
()A.正确B.错误14.交-直-交变频器可分为电压型和电流型变频器。
()A.错误B.正确15.三相半波可控整流电路一共有()只晶闸管。
A.1B.2C.3D.4第2卷一.综合考核(共15题)1.变流电路工作在逆变状态必须满足以下条件有一个外接的直流电源控制角α>90°。
()A.正确B.错误2.交-交变频电路通常采用()A.6脉波或12脉波变流电路B.2脉波或6脉波变流电路C.半控桥式变流电路D.带续流二极管的单相桥式变流电路3.同步调制是在改变fr的同时成正比的改变fc，使载波比N等于常数。
答案-离线-东大《-现代电力电子及变流技术》B-{两题没答案}
东北大学继续教育学院
现代电力电子及变流技术试卷（作业考核线下）B 卷（共 4 页）
一、单选题（每小题2分，共10分）
1. 晶闸管是（ A ）。
A. 四层三端器件
B. 三层四端器件
C. 四个PN结的器件
D. 电压驱动型器件
2. （ D ）是双极型全控电力电子器件。
A.P-MOSFET
B.TRIAC
C.GTR
D.GTO
3. 功率晶体管三个电极分别为( A )。
A.发射极，基极，集电极；
B.第一基极，发射极，第二基极；
C.源极，栅极，漏极；
D.阴极，门极，阳极。
4. 电压型交-直-交变频器中间直流环节是（ A ）。
A. 电容
B. 电感
C. 电容加电感
D. 电容加电阻
5. 三相半波可控整流电路，负载两端分别接（ C ）。
A. 整流变压器输出端和中性点
B. 整流电路输出端和中性点
C. 共阴极组整流电路输出端和共阳极组整流电路输出端
D. 平波电抗器两端
二、问答题（每小题5分，共35分）
1. 试分析电力电子器件并联使用时可能出现什么问题及解决方法。
问题：会分别因静态和动态特性参数的差异而电流分配不均匀
方法：均流措施
挑选特性参数尽量一致的器件
采用均流电抗器
用门极强脉冲触发也有助于动态均流
当需要同时串联和并联晶闸管时，通常采用先串后并的方法联接。
2. 简述正弦脉宽调制（SPWM）技术的工作原理。
率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。
采用PWM方式构成的逆变器，其输入为固定不变的直流电压，可以通过PWM技术在同一逆变器中既实现调压又实现调频。
由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。
又因为集调压压、调频于一身，所以调节速度快、系统的动态响应好。
此外，采用PWM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。
3. 晶闸管逆变器为什么要有换流电路？逆变器换流有哪几种基本方法？
通常采用三种换流方法：（1）负载谐振式换流：它是利用负载回路中的电容与电感所形成的振荡特性来换流的。
在这类负载回路里，电流具有自动过零的特点，只要负载电流超前电压的时间大于晶闸管的关断时间，就可以使逆变器的晶闸管在这段时间里断流而关断，并恢复正向阻断特性。
（2）强迫换流：将换流回路与负载分开，在换流时，由辅助晶闸管导通，使换流回路产生一个脉冲，迫使原来导通的晶闸管因断流而关断，并承受一段时间的反压而恢复其正向阻断性。
这种换流又称脉冲换流。
（3）采用可关断晶闸管或大功率晶体管换流：它可以省去附加换流环节，提高设备的经济指标，提高工作效率，减小设备体积。
4. 什么是脉冲宽度调制方式？
是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
5. 试说明升压斩波器的特点。
直流斩波器乃利用功率组件对固定电压之电源做适当之切割以达成负载端电压改变之目的。
若其输出电压较输入之电源电压低，则称为降压式(Buck )直流斩波器，若其输出电压较输入之电源电压高，则称为升压式(Boost)直流斩波器；如图1(a)所示为直流斩波器基本电路图，图1(b)所示为负载电压波形，可看出当直流斩波器导通(Ton)时，负载端之电压Vo等于电源电压Vs，当直流斩波器截止(Toff)时，负载端之电压Vo为0，如此适当的控制直流斩波器可使直流电源断续的出现在负载测，只要控制直流斩波器的导通时间，即可改变负载的平均电压
6. 单极性和双极性PWM调制有什么区别？
三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。
三角波载波始终是有正有负为双极性的，所得的PWM波形在半个周期中有正、有负，则称之为双极性PWM控制方式。
三相桥式PWM型逆变电路中，输出相电压有两种电平：0.5Ud和-0.5Ud。
输出线电压有三种电平Ud、0、-Ud。
7. 电力电子器件过电压保护和过电流保护各有哪些主要方法？
过压的保护器件有：稳压二级管;压敏二级管;双向触发二级管;过流的有：压敏电阻，晶闸管;继电器，还有一些是作电阻取样用IC作检测的保护等。
三、（共20分）
三相半波逆变电路，直流电动机负载，电流连续。
U2=200V，I d=93.7A，β=30゜，c eф=0.142V·min/r，晶闸管通态平均电压ΔU=1V，变压器二次侧每相等效电阻R B=0.02Ω，电枢电阻R s=0.05Ω，折算到变压器二次侧的每相漏抗X B=0.01Ω，平波电抗器电阻R T=0.005Ω。
1）计算变流器输出的空载逆变电压；
2）写出此时的电压平衡方程式；
3）求出电动机的转速n。
不会
四、（共10分）
三相桥式全控整流电路，电阻性负载。
如果VT3不能导通，画出此时的整流电压u d波形。
如果VT5被击穿短路，其他晶闸管受什么影响？
假设VT1不能导通，整流电压ud波形如下：
假设VT1被击穿而短路，则当晶闸管VT3或VT5导通时，将发生电源相间短路，使得VT3、VT5也可能分别
五、（共5分）
在DC-DC变换器的Boost电路中，E=10V，D=0.7，求U0等于多少？
不会做
六、（共10分）
电阻性负载加热炉由单相交流调压电路供电，如α=0°时为输出功率最大值，试求功率为80%时的控制角α。
解：α＝0时的输出电压最大，为
此时负载电流最大，为
因此最大输出功率为
输出功率为最大输出功率的80%时，有：
又由
化简得
α4.0
α
π
-
2=
2
sin
由图解法解得α=60°
同理，输出功率为最大输出功率的50%时，有：
α=90°
七、（共10分）
单相调功电路，过零点接通器件。
电源电压为220V（AC），负载电阻R=2Ω，设控制周期为T，其中晶闸管导通时间为0.3s，关断时间为0.2s，试计算负载上的功率与假定晶闸管一直导通时所送出的功率。
解：负载在全导通过程时送出功率为：
P L =2220212
（ P
U W=24.2KW
负载在导通0.3s ，断开0.2s ，过零触发下负载上的电压有效值：
负载上的功率
24.2*
