壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化石油气等燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
为了正常运行，壁挂炉内部需要配备各种元器件，这些元器件在整个供暖过程中起到关键作用。
1. 燃烧器：壁挂炉的燃烧器是将燃料燃烧产生热能的关键部件。
燃烧器通常由燃烧室、燃料喷嘴、点火装置等组成。
当燃料进入燃烧室时，点火装置会引燃燃料，产生火焰。
燃烧器还配备了气阀和风机，用于调节燃料和空气的混合比例，以保证燃烧效果的稳定和高效。
2. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。
热交换器通常由一系列金属管组成，这些金属管内部流动着热媒介（如水或蒸汽）。
燃烧产生的热能通过热交换器的金属管壁传递给热媒介，使其温度升高，然后通过管道输送到供暖系统中。
3. 水泵：壁挂炉的水泵用于将热媒介推动到供暖系统中。
水泵通常由电动机和叶轮组成，当电动机启动时，叶轮开始旋转，产生一定的压力，使热媒介能够顺利地流动到供暖系统中。
水泵还可以根据供暖系统的需要进行流量调节，以保证供暖效果的稳定和高效。
4. 控制器：壁挂炉的控制器是整个供暖系统的大脑，它负责监测和控制各个元器件的工作状态。
控制器通常由微处理器和各种传感器组成，通过收集和分析传感器的数据，控制器可以判断壁挂炉的工作状态，并根据需要调整燃烧器、水泵等元器件的工作参数，以实现供暖系统的自动控制和优化。
5. 安全阀：壁挂炉的安全阀是一种重要的安全保护装置。
当壁挂炉内部的压力超过设定值时，安全阀会自动打开，释放过多的压力，以防止壁挂炉发生爆炸等危险情况。
安全阀通常由弹簧和阀门组成，当压力超过设定值时，弹簧会被压缩，使阀门打开，从而实现压力的释放。
以上是壁挂炉常见的元器件及其工作原理。
通过这些元器件的协同工作，壁挂炉可以高效地将燃料燃烧产生的热能传递给供暖系统，实现室内的供暖。
在使用壁挂炉时，我们需要定期检查和维护这些元器件，以保证其正常工作和安全运行。

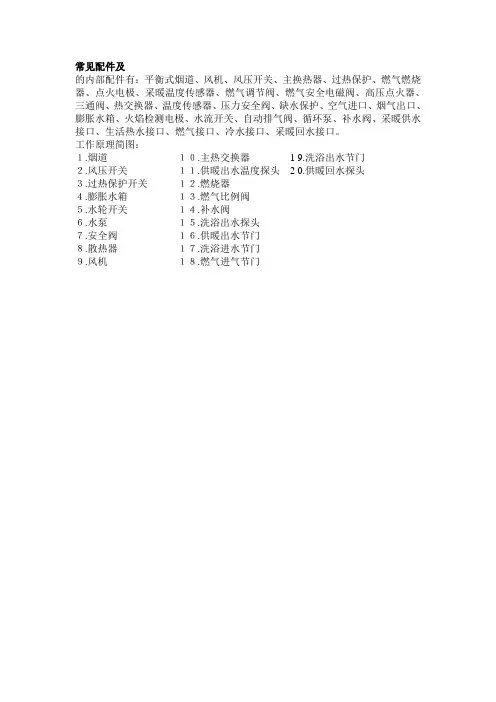

壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。
由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的。
热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入发热，基本没有结垢的条件。
2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。
耐火板的强度较差，不耐机械冲击。
3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。
第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。
在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。
4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。
电极顶端与燃烧器间距离为2.5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。
5、空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。
空气箱为完全密封的结构，以使与室内空气完全隔离。
6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。
循环泵带有自动除气功能，可以自动排除系统内残留的空气。
7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。
根据系统水容量的不同，配备型号(6L、8L、或者10L)不同的膨胀水箱。
在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。
壁挂炉原理零部件及作用介绍壁挂炉是一种先进的暖气设备，广泛应用于家庭和商业建筑。
它通过燃烧燃气或石油等燃料来加热水，并将热能传递给房间，实现供暖和热水的功能。
下面将对壁挂炉的原理、零部件及作用进行详细介绍。
一、壁挂炉的原理壁挂炉的工作原理基于热交换的原理。
壁挂炉内部包含一个燃烧室和一个热交换器。
当燃料被点燃时，燃烧室内的热能被传递给热交换器，然后再通过管道输送到不同的房间。
燃料首先进入燃烧器，然后通过点火器点燃。
随着燃料的燃烧，热能产生并传递给热交换器。
热交换器是一个有许多管道的金属结构，它的作用是将燃料燃烧产生的热能转移到冷却介质，一般是水。
当冷却介质通过热交换器时，它吸收了热能并升温。
这些加热的水通常用于供暖或热水。
然后，热水通过管道输送到不同的房间或用于热水供应系统。
二、壁挂炉的零部件及作用1.燃烧器：燃烧器是壁挂炉中的关键部件，负责将燃料与空气混合并点燃。
它的作用是维持燃料的燃烧，产生高温气体，将热能传递给热交换器。
2.热交换器：热交换器是壁挂炉中的另一个重要部件，起到燃料燃烧产生的热能传递给冷却介质的作用。
一般由金属制成，具有许多管道，能将热量传递给水。
3.水泵：水泵是壁挂炉中的组成部分，用于将冷却介质（一般是水）从壁挂炉中泵出，并输送到不同的房间或设备中。
4.压力阀：壁挂炉中的压力阀起到调节壁挂炉系统中的水压的作用。
它可根据系统需求调节水泵的工作速度，保持适当的水压。
5.温控系统：壁挂炉的温控系统负责监测室内温度，并调节壁挂炉的工作状态。
当室内温度低于设定值时，温控系统启动壁挂炉加热系统；当温度达到设定值时，温控系统停止供热。
6.排气管道：燃烧燃料会产生烟气，排气管道则用于排放燃烧产生的废气。
它确保燃烧室内的废气顺畅排出，维持壁挂炉的正常工作。
7.控制面板：控制面板是壁挂炉的操作界面，用于设置温度、监控设备运行状态等。
用户可以通过控制面板对壁挂炉进行操作和调节。
总结：壁挂炉通过燃料的燃烧将热能转化为热水，并通过管道输送到不同的房间，实现供暖和热水供应。
燃气壁挂炉主要部件原理与维保壁挂炉的功能:水路部分:复合式热交换器-270mm(本课件涉及相关数据以某品牌为例)原理:1、供暖水和生活热水都进入套管式换热器，供暖水走外层，生活热水走里层。
2、六流程:3去3回。
主热交换器:水路连接图:水力组件:完全由黄铜制成，确保部件的可靠性及使用寿命。
卫生热水不锈钢热交换器:超强的换热器能力可以保证在恒定温度下，热水的出水量达到13.7升/分钟，具有更好的热舒适性。
电动三通阀:全面的防冻保护功能。
内置的自动旁通系统可在外部采暖系统发生堵塞时有效的保护壁挂炉。
电动三通换向阀:通过电动机来切换主热交换器出水的流向，从而切换壁挂炉的工作模式在待机状态下，壁挂炉供暖系统在24小时内没有达到温度要求时，电动三通阀会自动转换。
根据锅炉的状态需求改变水流路径:膨胀水箱:原理:1、膨胀罐的一侧充有一定压力的氮气，通过橡皮膜和水系统分开。
2、当水系统一侧进水时通过橡皮隔膜向氮气一侧挤压，有氮气一侧被压缩。
当水系统冷却收缩时，氮气一侧膨胀补充。
旁通装置:自动旁通功能:当外部采暖系统堵塞时，锅炉内部的自动旁通会打开，在锅炉内形成循环，防止锅炉急速升温。
以保护锅炉不受到高温的损害。
暖通南社。
自动旁通:当外部采暖系统水流量小于一定值时，旁通会自动打开，在机内形成一定循环流量，确保壁挂炉的最小循环水量，从而保护壁挂炉。
生活热水板式换热器:板式换热器是由一系列具有一定波纹形状的不锈钢片叠装而成的一种高效换热器。
各种板片之间形成通道，通过板片进行热量交换。
(请看南社相关课件)多片换热板片组成的两个相对独立的通道分别走冷热介质,通过传热性能良好的不锈钢片进行热传导，用热侧介质的热量提高冷侧介质的热含量;或者说是用冷侧介质的低热含量来吸收热侧的热量,从而达到降温的作用。
自动排气阀:原理:自动放气阀的排气口由浮球顶针来密封，当阀内全是水时浮球被浮起，顶针将排气口密封住。
当有空气时受重力作用浮球落下，排气口被打开，空气由排气口排出。
