太阳能系统计算公式表

光伏发电系统设计计算公式1、转换效率：η= Pm（电池片的峰值功率）/A（电池片面积）×Pin（单位面积的入射光功率）其中：Pin=1KW/㎡=100mW/cm²。

2、充电电压：Vmax=V额×1.43倍3.电池组件串并联3.1电池组件并联数=负载日平均用电量（Ah）/组件日平均发电量（Ah）3.2电池组件串联数=系统工作电压（V）×系数1.43/组件峰值工作电压（V）4.蓄电池容量蓄电池容量=负载日平均用电量（Ah）×连续阴雨天数/最大放电深度5平均放电率平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度6.负载工作时间负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率7.蓄电池：7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数7.2蓄电池串联数=系统工作电压/蓄电池标称电压7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量8.以峰值日照时数为依据的简易计算8.1组件功率=（用电器功率×用电时间/当地峰值日照时数）×损耗系数损耗系数：取1.6～2.0，根据当地污染程度、线路长短、安装角度等；8.2蓄电池容量=（用电器功率×用电时间/系统电压）×连续阴雨天数×系统安全系数系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等；9.以年辐射总量为依据的计算方式组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量有人维护+一般使用时，K取230；无人维护+可靠使用时，K取251；无人维护+环境恶劣+要求非常可靠时，K取276；10.以年辐射总量和斜面修正系数为依据的计算10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量系数5618：根据充放电效率系数、组件衰减系数等；安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.3；10.2蓄电池容量=10×负载总用电量/系统工作电压；10：无日照系数（对于连续阴雨不超过5天的均适用）11.以峰值日照时数为依据的多路负载计算11.1电流：组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。

太阳能计算公式①、Q=CMΔtQ：吸收的热量C：比热容4.2×103J/(kg·℃)Δt：温升M：吸收面积②、A=mCpΔΤ/Iy1(1-y2)A:集热面积m：水（一天需要的热水）Cp：比热（1Kg水提高一度需要的热量）=4.187Kj/Kg℃I：太阳平均照射强度Mj/m2y1：集热器的效率（50%-55%）y2：系统的热损（10%-15%）注：常州的平均热照射强度是18-19Mj/m2d（春秋）举例：2个平米的集热器一天吸收的热量A=mCpΔΤ/Iy1(1-y2)ΔΤ=18× 103Kj/m2×0.5×0.9/100 kg×4.187Kj/Kg℃=19.34℃Q=CMΔt×100 kg=4.2KJ/(kg·℃) ×2 m2×38.68℃×100 kg=3249.12 KJ②、可以有两个科学公式来计算:①、Q=CMΔtQ：吸收的热量C：比热容4.2×103J/(kg·℃)Δt：温升M：吸收面积②、A=mCpΔΤ/Iy1(1-y2)A:集热面积m：水（一天需要的热水）Cp：比热（1Kg水提高一度需要的热量）=4.187Kj/Kg℃I：太阳平均照射强度Mj/m2y1：集热器的效率（50%-55%）y2：系统的热损（10%-15%）注：北京的平均热照射强度是18-19Mj/m2d（春秋）举例：2个平米的集热器一天吸收的热量A=mCpΔΤ/Iy1(1-y2)Τ=18× 103Kj/m2×0.5×0.9/100 kg×4.187Kj/Kg℃ =19.34℃Q=CMΔt×100 kg =4.2KJ/(kg·℃) ×2 m2×38.68℃×100 kg=3249.12 KJ2008-01-17 12:18:30我们的先辈并未过多地强调太阳的能量，这一点使许多人迷惑不解。

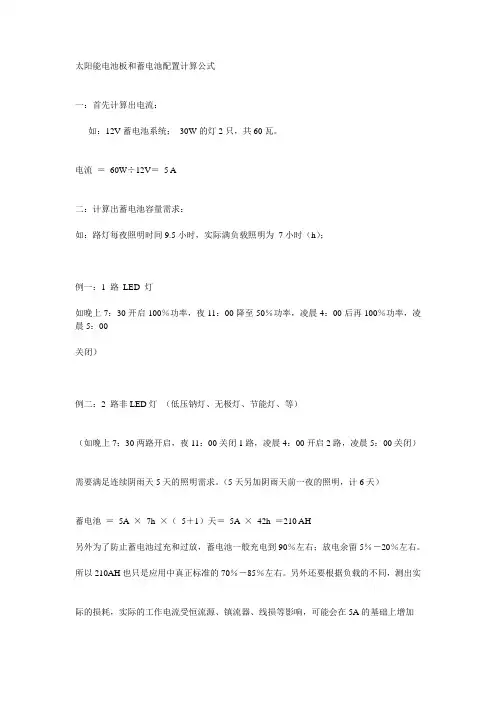

太阳能电池板和蓄电池配置计算公式一：首先计算出电流：如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流＝ 60W÷12V＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；例一：1 路 LED 灯如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等）（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝ 5A × 7h ×（ 5＋1）天＝ 5A × 42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

所以210AH也只是应用中真正标准的70％－85％左右。

另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝ 9.33WP ＝ 162（W）★：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

太阳能光伏配置计算公式
1.光伏阵列的总发电能力计算公式：
总发电能力（kW）=单个光伏组件的发电能力（kW）×光伏组件的数量
其中，单个光伏组件的发电能力可以通过组件的额定输出功率和光照强度来估算。

太阳能组件的额定输出功率通常以瓦特（W）为单位给出。

2.太阳能光伏系统的总发电量计算公式：
总发电量（kWh）=系统总容量（kW）×平均每天日照时间（h）×发电效率
其中，平均每天日照时间（h）表示太阳能辐射的有效工作时间，可以根据实际情况和地理位置来确定。

发电效率考虑了系统在实际运行过程中的损耗和效率。

3.光伏系统所需面积计算公式：
光伏系统所需面积（㎡）=系统总容量（kW）×需要的功率密度（W/㎡）
功率密度表示每平方米面积上光伏组件所能提供的额定输出功率。

需要的功率密度可以根据实际情况和安装条件来确定。

在实际设计过程中，还需要考虑光伏组件之间的间距和阵列布局的因素。

4.光伏系统所需光伏组件数目计算公式：
光伏组件的数量=系统总容量（kW）/单个光伏组件的发电能力（kW）
通过以上公式，可以计算出需要安装的光伏组件的数量。

这个数量往往会考虑到备份和储存的需求，以确保在光照不足或故障情况下仍能提供足够的电力。

需要注意的是，上述公式只是一个基础的参考，实际设计中还需要考虑到其他因素，如光照变化、系统效率、组件损耗和布线效率等。

因此，在实际工程中，通常还需要进行更为详细的计算和模拟分析，以确保系统的可靠性和性能。

太阳能系统设计常用公式1、时角ω：从太阳正午起算，顺时针方向为正，逆时针方向为负︒⨯=15)12(的小时数时距离正午ω；2、赤纬角δ：太阳中心和地心的连线与赤道平面的夹角⎥⎦⎤⎢⎣⎡+⨯=365284360sin 45.23n δ，其中n 为一年中的日期序号，元旦n=1； 3、太阳高度角s α：太阳光线与其在地平面上投影线之间的夹角ωδϕδϕθαcos cos cos sin sin cos sin +==z s4、天顶角z θ：太阳光线与地平面法线之间的夹角s z αθ-︒=905、方位角s γ：太阳光线在地平面上投影和地平面上正南方向线之间的夹角，正南方向为0°，向西为正，向东为负s s αωδγcos sin cos sin =；ϕαδϕαγcos cos sin sin sin cos s s s -=6、日出、日落的时角s ωδϕωtan tan cos -=ssr ω为日出时角：s sr ωω-=；ss ω为日落时角：s ss ωω=7、日照时间N ：当地由日出到日落之间的时间间隔)tan tan arccos(15215δϕωω-=+=srss N 8、阴影长度d()[]ϕϕsin 399.0cos 648.0arcsin tan 707.0-=Hd9、两排方阵之间最短距离Dd H c D +⨯=θtan10、地表倾斜面上的月平均太阳辐照量天空各向同性模型：式中 ：倾斜面上的月平均太阳总辐照量 ：水平面上的月平均太阳直射辐照量 ：水平面上的月平均太阳散射辐照量 ：水平面上的月平均太阳总辐照量 ：倾斜面与水平面之间夹角 ：地面反射率 ，取0.2 ：倾斜面与水平面上的日太阳直射辐照量之比的月平均值对于北半球面朝赤道（ γ =0°）式中， 对于南半球面朝赤道（ γ =0°）式中天空各向异性模型：式中 ：倾斜面上太阳月平均总辐照量与水平面上月平均总辐照量的比值 ：水平面上月平均太阳总辐照量 ：水平面上月平均太阳散射辐照量：方阵倾角 ：地面反射率其中 T b H d H bR H βρ()δϕωtan tan cos 1-=-s ()()()[]δβϕδϕωtan tan cos ,tan tan cos min 11---='--s ()()()[]δβϕδϕωtan tan cos ,tan tan cos min 11+--='--s ()[]()()[]{}⎩⎨⎧>+-≥=ss sr sr s s ss srss sr ss G G G D ωωωωωωωωωω,,,,0max ,,,0max R H d H βρβγϕβsin cos tan cos +=A式中 ：倾斜面方位角 ：太阳赤纬角 ：水平面上的日落时角：倾斜面上日落时角11、负载日耗电量计算公式：负载日耗电量=负载功率/系统电压x 工作时间12、蓄电池容量计算公式：蓄电池容量=A*QL*NL*To/ccA ：蓄电池安全系数，一般1.1-1.4，设计取1.2； QL ：负载日耗电量； NL ：连续阴雨天数；To ：温度修正系数，0℃以上取1，-10℃以上取1.1，-10℃以下取1.2； CC ：放电深度，铅酸蓄电池取0.75，碱性镍镉蓄电池取0.85；13、独立系统容量设计： 1）组件串联数Ns ：Ns=UR/Uoc=(Uf+UD+Uc)/Uoc式中： UR 为太阳能电池方阵输出最小电压;；γδsωδϕωtan tan cos -=s ωωUoc 为太阳能电池组件的最佳工作电压； Uf 为蓄电池浮充电压；UD 为二极管压降,一般取0.7V ； UC 为其它因数引起的压降；2）组件并联数Np ：Np=(Bcb+Nw×QL)/(Qp×Nw)需补充的蓄电池容量Bcb=A×QL×NL （QL 负载日耗电量， NL 连续阴雨天数） 太阳能电池组件日发电量Qp=Ioc×H×Kop×Cz 式中：Ioc 为太阳能电池组件最佳工作电流；H 为峰值日照；Kop 为斜面修正系数；Cz 为修正系数，主要为组合、衰减、灰尘、充电效率等损失，一般取0.8； 两个最长连续阴雨天之间的最短间隔天数Nw ；3）太阳能电池方阵的功率P ：P=Po×Ns×Np14、组件（电池片）转换效率η：SIV S p p m m in m ⨯⨯=⨯=1000η 式中 m P ：组件（电池片）最大输出功率；in P ：入射功率；m V ：组件（电池片）最大工作电压； m I ：组件（电池片）最大工作电流；S ：组件（电池片）面积；15、风压载荷W ：w w A q C W ⨯⨯=式中 W ：风压载重；w C ：风力系数；q ：设计用的风压（N/m 2）；w A ：受风面积；①、设计用的风压q ：J I a q q o ⨯⨯⨯=式中 q ：设计用的风压（N/m 2）；o q ：基准风压（N/m 2）； a ：高度补偿系数；I ：用途系数；J ：环境系数；1）基准风压o q ：设定基准高度10m ；16002122o o o V V q =⨯⨯=σ2）高度补偿系数a ：no h h a 1⎪⎪⎭⎫ ⎝⎛=式中 a ：高度补偿系数；h ：阵列的地面以上高度；o h ：基准地面以上高度10米；n ：因高度递增变化的程度，5为标准；3）用途系数I ：通常1.0；4）环境系数J ：通常1.0；②、风力系数w C ：16、积雪载荷S ：ss s A Z P C S ⨯⨯⨯=式中 S ：积雪载重；s C ：坡度系数；P ：雪的平均质量（相当于积雪1cm 的质量，N/m 2），一般地方19.6N以上，多雪区域为29.4N 以上；s Z ：地上垂直最深积雪量（cm ）； s A ：积雪面积；1）坡度系数s C ：2）雪的平均单位质量P ：积雪厚度为1cm 、面积为1m 2的质量； 3）地上垂直最深积雪量s Z ：17、地震载荷K ：一般地方由式①计算，多雪区域由式②计算；GC K ⨯=1 ①)35.0(1S G C K +⨯= ②式中 K ：地震载荷（N ）；1C ：地震层抗剪系数；G ：固定载荷（N ）；S ：积雪载荷（N ）；地震层抗剪系数由下式计算：o i t C A R Z C ⨯⨯⨯=1式中 Z ：地震地域系数；t R ：振动特性系数； i A ：层抗剪分布系数；o C ：标准抗剪系数（0.2）以上；18、欧洲效率erp η：加权效率%100%50%30%20%10%520.048.010.013.006.003.0ηηηηηηη+++++=erp19、系统发电效率：并网光伏系统效率=组件方阵效率（95%）x 直流配电效率（98%）x 并网逆变器欧洲效率（95%）x 并网逆变器MPPT 效率（97%）x 交流配电效率（98%）x 升压变压器效率（95%）x 灰尘及其它损耗（98%）=78%独立光伏系统效率=组件方阵效率（95%）x 直流配电效率（98%）x 控制器效率（95%）x 离网逆变器效率（85%）x 蓄电池效率（80%）x 交流配电效率（98%）=59%20、系统发电量：系统年发电量=方阵功率x 峰值日照x 系统发电效率x365天21、节能减排计算：每节约 1度（千瓦时）电，就相应节约了0.35Kg 标准煤，同时减少二氧化 碳（CO 2）排放0.872Kg 、二氧化硫（SO 2）0.0263Kg 、氮氧化物（NO X ）0.0131Kg 、碳粉尘0.238Kg ；22、光伏组件结构组成：普通光伏组件：3.2mm 超白低铁钢化玻璃—EVA —电池片—EVA —TPT 背材； 双玻光伏组件：3.2mm 超白低铁钢化玻璃—EVA —电池片—EVA —3.2mm 超白低铁钢化玻璃；23、公元太阳能单晶硅电池片面积：大圆角：0.014857m 2； 小圆角：0.015480m 2；24、公元太阳能光伏组件尺寸：①铝框组件尺寸：1580*808（mm ）；铝框组件型材尺寸：1607*915（mm ）；铝框组件玻璃尺寸：1574*802（mm ）；电池片横向间距3mm 、纵向间距4mm ，电池片离玻璃边缘横向间距18.5mm 、纵向间距15mm ； ②塑钢框组件尺寸：1670*890（mm ）；塑钢框组件型材尺寸：1700*1000（mm ）；塑钢框组件玻璃尺寸：1595*815（mm ）；电池片横向间距3mm 、纵向间距4mm ，电池片离玻璃边缘横向间距25mm 、纵向间距25.5mm ；25、电池片生产流程：清洗（酸洗）—制绒—扩散—刻蚀—PE —丝网印刷—分检—包装；26、组件生产流程：单焊—串焊—叠层—分选—层压—装框—切割—测试—清洗—包装；27、电缆桥架的选择：①、电缆桥架的载荷总G ：.......332211+++=q n q n q n G 总式中 .......321n n n 、、为相应电缆的根数；.......321q q q 、、为各电缆每单位长的重量（kg/m ）；②、电力电缆桥架的宽度b的计算：.......)()()(333222111++++++=k d n k d n k d n b式中 .......321n n n 、、为相应直径电缆的根数；.......321d d d 、、为各电缆直径；.......321k k k 、、为电缆间距（k 值最小不应小于4d）；③、控制电缆桥架的宽度b的计算：电缆的总截面积：.......222.233222211+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡=D n D n D n S o πππ需要的托架横截面积：%40.o S S =h S b o⨯=%40式中.......321n n n 、、为相应直径电缆的根数； .......321D D D 、、为各电缆直径； h为电缆桥架净高；28、线缆参数表：①、YJV/YJV22线缆参数表：②、BVR 线缆参数表：29、桥架参数表：①、槽式桥架：附录1 钢材和连接的强度设计值附表1.1 钢材的强度设计值（N/mm2）注：附表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚的。

太阳能系统计算公式1.太阳辐射能的计算公式：太阳辐射能是太阳能系统的基础，可以采用以下公式进行计算：I = G * (1 + 0.033 * cos (2π * (N - 3) / 365))其中，I为太阳辐射能（单位：千瓦时/平方米/天），G为日辐射能（单位：千瓦时/平方米/天），N为日序数（即自公历年度第1天开始计数的天数）。

2.太阳能电池板发电能力的计算公式：太阳能电池板的发电能力可以通过以下公式计算：P=A*I*η*t其中，P为太阳能电池板的发电功率（单位：千瓦），A为太阳能电池板的面积（单位：平方米），I为太阳辐射能（单位：千瓦时/平方米/天），η为电池板的光电转换效率（取值范围：0-1之间），t为太阳能电池板的有效发电时间（单位：小时/天）。

3.太阳能发电系统总体发电能力的计算公式：太阳能发电系统的总体发电能力可以通过以下公式计算：E = P * Ns * Nd * ηinv * ηbat其中，E为太阳能发电系统的总体发电能力（单位：千瓦时/年），P 为太阳能电池板的发电功率（单位：千瓦），Ns为太阳能电池板的串联数，即电池板的数量，Nd为太阳能电池板的并联数，即电池板的层数，ηinv为逆变器的转换效率（取值范围：0-1之间），ηbat为电池的转换效率（取值范围：0-1之间）。

太阳能系统的计算公式不仅包括以上几个方面，还可以根据具体的系统设计和需求进行一些修正和调整。

例如，可以考虑太阳辐射能的季节和地理位置修正因子、逆变器和电池的不同效率参数等。

这些修正因素会对太阳能系统的发电能力产生一定的影响，因此在具体的计算中需要进行相应的调整。

总之，太阳能系统的计算公式是根据太阳辐射能和太阳能电池板的参数来计算系统的发电能力的，通过这些公式可以帮助工程师和设计者合理设计和规划太阳能发电系统，以提高系统的能效和发电能力。

太阳能计算简易公式
太阳能是一种可再生的能源，可以通过太阳能电池板将太阳辐射转化为电能。

太阳能的计算可通过以下简易公式进行：
1.太阳能辐射量（E）的计算公式：
E=I*A*t*PR
其中
E表示太阳能辐射量，单位为千瓦时（kWh）；
I表示太阳能辐射强度，单位为千瓦每平方米（kW/m²）；
A表示太阳能电池板的面积，单位为平方米（m²）；
t表示太阳能辐射时间，单位为小时（h）；
PR表示太阳能电池板的性能比例，即太阳能电池板的实际输出与理论输出之比，取值范围为0-1
这个公式可以用来计算太阳能电池板在一定时间内接收到的太阳辐射总量。

2.太阳能电池板输出电能（P）的计算公式：
P=E*CR
其中
P表示太阳能电池板的输出电能，单位为千瓦时（kWh）；
E表示太阳能辐射量，单位为千瓦时（kWh）；
CR表示太阳能电池板的转化效率，即太阳能电池板将太阳辐射转化为电能的比例，取值范围为0-1
这个公式可以用来计算太阳能电池板在一定时间内实际输出的电能。

3.太阳能系统总收益（TAR）的计算公式：
TAR=P*RF
其中
TAR表示太阳能系统的总收益，单位为千瓦时（kWh）；
P表示太阳能电池板的输出电能，单位为千瓦时（kWh）；
RF表示太阳能系统的回馈比例，即太阳能系统实际输出电能与总需求电能之比，取值范围为0-1
这个公式可以用来计算太阳能系统在一定时间内的总收益。

游泳池加热（1）游泳池加热所需热量（Q j），为下列热量的总和：a）池水表面蒸发散热量（Q Z）；b）游泳池的水表面、池底、池壁、管道和设备等传导散热量（Q C）；C）补充水加热所需热量（Q b）；即 Q j＝Q z＋Q C＋Q b工程计算时一般取Q C＝Q Z·20%，则Q j＝1.2Q Z＋Q b（2）池水表面蒸发散热量Q Z计算公式：Q z＝4.1868·γ·(ρb－ρg)（0.0174υf＋0.0229）A(760/B)式中 Q z——池面水蒸发散热量（kJ/h）；γ——及游泳池水温相等的饱和蒸汽的蒸发气化潜能（kcal/kg），（1kcal/kg＝4.1868kJ/kg）；ρb——及游泳池水温相等的饱和空气的水蒸汽分压力（mmHg），查表；ρg——游泳池环境空气的水蒸汽压力（mmHg），查表；υf——池水面上的风速（m/s），室内游泳池υf＝0.2～0.5m/s；露天游泳池υf＝2～3m/s；A——池水表面积（m2）；B——当地的大气压力（mmHg）。

（3）补充水加热所需热量Q b计算公式：Q b＝α·q b·γ·（t r－t b）/T式中 Q b——补水加热所需热量（kJ/h）；α——热量换算系数，α＝4.1868kJ/kcal；q b——每日补水量（L）；γ——水密度（kg/L）；t r——池水温度（℃）；t b——补水水温（℃）；T——加热时间（h）。

（4）游泳池加热所需热量（Q j）：Q j＝1.2Q Z＋Q b＝1.2×177＋49＝261.4kW/h（5）泳池初次加热时间按36小时设计，所以考虑50%水面热损失，泳池初次加热所需热量计算如下：游泳池:Q cj＝(560000×1×18/36)/860＋(177kW/h×50%)＝414kW/h（6）如果采用热泵加热，初次加热按全部热泵工作设计，游泳池热泵能效比5.0计，热泵日工作时间全天24小时计算，则所需热泵功率：游泳池:414kW/h÷5.0＝82.8kW/h；一台10HP热泵输入功率为9.1kW/h;82.8kW/h÷9.1kW/h≈10台（7）游泳池采用10台10HP（9.06 kW）热泵机组加热，初次加热工作时间为36小时；正常恒温(261.4KW/h÷5.0÷9.1≈10台)六台机组切换交替工作即可。

独立系统计算第一章：独立系统原理独立系统的原理太阳能电池板或者风力发电机通过相应合适的控制器向蓄电池进行充电。

放电情况下，为了防止过放电，蓄电池也需要通过控制器才能向负载供电，负载可以是直流负载，交流负载（交流还需要一个逆变器进行逆变）。

第二章蓄电池容量计算：因此，蓄电池的容量BC计算公式为： BC=A×QL×NL×T／CCAh 式中：A为安全系数，取1.1～1.4之间； QL为负载日平均耗电量，为工作电流乘以日为温度修正系数，一般在0℃以上取工作小时数；NL为最长连续阴雨天数； T1，－10℃以上取1.1，－10℃以下取1.2；CC为蓄电池放电深度，一般铅酸蓄电池取0.75，碱性镍镉蓄电池取0.85。

第三章：光伏电站方案设计方案一、设计40KW光伏电站方案需求：直流峰值功率40KW，阴雨天支持三天（并在15天内给放完电的蓄电池充满电）的独立发电站。

方案：1、太阳能电池板、控制器、逆变器选择选用威海泰瑞的非晶硅太阳能薄膜电池1008块按2度的倾角朝南安装，采用7串24并为一组输入到一个直流集线箱，共有6组。

6个直流集线箱的输出再输入到一个直流配电柜，然后6路输出到一个SD220200控制器给蓄电池充电。

再由一台SN22045K3S的逆变器将DC220V逆变成三相380V交流电供负载使用。

太阳能电池板的面积为797m2,直流总功率40.32KW。

2、负载的日耗电量喀麦隆位于经度9.73度，纬度4.0度，平均最高气温32.3℃，平均最低气温22.6℃，雨量较多, 年日照为1713小时，换算为标准状态下的日照小时数为2.65小时。

40KW太阳能电池每天发电为：40.32KW*2.65小时=106.8 KWh根据要求，在电池正常给负载X(KWh/天)供电的情况下,要在15天内的发电余量供给负载3天的使用，控制器、电池、逆变器的损耗按0.8计算，则有：(106.8-X)*15*0.8=3X，计算得负载X为：85 KWh/天即所有负载的一天耗电量为85度。

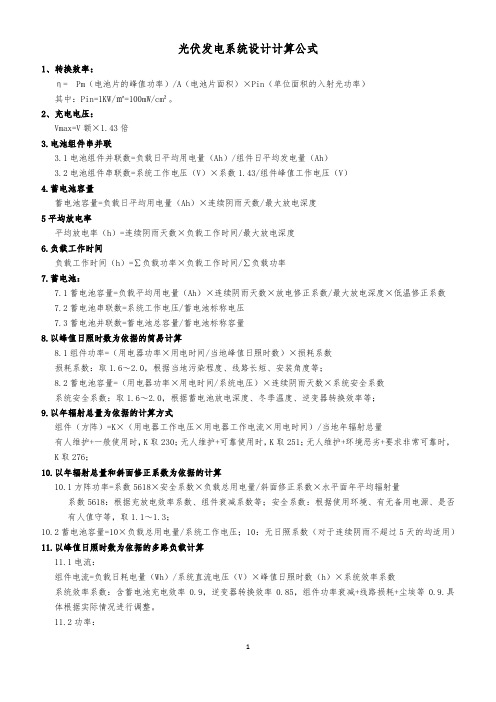

光伏组件计算公式光伏发电系统设计计算公式1.转换效率η= Pm（电池片的峰值功率）/A（电池片面积）×Pin（单位面积的入射光功率）其中：Pin=1KW/㎡=100mW/cm2。

2.充电电压Vmax=V额×1.43倍3.电池组件串并联3.1电池组件并联数=负载日平均用电量（Ah）/组件日平均发电量（Ah）3.2电池组件串联数=系统工作电压（V）×系数1.43/组件峰值工作电压（V）4.蓄电池容量蓄电池容量=负载日平均用电量（Ah）×连续阴雨天数/最大放电深度5平均放电率平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度6.负载工作时间负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率7.蓄电池7.1蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数7.2蓄电池串联数=系统工作电压/蓄电池标称电压7.3蓄电池并联数=蓄电池总容量/蓄电池标称容量8.以峰值日照时数为依据的简易计算8.1组件功率=(用电器功率×用电时间/当地峰值日照时数)×损耗系数损耗系数：取1.6～2.0根据当地污染程度、线路长短、安装角度等8.2蓄电池容量=(用电器功率×用电时间/系统电压)×连续阴雨天数×系统安全系数系统安全系数：取1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等9.以年辐射总量为依据的计算方式组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量有人维护+一般使用时，K取230：无人维护+可靠使用时，K取251：无人维护+环境恶劣+要求非常可靠时，K取27610.以年辐射总量和斜面修正系数为依据的计算10.1方阵功率=系数5618×安全系数×负载总用电量/斜面修正系数×水平面年平均辐射量系数5618：根据充放电效率系数、组件衰减系数等：安全系数：根据使用环境、有无备用电源、是否有人值守等，取1.1～1.310.2蓄电池容量=10×负载总用电量/系统工作电压：10：无日照系数（对于连续阴雨不超过5天的均适用）11.以峰值日照时数为依据的多路负载计算11.1电流组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数：含蓄电池充电效率0.9，逆变器转换效率0.85，组件功率衰减+线路损耗+尘埃等0.9.具体根据实际情况进行调整。
