家具设计表达(草图与设计)

木材加工专业实践教学大纲适用于木材加工专业学院管理系技术教研室完成时间：2010年5月《家具设计》实习教学大纲适用专业：木材加工第一部分概述教学实习是加强教学实践环节的重要手段，是培养学生理论与实践相结合，解决问题，适应现代化企业生产和管理能力的重要途径。

一、实验目的和任务对家具设计的各个环节进行全面了解，了解家具市场流行趋势，熟悉家具设计实现过程，巩固和加深理论知识，培养学生解决设计实际问题的能力。

二、实验基本要求要求学生在实习过程中，细心观察，虚心学习，作好实习记录。

绘制家具草图、效果图和三视图，观察家具造型，分析造型要素和流行趋势。

三、实验内容及学时分配授课学期：序号实验名称学时备注6室内1草图表现的方式设计板式家具2手绘效果图6室内3手绘三视图12室内合计24四、考核方式考核方式：采用百分制。

评分依据如下：1、根据学生实验时的实际动手操作技能和工作态度。

要求实验时的工作态度认真，操作正确，作品具有创造性。

2、根据学生实验报告。

要求报告内容完整、整洁、准确。

五、其他需说明本大纲所要求的每个实验，完成后都必须写出实验报告。

实验报告中应有以下内容：（1）、实验目的；（2）、实验仪器；（3）、实验内容方法；（4）、实验结果。

（5）问题讨论第二部分实验内容与要求实验一一、实验目的调查本地家具市场中婴儿床流行趋势、了解其功能、尺寸。

二、实验内容家具市场参观三、主要仪器设备、耗材无四、训练场地本地家具市场。

五、实验要求了解婴儿床主要功能、用途、及特点；掌握流行趋势及价位，完成实验报告。

六、考核标准1、观察准确全面，态度认真（70分）2、报告内容完整，整洁。

（30分）实验二一、实验目的构思和确定设计方案。

在创意设想的基础上，以草图表现的方式绘制出设计方案。

二、实验内容草图表现的方式设计家具。

三、主要仪器设备、耗材绘图板、丁字尺、三角板、铅笔、A4绘图纸等。

四、训练场地实验室。

五、实验要求要求学生独立完成操作，并完成实验报告。

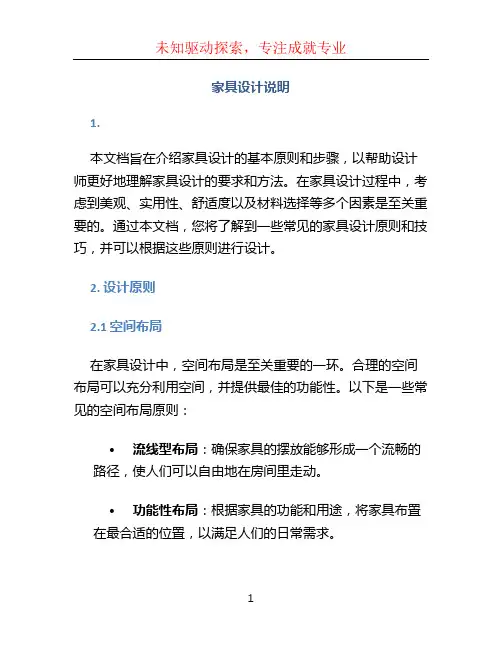

家具设计说明1.本文档旨在介绍家具设计的基本原则和步骤，以帮助设计师更好地理解家具设计的要求和方法。

在家具设计过程中，考虑到美观、实用性、舒适度以及材料选择等多个因素是至关重要的。

通过本文档，您将了解到一些常见的家具设计原则和技巧，并可以根据这些原则进行设计。

2. 设计原则2.1 空间布局在家具设计中，空间布局是至关重要的一环。

合理的空间布局可以充分利用空间，并提供最佳的功能性。

以下是一些常见的空间布局原则：•流线型布局：确保家具的摆放能够形成一个流畅的路径，使人们可以自由地在房间里走动。

•功能性布局：根据家具的功能和用途，将家具布置在最合适的位置，以满足人们的日常需求。

•尺寸比例：考虑到房间的大小和家具的尺寸，确保家具的尺寸与房间的尺寸相适应，不会过大或过小。

2.2 材料选择材料选择是家具设计中不可忽视的一部分。

不同的材料具有不同的特性和用途。

以下是一些常见的材料选择原则：•耐久性：选择耐久性好、易于清洁和维护的材料，以确保家具能够长时间地使用。

•可持续性：在选择材料时，优先考虑环保材料，减少对环境的负面影响。

•美观性：选择适合家具设计风格和配色方案的材料，以增强家具的美观度。

2.3 人体工程学在家具设计过程中，人体工程学是重要的考虑因素之一。

家具应该根据人体的生理特征和使用习惯来设计，以提供最佳的舒适度和健康性。

以下是一些常见的人体工程学原则：•坐姿舒适性：考虑到人体的坐姿需求，在设计座椅时要保证正确的坐姿支持和腰部支撑。

•高度适应性：根据不同人群的身高和体型，设计可调节高度的桌椅，以方便人们使用。

•空间利用：考虑到人们在使用家具时需要足够的空间来活动和放置物品，设计合理的储物空间和放置空间。

3. 设计步骤3.1 研究和分析在开始家具设计之前，进行充分的研究和分析是关键的一步。

在这一阶段，您可以进行以下活动：•市场调查：了解当前市场上的家具潮流和消费者需求。

•功能需求分析：确定家具的功能需求，例如桌子是否需要储物功能等。

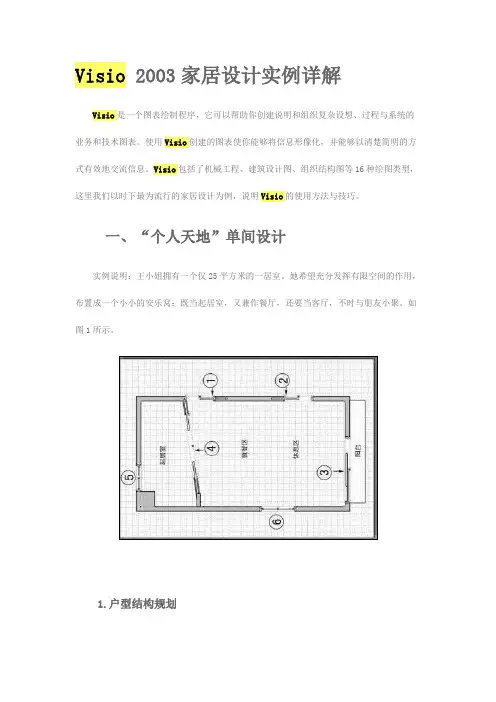

Visio 2003家居设计实例详解Visio是一个图表绘制程序，它可以帮助你创建说明和组织复杂设想、过程与系统的业务和技术图表。

使用Visio创建的图表使你能够将信息形像化，并能够以清楚简明的方式有效地交流信息。

Visio包括了机械工程、建筑设计图、组织结构图等16种绘图类型，这里我们以时下最为流行的家居设计为例，说明Visio的使用方法与技巧。

一、“个人天地”单间设计实例说明：王小姐拥有一个仅25平方米的一居室。

她希望充分发挥有限空间的作用，布置成一个小小的安乐窝：既当起居室，又兼作餐厅，还要当客厅，不时与朋友小聚。

如图1所示。

1.户型结构规划我们先来画出单间墙壁、壁柱与阳台。

如果是商品房，可参照开发商提供的平面布置图绘制房间结构。

如果没有平面布置图，可以自己量一下尺寸。

(1)准备工作启动Visio，在出现的“选择绘图类型”列表中，选择“建筑设计图”类别的“家居规划”模板。

点击“文件→页面设置”菜单命令，在出现的“页面设置”对话框中，点击“打印设置”选项卡，设置“打印纸”为“纵向”；点击“页面尺寸”选项卡，设置“页面方向”为“纵向”；再点击“绘图缩放比例”选项卡，选择“预定义的缩放比例”项，在下拉列表中选择比例为“1：10”。

现在，可以在“页面尺寸”项中看到绘图区为“5.94×8.41”，是近50平方米，已经足够大了。

点击“确定”按钮。

(2)新建墙壁点击“形状”区的“墙壁、外壳和结构”类目，拖曳一个矩形“房间”到绘图区。

我们可以调节形状周围的8个矩形控制点，以更改大小，调节圆形控制点，以旋转它的方向。

右键点击“房间”形状，选择“属性”命令，在出现的“自定义属性”对话框中，设置“宽度”为3.5m，“高度”为6.9m。

点击“确定”按钮后，将“房间”移动到绘图区中央。

在离最上面墙壁2米处，还有一段内墙。

在“墙壁、外壳和结构”类目中找到“墙壁”项，拖到房间左侧墙壁。

设置属性为“墙长”0.7m，“墙厚”120mm，点击“确定”按钮。

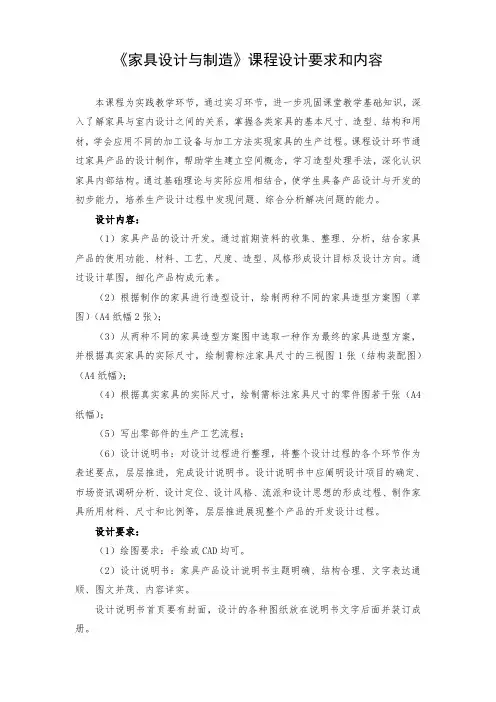

《家具设计与制造》课程设计要求和内容本课程为实践教学环节，通过实习环节，进一步巩固课堂教学基础知识，深入了解家具与室内设计之间的关系，掌握各类家具的基本尺寸、造型、结构和用材，学会应用不同的加工设备与加工方法实现家具的生产过程。

课程设计环节通过家具产品的设计制作，帮助学生建立空间概念，学习造型处理手法，深化认识家具内部结构。

通过基础理论与实际应用相结合，使学生具备产品设计与开发的初步能力，培养生产设计过程中发现问题、综合分析解决问题的能力。

设计内容：（1）家具产品的设计开发。

通过前期资料的收集、整理、分析，结合家具产品的使用功能、材料、工艺、尺度、造型、风格形成设计目标及设计方向。

通过设计草图，细化产品构成元素。

（2）根据制作的家具进行造型设计，绘制两种不同的家具造型方案图（草图）（A4纸幅2张）；（3）从两种不同的家具造型方案图中选取一种作为最终的家具造型方案，并根据真实家具的实际尺寸，绘制需标注家具尺寸的三视图1张（结构装配图）（A4纸幅）；（4）根据真实家具的实际尺寸，绘制需标注家具尺寸的零件图若干张（A4纸幅）；（5）写出零部件的生产工艺流程；（6）设计说明书：对设计过程进行整理，将整个设计过程的各个环节作为表述要点，层层推进，完成设计说明书。

设计说明书中应阐明设计项目的确定、市场资讯调研分析、设计定位、设计风格、流派和设计思想的形成过程、制作家具所用材料、尺寸和比例等，层层推进展现整个产品的开发设计过程。

设计要求：（1）绘图要求：手绘或CAD均可。

（2）设计说明书：家具产品设计说明书主题明确、结构合理、文字表达通顺、图文并茂、内容详实。

设计说明书首页要有封面，设计的各种图纸放在说明书文字后面并装订成册。

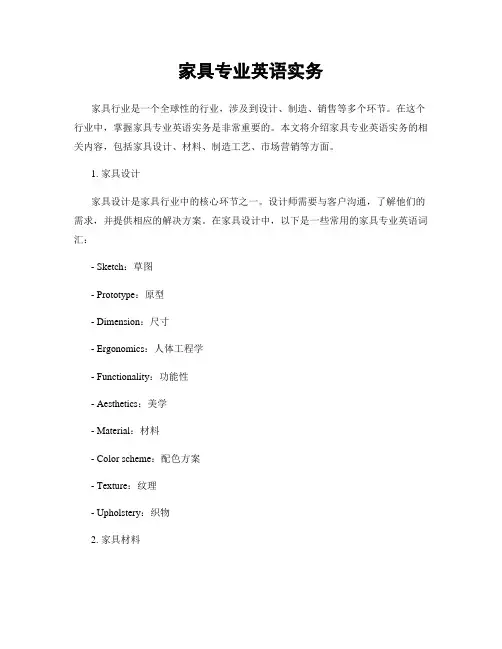

家具专业英语实务家具行业是一个全球性的行业，涉及到设计、制造、销售等多个环节。

在这个行业中，掌握家具专业英语实务是非常重要的。

本文将介绍家具专业英语实务的相关内容，包括家具设计、材料、制造工艺、市场营销等方面。

1. 家具设计家具设计是家具行业中的核心环节之一。

设计师需要与客户沟通，了解他们的需求，并提供相应的解决方案。

在家具设计中，以下是一些常用的家具专业英语词汇：- Sketch：草图- Prototype：原型- Dimension：尺寸- Ergonomics：人体工程学- Functionality：功能性- Aesthetics：美学- Material：材料- Color scheme：配色方案- Texture：纹理- Upholstery：织物2. 家具材料家具材料是家具制造中的重要组成部分。

掌握家具材料的英语术语对于与供应商进行沟通和了解产品特性非常有帮助。

以下是一些常见的家具材料的英语词汇：- Wood：木材- Plywood：胶合板- MDF (Medium Density Fiberboard)：中密度纤维板- Veneer：饰面板- Laminate：层压板- Metal：金属- Glass：玻璃- Leather：皮革- Fabric：织物- Foam：泡沫3. 家具制造工艺家具制造工艺是指将设计好的家具转化为实际产品的过程。

在家具制造中，有许多特定的工艺需要使用到专业英语术语。

以下是一些常见的家具制造工艺的英语词汇：- Cutting：切割- Joinery：连接- Sanding：打磨- Finishing：涂装- Assembly：装配- Upholstering：织物装饰- Stitching：缝合- Woodturning：木工车削- Carving：雕刻- Varnishing：上清漆4. 家具市场营销家具市场营销涉及到品牌推广、销售渠道、广告等方面。

在与客户、合作伙伴和供应商进行沟通时，需要使用到相关的英语词汇。

家具设计图纸规范标准在家具设计领域，设计图纸是将创意和想法转化为实际产品的重要桥梁。

一份规范标准的家具设计图纸不仅能够清晰地传达设计理念，还能为生产制造提供准确的指导，确保家具的质量和工艺达到预期效果。

下面我们就来详细了解一下家具设计图纸的规范标准。

一、图纸的种类和用途家具设计图纸通常包括以下几种类型：1、概念草图概念草图是设计师在初步构思阶段绘制的，用于快速记录灵感和想法。

它可能比较粗糙，重点在于展现家具的大致形状、比例和风格特点。

2、平面布局图平面布局图主要展示家具在空间中的摆放位置和与周围环境的关系。

通过这种图纸，可以确定家具的尺寸是否适合空间，以及是否能够满足功能需求。

3、三视图三视图包括正视图、侧视图和俯视图，能够全面、准确地展示家具的外形和结构。

这是生产制造过程中最常用的图纸类型之一。

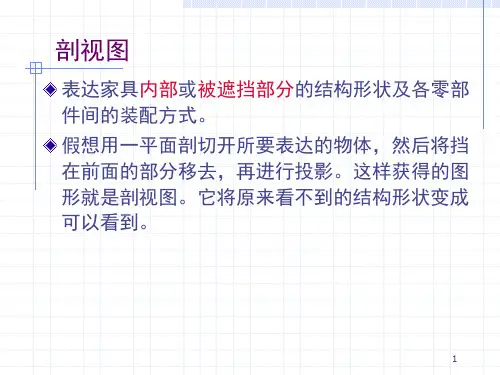

4、剖面图剖面图用于展示家具内部的结构和构造，帮助生产人员了解各个部件的连接方式和材料使用情况。

5、细节图细节图针对家具的特殊部位或复杂结构进行放大展示，以确保生产过程中的工艺精度。

6、安装图安装图则指导家具在现场的组装和安装过程，明确各个部件的安装顺序和方法。

二、图纸的基本要求1、准确性图纸上的尺寸、比例和形状必须准确无误，任何微小的误差都可能导致生产出来的家具不符合设计要求。

2、清晰度线条清晰、图形明确，标注和文字易于辨认。

避免使用模糊或混乱的线条，以免造成误解。

3、完整性包含所有必要的信息，如尺寸标注、材料说明、工艺要求、五金配件等。

4、规范性遵循国家和行业的相关标准和规范，使用统一的符号、代号和标注方法。

三、尺寸标注1、尺寸标注要完整包括家具的整体尺寸（长、宽、高）、部件尺寸、孔位尺寸等。

2、标注清晰明确使用清晰的箭头和数字进行标注，单位统一（如毫米、厘米等）。

3、公差标注对于一些关键尺寸，需要标注公差范围，以保证生产的精度和可操作性。

四、图形绘制1、比例准确根据实际家具的大小选择合适的比例绘制图纸，常见的比例有1:10、1:5、1:2 等。
