光纤激光器分类

光纤激光器分类
1. 连续波光纤激光器：发射连续的光波，主要用于科学研究、医疗器械和材料加工等领域。

2. 脉冲波光纤激光器：发射脉冲光波，主要用于雷达、制造领域、材料处理和医学设备等领域。

3. 固态激光器：采用固态材料做为激光介质，其中最常见的是钕玻璃激光器和钴蓝宝石激光器。

主要用于成像、探测、材料加工、高效率绿光激光器等领域。

4. 气体激光器：以某些气体做为激光介质的激光器，其中最常见的是CO2激光器、氦氖激光器和二氧化碳激光器。

主要用于材料处理和业务开展等领域。

第8章 光纤激光器
（5） 用作增益的稀土掺杂光纤制作工艺比较成熟，
稀土离子掺杂过程简单，光纤损耗小。
（6） 光纤光栅激光器具有波导式光纤结构，可以在 光纤芯层产生较高的功率密度，光纤结构具有较高的面 积 - 体积比，因而散热效果较好。 （7） 光纤激光器和光纤放大器与现有的光纤器件是 完全相容的，故可以制作出完全由光纤器件组成的全光 纤传输系统。
进行了开创性的工作，他们在1963年和1964年分别发表了 多组分玻璃光纤中的光放大结果，提出了光纤激光器和光
纤放大器的构思。在1966年，高锟和Hockham首先讨论了
利用光纤作为通信介质的可能性，讨论了光纤通信的新观 点。在光纤激光器发展的最初阶段就考虑了用半导体光源 进行泵浦的可能性。1970年后，光纤通信经历了研究开发 阶段（1966～1976年）。
生的光子与诱发过程的光子性质完全相同。当光子在谐振腔
内所获得的增益大于其在腔内所获得的损耗时，就会产生激
光输出。理论上四能级光纤激光器的阈值低于三能级系统。
第8章 光纤激光器
图8-2-1 三能级和四能级跃迁系统能级图 (a) 三能级； (b) 四能级
第8章 光纤激光器
纵向泵浦的光纤激光器的结构如图8-2-2所示。一段掺 杂稀土金属离子的光纤被放置在两个反射率经过选择的腔镜 之间，泵浦光从左面腔镜耦合进入光纤。左面腔镜对于泵浦 光全部透射，对于激射光全反射，以便有效利用泵浦光和防
第8章 光纤激光器
非辐射跃迁将产生声子，即周围介质的量子化振动。从 上能级到下能级的辐射跃迁包括两种形式： 自发辐射和受 激辐射。在这两种形式下都有光子被发射。自发辐射过程和 无线电衰变的过程相似，即在上能级的电子数随时间成指数 减少。当原子中的电子处于激发态时总会有自发辐射产生，

4.光纤激光器特点及应用
光纤激光器以光纤作为波导介质，耦合 效率高，易形成高功率密度，散热效果好， 无需庞大的制冷系统，具有高转换效率， 低阈值，光束质量好和窄线宽等优点。光 纤激光器通过掺杂不同的稀土离子可实现 380nm－3900nm波段范围的激光输出， 通过光纤光栅谐振腔的调节可实现波长选 择且可调谐。
3.光纤激光器结构
光纤激光器主要由泵源，耦合器，掺 稀土元素光纤，谐振腔等部件构成。泵源 由一个或多个大功率激光二极管构成，其 发出的泵浦光经特殊的泵浦结构耦合入作 为增益介质的掺稀土元素光纤，泵浦波长 上的光子被掺杂光纤介质吸收，形成粒子 数反转，受激发射的光波经谐振腔镜的反 馈和振荡形成激光输出
美国IPG公司已于2004年8月在德国建 成10KW掺Yb双包层光纤激光器，该激光器 输出光束质量为11.5mm.mrad，输出功率 1KW～10KW连续可调，最大功率密度 30MW/cm2,输出尾纤直径200μm，这是 迄今为止已报道的最高光纤激光器功率输出。 而英国，俄罗斯，日本，德国等国也在光纤 激光器领域取得许多重要成果。其中英国南 安普顿大学研制的1KW单模光纤激光器保持 着单模光纤激光器最高输出的纪录
光纤激光器的发展 及现状
主要部分



(1).光纤激光器的历史 (2).光纤激光器的分类 (3).光纤激光器结构 (4).光纤激光器特点及应用 (5).前景与展望
1.光纤激光器的历史 激光器问世不久,美国光学公司(American Optical Corporation)于1963年首先提出 了光纤激光器和放大器的构思。1966年 高 锟和Hockham对光纤及其在光纤通信中的应 用提出了划时代的新观点。1970年，光纤的 传输特性达到了实际应用的水平，同年也实 现了半导体激光器室温下连续工作。这两大 科技成果为光纤通信奠定了坚实的技术基础。

光纤激光器特点分类光纤激光器分类特点光纤激光器是指以光纤为基质掺入某些激活离子作做成工作物质,或者是利用光纤本身的非线性效应制作成的一类激光器.Nd2o3的光纤激光器是于1963年首先研制成功。

光纤激光器是一种新颖的有源光纤器件。

它的主要特点是：（1）光纤的芯径很细（10-15um），光纤内易形成的泵浦光功率密度，且单摸状态下激光与泵浦光可充分耦合，因此光纤激光器的能量转换效率高，激光阀值低；（2）工作物质可以做的很长，因此可获得很高的总增益；（3）腔镜可直接镀在光纤端面，或采用定向耦合起方式构成谐振腔，且由于光纤具有良好的柔绕性，而可以设计成相当紧凑的激光器构型；（4）光纤基质具有很宽的荧光光谱，并且还具有相当多的可调参数和选择性，因此，光纤激光器可以获得相当宽的调谐范围和好积的单色性。

光纤激光器的类型按照光纤材料的种类，光纤激光器可分成一下几种类型：一：晶体光纤激光器工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+：YAG单晶光纤激光器等；二：非线性光学型光纤激光器主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器；三：稀土类掺杂光纤激光器光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器；四：塑料光纤激光器向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。

光纤激光器的迅速发展是基于近年来的光纤技术{拉晶体光纤技术、稀土掺杂光纤技术、单摸低损耗光纤和光纤耦合技术等}和大功率半导体激光技术的突破性进展。

特别是采用半导体激光二极管（ld）作为泵浦源，以其小体积和高效率为光纤激光器的实用化奠定了基础。

目前，光纤激光器已进入实用化阶段，已见有连续输出功率几千瓦，峰值功率几万千瓦。

半导体激光器半导体激光器又称激光二极管(LD)。

进入八十年代，人们吸收了半导体物理发展的最新成果，采用了量子阱(QW)和应变量子阱(SL-QW)等新颖性结构，引进了折射率调制Bragg发射器以及增强调制Bragg发射器最新技术，同时还发展了MBE、MOCVD及CBE等晶体生长技术新工艺，使得新的外延生长工艺能够精确地控制晶体生长，达到原子层厚度的精度，生长出优质量子阱以及应变量子阱材料。

不同波长的光纤激光器介绍光纤激光器主要由泵源，耦合器，掺稀土元素光纤，谐振腔等部件构成。

泵源由一个或多个大功率激光二极管构成，其发出的泵浦光经特殊的泵浦结构耦合入作为增益介质的掺稀土元素光纤，泵浦波长上的光子被掺杂光纤介质吸收，形成粒子数反转，受激发射的光波经谐振腔镜的反馈和振荡形成激光输出。

现在来介绍几种波长的光纤激光器。

最长的一种2.8 μm附近(掺Ho3+，Er3+ 光纤激光器，该波段光纤激光器在生物、医疗等领域具有潜在的应用。

此外2.8 μm光纤激光器还可以用作中远红外激光器的抽运光源，利用Er3+离子的4I11/2→4I13/2和Ho3+离子的5I6→5I7跃迁发射，可获得波长位于2.8 μm附近的激光输出。

由于2.8 μm附近激光发射需要基质材料具有低声子能量和高的光学透过率，所以一般采用氟化物玻璃作为光纤基质。

其次是2.0 μm附近(掺Tm3+，Ho3+) 光纤激光器，2.0 μm激光是人眼安全的激光，在气象监测、激光测距、激光雷达、遥感等方面具有广泛应用。

此外，水分子在2.0 μm附近有强烈的中红外吸收峰，用该波段激光进行手术，有利于加快血液凝结，减小手术创伤，中红外光纤激光器在医疗和生命科学领域也具有重要的应用。

于2.0 μm附近中红外激光输出的激光激活粒子主要有Tm3+和Ho3+离子等。

利用Tm3+离子的3F4→3H6和Ho3+离子的5I7→5I8跃迁发射，可分别获得波长位于2.0 μm和2.1μm 附近的激光输出。

接着就是1.5 μm附近(掺Er3+，Er3+/Yb3+) 光纤激光器，由于激光输出波长位于石英光纤的1.5 μm光通信窗口附近，对Er3+掺杂以及Er3+/Yb3+共掺玻璃光纤的激光输出性能的深入研究，关于1.5 μm附近光纤激光器的研制已较成熟。

目前最短的就是1.0 μm附近(掺Yb3+，Nd3+) 光纤激光器，1.0 μm附近光纤激光器由于在光纤通信、激光制导、倍频激光光源、抽运光源等领域的应用而得到了广泛研究。

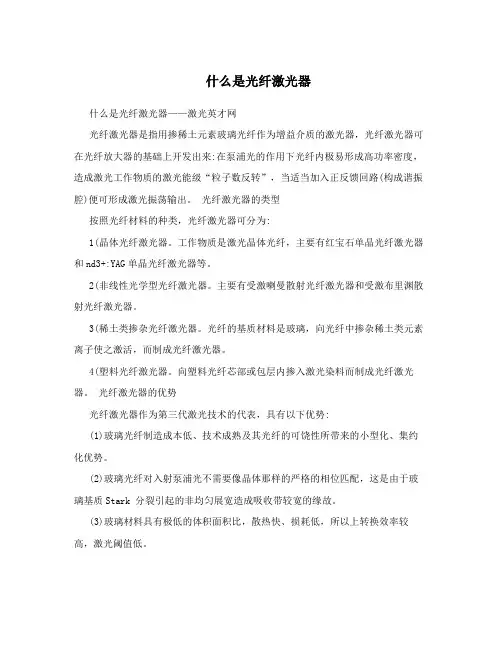

什么是光纤激光器什么是光纤激光器——激光英才网光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。

光纤激光器的类型按照光纤材料的种类，光纤激光器可分为:1(晶体光纤激光器。

工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+:YAG单晶光纤激光器等。

2(非线性光学型光纤激光器。

主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。

3(稀土类掺杂光纤激光器。

光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器。

4(塑料光纤激光器。

向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。

光纤激光器的优势光纤激光器作为第三代激光技术的代表，具有以下优势:(1)玻璃光纤制造成本低、技术成熟及其光纤的可饶性所带来的小型化、集约化优势。

(2)玻璃光纤对入射泵浦光不需要像晶体那样的严格的相位匹配，这是由于玻璃基质Stark 分裂引起的非均匀展宽造成吸收带较宽的缘故。

(3)玻璃材料具有极低的体积面积比，散热快、损耗低，所以上转换效率较高，激光阈值低。

(4)输出激光波长多:这是因为稀土离子能级非常丰富及其稀土离子种类之多。

(5)可调谐性:由于稀土离子能级宽和玻璃光纤的荧光谱较宽。

(6)由于光纤激光器的谐振腔内无光学镜片，具有免调节、免维护、高稳定性的优点，这是传统激光器无法比拟的。

(7)光纤导出，使得激光器能轻易胜任各种多维任意空间加工应用，使机械系统的设计变得非常简单。

(8)胜任恶劣的工作环境，对灰尘、震荡、冲击、湿度、温度具有很高的容忍度。

(9)不需热电制冷和水冷，只需简单的风冷。

(10)高的电光效率:综合电光效率高达20%以上，大幅度节约工作时的耗电，节约运行成本。

(11)高功率,目前商用化的光纤激光器是六千瓦。

10多种激光器全面梳理！光纤激光器应用领域广阔，细分种类可满足特殊需求光纤激光器有多种分类方法，其中较为常见的是按工作方式分类、按波段范围分类及按介质掺杂稀土元素分类。

激光器通常也是根据这三个分类中的一至两个来命名的，例如 IPG的 YLM-QCW 系列即翻译为准连续掺镱光纤激光器。

光纤激光器应用领域广泛，不同细分的激光器特质不同，适合的应用领域各异。

例如中红外波段对于人眼来说是安全的，且在水中能够被很强的吸收，是理想的医用激光光源；掺铒光纤由于其合适的波长可以打开光纤通信窗口，在光纤通信领域应用较广；绿光激光由于其可见性，在娱乐与投影等方面必不可少。

脉冲激光器峰值功率高，准连续激光器加工速度快光纤激光器按照工作方式可以分为锁模光纤激光器、调Q光纤激光器、准连续光纤激光器及连续光纤激光器。

实现脉冲光纤激光器的技术途径主要有调Q技术、锁模技术和种子源主振荡功率放大(MOPA)技术。

锁模技术可以实现飞秒或皮秒量级的脉冲输出，且脉冲的峰值功率较高，一般在百万瓦量级，但是其输出的脉冲平均功率较低；调Q光纤激光器可以获得脉宽为纳秒量级、峰值功率为千瓦量级、脉冲能量为百万焦量级的脉冲激光。

准连续激光器的脉冲宽度为微秒级，而连续激光由泵浦源持续提供能量，长时间地产生激光输出。

连续光纤激光器是高功率激光器的主要产品连续激光器的激光输出是连续的，广泛运用于激光切割、焊接和熔覆领域。

激光泵浦源持续提供能量，长时间地产生激光输出，从而得到连续激光。

连续激光器中各能级的粒子数及腔内辐射场均具有稳定分布。

其工作特点是工作物质的激励和相应的激光输出，可以在一段较长的时间范围内以连续方式持续进行，以连续光源激励的光纤激光器即为连续光纤激光器。

相比其他类型激光器，连续光纤激光器能达到相对较高的功率，IPG已经生产出单模2万瓦的连续光纤激光器，较常用于激光切割、焊接和熔覆领域。

准连续光纤激光器可双模式运转，显著提升加工速度准连续激光器可以同时在连续和高峰值功率脉冲模式下工作。

（1）掺饵光纤激光器（EDFL）的激射原理 • 由于掺饵光纤激光器的激射波段正好位于 常用的1550nm通信波段，具有较低的闭值 和较高的增益，使其成为了光纤通信系统 的重要光源而得到广泛的应用。 • 一般情况下，光纤激光器按照掺杂离子能 级结构不同可可分为三能级系统和四能级 系统
掺饵光纤激光器的能级 系统可视为三能级系 统，掺饵光纤（EDF） 经过980nm或1480nm 的泵浦激光器泵浦之 后可以激射出中心波 段为1550nm左右的激 光。
掺铒光纤激光器( EDFL) 是目前研究 最多和 已经商品化的光纤激光器。
多波长EDFL研究 发展需解决的问题
多波长EDFL都具 有较窄的增益频谱， 因此限制了更多波 长的激光振荡。
密集波分复用 ( DWDM) 技术的成 熟对多波长激光器 的性能也提出了更 高的要求。
多波长 EDFL中 E D F过长而 产生的 对环境敏感等因素 和使得 输 出波长 更加稳定且易于调 节
（4）多波长激光稳定输出条件
假设在激光腔内同时有两个频率分别为vl和叭的参在本征 模式形成振荡，则增益饱和时两个频率的光的增益系数分 别为:
其中G0（v1）和G0（v2）分别为两信号光的小信号增益系数，I1和I2分 别为两光的光强，k11、k12、k21、k22为饱和系数，其中k11、k12为自 增益饱和系数，表示了各模式的光强对自身增益的影响，k21、k22为交 叉增益饱和系数，表示每个模式对另一个模式的增益的影响。

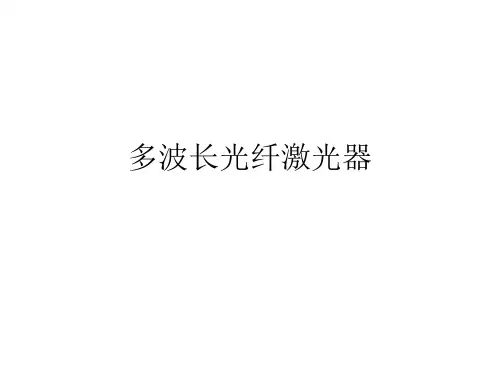

多波长光纤激光器
光纤激光器
• 光纤激光器是指用掺稀土 元素玻璃光纤作为增益介 质的激光器，光纤激光器 可在光纤放大器的基础上 开发出来：在泵浦光的作 用下光纤内极易形成高功 率密度，造成激光工作物 质的激光能级“粒子数反 转”，当适当加入正反馈 回路（构成谐振腔）便可 形成激光振荡输出。

光纤激光器原理
光纤激光器是一种使用半导体片作为基底，运用发光二极管材料将光转化为光束的激光器。

其原理是利用发光二极管片在外加一定偏压时，半导体片内部出现光子饱和效应而发射出强烈的尖峰光束，形成激光。

发光二极管片是由P型半导体和N型半导体组成的复合体，P 型半导体中的空穴梯度和N型半导体的电子梯度在此复合体中运动时会发生相互抵消的现象，因此可以为复合体的发光能量提供一个安全的保护环境。

当发光二极管片被施加电压时，空穴和电子就会向复合体中心汇集，复合体中心接近零偏压时会发生释放现象，导致光在复合体中心处释放出来。

光纤激光器可以分为峰值激光器、持续激光器和调制激光器三种类型。

峰值激光器是指一次发出一个单独的光脉冲来发射激光，其脉宽可调节脉冲发射频率；持续激光器是指把一条持续的常强光波束发射成一条脉冲的激光；调制激光器是指可以通过改变元件偏压来调节激光单元发射出来的光束的亮度。

光纤激光器的优点很多，它既可以用于局部加工，也可以用于远距离多模光栅传输，体积小，重量轻，不易受外界影响，持续发光能力强，能够发生脉冲激光，而且成本较低。

光纤激光器的分类
光纤激光器是目前应用最广泛的激光器之一，它具有高效能、高质量、高可靠性等优点，在工业、医疗、通讯、科研等领域都有广泛的应用。

根据波长、结构、工作方式等不同特点，光纤激光器可以分为很多不同类型，常见的有：
1. 波长分类：可见光激光器、红外激光器、紫外激光器等。

2. 结构分类：单模光纤激光器、多模光纤激光器、光纤放大器、光纤环形激光器等。

3. 工作方式分类：连续波光纤激光器、脉冲光纤激光器、超快光纤激光器等。

不同类型的光纤激光器在不同的应用场景中具有各自的优势，选择合适的光纤激光器可以提高工作效率和质量，降低成本和风险。

- 1 -。

光纤激光器的详细介绍光纤激光器应用范围非常广泛，包括激光光纤通讯、激光空间远距通讯、工业造船、汽车制造、激光雕刻激光打标激光切割、印刷制辊、金属非金属钻孔/切割/焊接（铜焊、淬水、包层以及深度焊接）、军事国防安全、医疗器械仪器设备、大型基础建设，作为其他激光器的泵浦源等等。

工作原理光纤是以SiO2为基质材料拉成的玻璃实体纤维，其导光原理是利用光的全反射原理，即当光以大于临界角的角度由折射率大的光密介质入射到折射率小的光疏介质时，将发生全反射，入射光全部反射到折射率大的光密介质，折射率小的光疏介质内将没有光透过。

普通裸光纤一般由中心高折射率玻璃芯、中间低折射率硅玻璃包层和最外部的加强树脂涂层组成。

光纤按传播光波模式可分为单模光纤和多模光纤。

单模光纤的芯径较小，只能传播一种模式的光，其模间色散较小。

多模光纤的芯径较粗，可传播多种模式的光，但其模间色散较大。

按折射菲菲内部可分为阶跃折射率光纤和渐变折射率光纤。

以稀土掺杂光纤激光器为例，掺有稀土离子的光纤芯作为增益介质，掺杂光纤固定在两个反射镜间构成谐振腔，泵浦光从M1入射到光纤中，从M2输出激光。

当泵浦光通过光纤时，光纤中的稀土离子吸收泵浦光，其电子呗激励到较高的激发能级上，实现了离子数反转。

反转后的粒子以辐射形成从高能级转移到基态，输出激光。

类型按照光纤材料的种类，光纤激光器可分为：1、晶体光纤激光器。

工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+：YAG 单晶光纤激光器等。

2、非线性光学型光纤激光器。

主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。

3、稀土类掺杂光纤激光器。

光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器。

4、塑料光纤激光器。

向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。

按增益介质分类为：a)晶体光纤激光器。

工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和Nd3+:Y AG 单晶光纤激光器等。

目录第一章、激光基础第二章、激光器第三章、光纤的特性第四章、光纤激光器第五章、实验室激光器型号及操作安全第一章激光基础1.1什么是激光激光在我国最初被称为“莱赛”，即英语“Laser”的译音，而“Laser”是“Light amplification by stimulated emission of radiation”的缩写。

意为“辐射的受激发射光放大”，大约在1964年，根据钱学森院士的建议，改名为“激光”。

激光是通过人工方式，用光或者放电等强能量激发特定的物质而产生的光。

激光的四大特性：高亮度、高单色性、高方向性、高相干性。

具有高亮度的激光束经过透镜聚焦后，能在焦点附近产生数千度乃至上万度的高温，这就使其能够加工几乎所有材料。

由于激光的单色性极高，从而保证了光束能精确地聚焦到焦点上，得到很高的功率密度。

1.2激光产生的基本理论1.2.1原子能级和辐射跃迁按照玻尔的氢原子理论，绕原子核高速旋转的电子具有一系列不连续的轨道，这些轨道称为能级,如图1-1。

图1-1 原子能级图当电子在不同的能级时，原子系统的能量是不相同的，能量最低的能级称为基态。

当电子由于外界的作用从较低的能级跃迁到较高的能级时，原子的能量增图1-2 电子跃迁图加，从外界吸收能量。

反之，电子从较高能级跃迁到较低能级时，向外界发出能量。

在这个过程中，若原子吸收或发出的能量是光能（辐射能），则称此过程为辐射跃迁。

发出或吸收的光的频率满足普朗克公式（hv=E2-E1）。

1.2.2受激吸收、自发辐射、和受激辐射受激吸收：处于低能级上的原子，吸收外来能量后跃迁到高能级，则称之为受激吸收。

自发辐射：由于物质有趋于最低能量的本能，处于高能级上的原子总是要自发跃迁到低能级上去，如果跃迁中发出光子，则这个过程称为自发辐射。

两个能级之间的能量差越大，自发辐射过程所放出的光子频率就越高。

如同弹琴，如果用力拉紧琴弦，琴发出的音调频率就高，反之则低。

自发辐射光极为常见，普通光源的发光就包含受激吸收与自发辐射过程。

光纤激光器：指用掺稀土元素玻璃光纤作为增益 介质的激光器，可在光纤放大器的基础上开发出来。 在泵浦光的作用下光纤内极易形成高功率密度，造成 激光工作物质的激光能级“粒子数反转”，当适当加 入正反馈回路（构成谐振腔）便可形成激光振荡输出。
光纤激光器的发展
激光器 问世不久，美国光学公司（American optical corporation）的 Snitzer 和Koester分别于1963年和1964年首先提出光纤激光器和放大器的构 思。1966年高锟和Hockham 提出了光纤通信的基本概念。1970年后光纤通 信经历研究开发阶段（1966-1976），实用化阶段（1977-1986）。1986年以 后迅速进入大规模光纤通信建设阶段。随着光通信的迅猛发展，光纤制造 工艺与半导体激光器生产技术日趋成熟，为光纤激光器和放大器的发展奠 定基础。英国的南安普敦大学和通讯研究实验室、德国汉堡技术大学、美 国的Polaroid Corporation、Bell实验室，日本的NTT、Hoya均在光纤激光器 研究中取得许多重要成果。近年来，美国IPG Photonics公司异军突起，展 示S、C、L Bands 的各种光纤放大器，高功率的EDFA，Raman光纤激光器 和双波长Raman光纤激光器，并推出各种商用掺Yb高功率光纤激光器，最 大功率达1万瓦；单模输出功率高达1000W,光束质量非常好。
高能态 亚稳态
1350nm
444III111513///222 4I9/2
下能级
钕离子（Nd3+）能级结构
3.上转换能级的结构
可见光波段激光的产生源于上转换过程。频率上转换是指来自同一 （或不同）泵浦激光器的多个光子被掺杂离子同时吸收，该离子跃迁到 能极差大于单个泵浦光子能量的能级上，使得激光器的工作频率高于泵 浦光频率的过程。

光纤激光器简介二、光纤激光器的结构和类型1.光纤激光器的结构要产生激光，必须具备工作介质、泵浦源和谐振腔这三个基本条件。

光纤激光器一般是采用掺杂光纤作为工作介质，以光纤光栅、光纤环形镜或光纤端面等作为反射镜来构成反馈腔。

光纤激光器普遍采用光泵浦，泵浦被耦合进光纤，由于光纤纤芯很细，在泵浦光的作用下光纤内容易形成高功率密度，造成激光工作介质的能级上“粒子数反转”，再加上合适的反馈装置构成谐振腔，就能够产生激光振荡。

1.1 泵浦方式(1)小功率LD端面泵浦.。

采用一定的耦合系统将泵浦光会聚到较小的激光介质表面,可以实现激光器表面处的高泵浦功率密度,实现对激光介质的高效泵浦.这种小功率激光器的单模纤芯直径只有9um，它只能采用端面泵浦，无法承受太高的功率密度。

同时单模纤芯对LD的模式提出了严格的要求，只有单模光才可以耦合进纤芯进行有效泵浦，但是大功率单模LD至今无法实现，该种结构一直局限于光通信领域。

(2)高功率泵浦.其中一个典型的结构及时采用杈纤进行侧面泵浦,其结构如图1.2 谐振腔结构(1)线形腔a. DBR光线激光器. DBR光纤激光器使用两个较高反射率的光纤光栅作为反射镜，将其置于掺杂光纤的两端，构成线形激光谐振腔来增强模式选择。

b.DFB光纤激光器. 是利用直接在稀土掺杂光纤写入的光栅来构成谐振腔的。

(2)环形腔光纤环形谐振腔的结构如图..1.3增益介质现在大部分的光线激光器都采用掺杂光纤作为增益介质。

目前,比较成熟的有源光纤中掺入的稀土离子有Er3+、Nd3+、Yb3+。

掺铒光纤在1.55um波长具有很高的增益，对应低损耗第三通信窗口，由于其潜在的应用价值，掺铒光纤激光器发展十分迅速。

掺镱光纤激光器是1.0-1.2um 波长的通用源，Yb3+具有相当宽的吸收带（800-1064nm）以及相当宽的激发带（970-1200nm），故泵浦源的选择非常广泛且泵浦源和激光都没有受激态吸收。

2.光纤激光器的类型2.1 按照光纤材料的种类，光纤激光器可分为：(1) 晶体光纤激光器。

光纤激光器销量和分类1.引言1.1 概述概述部分内容:光纤激光器作为一种重要的激光器件，广泛应用于各个领域。

随着技术的不断进步和市场需求的增加，光纤激光器不仅在销量上呈现出持续增长的趋势，并且在分类上也越来越多样化。

本文将着重探讨光纤激光器的销量和分类问题。

在销售趋势方面，我们将分析光纤激光器的销售情况及其发展趋势。

在影响因素方面，我们将研究光纤激光器市场中的主要影响因素，并分析其对销售量的影响程度。

在光纤激光器的分类方面，我们将基于工作原理和输出功率两个维度进行分类。

在基于工作原理分类中，我们将介绍光纤激光器的工作原理及其在不同领域的应用。

在基于输出功率分类中，我们将介绍光纤激光器的输出功率及其在不同场景下的适用性。

通过对光纤激光器销量和分类的深入研究，我们旨在为读者提供更全面和准确的了解。

同时，我们也希望通过本文的撰写能够促进光纤激光器市场的发展，并为相关产业的进步提供有价值的参考。

1.2 文章结构本文将按照以下顺序介绍光纤激光器销量和分类的相关内容。

首先，我们将在引言部分提供一个概述，简要介绍光纤激光器的基本概念和应用领域。

接下来，我们将详细阐述文章的结构，分为引言、正文和结论三个部分。

在正文部分，我们将分别探讨光纤激光器销量和光纤激光器分类两个主要主题。

在光纤激光器销量部分，我们将首先分析过去一段时间光纤激光器的销售趋势，包括销量的增长、下降或保持稳定的情况。

接着，我们将探讨影响光纤激光器销量的因素，如市场需求、技术进步和竞争环境等。

在光纤激光器分类部分，我们将根据工作原理和输出功率两个维度对光纤激光器进行分类。

首先，我们将介绍基于工作原理的分类方法，包括连续波光纤激光器、脉冲光纤激光器和调Q光纤激光器等。

然后，我们将根据输出功率的大小将光纤激光器分为低功率、中功率和高功率三类。

最后，在结论部分，我们将总结光纤激光器销量和分类的主要内容。

我们将简要回顾光纤激光器销量的趋势和影响因素，并对光纤激光器的分类进行概括和提出一些建议。

盘点工业生产中常用的几种激光器
目前，光纤激光器在工业加工领域扮演了极为关键的角色，特别是在高功率激光加工中。

不同类型激光器，在特性上存在差异，因而在不同行业领域中适用性各不相同。

那么我们就来区分一下激光的种类和应用吧。

按照工作物质进行划分，激光器可以分为气体激光器，包括了CO2激光器、He-Ne激光器等；以液体染料作为泵浦源的液体激光器；固体激光器，Nd：YAG、Nd：YVO4、Yb：YLP等；半导体激光器等等。

按照工作方式进行区分，则可以分为连续型激光器和脉冲型激光器。

从基本工作原理上来看，各种激光器大同小异，包括泵浦源、光学谐振腔和增益介质三部分。

在激光打标方面，常用的激光器有YAG灯泵浦固体激光器、侧面泵浦固体激光器、端面泵浦固体激光器、光纤激光器、CO2激光器。

就打标加工而言，由于加工深度和强度并不是很高，因此许多激光器在这一方面均能胜任。

侧面泵浦和端面泵浦主要只是在泵浦方向上的差别。

CO2 激光器是远红外光频段波长为10.6微米的气体激光器，采用CO2气体作为泵浦介质。

再加上高电压，使得稀薄气体中产生自激导电，进而使气体分子释放出激光。

激光技术在工业上的应用十分广泛，可是却让人觉得离我们的生活距离有点远。

而在我们的日常生活中，其实许多地方都能看到激光加工的影子。

比如说平时购买商品时，看到的标码，服饰上的配饰配件也有许多是激光加工而成，以前常见的CD/DVD，工作中经常会用到的激光打印机，激光防伪标志，购物付款时售货员用的条形码扫描器等等。

激光器的种类其实远不止上述这些，并且随着科技的不断发展，激光技术也在不断向更多领域渗透，为我们的生活带来更多的改变。
