污水泵的八种叶轮

污水泵的工作原理污水泵是一种用于将污水从低处输送到高处或者远距离的设备。

它主要由机电、泵体、叶轮、密封装置和控制系统等组成。

下面将详细介绍污水泵的工作原理。

1. 机电：污水泵的机电通常采用交流机电或者直流机电。

机电通过提供动力，驱动泵体中的叶轮旋转，从而产生吸入和排出污水的动力。

2. 泵体：泵体是污水泵的主要部份，它通常由铸铁、不锈钢或者塑料等材料制成。

泵体内部有一个腔室，通过进口和出口连接污水管道。

3. 叶轮：叶轮是泵体内的旋转部件，它通常由铸铁或者不锈钢制成。

叶轮上有一些叶片，当机电驱动叶轮旋转时，叶片将污水吸入泵体并将其推向出口。

4. 密封装置：为了防止污水泵在工作过程中泄漏，泵体和机电之间需要安装密封装置。

常见的密封装置有填料密封和机械密封两种。

填料密封通过填充密封材料，如软组织、聚四氟乙烯等，来实现密封效果。

机械密封则通过机械结构来实现密封。

5. 控制系统：污水泵通常需要配备一个控制系统，用于监测和控制泵的运行状态。

控制系统可以根据污水管道的压力、液位或者时间等参数来自动启停泵，以保证污水的正常排放。

污水泵的工作原理如下：1. 启动：当控制系统检测到需要排水时，它会发出信号启动机电。

机电开始运转，驱动叶轮旋转。

2. 吸水：随着叶轮的旋转，污水被吸入泵体的腔室中。

泵体的进口处通常设有过滤网，用于阻挠较大颗粒的污物进入泵体。

3. 排水：当污水进入泵体后，叶轮的旋转将污水推向出口。

同时，泵体的出口处通常也设有过滤网，用于阻挠污水中的固体颗粒进入排水管道。

4. 住手：当污水泵完成排水任务或者达到设定的运行时间后，控制系统将发出住手信号，机电住手运转，泵体住手工作。

需要注意的是，污水泵在工作过程中应定期进行维护和清洁，以确保其正常运行和延长使用寿命。

此外，污水泵的选型和安装也需要根据具体的使用需求和环境条件进行合理选择和布置。

以上是关于污水泵的工作原理的详细介绍。

污水泵通过机电驱动叶轮旋转，实现污水的吸入和排出。

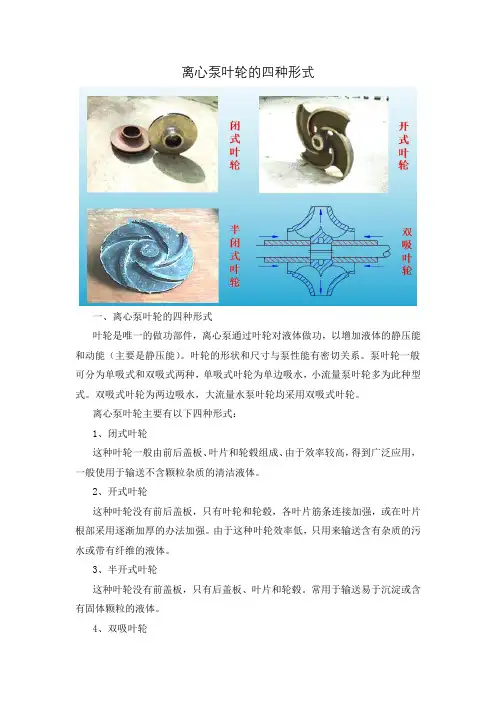

离心泵叶轮的四种形式
一、离心泵叶轮的四种形式
叶轮是唯一的做功部件，离心泵通过叶轮对液体做功，以增加液体的静压能和动能（主要是静压能）。

叶轮的形状和尺寸与泵性能有密切关系。

泵叶轮一般可分为单吸式和双吸式两种，单吸式叶轮为单边吸水，小流量泵叶轮多为此种型式。

双吸式叶轮为两边吸水，大流量水泵叶轮均采用双吸式叶轮。

离心泵叶轮主要有以下四种形式：
1、闭式叶轮
这种叶轮一般由前后盖板、叶片和轮毂组成、由于效率较高，得到广泛应用，一般使用于输送不含颗粒杂质的清洁液体。

2、开式叶轮
这种叶轮没有前后盖板，只有叶轮和轮毂，各叶片筋条连接加强，或在叶片根部采用逐渐加厚的办法加强。

由于这种叶轮效率低，只用来输送含有杂质的污水或带有纤维的液体。

3、半开式叶轮
这种叶轮没有前盖板，只有后盖板、叶片和轮毂。

常用于输送易于沉淀或含有固体颗粒的液体。

4、双吸叶轮
这种叶轮犹如两个单吸叶轮背靠背贴合在一起，液体双面进入叶轮，适用于流量较大的场合。

叶轮类型及特点
叶轮类型及其特点：
1. 轴向流叶轮：具有较小的径向高度和较大的轴向深度，适用于高速流量和低扬程的泵。

优点是具有高效率和较小的体积，但是对于高扬程而言则不太适用。

2. 混流叶轮：结合了轴向流和径向流的特点，适用于高流量和中等扬程的泵。

优点是具有高效率、较小的体积和低噪音，但是受到可靠性和使用寿命的限制。

3. 放射流叶轮：具有较大的径向高度和小的轴向深度，适用于高扬程和低流量的泵。

优点是能够承受高压力和高扬程，但是效率相对较低，且需要更多的动力支持。

4. 切割式叶轮：具有缺口和切割边缘的叶片，适用于处理高含有杂质的介质。

优点是易于清洁，但是造成了损失，因为切割边缘会影响效率。

5. 剪切式叶轮：由剪切叶片和基带组成，适用于高速和泥浆泵。

优点是具有高剪切力和流量，但是通常需要更高的能源消耗。

6. 螺旋叶轮：由不同材料的螺旋形组成，适用于处理高浓度介质。

优点是具有极高的吸收能力及高效率，但是具有较大的体积。

德国HOMA制泵公司生产的多系列潜水排污泵在行业中具有很多优势。

德国HOMA公司利用其强大的技术和制造优势，并根据不同的输送工艺条件配备不同结构形式的叶轮，很大程度地满足不同输送工艺的需要，从而形成了能够满足感各种工艺需求的潜污泵系列产品。

下面就HOMA公司的出品的潜污泵的叶轮的结构形式及其应用特点作个简单介绍：潜污泵的叶轮主要有2大类，一类是开式叶轮，另一类是闭式叶轮开式叶轮主要应用于一些小型的家用或商用潜污泵上，根据不同工艺流程会配备不同材质和形式的叶轮。

主要有以下几类产品：1. 开式单通道叶轮：主要应用于泵送含有较大数量悬浮物的介质，效率比较低，输送的液体的压力不是很高；通常是在小型泵中使用较多的结构。

其叶轮拥有螺旋形的形状，在泵送含有纤维的物料时不容易被缠绕，是小型泵中防止叶轮被异物阻塞的结构中比较可靠的结构之一。

其材质主要是铸铁或不锈钢。

HOMA泵中的TP28M、TP30M和TCM系列的泵中的叶轮结构就是采用的这种开式单通道叶轮。

2. 涡流式叶轮：这是HOMA公司小型泵中常用的叶轮结构形式之一，叶轮采用耐磨玻璃纤维增强尼龙或铸铁材质，在运行过程中可产生涡流水流，可抽取含较多杂物、长纤维物质的液体。

主要用于含有纤维状杂质和含有气泡的污水和废水的输送。

HOMA 泵中的TP28V、TP30V、TP50V、TP53V、TP70V、TCV等小型泵采用的都是这种结构的叶轮。

在大型泵中的V型系列潜污泵也是采用的涡流式叶轮结构。

3. 开式多通道叶轮：开式结构的叶轮，通常采用比较耐磨的铸钢或不锈钢材质制造，常用于被污染的和沾有淤泥的带有固体的污水和废水的输送。

结构咋小型泵中使用较多。

HOMA的C系列、CR系列、H系列的泵使用这种叶轮结构；闭式叶轮主要应用于一些比较大型的、需要泵送含有杂质的污水泵中，主要有以下几种形式：1. 闭式单通道叶轮：这个是在雨水泵结构使用最多的一种结构形式，闭式单通道叶轮具有强大的通流和通异物的能力，是真正意义上的无阻塞叶轮，通过HOMA公司的技术人员的优化设计，配有闭式单通道叶轮的MXS系列的潜污泵的使用性能享誉世界，是间歇式运行的潜污泵中的一颗璀璨的明星。

离心泵叶轮的类型及选用原则离心泵是一种常见的泵类设备，其叶轮的类型对泵的性能和工作效果有着重要的影响。

以下是关于离心泵叶轮的类型及选用原则的介绍。

离心泵叶轮的类型：1.封闭叶轮：封闭叶轮是离心泵最基本的叶轮类型，其叶片完全包裹在叶轮的内部，用于处理清水和低浓度液体。

2.开放叶轮：开放叶轮与封闭叶轮相比，其叶片仅部分罩在叶轮之内，使泵能处理高浓度固体颗粒或高粘度液体，例如：污水、污泥等。

3.多级叶轮：多级叶轮又称为复式叶轮，其由多个转子组成。

通过多级叶轮的设计，可以达到更高的扬程和流量，适用于需要较高扬程的场合。

4.翼型叶轮：翼型叶轮的叶片前缘为弯曲外凸形状，使流体受到更大的力，同时减小了压力梯度，并减小了涡流损失，提高了泵的效率。

5.异型叶轮：异型叶轮是通过在叶片上添加凹凸结构来改变流体的流动状态，例如：斜轴叶轮、斜槽叶轮等。

这种叶轮形式适用于处理特殊流体或特殊工况。

离心泵叶轮的选用原则：1.流量要求：首先，根据工艺流程或系统需求确定所需的流量大小。

根据流量大小选择对应的叶轮类型和叶轮直径，以满足流量要求。

2.扬程要求：根据水泵的扬程要求选择适当的叶轮类型和叶轮直径，以满足扬程要求。

对于需要较高扬程的场合，可以选择多级叶轮的离心泵。

3.工作流体性质：考虑所需要处理的流体的性质，包括温度、浓度、含有固体颗粒的程度等。

对于高温、高浓度或含有固体颗粒的流体，可以选择开放叶轮或异型叶轮的离心泵。

4.压力损失：根据系统中的压力损失情况选择叶轮类型。

翼型叶轮由于其结构的特点可以减小压力梯度，减小压力损失，并提高泵的效率。

5.维护和维修：考虑泵的维护和维修成本。

一些叶轮结构复杂的离心泵对于维修和维护的要求更高，因此在选用叶轮时需要考虑维护和维修成本。

总之，离心泵叶轮的选用应根据流量要求、扬程要求、工作流体性质、压力损失以及维护和维修成本等方面进行综合考虑，以选择最适合的叶轮类型和叶轮直径，以确保泵的正常运行和高效工作。

离心叶轮类型作用介绍离心泵中的叶轮类型在设计上有所不同，具体取决于所处理的流体，设计是低压还是高压，以及设计的装置是自吸还是处理诱导气体。

在选择过程中以确保在过程和维护期间的预期结果之间实现正确的平衡，同时确保获得最大的过程效率。

通常，径向叶片靠得越近，公差越小，叶轮设计越封闭，效率越高，但由于自由通道的限制，固体处理能力越低。

下面列出了10种不同类型、它们的优点以及它们可以使用的流体类型：（一）叶轮类型和流型1、封闭式（离心式、多级和第一级侧通道泵）专为含有小颗粒的清洁流体而设计，由于其与内壳的紧密间隙以及叶轮叶片之间带有耐磨环的封闭式叶轮，因此是效率最高的设计。

固体处理能力由叶轮中前后通道之间的空间定义，对于小型装置，该空间可以以微米为单位进行测量。

在离心力引导流体通过叶片之前，流体被吸入叶轮眼（中心），然后被引向泵壳的侧面，并通过出口排出。

2、双吸（分体式和双吸设计）这种设计主要用于中开式泵壳，使泵能够同时通过叶轮叶片的两侧抽取液体。

通常用于干净的液体，在高流量和相对较低的水头下没有固体，双蜗壳同时向两侧进料。

该装置在单个套管内提供尽可能高的流量。

3、柔性（柔性叶轮设计）柔性叶轮这种设计由弯曲的橡胶叶片组成，这些叶片与泵壳保持接触，使装置能够自吸。

专为处理干净、粘稠和含固体的液体而设计，刀片之间适合固体颗粒，这意味着该装置可以处理悬浮固体，例如直径达 25 毫米的水果块。

低剪切设计，由于叶轮接触外壳，转速小于1400rpm。

4、开式叶轮在这种设计中，只有叶片是可见的，使该装置能够处理大块固体，并且易于清洁。

由于其较大的自由通道面积，它的效率低于其他类型。

由于缺少侧壁，这种设计难以产生高压，但可以容纳大的固体。

5、半开式（离心泵和垃圾泵）半开式在这种形状内，宽通道可以处理大的固体颗粒而不会堵塞。

专为大容量和低压污水处理或工业中的腐蚀性工艺应用而设计。

6、水性叶轮它的外观类似于正弦波声波，不同于任何其他设计。

污水泵有哪几种叶轮类型污水泵属于无堵塞泵的一种，具有多种形式：如潜水式和干式两种，最通常的潜水污水泵WQ类型类型、最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。

主要用于输送城市污水、粪便或液体含有纤维。

等固体颗粒的介质，通常被输送介质的温度不大于80℃。

由于被输送的介质中含有易缠绕或聚束的纤维物。

因此容易堵塞泵流道、泵一旦堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。

给城市生活和环保排污带来严重的影响。

因此，抗堵性和可靠性的一个重要因素是污水泵的质量。

从性能上来讲，污水泵具有陡降的扬程曲线，功率曲线较平坦。

污水泵采用的压水室最常见的是蜗壳，在内装式潜水泵中多选用径向导叶或流道式导叶。

蜗壳有螺旋型、环型和中介型三种。

螺旋形蜗壳基本上不用在污水泵中。

环形压水室由于结构简单制造方便在小型污水泵上采用的较多。

但由于中介型(半螺旋形)压水室的出现环形压水室的应用范围逐渐变小。

因中介型压水室兼具有螺旋的高效率性和环形压水室的高通透性。

已越来越受到制造厂家的关注。

下面分别介绍一下污水泵叶轮类型：1、叶轮结构类型：叶轮的结构分为四大类：叶片式(开式、闭式)、旋流式、流道式、(包括单流道和双流道)螺旋离心式四种，开式半开式叶轮制造方便，当叶轮内造成堵塞时，可以很容易的清理及维修，但在长期运行中，在颗粒的磨蚀下会使叶片与压水室内侧壁的间隙加大，从而使效率降低。

并且间隙的加大会破坏叶片上的压差分布。

不仅产生大量的旋涡损失，而且会使泵的轴向力加大，同时，由于间隙加大，流道中液体的流态的稳定性受到破坏，使泵产生振动，该种型式叶轮不易于输送含大颗粒和长纤维的介质，从性能上讲，该型式叶轮效率低，最高效率约相当于普通闭式叶轮的92%左右，扬程曲线比较平坦。

2、旋转叶轮：采用该类型叶轮的污水泵，因为叶轮部分或全部缩离压水室流道。

所以无堵塞性能好，颗粒和长纤维的通过能力较强。

颗粒在水压力室内流动靠叶轮旋转产生的涡流的推动下运动，悬浮颗粒运动本身不产生能量，流道内和液体交换能量。

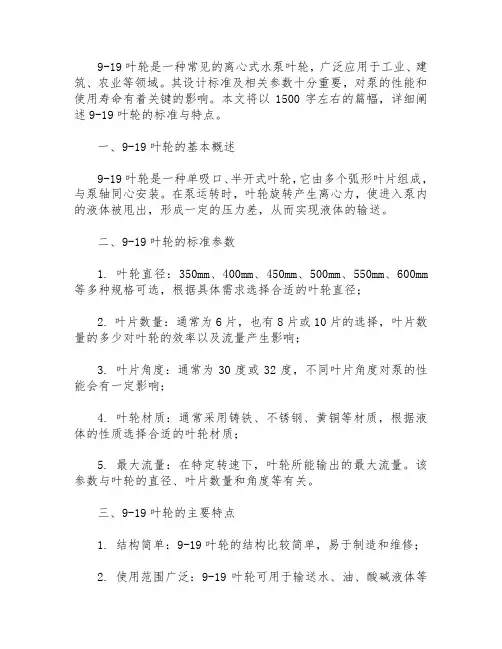

9-19叶轮是一种常见的离心式水泵叶轮，广泛应用于工业、建筑、农业等领域。

其设计标准及相关参数十分重要，对泵的性能和使用寿命有着关键的影响。

本文将以1500字左右的篇幅，详细阐述9-19叶轮的标准与特点。

一、9-19叶轮的基本概述9-19叶轮是一种单吸口、半开式叶轮，它由多个弧形叶片组成，与泵轴同心安装。

在泵运转时，叶轮旋转产生离心力，使进入泵内的液体被甩出，形成一定的压力差，从而实现液体的输送。

二、9-19叶轮的标准参数1. 叶轮直径：350mm、400mm、450mm、500mm、550mm、600mm 等多种规格可选，根据具体需求选择合适的叶轮直径；2. 叶片数量：通常为6片，也有8片或10片的选择，叶片数量的多少对叶轮的效率以及流量产生影响；3. 叶片角度：通常为30度或32度，不同叶片角度对泵的性能会有一定影响；4. 叶轮材质：通常采用铸铁、不锈钢、黄铜等材质，根据液体的性质选择合适的叶轮材质；5. 最大流量：在特定转速下，叶轮所能输出的最大流量。

该参数与叶轮的直径、叶片数量和角度等有关。

三、9-19叶轮的主要特点1. 结构简单：9-19叶轮的结构比较简单，易于制造和维修；2. 使用范围广泛：9-19叶轮可用于输送水、油、酸碱液体等各种液体；3. 出口压力高：9-19叶轮的出口压力相对较高，适用于远距离输送；4. 高效率：9-19叶轮的叶片设计采用了先进的涡轮流道技术，具有高效率和优良的水力性能；5. 叶轮规格多样：9-19叶轮的规格丰富，可以根据液体的性质和使用要求选择合适的叶轮规格。

四、 9-19叶轮的应用及注意事项1. 泵的选型：在选择9-19叶轮泵时，需要根据输送液体的性质、输送距离和流量等参数，合理选择泵的规格和驱动方式；2. 安装注意事项：安装9-19叶轮泵时，要确保泵与管道之间的连接处密封可靠，避免泄漏；3. 维护保养：对于长期运行的9-19叶轮泵，定期进行清洗、检查和维护，及时更换叶轮和轴承等易损件，以延长泵的使用寿命。

污水泵的工作原理污水泵是一种用于排放和输送污水的设备，广泛应用于城市污水处理厂、工业生产和建筑排水系统等领域。

它的工作原理是通过电动机驱动叶轮旋转，产生离心力将污水吸入泵内，然后通过管道将污水排放到指定的地方。

一、污水泵的组成部分1. 电动机：污水泵的动力来源，通常使用交流电动机或直流电动机。

2. 叶轮：叶轮是污水泵的核心部件，它负责将污水吸入泵内并产生压力，常见的叶轮类型有离心叶轮和搅拌叶轮。

3. 泵体：泵体是污水泵的外壳，起到支撑和固定其他部件的作用，通常由铸铁或不锈钢制成。

4. 导叶：导叶是位于叶轮周围的固定导向装置，能够引导污水流向出口管道，提高泵的效率。

5. 机械密封：机械密封是污水泵的关键部件之一，它能够防止泵内污水泄漏到外部环境。

6. 进出口管道：进出口管道连接泵体和外部环境，起到输送污水的作用。

二、1. 吸入过程：当污水泵开始运行时，电动机驱动叶轮高速旋转，产生离心力。

污水通过进口管道进入泵体，受到离心力的作用被吸入叶轮。

2. 压送过程：随着叶轮的旋转，污水被推向泵体的出口管道。

在这个过程中，叶轮的旋转速度和叶轮的几何形状决定了泵的流量和扬程。

3. 排放过程：污水从出口管道排放到指定的地方，可以是污水处理厂、河流或其他排放点。

排放过程中，泵的压力和流量会逐渐降低，直到达到设定的工作条件。

三、污水泵的工作参数1. 流量：流量是指单位时间内通过泵的污水量，通常以立方米/小时或升/秒表示。

2. 扬程：扬程是指污水泵能够提升污水的高度差，通常以米或千米表示。

3. 功率：功率是指电动机提供给污水泵的能量，通常以千瓦或马力表示。

4. 效率：效率是指污水泵将电能转化为机械能的比例，通常以百分比表示。

5. 进口直径和出口直径：进口直径和出口直径是指泵体进口和出口的管道直径，通常以毫米或英寸表示。

四、污水泵的应用领域1. 城市污水处理厂：污水泵在城市污水处理厂中起到关键作用，能够将污水从收集池或污水井中抽取到处理设备进行处理。

水泵叶轮种类
水泵是一种常见的机械设备，用于将液体从一处输送到另一处。

水泵的核心部件是叶轮，它是将电机的旋转动力转化为液体流动能力的关键部件。

根据叶轮的不同形状和结构，水泵叶轮可以分为以下几种类型。

1.离心叶轮
离心叶轮是最常见的水泵叶轮类型。

它的结构类似于风扇，由多个弯曲的叶片组成。

当电机旋转时，离心叶轮也会旋转，将液体从中心吸入，然后通过离心力将液体向外推送。

离心叶轮适用于输送低粘度的液体，如清水、污水等。

2.混流叶轮
混流叶轮是一种介于离心叶轮和轴流叶轮之间的叶轮类型。

它的叶片既有弯曲的部分，也有直线的部分。

当电机旋转时，混流叶轮会将液体旋转并向前推进，同时也会将液体沿着轴向推进。

混流叶轮适用于输送高流量、低扬程的液体，如海水、河水等。

3.轴流叶轮
轴流叶轮是一种叶片呈螺旋状的叶轮类型。

当电机旋转时，轴流叶轮会将液体沿着轴向推进，同时也会将液体旋转。

轴流叶轮适用于输送高流量、高扬程的液体，如冷却水、灌溉水等。

4.旋涡叶轮
旋涡叶轮是一种叶片呈螺旋状的叶轮类型，与轴流叶轮类似。

但是旋涡叶轮的叶片更加弯曲，形成了一个旋涡状的流动。

当电机旋转时，旋涡叶轮会将液体旋转并向前推进。

旋涡叶轮适用于输送高粘度、高含固量的液体，如污泥、石油等。

不同类型的水泵叶轮适用于不同的液体输送场景。

在选择水泵时，需要根据液体的性质、流量、扬程等因素来选择合适的叶轮类型，以确保水泵的正常运行。

水泵叶轮材料
水泵叶轮是水泵的核心部件之一，其材料的选择对水泵的性能和使用寿命有着
重要的影响。

在选择水泵叶轮材料时，需要考虑到叶轮在工作过程中所承受的压力、速度、介质的腐蚀性、耐磨性等因素。

下面将介绍几种常见的水泵叶轮材料及其特点。

1. 铸铁叶轮。

铸铁叶轮是一种常见的水泵叶轮材料，其主要优点是价格低廉、易加工，而且
具有较好的耐磨性能。

但是铸铁叶轮的耐腐蚀性较差，容易受到介质的侵蚀，因此在介质腐蚀性较强的场合不宜选用铸铁叶轮。

2. 不锈钢叶轮。

不锈钢叶轮具有良好的耐腐蚀性能，适用于输送腐蚀性介质的水泵。

不锈钢叶
轮的耐磨性能较好，使用寿命长，但价格较高，加工难度也较大。

3. 铜合金叶轮。

铜合金叶轮具有良好的导热性能和耐腐蚀性能，适用于输送高温介质的水泵。

铜合金叶轮的耐磨性能较好，但价格较高，适用于一些特殊工况下的水泵。

4. 聚合物叶轮。

聚合物叶轮具有良好的耐腐蚀性能和耐磨性能，适用于输送腐蚀性介质的水泵。

聚合物叶轮的价格较低，但其耐高温性能较差，不适用于输送高温介质的水泵。

总的来说，选择水泵叶轮材料时需要根据具体工况和介质的特性来进行综合考虑。

在一般情况下，不锈钢叶轮是一个较为理想的选择，具有良好的耐腐蚀性能和耐磨性能，适用于大多数工况。

当介质腐蚀性较强或温度较高时，可考虑选择铜合金叶轮或聚合物叶轮。

而铸铁叶轮则适用于一些要求不高的一般工况。

综上所述，水泵叶轮材料的选择需要根据具体工况和介质特性进行综合考虑，以确保水泵在工作过程中具有良好的性能和使用寿命。

污水泵的工作原理污水泵是一种专门用于排放和处理污水的设备，它的工作原理是通过机械力将污水从低处抽送到高处或者远离源头。

下面将详细介绍污水泵的工作原理。

一、污水泵的组成部份污水泵通常由电动机、泵体、叶轮、密封装置和控制系统等几个主要部份组成。

1. 电动机：污水泵的电动机通常采用三相异步电动机，它提供了驱动力来运转泵体和叶轮。

2. 泵体：泵体是污水泵的外壳，通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性能。

3. 叶轮：叶轮是泵体内部的旋转部件，它通过旋转产生离心力，将污水抽送出去。

叶轮通常由铸铁、不锈钢等材料制成，具有良好的耐磨性能。

4. 密封装置：密封装置用于防止泵体内的污水泄漏到外部环境。

常见的密封装置有机械密封和填料密封两种形式。

5. 控制系统：控制系统用于监测和控制污水泵的运行状态，通常包括电气控制柜、传感器、自动开关等设备。

二、污水泵的工作原理污水泵的工作原理可以分为以下几个步骤：1. 启动：当污水泵开始工作时，电动机通过电源供电，驱动叶轮旋转。

2. 吸入污水：当叶轮旋转时，由于离心力的作用，污水从进水口被吸入泵体内部。

3. 压缩和排放：污水被吸入泵体后，叶轮的旋转使得污水被压缩，并通过出水口排放出去。

4. 密封处理：为了防止泵体内的污水泄漏，污水泵通常采用密封装置进行密封处理。

5. 控制系统监测：控制系统会实时监测污水泵的运行状态，一旦发现异常情况，如过载、阻塞等，会及时进行报警或者自动停机。

三、污水泵的应用领域污水泵广泛应用于城市排污系统、工业废水处理、农田灌溉、建造排水等领域。

它能够有效地将污水从低处抽送到高处或者远离源头，保证了环境的清洁和人民的生活质量。

四、污水泵的选型和维护在选择污水泵时，需要考虑污水的流量、扬程、污水的性质和环境条件等因素。

同时，定期进行维护和保养也是保证污水泵正常工作的重要措施，包括清洗泵体、更换密封装置、检查电气系统等。

总结：污水泵是一种重要的排污设备，它通过机械力将污水从低处抽送到高处或者远离源头。

叶轮设计结构叶轮是泵的核心部件，其设计结构对泵的性能和效率有着重要影响。

根据不同的分类方式，叶轮的设计结构也有所不同。

按照流道形式，叶轮可以分为闭式、半开式和开式三种类型。

1. 闭式叶轮：由叶片与前、后盖板组成。

闭式叶轮的效率较高，制造难度较大，在离心泵中应用最多。

2. 半开式叶轮：一般有两种结构，其一为前半开式，由后盖板与叶片组成，此结构叶轮效率较低，为提高效率需配用可调间隙的密封环；另一种为后半开式，由前盖板与叶片组成，由于可应用与闭式叶轮相同的密封环，效率与闭式叶轮基本相同，且叶片除输送液体外，还具有（背叶片或副叶轮的）密封作用。

半开式叶轮适于输送含有固体颗粒、纤维等悬浮物的液体。

半开式叶轮制造难度较小，成本较低，且适应性强，在炼油化工用离心泵中应用逐渐增多，并用于输送清水和近似清水的液体。

3. 开式叶轮：只有叶片及叶片加强筋，无前后盖板的叶轮（开式叶轮叶片数较少2-5 片)。

叶轮效率低,应用较少，主要用于输送黏度较高的液体，以及浆状液体。

按照叶片的形状，叶轮可以分为单曲率叶片和双曲率叶片两种类型。

1. 单曲率叶片：也称圆柱叶片，这种叶片的表面是单向弯曲的，因圆柱表面是单向弯曲的面，所以称为圆柱叶片。

2. 双曲率叶片：叶片表面是双向弯曲的面，即空间曲面，又称扭曲叶片。

为了完整而清楚地表示叶轮的几何形状，现引入两个辅助面：平面和轴面。

平面是垂直抽线的平面，轴面是过轴心线的平面，轴面和平面都可以作任意多个。

水力机械的过流部分采用相应的平面和轴面投影来表示。

平面投影和一般机械制图的侧视图相同，在平面投影图上，反映径向和圆周方位的形状。

叶轮的平面投影可以从叶轮前面或后面（包括去掉相应的盖板）去投视。

至于叶片的弯曲情况，要借助平面投影看出。

此外，在叶轮的设计过程中，还需要考虑叶轮的直径、转速、叶片数、包角等参数。

这些参数的选择和优化对于叶轮的性能和效率也有着至关重要的影响。

总的来说，叶轮设计结构是一个复杂的过程，需要综合考虑多种因素。

水泵各部分结构及原理介绍水泵是一种将液体（水）从低处输送到高处的设备，广泛应用于工农业生产、城市供水、矿山排水等领域。

下面将从结构和原理两个方面介绍水泵的各部分。

1.水泵的结构1.1泵体：水泵的外壳，通常由灰铸铁、铸钢或不锈钢制成，起到支撑和保护内部部件的作用。

1.2叶轮：叶轮位于泵体内部，是水泵的主要部件。

根据叶轮的构造形式不同，可以分为离心泵和容积泵两种。

1.2.1离心泵叶轮：离心泵的叶轮由转盘、叶片等部件组成，其作用是将液体加速，并沿离心方向排出。

叶轮通常由铸铁、不锈钢、铜合金等材料制成。

1.2.2容积泵叶轮：容积泵的叶轮通常由一个或多个齿形构件组成，通过叶轮的旋转运动，使液体在吸入侧产生负压，然后推送到排出侧。

叶轮通常由铸铁、铜合金、不锈钢等材料制成。

1.3导流环（导轮）：导流环位于叶轮后面，起到导流作用，使液体流向出口方向。

1.4轴承：轴承支撑转轴，减少摩擦，保证叶轮正常运转。

常用的轴承材料有铜合金或耐磨涂层。

1.5密封装置：密封装置用于防止泵体与进出口之间的泄漏。

常见的密封装置有填料密封和机械密封两种。

2.水泵的工作原理水泵的工作原理基于能量守恒定律，通过叶轮的旋转运动转化涡旋动能为液体的动能，从而实现液体的输送。

2.1离心泵的工作原理：离心泵通过转子（叶轮）的旋转，产生离心力，使液体产生加速，从而形成液体的动能。

当液体从进口进入离心泵后，经过叶轮的加速作用后，液体的能量增加，压力增大，然后沿着叶轮的离心方向被排出到出口。

离心泵的工作原理类似于离心离心甩干机，即液体在叶轮作用下产生离心力，排出到离心方向。

2.2容积泵的工作原理：容积泵通过叶轮的旋转运动改变排量，实现液体的吸入和排出。

容积泵的叶轮由一个或多个齿形构件组成，液体从进口处进入泵体后，由于叶轮旋转，使液体在齿间的容积不断变化，从而在吸入侧产生负压，将液体吸入，然后随着叶轮的旋转，将液体推送到排出侧。

容积泵的工作原理类似于人体的心脏泵，即通过不断变化的容积来吸入和排出血液。

水泵叶轮种类
水泵叶轮是水泵的重要组成部分，它的种类与选用直接影响着水泵的性能和使用效果。

根据叶轮的形状和结构特点，水泵叶轮可以分为以下几种类型：
1. 开式叶轮：叶片开放，中心孔与轴线平行，适用于输送含有杂质或纤维的液体。

2. 半开式叶轮：叶片结构介于开式叶轮和闭式叶轮之间，适用于输送特殊介质。

3. 闭式叶轮：叶片封闭，中心孔与轴线垂直，适用于输送干净的液体。

4. 潜水式叶轮：叶轮与电机同体设计，主要用于潜水泵和深井泵等场合。

5. 转子式叶轮：叶片固定在转子上，通过转子的旋转带动水流动，适用于高速水泵。

6. 蜗壳式叶轮：叶片和蜗壳紧密结合，能够使水流动势更加稳定，适用于低速水泵。

选用水泵叶轮时，需要根据具体使用场合和液体特性进行选择，以达到最佳的水泵效果。

- 1 -。

离心泵叶轮的类型及选用原则
离心泵叶轮的类型主要有以下几种：
1. 开式叶轮：开式叶轮叶片形状呈铜鼓状，并允许一定程度的进气，适用于处理含有气体和颗粒物的液体。

2. 半开式叶轮：半开式叶轮只在一侧开放，适用于处理比较干净的液体，通过进气孔进入口侧的气泡和颗粒物可随液体一起排出。

3. 封闭式叶轮：封闭式叶轮叶片形状完全封闭，适用于处理干净的液体，无法处理含气体和颗粒物的液体。

选用离心泵叶轮的原则主要有以下几点：
1. 流量需求：根据实际的流量需求来选择叶轮类型，包括开式叶轮、半开式叶轮和封闭式叶轮。

2. 转速要求：根据泵的使用条件和工作参数，选择合适的叶轮类型和转速。

3. 泵腔设计：根据泵腔的设计和要求，选择叶轮类型，包括进出口口径和形状。

4. 工作介质：根据工作介质的性质和要求，选择适合的叶轮材料和叶轮类型。

5. 节能效果：选择具有良好节能效果的叶轮类型，以提高泵的效率和降低能耗。

6. 维护和维修性能：选择具有良好维护和维修性能的叶轮类型，以方便日常维护和故障排除。

以上是一些选用离心泵叶轮的原则，根据具体的应用情况和需求，选择合适的叶轮类型会更加有效和经济。

污水泵的选型，看完这篇文章就懂了！1、污水泵的原理与分类在专业定义上，泵是指将原动机的机械能转换成流体的压力能和动能，从而实现流体定向输运的动力设备。

在使用时常按用途来进行命名，比如潜污泵、污泥泵、计量泵等，工作原理各有不同。

按工作原理可以分类如下：1、叶片式泵叶片式泵包括离心泵（单级、多级），轴流泵，混流泵，旋涡泵等。

离心泵-利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加。

潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮组成。

水泵壳体的出水口为径向，出水口中心线与电机中心线在同一平面内。

为了确保流量稳定且没有过多涡旋，水力部件设计和制造成没有锐利的棱角。

泵出水配管法兰按ISO标准，公称压力为1MPa。

上图为潜水离心泵轴流泵-利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。

轴流泵又有立式轴流泵和水平轴流泵之分，潜水电机直接与水泵叶轮同轴相连，水力部件由水泵壳体、导叶、叶轮和耐磨环组成。

水泵壳体的出水口为轴向出水。

为了确保流量稳定且没有垂直直流管内的涡旋、底部旋涡，水力部件设计和制造成没有锐利的棱角。

为确保水泵吸水口处流态均匀，在井筒底部配有防止涡流产生及水分流现象的防漩设施。

上图为潜水轴流泵水平轴流泵-应为成套设备，并需配备管道连接管、拍门、导杆、吊索（吊链）、起吊支架和葫芦、潜水电缆、接线盒（IP65）和监控装置等所有安装附件和不锈钢紧固件。

水平轴流泵采用导杆自动结合就位固定方式，滑行杆支架作为水泵整体的部件之一，水泵的全部重量以及泵送时产生的推力全部作用在对接的出口管路法兰上。

水平轴流泵可以上下方便地进行升降移动，检查或维修人员无需进入池底。

潜水内回流泵应为卧式单级结构，垂直单导轨、自耦式安装。

叶轮的设计应采用无堵塞、防缠绕结构型式，通过固体颗粒直径可达 120mm 以及允许长纤维垃圾。

上图为水平轴流泵混流泵-介于离心泵和轴流泵之间，部分利用了离心力，部分利用了升力。
