第二章X6132型万能卧式铣床

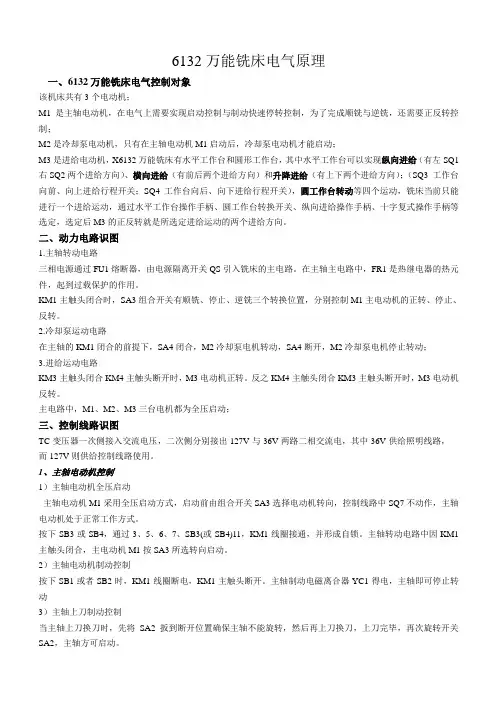

6132万能铣床电气原理一、6132万能铣床电气控制对象该机床共有3个电动机；M1是主轴电动机，在电气上需要实现启动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制；M2是冷却泵电动机，只有在主轴电动机M1启动后，冷却泵电动机才能启动；M3是进给电动机，X6132万能铣床有水平工作台和圆形工作台，其中水平工作台可以实现纵向进给（有左SQ1右SQ2两个进给方向）、横向进给（有前后两个进给方向）和升降进给（有上下两个进给方向）；（SQ3 工作台向前、向上进给行程开关；SQ4工作台向后、向下进给行程开关），圆工作台转动等四个运动，铣床当前只能进行一个进给运动，通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定，选定后M3的正反转就是所选定进给运动的两个进给方向。

二、动力电路识图1.主轴转动电路三相电源通过FU1熔断器，由电源隔离开关QS引入铣床的主电路。

在主轴主电路中，FR1是热继电器的热元件，起到过载保护的作用。

KM1主触头闭合时，SA3组合开关有顺铣、停止、逆铣三个转换位置，分别控制M1主电动机的正转、停止、反转。

2.冷却泵运动电路在主轴的KM1闭合的前提下，SA4闭合，M2冷却泵电机转动，SA4断开，M2冷却泵电机停止转动；3.进给运动电路KM3主触头闭合KM4主触头断开时，M3电动机正转。

反之KM4主触头闭合KM3主触头断开时，M3电动机反转。

主电路中，M1、M2、M3三台电机都为全压启动；三、控制线路识图TC变压器一次侧接入交流电压，二次侧分别接出127V与36V两路二相交流电，其中36V供给照明线路，而127V则供给控制线路使用。

1、主轴电动机控制1）主轴电动机全压启动主轴电动机M1采用全压启动方式，启动前由组合开关SA3选择电动机转向，控制线路中SQ7不动作，主轴电动机处于正常工作方式。

按下SB3或SB4，通过3、5、6、7、SB3(或SB4)11，KM1线圈接通，并形成自锁。

铣床电气线路分析与排故一、铣床的结构认识X6132万能卧式铣床主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成，其外形图如图5-9所示。

（说明：主要关注可移动部分的结构）主轴（铣刀）→主轴电机→主轴电机控制电路工作台→进给电机→进给电机控制电路图5-9 铣床结构图1－主轴变速手柄 2－主轴变速盘 3－主轴电动机 4－床身 5－主轴 6－悬架7－刀架支杆 8－工作台 9－转动部分 10－溜板 11－进给变速手柄及变速盘12－升降台 13－进给电动机 14－底盘箱形的床身4固定在底座14上，在床身内装有主轴传动机构及主轴变速操纵机构。

在床身的顶部有水平导轨，其上装有带着一个或两个刀杆支架的悬梁。

刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端则固定在主轴上。

在床身的前方有垂直导轨，一端悬持的升降台可沿之作上下移动。

在升降台上面的水平导轨上，装有可平行于主轴轴线方向移动（横向移动）的溜板10。

工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动（纵向移动）。

这样，安装在工作台上的工件可以在三个方向调整位置或完成进给运动。

此外，由于转动部分对溜板10可绕垂直轴线转动一个角度（通常为±450），这样，工作台于水平面上除能平行或垂直于主轴轴线方向进给外，还能在倾斜方向进给，从而完成铣螺旋槽的加工。

二、铣床的运动情况认识主运动：铣刀的旋转运动。

进给运动：工件相对于铣刀的移动。

工作台的左右、上下和前后进给移动。

旋转进给移动：装上附件圆工作台。

工作台是用来安装夹具和工件。

在横向溜板上的水平导轨上，工作台沿导轨作左、右移动。

在升降台的水平导轨上，使工作台沿导轨前、后移动。

升降台依靠下面的丝杠，沿床身前面的导轨同工作台一起上、下移动。

变速冲动：为了使主轴变速、进给变速时变换后的齿轮能顺利地啮合，主轴变速时主轴电动机应能转动一下，进给变速时进给电动机也应能转动一下。

这种变速时电动机稍微转动一下，称为变速冲动。

铣床电气线路分析与排故一、铣床的结构认识X6132万能卧式铣床主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成，其外形图如图5-9所示。

（说明：主要关注可移动部分的结构）主轴（铣刀）→主轴电机→主轴电机控制电路工作台→进给电机→进给电机控制电路图5-9 铣床结构图1－主轴变速手柄2－主轴变速盘3－主轴电动机4－床身5－主轴6－悬架7－刀架支杆8－工作台9－转动部分10－溜板11－进给变速手柄及变速盘12－升降台13－进给电动机14－底盘箱形的床身4固定在底座14上，在床身内装有主轴传动机构及主轴变速操纵机构。

在床身的顶部有水平导轨，其上装有带着一个或两个刀杆支架的悬梁。

刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端则固定在主轴上。

在床身的前方有垂直导轨，一端悬持的升降台可沿之作上下移动。

在升降台上面的水平导轨上，装有可平行于主轴轴线方向移动（横向移动）的溜板10。

工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动（纵向移动）。

这样，安装在工作台上的工件可以在三个方向调整位置或完成进给运动。

此外，由于转动部分对溜板10可绕垂直轴线转动一个角度（通常为±450），这样，工作台于水平面上除能平行或垂直于主轴轴线方向进给外，还能在倾斜方向进给，从而完成铣螺旋槽的加工。

二、铣床的运动情况认识主运动：铣刀的旋转运动。

进给运动：工件相对于铣刀的移动。

工作台的左右、上下和前后进给移动。

旋转进给移动：装上附件圆工作台。

工作台是用来安装夹具和工件。

在横向溜板上的水平导轨上，工作台沿导轨作左、右移动。

在升降台的水平导轨上，使工作台沿导轨前、后移动。

升降台依靠下面的丝杠，沿床身前面的导轨同工作台一起上、下移动。

变速冲动：为了使主轴变速、进给变速时变换后的齿轮能顺利地啮合，主轴变速时主轴电动机应能转动一下，进给变速时进给电动机也应能转动一下。

这种变速时电动机稍微转动一下，称为变速冲动。

X6132万能铣床/X62W铣床
•
•
•
X6132卧式万能升降台铣床系列具有以下特点
1底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。

2、机床主轴轴承为圆锥滚子轴承，主轴采用三支承结构，主轴的系统刚度好，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。

3、工作台水平回转角度 ±45°，拓展机床的加工范围。

主传动部分和工作台进给部分均采用齿轮变速结构，调速范围广，变速方便，快捷。

4、工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。

5 X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。

6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。

7机床设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观
X6132万能铣床/X62W铣床
成海X6132卧式万能升降台铣床系列是我公司研发制造的高品质卧式万能升降台铣床。

本机床是一种强力金属切削机床，该机床刚性强，进给变速范围广，能承受重负荷切屑。

主轴锥孔可直接或通过附件安装各
以下是我公司生产的X6132卧式升降台铣床实物照片。

X6132卧式铣床适用范围及结构特点介绍一、X6132卧式铣床主要特点：
X6132卧式铣床是一种卧式万能升降台铣床，该产品操作方便，性能、质量稳定，机床具有操作灵活便，万能性广等特点。

二、X6132卧式铣床的适用范围：
X6132卧式铣床配置相应附件可以扩大机床的加工范围，可用于圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀、端面铣刀及棒状铣刀等来进行平面、斜面、沟槽、切断及成形面的加工，还可以进行钻. 镗. 插加工。

装置分度头时，可铣切花键、直齿圆珠、齿轮、伞齿轮和铰刀、以及类似零件。

X6132卧式铣床当工作台回转一定角度，可铣切螺旋面（如铣头槽、螺旋齿轮等）。

X6132卧式铣床采用镗刀杆后亦可对中、
小零件进行孔加工。

加装立铣头，可用立铣刀进行切削加工，（立铣头为特殊附件) 可进一步扩大机床使用范围。

三、X6132卧式铣床的结构特点：
X6132卧式铣床工作台三个方向均有自动进给及快速移动，并安装有撞块以控制行程。

机床矩形导轨面及工作台面均经超音频淬火，经久耐磨。

本机床性能优越，操作方便，适用范围广泛。

1、X6132卧式铣床机床刚性好，能承载重负荷切削。

2、X6132卧式铣床机床主轴电机功率高，变速范围广，充分发挥刀具效能，高速切削。

1 XA6132卧式万能铣床的主要结构结构：箱形的床身固定在底座上，在床身内装有主轴传动机构和主轴变速机构。

在床身的顶部有水平导轨，其上装着带有一个或两个刀杆支架的悬梁。

刀杆支架用来支承安装铳刀心轴的一端，而心轴的另一端固定在主轴上。

在床身的前方有垂直导轨，一端悬持的升降台可沿垂直导轨做上下移动，升降台上装有进给传动机构和进给变速机构。

在升降台上面的水平导轨上，装有溜板，溜板在其上做平行主轴轴线方向的运动（横向移动，又称前后运动），溜板上方装有可转动部分，转动部分对溜板可绕垂直轴线转动一个角度。

在转动部分上又有导轨，导轨上安放有工作台，工作台在转动部分的导轨上做垂直于主轴轴线方向的运动（纵向移动，又称左右运动）。

这样工作台可在上下、前后、左右三个相互垂直方向上均可运动，再加上转动部分可对溜板垂直轴线方向转动一个角度，这样工作台还能在主轴轴线倾斜方向运动，从而完成铳螺旋槽的加工。

为扩大铳削能力还可在工作台上安装圆工作台。

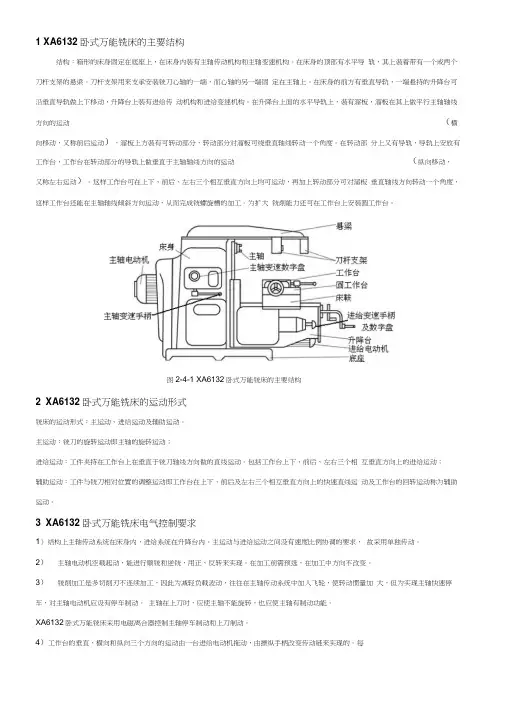

图2-4-1 XA6132卧式万能铳床的主要结构2 XA6132卧式万能铣床的运动形式铳床的运动形式：主运动、进给运动及辅助运动。

主运动：铳刀的旋转运动即主轴的旋转运动；进给运动：工件夹持在工作台上在垂直于铳刀轴线方向做的直线运动。

包括工作台上下、前后、左右三个相互垂直方向上的进给运动；辅助运动：工件与铳刀相对位置的调整运动即工作台在上下、前后及左右三个相互垂直方向上的快速直线运动及工作台的回转运动称为辅助运动。

3 XA6132卧式万能铣床电气控制要求1）结构上主轴传动系统在床身内，进给系统在升降台内。

主运动与进给运动之间没有速度比例协调的要求，故采用单独传动。

2）主轴电动机空载起动，能进行顺铳和逆铳，用正、反转来实现。

在加工前需预选，在加工中方向不改变。

3）铳削加工是多切削刃不连续加工，因此为减轻负载波动，往往在主轴传动系统中加入飞轮，使转动惯量加大，但为实现主轴快速停车，对主轴电动机应设有停车制动。
