国产化地铁A型车牵引与制动系统的配合

第八章 牵引和电制动第一节 系统基本组成和工作原理一． 牵引/制动系统组成广州地铁一号线车辆牵引和电制动系统由德国ADtranz 公司提供，是国内首家采用交流传动和动力分散型控制技术的地铁车辆项目。

整个系统由受电弓、高速断路器HSCB 、VVVF 牵引逆变器、DCU/UNAS （牵引控制单元）、牵引电机，制动电阻等组成，如图1所示。

1 —— DCU 对VVVF 逆变器的线路电容器充/ 放电控制2 —— DCU/UNAS 对VVVF 逆变器及电机转矩控制图1：牵引系统组成示意图 列车受电弓从接触网受流，通过高速断路器后，将1500VDC 送入VVVF 牵引逆变器。

VVVF 牵引逆变器采用PWM 脉宽调制模式，将1500VDC 直流电逆变成频率、电压可调的三相交流电，平行供给车辆四台交流鼠笼式异步牵引电机，对电机进行调速，实现列车的牵引、制动功能，其半导体变流元件采用4500V/3000A 的GTO ，最大斩波频率为450 Hz 。

VVV 输出电压的频率调节范围为0 ~ 112 Hz ，幅值调节范围为0 ~ 1147 VAC 。

二． 牵引系统基本参数牵引逆变器VVVF ：线电压 U N = 1000 ~ 1800 VDC输入线电流 I N = 480 A最大线电流（牵引） I NDMAX = 692 A最大线电流（制动） I NBMAX = 1171 A输出电流 I A = 720 A最大输出电流 I AMAX = 1080 A最大保护电流 I MAX = 2900 A输出电压 U N = 0 ~ 1050 V输出频率 f A = 0 ~ 112 Hz\GTO 最大开关频率 f P = 450 Hz制动斩波模块斩波频率 f B = 250 Hz模块冷却方式 强迫风冷牵引电机 制动电阻模块冷却片风速 V L = 8 m/s牵引电机（1 TB 2010 – 0GA02）：连续定额小时定额输出功率P M 190 210 kW额定电压 U N 1050 1050 V额定电流 I N 132 （1800 min-1） 144 （1800 min-1） A额定转矩 M N 1008 1114 Nm最大转速 n MAX 3510 3510 rpm三．基本工作原理整个控制系统由输入值设定、速度测量、电机控制、脉冲发生器、能量反馈各环节构成。

摘要据统计，现今世界上人口超过一千万的城市有18个，而在我国近年来也将近共有50个城市左右的人口超过了一百万。

为了减少日益增长的城市交通压力，保证人们的出行便利和城市的环境质量。

人们开始发展了地下轨道运输。

转向架作为城市轨道车辆的重要组成部分起到了至关重要的作用。

本文就对地铁A型动车转向架进行了分析。

对地铁A型车辆的转向架的构架，轮对，轴箱，位于构架与轮对之间的一系悬挂，位于构架与车体之间的二系悬挂，驱动装置（牵引电机）和基础制动装置（踏面制动）进行了设计和详尽的介绍。

并采用solid works 和AutoCAD等软件对转向架的装配与和零部件图进行了展示。

关键字：城市轨道车辆转向架设计ABSTRACTAccording to statistics,there are18cities with a population of more than ten millions in the world.while in China in recent years has almost50city's with a population of more than one million..In order to reduce the growing urban traffic pressure,people started to develop the underground rail transport.Bogie as an important part of the urban rail vehicles has played a an important role.This paper analyses the metro bogie type A motor car.On the bogie frame,wheel,axis,a suspension, suspension,drive and foundation braking equipment design,and detailed ing solid works and Auto CAD software for truck parts and assembly drawing for the display.Key word:metro bogie design目录摘要 (1)ABSTRACT (2)前言 (5)第1章问题的提出 (6)1.1国内城市交通现状 (6)1.1.1城市道路拥堵问题 (6)1.1.2城市的环境问题 (6)1.2国内城市地铁现状及问题的提出 (6)第2章设计思路与可行性分析 (10)2.1总体设计思路 (10)1.2 2.2设计目标 (11)2.3可行性分析 (11)第3章地铁A型动车转向架总体设计方案 (13)3.1整车简介 (13)3.2转向架设计总体要求 (14)3.3.转向架整体结构 (15)第4章转向架主要零部件设计 (17)4.1构架 (17)4.2轮对轴箱装置 (20)4.2.2轴箱装置 (21)4.3弹性悬挂装置 (23)4.3.1一系弹性悬挂装置 (23)4.3.2二系弹性悬挂装置 (23)4.3牵引装置 (27)4.4制动装置 (29)4.5附属附属 (29)结论 (30)结束语 (31)参考文献 (32)前言城市的发展需要发展交通，交通的发展又促进着城市的发展。

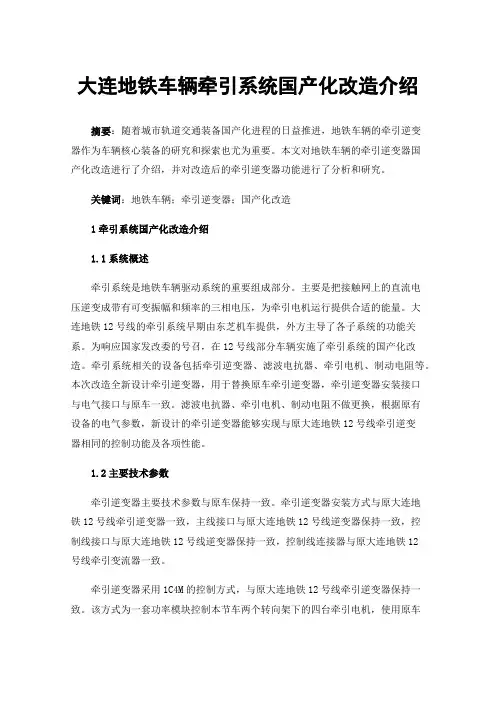

大连地铁车辆牵引系统国产化改造介绍摘要：随着城市轨道交通装备国产化进程的日益推进，地铁车辆的牵引逆变器作为车辆核心装备的研究和探索也尤为重要。

本文对地铁车辆的牵引逆变器国产化改造进行了介绍，并对改造后的牵引逆变器功能进行了分析和研究。

关键词：地铁车辆；牵引逆变器；国产化改造1牵引系统国产化改造介绍1.1系统概述牵引系统是地铁车辆驱动系统的重要组成部分。

主要是把接触网上的直流电压逆变成带有可变振幅和频率的三相电压，为牵引电机运行提供合适的能量。

大连地铁12号线的牵引系统早期由东芝机车提供，外方主导了各子系统的功能关系。

为响应国家发改委的号召，在12号线部分车辆实施了牵引系统的国产化改造。

牵引系统相关的设备包括牵引逆变器、滤波电抗器、牵引电机、制动电阻等。

本次改造全新设计牵引逆变器，用于替换原车牵引逆变器，牵引逆变器安装接口与电气接口与原车一致。

滤波电抗器、牵引电机、制动电阻不做更换，根据原有设备的电气参数，新设计的牵引逆变器能够实现与原大连地铁12号线牵引逆变器相同的控制功能及各项性能。

1.2主要技术参数牵引逆变器主要技术参数与原车保持一致。

牵引逆变器安装方式与原大连地铁12号线牵引逆变器一致，主线接口与原大连地铁12号线逆变器保持一致，控制线接口与原大连地铁12号线逆变器保持一致，控制线连接器与原大连地铁12号线牵引变流器一致。

牵引逆变器采用1C4M的控制方式，与原大连地铁12号线牵引逆变器保持一致。

该方式为一套功率模块控制本节车两个转向架下的四台牵引电机，使用原车牵引电机，实现原大连地铁12号线牵引逆变器的各项性能及控制指标。

牵引逆变器主要技术参数为：安装方式根据原牵引逆变器设计，尺寸与原车一致，采用吊装方式。

为热管散热，走形风冷却。

主电路额定电压DC1500V，电压范围DC100～1800V；控制电路额定电压DC110V，电压范围DC77～137.5V；控制方式采用32位DSP处理器+FPGA数字控制；通讯方式使用和原车网络兼容的MVB总线通讯。

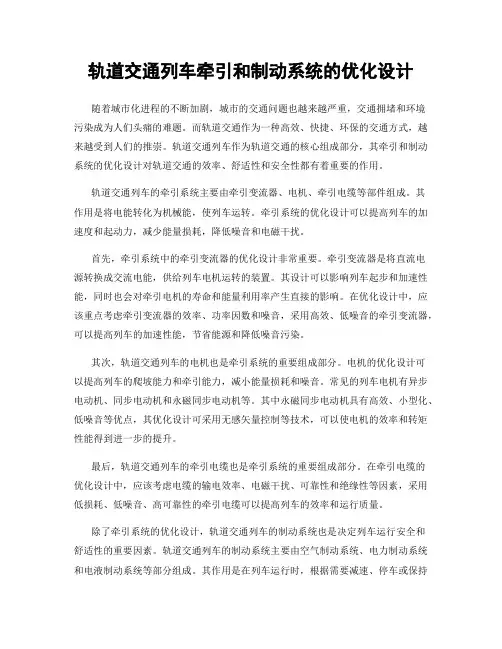

轨道交通列车牵引和制动系统的优化设计随着城市化进程的不断加剧，城市的交通问题也越来越严重，交通拥堵和环境污染成为人们头痛的难题。

而轨道交通作为一种高效、快捷、环保的交通方式，越来越受到人们的推崇。

轨道交通列车作为轨道交通的核心组成部分，其牵引和制动系统的优化设计对轨道交通的效率、舒适性和安全性都有着重要的作用。

轨道交通列车的牵引系统主要由牵引变流器、电机、牵引电缆等部件组成。

其作用是将电能转化为机械能，使列车运转。

牵引系统的优化设计可以提高列车的加速度和起动力，减少能量损耗，降低噪音和电磁干扰。

首先，牵引系统中的牵引变流器的优化设计非常重要。

牵引变流器是将直流电源转换成交流电能，供给列车电机运转的装置。

其设计可以影响列车起步和加速性能，同时也会对牵引电机的寿命和能量利用率产生直接的影响。

在优化设计中，应该重点考虑牵引变流器的效率、功率因数和噪音，采用高效、低噪音的牵引变流器，可以提高列车的加速性能，节省能源和降低噪音污染。

其次，轨道交通列车的电机也是牵引系统的重要组成部分。

电机的优化设计可以提高列车的爬坡能力和牵引能力，减小能量损耗和噪音。

常见的列车电机有异步电动机、同步电动机和永磁同步电动机等。

其中永磁同步电动机具有高效、小型化、低噪音等优点，其优化设计可采用无感矢量控制等技术，可以使电机的效率和转矩性能得到进一步的提升。

最后，轨道交通列车的牵引电缆也是牵引系统的重要组成部分。

在牵引电缆的优化设计中，应该考虑电缆的输电效率、电磁干扰、可靠性和绝缘性等因素，采用低损耗、低噪音、高可靠性的牵引电缆可以提高列车的效率和运行质量。

除了牵引系统的优化设计，轨道交通列车的制动系统也是决定列车运行安全和舒适性的重要因素。

轨道交通列车的制动系统主要由空气制动系统、电力制动系统和电液制动系统等部分组成。

其作用是在列车运行时，根据需要减速、停车或保持车速稳定。

制动系统的优化设计可以提高列车的制动效率、稳定性和安全性，减少能量损耗和噪音污染。

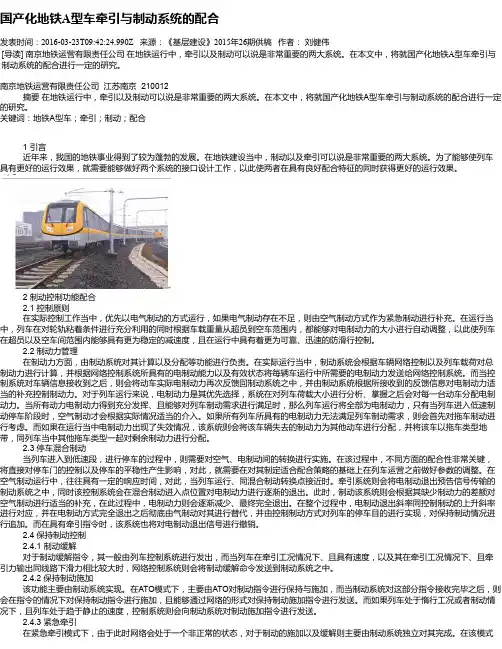

国产化地铁A型车牵引与制动系统的配合发表时间：2016-03-23T09:42:24.990Z 来源：《基层建设》2015年26期供稿作者：刘健伟[导读] 南京地铁运营有限责任公司在地铁运行中，牵引以及制动可以说是非常重要的两大系统。

在本文中，将就国产化地铁A型车牵引与制动系统的配合进行一定的研究。

南京地铁运营有限责任公司江苏南京 210012摘要在地铁运行中，牵引以及制动可以说是非常重要的两大系统。

在本文中，将就国产化地铁A型车牵引与制动系统的配合进行一定的研究。

关键词：地铁A型车；牵引；制动；配合1 引言近年来，我国的地铁事业得到了较为蓬勃的发展。

在地铁建设当中，制动以及牵引可以说是非常重要的两大系统。

为了能够使列车具有更好的运行效果，就需要能够做好两个系统的接口设计工作，以此使两者在具有良好配合特征的同时获得更好的运行效果。

2 制动控制功能配合2.1 控制原则在实际控制工作当中，优先以电气制动的方式运行，如果电气制动存在不足，则由空气制动方式作为紧急制动进行补充。

在运行当中，列车在对轮轨粘着条件进行充分利用的同时根据车载重量从超员到空车范围内，都能够对电制动力的大小进行自动调整，以此使列车在超员以及空车间范围内能够具有更为稳定的减速度，且在运行中具有着更为可靠、迅速的防滑行控制。

2.2 制动力管理在制动力方面，由制动系统对其计算以及分配等功能进行负责。

在实际运行当中，制动系统会根据车辆网络控制以及列车载荷对总制动力进行计算，并根据网络控制系统所具有的电制动能力以及有效状态将每辆车运行中所需要的电制动力发送给网络控制系统。

而当控制系统对车辆信息接收到之后，则会将动车实际电制动力再次反馈回制动系统之中，并由制动系统根据所接收到的反馈信息对电制动力适当的补充控制制动力。

对于列车运行来说，电制动力是其优先选择，系统在对列车荷载大小进行分析、掌握之后会对每一台动车分配电制动力。

当所有动力电制动力得到充分发挥、且能够对列车制动需求进行满足时，那么列车运行将全部为电制动力，只有当列车进入低速制动停车阶段时，空气制动才会根据实际情况适当的介入。

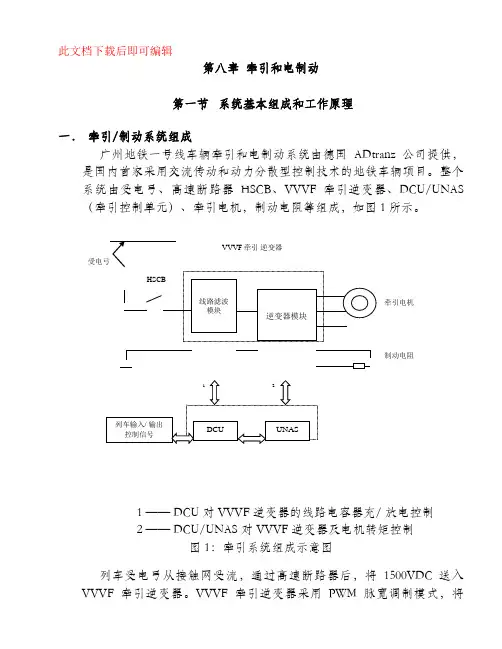

此文档下载后即可编辑第八章 牵引和电制动第一节 系统基本组成和工作原理一． 牵引/制动系统组成广州地铁一号线车辆牵引和电制动系统由德国ADtranz 公司提供，是国内首家采用交流传动和动力分散型控制技术的地铁车辆项目。

整个系统由受电弓、高速断路器HSCB 、VVVF 牵引逆变器、DCU/UNAS （牵引控制单元）、牵引电机，制动电阻等组成，如图1所示。

1 —— DCU 对VVVF 逆变器的线路电容器充/ 放电控制2 —— DCU/UNAS 对VVVF 逆变器及电机转矩控制图1：牵引系统组成示意图列车受电弓从接触网受流，通过高速断路器后，将1500VDC 送入VVVF 牵引逆变器。

VVVF 牵引逆变器采用PWM脉宽调制模式，将VVVF 牵引 逆变器牵引电机 制动电阻1500VDC直流电逆变成频率、电压可调的三相交流电，平行供给车辆四台交流鼠笼式异步牵引电机，对电机进行调速，实现列车的牵引、制动功能，其半导体变流元件采用4500V/3000A的GTO，最大斩波频率为450 Hz。

VVV输出电压的频率调节范围为0 ~ 112 Hz，幅值调节范围为0 ~ 1147 VAC。

二．牵引系统基本参数牵引逆变器VVVF：= 1000 ~ 1800 VDC线电压 UN输入线电流 I= 480 AN= 692 A最大线电流（牵引） INDMAX最大线电流（制动） I= 1171 ANBMAX= 720 A输出电流 IA= 1080 A最大输出电流 IAMAX最大保护电流 I= 2900 AMAX= 0 ~ 1050 V输出电压 UN输出频率 f= 0 ~ 112 Hz\A= 450 HzGTO最大开关频率 fP制动斩波模块斩波频率 f= 250 HzB模块冷却方式强迫风冷= 8 m/s模块冷却片风速 VL牵引电机（1 TB 2010 – 0GA02）：连续定额小时定额输出功率P190 210MkW额定电压U1050 1050NV额定电流 I132 （1800 min-1） 144 （1800 min-1）NA额定转矩M1008 1114NNm最大转速n3510 3510MAXrpm三．基本工作原理整个控制系统由输入值设定、速度测量、电机控制、脉冲发生器、能量反馈各环节构成。

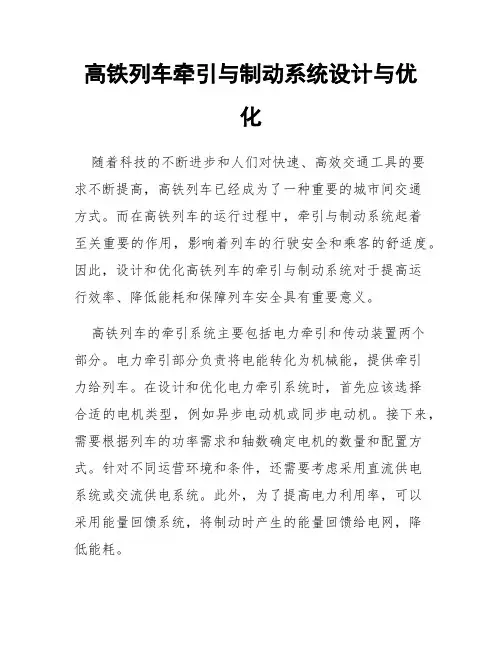

高铁列车牵引与制动系统设计与优化随着科技的不断进步和人们对快速、高效交通工具的要求不断提高，高铁列车已经成为了一种重要的城市间交通方式。

而在高铁列车的运行过程中，牵引与制动系统起着至关重要的作用，影响着列车的行驶安全和乘客的舒适度。

因此，设计和优化高铁列车的牵引与制动系统对于提高运行效率、降低能耗和保障列车安全具有重要意义。

高铁列车的牵引系统主要包括电力牵引和传动装置两个部分。

电力牵引部分负责将电能转化为机械能，提供牵引力给列车。

在设计和优化电力牵引系统时，首先应该选择合适的电机类型，例如异步电动机或同步电动机。

接下来，需要根据列车的功率需求和轴数确定电机的数量和配置方式。

针对不同运营环境和条件，还需要考虑采用直流供电系统或交流供电系统。

此外，为了提高电力利用率，可以采用能量回馈系统，将制动时产生的能量回馈给电网，降低能耗。

传动装置是高铁列车牵引系统的重要组成部分，负责将电机产生的动力传递给车轮。

在传动装置的设计中，需考虑传动装置的传动效率和可靠性，以及对列车牵引性能的影响。

一种常用的传动装置是齿轮传动系统，通过不同齿轮比实现不同牵引力和速度需求。

此外，还可以考虑采用无级变速器或液力传动装置，提供更灵活的牵引调节性能。

在传动装置的安装和连接中，应注意减少传动损失和振动噪音，提高传动效率和乘客的舒适度。

高铁列车的制动系统在保障列车行驶安全和稳定性方面起着重要作用。

传统的制动系统主要包括电子制动和气动制动两种形式。

电子制动通过列车的牵引变换或电阻器来减速，主要用于低速制动和停车过程中。

气动制动则通过增加列车空气阻力来减速，主要用于高速制动。

在设计和优化制动系统时，应考虑刹车距离、刹车时间和乘客的舒适度。

为了提高刹车性能和安全性，可以采用多级制动系统和防抱死制动系统。

同时，制动系统还应具备自动监控和故障诊断功能，确保系统可靠运行。

为了进一步改善高铁列车的牵引与制动系统，可以采用先进的控制技术和智能化系统。

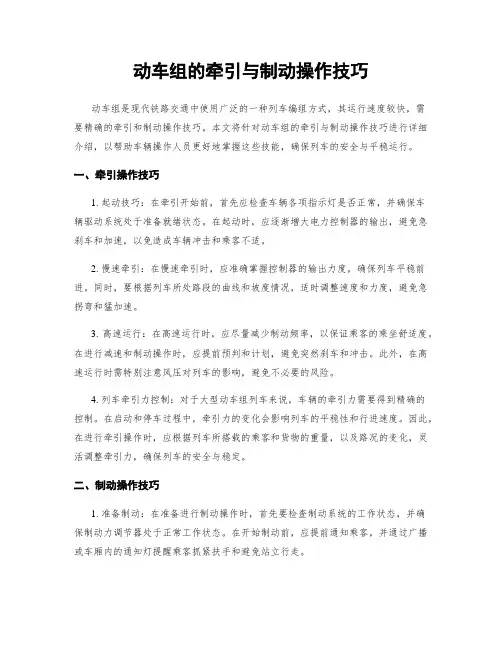

动车组的牵引与制动操作技巧动车组是现代铁路交通中使用广泛的一种列车编组方式，其运行速度较快，需要精确的牵引和制动操作技巧。
