正确安装热电偶

热电偶和热电阻安装部位及插入深度时要注意1. 热电偶和热电阻的概念热电偶和热电阻是测量温度的常用传感器。

热电偶是由两根不同金属材料制成的细线组成的，当两个连接端之间存在温度差时，会产生电势差，从而得出温度值。

热电阻是一种电阻器，温度升高时，电阻值会增加，反之，温度降低时，电阻值会减小，通过读取电阻值，可以获得温度值。

2. 热电偶和热电阻的安装部位热电偶和热电阻的安装位置对其测量精度有着非常重要的影响，在安装时，我们要选择合适的安装位置。

2.1 热电偶的安装部位热电偶一般用于测量高温，通常安装在设备的较高温度部分。

要避免将热电偶直接安装在冷却设备上，因为这样会降低热电偶的响应速度。

同时，也要避免将热电偶安装在过于炽热的设备上，这样会影响热电偶的寿命。

2.2 热电阻的安装部位热电阻可用于较低温度范围中的温度测量，安装位置的选择与热电偶类似。

值得注意的是，热电阻的安装位置应避免在受到较大机械或振动力的情况下，否则可能导致热电阻位置的移动和损坏。

3. 热电偶和热电阻的插入深度热电偶和热电阻的插入深度也会影响其测量精度，安装时需要格外注意。

3.1 热电偶的插入深度热电偶插入深度应该由设备生产商或者监管部门指导和安排。

如果考虑插入深度可能会增加热电偶到设备中成分的响应时间，则需要考虑使用匹配的接头和延长管来安装热电偶，而不是直接插入设备内部。

3.2 热电阻的插入深度热电阻的插入深度比热电偶的插入深度容易控制，通常插入深度为热电阻长度的1/3~2/3。

插入深度过深，会导致热电阻测量的灵敏度降低，插入深度过浅，则会导致测量值的不准确。

在安装热电偶和热电阻时，要特别注意到的是使用良好的线路技术来连接探头和显示器板，保证数据传输的可靠性。

另外，也要注意了解仪器的测量范围，以便在使用时及时作出调整，以避免过载或不准确等问题的发生。

总之，热电偶和热电阻作为温度传感器，具有很高的精度和优异的测量表现，但是正确的安装位置和插入深度选择对于保证测量的准确性和稳定性非常重要。

热电偶注意事项
热电偶是一种常用的温度传感器，其工作原理是利用两种不同金属的热电势差来测量温度。

在使用热电偶时，需要注意以下事项：
1. 选用合适的热电偶型号和规格。

不同类型和规格的热电偶适用于不同的温度范围和工作环境，应根据具体要求进行选择。

2. 安装时要注意保护热电偶的接头。

热电偶接头处是最容易受损的地方，应避免弯曲、扭曲、拉伸等操作，以免影响测量精度。

3. 确保接线正确。

热电偶有两个导线，分别为正负极，需要正确连接到相应仪器或控制系统中。

4. 避免过度拉伸或压缩导线。

过度拉伸或压缩导线会导致信号失真或损坏热电偶。

5. 防止磁场干扰。

在使用过程中要避免与强磁场接触，否则会影响测量精度。

6. 注意环境温度变化。

环境温度变化会影响到整个热电偶系统的测量精度，应尽可能保持环境温度稳定。

7. 定期校准。

热电偶在使用一段时间后会发生漂移，需要定期进行校准，以确保测量精度。

总之，在使用热电偶时，需要注意保护接头、正确接线、避免过度拉
伸或压缩导线、防止磁场干扰、注意环境温度变化和定期校准等事项，以确保测量精度和稳定性。

正确安装热电偶，防止热处理设备温度显示超差第一，在热处理炉中安装热电偶要考虑四要素（测量范围、准确度、温场分布、炉内气氛）.第二，选定型号、分度号和相应材料保护套管的热电偶。

应尽可能让热电偶工作端的温度代表被加热物的温度或使热电偶工作端处于有代表性的均匀温场中.第三，实施安装1、箱式电阻炉热电偶的安装①热电偶不能安装在温场的死角区域，要方便更换和维修。

一般安装在顶部中间后三分之一处，插入深度大于200mm，接近被加热零件的真实温度。

安装热电偶的孔和热电偶保护管之间的空隙，一定要用绝缘物密封,以减小热电偶工作端的热交换，否则测出的实际温度较仪表显示温度偏低。

②如果是盐炉,安装热电偶时，必须远离加热电极，以免影响测量准确度。

2、窖式加热炉热电偶的安装①热电偶同样不能安装在死角，保证方便更换的同时,一般安装在两侧中间后三分之一处,插入深度大于200mm，若插入深度大于1m时，要选择垂直插入，并固定,否则影响仪表示值的准确。

②设备上安装空隙，同样要密封。

3、井式炉热电偶的安装①根据井式炉底部温度偏低,上部温度不均勾特点，安装热电偶要尽量对称或呈九十度夹角安装在腰部。

②如果是深井式炉，应安装二支或三支热电偶。

4、敞开式淬火炉或回火炉热电偶的安装①可用埋入式热电偶测量热处理介质的温度，300℃以下选择热电阻，300℃以上选择电偶。

②外套管可选用石墨或氧化锆等耐腐蚀材料，内套管装两层，以保护热电偶。

第四，热电偶与控温仪表的连接①热电偶、补偿导线和测量仪表三者的极性要正极接正极，负极接负极。

②补偿导线如遇动力电缆时，两者应交叉走线，避免平行,防止感应电流影响温度的显示.。

表面热电偶的安装方法及注意事项表面热电偶（Surface Thermocouple）是一种常用的测量物体表面温度的传感器。

表面热电偶的安装方法和注意事项对于测量结果的准确性有着至关重要的影响。

本文将介绍表面热电偶的安装方法和注意事项。

安装方法表面热电偶的安装可以分为以下几个环节：确定测量位置首先需要确定测量物体的表面温度需要测量的位置。

在选择测量位置时应避免表面存在杜绝遮挡物影响测量结果的共存物质，例如灰尘、油脂等。

清洁测量位置在测量位置确定之后，需要仔细地清洁该位置以排除杂质和污物的影响。

固定表面热电偶表面热电偶需要牢固地固定于测量位置。

常用的固定方式有磁吸、粘贴、夹持等。

连接测试仪表表面热电偶的信号需要通过连接线与测试仪表进行连接。

连接过程需要注意电缆是否受损、连接是否牢固等问题。

校准安装好表面热电偶后需要进行校准，以保证测量的准确性。

校准方法可以参考相关的使用说明书或者询问厂家的技术支持。

注意事项在表面热电偶的安装过程中，需注意以下几点：温差表面热电偶在测量过程中对温差的敏感度较高，需注意测量环境的温度。

同时，在固定和连接表面热电偶时也应注意不要产生过大的温度差，以免影响测量结果。

外界干扰表面热电偶的信号易受外界电磁信号和电场干扰，应避免与其他电子设备、电源线和高压线等产生干扰。

测量定期校准定期对表面热电偶进行校准，并及时更换损坏的部件，以确保测量准确性和稳定性。

结论表面热电偶作为一种测量物体表面温度的传感器，其安装方法和注意事项对测量结果的准确性有着至关重要的影响。

在安装表面热电偶时应按照其安装方法严格操作，并在使用过程中留意注意事项，以保证测量结果的准确性。

热电偶的安装要求
对热电偶的安装,应注意有利于测温准确，安全可靠及维修方便，而且不影响设备运行和生产操作。

要满足以上要求，在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点：
1、为了使热电偶的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻；
2、如果不得以必须要在弯头处安装，也尽量顶部迎着流体方向安装，而不是顶部顺着流体方向。

3、带有保护套管的热电偶有传热和散热损失，为了减少测量误差，热电偶和热电阻
4、热电偶应该有足够的插入深度:
（1）对于测量管道中心流体温度的热电偶，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）。

如被测流体的管道直径是200毫米，那热电偶或热电阻插入深度应选择100毫米；
（2）对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,。

浅插式的热电偶保护套管，其插入主蒸汽管道的深度应不小于探杆直径的8～10倍。

如我们常规的6mm的探杆，常常建议最小插入深度为50mm；
（3）假如需要测量是烟道内烟气的温度，尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可；
（4）当测量原件插入深度超过1m时，应尽可能垂直安装,或加装支撑架和保护套管。

热电偶安装校准热电偶是一种常用的温度测量仪器，广泛应用于工业控制和实验室测试等领域。

为了确保热电偶测量的准确性，正确的安装和校准是非常重要的。

本文将介绍热电偶安装的步骤和校准方法。

1. 热电偶安装步骤热电偶的安装过程需要注意以下几个步骤：1.1 选择合适的安装位置：热电偶应安装在需要测量温度的位置上。

在选择位置时，应考虑温度分布的均匀性和测量的准确性。

1.2 清洁安装位置：在安装之前，应将安装位置清洁干净，以确保热电偶能够与被测物体充分接触，减少测量误差。

1.3 安装热电偶：将热电偶插入被测物体中，确保插入深度适当。

插入深度过浅或过深都会影响测量的准确性。

1.4 固定热电偶：使用合适的固定方法固定热电偶，防止其在使用过程中发生松动或移位。

2. 热电偶校准方法热电偶的校准是为了确认其测量结果的准确性，常用的校准方法有以下几种：2.1 冰点校准法：将热电偶放入冰水混合物中，使其达到稳定状态。

此时，热电偶的输出电压应为已知的冰点电动势。

2.2 沸点校准法：将热电偶放入水沸腾中，使其达到稳定状态。

此时，热电偶的输出电压应为已知的沸点电动势。

2.3 标准温度法：将热电偶与已知温度的标准温度计放置在同一环境中，比较两者的测量结果，从而确定热电偶的准确性。

2.4 其他校准方法：根据实际需要，还可以采用其他校准方法，比如使用标准温度计和标准电压源等。

3. 热电偶安装校准注意事项在进行热电偶的安装和校准时，需要注意以下几点：3.1 温度梯度：在安装热电偶时，要尽量避免温度梯度的存在。

温度梯度会导致测量结果不准确。

3.2 环境干扰：热电偶的测量结果可能会受到环境干扰的影响，比如电磁干扰、辐射干扰等。

在安装时，要注意避免这些干扰。

3.3 线路连接：热电偶的线路连接应牢固可靠，避免接触不良或接触松动，以免影响测量结果。

3.4 定期校准：热电偶的性能会随着使用时间的增长而逐渐变化，因此建议定期对热电偶进行校准，以确保测量结果的准确性。

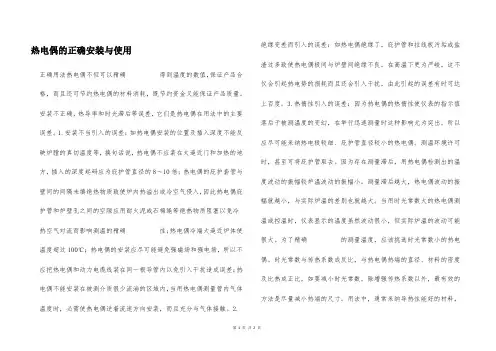

热电偶的正确安装与使用正确用法热电偶不但可以精确得到温度的数值，保证产品合格，而且还可节约热电偶的材料消耗，既节约资金又能保证产品质量。

安装不正确，热导率和时光滞后等误差，它们是热电偶在用法中的主要误差。

1.安装不当引入的误差：如热电偶安装的位置及插入深度不能反映炉膛的真切温度等，换句话说，热电偶不应装在太逼近门和加热的地方，插入的深度起码应为庇护管直径的8～10倍；热电偶的庇护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶庇护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质阻塞以免冷热空气对流而影响测温的精确性；热电偶冷端太逼近炉体使温度超过100℃；热电偶的安装应尽可能避免强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流淌的区域内，当用热电偶测量管内气体温度时，必需使热电偶逆着流速方向安装，而且充分与气体接触。

2.绝缘变差而引入的误差：如热电偶绝缘了，庇护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严峻，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。

3.热惰性引入的误差：因为热电偶的热惰性使仪表的指示值落后于被测温度的变幻，在举行迅速测量时这种影响尤为突出。

所以应尽可能采纳热电极较细、庇护管直径较小的热电偶。

测温环境许可时，甚至可将庇护管取去。

因为存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。

测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。

当用时光常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。

为了精确的测量温度，应该挑选时光常数小的热电偶。

时光常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时光常数，除增强传热系数以外，最有效的方法是尽量减小热端的尺寸。

用法中，通常采纳导热性能好的材料，第1页共2页。

真空炉热电偶安装方法
真空炉热电偶是用于测量高温下材料温度的测量设备。

正确安装热电偶是保证实验数据准确性的关键。

以下是真空炉热电偶安装的步骤：
1. 准备两种不同材质的金属线，用来制作热电偶的两端。

2. 将两根金属线分别插入夹持器中，用钳子紧固，使其固定在夹持器上。

注意，金属线的长度应该足够长，以便作为热电偶的尾部。

3. 将两根金属线锡焊在一起，使其成为一个热电偶。

4. 将热电偶的尾部接上对应的导线，在真空炉内部经过合适的导管并穿过真空炉壁安装在炉外。

5. 将热电偶的补偿导线接到补偿妆具上，保证热电偶测量的准确性。

6. 最后，检查热电偶的安装是否牢固，是否脱离导线和妆具，确认连接是否正确无误。

安装好热电偶之后，实验者应该在使用真空炉前校准热电偶的测量准确性，以确定实验数据的精确性。

高温热电偶安全操作及保养规程热电偶是一种广泛应用于工业、科研和冶金等领域的探测仪器，它可以测量高温下的温度变化。

在使用高温热电偶的时候，应该注意到一些关键的安全操作技巧，以确保使用环境安全，并保护热电偶的长期使用寿命。

在这里我们将分享高温热电偶安全操作及保养规程，以帮助使用者更好地理解高温热电偶并确保使用安全。

热电偶安全操作1. 热电偶安装热电偶应正确安装在热源区域，在安装时应注意以下几点：•热电偶的热敏电势极端端口应与精密仪器进行连接•热电偶的接头应该紧密连接，并保持连接导电性良好•热电偶应该注意防水和防震，应明确安装方向，尽量避免直接受到物理损坏2. 热电偶验收在热电偶运输到设备调试现场时，使用者应该进行各种验收，检查热电偶是否有物理破损或者电路接触脱离的情况。

确认一切正常后才能进行后续操作。

3. 热电偶温度测量范围热电偶的温度测量范围应该严格符合设备使用环境标准，不应超出额定温度范围进行测量和探测。

否则会导致严重的热功损失和误差。

4. 热电偶使用场所热电偶的使用场所应符合环境安全标准，不应超出热电偶的使用标准范围：•防爆场所•有害气体或腐蚀性气体存在的场所•有腐蚀性溶液、雾或烟气以及冰、霜或热水气泡攻击的场所•有剧烈震动和机械振动的场所•温度异常变化的场所5. 热电偶测试在进行热电偶检测时，应保证热电偶处于工作状态，确保测试的数据准确、真实且优秀。

6. 热电偶的维护热电偶的维护是为了保护其正常使用和长寿命的关键所在。

以下是热电偶的维护规范：•每次使用后，应该将热电偶彻底清洗干净，尤其是热敏电势极容易被各种污垢和杂物积存。

•热电偶的导线应经常检查，发现损坏或脱落应及时处理，保障导电性。

•对于新热电偶，应该提前进行试验（一般为三天）而后再使用。

•预热 15 分钟后，才可对工作线路进行操作和处理。

热电偶的保养热电偶保养是为了确保其正常使用和长寿命。

保养应注意以下几点：1. 避免热电偶受到强磁场或高电磁干扰强磁场和高电磁干扰会导致热电偶受损，造成数据测量不准确。

热电偶操作流程热电偶是一种常用的温度测量设备，广泛应用于工业生产、实验室研究等领域。

本文将介绍热电偶的操作流程，包括选择热电偶类型、安装热电偶、连接热电偶、测量温度等步骤。

一、选择热电偶类型在选择热电偶之前，需要了解测量温度的范围、环境条件以及测量精度等要求。

常见的热电偶类型包括K型、J型、T型等，不同类型的热电偶适用于不同范围的温度测量。

根据具体的需求，选择适合的热电偶类型。

二、安装热电偶1. 准备工作：首先，查看热电偶是否完好无损，并使用万用表检测热电偶的电阻值，确保正常工作。

另外，清洁被测物体的表面，确保无任何杂质。

2. 固定热电偶：将热电偶置于要测量的物体表面，并使用固定夹具或电缆扎带将热电偶固定在位置上。

注意保证热电偶与物体表面充分接触。

三、连接热电偶1. 准备工作：检查热电偶的电缆是否完好，确保无损坏。

通过外观检查和万用表测量，确认热电偶连接线路正确。

2. 连接接线头：根据热电偶和测量仪表的接口规格，将热电偶的连接线与测量仪表进行连接。

注意保证连接牢固，避免接触不良。

四、测量温度1. 开启电源：将测量仪表的电源开关打开，确保供电正常。

有些仪表还需要校准或者设置温度范围等参数，操作前务必阅读使用手册。

2. 读取温度：根据测量仪表的显示屏，可以直接读取被测物体的温度数值。

一定要注意观察仪表的测量单位以及小数位数等。

3. 记录数据：根据需要，可以将测得的温度数值记录下来。

可以通过纸质表格、电子表格或者记录仪表等方式进行记录，确保数据的准确性。

需要注意的是，热电偶操作时要注意防火安全和操作规范。

特别是在测量高温物体时，要保证自身和周围环境的安全。

总结：热电偶的操作流程包括选择热电偶类型、安装热电偶、连接热电偶和测量温度等步骤。

根据具体的需求和使用要求，选择适合的热电偶类型，并正确安装在被测物体上。

连接热电偶时，确保连接线路正确和牢固。

在测量温度时，注意供电和仪表设置，并合理记录测得的温度数据。
