干膜介绍及干膜工艺详解(40页)

感光膜 (干膜) 制作 PCB 电路板感光膜也叫干膜,是用来做PCB电路板的,把它贴在PCB电路板上面,就变成了一片感光电路板(因为感光电路板比较贵),用它做PCB电路板有着简单方便,容易制作等优点,详细制板过程如下：先将感光膜撕开,感光膜有三层,中间一层是感光膜,两边是透明膜,我们要做的就是撕开其中的一面透明膜,任意一面哦,暂保留一层保护透明膜,中间一层是感光膜,撕开方法:在感光膜两面粘上透明胶,然后两面的透明对揭开,这样,其中一面的透明膜就会被透明胶粘上,并且撕开了.注意一下,虽然是感光膜,对它起做用的是阳光中的紫外线所以不可以在阳光下操作,在室内操作不用担心,室内的光线和室内的灯光包括日光灯,在一两个小时内对它都起不到伤害,所以可以慢慢操作!不要急,也不要特意去暗室!将感光膜撕开后,粘在PCB板上面,注意一下,PCB板只要上面没有灰尘就可以了,不需要特别清理!粘上后用电吹吹一下或用电熨斗压一下,主要是加热,让感光膜的粘性更强,对电路板粘在更牢.将电路图打印在硫酸纸上面,或者菲林纸上面,菲林纸更贵一些,效果也更好,注意一下,电路图要反白打印,也就是本来有线的地方要打空(白色),本来没有线的地方要打成黑色,具体打印方法,本店有教材,或者也可以直接来问我,采用日光灯,或者节能灯来晒板,只要保证灯光均匀就可以了,10W的灯管差不多5分钟就可以了,晒好后的板可以明显看到两种颜色深浅变化.曝光结束后,明显看到图上深浅变化,可以做为是否晒好板的依据.撕掉上面的保护透明膜,将感光好的板放在显影溶液当中,本店出售的显影剂一包渗水3升左右,倒入适量的显影剂,将板没过就可以了,显影时间很快,一到两分钟,或者更快,最好在边上用小刷子或者小棉签擦洗电路板,会更快.再显影后的板子洗清,吹干,再将原保护透明膜贴上,用80度电熨斗再压一下,再撕掉上面的保护透明膜.显影后的板就可以拿去腐蚀了,可以用台湾生产的专用环保腐蚀剂来腐蚀,速度快,干净,卫生,并且没有气味,容易保存等优点,价格相对三氯化铁来说更便宜,腐蚀完之后的板放在脱膜剂中去脱膜,脱膜完后的板如图下:腐蚀完后的图!就这样一张PCB板就做成了!如果需要做阻焊层的话，图上的那支笔是绿油笔，用来做阻焊层的，详细的制做过程请到绿油笔的商品里面去看！！谢谢关注！简单说明一下,用感光的方法做板需要用到哪些东西:感光膜硫酸纸或者菲林纸显影剂脱膜剂腐蚀剂 PCB电路板感光膜使用说明（制做资料和心得）一：感光膜成像的原理:用感光膜粘在PCB电路板上面,等于在板上预涂了一层感光物质,当这层感光物质在光线照射后便溶于显影液．而末照到光线的部份则不溶于显影液从而形成抗蚀图形．二：制作所须的材料和工具：1.感光膜,PCB电路板．显影剂脱膜剂环保腐蚀剂2.日光灯(或节能灯,太阳光)．3.玻璃（压紧菲林，透光用）4.电路板图稿(或光绘菲林,激光打印硫酸纸）三：感光电路板成像的精度：1.光绘菲林0.1mm（效果最佳）2.激光打印透明胶片0.1mm3.激光打印硫酸纸0.2mm(能满足绝大部分应用)四:制作步骤:1.打印图纸：把绘好的线路图用激光打印机镜像打印在半透明硫酸纸上,如打印到透明胶片上，效果会更佳。

干膜介绍及干膜工艺详解干膜是一种常用的覆盖材料，用于保护电子元件表面免受污染、腐蚀和机械损伤。

它由聚酰胺树脂制成，具有优异的耐温性、耐化学性和机械强度。

干膜广泛应用于电子工业、半导体制造业、汽车制造业等领域。

本文将详细介绍干膜的工艺及应用。

干膜工艺主要分为涂布、曝光、显影和固化四个步骤。

首先，将干膜涂布在待保护的基板表面，然后通过热压或UV曝光使干膜与基板紧密结合。

曝光是将覆盖了光掩膜的基板和干膜放置在紫外线曝光机中，通过控制曝光时间和光强来实现显影效果。

显影是将经过曝光的基板和干膜放入化学液中，使未曝光部分的干膜溶解，从而揭露出基板的表面。

最后，通过热固化或UV固化使干膜与基板牢固结合，形成保护层。

干膜具有许多优越的特性。

首先，干膜具有出色的耐化学性，能够抵抗酸、碱和溶剂的侵蚀，保护电子元件不受腐蚀。

其次，干膜具有良好的耐温性，能够在高温环境下保持稳定性，适用于高温焊接和其他高温工艺。

此外，干膜具有优秀的机械强度，能够抵御机械冲击和摩擦，确保元件表面的完整性。

最重要的是，干膜具有良好的电绝缘性能，能够有效隔离电子元件，保证电路的正常运行。

干膜广泛应用于各种电子元件的保护和焊接过程中。

在印制电路板（PCB）制造过程中，干膜可以作为覆盖材料，保护线路图案在酸碱腐蚀、高温焊接和表面处理中不受损坏。

在集成电路制造中，干膜可用作衬底保护层，保护器件免受机械和化学损伤。

此外，干膜还可以用于电子元件的封装和封装，提高元件的可靠性和稳定性。

总之，干膜作为一种常用的保护材料，具有优越的性能和广泛的应用领域。

通过涂布、曝光、显影和固化等工艺步骤，可以将干膜均匀附着在基板表面，形成坚固耐用的保护层。

干膜能够有效保护电子元件免受污染、腐蚀和机械损伤，提高元件的可靠性和稳定性。

在电子工业、半导体制造业和汽车制造业等领域发挥着重要作用。

干膜作为一种常用的保护材料，具有许多优越的特性，因此在各个领域得到广泛应用。

下面将进一步介绍干膜的应用以及其在电子工业、半导体制造业和汽车制造业中的具体应用。

干膜工艺流程干膜工艺是一种常用于半导体和电子元件制造过程中的一项关键工艺。

它能够有效地保护电路板表面，并在保护过程中提供高质量的光刻图案传输。

本文将详细描述干膜工艺的流程，包括准备工作、涂敷干膜、曝光、显影、烘干和剥离等步骤。

一、准备工作1. 确定干膜工艺的适用性和要求：在开始干膜工艺之前，需要评估电路板的设计和制造需求，以确保干膜工艺能够满足这些需求。

2. 准备所需材料和设备：包括干膜材料、涂敷设备、曝光设备、显影设备、烘干设备和剥离设备等。

二、涂敷干膜1. 清洁电路板表面：使用适当的清洁剂和清洁方法清洁电路板表面，以去除灰尘、污垢和油脂等杂质。

2. 涂敷干膜：将干膜材料倒入涂敷设备中，并按照设备操作手册的指示，使用涂敷设备将干膜均匀地涂敷在电路板表面上。

3. 干燥干膜：将涂敷完成的电路板放置在烘干设备中，根据干膜材料的要求，控制烘干温度和时间，使干膜完全干燥。

1. 准备光刻模板：根据电路板设计，准备好相应的光刻模板。

光刻模板包括了所需的光刻图案，能够对干膜进行曝光和显影。

2. 曝光干膜：使用曝光设备，将准备好的光刻模板对准涂敷好干膜的电路板，并进行曝光。

曝光的时间和强度应根据干膜材料和制造需求进行调整和控制。

1. 准备显影液：根据干膜材料的要求，准备好适当的显影液。

显影液用于去除未曝光部分的干膜，使光刻图案显现出来。

2. 进行显影：将电路板浸入显影液中，根据显影液的要求，控制显影时间和温度，使干膜上未曝光的部分被显影液溶解。

五、烘干和剥离1. 烘干：经过显影后的电路板需要用烘干设备进行烘干，以去除显影液残留和使电路板表面完全干燥。

2. 剥离：将烘干后的电路板放入剥离设备中，通过剥离设备的力和温度控制，剥离干膜并使其与电路板分离。

剥离后，电路板的光刻图案得以完整保留，并可用于后续加工和制造。

干膜工艺是一项使用干膜材料在电路板制造过程中保护电路板表面和传递光刻图案的关键工艺。

其流程包括准备工作、涂敷干膜、曝光、显影、烘干和剥离等步骤。

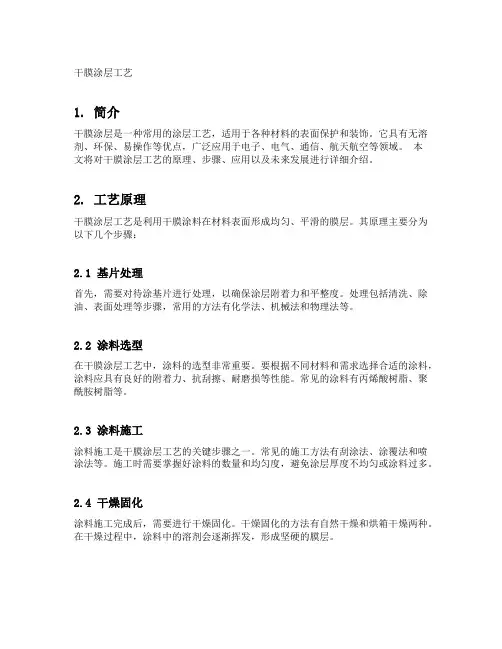

干膜涂层工艺1. 简介干膜涂层是一种常用的涂层工艺，适用于各种材料的表面保护和装饰。

它具有无溶剂、环保、易操作等优点，广泛应用于电子、电气、通信、航天航空等领域。

本文将对干膜涂层工艺的原理、步骤、应用以及未来发展进行详细介绍。

2. 工艺原理干膜涂层工艺是利用干膜涂料在材料表面形成均匀、平滑的膜层。

其原理主要分为以下几个步骤：2.1 基片处理首先，需要对待涂基片进行处理，以确保涂层附着力和平整度。

处理包括清洗、除油、表面处理等步骤，常用的方法有化学法、机械法和物理法等。

2.2 涂料选型在干膜涂层工艺中，涂料的选型非常重要。

要根据不同材料和需求选择合适的涂料，涂料应具有良好的附着力、抗刮擦、耐磨损等性能。

常见的涂料有丙烯酸树脂、聚酰胺树脂等。

2.3 涂料施工涂料施工是干膜涂层工艺的关键步骤之一。

常见的施工方法有刮涂法、涂覆法和喷涂法等。

施工时需要掌握好涂料的数量和均匀度，避免涂层厚度不均匀或涂料过多。

2.4 干燥固化涂料施工完成后，需要进行干燥固化。

干燥固化的方法有自然干燥和烘箱干燥两种。

在干燥过程中，涂料中的溶剂会逐渐挥发，形成坚硬的膜层。

3. 工艺步骤干膜涂层工艺主要包括以下几个步骤：3.1 基片处理•清洗基片，去除表面杂质和污垢。

•除油，使用溶剂或碱性洗涤剂去除基片表面的油脂。

•表面处理，利用化学方法或机械方法增加基片表面的粗糙度，提高涂层附着力。

3.2 涂料选型•根据基片材料和涂层要求，选择合适的涂料。

•涂料应具有良好的附着力、抗刮擦、耐磨损等性能。

3.3 涂料施工•根据涂料施工方法的不同，选择刮涂法、涂覆法或喷涂法等进行施工。

•控制涂料的均匀度和施工厚度，避免涂层不均匀或涂料过多。

3.4 干燥固化•根据涂料的要求，选择自然干燥或烘箱干燥。

•在干燥过程中，涂料中的溶剂逐渐挥发，形成坚硬的膜层。

4. 应用领域干膜涂层工艺在以下领域有广泛的应用：4.1 电子电气在电子电气行业，干膜涂层广泛应用于印刷电路板（PCB）、电子元器件封装表面保护等方面。

干膜介绍及干膜工艺详解干膜是一种常用于印制电路板（PCB）制造的覆盖材料。

干膜由两层薄膜构成：基膜和感光层。

基膜是一种透明的聚酯薄膜，具有机械强度和化学稳定性，可以保护感光层免受物理和化学损害。

感光层主要用于图形图案的曝光，并通过化学反应固化在基膜上。

干膜是一种现成的覆盖材料，可以快速而准确地应用于PCB生产中，特别适用于大规模生产。

干膜工艺是一种使用干膜的制造PCB的工艺。

它的工艺包括以下几个步骤：1.准备工作：准备好所需的PCB基板、干膜、感光胶液和各种化学溶液。

2.清洁基板：将基板放入清洁溶液中浸泡，并用软刷轻轻刷洗，以去除表面的污垢和油脂。

3.干燥基板：将清洁的基板放入烘箱中，以去除水分和其他有害物质。

4.膜压：将干膜覆盖在基板上，并使用膜压机将其牢固压在基板上。

这个步骤确保干膜与基板紧密贴合。

5.曝光：将已覆盖干膜的基板放入曝光机中，通过光源照射来曝光干膜的感光层。

光线透过印刷电路板的涂层暴露感光层，仅在需要的区域固化。

6.脱敏：将曝光后的基板放入脱敏机中，去除未固化的感光胶液，以便进一步的处理。

7.脱膜：将基板放入化学溶液中浸泡一段时间，以去除固化的感光胶液。

经过脱胶的基板将暴露出具有所需电路图案的金属表面。

8.转移印刷：将脱胶后的基板放入腐蚀剂中，腐蚀掉暴露的金属区域，从而形成所需电路图案。

9.清洗和修复：将印刷完毕的PCB进行清洗，去除化学残留物，并修复可能存在的不良区域。

10.检查和测试：对印刷完毕的PCB进行视觉检查和电气测试，确保其质量达到要求。

干膜工艺具有许多优点。

首先，它适用于大规模生产，可以快速而准确地制造PCB。

其次，干膜覆盖均匀，与基板贴合度高，可以产生高精度的电路图案。

此外，干膜具有良好的化学稳定性，能够保护基板不受物理和化学损害。

最后，干膜工艺对环境友好，由于使用了现成的覆盖材料，减少了废液和废料的产生，减少了对环境的影响。

综上所述，干膜是一种常用于PCB制造的覆盖材料，干膜工艺是一种使用干膜的制造PCB的工艺。

干膜曝光工艺干膜曝光工艺是一种常用于制作印制电路板（PCB）的工艺。

干膜曝光是利用光敏干膜和紫外光源将图形图案转移到PCB基板上的过程。

首先，为了进行干膜曝光，需要先将光敏干膜粘贴在PCB基板上。

干膜是由光敏物质和聚酯薄膜构成的一种材料，它能够在紫外光的作用下发生化学反应，并固化在PCB基板上。

在将干膜粘贴在基板上后，需要将图形图案传输到干膜上。

这一步骤通常使用曝光机进行，曝光机会利用紫外光源照射干膜，将图形图案暴露在上面。

暴露后的干膜在紫外光的作用下会发生化学反应，使得未暴露的部分保持柔软，而已经暴露的部分则变得硬化。

接下来，需要进行干膜的显影。

显影过程中，会使用一种化学溶液将未曝光的部分从干膜上洗掉，只留下已经曝光固化的部分。

这一步骤十分关键，因为它能够确保将图形图案准确地转移到PCB基板上。

最后，通过去除干膜，就可以得到最终的PCB板。

通常会使用酸性溶液或碱性溶液将干膜从PCB基板上去除，同时保持已固化的部分不受影响。

干膜曝光工艺相对于其他印制电路板制作工艺具有许多优点。

首先，它能够实现高精度的图形图案转移，可以制作出细线宽和小间距的电路。

其次，干膜曝光工艺具有较高的生产效率，能够快速完成大量的PCB制作任务。

此外，干膜曝光工艺还具有较低的成本和良好的可重复性。

总的来说，干膜曝光工艺是一种重要的PCB制作工艺，它能够实现高精度和高效率的图形图案转移。

随着技术的发展，干膜曝光工艺在PCB行业中的应用将会更加广泛。

干膜曝光工艺是印制电路板（PCB）制造过程中至关重要的一环。

它不仅能够实现高精度的图形图案转移，还能够提高生产效率，降低成本，以及保证制造的可重复性。

在干膜曝光工艺中，光敏干膜是关键的材料之一。

光敏干膜是由聚酯薄膜和光敏物质组成的，在曝光过程中会发生化学反应。

干膜有很好的粘附性，可以牢固地贴在PCB基板上，提供稳定的工作平台。

在进行干膜曝光之前，需要进行图形设计和制作。

设备通常使用计算机辅助设计（CAD）软件来完成PCB的图形设计。
