静电喷枪安装和维护说明书

静电喷涂设备保养指导书目录1. 简介2. 设备保养步骤2.1 清洁设备外表面2.2 检查喷枪和电极2.3 检查和更换喷涂材料2.4 清洁喷嘴和过滤器2.5 检查喷嘴和过滤器的密封性能3. 日常保养注意事项4. 预防和解决常见故障1. 简介这份静电喷涂设备保养指导书旨在帮助您正确维护和保养静电喷涂设备，以确保其正常运行，并延长设备的使用寿命。

2. 设备保养步骤2.1 清洁设备外表面定期清洁设备外表面，可使用柔软的布进行擦拭，确保设备表面干净无尘。

注意避免使用有腐蚀性或磨损性的清洁剂。

2.2 检查喷枪和电极检查喷枪和电极是否有损坏或磨损，如有损坏或磨损应及时更换。

同时，确保喷枪和电极的接触面干净无污物，以确保顺畅的电流传导。

2.3 检查和更换喷涂材料检查喷涂材料的是否有残留物或杂质，如有应清空并更换为新材料。

定期更换喷涂材料可避免堵塞喷嘴和过滤器。

2.4 清洁喷嘴和过滤器喷嘴和过滤器是静电喷涂设备中关键部件，定期清洁喷嘴和过滤器可保持设备的喷涂效果。

使用专用清洁剂和工具，按照设备说明书的指导进行清洁。

2.5 检查喷嘴和过滤器的密封性能检查喷嘴和过滤器的密封性能，确保没有泄漏或松动现象。

如发现泄漏或松动，应及时修复或更换密封件。

3. 日常保养注意事项- 使用设备前应先进行必要的安全检查，并确保设备接地良好。

- 定期清洁设备内部，以防止积尘或其他杂物影响设备运行。

- 注意设备的运行温度，避免过热或过冷。

- 定期检查设备的电源线和连接线，确保没有损坏或松动。

4. 预防和解决常见故障- 喷枪堵塞：定期清洁喷嘴和过滤器，使用合适的喷涂材料。

- 涂层效果不理想：检查喷涂材料的质量和喷嘴的密封性能。

- 电极不稳定：确保电极接触面干净无污物，检查电极是否磨损。

以上是静电喷涂设备保养指导书的内容，希望对您有所帮助。

如有其他问题，请随时联系我们。

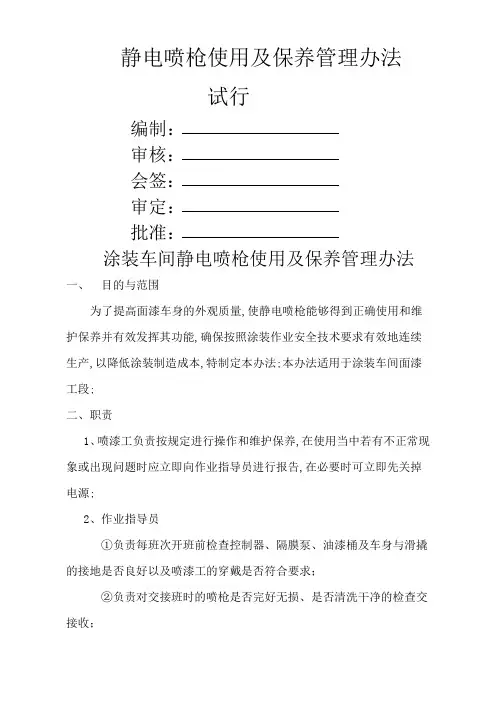

静电喷枪使用及保养管理办法试行编制：审核：会签：审定：批准：涂装车间静电喷枪使用及保养管理办法一、目的与范围为了提高面漆车身的外观质量,使静电喷枪能够得到正确使用和维护保养并有效发挥其功能,确保按照涂装作业安全技术要求有效地连续生产,以降低涂装制造成本,特制定本办法;本办法适用于涂装车间面漆工段;二、职责1、喷漆工负责按规定进行操作和维护保养,在使用当中若有不正常现象或出现问题时应立即向作业指导员进行报告,在必要时可立即先关掉电源;2、作业指导员①负责每班次开班前检查控制器、隔膜泵、油漆桶及车身与滑撬的接地是否良好以及喷漆工的穿戴是否符合要求；②负责对交接班时的喷枪是否完好无损、是否清洗干净的检查交接收；③负责开班前和生产过程中检查油漆的电阻率以及是否在30－100MΩcm范围；④在生产中对喷漆工提出的问题能够解决的应立即解决,对不能解决的应及时向工段长、车间TPM专员或机动室维修班值班人员报修；⑤负责在生产当中的喷涂状况进行巡检,,需要调整喷枪的应立即调整；⑥负责喷枪专用维修工具的保管;3、工段长、课长①负责检查作业指导员是否按规定进行检查和指导,并对喷漆工不执行规定的行为进行考核；②负责对将面漆车身下线所出现的具体缺陷问题点及时反馈给作业指导员和各工位并立即纠正和追溯；③当生产中静电喷枪喷涂系统出现故障或异常情况时,及时通知车间TPM专员或机动室维修人员;4、现场技术人员①负责喷漆工现场操作检查,对不符合要求的行为立即纠正,并有权建议考核工段长及课长；②负责检查与核实供应商现场技术人员是否按油漆电阻率的工艺参数要求进行调配；③负责根据现场的实际情况对不同油漆电阻率进行调整GNM100控制器的电压、电流参数并及时告知TPM专员、操作员工和工段长、课长；5、车间统计员①负责对被考核人员开具处理通知单,经签批后通告被处理人,同时在三日内追缴罚金；②负责统计将每月的违规处理情况报车间及公司领导；6、TPM专员①负责静电喷枪日常交接班的维修保养检查和每周的设备工具的专项维修保养工作的检查,对一切违规行为进行考核；②负责根据静电喷枪的使用状况提出维修备件的及时申购和日常保养及节假日保养计划,并按涂装作业安全技术标准提出静电喷涂相关设备及输送器具的维护计划；③负责生产当中静电喷枪及其附属设备出现故障时的即时抢修和及时告知机动室维修人员给予支持；三、静电喷枪操作使用及维护保养要求1、面漆工段开班生产以前,先检查GNM100控制器的输入接线电源是否可靠单相220V,50-60Hz,隔膜泵和GNM100控制器以及油漆桶接地是否良好,进出控制器的压缩空气管接口是否密闭良好无漏气现象;2、根据喷漆室的温湿度调整好油漆的粘度,加入助剂将油漆的电阻率调至：金属漆及实色漆50－150MΩcm、罩光清漆30－15050-100 MΩcm,使用AP200电阻仪测试;3、在压缩空气接通并压力符合流量为min时,打开GNM100控制器的“ON”按扭,色漆工位将电压U设为30-35KV,电流I设为60uA,罩光漆工位将电压U设为45-60KV,电流I设为60uA;然后扣动喷枪扳机,根据工位及油漆的不同进行调整喷嘴雾型和流量;调整时先将隔膜泵的油漆输出压力调至再调喷枪的调节拨杆,拧向右时油漆流量偏小,雾型偏窄；拧向左时,油漆流量偏大,雾型偏宽;4、喷枪调整好后,必须将防静电材料制作的布罩套在枪体上以确保长期使用油漆不粘附于枪体;喷漆时一手拿喷枪,另一手拉着高压空气管和输漆管以便操作;5、当更换油漆或停产不用时应对喷枪进行清洗,其步骤如下：①关闭GNM100控制器；②将隔膜泵的吸漆管插入足够清洗稀料的油漆桶,关闭进入喷枪的空气开关,然后扣动扳机使稀料进入到油漆管及喷枪内部以充分冲洗,直到喷出的漆雾颜色变为稀料的白色为止；③拧下空气锁母,拆下空气帽,然后毛刷清洗,并检查喷嘴的头部是否变形或损坏,气孔是否被堵塞；④用毛刷清洗枪的外表面,完后用布或空气吹干以确保枪体干燥,再用防静电工作服材料的布罩套在空气帽后以避免长期使用造成油漆粘附难于清理;若不用时必须将喷枪挂好,用塑料罩盖好喷嘴,并将漆管气管盘好挂在滑轨挂钩上,严禁将喷枪、管路置于格栅板或任意乱放；⑤重新装上空气帽和空气帽锁母,打开空气开关和GNM100控制器电源,然后扣动喷枪扳机试喷并调整；注意,必须先开控制器再扣动喷枪扳机；6、喷漆工在正常生产当中发现空气帽和枪体布罩上的油漆过多,应及时清理或更换;7、当油漆管中有油漆或溶剂时不能拆下枪针组件,严禁将静电喷枪置于稀料当中浸泡;8、每周停产设备清扫时,应用凡士林涂抹油漆管和空气管,再用胶带包裹好以防止长期使用被格栅板磨破发生漏漆漏电事故,如此每周反复保护油漆管和空气管;喷漆时也可将油漆管和空气管悬挂于滑轨9、每周设备清扫时应检查滑撬与车身的接触点存在漆渣堆积,则必须用砂轮机将其磨掉以保证车身与滑撬接地良好,若在喷漆当中有电击手现象时,可临时接一根金属线于地上以导走车身积聚的电量;10、喷漆工应定期清洗或更换防静电喷漆工作服、披肩帽、手套和导电鞋以及喷枪防护布罩以确保长期使用接地导电良好,避免触电现象;四、考核手提式静电喷涂设备属公司制造过程中的关重工具,其使用是否正确得当,保养是否及时细致周全,直接影响涂装生产节拍和面漆的一交合格率,因此静电喷枪的维护保养工作至关重要,必须要求全员维护、管理;考核原则：凡操作员工未按规定要求而被考核,其直接上级将被连带处以倍的考核金额;1、作业指导员负责上下班之间喷枪使用状况的交接,应有可追溯的交接记录,否则考核作业指导员20元/次;交接时以“上不清,下不接”的原则,当移交完成后即说明责任已经转移;2、当遇节假日或长时间不生产时,作业指导员负责监督指导喷漆工将喷枪清洗干净并做好管路的保护,否则考核作业指导员100元/次,其工段长及课长按倍连带考核;3、若有喷枪出现部件损坏或丢失,无法确定责任人时,当班工段长及课长承担管理责任,则考核作业指导员50元/次,工段长及课长按倍依次累计考核;4、喷漆工不按要求使用喷枪,甚至野蛮操作造成喷枪的部件损坏者,责任人则按部件的原价赔偿；若造成因喷枪不能使用而影响生产节拍者,则按公司的停线管理办法进行考核;5、喷漆工没有按要求例行保养和清洗者,考核20元/次;6、将喷枪置于稀料中浸泡以及私自拆御枪针组件者,考核100元/次;7、工段长、课长没按要求进行安排定期清理滑撬上的油漆,考核20元/次;8、喷漆工没按要求定期3个班次清洗一次清洗喷漆工作服、鞋、帽以及喷枪布罩等,考核20元/次;9、对将油漆管、空气管放在滑撬、踏台或油漆桶下,故意损坏磨破者处以100元/次的罚款,并照价赔偿管路;本办法归涂装车间解释;本办法从批准之日起开始试行,试行一个月后可行,即正式执行;。

零件说明Pro Xp™静电空气喷枪332055S ZH 用于I类I区危险场所，使用D组材料。

用于II型1区爆炸性环境场所，使用IIA组材料。

仅限专业用途。

重要安全说明若不按照本手册中的信息操作，本设备可能会造成危险。

在使用此设备前，请阅读本手册中的所有警告及说明。

请妥善保存这些说明。

最大流体工作压力为100磅/平方英寸（0.7兆帕，7巴）最大气体工作压力为100磅/平方英寸（0.7兆帕，7巴）有关各型号的零配件号和认证信息，请参见第3页。

PROVEN QUALITY.LEADING TECHNOLOGY.Contents型号 (3)认证 (7)相关手册 (7)警告 (8)喷枪概述 (11)静电空气喷枪如何工作 (11)控制器、指示器和组件 (12)智能喷枪 (13)安装 (18)警告标示 (18)喷涂柜要通风 (18)供气管路 (19)流体供应管路 (19)接地 (21)喷枪设置 (25)喷枪设置过程 (25)柔性喷涂喷枪设置过程 (29)HVLP喷枪设置过程 (30)圆形喷涂喷枪设置过程 (32)腐蚀材料喷枪设置过程 (34)检查喷枪电气接地 (35)检查流体的电阻率 (36)检查流体的粘度 (36)使用前冲洗设备 (36)操作 (37)泄压流程 (37)启动 (38)关机 (38)维护 (39)日常维护和清洗检查清单 (39)冲洗 (39)每天清洗喷枪 (41)每天的系统保养 (42)电气测试 (43)测试喷枪的电阻 (43)测试供电电源的电阻 (44)测试电极电阻 (44)故障排除 (45)喷型故障排除 (45)喷枪操作故障排除 (46)电气故障排除 (47)维修 (48)准备要维修的喷枪 (48)空气帽和喷嘴更换 (49)电极更换 (50)流体密封杆拆卸 (51)密封杆修理 (51)枪筒拆卸 (53)枪筒安装 (53)电源拆卸与更换 (54)交流发电机拆卸及更换 (55)流体管拆卸与更换 (57)扇形空气调节阀修理 (58)雾化空气限流阀的修理 (59)ES开合和流体调节阀的修理 (60)空气阀修理 (61)智能模块更换 (62)空气旋转接头和排气阀更换 (63)零件 (64)带标准显示屏的喷枪型号 (64)带智能显示屏的喷枪型号 (67)密封杆组件 (70)交流发电机组件 (71)ES开合和流体调节阀 (72)扇形空气调节阀的修理 (73)快速调节风扇阀组件 (73)雾化空气限流阀的组装 (74)智能模块组件 (75)圆形喷涂组件 (76)高导电率流体管组件：40kV (78)高导电率流体管组件：60和85千伏 (79)液体喷嘴 (80)流体喷嘴选择表 (80)流体喷嘴性能表 (81)空气帽 (83)空气帽选择指南 (83)耗气量表 (88)电极选择图 (89)维修套件和附件 (90)喷枪附件 (90)管路流体过滤器配件包附件 (91)操作员附件 (91)系统附件 (91)标示 (91)测试设备 (92)软管 (93)尺寸 (94)技术参数 (95)美国加州第65号提案 (95)2332055S型号型号常规喷枪型号配备标准电极、喷嘴、空气帽和流体管。

喷枪使用说明书一、介绍喷枪是一种常见的喷涂设备，广泛应用于涂料施工、汽车喷漆、家具制造等行业。

本使用说明书将详细介绍如何正确使用喷枪，以确保安全和高效的操作。

二、安全注意事项在使用喷枪之前，请务必遵循以下安全注意事项：1. 仔细阅读和理解本使用说明书，并确保了解相关使用规范。

2. 在操作喷枪时，请戴上合适的防护手套、面具和安全眼镜。

3. 保持工作区域清洁，并确保有良好的通风条件。

4. 在操作喷枪之前，请检查设备的连接部件是否紧固。

5. 操作喷枪时，请确保周围没有易燃或易爆物品。

6. 当喷枪不在使用时，请关闭气源并放置在安全位置。

三、喷枪的组成部分1. 喷枪手柄：用来控制涂料喷射。

2. 喷枪嘴口：涂料从这里喷出。

3. 涂料杯：用来存放喷涂涂料。

4. 压力控制按钮：用来调节喷涂压力。

5. 涂料调节旋钮：用来调节喷涂涂料的流量和喷涂效果。

四、喷枪的操作步骤1. 准备工作：将喷枪与喷枪压缩机连接，并确保连接紧固。

同时，检查喷枪的气源和涂料杯，确保其正常工作。

2. 调节气压：根据需要，使用喷枪上的压力控制按钮调节喷枪的气压。

3. 调节喷涂效果：使用涂料调节旋钮来调节喷涂涂料的流量和喷涂效果。

根据需要，可以适当调整喷嘴口的大小。

4. 进行喷涂：将喷枪对准需要喷涂的物体，并将喷涂涂料均匀地喷在表面上。

喷涂时需保持适当的距离和速度，以确保涂料均匀覆盖整个表面。

5. 喷涂结束：完成喷涂后，关闭气源，清洁喷枪。

将没有用完的涂料倒掉，并清洗涂料杯和喷嘴口。

五、保养与维护1. 每次使用完喷枪后，都应该进行清洁和保养。

使用清洁剂和刷子清洗涂料杯和喷嘴口，确保其干净无污染。

2. 定期检查喷枪的连接部件是否紧固，是否有损坏或磨损的部件，如有需要及时更换。

3. 使用时应避免将喷枪接触到尖锐物体，以免造成损坏或划伤。

4. 喷枪不使用时，应放置在干燥通风的地方，避免阳光直射或潮湿环境，以防止生锈和损坏。

六、常见问题及解决方法1. 喷枪喷出的涂料不均匀怎么办？可以通过调节喷枪的气压和涂料流量来解决这个问题。

智能静电控制器中文版说明书1安全操作说明静电粉末喷涂安全守则1.为避免危险，操作此设备必须遵守如下安全标准：EN50 050（或VDE 0745，Part100）EN50 053（或VDE 0745，Part102）。

2.喷涂工位5米以内所有导电体，特别是工件，必须接地良好。

3.喷涂车间的地面必须导电。

一般的水泥通常是导电的。

4.操作人员必须穿导电鞋（如皮鞋）。

5.操作人员必须光手那喷枪，如果戴手套，必须是导电手套。

6.用黄绿色接地线将控制柜接地。

接地线也必须和喷枪控制器、喷房、输送链、特别是工件实现金属与金属的链接。

7.接到喷枪的电缆和粉管必须排布整齐，以免出现机械损伤。

8.只有在喷房开启后才能开启喷枪。

如果喷房出现故障，喷枪也必须关闭。

9.检查所有导电体的接地状况，至少每周一次。

10.清理喷枪或是更换喷嘴时，必须关闭控制器。

2关于说明书本实用说明书包括有关正确实用控制器的所有重要内容，可以指导操作人员安全正确地进行设备安装、扩展喷枪的实用以及实现喷枪的最优化控制。

有关各个独立部件，如喷枪控制器和粉泵等的使用请参照相应的操作手册。

3功能描述3.1应用领域：此控制器专用于有机粉末的静电枪喷涂。

除此之外，别无它用。

如果使用者将此控制器挪为他用，由此造成的损失和危险，我们无法负责。

3.2特性描述：此控制器用于金马参数手动静电粉末喷涂设备（流化型，纸箱型，搅拌型），可以确认工艺参数，系统参数和工艺参数，可以查看状态信息。

并可以调节气量操作简便，个人的经验参数可以独立输入所有参数设定简单并可以保存以供重复使用，出粉量和电力参数可以调节并有数字显示此控制器可以接常用电压（110/ 220V AC）3.3操作模式预设模式控制器预置3个标准程序。

这3个程序可以通过数字显示器方便调出，专门用来喷涂平板工件、复杂工件和复喷工件。

编程模式控制器最多可以储存20个喷涂程序。

通过薄膜按键可以精确地控制电压、电流、出粉量和总气量。

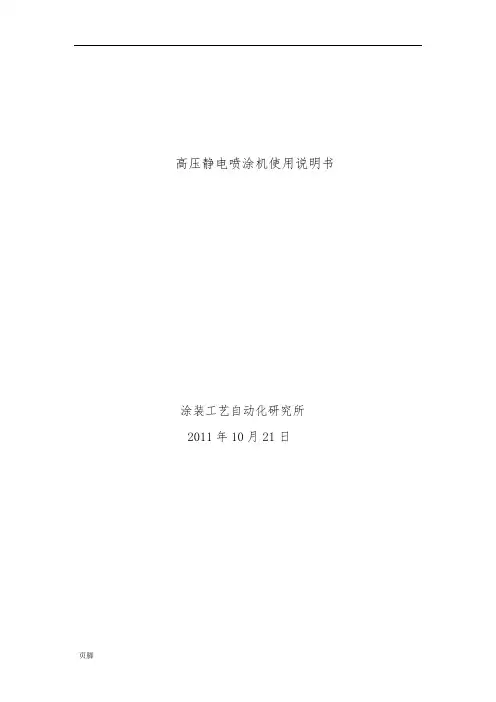

高压静电喷涂机使用说明书涂装工艺自动化研究所2011年10月21日目录一、前言........................................... - 1 -二、安全事项....................................... - 4 -三、设备构造及特点................................. - 5 -四、WSOF3-100FS静电粉末涂装机主要技术参数......... - 10 -五、设备的安装与调式.............................. - 11 -六、设备使用说明.................................. - 15 -七、热塑性、热固性粉末涂料技术指标 ................ - 16 -八、怎样选择粉末.................................. - 18 -九、常见故障及自检方法............................ - 19 -十、常用标识...................................... - 20 -十一、售后服务.................................... - 21 -附录：设备清单.................................... - 21 -一、前言公司是具有雄厚实力和发展潜力的生产高压静电喷涂设备的厂家。

它创建于1996年，经多年创新与实践，已经发展成为一家具有实力的专业电器设备。

公司拥有一批专业的科研开发人员，重点发展高科技高压静电喷涂设备，生产工艺达到业的领先水平，产品畅销全国各地。

创宇电器设备实施严格的科学化管理，建立完善的生产、销售、服务体系，并且拥有一套完整专业制造喷涂设备和管理模式，使设备的设计、制造、组装、调试都能严格按照国际标准生产，成为信得过产品。

粉末静电喷枪的操作技巧及日常维护一、操作技巧1.准备工作：在使用粉末静电喷枪之前，应确保工作区域的整洁和通风良好，避免灰尘和其他杂质的干扰。

同时需要检查机器的各个部分是否完好并且接触良好。

2. 调整气压：粉末静电喷枪的气压会直接影响涂装效果，一般建议气压在0.3-0.4Mpa之间。

可根据涂装物体的大小和形状进行微调。

通常来说，气压越高，喷涂速度越快，涂装效果会有所下降。

3. 涂装距离：涂装距离的选择除与喷涂物体有关外，还与粉末喷涂机的工作情况有关。

一般来说，涂装距离应在20-30cm之间，过远会使喷涂的粉末漫射，过近会使粉末过度堆积在涂装物表面。

4.喷涂角度：在施工时，应保持与喷涂表面垂直的角度进行均匀喷涂。

喷涂角度太斜会导致不均匀的喷涂效果，喷涂角度太正会导致粉末无法充分附着。

5.喷涂速度：喷涂速度的过快会导致涂料不均匀，喷涂速度过慢会导致过度堆积。

喷涂速度应根据喷涂物体的大小和形状进行调整，以保持均匀的涂装效果。

6.喷涂顺序：在进行喷涂时，应先对物体的顶部进行喷涂，然后是边缘和角落的喷涂。

这样可以确保整体涂装效果的均匀性。

二、日常维护为了保证粉末静电喷枪的正常运行和延长使用寿命，日常维护是必不可少的。

以下是一些常见的维护步骤：1.清洁喷枪：每次使用结束后，应立即清洁喷枪。

可以使用专用的清洁剂和清洗布擦拭喷涂枪上的粉末残留物，确保较好的喷涂效果。

2.更换喷嘴：如果发现喷涂效果不佳或者发现堵塞，需要及时更换喷嘴。

不当的喷嘴会影响粉末喷涂的效果，甚至导致设备故障。

3.维护连接部件：定期检查连接部件，确保它们没有松动、磨损或漏气的情况。

如果发现有问题，及时更换或修复。

4.定期检查电路：定期检查电路和电缆，确保其正常工作。

任何电缆损坏都需要立即更换，以避免造成设备故障。

5.定期检查气源：定期检查气源管道，确保气源稳定。

也需要检查气源过滤器和排水器，定期清洗或更换。

总结起来，粉末静电喷枪的操作技巧和日常维护都十分重要。

静电喷枪使用操作规程一、喷漆人员工作前准备1.所有喷涂系统的设备部件包括喷枪、供漆泵、油漆搅拌泵等必须确保接地良好。

2.喷涂区内所有外套部件和其它可导电的部件必须接地。

工作挂钩必须接地并保持清洁，连接点可靠无附着物。

3.喷漆人员进入喷漆间前必须穿戴好静电服、静电鞋。

二、静电喷枪使用操作规程1.使用前准备工作：1.1.检查喷枪接头是否接好，尤其是油漆软管无破裂，空气软管正确接地；1.2. 确保喷漆区内通风和水循环正确运转；1.3. 静电开关处于“OFF”位置；1.4. 按喷枪正确安装顺序依次安装好静电枪。

1.5.确认喷枪保护套完好。

1.6.喷涂工件必须正确接地，操作人员必须按安全要求正确接地，如带手套操作，必须保证切去手套手指、手心部位与喷枪正确接触；2.操作使用：2.1.正确打开油漆和空气阀门，空气进气压力在0.3—0.7Mpa之间，根据喷涂需要求调整空气进气压力和涂料工作压力；2.2.扣动板机，进行试喷，根据雾化需要调整喷枪空气调节阀，从而调整喷枪的喷涂工件扇面；2.3.打开静电开关至“ON”位置，检查指示灯显示窗是否点亮，如果不亮，及时检查并排除；2.4.喷射时使喷枪与工件保持垂直，距离约25—30cm;2.5.按先里后外、先左后右、先死角后大面的正确操作顺序进行喷涂，喷涂时枪口尽量避免枪口朝上；2.6.两把喷枪工作时距离应至少保持在1.2m以上。

3.工作结束后关闭静电模块、气源，把油漆管路清洗完毕后，泄压后关闭。

将静电枪存放在指定位置。

三、静电喷枪维护及保养使用后的静电喷枪必须进行正确维护和保养！要求每天清洗喷枪，每天进行系统保养！在进行喷枪的冲洗维护时，严禁油漆阀门与溶剂阀门同时打开！1.压力释放与冲洗1.1.首先关闭静电开关（打至OFF位置）；1.2.关闭油漆阀门，释放高压软管内的压力：使喷枪对接收金属容器（必须接地）进行压力释放至压力指示为零，接收金属容器不准垫纸壳或其它不导电物质；1.3.打开溶剂阀门冲洗喷枪，直至冲出的溶剂为干净的溶剂时关闭溶剂阀；1.4.关闭溶剂阀，释放喷枪内的压力至压力指示为零；2.清洗与保养2.1.拆下喷嘴、滤网并放在干净的溶剂内浸泡，并用柔软毛刷或软布（不导电）清洗枪身、枪头、雾化帽、锁紧环等，必要时用牙签或其它软的工具清理雾化帽上的小孔，不要使用金属工具；2.2.重新装好雾化帽，牢牢拧紧，检查扳机和阀门的运动情况，若有必要加润滑油；2.3.扣下扳机，并将清洗后喷枪枪口朝下挂在干净接地的金属挂钩上，挂钩必要时用不导电工具进行清洗；2.4.做好喷枪使用记录和交接班记录。

静电喷枪使用操作规程一、喷漆人员工作前准备1.所有喷涂系统的设备部件包括喷枪、供漆泵、油漆搅拌泵等必须确保接地良好。

2.喷涂区内所有外套部件和其它可导电的部件必须接地。

工作挂钩必须接地并保持清洁，连接点可靠无附着物。

3.喷漆人员进入喷漆间前必须穿戴好静电服、静电鞋。

二、静电喷枪使用操作规程1.使用前准备工作：1.1.检查喷枪接头是否接好，尤其是油漆软管无破裂，空气软管正确接地；1.2. 确保喷漆区内通风和水循环正确运转；1.3. 静电开关处于“OFF”位置；1.4. 按喷枪正确安装顺序依次安装好静电枪。

1.5.确认喷枪保护套完好。

1.6.喷涂工件必须正确接地，操作人员必须按安全要求正确接地，如带手套操作，必须保证切去手套手指、手心部位与喷枪正确接触；2.操作使用：2.1.正确打开油漆和空气阀门，空气进气压力在0.3—0.7Mpa之间，根据喷涂需要求调整空气进气压力和涂料工作压力；2.2.扣动板机，进行试喷，根据雾化需要调整喷枪空气调节阀，从而调整喷枪的喷涂工件扇面；2.3.打开静电开关至“ON”位置，检查指示灯显示窗是否点亮，如果不亮，及时检查并排除；2.4.喷射时使喷枪与工件保持垂直，距离约25—30cm;2.5.按先里后外、先左后右、先死角后大面的正确操作顺序进行喷涂，喷涂时枪口尽量避免枪口朝上；2.6.两把喷枪工作时距离应至少保持在1.2m以上。

3.工作结束后关闭静电模块、气源，把油漆管路清洗完毕后，泄压后关闭。

将静电枪存放在指定位置。

三、静电喷枪维护及保养使用后的静电喷枪必须进行正确维护和保养！要求每天清洗喷枪，每天进行系统保养！在进行喷枪的冲洗维护时，严禁油漆阀门与溶剂阀门同时打开！1.压力释放与冲洗1.1.首先关闭静电开关（打至OFF位置）；1.2.关闭油漆阀门，释放高压软管内的压力：使喷枪对接收金属容器（必须接地）进行压力释放至压力指示为零，接收金属容器不准垫纸壳或其它不导电物质；1.3.打开溶剂阀门冲洗喷枪，直至冲出的溶剂为干净的溶剂时关闭溶剂阀；1.4.关闭溶剂阀，释放喷枪内的压力至压力指示为零；2.清洗与保养2.1.拆下喷嘴、滤网并放在干净的溶剂内浸泡，并用柔软毛刷或软布（不导电）清洗枪身、枪头、雾化帽、锁紧环等，必要时用牙签或其它软的工具清理雾化帽上的小孔，不要使用金属工具；2.2.重新装好雾化帽，牢牢拧紧，检查扳机和阀门的运动情况，若有必要加润滑油；2.3.扣下扳机，并将清洗后喷枪枪口朝下挂在干净接地的金属挂钩上，挂钩必要时用不导电工具进行清洗；2.4.做好喷枪使用记录和交接班记录。

静电喷涂操作手册引言本操作手册旨在提供有关静电喷涂的基本指导，帮助操作员正确地使用静电喷涂设备，并确保操作的安全和有效性。

设备准备在使用静电喷涂设备之前，请确保以下准备工作已完成：- 检查设备完整性，确保所有部件都齐全并无损坏。

- 清洁和检查喷涂枪，确保没有堵塞或损坏的喷嘴。

- 准备喷涂材料并按照制造商的指导准备好溶剂和稀释剂（如适用）。

操作步骤1. 穿戴个人防护装备，包括护目镜、手套和防护服。

2. 将喷涂设备连接到适当的电源，并确保地面连接良好。

3. 打开喷涂设备的主电源开关，并确认指示灯是否亮起。

4. 检查设备的喷涂电压和电流设置是否符合喷涂材料的要求。

5. 把喷涂材料倒入，并按照设备的操作手册将瓶子正确安装到喷涂枪上。

6. 调整喷涂枪的喷嘴距离和喷涂角度，确保喷涂均匀而准确。

7. 在准备好的工件上进行实际喷涂前，先在废料或样板上进行喷涂测试，以确认喷涂效果和适当的喷涂速度。

8. 开始喷涂工件，保持均匀的手臂运动并避免过度覆盖或漏涂。

9. 喷涂完成后，关闭喷涂设备的电源开关，并清洗喷涂枪和设备以去除残留的喷涂材料。

安全注意事项- 永远戴上个人防护装备，以防止喷液溅到身体或眼睛。

- 不要将设备放在易燃物附近或有明火的地方。

- 在操作过程中保持设备和工作区域干燥，以防止静电积聚和意外火灾。

- 在操作前仔细阅读设备的操作手册，并严格按照说明操作。

维护和清洁定期清洁和维护静电喷涂设备，包括清理喷嘴、更换损坏的部件和保养电源电缆。

请参考设备的操作手册获取详细的维护说明，并根据制造商的建议定期进行保养。

以上是静电喷涂操作手册的基本内容，阅读并遵循本手册将有助于进行安全、高效的静电喷涂操作。

如有任何疑问或需要进一步的指导，请随时咨询相关专业人士。

静电喷涂枪明治机械安全操作及保养规程1. 引言静电喷涂枪是一种常用于工业涂装的设备，它利用静电原理将涂料精确地喷射到工件表面上。

明治机械是一家专业生产和销售静电喷涂枪的厂家，为了确保操作人员的安全以及设备的正常运行，制定了本安全操作及保养规程。

本文档旨在为用户提供明治机械静电喷涂枪的安全操作指南和设备保养要点。

2. 安全操作规程在操作静电喷涂枪之前，必须要熟悉以下安全操作规程：2.1 个人防护•操作人员应穿戴符合安全标准的个人防护装备，包括护目镜、耳塞、手套、防护服等。

•操作过程中应注意避免直接接触喷涂枪以及喷涂枪喷出的涂料。

•不允许在操作流程中穿戴任何松散的衣物或饰品。

2.2 操作环境•操作人员应确保工作环境通风良好，并避免操作时有易燃物质或可燃气体存在。

•若有破损或漏电现象，应立即停止使用喷涂枪，并通知维修人员进行检修。

2.3 喷涂枪操作•在操作喷涂枪之前，必须确保设备已接通地线。

•按下喷涂枪的开关时，必须将枪口指向待喷涂的工件，避免向人体或其他设备喷射。

•在更换喷嘴或维护设备时，必须确保喷枪开关处于关闭状态，并拔掉电源插头。

2.4 废料处理•废弃的喷涂材料和容器必须按照相关法律法规进行妥善处理，以避免环境污染。

3. 设备保养要点为了确保静电喷涂枪的正常运行和延长其使用寿命，需要定期进行以下保养措施：3.1 清洁•定期清洁喷涂枪的喷嘴、电极和其他零件，确保其表面无杂质和涂料残留。

•使用合适的清洁剂，并按照说明书进行清洗操作。

3.2 润滑•润滑喷涂枪的移动部件和连接部分，以减少摩擦和磨损。

•使用适当的润滑油或润滑脂，并按照说明书进行润滑操作。

3.3 检查•定期检查喷涂枪的电源线、地线和其他连接部分是否有损坏或松动现象。

•检查喷嘴、电极和其他零件是否有磨损或损坏，如有需要及时更换。

4. 总结通过遵守本安全操作及保养规程，可以确保操作人员的安全以及明治机械静电喷涂枪的正常运行。

请在操作喷涂枪之前仔细阅读并理解本文档中的内容，并严格按照规程进行操作和保养。

关于新枪新泵使用及保养前言：喷枪常用型号分为：压送式，重力式，吸上式。

1.压送式：不能接杯，需接油泵，压力桶。

（因接杯后，吸不能油漆）2.重力式：可接油泵，压力桶，喷杯。

（侧杯400CC）3.吸上式：可接油泵，压力桶，喷杯。

（下杯600CC/1000CC）一、使用：1.将喷枪接上喷杯，或油漆管与气管。

（请选用专用油漆管）2.再打开雾化开关（接所需要的雾化调节）和调气压开关。

二、常见故障与排除故障：1.枪头漏油漆。

（枪针枪嘴有磨损，针嘴要同时更换）2.雾化不好。

（将雾化帽拆下清洗，如效果不好或没扇面，请更换雾化帽或雾化调节开关）3.喷枪没空气出来。

（检查空气开关是否打开）三、保养喷枪：1.每日工作完毕后，必须清洗喷枪。

（里外都需清理干净）2.清洗喷枪时（用稀料清洗），禁止将整支枪放入稀料浸泡。

（因喷枪的3#配件O型环材质是尼龙易泡弯形）需将：枪针，枪嘴，雾化帽取下，放入稀料里清洗。

3.油漆浓度越大，喷枪的使用寿命缩短。

（必须加强对枪针枪嘴的清洗工作）四、使用维护1.车间按要求清洗和使用保养（见清洗说明）。

2.每月15号、30号设备部进行维护一次。

3.每月30号由技术部油配中心进行盘点。

4.车间主管将泵枪划分到责任人处管理。

5.由技术部油配中心负责人每天对车间的枪泵进行检查并做好记录。

五、责任划分1.因设备部维护保养不当造成的损失由设备部承担责任。

2.因车间使用不当造成损失，由车间承担和赔偿。

3.人为损坏并造成情节严重者将开除并扣除工资。

4.喷枪配件缺少或清洗不好造成换件，由责任人承担人配件费用。

5.泵浦配件缺少或清洗不好造成换件，由责任人承担人配件费用。

6.喷枪、泵浦清洗、保养不好，造成堵塞不能正常使用，该责任人、班长、主管各承担200-500元罚款。

7.如枪泵不在保养、维护的范围内出现的问题，要及地上报给技术部和设备部，由相关部门进行核实与处理。

技术部油配中心2013-7-11。

静电喷涂流水线操作及维护保养规程文件编号：日期：一. 操作规程：1.目的：本规程用于指导操作者正确操作和使用设备，以确保人身和设备安全。

2.操作要求2.1上岗操作设备的人员必需是经过专业培训合格前方可上岗操作〔由生产部门组织培训〕2.2工作前：2.2.1操作工必需按安全规定着装，女工必需将头发盘于头上；2.2.2操作前操作者必需生疏本设备的构造和性能及安全留意事项；2.2.3每班应依据设备点检表要求进展点检，并做好开/关机记录；2.2.4检查悬挂输送机润滑装置是否有油，轴承应加高温润滑油脂，链条每周要加高温润滑油；2.2.5检查工件是否牢靠接地(即工件和挂架应接触良好)；2.2.6检查各种调整阀是否清洁，且必需可调；2.2.7检查各管道联结是否良好，张紧系统是否敏捷、牢靠；2.2.8检查空气系统能否保证施工工作要求，即无油、无水、无异物；2.2.9调速电机变速旋钮在每次开车时，必需缓慢加速至工作速度，停车时必需缓慢旋至零位；2.3工作中2.3.1开启烘道电源，设定加温温度至工艺规定值；2.3.2先开启传动链条，再启动喷涂室、喷涂机、升降机，进展喷涂作业；2.3.3喷枪在整个施工或间隙中，必需承受专用挂钩挂放，严禁随处搁放；2.3.4要常常观看喷涂流水线各段的运行状况及掌握室表仪所指示的温度、电流、电压等数值是否正常，觉察问题准时处理调整；2.3.5在正常生产过程中假设觉察烘道内打火，工件脱落等特别状况时，应马上关断电源，待故障排解后再投入工作；2.3.6保持工作场地清洁干净，添加粉料及移倒粉料时应避开粉料大量飞扬或撒在设备上和工作场地上，生产过程中假设发生粉沫泄漏，应停机检查、堵漏；2.3.7工作中设备如消灭故障，应准时通知修理人员进展修理，并做好相应的记录〔包括修理时间、修理内容、更换零配件型号及规格〕。

2.4工作后2.4.1喷涂作业停顿后，再关闭喷涂机，在先后关闭集中喷室、空气净化系统、烘道，待工件到达取件工位时关闭传动链条；2.4.2工作完毕后，切断电源，待设备各转动部位不在动作时方可作设备保养和“7S”工作；2.4.3在关机时，还应准确填写关机时间、交接班记录和设备运行状况记录。
