LCD1602A使用指南

lcd1602 使用手册，LCD1602 的使用详解LCD1602 是很多单片机爱好者较早接触的字符型液晶显示器，它的主控芯片是HD44780 或者其它兼容芯片。

刚开始接触它的大多是单片机的初学者。

由于对它的不了解，不能随心所欲地对它进行驱动。

经过一段时间的学习，我对它的驱动有了一点点心得，今天把它记录在这里，以备以后查阅。

一般来说，LCD1602 有16 条引脚，据说还有14 条引脚的，与16 脚的相比缺少了背光电源A（15 脚）和地线K（16 脚）。

我手里这块LCD1602 的型号是HJ1602A，是绘晶科技公司的产品，它有16 条引脚。

LCD1602 的基本操作1. 读状态：输入RS=0，RW=1，E=高脉冲。

输出：D0D7 为状态字。

2. 读数据：输入RS=1，RW=1，E=高脉冲。

输出：D0D7 为数据。

3. 写命令：输入RS=0，RW=0，E=低脉冲。

输出：无。

（写完置E= 高脉冲）4. 写数据：输入RS=1，RW=0，E=低脉冲。

输出：无。

分析时序图（1）写操作（单片机至HD44780）首先要对寄存器的选择和读、写操作选择进行配置。

RS 是寄存器选择，RS = 1 对数据进行操作；RS = 0 对指令进行操作。

接着对读写操作选择进行配置，RW = 0 写操作。

打开使能端，输入使能信号E = 1。

数据总线，对DB0~DB7 赋值，进行数据的传输【注】如果先打开使能，再进行其他配置的话，有可能传输的数据不是自己想要的。

（2）读操作（HD44780 至单片机）显示模块的指令集，根据自己的显示需要进行相应的配置显示的位置设置DDRAM显示在第一行某一列的数据可以写命令：0x80 | 0x**，显示在第二行某一列的数据可以写命令：0x80 | 0x40 | 0x** = 0xC0 | 0x**，0x80 是因为在设置DDRAM 地址时，DB7 固定是为1 的。

LCD1602 写入自己的字符及显示汉字1、由于LCD 是外部设备，处理速度比CPU 速度慢，向LCD 写入命令到完成功能需要一定的时间，在这个过程中，LCD 处于忙状态，不能向LCD 写入新的内容。

产品使用说明书1602A1字符型液晶显示模块（双接口&带串口）第 1 页，共 29 页目录一、概述--------------------------------------------------------------------------- 3二、主要参数--------------------------------------------------------------------- 3三、接口引脚说明--------------------------------------------------------------- 4四、时序说明--------------------------------------------------------------------- 51、写操作时序与时序图：(MCUàLCM)------------------------------------------ 52、读操作时序与时序图：(LCMàMCU)------------------------------------------ 5五、LCM内部结构-------------------------------------------------------------- 61、指令寄存器（IR）和数据寄存器（DR）-------------------------------------- 62、忙标志位BF ------------------------------------------------------------------------ 63、地址计数器（AC）----------------------------------------------------------------- 64、显示数据寄存器（DDRAM）---------------------------------------------------- 75、字符发生器ROM ------------------------------------------------------------------ 76、字符发生器RAM ------------------------------------------------------------------ 8六、指令说明-------------------------------------------------------------------111、Clear display (清显示)-------------------------------------------------------------112、Return home (归位)----------------------------------------------------------------113、Entry mode set (设置输入模式)-------------------------------------------------124、Display on/off control (显示开/关控制)----------------------------------------125、Cursor or display shift (游标或显示移位元)-----------------------------------126、Function set (功能设置)----------------------------------------------------------137、Set CGRAM address (CGRAM地址设置)-------------------------------------138、Set DDRAM address (DDRAM地址设置)-------------------------------------139、Read busy flag and address (读忙标志BF和AC)-----------------------------1410、Write data to CGRAM or DDRAM(写数据到CGRAM或DDRAM)---------------------------------------------1411、Read data from CGRAM or DDRAM(从CGRAM或DDRAM中读数据)------------------------------------------14七、应用举例--------------------------------------------------------------------151、硬件方面电路----------------------------------------------------------------------152、软件举例----------------------------------------------------------------------------15八、注意事项--------------------------------------------------------------------19第 2 页，共 29 页一、概述：1602A1字符型液晶显示模块是专门用于显示字母、数字元、符号等的点阵型液晶显示模块。

1602A液晶模块文档介绍1602A液晶模块是一种常用的显示设备，主要用于显示文本信息。

它具有16列和2行的显示区域，每个区域可以显示一个字符。

本文档将介绍1602A液晶模块的基本原理、特性以及使用方法。

特性以下是1602A液晶模块的主要特性：•16列2行的显示区域•每个区域可显示一个字符•内置液晶控制器，简化控制电路的设计•低功耗设计，适合长期运行•使用标准的I2C总线进行通信，方便连接到其他设备引脚定义1602A液晶模块包含16个引脚，下面是各个引脚的定义：引脚序号引脚名称功能描述1 VSS 电源地2 VDD 电源正极3 V0 对比度调节4 RS 命令/数据选择5 R/W 读/写选择6 E 使能信号7-14 DB0-DB7 数据总线位15 LED+ 背光电源正极16 LED- 背光电源地控制指令1602A液晶模块的显示内容是由控制指令决定的。

下面是一些常用的控制指令：•光标移动指令–0x80: 将光标移动到第一行的起始位置–0xC0: 将光标移动到第二行的起始位置•清屏指令–0x01: 清除整个显示区域的内容，将光标移动到起始位置•写入数据指令–0x02: 将光标移动到起始位置–0x06: 设置光标移动一次后自动增加•光标显示控制指令–0x0E: 显示光标并设置为闪烁模式–0x0C: 显示光标而不闪烁•功能设置指令–0x38: 设置显示模式为16x2字符模式使用示例下面是一个使用1602A液晶模块的示例程序，使用Arduino开发板控制：```c #include <Wire.h> #include <LiquidCrystal_I2C.h>// 初始化液晶模块 LiquidCrystal_I2C lcd(0x27, 16, 2);void setup() { // 初始化串口通信 Serial.begin(9600); while (!Serial);// 初始化液晶模块 lcd.begin(16, 2); lcd.backlight(); }void loop() { // 显示Hello World!文本 lcd.setCursor(0, 0); lcd.print(。

LCD1602及其控制器的基本显⽰⽅法LCD显⽰及键盘⽤法LCD1602及其控制器的基本显⽰⽅法向LCD输⼊的数据为ASCII码,需要通过数码扫描依次送到LCD显⽰，下⾯介绍LCD 控制器IP核LCD16X2A及其相关程序。

逻辑符号如下图：U_lcd_ctrl模块即为该控制器核在AltiumDesinger原理图中的符号表⽰。

其作⽤是接受前⾯⽤户⾃⼰的逻辑单元送来的ASCII码数据和控制信号，然后与外部的LCD显⽰器通讯，显⽰相应字符。

数据总线使⽤输⼊输出分离模式，IP核后⾯需要增加双向BUF控制单元（U8）。

L CD控制器端⼝说明如下：⽤户控制逻辑接⼝：CLK：控制器⼯作时钟，上升沿有效RST：复位信号，⾼电平有效DA TA[7..0]：ASCII码数据总线ADDR[3..0]：字符在LCD屏幕上的地址（共两⾏，每⾏16个字符）ADDR=“0000”~“1111”对应每⾏的第0~15个字符LINE：LCD1602屏幕上的⾏选择信号，LINE=0时数据在第⼀⾏显⽰，LINE=1时数据在第⼆⾏显⽰BUSY：控制器忙信号，数据未显⽰稳定时BUSY=1；反之为0STROBE：数据输⼊有效使能，⾼电平有效LCD显⽰器接⼝：LCD_E：LCD显⽰器使能LCD_RW：LCD读写⽅向控制LCD_RS：LCD命令，数据选择LCD_DA TA_TRI：LCD数据⾼阻态控制LCD_DA TAO：LCD数据输出总线LCD_DA TAI：LCD数据输⼊总线控制器⼯作原理如下：A 控制器复位当RST信号有效时（⾼电平），控制器进⼊LCD复位与初始化操作，此时，BUSY信号持续⾼电平，表⽰控制器忙，LCD不能进⾏⽤户请求的操作。

RST信号由⾼变低后的⼤约80us之后，LCD控制器初始化完成，可以响应⽤户的操作请求，此时，BUSY信号变低。

LCD处于显⽰模式。

B 字符显⽰上电后的LCD必须初始化⼀次，之后LCD控制器停留于“WAIT FOR DA TA”状态。

LCD1602帮助手册正面图背面图正面图为第一图，管脚应排列在左上方，左边第一脚为管脚1，向右依次为2,3,4………15，16。

背面一般也有标注，并且附带了管脚对应的作用。

其中第三脚VO为对比度调节脚，一般外接滑动变阻器，调节输入的电压，来调节明暗度（可以直接接地，不过直接接地，需要斜着屏幕，才能看见LCD是否显示字符，正面看都是黑黑的一格一格的）。

15,16角一般为背光LED灯源，一个接VCC（一般为15脚）,一个接GND（一般为16脚），最好接入限流电阻，不接也可使用，不过会缩短寿命，这两角可以不接，如果不接，在黑暗的室内，显示效果欠佳。

管脚编号如下图所示：管脚对应符号对LCD的操作，有四种操作，分别为：读状态，读数据，写指令和写数据，一般常用的为读状态，写指令和写数据。

操作图如下：当RS端为低电平，RW端为高电平，E为高电平是，对LCD1602的操作为读状态操作，这时，可以对LCD的状态进行读取，读取通过D0~D7的端口读取。

其他操作相似，对照图，即可完成，但是有个读写时序的要求，时序图见下图：读操作时序对LCD进行读操作时，先将RS置为低电平（0V），然后将RW样置为高电平（+5V），然后有个tsp1的延迟（但是一般这个延迟为ns级，一个单片机的指令周期通常都为us级，一般不需要特别延迟，如果程序有一定错误的时候，可以稍微延迟一下），然后再将E置为1，然后延迟td时间（td一般也为ns级，可以适当延迟一点点），然后读取D0~D7的数据。

写操作也是类似的，将RS,RW,E端口进行相应操作即可完成，写数据和写命令的操作，延迟的时间都很短，程序不稳定的话，可以延迟个1us，一般就可以了。

LCD1602的指令有11条，如下图：（指令表）从之前的操作来看，对照此表，不难看出，指令表的前8条都是命令指令，RS,RW都为0，所以操作时，都是写命令操作，D7~D0的数值的不同，代表了操作的不同，比如D0~D7为0x01时，对LCD的操作命令就为清屏显示，第二条指令为光标返回指令，在D0处有个※标记，这表示，不论此位的数据为1还是为0，对此命令都无效，即D0~D7端口写入0x20为光标返回指令，D0~D7端口写入0x03,此命令也为光标返回指令。

LCD1602中文资料程序和使用说明一、硬件连接和初始化步骤：1.将LCD1602的16个引脚连接到MCU（单片机）的相应引脚上。

其中，VCC和GND分别接到电源正负极，VO接到可调电位器的中间引脚（用于调节背光亮度），RS、RW和E分别接到MCU的IO口上，D0-D7分别接到MCU的8个IO口上。

2.初始化LCD1602的操作包括设置显示模式、显示光标、输入模式等，具体步骤如下：a.将8位数据接口设置为并行输入模式，即设置D0-D3为输入模式。

b.设置显示模式为2行显示，5x8点阵字符，显示器不移动。

c.将显示光标设置为闪烁显示。

d.设置数据输入方式为向右移动，同时字符显示不移动。

e.清除显示内容，将光标位置设置为第一行第一列。

f.打开显示器和光标显示功能。

二、常用函数和操作方法：1. void lcd1602_init( 初始化LCD1602，包括上述硬件连接和初始化步骤。

2. void lcd1602_clear( 清除显示内容。

3. void lcd1602_setCursor(int row, int column) 设置光标位置，row表示行数（从0开始），column表示列数（从0开始）。

4. void lcd1602_print(String str) 在当前光标位置打印字符串str。

5. void lcd1602_shiftDisplayLeft( 将显示内容向左移动一位。

6. void lcd1602_shiftDisplayRight( 将显示内容向右移动一位。

7. void lcd1602_scrollDisplayLeft( 将整个显示内容向左滚动一格。

8. void lcd1602_scrollDisplayRight( 将整个显示内容向右滚动一格。

9. void lcd1602_noCursor( 关闭光标显示。

10. void lcd1602_cursor( 打开光标显示。

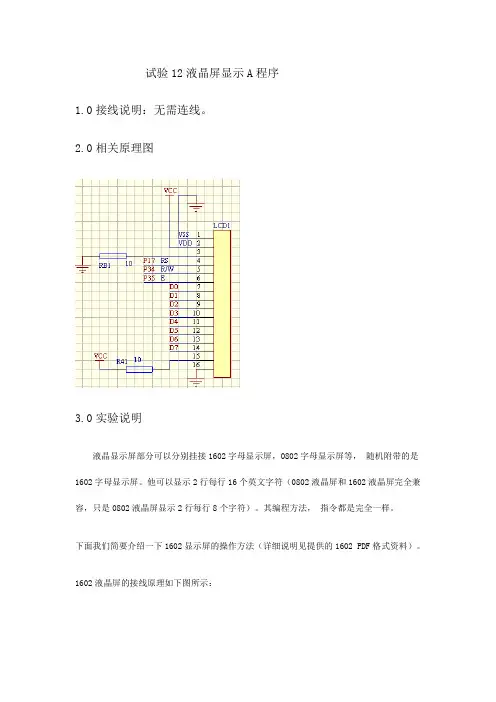

试验12液晶屏显示A程序
1.0接线说明：无需连线。

2.0相关原理图
3.0实验说明
液晶显示屏部分可以分别挂接1602字母显示屏，0802字母显示屏等，随机附带的是1602字母显示屏。

他可以显示2行每行16个英文字符（0802液晶屏和1602液晶屏完全兼容，只是0802液晶屏显示2行每行8个字符）。

其编程方法，指令都是完全一样。

下面我们简要介绍一下1602显示屏的操作方法（详细说明见提供的1602 PDF格式资料）。

1602液晶屏的接线原理如下图所示：
其中原理图中变阻器P1是1602/0802公用的液晶对比度调整电阻,根据需要一般在10Ω-3k 欧之间。

，如果用其他厂家的液晶屏则可能要适当调整这些电阻以达到最佳显示效果。

1602A使用说明书液晶显示器使用手册目录（一）概述（二）外形尺寸（三）模块主要硬件构成说明（四）模块的外部接口（五）指令说明（六）读写操作时序（七）软件初始化概述HJ1602A是一种工业字符型液晶，能够同时显示16x02即32个字符。

（16列2行）二、模块尺寸（如图）三、引脚接口说明表编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15脚：背光源正极。

第16脚：背光源负极。

四．1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表所示：序号指令RS R/W D7D6D5D4D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/CR/L* *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1 字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF计数器地址10 写数到CGRAM或DDRAM）1 0 要写的数据内容11 从CGRAM或DDRAM读数1 1 读出的数据内容14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

1602a
简介
1602a是一种基于液晶显示技术的16x2字符LCD模块。

它提供了16个字符宽度和2行的可见区域，可以同时显示32个字符。

这个模块可以通过Arduino等单片机进行控制，非常适合于显示简单的文本和数字。

功能特点
•16x2字符显示
•可通过Arduino等单片机进行控制
•蓝色背光灯
•5V供电
•提供液晶显示的简单接口
•具备液晶显示常见功能，如光标控制、清除屏幕等
接口介绍
1602a模块具有16个引脚，其中8个用于数据传输，另外8个用于控制。

以下是每个引脚的功能：
•VSS: 地线
•VDD: 5V电源
•V0: 液晶对比度控制
•RS: 指令/数据选择，高电平选择数据，低电平选择指令
•R/W: 读/写选择，高电平读取数据，低电平写入数据
•E: 使能引脚，当对E进行高电平脉冲时，数据被写入液晶显示器
•D0-D7: 数据引脚，用于传输指令和数据
•LED+: 背光正极
•LED-: 背光负极
Arduino控制示例
以下是一个简单的Arduino控制1602a模块的示例代码：```arduino #include <LiquidCrystal.h>
// 初始化液晶对象 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() { // 设置液晶的列数和行数 lcd.begin(16, 2); // 打印初始文本 lcd.print(。

概述:SMC1602A 标准字符点阵型液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示16 个字符X2 行西文字符，字符尺寸为2.95X4.35(WXH)mm，内置HD44780 接口型液晶显示控制器，可与MCU 单片机直接连接，广泛应用于各类仪器仪表及电子设备。

◆控制器接口说明（HD44780 及兼容芯片）：1 基本操作时序：1.1 读状态：输入：RS=L,RW=H,E=H 输出：D0～D7=状态字1.2 写指令：输入：RS=L,RW=L,D0～D7=指令码,E=高脉冲输出：无1.3 读数据：输入：RS=H,RW=H,E=H 输出：D0～D7=数据1.4 写数据：输入：RS=H,RW=L,D0～D7=数据,E=高脉冲输出：无3 RAM 地址映射图控制器内部带有80X8 位（80字节）的RAM缓冲区，对应关系如右图所示：4 指令说明4.1 初始化设置4.1.1 显示模式设置4.1.2 显示开/关及光标设置4.2 数据控制控制器内部设有一个数据地址指针，用户可通过它们来访问内部的全部 80 字节RAM。

4.2.1 数据指针设置4.2.2 读数据：见1.3 节4.2.3 写数据：见1.4 节4.2.4 其他设置5 初始化过程（复位过程）5.1 写指令38H：显示模式设置第一次5.2 延时3ms5.3 写指令38H：显示模式设置第二次5.4 延时3ms5.5 写指令38H：显示模式设置第三次5.6 延时3ms5.7 写指令38H：显示模式设置第四次5.8 延时3ms5.9 写指令08H：显示关闭5.10 写指令01H：显示清屏5.11 延时3ms5.12 写指令06H：显示光标移动设置5.13 写指令0CH：显示开及光标设置。

LCD1602的用法一、简介LCD1602是一款常用的液晶显示模块，它具有16x2的字符显示能力，可以显示基本的英文、数字和符号。

通过与微处理器或单片机等控制器的连接，可以实现各种数据和信息的显示。

二、硬件连接1. 电源：LCD1602模块需要5V电压供电，可以使用USB转RS232接口或直接连接5V电源。

2. 数据线：LCD1602模块需要连接数据线才能与控制器通信。

常见的连接方式是使用4条数据线：RS、RW、E。

其中RS线控制亮灭，RW线控制光标，E线控制开关。

3. 地线：通常需要连接一个公共地线，以使电路稳定。

三、软件实现以下是一个简单的示例代码，使用C语言和LCD1602模块实现显示字符串的功能：```c#include <reg52.h> // 包含8051单片机寄存器定义#include <lcd1602.h> // 包含LCD1602驱动库文件// 声明LCD1602结构体变量LCD1602 lcd;void main() {// 初始化LCD1602模块lcd_init(&lcd);lcd_clear(&lcd); // 清空屏幕// 显示字符串"Hello, world!"lcd_puts(&lcd, "Hello, world!");// 等待一段时间，以便观察显示效果delay(500);}```四、常用命令LCD1602模块支持一些常用的命令，如光标移动、清屏、显示文本等。

具体命令可以参考LCD1602驱动库文档。

五、注意事项1. LCD1602模块的字符宽高比为4:5，因此需要调整显示的字符大小以适应屏幕。

2. 需要根据具体的应用场景和硬件配置选择合适的LCD1602模块和驱动库。

不同的模块和库可能存在差异，需要参考相应的文档进行操作。

3. 在实际应用中，需要考虑与其他设备的接口和控制方式，确保数据传输的正确性和稳定性。

LCD显示及键盘用法LCD1602及其控制器的基本显示方法向LCD输入的数据为ASCII码,需要通过数码扫描依次送到LCD显示，下面介绍LCD 控制器IP核LCD16X2A及其相关程序。

逻辑符号如下图：U_lcd_ctrl模块即为该控制器核在AltiumDesinger原理图中的符号表示。

其作用是接受前面用户自己的逻辑单元送来的ASCII码数据和控制信号，然后与外部的LCD显示器通讯，显示相应字符。

数据总线使用输入输出分离模式，IP核后面需要增加双向BUF控制单元（U8）。

L CD控制器端口说明如下：用户控制逻辑接口：CLK：控制器工作时钟，上升沿有效RST：复位信号，高电平有效DATA[7..0]：ASCII码数据总线ADDR[3..0]：字符在LCD屏幕上的地址（共两行，每行16个字符）ADDR=“0000”~“1111”对应每行的第0~15个字符LINE：LCD1602屏幕上的行选择信号，LINE=0时数据在第一行显示，LINE=1时数据在第二行显示BUSY：控制器忙信号，数据未显示稳定时BUSY=1；反之为0STROBE：数据输入有效使能，高电平有效LCD显示器接口：LCD_E：LCD显示器使能LCD_RW：LCD读写方向控制LCD_RS：LCD命令，数据选择LCD_DATA_TRI：LCD数据高阻态控制LCD_DATAO：LCD数据输出总线LCD_DATAI：LCD数据输入总线控制器工作原理如下：A控制器复位当RST信号有效时（高电平），控制器进入LCD复位与初始化操作，此时，BUSY信号持续高电平，表示控制器忙，LCD不能进行用户请求的操作。

RST信号由高变低后的大约80us之后，LCD控制器初始化完成，可以响应用户的操作请求，此时，BUSY信号变低。

LCD处于显示模式。

B字符显示上电后的LCD必须初始化一次，之后LCD控制器停留于“WAIT FOR DATA”状态。

在用户向LCD控制器申请字符显示操作时，ADDR、DATA、LINE信号必须保持稳定，同时使用STROBE信号触发显示操作。

LCD1602数据手册一、概述LCD1602 是一种广泛应用于各类电子设备中的字符型液晶显示模块。

它具有体积小、功耗低、显示清晰等优点，能够显示 16 个字符乘以 2行的信息，非常适合用于显示简单的文本和数据。

二、基本特性1、显示容量：LCD1602 可以显示 32 个字符，即 16 个字符乘以 2 行。

2、工作电压：通常为 5V 直流电源。

3、显示模式：可以显示字母、数字、符号等多种字符。

4、视角范围：具有一定的可视角度，在不同角度下仍能清晰看到显示内容。

三、引脚功能1、 VSS：接地引脚。

2、 VDD：电源引脚，接＋5V 电源。

3、 V0：对比度调整引脚，通过外接电位器来调整液晶显示的对比度。

4、 RS：寄存器选择引脚。

当 RS 为低电平时，选择指令寄存器；当 RS 为高电平时，选择数据寄存器。

5、 RW：读写选择引脚。

当 RW 为低电平时，进行写操作；当 RW 为高电平时，进行读操作。

6、 E：使能引脚，下降沿触发。

7、 D0 D7：数据引脚，用于传输指令和数据。

四、指令集1、清屏指令：将显示缓冲区的内容清除，屏幕显示空白。

2、归位指令：使光标回到起始位置，即第一行第一列。

3、输入方式设置指令：用于设置数据的输入方式，如光标移动方向等。

4、显示开关控制指令：控制显示、光标、闪烁等功能的开启和关闭。

5、光标或显示移位指令：使光标或整个显示内容向左或向右移动。

6、功能设置指令：设定数据长度、行数、字形等参数。

7、 CGRAM 地址设置指令：用于自定义字符的地址设置。

8、 DDRAM 地址设置指令：指定显示数据的存储地址。

五、显示缓冲区LCD1602 内部具有显示缓冲区，通过向缓冲区写入数据来控制显示内容。

第一行的地址为 0x00 0x0F，第二行的地址为 0x40 0x4F。

六、初始化设置在使用LCD1602 之前，需要进行初始化设置，包括设置显示模式、输入方式、显示开关等。

以下是一个常见的初始化流程示例：1、延时 15ms 以上。

单片机控制的lcd1602字符液晶滚动电路功能说明功能说明：单片机控制的LCD1602字符液晶滚动电路该电路是由单片机控制的LCD1602字符液晶显示屏的滚动功能。

通过单片机的程序控制，可以实现字符的滚动显示，从而达到信息展示的目的。

具体功能说明如下：1. 显示屏控制：该电路使用LCD1602字符液晶显示屏作为显示器，通过单片机的控制，可以控制显示屏上的字符显示。

显示屏具有2行16列的字符显示区域。

2. 滚动显示：通过单片机的程序控制，可以实现字符的滚动显示。

滚动显示可以从左向右或者从右向左进行，可以设置滚动速度和滚动内容。

3. 单片机控制：该电路使用单片机作为控制核心，通过单片机的GPIO口控制显示屏的数据和控制信号。

单片机可以根据用户的需求，通过编程实现不同的滚动效果。

4. 滚动速度调节：用户可以通过调节单片机程序中的延时参数，来控制滚动速度。

延时时间越短，滚动速度越快；延时时间越长，滚动速度越慢。

5. 滚动内容设置：用户可以通过编程将需要滚动显示的内容存储在单片机的内存中，然后通过单片机控制，将内容逐个字符地显示在LCD1602字符液晶显示屏上。

6. 滚动方向选择：用户可以通过编程设置滚动的方向，可以选择从左向右滚动或者从右向左滚动。

7. 硬件连接：该电路需要将单片机的GPIO口与LCD1602字符液晶显示屏的数据和控制信号引脚连接起来，通过连接线进行数据传输和控制。

总结：该电路通过单片机控制LCD1602字符液晶显示屏的滚动功能，可以实现字符的滚动显示，从而达到信息展示的目的。

用户可以通过编程设置滚动速度、滚动内容和滚动方向，灵活控制滚动效果。

这种电路在信息展示、广告宣传等领域有着广泛的应用。
