X X X工程资料整理范本目录第一章交桩和复测报告第一节交桩 (1)第二节复测报告 (4)第二章开工报告 (12)第三章原材料出厂质量证明和工地试验报告第一节原材料出场质量证明 (24)第二节工地原材料抽检试验报告 (24)第四章路基工程施工资料第一节路基检验记录整理顺序 (26)第二节路基排水资料整理顺序 (44)第三节挡土墙、防护工程资料整理顺序 (52)第四节小桥和涵洞资料整理顺序 (60)第五章路面工程施工资料第一节水泥稳定粒料基层（底基层）资料整理顺序 (80)第二节沥青混凝土面层资料整理顺序 (88)第三节水泥混凝土面层资料整理顺序 (93)第四节路缘石资料整理顺序 (97)第五节路肩资料整理顺序 (100)第六章桥涵工程施工资料第一节施工试验报告 (102)第二节施工检验资料整理顺序 (107)一、基础及下部构造资料整理顺序 (107)二、上部构造预制和安装资料整理顺序 (145)三、总体、桥面系和附属工程资料整理顺序 (157)第三节悬索桥资料整理顺序 (181)第七章施工检验结果汇总表第一节施工抽检试验结果汇总表 (213)第二节施工检验结果汇总表 (217)第八章监理资料第一节监理行政管理文件 (223)第二节合同管理文件 (237)第三节进度管理文件 (252)第四节质量管理文件 (259)第五节计量支付文件 (286)第六节监理原始资料 (302)第九章内业资料整理规定 (303)第一节科技档案归档须知 (303)第二节科技档案分类 (305)第三节XXX工程竣工文件材料立卷归档管理办法 (308)第四节河北省XXX工程竣(交)工验收办法实施细则 (320)第五节内业资料归档程序表格 (353)编制说明为规范XXXXXXXXXXXXXX工程施工资料的编制和归档工作，准确、全面记录施工中各种信息，XXXXXXXXXXXXXX工程建设管理办公室特制定《XXXXXXXXXXXXXX工程资料整理范本》。
市政工程施工技术文件规填写市政工程施工技术文件相关参照执行依据一、《市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规》GB/T50328-2001三、现行施工技术规：《城镇道路工程施工与质量验收规》CJJ1-2008《给水排水管道工程施工及验收规》GB50268-2008《给水排水构筑物工程施工及验收规》GB50141-2008《城市桥梁工程施工与质量验收规》CJJ2-2008其它相关使用规等第一部分排水管道工程一、质量检验、资料填写规依据：设计图纸《给水排水管道工程施工及验收规》GB50268-2008《给水排水构筑物工程施工及验收规》GB50141-2008《市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规》GB50202、《混凝土结构工程施工质量验收规》GB50204、《地下防水工程质量验收规》GB50208 、《给水排水构筑物工程施工及验收规》GB50141等相关规定执行。
三、验收批的质量检验、资料填写沟槽开挖⏹管道基础（垫层、平基、管座）⏹管道铺设⏹管道接口连接⏹闭水试验⏹沟槽回填⏹井室⏹顶管工作井⏹顶管管道（一）沟槽开挖A4 W16～W18沟槽开挖报验申请表工程名称：市北站周边基础设施建设—尚新路（尚宏路～尚华路）B标段编号：本表一式三份，建设、监理、承包单位各一份。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m 的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。
单位工程技术文件目录施管表1 单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1 单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第3页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第4页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页单位工程技术文件目录施管表1单位工程名称：××市××道路工程共7页第7页竣工验收证书施工组织设计审批表年月日施管表3施工图设计文件会审记录填表人：施工技术交底记录之一施管表5 ××年8 月1 日施工技术交底记录之二施管表5 ××年8 月1 日施工技术交底记录之三施管表5 ××年8 月1 日施工技术交底记录之四施管表5 ××年8 月1 日施工技术交底记录之五施管表5 ××年8 月1 日工程洽商记录之一施管表6 第××号××年11月2 日单位工程质量评定表之一质评表1 工程名称：××市××路××桥梁工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之二质评表1 工程名称：××市××路道路工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之三质评表1 工程名称：××市××路道路工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之四质评表1 工程名称：××市××路排水工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日单位工程质量评定表之五质评表1 工程名称：××市××路排水工程施工单位：××市政工程有限公司单位工程技术负责人：×××质检员：×××××年××月××日工程部位质量评定表之一质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之二质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之三质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之四质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之五质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工程部位质量评定表之六质评表2 施工单位：××市政工程有限公司施工项目技术负责人：×××质检员：×××施工负责人：×××××年××月××日工序质量评定表之一质评表3 单位工程名称：××市××路部位名称：道路工序名称：北快车道土路基桩号位置：0+560-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年6 月15 日工序质量评定表之二质评表3 单位工程名称：××市××路部位名称：道路工序名称：北侧快车道塘渣桩号位置：0+560-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年7 月7 日工序质量评定表之三质评表3 单位工程名称：××市××路部位名称：道路工序名称：北快车道三渣基层桩号位置：0+480-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年8 月18 日工序质量评定表之四质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年11 月1 日工序质量评定表之四B质评表3单位工程名称：××市××路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年11 月1 日工序质量评定表之五A 质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：沥青混凝土面层桩号位置：0+085-0+360快车道施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）××年6 月30 日工序质量评定表之五B质评表3 单位工程名称：××市××路部位名称：道路工程工序名称：沥青混凝土面层桩号位置：0+085-0+360快车道施工项目技术负责人：程如新（签字） 施工员：张青（签字） 质检员：王五（签字） ×× 年 6 月 30 日工 序 质 量 评 定表 之六A质评表3单位工程名称： ××市××路 部位名称：道路工程 工序名称：平侧石 桩号位置：K0+031-K0+788。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
市政公路工程管道工程、道路工程资料员培训教程西安市政道桥一分公司1160602654、八、亠冃U 言为了使中轴线各项目部现场资料书写规范、统一，资料与试验报告、原材料合格证保持一致，减少返工，使资料与试验、施工进度同步, 进行此次培训。
项目经理：薛健，资质证号：陕161060801690工程名称以施工图名称为准资料整理依据：⑴《城镇道路工程施工与质量验收规范》CJJ1-2008⑵《市政排水管渠工程质量检验评定标准》CJJ3-90⑶《西安市市政基础工程监督监理施工管理文件汇编》⑷《建设工程文件归档整理规范》GB/T50328-2001几点要求：一、工地资料员要加强与试验员、工长、材料员、库管员的沟通，确保资料日期、试验报告中批号、制件日期、合格证编号等相符，做到环环相扣，保证自检资料的统一，并及时填写见证记录及工程材料/构配件/设备报审表。
二、上交资料时，要有详细清单，内容按井段或桩号连续排列，每井段或桩号资料按工序罗列整齐。
三、表格填写要求：1、字体：宋体；字号：5号。
2、工序质量评定表：（陕）质评表3要求主要工程数量应填写清楚、计量准确；外观检查项目按标准要求填写，有评定意见；应检点数是按工程量的抽检频率得出的，应反映出工序的工程量，检测项目应按相应的规定值或允许偏差作比较，在实测栏目中应填写齐全，并请监理人员签署，签字手续完全，评定语言规范。
3、隐蔽验收检查记录（陕）质检表4凡被下道工序部位所隐蔽的，在隐蔽前必须进行验收检查，必要时可留影像资料作记录。
同时，填写检查结果及处理意见和隐蔽范围内的各种管线设施情况，并报监理单位签认。
排水管道工程进场后，试验员及时送检，内容有：土的击实标准（轻型）、土的液塑限、白灰、水泥、砂、石、砖等原材料，灰土击实标准、灰剂量曲线，资料员应及时与试验员沟通、索要相关的试验报告并保存。
管道工程工序划分为：沟槽、垫层、安管、接口、管座、顶管、检查井、闭水、回填。
下面按每道工序涉及的表格内容、试验项目讲述资料如何规范填写。
市政工程技术资料检验批全套填写范例施管表1共 7页单位工程技术文件名目施管表1共7页单位工程技术文件名目施管表1单位工程名称：道路工程共7页第3页单位工程技术文件名目施管表1单位工程名称：道路工程共7页单位工程技术文件名目施管表1单位工程名称：××市××道路工程共7页单位工程名称：××市××道路工程共7页单位工程名称：××市××道路工程共7页竣工验收证书施工组织设计审批表施管表3施工图设计文件会审记录填表人：施工技术交底记录之一施管表5施工技术交底记录之五施管表5工程洽商记录之一施管表6工程洽商记录之二施管表6工程洽商记录之三施管表62、质评表2.1 质评表3的填写这是工程施工中填得最多的表之一，但仍有许多施工单位填得不对，或填得不够规范。
要紧工程数量应填写清晰，因为应检点数是按工程量依照标准中规定的频率得出来的。
假如检测频率是面积工程量应能反映出面积的数量。
外观检查项目按评定标准中相关内容填写。
量测项目填写应按标准中的项目名称填，应规范用词。
量测项目按标准是与规定值作比较的，在实测栏中应填实测值。
而许多施工单位仍填实测偏差值，这是不对的。
只有当量测项目在标准中是规定承诺偏差值的，在实测栏中才应填实测偏差值。
签字各栏均应有相关方签字，交方与接方是同一班组也应签字。
工序施工完毕后，应及时填写工序质量评定表。
表中内容应填写齐全，签字手续完备规范。
2.2 质评表2、质评表1的填写市政工程由工序组成部位，部位组成单位工程。
其质量的检验与评定一样按工序、部位、单位工程三级进行。
但市政工程中除桥梁外，道路工程与排水工程有时不划分部位，因此道路工程与排水工程也能够按工序、单位工程两级进行。
也能够按长度将一个单位工程人为地划分成假设干个部位。
排水工程也有将污水管作为一个部位，雨水管作另一个部位的。

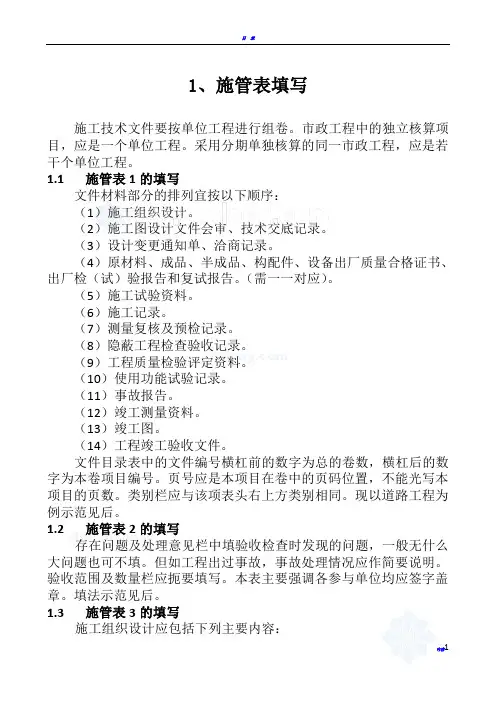

1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。

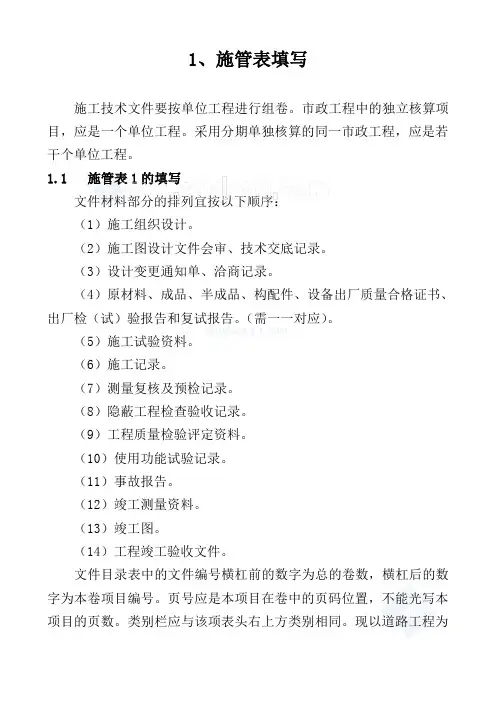

1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
整套市政工程资料填写范例1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
1、施管表填写施工技术文件要按单位工程进行组卷。
市政工程中的独立核算项目，应是一个单位工程。
采用分期单独核算的同一市政工程，应是若干个单位工程。
施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。
（2）施工图设计文件会审、技术交底记录。
（3）设计变更通知单、洽商记录。
（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。
（需一一对应）。
（5）施工试验资料。
（6）施工记录。
（7）测量复核及预检记录。
（8）隐蔽工程检查验收记录。
（9）工程质量检验评定资料。
（10）使用功能试验记录。
（11）事故报告。
（12）竣工测量资料。
（13）竣工图。
（14）工程竣工验收文件。
文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。
页号应是本项目在卷中的页码位置，不能光写本项目的页数。
类别栏应与该项表头右上方类别相同。
现以道路工程为例示范见后。
施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。
但如工程出过事故，事故处理情况应作简要说明。
验收范围及数量栏应扼要填写。
本表主要强调各参与单位均应签字盖章。
填法示范见后。
施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。
（2）施工平面布置图。
（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。
组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。
（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。
（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。
（6）安全措施。
（7）文明施工措施。
（8）环保措施。
（9）节能、降耗措施。
（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。
桥梁施工资料填写范例以下是桥梁施工资料填写的文档模板范本，供参考使用：1. 项目信息1.1 项目名称：1.2 项目地点：1.3 项目起始日期：1.5 项目经理：1.6 施工单位：2. 施工人员信息2.1 工人姓名：2.2 工人性别：2.3 工人年龄：2.4 工人工种：2.5 工人职称：2.6 工人证书编号：3. 原材料信息3.1 材料名称：3.2 材料来源：3.3 材料批次：3.4 材料规格：3.5 材料数量：3.6 材料验收情况：4. 工程设备信息4.1 设备名称：4.2 设备型号：4.3 设备来源：4.4 设备租赁开始日期：4.6 设备使用情况记录：5. 施工进度5.1 施工计划：5.2 施工周期：5.3 施工进度记录：5.4 延迟原因及处理方式：5.5 紧急情况应对措施：6. 质量控制6.1 质量检验标准：6.2 施工过程质量控制记录： 6.3 材料质量验收记录：6.4 工程质量问题处理记录：6.5 质量整改措施及结果：7. 安全管理7.1 安全措施：7.2 安全培训记录：7.3 事故记录：7.4 安全巡查记录：7.5 安全整改措施及结果：8. 经济管理8.1 预算情况：8.2 实际成本记录：8.3 成本控制措施：8.4 支出审批记录：8.5 经济问题处理记录：9. 环境保护9.1 环境保护措施：9.2 环境监测记录：9.3 环境问题处理记录：9.4 环保整改措施及结果：10. 施工日志10.1 施工日期：10.2 施工内容：10.3 施工人员：10.4 天气情况：10.5 完工情况记录：附件：1. 合同文件2. 工程图纸3. 施工方案4. 资料验收记录5. 验收报告法律名词及注释：1. 合同：法律上指具备约束力的协议，用以规范各方权利和义务。
2. 资料验收：对施工资料的合规性进行检查和确认的过程。
3. 施工方案：根据工程需求制定的详细施工计划和步骤。
4. 验收报告：对工程完工情况进行检验和确认的报告。

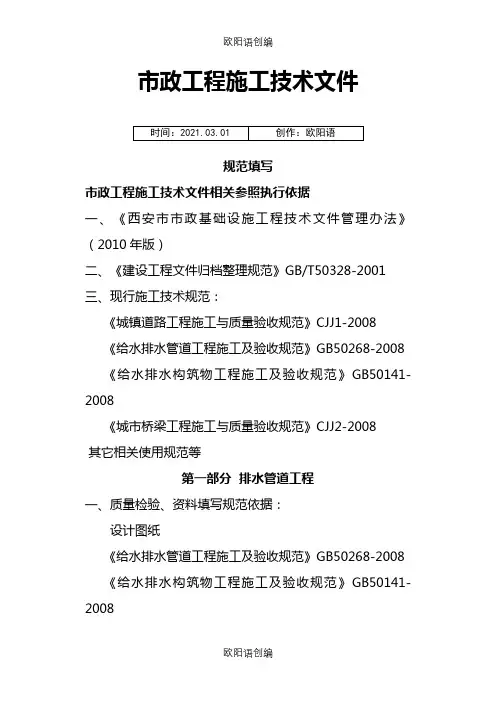

市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。
三、验收批的质量检验、资料填写沟槽开挖⏹管道基础（垫层、平基、管座）⏹管道铺设⏹管道接口连接⏹闭水试验⏹沟槽回填⏹井室⏹顶管工作井⏹顶管管道（一）沟槽开挖A4W16～W18沟槽开挖报验申请表工程名称：西安市北站周边基础设施建设—尚新路（尚宏路～尚华路）B标段编号：本表一式三份，建设、监理、承包单位各一份。
陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1隐蔽验收检查记录质检表4地基与基槽验收记录施管表18高程测量复核记录施记表4第1页共1页土壤压实度（灌砂法）试验记录负责人：审核：计算：试验：注意问题：1、质量验收标准：《规范》P23页4.6.1条2、资料必须反映相关检验批主要工程数量。
（在验收批批名称、部位一栏体现）3、沟槽开挖宽度的计算：（规范P14页4.3.2条）沟槽底部的开挖宽度，应符合设计要求；设计无要求时，可按下式计算确定：B = D0 + 2（b1 +b2 +b3）B ——管道沟槽底部的开挖宽度（mm）；D0——管外径（mm）；b1——管道一侧的工作面宽度（mm），可按表4.3.2选取；b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm；b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。
表4.3.2管道一侧的工作面宽度注：1槽底需设排水沟时，b1应适当增加；2管道有现场施工的外防水层时，b1宜取800mm；3采用机械回填管道侧面时，b1需满足机械作业的宽度要求。
尚新路W16—W18井段D800mm Ⅲ钢筋混凝土承插口管、橡胶圈接口、180°混凝土基础，标准图集为04S516/19，如下：计算 B = D0 + 2（b1+b2 +b3）=（800+80×2）+ 2（400 +150 +5 ）= 2070 mm9604、地基承载力：作为主控项目地基承载力必须进行检测，符合设计要求5、《规范》4.6.1沟槽开挖与地基处理质量验收标准中主控项目3：进行地基处理时，压实度、厚度满足设计要求；检查方法：按设计或规定要求进行检查，检查检测记录、试验报告。
《规范》P18页4.4地基处理4.4.1 管道地基应符合设计要求，管道天然地基的强度不能满足设计要求时应按设计要求加固。
4.4.2 槽底局部超挖或发生扰动时，处理应符合下列规定：1 超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；2 槽底地基土壤含水量较大，不适于压实时，应采取换填等有措施。
4.4.3 排水不良造成地基土扰动时，可按以下方法处理：1 扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；2 扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面。
4.4.4 设计要求换填时，应按要求清槽，并经检查合格；回填材料应符合设计要求或有关规定。
4.4.5 灰土地基、砂石地基和粉煤灰地基施工前必须按本规范第4.4.1条规定验槽并处理。
4.4.6 采用其他方法进行管道地基处理时，应满足国家有关规范规定和设计要求。
6、槽底高程控制：为了保证垫层、平基质量验收合格，槽底高程控制应尽量控制负值，以保证下工序在高程符合的条件下，其厚度也符合设计要求。
7、沟槽边坡：根据工程实际具体确定，要符合设计及审批过的施工方案的规定。
8、地基与基槽验收记录：此表要按照实际情况进行填写，结论要说明现场实际与勘查报告的符合性，两者一致，填写此表。
如土质、地下水等情况与勘查报告不相符，进行相应地基处理时，应由设计、勘查部门提出处理意见，并绘制处理的部位、尺寸、标高等示意图，施工单位应填写责任单位地基与基槽验收记录（施管表19），处理后，按有关规范和设计的要求，重新组织验收。
注意：一个工程必须填写有至少一份《责任单位地基与基槽验收记录》，一般在首次验槽时填写。
9、土壤压实度（灌砂法）试验记录《公路路基路面现场测试规程》JTG E60-2008中挖坑灌砂法测定压实度试验方法中对于含水量检测规定如下：从挖出的全部材料中取有代表性的样品，放在铝盒或洁净的搪瓷盘中，测定其含水率。
样品数量如下：用小型灌砂筒测定时，对于细粒土，不少于100g；对于各种中粒土，不少于500g。
用大型灌砂筒测定时，对于细粒土，不少于200g；对于各种中粒土，不少于1000g；对于粗粒土或水泥、石灰、粉煤灰等无机结合料稳定材料，宜将取出的全部材料烘干，且不少于2000g。
因此，灌砂法试验时，对于含水量检测时，试验的数量要按要求称取并试验。
（二）管道基础（垫层）A4W16～W18管道基础（垫层）报验申请表工程名称：西安市北站周边基础设施建设—尚新路（尚宏路～尚华路）B标段编号：本表一式三份，建设、监理、承包单位各一份。
陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4高程测量复核记录施记表4注意问题：1、质量验收标准：《规范》P54页5.10.1条2、垫层宽度：要符合设计图纸要求。
尚新路设计图纸明确指出管道基础下加设100mm厚C10砼垫层，宽度为管基两侧各外放150mm。
因此垫层宽度为1280+150×2=1.58m，中线每侧宽度1580/2=790mm。
3、混凝土基础的强度：应符合设计要求。
检验数量：混凝土验收批与试块留置按照现行国家标准《给水排水构筑物工程施工及验收规范》GB50141-2008第6.2.8条第2款执行。
检查方法：混凝土基础的混凝土强度验收应符合现行国家标准《混凝土强度检验评定标准》GBJ 107的有关规定。
注意：《混凝土强度检验评定标准》GB/T 50107-2010已颁布，自2010年12月1日起实施，原《混凝土强度检验评定标准》GBJ 107同时作废。
在进行试验表31《混凝土试块强度统计评定记录》时要予以调整。
《给水排水构筑物工程施工及验收规范》GB50141-2008第6.2.8条第2款：2 混凝土抗压强度试块的留置应符合下列规定：1）标准试块：每构筑物的同一配合比的混凝土，每工作班、每拌制100m3混凝土为一个验收批，应留置一组，每组三块；当同一部位、同一配合比的混凝土一次连续浇筑超过1000m3时，每拌制200m3混凝土为一个验收批，应留置一组，每组三块；2）与结构同条件养护的试块：根据施工方案要求，按拆模、施加预应力和施工期间临时荷载等需要的数量留置；《混凝土强度检验评定标准》GB/T 50107-2010的有关规定：当样本容量不少于10组时，采用统计方法：（试块组≥10时）：mfcu≥fcu,k+λ1·Sfcu；fcu,min≥λ2·fcu,k式中：Sfcu ——同一检验批混凝土立方体抗压抗压强度的标准差（N/mm2）,精确到0.01（N/mm2）；当检验批混凝土强度标准差Sfcu计算值小于2.5N/mm2时，应取2.5N/mm2；λ1λ2——合格评定系数，按下表取用：当用于评定的样本容量小于10组时，应采用非统计方法：（试块组＜10时）：mfcu≥λ3·fcu,k；fcu,min≥λ4·fcu,k式中：λ3λ4——合格评定系数，按下表取用：4、注意高程与厚度及与下一工序要求的符合性。
管道基础（平基）A4W44～W46管道基础（平基）报验申请表～本表一式三份，建设、监理、承包单位各一份。
陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4高程测量复核记录施记表4施工项目技术负责人：记录人：注意问题：1、质量验收标准：《规范》P54页5.10.1条2、平基宽度、厚度：根据采用标准图进行计算、确认。
如下图：D1200mm钢筋混凝土管平基宽=B=1.92m；高度为C1=240mm。
4、混凝土基础的强度：应符合设计要求。
（同垫层）5、注意高程与厚度及与下一工序要求的符合性。
管道铺设A4W16～W18管道铺设报验申请表工程名称：西安市北站周边基础设施建设—尚新路（尚宏路～尚华路）B标段编号：本表一式三份，建设、监理、承包单位各一份。
陕西省建设厅监制陕西省建设监理协会承印检验批质量验收记录质验表1编号：隐蔽验收检查记录质检表4施记表4施记表4注意问题：1、质量验收标准：《规范》P65页5.10.9条。
范例列举为钢筋混凝土管道，工程实践中应根据实际管材情况对检查项目进行控制，主控项目应增加3 柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况。
2、管道铺设严禁出现倒坡。
此条为主控项目，必须符合要求。
同时注意高程测量复核记录表中管内底高程实测结果不能出现倒坡现象。
3、水平轴线、管底高程的检查数量为每节管1点。
4、工程技术资料是施工过程的真实反映，针对检查项目，有则写，没有就不要写。
