中央空调系统操作员理论培训第1讲教材

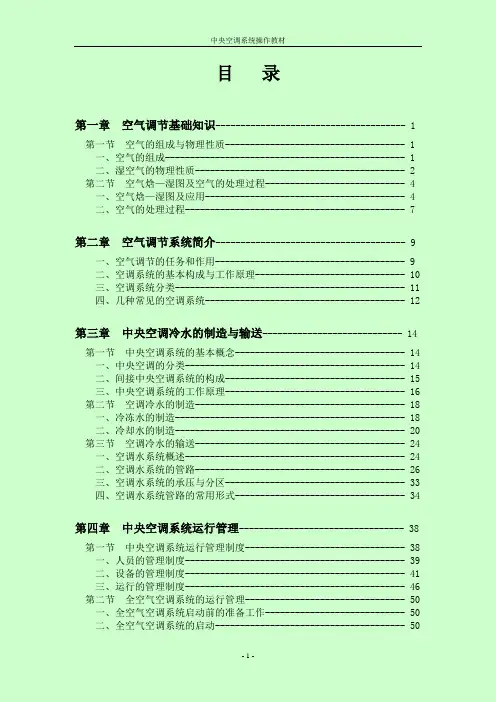

目录第一章空气调节基础知识-------------------------------------- 1 第一节空气的组成与物理性质------------------------------------ 1一、空气的组成------------------------------------------------ 1二、湿空气的物理性质------------------------------------------ 2 第二节空气焓—湿图及空气的处理过程---------------------------- 4一、空气焓—湿图及应用---------------------------------------- 4二、空气的处理过程-------------------------------------------- 7第二章空气调节系统简介-------------------------------------- 9一、空气调节的任务和作用-------------------------------------- 9二、空调系统的基本构成与工作原理------------------------------ 10三、空调系统分类---------------------------------------------- 11四、几种常见的空调系统---------------------------------------- 12第三章中央空调冷水的制造与输送---------------------------- 14第一节中央空调系统的基本概念---------------------------------- 14一、中央空调的分类-------------------------------------------- 14二、间接中央空调系统的构成------------------------------------ 15三、中央空调系统的工作原理------------------------------------ 16 第二节空调冷水的制造------------------------------------------ 18一、冷冻水的制造---------------------------------------------- 18二、冷却水的制造---------------------------------------------- 20 第三节空调冷水的输送------------------------------------------ 24一、空调水系统概述-------------------------------------------- 24二、空调水系统的管路------------------------------------------ 26三、空调水系统的承压与分区------------------------------------ 33四、空调水系统管路的常用形式---------------------------------- 34第四章中央空调系统运行管理--------------------------------- 38 第一节中央空调系统运行管理制度-------------------------------- 38一、人员的管理制度-------------------------------------------- 39二、设备的管理制度-------------------------------------------- 41三、运行的管理制度-------------------------------------------- 46 第二节全空气空调系统的运行管理-------------------------------- 50一、全空气空调系统启动前的准备工作---------------------------- 50二、全空气空调系统的启动-------------------------------------- 50三、全空气空调系统的运行调节---------------------------------- 51四、全空气空调系统的停机-------------------------------------- 52第三节风机盘管机组的运行管理---------------------------------- 54一、风机盘管机组的局部调节------------------------------------ 54二、风机盘管加独立新风系统的运行调节-------------------------- 54 第四节冷水机组的运行管理-------------------------------------- 56一、冷水机组起动前的检查与准备-------------------------------- 56二、冷水机组的起动-------------------------------------------- 57三、冷水机组的运行调节---------------------------------------- 58四、冷水机组的停机操作---------------------------------------- 60 第五节空调辅助设备的运行管理---------------------------------- 62一、风机的运行管理-------------------------------------------- 62二、水泵的运行管理-------------------------------------------- 64三、冷却塔的运行管理------------------------------------------ 66第五章中央空调系统常见问题和故障的分析和解决方法-------- 71一、柜式风机盘管和组合式空调机组常见问题和故障的分析和解决方法- 71二、单元式空调机常见问题和故障的分析与解决方法----------------- 74三、风机盘管常见问题和故障分析与解决方法----------------------- 79四、空调运行调节方面的常见问题和原因分析与解决方法------------- 81五、空调辅机常见问题和故障的分析与解决方法--------------------- 83六、空调输配系统常见问题和故障的分析与解决方法----------------- 90------第一章-------------------------------------------空气调节基础知识--------------------------------------------------------培训学习目标了解湿空气的组成及物理性质，掌握反映湿空气性质的状态参数。

中央空调培训教程一、蒸汽型双效吸收式制冷机1、原理与主要的部件和作用（1）工作原理：RCW型吸收式制冷机是以蒸汽为驱动源的双效吸收式制冷机，制冷剂使用纯净水，吸收剂使用溴化锂（LiBr）水溶液，其运转时，从蒸发器产生冷水。

设备将蒸发器、吸收器、冷凝器、低温发生器收容在一个筒体中，高温发生器并列设置于旁边。

此外还有溶液热交换器、溶液泵、喷淋泵、冷剂泵、蒸汽调节阀以及控制盘等。

（2）蒸发器：由冷剂泵将冷剂喷淋到蒸发器的传热管上，传热管表面的冷剂吸收管内流动的冷水的热量而蒸发，使冷水温度下降。

（3）吸收器：用喷淋泵喷淋在吸收器传热管上的吸收液，吸收蒸发器蒸发了的制冷剂蒸汽。

吸收制冷剂时所产生的吸收热，通过在吸收器传热管内流动的冷却水带走，所以使吸收器传热管表面的吸收作用继续进行。

吸收制冷剂蒸汽后，浓度降低的吸收液（以下称为稀溶液），通过溶液泵，经由溶液热交换器，凝水热交换器，输送到高温发生器及低温发生器。

（4）高温发生器：溶液泵从吸收器输送来的稀溶液，通过供给高温发生器的蒸汽加热。

加热了的稀溶液，产生高温制冷剂蒸汽之后，变成浓度较高的吸收液（以下称浓溶液），通过溶液热交换器被送到吸收器。

（5）低温发生器：高温发生器加热稀溶液时所产生的高温冷剂蒸汽，被送入低温发生器传热管内，加热并浓缩低温发生器传热管外的稀溶液。

浓缩了的稀溶液变成浓溶液，通过溶液交换器被送到吸收器。

（6）冷凝器：低温发生器加热稀溶液时，产生的温度比较低的冷剂蒸汽，通过冷凝器传热管内流动的冷却水冷却，冷凝后变成冷剂液体。

冷凝了的冷剂液体返回蒸发器，再次喷淋到蒸发器传热管上。

（7）溶液热交换器：由吸收器送到高温发生器及低温发生器的低温稀溶液和从高温发生器及低温发生器回来的高温浓缩液进行热交换，从而提高了吸收式制冷机的热效率。

（8）蒸汽调节阀：用电动式蒸汽调节阀，通过从控制盘传来的信号，根据冷负荷的变化调节供给高温发生器的蒸汽量。

由此将冷水出口温度控制在所设定的值上。

中央空调相关知识学习1.空调基本原理学习制冷原理图：压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。

液态的氟利昂经节流装置（毛细管，膨胀阀），进入蒸发器（室机），空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室机的风扇将室的空气从蒸发器中吹过，所以室机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出冷凝水的原因。

然后气态的氟利昂回到压缩机继续压缩，继续循环。

制热时是需要一个四通阀的东西，使冷媒在冷凝器与蒸发器中的循环正好相反。

常用制冷剂：R22,R410A，R134A,在市场上碰到对手的方案等等信息类东西，由于制冷剂的不同，价格的差异更不一样，举例空调常用单位换算10000Kcal/h=11.63kw/h 1冷吨=3.516kw 1HP=2.5-3kw举例：风管机56, 71 ,120, 140中央空调的分类根据冷媒冷却的不同，分为风冷式机组和水冷式机组。

风冷式机组里，根据输送介质的不同，分为氟机组和水机组，其中以多联机，风管机，壁挂机等为代表的氟机，水机组以风冷热泵机组（模块机，热水机，空气源等机组）为代表。

模块机组的优点：1、节能--模块化解决了部分负荷下效率降低的难题2、可靠--模块化赋予每个模块单元无可比拟的独立性3、安装便利--模块化让搬运工作化整为零；4、扩容灵活--模块化随意扩容性令用户没了后顾之忧缺点：运行费用高（耗电量高），低温环境容易衰减，制热效果不足。

1.维护成本较低2.安装较简单、灵活。

相比水系统的水管，装铜管容易很多，而且末端形式多，一个多联机系列的产品基本上可以满足各种室天花造型3.一般不需要单独的空调机房摆放主机，很多多联机的主机可以直接放在天面缺点：1.造价相对水系统的中央空调较高2.最重要的一点是舒适度不如水系统的中央空调3.多联机的配管长度、室机与主机的高差、室机之间的高差都有限制优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长；2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小；3.调节方便，可在10%~100%围无级调节，部分负荷时效率高，节电显著4.体积小，重量轻，可做成立式全封闭大容量机组缺点：1.价格比活塞式高；2.单机容量比离心式小，转速比离心式低；3.润滑油系统较复杂，耗油量大；4.大容量机组噪声比离心式高；5.要求加工精度和装配精度高吸收式冷热水机组（直燃机，废热机）燃烧机输入热能，使发生器的溴化锂溶液至１４０℃产生水蒸汽，水蒸汽被冷却水冷凝成冷凝水，由接水盘手机，冷凝水进入蒸发器这个高真空环境（负压），骤然蒸发（闪发现象），降温至５℃，喷洒到铜管上，使铜管１４℃的空调水，降温至7℃，向中央空调用户供冷水，蒸发式吸收的蒸汽，由吸收器吸收，然后由溶液泵打到发生器，如此继续循环。

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

中央空调培训课件中央空调培训课件随着现代科技的不断发展，中央空调系统已经成为了人们生活中不可或缺的一部分。

无论是商业办公楼、医院、学校还是家庭住宅，中央空调系统都扮演着重要的角色。

为了更好地理解和运用中央空调系统，许多人选择参加中央空调培训课程，以提升自己的技能和知识水平。

一、中央空调的基本原理在中央空调培训课件的第一部分，我们将介绍中央空调的基本原理。

中央空调系统通过循环流动的制冷剂来实现空气的冷却和循环。

制冷剂在蒸发器中吸收热量，然后通过压缩机进行压缩，将热量释放到外界。

之后，制冷剂通过冷凝器散发热量，变成液态，再次进入蒸发器循环。

通过这个循环过程，中央空调系统能够实现室内空气的冷却和循环。

二、中央空调系统的组成在中央空调培训课件的第二部分，我们将详细介绍中央空调系统的组成。

中央空调系统由多个组件组成，包括蒸发器、冷凝器、压缩机、冷却塔等。

蒸发器是中央空调系统中的核心部件，通过吸收热量来冷却室内空气。

冷凝器则是将热量释放到外界的部件，起到散热的作用。

压缩机是中央空调系统的动力来源，通过压缩制冷剂来提高其温度和压力。

冷却塔则用于排放制冷剂中的热量，使其重新变成液态。

三、中央空调系统的运行原理在中央空调培训课件的第三部分，我们将深入探讨中央空调系统的运行原理。

中央空调系统的运行原理基于热力学和流体力学的知识。

通过制冷剂的循环流动和热量的吸收与释放，中央空调系统能够实现室内空气的冷却和循环。

同时，中央空调系统还需要根据室内外温度的变化进行智能控制，以保持室内的舒适温度。

四、中央空调系统的维护与保养在中央空调培训课件的第四部分，我们将介绍中央空调系统的维护与保养。

中央空调系统是一个复杂的机械系统，需要定期进行维护和保养，以确保其正常运行和延长使用寿命。

维护与保养包括清洁过滤器、检查制冷剂的压力和流量、清洁冷凝器和冷却塔等。

此外，还需要定期检查和更换系统中的零部件，以保证其正常运行。

五、中央空调系统的能源效率在中央空调培训课件的最后一部分，我们将讨论中央空调系统的能源效率。

中央空调基础知识培训及操作流程一、中央空调的定义与分类中央空调是一种集中处理空气，以满足多个房间或区域的空气调节需求的系统。

与传统的分体式空调不同，它通过一个中央主机产生冷（热）量，然后通过管道将冷（热）空气输送到各个房间。

中央空调主要分为以下几类：1、风冷冷水机组：主机由风冷冷凝器和水冷蒸发器组成，通过制冷剂的循环来实现制冷。

2、水冷冷水机组：主机由水冷冷凝器和水冷蒸发器组成，需要外部的冷却塔来散热。

3、多联机系统：也称为变制冷剂流量系统，通过控制制冷剂的流量来调节室内机的制冷（热）量。

二、中央空调的工作原理中央空调的工作原理基于热力学的原理。

以制冷为例，其过程大致如下：1、制冷剂在蒸发器中吸收室内的热量，从液态变为气态。

2、气态的制冷剂被压缩机压缩，温度和压力升高。

3、高温高压的制冷剂在冷凝器中向外界散热，从气态变为液态。

4、液态的制冷剂经过节流阀降压降温，再次进入蒸发器，循环往复。

制热的过程则是通过四通阀改变制冷剂的流向，实现反向循环。

三、中央空调的组成部分1、主机压缩机：提供动力，压缩制冷剂。

冷凝器：将高温高压的制冷剂气体冷却为液体。

蒸发器：使低温低压的制冷剂液体蒸发吸热，实现制冷。

节流装置：控制制冷剂的流量和压力。

2、管道系统冷媒管道：输送制冷剂。

水管：用于水冷机组的冷却和冷冻水的输送。

3、末端设备风机盘管：安装在房间内，将冷（热）风送入室内。

新风机组：引入新鲜空气并处理后送入室内。

四、中央空调的优点1、舒适度高能够实现均匀的温度分布，避免了分体式空调的局部过冷或过热现象。

2、美观大方室内只有风口，不占用室内空间，外观整洁美观。

3、节能高效通过集中控制和优化运行，可以提高能源利用效率，降低运行成本。

4、运行稳定主机通常具有较高的可靠性和稳定性，能够长时间连续运行。

五、中央空调的操作流程1、开机前的准备检查电源是否正常，电压是否稳定。

检查主机、水泵、冷却塔等设备的外观是否有损坏。

检查管道系统是否有漏水现象。
