Agilent 7890A/5975 GCMSD 基本操作培训教材（中文版工作站E.01.00）安捷伦科技有限公司生命科学与化学分析事业部客户服务中心免费热线: 800-820-3278手机用户免费热线: 400-820-3278/chem/cnGCMSD开机操作过程：1. 开气: 打开载气(He)钢瓶的总阀开关，调整输出气压为约0.5M Pa2. 开电脑: 检查网络HUB是否通电，启动电脑，进入Windows 系统后。
3. 检查气密: 检查MSD正前方的Vent Valve是否已经Close关闭紧，检查柱箱内的质谱接口是否安装好色谱柱或者用死堵头密封。
4．开质谱: 翻开质谱仪的上盖，向右按住MSD侧板（注意：只能按住侧板上的RF发生器部位，即在中间方型的铝合金部位），打开质谱仪前左下方的电源开关，首先外部的机械泵会开始抽初级真空，大约过了1分钟，机械泵响声变小，MSD显示Pump down,并响“嘟”的一声，分子涡沦泵已经启动开始抽真空。
5. 开气相: 打开气相色谱仪前左下方的电源开关,GC进入自检后, 完成启动。
6. 联机: 双击电脑桌面的图标，进入MSD化学工作站。
7. 操作: 调用或者编辑相应的操作方法。
(至少要抽真空2小时以上才能工作。
)GCMSD关机操作过程：1．放空: 从MSD化学工作站中视图 菜单中转到调谐和真空控制再从菜单的真空Vacuum中按放空Vent命令,系统提示开始放空。
放空操作的作用是: (1).把GC OVEN设为30℃(2). 把MSD的分子涡沦泵的转速降下来(3). 把离子源及四极杆的温度降下来(<100℃)。
2. 降温: 把GC AUX2(质谱接口)温度off,把GC的前进样口(Front inlet)的温度OFF3. 关机: 约等1小时后，放空完成，退出MSD化学工作站，关掉GC和MSD的电源。
3. 关电脑: 退出电脑Windows系统，关掉电脑电源。
安捷伦气质联用仪GCMS7890B-5977B＋CTC资料安捷伦气质联用仪GCMS7890B-5977B＋CTC应用实例：广泛应用于环保行业、电子行业、纺织品行业、石油化工、香精香料行业、医药行业、农业及食品安全等领域；环境中有机污染物分析（空气、水质、土壤中污染分析）；农残、兽残、药残分析；香精香料香气成分分析；纺织品行业中的有害物质检测安捷伦气质联用仪GCMS7890B-5977B＋CTC主要参数·气相柱箱温度：室温以上4℃～450℃，控温精度0.01，分流/不分流进样口，质量范围1.5～1050Da。
·信噪比：EI全扫描≥600:1 s/n（1pg OPN，扫描范围50-300amu）安捷伦气质联用仪GCMS7890B-5977B＋CTC仪器特点1. 目前为止较可靠的气相色谱系统安捷伦灵活的新型7890B 气相色谱专为MS 分析而设计，优化系统性能。
2. 较灵敏的MSD配置了新的Extractor EI 离子源，再加上可在高达200 °C 下运行的四极杆，Agilent 5977A 系列GC/MSD 可以始终如一地提供稳定、的性能。
3. 多样化的工作流程工具优化您的GC 和MS 方法，全面掌控您的分析。
4. 集成智能化智能技术可保护MSD 不受损坏、节省时间、优化分析效率，从而提高touzi回报率。
5. 完整的惰性流路从载气进入到进样口再流经检测器，系统的惰性流路可避免分析物丢失和分解。
6. 完整的工作流程解决方案安捷伦专门的分析仪和应用套装可使您在安装完成后即刻开始分析，并迅速获得高质量的数据。
7. 减少对氦气的依赖集成的计算器可帮助您将氦气方法转换成更方便更经济的载气方法（如氢气方法）。
安捷伦气质联用仪GCMS7890B-5977B＋CTC应用范围主要功能应用：该仪器可进行复杂有机混合物组份分离和定性、定量研究，如环境痕量有机污染物、香精、药物、有机溶剂、农药残留、兽药残留、大气痕量成分、天然物质、合成中间体、化工产品等（分子量小于400~500的组分）分析研究。
Agilent 5973N-GC/MSD 现场培训教材一、培训目的：1.初步了解Agilent 气相色谱仪和质谱仪的操作2.正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法编辑、谱库检索及报告的打印。
仪器配置1、在操作系统桌面双击Agilent MSD配置图标进入仪器配置界面2、如下图所示点击所要配置的仪器出现下图后，修改仪器名称、型号、和IP地址最后点击确定完成仪器配置，桌面上应出现“GCMS”和“GCMS数据分析”两个图标开机1、开机前检查：a、氦气压力在0.4~ 0.6 MPa ；b、机械泵油在1/3~2/3左右2、打开MS外盖，压紧侧板同时开启按下MS电源，此时机械真空泵开始运转，待侧板被吸紧后方可松手。
3、开启GC电源，大约几分钟，MS界面上显示“pump down…”后，打开电脑软件“GCMS”4、在联机软件上点击“视图”→“调谐和真空控制”→“真空”→“真空状态”调谐调谐应在仪器至少开机2个小时后方可进行，若仪器长时间未开机或高真空泵为扩散泵，为得到好的调谐结果建议将此时间延长至4小时或者过夜抽真空。
1、在联机软件上点击“视图”→“调谐和真空控制”→“调谐”根据需要选择所要进行的调谐（一般为“自动调谐”），此时仪器将自动完成整个调谐过程（约3～5分钟）并将调谐结果由打印机（或虚拟打印机PDF）输出，注意将此报告存档保存。
调谐完毕后执行以下操作保存调谐参数。
编辑质谱分析方法1、进入仪器控制界面，点击“方法” “编辑整个方法”去掉“数据分析”前面的勾输入方法注释在下拉菜单选择“GC自动进样器”或者“手动”2、编辑进样器参数点击“配置”进入进样器参数设定3、编辑进样口参数，下图为“脉冲不分流”参数参考4、编辑色谱柱参数，色谱柱流量一般为1.0~1.5点击“改变”修改色谱柱规格根据规格选择正确的色谱柱型号，或者点击“往目录中添加新色谱柱”手动输入色谱柱规格5、编辑升温程序，辅助温度（一般比柱箱最高温度高10~20度）编辑质谱参数1、点击图标进行质谱参数设置设置溶剂延迟调整倍增器电压选择采集模式点击“全扫描参数”编辑，根据需要选择质量数范围2、在下拉菜单可以选择“SIM”模式，点击“SIM参数”进行编辑根据方法要求，添加选择检测的所有离子，驻留一般为30毫秒。
• 确保选定use current method 。
• 确保不要选定Run ‘File Open ’actions from selected Method • 如果文件夹中存在多 个数据需要同时分析， 可以按住 Shift 键 同时单击需要分析的 数据可同时打开多个 数据 • 当窗口处于活动状态时，通过按F1 键可以获取有关任何窗口、 对话框或选项卡的帮助5977MSD MassHunter 数据分析培训教材培训目的熟悉安捷伦MassHunter 工作站，了解其主要界面及相关功能； 能够正确使用该软件完成一次典型的定性分析并打印出定性报告； 能够正确使用该软件完成一次典型的定量分析并打出定量报告。

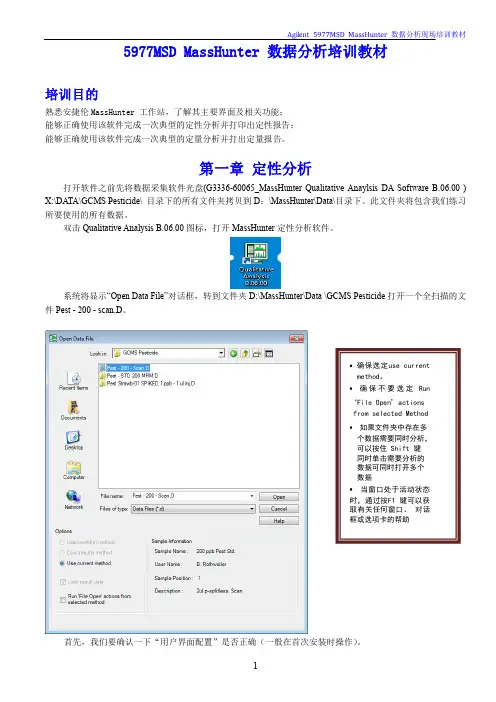

第一章 定性分析打开软件之前先将数据采集软件光盘(G3336-60065_MassHunter Qualitative Anaylsis DA Software B.06.00 ) X:\DA TA\GCMS Pesticide\ 目录下的所有文件夹拷贝到D ：\MassHunter\Data\目录下。
此文件夹将包含我们练习所要使用的所有数据。
双击Qualitative Analysis B.06.00图标，打开MassHunter 定性分析软件。
系统将显示“Open Data File ”对话框，转到文件夹D:\MassHunter\Data \GCMS Pesticide 打开一个全扫描的文件Pest - 200 - scan.D 。
首先，我们要确认一下“用户界面配置”是否正确（一般在首次安装时操作）。
1.在定性分析软件的菜单栏，选择“Configuration”——“User Interface Configuration”，并按照下图配置用户界面。
按“OK”键确定。
2.MassHunter软件支持个性化窗口排列，并且可以保存以及调用。
在定性分析软件的菜单栏，选择“Configuration”——“Window Layouts”——“Restore Default Layout”，即可恢复到默认的窗口排列方式。
• 确保选定use current method 。
• 确保不要选定Run ‘File Open ’actions from selected Method • 如果文件夹中存在多 个数据需要同时分析， 可以按住 Shift 键 同时单击需要分析的 数据可同时打开多个 数据 • 当窗口处于活动状态时，通过按F1 键可以获取有关任何窗口、 对话框或选项卡的帮助5977MSD MassHunter 数据分析培训教材培训目的熟悉安捷伦MassHunter 工作站，了解其主要界面及相关功能； 能够正确使用该软件完成一次典型的定性分析并打印出定性报告； 能够正确使用该软件完成一次典型的定量分析并打出定量报告。
第一章 定性分析打开软件之前先将数据采集软件光盘(G3336-60065_MassHunter Qualitative Anaylsis DA Software B.06.00 ) X:\DA TA\GCMS Pesticide\ 目录下的所有文件夹拷贝到D ：\MassHunter\Data\目录下。
此文件夹将包含我们练习所要使用的所有数据。
双击Qualitative Analysis B.06.00图标，打开MassHunter 定性分析软件。
系统将显示“Open Data File ”对话框，转到文件夹D:\MassHunter\Data \GCMS Pesticide 打开一个全扫描的文件Pest - 200 - scan.D 。
首先，我们要确认一下“用户界面配置”是否正确（一般在首次安装时操作）。
1.在定性分析软件的菜单栏，选择“Configuration”——“User Interface Configuration”，并按照下图配置用户界面。
按“OK”键确定。
2.MassHunter软件支持个性化窗口排列，并且可以保存以及调用。
在定性分析软件的菜单栏，选择“Configuration”——“Window Layouts”——“Restore Default Layout”，即可恢复到默认的窗口排列方式。
• 确保选定use current method。
• 确保不要选定Run ‘File Open’actions from selected Method • 如果文件夹中存在多 个数据需要同时分析， 可以按住 Shift 键 同时单击需要分析的 数据可同时打开多个 数据 • 当窗口处于活动状态时，通过按F1 键可以获取有关任何窗口、 对话框或选项卡的帮助定性分析培训目的熟悉安捷伦MassHunter 工作站，了解其主要界面及相关功能； 能够正确使用该软件完成一次典型的定性分析并打印出定性报告。
练习1定性分析打开软件之前先将数据采集软件光盘(G3336-60065_MassHunter Qualitative Anaylsis DA Software B.06.00 ) X:\DATA\GCMS Pesticide\ 目录下的所有文件夹拷贝到D ：\MassHunter\Data\目录下。
此文件夹将包含我们练习所要使用的所有数据。
a 双击Qualitative Analysis B.06.00图标，打开MassHunter 定性分析软件。
b 系统将显示“Open Data File”对话框，转到文件夹D:\MassHunter\Data \GCMS Pesticide 打开一个全扫描的文件Pest - 200 - scan.D 。
首先，我们要确认一下“用户界面配置”是否正确（一般在首次安装时操作）。
1.在定性分析软件的菜单栏，选择“Configuration”——“User Interface Configuration”，并按照下图配置用户界面。
按“OK”键确定。
2.MassHunter软件支持个性化窗口排列，并且可以保存以及调用。
在定性分析软件的菜单栏，选择“Configuration”——“Window Layouts”——“Restore Default Layout”，即可恢复到默认的窗口排列方式。
• 确保选定use current method。
• 确保不要选定Run ‘File Open’actions from selected Method • 如果文件夹中存在多 个数据需要同时分析， 可以按住 Shift 键 同时单击需要分析的 数据可同时打开多个 数据 • 当窗口处于活动状态时，通过按F1 键可以获取有关任何窗口、 对话框或选项卡的帮助定性分析培训目的熟悉安捷伦MassHunter 工作站，了解其主要界面及相关功能； 能够正确使用该软件完成一次典型的定性分析并打印出定性报告。
练习1定性分析打开软件之前先将数据采集软件光盘(G3336-60065_MassHunter Qualitative Anaylsis DA Software B.06.00 ) X:\DATA\GCMS Pesticide\ 目录下的所有文件夹拷贝到D ：\MassHunter\Data\目录下。
此文件夹将包含我们练习所要使用的所有数据。
a 双击Qualitative Analysis B.06.00图标，打开MassHunter 定性分析软件。
b 系统将显示“Open Data File”对话框，转到文件夹D:\MassHunter\Data \GCMS Pesticide 打开一个全扫描的文件Pest - 200 - scan.D 。
首先，我们要确认一下“用户界面配置”是否正确（一般在首次安装时操作）。
1.在定性分析软件的菜单栏，选择“Configuration”——“User Interface Configuration”，并按照下图配置用户界面。
按“OK”键确定。
2.MassHunter软件支持个性化窗口排列，并且可以保存以及调用。
在定性分析软件的菜单栏，选择“Configuration”——“Window Layouts”——“Restore Default Layout”，即可恢复到默认的窗口排列方式。

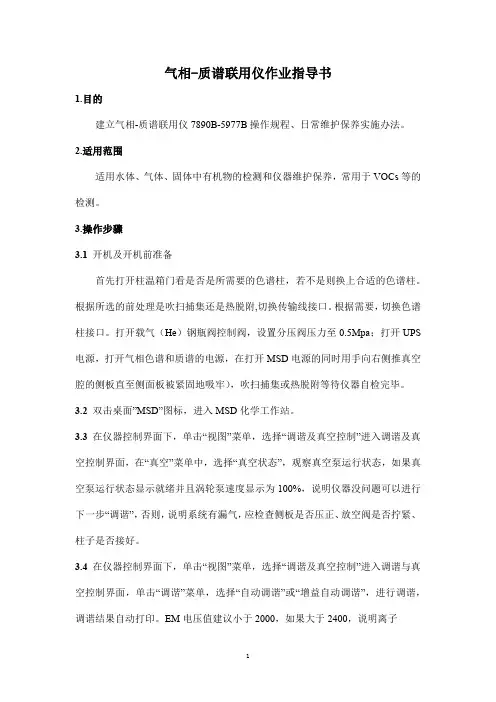

气相-质谱联用仪作业指导书1.目的建立气相-质谱联用仪7890B-5977B操作规程、日常维护保养实施办法。
2.适用范围适用水体、气体、固体中有机物的检测和仪器维护保养，常用于VOCs等的检测。
3.操作步骤3.1 开机及开机前准备首先打开柱温箱门看是否是所需要的色谱柱，若不是则换上合适的色谱柱。
根据所选的前处理是吹扫捕集还是热脱附,切换传输线接口。
根据需要，切换色谱柱接口。
打开载气（He）钢瓶阀控制阀，设置分压阀压力至0.5Mpa；打开UPS 电源，打开气相色谱和质谱的电源，在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），吹扫捕集或热脱附等待仪器自检完毕。
3.2 双击桌面”MSD”图标，进入MSD化学工作站。
3.3 在仪器控制界面下，单击“视图”菜单，选择“调谐及真空控制”进入调谐及真空控制界面，在“真空”菜单中，选择“真空状态”，观察真空泵运行状态，如果真空泵运行状态显示就绪并且涡轮泵速度显示为100%，说明仪器没问题可以进行下一步“调谐”，否则，说明系统有漏气，应检查侧板是否压正、放空阀是否拧紧、柱子是否接好。
3.4 在仪器控制界面下，单击“视图”菜单，选择“调谐及真空控制”进入调谐与真空控制界面，单击“调谐”菜单，选择“自动调谐”或“增益自动调谐”，进行调谐，调谐结果自动打印。
EM电压值建议小于2000，如果大于2400，说明离子源需要清洗；看调谐报告内半峰宽，在0.6左右；再看69，219，502三个峰按照69的丰度值为100%，502的丰度值在2%-5%之间，219的丰度值在40%-80%之间为正常。
3.5方法建立：点击工作站内方法编辑图标，按照国标内方法设置条件依次设置进样口，柱箱，柱流量等条件设置完成点击“确定”，进入质谱方法设置界面，设置延时时间，检测范围，按照方法要求选择是Scan还是SIM（一般用Scan）。
设置完成点击确定，保存方法即可。
离子源温度230℃，四级杆温度150℃（实际情况可适当更改）。
• 确保选定use current method 。
• 确保不要选定Run ‘File Open ’actions from selected Method • 如果文件夹中存在多 个数据需要同时分析， 可以按住 Shift 键 同时单击需要分析的 数据可同时打开多个 数据 • 当窗口处于活动状态时，通过按F1 键可以获取有关任何窗口、 对话框或选项卡的帮助5977MSD MassHunter 数据分析培训教材培训目的熟悉安捷伦MassHunter 工作站，了解其主要界面及相关功能； 能够正确使用该软件完成一次典型的定性分析并打印出定性报告； 能够正确使用该软件完成一次典型的定量分析并打出定量报告。
第一章 定性分析打开软件之前先将数据采集软件光盘(G3336-60065_MassHunter Qualitative Anaylsis DA Software B.06.00 ) X:\DA TA\GCMS Pesticide\ 目录下的所有文件夹拷贝到D ：\MassHunter\Data\目录下。
此文件夹将包含我们练习所要使用的所有数据。
双击Qualitative Analysis B.06.00图标，打开MassHunter 定性分析软件。
系统将显示“Open Data File ”对话框，转到文件夹D:\MassHunter\Data \GCMS Pesticide 打开一个全扫描的文件Pest - 200 - scan.D 。
首先，我们要确认一下“用户界面配置”是否正确（一般在首次安装时操作）。
1.在定性分析软件的菜单栏，选择“Configuration”——“User Interface Configuration”，并按照下图配置用户界面。
按“OK”键确定。
2.MassHunter软件支持个性化窗口排列，并且可以保存以及调用。
在定性分析软件的菜单栏，选择“Configuration”——“Window Layouts”——“Restore Default Layout”，即可恢复到默认的窗口排列方式。

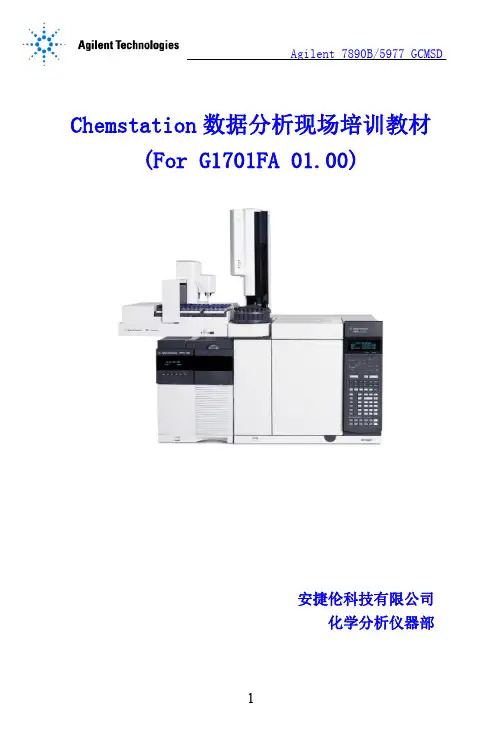

Chemstation数据分析现场培训教材(For G1701FA 01.00)安捷伦科技有限公司化学分析仪器部培训目的初步掌握软件中分析方法的编辑、谱库检索、校正表设定及报告的打印。
双击桌面上的“Data Analysis”图标，打开1701FA数据分析软件。
1、调入数据文件点击调入数据文件图标，选择evaldemo.d，点击OK。
2、本底扣除功能：1）在希望扣除本底的区域按住鼠标右键拖拽一段。
2）如下点击Subtract Background(BSB)“扣本底”上述为整体谱图扣除背景，如果想扣除单点背景，则可使用工作站的谱图相减功能，即按下面方式得到化合物峰的质谱图后，在右键双击化合物峰附近基线的位置得到本底的质谱图，然后在菜单Spectrum下3）选择Subtract即可得到扣除本底后该化合物的质谱图。
用鼠标右键在目标化合物TIC谱图区域内拖拽可得到该化合物在所选时间范围内的平均质谱图，右键双击则得到单点的质谱图。
3、谱库检索功能：1）选择谱库：在Spectrum菜单下选择Select Library。
2）点击“Browse/浏览”在Database目录下选择所需的谱库。
点击OK。
3）在如图所示化合物峰的位置双击右键得到该保留时间的质谱图。
4）在得到的质谱图区域任意位置双击鼠标右键，即可得到该谱图在所选谱库中的检索结果。
5）在上图选择合适的检索结果，单击“Done/完成”，然后在质谱图的目标位置按住鼠标右键拖拽一个矩形即可将该化合物的结构式加注到谱图上。
6）若在谱库检索过程中没有结构式,使用如下步骤解决：点击“View/视图”菜单，选择“Parametric Retrieval/参数检索”。
出现如下画面，后选择“Cancel/取消”点击“Structure/结构”菜单，选择“Select structure database/选择结构库”。
出现如下窗口如果原先的文件为Demo谱库中的结构式库，选中该文件然后点击“Remove from List/从列表中删除”，接下来点击“Add New File/添加新文件”。
Chemstation数据分析现场培训教材(For G1701FA 01.00)安捷伦科技有限公司化学分析仪器部培训目的初步掌握软件中分析方法的编辑、谱库检索、校正表设定及报告的打印。
双击桌面上的“Data Analysis”图标，打开1701FA数据分析软件。
1、调入数据文件点击调入数据文件图标，选择evaldemo.d，点击OK。
2、本底扣除功能：1）在希望扣除本底的区域按住鼠标右键拖拽一段。
2）如下点击Subtract Background(BSB)“扣本底”上述为整体谱图扣除背景，如果想扣除单点背景，则可使用工作站的谱图相减功能，即按下面方式得到化合物峰的质谱图后，在右键双击化合物峰附近基线的位置得到本底的质谱图，然后在菜单Spectrum下3）选择Subtract即可得到扣除本底后该化合物的质谱图。
用鼠标右键在目标化合物TIC谱图区域内拖拽可得到该化合物在所选时间范围内的平均质谱图，右键双击则得到单点的质谱图。
3、谱库检索功能：1）选择谱库：在Spectrum菜单下选择Select Library。
2）点击“Browse/浏览”在Database目录下选择所需的谱库。
点击OK。
3）在如图所示化合物峰的位置双击右键得到该保留时间的质谱图。
4）在得到的质谱图区域任意位置双击鼠标右键，即可得到该谱图在所选谱库中的检索结果。
5）在上图选择合适的检索结果，单击“Done/完成”，然后在质谱图的目标位置按住鼠标右键拖拽一个矩形即可将该化合物的结构式加注到谱图上。
6）若在谱库检索过程中没有结构式,使用如下步骤解决：点击“View/视图”菜单，选择“Parametric Retrieval/参数检索”。
出现如下画面，后选择“Cancel/取消”点击“Structure/结构”菜单，选择“Select structure database/选择结构库”。
出现如下窗口如果原先的文件为Demo谱库中的结构式库，选中该文件然后点击“Remove from List/从列表中删除”，接下来点击“Add New File/添加新文件”。
GCMS仪器控制软件现场培训教材(For 7890B_5977A)安捷伦科技有限公司化学分析事业部培训目的∙初步了解Agilent 7890B气相色谱仪和5977A质谱仪的操作。
∙正确地执行仪器的开机、关机；初步掌握仪器方法编辑、样品序列编辑及数据采集。
注意事项:1. 老化HP-5MS 色谱柱 (按照《Installation Checkout Guide》所述方法安装和老化色谱柱)2. 进样口用红色隔垫，可减少隔垫流失。
3．做 5977 checkout 请参照安捷伦Installation Checkout Guide。
4. 保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层。
一、GCMS5977软件安装步骤1、电脑软件系统要求：（GC/MS Acquisition B.07.00 + MSD Chemstation Data Analysis 1701FA F.01.00）1)英文或中文专业版正版Windows 7 SP1（64-bit）2)显卡驱动程序;网卡驱动程序;安装TCP/IP协议。
3)Microsoft Internet Explorer 8.0 或更高版本。
2、软件安装步骤（提醒：不用安装 IO libraries）软件光盘安装顺序如下：1）安装MassHunter GC/MS Acquisition Software (B.07.00)，完成后，桌面产生Agilent GCMS Configuration图标，双击Config/配置图标进入仪器配置界面,点击所要配置的仪器1。
在出现的窗口中输入仪器名称、ID号等信息后，在质谱仪一栏中选择5977的型号，并输入MSD的IP地址，选择DC极性,同样配置GC后点击确定退出。
配置完成后桌面上出现仪器控制图标。
2）安装MH Qualitative Analysis B.06.00 出现定性分析图标。
3) 安装MH Quantitative AnalysisB.06.00出现定量分析图标4）安装MSD ChemStation Data Analysis (F.01.00)，安装完成后桌面上出现数据分析图标。
Agilent 7890 / 5975C-GC/MSD (For 1701EA系列工作站)现场培训教材安捷伦科技有限公司生命科学与化学分析仪器部培训目的● 初步了解Agilent 7890A气相色谱仪和5973C质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子 分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用灰色隔垫，减少隔垫流失。
3.GC/MS接口处必须用vesper垫圈(5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,再不要改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:1. 在操作系统桌面双击Config/配置图标进入仪器配置界面2.如下图所示点击所要配置的仪器配置MSD及GC：z以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD的型号，并输入MSD的IP地址，选择DC极性（标注于MSD侧板的中部金属上部）；同样配置GC后点击确定退出。
配置完成后桌面上应出现“Instrument ＃1”和“Instrument ＃1 Data Analysis”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1.打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2.打开计算机，登录进入Windows XP(SP2)系统，初次开机时建议使用5975的小键盘LCP输入IP地址和子网掩码,并使用新地址重起,否则安装并运行Bootp Service3.打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕4.在桌面双击“Instrument #1”图标，进入MSD化学工作站5.在 上图I nstrument Control/仪器控制界面下，单击View/视图菜单，选择Tune and Vacuum Control/调谐及真空控制进入调谐与真空控制界面, 在Vacuum/真空菜单中选择VacuumStatus/真空状态，观察真空泵运行状态如果仪器真空泵配置为分子涡轮泵，状态显示涡轮泵转速Turbo Pump Speed/涡轮泵转速应很快达到100 Percent，否则，说明系统有漏气，应检查侧板是否压正、放空阀是否拧紧、柱子是否接好；（如果仪器为5973N扩散泵配置，请咨询现场工程师的讲解.状态显示压力Pressure应很快达到100mToor左右，否则，说明系统有漏气，应进行上述检查)。
实验二气相色谱-质谱联用对挥发性有机物定性检测一、实验目的1．了解气相色谱-质谱联结构、原理、特点和使用方法。
2．掌握气相色谱中质谱库定性的基本原理。
3．了解利用弱极性毛细管柱测定非/弱极性有机物的注意事项。
二、基本原理：2.1 气相色谱工作原理气相色谱是利用试样中各组份在气相和固定液液相间的分配系数不同，当汽化后的样品被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次分配，由于固定相对各组份的吸附或溶解能力不同，因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，按顺序离开色谱柱进入检测器，产生的离子流讯号经放大后，在记录器上描绘出各组份的色谱峰。
2.2 气相色谱仪的组成及作用气相色谱的结构由以下几个系统组成：载气系统，进样系统，色谱柱，检测器，记录系统和温度控制系统。
(1) 载气系统：包括气源、气体净化、气体流速控制装置三部分，作用是提供稳定流量/压力的高纯载气。
气源提供载气流动相，气体净化装置去除载气中的杂质和水汽，纯化载气，气体流速控制装置可控制载气的流量。
(2) 进样系统：包括注射器和进样口（隔垫、衬管），样品被注射器注入衬管后（液体样品将瞬间汽化），被载气带入色谱柱，分流功能也在进样口实现。
(3) 色谱柱：色谱柱是混合物样品中的各组分分离的场所，是气相色谱最重要的结构之一。
色谱柱按照固定相是固体还是液体有填充柱和毛细管柱两种。
(4) 检测系统：获得与各组分含量呈比例的信号。
(5) 记录系统：包括放大器及记录仪，或数据处理装置及工作站，记录检测器获得的信号，得到色谱图，并可以对色谱峰进行积分等处理。
(6) 温度控制系统：柱温箱的主要作用是控制柱室和气化室的温度。
在恒温或程序升温控制下，样品中各组分在色谱柱上实现分离。
2.3 质谱检测器的工作原理质谱仪主要由离子源、质量分析器、检测器、真空系统组成。
离子源是质谱仪的核心，其作用是将被测样品分子电离成带电的离子，并对离子加速使其进入质量分析器。
