新能开展巴里坤三塘湖一期49.5MW风电工程工程总划分表X新能开展有限责任公司工程建设工程部X电力建设监理有限责任公司新能开展巴里坤三塘湖一期风电监理工程部2021年04月编制说明为加强新能开展巴里坤三塘湖一期风电工程工程建设工程治理工作，标准本风电场工程建设工程验收程序，确保本风电场工程建设工程质量，依据风力发电场工程建设工程验收规程〔DL／T5191-2021〕，结合本风电场的实际情况，编制本风电场总目划分表，各参建单位要比照总工程划分表，进行本工程的工程划分，并报建设单位及监理部进行审批，经审批同意后，要认真执行。
工程验收依据4.0.1 风力发电机组安装调试工程应按以下主要标准、技术资料及其他有关规定进行检查；1 GB501682 GB502043 GB503034 DL/T50075 DL/T6667 风电机组技术说明书、使用手册和安装手册。
8 风力风电机组塔架及其根底设计图纸与有关技术要求。
4.0.2 综合楼电气一、二次及设备安装调试工程验收应按以下标准、技术资料及有关规定检查；1 GB501502 GB501683 GB501694 GB501715 GB502546 GB503037 GBJ1478 GBJ1489 GBJ14910 设备技术性能说明书。
11 设备订货合约及技术条件。
12 电气施工设计图纸及资料。
4.0.3 综合楼建筑工程验收应按以下标准、技术资料DL/T5191-2021及有关规定检查检查；1 GB502042 GB503003 GB503034 DL/T50075 设计图纸及技术要求。
6 施工合约及有关技术说明。
4.0.4 场内电力线路工程验收应按以下标准、技术资料及有关规定检查；1 GB501682 GB501733 GBJ2334 架空电力线路勘测设计、施工图纸及技术资料。
5 施工合约4.0.5 交通工程验收应按以下有关文件资料进行检查；1 公路施工设计图纸及有关技术条件。
施工质量检验及评定范围表工程名称：XXXX200MW风电场工程工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表★：指土建关键项目☆：指安装主要项目。
十三间房三期49.5MW风电项目工程施工质量验收项目划分表编制单位（施工单位）：编制人（施工单位项目经理）：审核人（总监理工程师）：批准人（建设单位项目经理）：批准日期：编制说明本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组、升压站、线路、建筑、交通五大类，而每台风力发电机组的安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统（设备厂家进场前已安装完成）、塔架、电缆、箱式变电站、防雷接地网七个分部。
本工程质量验收划分五个部分验评执行的依据分别为：1、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2005）的有关规定2、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）4、升压站土建执行《110kV-1000kV变电站、换流站土建工程施工质量检验及评定标准》Q/GDW 183-20085、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）6、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2004)7、风力发电机组安装、塔架工程执行华锐厂家的有关技术执行标准。
8、因发电机监控系统在设备进场前已安装完成，无需做施工资料，由厂家提供设备质量证明文件及调试资料。
9、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。
质量验收及评定范围主要包含四部分内容:工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
10、建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。
施工质量验收及评定项目划分报审表
工程名称：大唐新能源臧家庄花园风电场一期工程编号：DTZJZFD-FJ-XMHF-001
致_山东泰和建设管理有限公司 _______ 监理项目部：
现报上大唐新能源臧家庄花园风电场一期工程施工质量验收及评定项目划分表，请审查。
附件：大唐新能源臧家庄风电场施工质量验评范围划分表
施工项目部（章）：
项目经理：
日期：
监理项目部审查意见:
监理项目部（章）：
总/专业监理工程师：
日期：_____________ 本表一式三份，建设单位、监理单位、承包单位各一份。

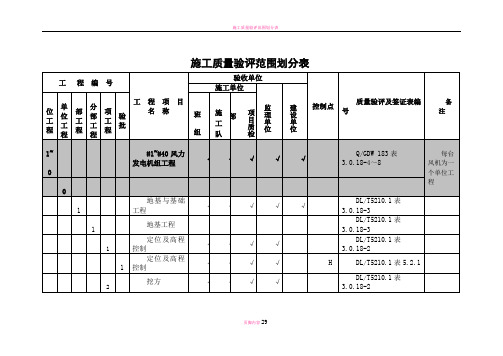

大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表
大唐新能源臧家庄风电场施工质量验评范围划分表。
广西华电柳州融水九元山100MW风电项目质量检验项目划分批准：审核：编制：中国能源建设集团广西水电工程局有限公司融水九元山风电工程项目部2019年11月1 目的为了规范广西华电柳州融水九元山100MW风电项目档案过程管控，提高档案管理标准化水平，确保工程项目档案齐全、完整、准确，真实全面的反映工程建设过程，管控工程建设质量，特编制广西华电柳州融水九元山100MW风电项目质量检验项目划分。
2 适用范围适用于广西华电柳州融水九元山100MW风电项目施工过程中质量检验及验收，资料归档。
3 规范性引用文件●GB/T 31997-2015 《风力发电场项目建设工程验收规程》●GB/T 51121-2015 《风力发电工程施工与验收规范》●GB/T 20319-2017 《风力发电机组验收规范》●GB 50173-2014 《电气装置安装工程66kV及以下架空电力线路施工及验收规范》●DL/T 5210.1-2012 《电力建设施工质量验收及评价规程》第1部分：土建工程●DL/T 5161.1～17-2002 《电气装置安装工程质量检验及评定规程》●NB/T 31021-2012 《风力发电企业科技文件归档与整理规范》●NB/T 31022-2012 《风力发电工程达标投产验收规程》●NBT 31084-2016 《风力发电工程建设施工监理规范》●NB/T31118-2017 《风电场工程档案验收规程》4工程质量检验项目划分4.1 单位、子单位工程划分原则结合GB/T 51121-2015《风力发电工程施工与验收规范》、NB/T 31084-2016《风力发电工程建设施工监理规范》、DL/T 5191-2004《风力发电场项目建设工程验收规程》的相关要求，风力发电工程建设项目中单位工程应分为风力发电机组工程、中控楼和升压站建筑工程、升压站设备安装调试工程、线路工程、交通工程五类进行：➢风力发电机组工程可将单台风机的基础、安装做为独立的单位工程进行划分，单位工程编号依据机组编号的大小顺序依次编制，其中单台风力发电机组工程应包括如下分部工程：风力发电机设备基础、机组安装、监控系统、塔架、电缆、箱式变电站、防雷接地。
施工质量验收及评定范围划分报审表工程名称：甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程编号：SZLB2-SGDQ-001注本表一式份，由施工项目部填报，业主项目部、监理项目部各份，施工项目部存份。
甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程施工质量验收及评定范围划分表（110kV升压站电气安装）施工单位（章）2017 年 04 月 15日批准：年月日审核：年月日编写：年月日甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程施工质量验评范围划分表（序）1、为了提高甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）的质量管理，促进电气安装质量的提高，满足《甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）施工及验收规范》，实现达标投产，工程创优。
2、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）根据施工内容和承担的电气安装任务，进行电气工程施工质量验评范围划分。
3、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）各级质检员应严格执行电气安装施工验收规范标准，按照甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）施工质量验评范围划分表进行电气工程的质量检验、验收。
4、甘肃鼎盛天祝松山滩一期49.5MW风电场项目110kV升压站电气安装调试工程（110kV升压站电气安装）质量验评范围划分根据中华人民共和国电力行业标准DL/T5161.1～5161.17－2002《电气安装工程质量检验及评定规程》编制。
锦州黑山龙湾风电场新建工程施工质量验收及评定
项目划分表
丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
锦州黑山龙湾风电场新建工程
施工质量验收及评定项目划分表
批准人：年月日审核人：年月日编制人：年月日
编制单位：东丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
编制说明
一、编制依据
1、中华人民共和国电力行业标准《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008。
2、辽宁电力勘测设计院提供的相关图纸。
二、说明
1、本工程施工项目共划分单位工程12个。
2、项目划分表中对建设单位、设计单位、勘测单位、监理及施工单位的验收项目进行了明确分工。
河北大唐国际丰宁大滩风电场200MW工程设计采购施工一体化（EPC）项目
施工质量验收项目划分表
编制单位：中电环能电力建设有限公司
编制人：
审核人：
批准人：
批准日期：
编制说明
本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组工程、升压站建筑安装工程（含建筑工程、电气设备安装）、35KV场内集电线路、220KV送出线路、交通工程五大类，而每台风力发电机组的建筑安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部。
本工程质量验收划分五个部分验评执行的依据分别为：
1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）
2、《风力发电工程达标投产验收规范》（NB/T31022-2012）
3、《110kV~1000kV变电站建筑工程建设标准强制性条文实施管理规程》（Q/SD01001—2007）
4、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定
5、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）
6、升压站土建工程执行执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定
7、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目
8、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2016）
9、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2012)
10、风力发电机组安装、塔架工程执行湘电风能风机厂家的有关技术执行标准。
本计划中所列项目控制点
1、W——现场见证点
2、H——停工待检点
3、S——旁站点
4、本计划中质量验收级别分为五级，其中：一级指施工班组（操作层）；二级指施工队（包工队或分承包施工处）；三级指公司（公司派出的项目部专职质量工程师）；四级指监理公司；五级指业主。
本计划划分原则：
1、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。
质量验收及评定范围主要包含四部分内容:工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
2、建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。
3、分部工程项目划分原则：按照建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。
4、分项工程项目划分原则：建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；建筑设备安装工程一般按用途、种类及设备组别等划分；分项工程可由一个或若干检验批组成。
5、检验批划分原则：按同一的生产条件或工艺、工序阶段或按规定的方式汇总，由一定数量样本组成的检验体，可根据施工及质量控制和专业验收需要按楼层、施工区段、变形缝等进行划分。
具体项目划分说明：
本工程按风力发电机组、升压站、线路、建筑、交通5大单位进行划分，具体如下：系统一：
（1）风力发电机组分为100个单位工程，编号为001#-100#，每一个风力发电机组单位工程分为7个分部，即：
01、风力发电机组基础工程；
02、风力发电机组塔架安装；
03、风力发电机组安装工程；
04、风力发电机组电气安装；
05、风力发电机组监控系统工程；
06、箱变基础及安装工程；
07、防雷接地网工程。
系统二：
（2）、升压站建设安装工程分为7个单位工程，分别为：
01、35KV电气综合楼基础建设及安装工程（基础施工、主体结构、35KV站用配电装置安装、室内电缆沟）；
02、220KV屋外配电装置基础建设及安装工程（220KV屋外配电装置基础、主变压器系统设备安装、主控及直流设备安装、220KV配电装置安装、35KV站用配电装置安装、全站防雷及接地装置安装、全站电缆施工）；
03、SVG无功补偿装置基础建设及安装工程（SVG室、SVG无功补偿装置安装）；
05、综合楼建筑安装工程（地基与基础工程、主体结构、装饰装修工程、屋面工程、建筑给排水、建筑电气）；
06、辅助用房建筑安装工程（地基与基础工程、主体结构、装饰装修工程、屋面工程、建筑给排水、建筑电气、设备安装）；
07、附属生产设施建设及安装（围墙及大门、站内道路及地坪、室外电缆沟）；
系统三：
（3）、35KV集电线路线路分为10个单位工程，分别为：
01、35KV集电线路A线；
02、35KV集电线路B线；
03、35KV集电线路C线；
04、35KV集电线路D线；
05、35KV集电线路E线；
06、35KV集电线路F线；
07、35KV集电线路G线；
08、35KV集电线路H线；
09、35KV集电线路I线；
10、35KV集电线路J线。
系统四：
（4）、220KV输出线路为1个单位工程；
系统五：
（5）、交通分为2个单位工程，即：
01、进场道路；
02、场内道路。
本工程按照《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的基本模式，结合工程具体情况，制定工程项目的质量验收及评定规范。
质量验收及评定范围表由施工单位编制,最终由监理单位审核，建设单位确认。
检验批资料编号执行：系统编号+单位工程编号+子单位工程编号+分部工程编号+子分部工程编号 +分项工程编号+检验批编号,共计14位。
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表
工程质量验收项目划分表。
