电源供应器的电磁兼容性之EMS测试

电磁兼容性EMC电磁兼容性EMC (Electro Magnetic Compatibility),是指设施或系统在箕电极蔻中符合要求运行并不对其环境中的任何设施产生无法忍受的电磁干扰的力量。

因此，EMC包括两个方面的要求：一方面是指设施在正常运行过程中对所在环境产生的电磁干扰不能超过肯定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有肯定程度的抗扰度，即电磁敏感性。

EMC定义国际电工委员会标准IEC对电磁兼容的定义是：系统或设施在所处的电磁环境中能正常工作，同时不对其他系统和设施造成干扰。

EMC历史各种运行的电力设施之间以电磁传导、电磁感应和电磁辐射三种方式彼此关联并相互影响，在肯定的条件下会对运行的设施和人员造成干扰、影响和危害。

20世纪80年月兴起的电磁兼容EMC学科以讨论和解决这一问题为宗旨，主要是讨论和解决干扰的产生、传播、接收、抑制机理及其相应的测量和计量技术，并在此基础上依据技术经济最合理的原则，对产生的干扰水平、抗干扰水平和抑制措施做出明确的规定，使处于同一电磁环境的设施都是兼容的，同时又不向该环境中的任何实体引入不能允许的电磁扰动。

EMl和EMS的异同、EMC 包括EMl (interference)和EMS(SUSCePtibility),也就是电磁干扰和电磁抗干扰。

、EMT,电磁干扰度，描述一产品对其他产品的电磁辐射干扰程度，是否会影响其四周环境或同一电气环境内的其它电子或电气产品的正常工作；EMl又包括传导干扰CE (conduction emission)和辐射干扰RE(radiation emission)以及谐波harmonic o、EMS,电磁抗干扰度，描述一电子或电气产品是否会受其四周环境或同一电气环境内其它电子或电气产品的干扰而影响其自身的正常工作。

EMS又包括静电抗干扰ESD,射频抗扰度，电快速瞬变脉冲群抗扰度，浪涌抗扰度，电压暂降抗扰度Dip,等等相关项目。

EMS测试简介EMS指处在一定环境中的设备或系统，在正常运行时，设备或系统能承受相应标准规定范围内的电磁能量干扰，包括静电抗干扰ESD，射频抗扰度RS，电快速瞬变脉冲群抗扰度EFT，浪涌抗扰度Surge，电压暂降抗扰度Voltage DIP and Interrupt等。

根据产品类型和行业特性不同，相对应的标准和测试项目也不同。

1）民用、工科医、铁路产品，基本的测试项目如下：➢静电放电抗扰度（ESD）：GB/T 17626.2；➢电快速瞬变脉冲群抗扰度（EFT）：GB/T 17626.4➢浪涌（SURGE）：GB/T 17626.5➢辐射抗扰度（RS）：GB/T 17626.8➢传导抗扰度（CS）：GB/T 17626.6➢电压跌落与中断（DIP）：GB/T 17626.11；2）军用产品，基本的EMS测试项目如下：➢CS101测试：25Hz~50kHz电源线传导敏感度测试；➢CS103测试：15kHz~10GHz天线端子互调传导敏感度测试；➢CS104测试：25Hz~20GHz天线端子无用信号抑制传导敏感度测试；➢CS105测试：25Hz~20GHz天线端子交调传导敏感度测试；➢CS106测试：电源尖峰信号传导敏感度测试；➢CS109测试：50Hz~100kHz壳体电流传导敏感度；➢CS112测试：静电放电敏感度；➢CS114测试：10kHz~400MHz壳体电流传导敏感度电缆束注入传导敏感度测试；➢CS115测试：电缆束注入脉冲激励传导敏感度测试；➢CS116测试：10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度测试；➢RS101测试：25Hz~100kHz磁场辐射敏感度测试；➢RS103测试：10kHz~40GHz电场辐射敏感度测试；➢RS105测试：瞬变电磁场辐射敏感度测试；3）汽车及车载电子、电气零部件产品，基本的EMS测试项目如下：➢符合ISO 7637-1/2标准规定的电源线传导耦合/瞬态抗扰度测试；➢符合ISO 7637-3标准规定的传感器电缆与控制电缆传导耦合/瞬态抗扰度测试；➢符合ISO 11452-7（对应国标为GB 17619）标准规定的射频传导抗扰度测试；➢符合ISO 11452-2（对应国标为GB 17619）标准规定的辐射场抗扰度测试；➢符合ISO 11452-3（对应国标为GB 17619）标准规定的横电磁波（TEM）小室的辐射场抗扰度测试；➢符合ISO 11452-4（对应国标为GB 17619）标准规定的大电流注入（BCI）抗扰度测试；➢符合ISO 11452-5（对应国标为GB 17619）标准规定的带状线抗扰度测试；➢符合ISO 11452-6（对应国标为GB 17619）标准规定的三平板抗扰度测试；➢符合ISO 10605标准的静电放电抗扰度测试。

电磁兼容测试项目电磁兼容性（EMC）测试是一种评估电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定方法。

该测试有助于降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。

同时，EMC测试还可以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。

EMC测试包含两大项：EMI（干扰、辐射、发射）和EMS(敏感度、抗干扰)。

EMI测试项包括：RE（辐射，发射）、CE(传导干扰）、Harmonic（谐波）、Flicker(闪烁)等。

EMS测试项包括：ESD（静电）、EFT（瞬态脉冲干扰）、DIP(电压跌落)、CS （传导抗干扰）、RS（辐射抗干扰）、Surge（浪涌，雷击）、PSMS(工频磁场搞扰度)等。

电磁兼容测试项目主要有以下七项：电磁兼容测试辐射发射（RE）、电磁兼容测试传导发射、ESD、EFT、DIP、CS、RS和Surge。

其中，辐射发射（RE）测试是测量EUT通过空间传播的辐射骚扰场强，包括磁场辐射和电场辐射。

传导发射（Conducted n）测试则是测量电源线和信号/控制线产生的骚扰电压或骚扰电流的限值。

欧洲标准通常基于来自CISPR （无线电特别委员会）和___）的国际标准。

检测电子电气设备在电快速瞬变脉冲群环境下，性能是否满足国际和国内相应标准规定的要求。

3.电快速瞬变脉冲群抗扰度测试相应标准IEC -4-4，GB/T .44.电快速瞬变脉冲群测量范围电压范围：0.2kV-5kV上升时间：5ns-50ns重复频率：100Hz-5kHz电磁兼容测试是电子电气设备必须经过的重要测试之一。

其中静电放电、辐射敏感度和电快速瞬态脉冲群抗扰性是其中的三个重要测试项目。

静电放电测试主要模拟人体带电直接接触被试物品，检测设备在静电放电环境下的性能是否满足标准规定。

辐射敏感度测试是检测设备在射频调制源电平下能否按性能规范要求工作的试验。

电快速瞬态脉冲群抗扰性测试则是检测设备在电路中切换瞬态过程产生的干扰下能否正常工作的试验。

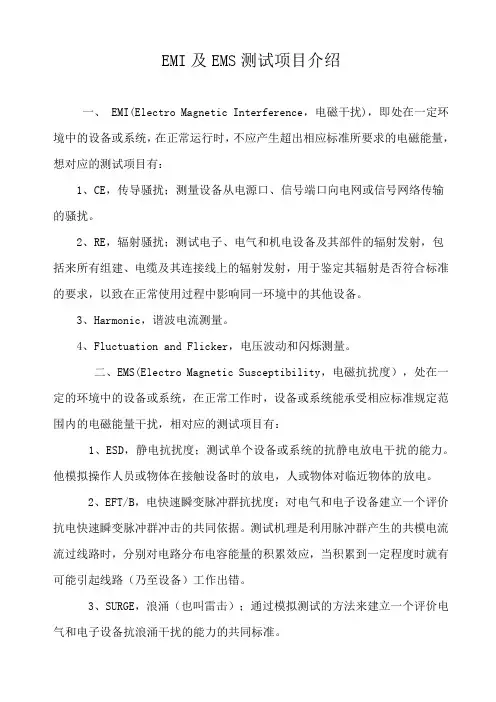

EMI及EMS测试项目介绍一、 EMI(Electro Magnetic Interference，电磁干扰)，即处在一定环境中的设备或系统，在正常运行时，不应产生超出相应标准所要求的电磁能量，想对应的测试项目有：1、CE，传导骚扰；测量设备从电源口、信号端口向电网或信号网络传输的骚扰。

2、RE，辐射骚扰；测试电子、电气和机电设备及其部件的辐射发射，包括来所有组建、电缆及其连接线上的辐射发射，用于鉴定其辐射是否符合标准的要求，以致在正常使用过程中影响同一环境中的其他设备。

3、Harmonic，谐波电流测量。

4、Fluctuation and Flicker，电压波动和闪烁测量。

二、EMS(Electro Magnetic Susceptibility，电磁抗扰度），处在一定的环境中的设备或系统，在正常工作时，设备或系统能承受相应标准规定范围内的电磁能量干扰，相对应的测试项目有：1、ESD，静电抗扰度；测试单个设备或系统的抗静电放电干扰的能力。

他模拟操作人员或物体在接触设备时的放电，人或物体对临近物体的放电。

2、EFT/B，电快速瞬变脉冲群抗扰度；对电气和电子设备建立一个评价抗电快速瞬变脉冲群冲击的共同依据。

测试机理是利用脉冲群产生的共模电流流过线路时，分别对电路分布电容能量的积累效应，当积累到一定程度时就有可能引起线路（乃至设备）工作出错。

3、SURGE，浪涌（也叫雷击）；通过模拟测试的方法来建立一个评价电气和电子设备抗浪涌干扰的能力的共同标准。

4、RS，辐射抗扰度；射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话是产生的，无线电台、电视发射台、移动无线发射机和各种工业电磁辐射源，以及电焊机、晶闸整流器、荧光等工作室产生的计生辐射也都会产生射频辐射干扰。

测试的目的是建立一个共同的标准来评价电气和电子设备的抗射频电磁场干扰的能力。

5、CS，传导抗扰度；通常情况下，干扰频率比较低，其波长有可能大于被干扰设备的尺寸，或波长的整数倍与设备的引线（电源线、通信线和接口电缆等）长度相当时，这些引线就可以通过传导方式对设备产生干扰。

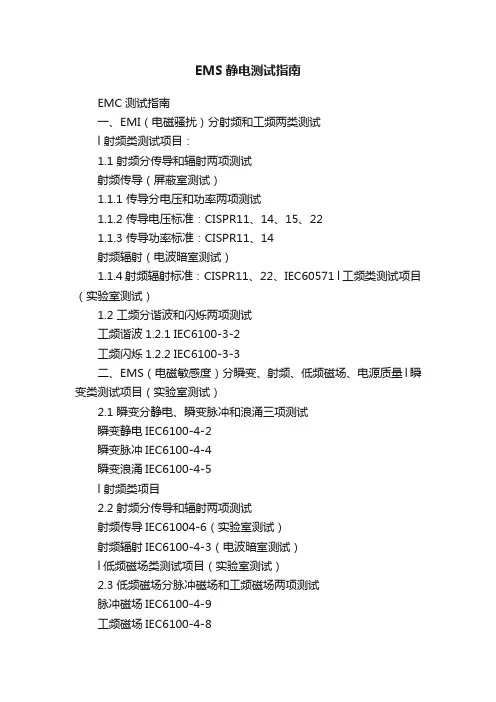

EMS静电测试指南EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571 l工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量l瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）l低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积> 7x1M2. 传导电压测试桌：推荐2x1.5x0.8要考虑柜式设备的测试面积。

3. 谐波及闪烁测试面积>2x24. 静电放电测试桌：推荐2x1.5x0.85. 瞬变及电源质量测试桌：推荐2x1.5x0.84. 5. 可用同一张测试桌6. 传导射频敏感度测试桌：推荐2x1.5x0.85. 6. 可用同一张测试桌7. 屏蔽室和实验室要有相应的温湿度要求8. 敏感度测试时周围不能有敏感设备9. 在实验室做测试时，周围不能有发射或干扰设备否则测试要在屏蔽室内进行。

10. 除功率放大器和谐波，闪烁系统为三相供电外，其他设备均为单相供电。

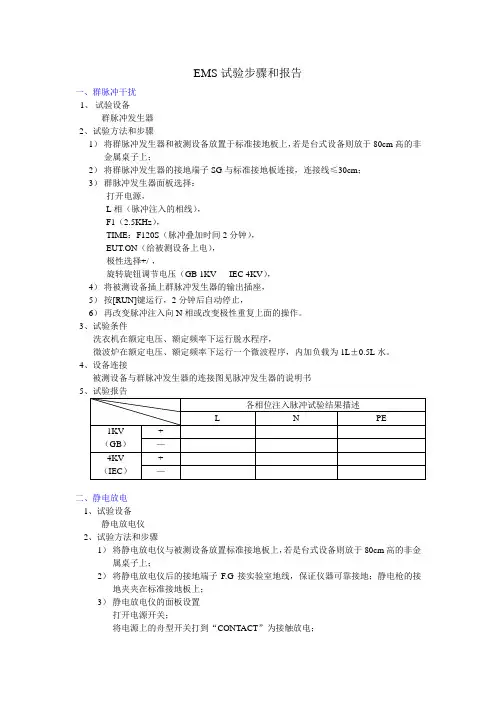

EMS试验步骤和报告一、群脉冲干扰1、试验设备群脉冲发生器2、试验方法和步骤1）将群脉冲发生器和被测设备放置于标准接地板上，若是台式设备则放于80cm高的非金属桌子上；2）将群脉冲发生器的接地端子SG与标准接地板连接，连接线≤30cm；3）群脉冲发生器面板选择：打开电源，L相（脉冲注入的相线），F1（2.5KHz），TIME：F120S（脉冲叠加时间2分钟），EUT.ON（给被测设备上电），极性选择+/-，旋转旋钮调节电压（GB 1KV IEC 4KV），4）将被测设备插上群脉冲发生器的输出插座，5）按[RUN]键运行，2分钟后自动停止，6）再改变脉冲注入向N相或改变极性重复上面的操作。

3、试验条件洗衣机在额定电压、额定频率下运行脱水程序，微波炉在额定电压、额定频率下运行一个微波程序，内加负载为1L±0.5L水。

4、设备连接被测设备与群脉冲发生器的连接图见脉冲发生器的说明书5二、静电放电1、试验设备静电放电仪2、试验方法和步骤1）将静电放电仪与被测设备放置标准接地板上，若是台式设备则放于80cm高的非金属桌子上；2）将静电放电仪后的接地端子F.G接实验室地线，保证仪器可靠接地；静电枪的接地夹夹在标准接地板上；3）静电放电仪的面板设置打开电源开关；将电源上的舟型开关打到“CONTACT”为接触放电；极性选择P-；放电模式选择“COUNT”；INTERV AL选择为10，代表每隔1S放电一次；DISCHARGE选择10，代表自动选择放电次数为10次；按下“HV ON”,旋转“VOLTS ADJUST”调节电压，接触放电为8KV，空气放电为10KV；按下“READY”键后，静电枪即可使用。

3、试验条件洗衣机在额定电压、额定频率下运行脱水程序，用静电枪分别向被测设备四周人手可触及的地方进行测试；微波炉在额定电压、额定频率下运行一个微波程序，内加负载为1L±0.5L水。

4、设备连接被测设备与群脉冲发生器的连接图见脉冲发生器的说明书5三、电压暂降、短时中断1、试验设备瞬时掉电仪2、试验方法和步骤1）将电源和输入电源通上220V AC，2）按下POWER键3）按键位置选择200V、Line out、repeat、Mode14）选择INT.CYCLE 为050C/S5）短时中断选择：00ms 000.5c/s 00ms 旋钮adjust调至0电压暂降1：00ms 010.0c/s 00ms 旋钮adjust调至4电压暂降2：00ms 050.0c/s 00ms 旋钮adjust调至76）按下Line ON接通电源，]7）将被测设备设定到固定程序下运行8）按下START键开始测试9）判断合格标准不会发生安全上有害的误动作或破坏。

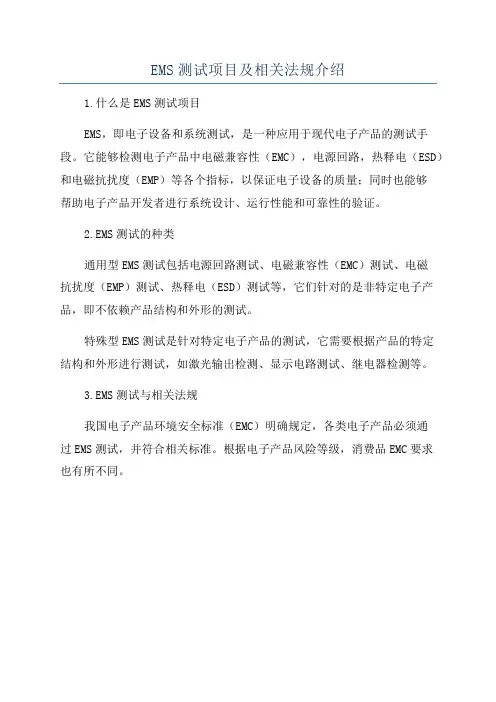

EMS测试项目及相关法规介绍
1.什么是EMS测试项目
EMS，即电子设备和系统测试，是一种应用于现代电子产品的测试手段。

它能够检测电子产品中电磁兼容性（EMC），电源回路，热释电（ESD）和电磁抗扰度（EMP）等各个指标，以保证电子设备的质量；同时也能够
帮助电子产品开发者进行系统设计、运行性能和可靠性的验证。

2.EMS测试的种类
通用型EMS测试包括电源回路测试、电磁兼容性（EMC）测试、电磁
抗扰度（EMP）测试、热释电（ESD）测试等，它们针对的是非特定电子产品，即不依赖产品结构和外形的测试。

特殊型EMS测试是针对特定电子产品的测试，它需要根据产品的特定
结构和外形进行测试，如激光输出检测、显示电路测试、继电器检测等。

3.EMS测试与相关法规
我国电子产品环境安全标准（EMC）明确规定，各类电子产品必须通
过EMS测试，并符合相关标准。

根据电子产品风险等级，消费品EMC要求
也有所不同。

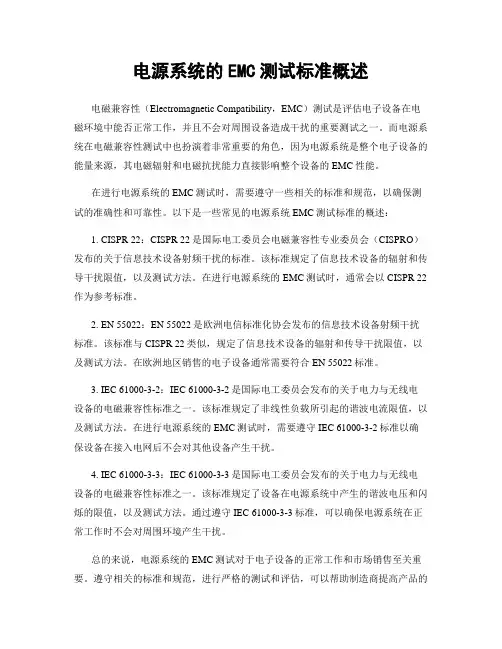

电源系统的EMC测试标准概述电磁兼容性（Electromagnetic Compatibility，EMC）测试是评估电子设备在电磁环境中能否正常工作，并且不会对周围设备造成干扰的重要测试之一。

而电源系统在电磁兼容性测试中也扮演着非常重要的角色，因为电源系统是整个电子设备的能量来源，其电磁辐射和电磁抗扰能力直接影响整个设备的EMC性能。

在进行电源系统的EMC测试时，需要遵守一些相关的标准和规范，以确保测试的准确性和可靠性。

以下是一些常见的电源系统EMC测试标准的概述：1. CISPR 22：CISPR 22是国际电工委员会电磁兼容性专业委员会（CISPRO）发布的关于信息技术设备射频干扰的标准。

该标准规定了信息技术设备的辐射和传导干扰限值，以及测试方法。

在进行电源系统的EMC测试时，通常会以CISPR 22作为参考标准。

2. EN 55022：EN 55022是欧洲电信标准化协会发布的信息技术设备射频干扰标准。

该标准与CISPR 22类似，规定了信息技术设备的辐射和传导干扰限值，以及测试方法。

在欧洲地区销售的电子设备通常需要符合EN 55022标准。

3. IEC 61000-3-2：IEC 61000-3-2是国际电工委员会发布的关于电力与无线电设备的电磁兼容性标准之一。

该标准规定了非线性负载所引起的谐波电流限值，以及测试方法。

在进行电源系统的EMC测试时，需要遵守IEC 61000-3-2标准以确保设备在接入电网后不会对其他设备产生干扰。

4. IEC 61000-3-3：IEC 61000-3-3是国际电工委员会发布的关于电力与无线电设备的电磁兼容性标准之一。

该标准规定了设备在电源系统中产生的谐波电压和闪烁的限值，以及测试方法。

通过遵守IEC 61000-3-3标准，可以确保电源系统在正常工作时不会对周围环境产生干扰。

总的来说，电源系统的EMC测试对于电子设备的正常工作和市场销售至关重要。

遵守相关的标准和规范，进行严格的测试和评估，可以帮助制造商提高产品的质量和竞争力，确保设备在市场上的顺利推广和使用。

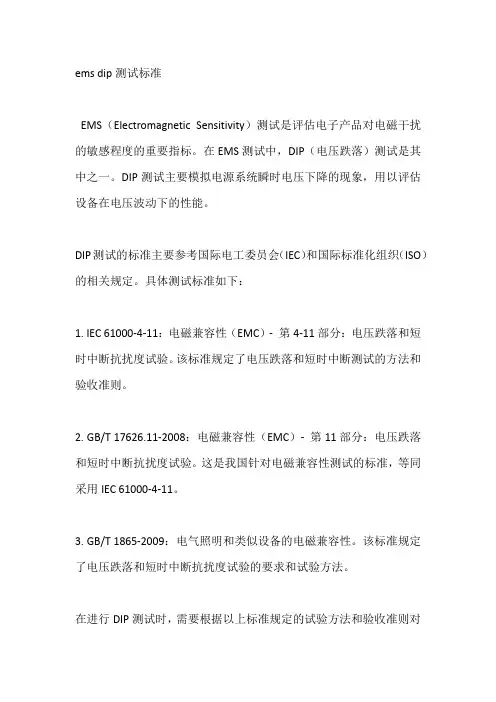

ems dip测试标准
EMS（Electromagnetic Sensitivity）测试是评估电子产品对电磁干扰的敏感程度的重要指标。

在EMS测试中，DIP（电压跌落）测试是其中之一。

DIP测试主要模拟电源系统瞬时电压下降的现象，用以评估设备在电压波动下的性能。

DIP测试的标准主要参考国际电工委员会（IEC）和国际标准化组织（ISO）的相关规定。

具体测试标准如下：
1. IEC 61000-4-11：电磁兼容性（EMC）-第4-11部分：电压跌落和短时中断抗扰度试验。

该标准规定了电压跌落和短时中断测试的方法和验收准则。

2. GB/T 17626.11-2008：电磁兼容性（EMC）-第11部分：电压跌落和短时中断抗扰度试验。

这是我国针对电磁兼容性测试的标准，等同采用IEC 61000-4-11。

3. GB/T 1865-2009：电气照明和类似设备的电磁兼容性。

该标准规定了电压跌落和短时中断抗扰度试验的要求和试验方法。

在进行DIP测试时，需要根据以上标准规定的试验方法和验收准则对
产品进行测试。

测试设备应具备相应的测试能力，如电压跌落发生器、示波器等。

通过DIP测试的产品表明其在电压波动环境下具有较好的抗干扰性能。

电磁兼容性测试：EMS测试标准一、引言电磁兼容性（EMC）是指设备或系统在其电磁环境中正常运行，且不对该环境中任何事物造成性能降级的能力。

电磁兼容性测试，即EMC测试，是衡量设备或系统是否符合EMC标准的重要手段。

在EMC测试中，EMS测试是其核心部分，包括电磁发射（EMI）测试和电磁抗扰度（EMS）测试两个方面。

本文将对EMS测试标准进行深入探讨。

二、EMS测试标准概述EMS测试是评估电子设备或系统在电磁干扰环境中的稳定性和可靠性的重要手段。

EMS测试包括电磁发射（EMI）测试和电磁抗扰度（EMS）测试两个方面。

EMI测试主要是评估设备或系统在正常工作时对外界产生的电磁干扰，而EMS测试则是评估设备或系统对外部电磁干扰的抵抗能力。

三、电磁发射（EMI）测试标准电磁发射（EMI）测试主要是评估设备或系统在正常工作时对外界产生的电磁干扰。

这些干扰可能会影响其他设备的正常运行，因此需要对其进行限制。

EMI测试的目的是确保设备或系统的电磁发射不会超过规定的限值，从而避免对其他设备造成干扰。

在进行EMI测试时，需要遵循相应的标准和规范，如EN55011、CISPR22等。

这些标准和规范规定了不同频段下的电磁发射限值和测试方法。

常见的EMI测试项目包括传导发射测试、辐射发射测试、谐波电流测试、电压波动和闪烁测试等。

四、电磁抗扰度（EMS）测试标准电磁抗扰度（EMS）测试是评估设备或系统对外部电磁干扰的抵抗能力。

随着电子技术的不断发展，设备或系统面临的电磁干扰源越来越多，如雷电、高压电线、射频干扰等。

因此，对设备或系统的电磁抗扰度要求也越来越高。

在进行EMS测试时，需要遵循相应的标准和规范，如EN61000-4-2、EN61000-4-3等。

这些标准和规范规定了不同频段下的电磁抗扰度限值和测试方法。

常见的EMS测试项目包括静电放电抗扰度测试、辐射抗扰度测试、电快速瞬变脉冲群抗扰度测试、浪涌抗扰度测试等。

五、国际EMS测试标准体系目前，国际上最广泛认可的EMS测试标准体系是CISPR和EN50系列标准。

电磁兼容（EMC ）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS ）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

EMC 包含两大项：EMI （干扰）和 EMS(敏感度，抗干扰）EMI 测试项包括：RE （辐射，发射） CE(传导干扰） Harmonic （谐波） Flicker (闪烁)EMS 测试项包括：ESD （静电） EFT （瞬态脉冲干扰） DIP(电压跌落） CS （传导抗干扰）RS （辐射抗干扰）Surge （浪涌，雷击） PMS(工频磁场搞扰度）一、EMI （电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试 射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试 1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14 射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试） 1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2 工频闪烁1.2.2 IEC6100-3-3二、EMS （电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试） 2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2 瞬变脉冲IEC6100-4-4 瞬变浪涌IEC6100-4-5 l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试） 射频辐射IEC6100-4-3（电波暗室测试） l 低频磁场类测试项目（实验室测试） 2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9 工频磁场IEC6100-4-8电源质量类测试项目（实验室测试） 2.4分跌落、中断、电压变化三项测试 IEC6100-4-11注：1. 传导功率测试面积 > 7x1M 2. 传导电压测试桌：推荐 2x1.5x0.8 要考虑柜式设备的测试面积。

EMS测试项目介绍我国电磁兼容认证工作已经起动，第一批实施电磁兼容的产品类别及所含内容也已基本确定，它们是声音和电视广播接收机及有关设备，信息技术设备，家用和类似用途电动、电热器具，电动工具及类似电器、电源、照明电器、车辆机动船和火花点火发动机的驱动装置、金融及贸易结算电子设备、安防电子产品、声音和电视信号的电缆分配系统设备与部件，低压电器。

尽管产品不同，引用的产品族测试标准也不同，但其中抗扰度的试验内容基本相同，它们是静电放电、射频辐射电磁场、脉冲群、浪涌、射频场引起的传导干扰和电压跌落等6项。

为了帮助读者对这些标准的理解，作者试图从试目的、仪器特性要求、基本配置情况、标准试验方法和对标准的评述等方面入手，用比较简洁的文字介绍这些试验，以加深对标准的理解。

1 IEC61000－4－2（GB/T17626.2）静电放电抗干扰试验1.1 静电放电的起因静电放电的起因有多种，但IEC61000－4－2（GB/T17626.2）主要描述在低湿度情况下，通过摩擦等因素，使人体积累了静电。

当带有静电的人与设备接触时，就可能产生静电放电。

1.2 试验目的试验单个设备或系统的抗静电干扰的能力。

它模拟：（1）操作人员或物体在接触设备时的放电。

（2）人或物体对邻近物体的放电。

静电放电可能产生的如下后果：（1）直接通过能量交换引起半导体器件的损坏。

（2）放电所引起的电场与磁场变化，造成设备的误动作。

1.3 静电放电的模拟图1和图2分别给出了静电放电发生器的基本线路和放电电流的波形。

图1中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。

图2是标准放电电流波形，图中Im表示电流峰值，上升时间tr=（0.7～1）ns。

放电线路中的储能电容CS代表人体电容，现公认150pF比较合适。

放电电阻Rd为330Ω，用以代表手握钥匙或其他金属工具的人体电阻。

现已证明，用这种放电状态来体现人体放电的模型是足够严酷的。

电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

EMC测试-构成EMC包含两大项：EMI（干扰）和 EMS(敏感度，抗干扰）EMI测试项包括：RE（辐射，发射）CE(传导干扰）Harmonic（谐波）Flicker (闪烁)EMS测试项包括：ESD （静电）EFT（瞬态脉冲干扰）DIP(电压跌落）CS（传导抗干扰）RS（辐射抗干扰）Surge（浪涌，雷击）PMS(工频磁场搞扰度）EMC测试-指南一、EMI（电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）l 低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：1. 传导功率测试面积 > 7x1M2. 传导电压测试桌：推荐 2x1.5x0.8要考虑柜式设备的测试面积。

电磁兼容EMC测试是什么，电磁兼容主要检测项目介绍！EMC是电磁兼容的缩写，EMC=EMI+EMS EMI是电磁骚扰，EMS是电磁抗干扰。

EMl=RE（辐射骚扰）+CE（传导骚扰）+DP（骚扰功率）+H&F（谐波电流及电压波动和电压闪烁）EMS=ESD（静电放电抗扰度）+辐射抗扰度（RS）+EFT（电快速瞬变脉冲群干扰）+Surge（浪涌抗扰度）+CS（传导抗扰度）+PFMF（工频磁场抗扰度）+Dips（电压跌落及短时中断）上面是EMC的一些大概的测试项目，详细项目介绍可参考：电磁兼容EMC测试项目大全对产品而言，只要有电路的产品就需要做EMC。

不过电源线这种走工频交流电或者直流电的就不在EMC的范围之内，信号传输线缆需要做EMC的只有传输差分信号的线缆要做，如：USB数据线，HDMI，DP等。

一些传输模拟信号的是不用做EMC 的，如音频线、音视频线等。

电子电气产品EMC测试大致分为：1.多媒体设备（MME），由ITE及AV合并而成。

比如：电源适配器（用于MME的），PC及PC周边（USB线、键盘鼠标、耳机等），移动电源等。

2.家电电器，比如：搅拌器、面包机、果汁机等。

3.电气照明及类似。

如：LED灯、荧光灯、灯具的驱动电源、控制器等。

4.工业、科学和医疗射频设备5.测量、控制和试验室用的电气设备6.在居住、商业和轻工业环境中工作的电子电气设备7.在工业环境中工作的电子电气设备8.电子电器产品9.不间断电源（UPS）10.火警信号设备，故障信号设备以及个人救助呼叫设备用部件（一些安防的产品也可以划分成这个，比如监控摄像头）11.专业用音频，视频，音视频和娱乐表演灯光控制器产品（常见的如舞台灯）上述为做普通EMC的产品做RED认证、日本TELEC认证、FCC-ID认证的产品是属于无线产品比如：1.WPT（无线能量传输）常见的是无线充。

2.DTS（无线数据传输系统）如蓝牙音箱、蓝牙耳机、无线摄像头、无线行车记录仪等3.SRD（短距离无线传输）如一些433的遥控器。

EMI及EMS测试项目介绍EMI（Electromagnetic Interference，电磁干扰）测试和EMS （Electromagnetic Susceptibility，电磁兼容性）测试是电子产品开发过程中非常重要的环节。

本文将对这两个测试项目进行详细介绍。

EMI测试是指在电子设备发射电磁波时，对其辐射电磁波进行测试和评估，以确保设备在工作状态下不会对其它设备产生过大的电磁干扰。

EMI测试可以帮助排除电磁干扰导致的设备功能失效、无法正常工作的问题。

常见的EMI测试项目包括辐射峰值、辐射频谱、辐射阻尼、辐射发散度等。

通过这些测试可以得到设备的辐射特性，如辐射功率、频率范围等，并根据相关标准进行评估。

EMS测试是指在电子设备受到外部电磁干扰时，对其进行测试和评估，以确保设备在受到外部电磁干扰时不会失去正常功能。

EMS测试可以帮助排除设备受电磁干扰导致的信号干扰、噪声扩大等问题。

常见的EMS测试项目包括抗干扰能力、抗磁场能力、抗放电能力、抗快速变化能力等。

通过这些测试可以得到设备的防护特性，如防护等级、抗干扰能力等，并根据相关标准进行评估。

EMI和EMS测试主要由电磁兼容性测试仪器完成，如扫频仪、功率放大器、天线、信号发生器等。

测试过程一般分为预测试和正式测试两个阶段。

在预测试阶段，测试人员会对设备进行初步测试，检查设备的电磁性能并进行初步调整。

在正式测试阶段，测试人员会根据相关标准对设备进行全面测试，并记录测试结果，以便后续的数据分析和评估。

EMI和EMS测试在电子产品开发阶段的重要性不言而喻。

通过对设备的EMI和EMS性能进行测试和评估，可以帮助设备制造商确保产品在市场上的可靠性和稳定性。

同时，也可以避免因电磁干扰导致的电子产品质量问题和用户体验问题。

因此，在进行电子产品开发过程中，EMI和EMS测试是不可或缺的环节。

在测试过程中，需要严格按照相关标准进行测试，合理选择测试仪器，并进行准确的数据记录和分析，以确保测试结果的可靠性和准确性。

切换式电源供应器之EMS测量王金標等內容標題導覽：｜簡介｜電磁干擾及耐受應的法規｜電磁相容測試場地｜比較測試及校驗｜結論｜本文將說明切換式電源供應器的傳導性與幅射性電磁干擾，以及耐受度<conducted and radiated emission andsusceptibility）的測試法規、方法，以提供給切換式電源供應器設計工程師及從事電磁相容<EMC）測試人員，使其具備相關EMC實驗設立及執行程序知識。

文中並以康舒科技所設立之電磁相容測試實驗室為實例，並探討733 semi-anechoic chamber與C&C Lab之open area test site<OATS）的電磁幅射干擾比較測試方法，進一步求得733 semi-anechoic chamber各頻帶的校正係數，據以輸入頻譜分析儀之控制電腦，使733 semi-anechoic chamber可模擬OATS的電磁幅射干擾測試，縮短切換式電源供應器的設計流程。

最後，將以一些切換式電源供應器測試實例，說明各種電磁相容測試方法。

簡介電磁相容問題一直是切換式電源供應器設計上的盲點，雖然有許多研究〔1,2〕探討如何配置元件及PCB佈局，以降低電磁干擾的產生，並採用雜訊分離技術，將雜訊分離為共模及差模雜訊，再分別設計電磁干擾濾波器，以抑止切換式電源供應器傳導性干擾〔3〕。

上述方法對低頻較為有效，但是應用在一緊密包裝的切換式電源供應器中，效果卻不大，主要原因在於電場與磁場緊密耦合所產生的雜現象，會改變所設計電磁干擾濾波器之特性。

尤其是在一定外觀尺寸下的切換式電源供應器，設計上必須同時考慮電磁干擾及散熱問題〔4〕。

實際上，一個切換式電源供應器設計工程師所感興趣的是在上述方法失效後，所必須採用的除錯技術<debug），目前所採用的方法均為經驗法及嘗試法；但為驗證所採取的除錯技巧之有效性，必先對測試的場地及方法做進一步的認識。

EMS测试项目介绍我国电磁兼容认证工作已经起动，第一批实施电磁兼容的产品类别及所含内容也已基本确定，它们是声音和电视广播接收机及有关设备，信息技术设备，家用和类似用途电动、电热器具，电动工具及类似电器、电源、照明电器、车辆机动船和火花点火发动机的驱动装置、金融及贸易结算电子设备、安防电子产品、声音和电视信号的电缆分配系统设备与部件，低压电器。

尽管产品不同，引用的产品族测试标准也不同，但其中抗扰度的试验内容基本相同，它们是静电放电、射频辐射电磁场、脉冲群、浪涌、射频场引起的传导干扰和电压跌落等6项。

为了帮助读者对这些标准的理解，作者试图从试目的、仪器特性要求、基本配置情况、标准试验方法和对标准的评述等方面入手，用比较简洁的文字介绍这些试验，以加深对标准的理解。

1 IEC61000－4－2（GB/T17626.2）静电放电抗干扰试验1.1 静电放电的起因静电放电的起因有多种，但IEC61000－4－2（GB/T17626.2）主要描述在低湿度情况下，通过摩擦等因素，使人体积累了静电。

当带有静电的人与设备接触时，就可能产生静电放电。

1.2 试验目的试验单个设备或系统的抗静电干扰的能力。

它模拟：（1）操作人员或物体在接触设备时的放电。

（2）人或物体对邻近物体的放电。

静电放电可能产生的如下后果：（1）直接通过能量交换引起半导体器件的损坏。

（2）放电所引起的电场与磁场变化，造成设备的误动作。

1.3 静电放电的模拟图1和图2分别给出了静电放电发生器的基本线路和放电电流的波形。

图1中高压真空继电器是目前唯一的能够产生重复与高速的放电波形的器件（放电开关）。

图2是标准放电电流波形，图中Im表示电流峰值，上升时间tr=（0.7～1）ns。

放电线路中的储能电容CS代表人体电容，现公认150pF比较合适。

放电电阻Rd为330Ω，用以代表手握钥匙或其他金属工具的人体电阻。

现已证明，用这种放电状态来体现人体放电的模型是足够严酷的。
