电镀工艺设备较简单，操作条件易于控制，镀层 材料广泛，成本较低，因而在工业中广泛应用， 是材料表面处理的重护性镀层：例如锌、锌-镍、镍、镉、锡 等镀层，作为耐大气及各种腐蚀环境的防腐 蚀镀层。 ②防护-装饰性镀层：例如 Cu-Ni-Cr镀层等， 既有装饰性，亦有防护性。 ③装饰性镀层：例如 Au及 Cu—Zn仿金镀层、 黑铬、黑镍镀层等。
电沉积的基本条件
某金属在阴极析出的必要条件： 阴极的电位负于该金属在该溶液中的平 衡电位，并获得一定过电位。 某金属在阴极析出的充分条件： 溶液中其他粒子不会优于该金属在阴极上首 先析出。
例如：金属离子还原电位比氢离子还原电位 更负，则氢在电极 上优先大量析出，金属就 很难沉积出来。
金属还原的可能性
两种或多种金属共沉积的过程比单一金属电沉积 过程复杂得多，研究其共沉积的机理就更困难，因 而当前关于合金电镀的理论尚不完善，共沉积中的 一些现象至今仍难以合理解释。 共沉积时，两种以上金属离子在阴极上还原，会出 现竞争放电现象、电子之间互相影响以及电结晶过 程中合金元素对成核规律的影响等问题。 因此，目前还只能提供一些实验数据的综合和某些 定性解释，定量的理论研究还有待今后发展。
镀层分类
按镀层与基体金属之间的电化学性质分类， 可分为阳极性镀层和阴极性镀层。 凡镀层相对于基体金属的电位为负时，镀 层是阳极，称阳极性镀层，如钢上的镀锌 层。 而镀层相对于基体金属的电位为正时，镀 层呈阴极，称阴极镀层，如钢上的镀镍层、 镀锡层等。
镀层分类
按镀层的组合形式分: 单层镀层，如Zn或Cu层； 多层金属镀层，例如 Cu-Sn/Cr ， Cu ／ Ni ／ Cr镀层等； 复合镀层，如 Ni-A2O3，Co-SiC等。 若按镀层成分分类为： 单一金属镀层 合金镀层及复合镀层。
表面处理基础知识(电镀)课件

表面处理基础知识(电镀)课件


2021/1/27
表面处理基础知识（电镀）
28
电镀锡
o 镀锡检查项目： 镀前外观 镀后外观 镀层厚度 结合强度 耐腐蚀性 可焊性 镀后包装要求
2021/1/27
表面处理基础知识（电镀）
29
电镀锡
o 镀前表面质量要求： 1、无严重锈蚀、油污、金属屑、油漆油墨层 和氧化皮等。 2、无毛刺、裂纹、划伤、压伤、碰伤缺损等 3、焊接件应无针孔、焊料剩余物和溶渣等。 4、铸件不得有未除尽的砂粒和涂料烧结物。 5、镀前最好向电镀厂提供相应的技术标准允 许的缺陷范围。
纯锡或锡合金的工艺要求和质量要求只适用于一般环 境,其目的主要是保证表面的可焊性. o 简介:
纯锡或锡合金电镀层,其功能目的主要是增加材料 表面的可焊性;电镀层不允许含铅。
2021/1/27
表面处理基础知识（电镀）
26
电镀锡
o 相关术语和定义： o 局部厚度：
在规定区域内进行规定次数厚度测量的算术平均 值既为平均厚度。 o 外购件：
2021/1/27
表面处理基础知识（电镀）
11
电镀锌质量要求
o 耐腐蚀性: 1、盐雾试验应在电镀24小时后三天以内进行， 每生产批至少检查一件。 2、对彩色钝化膜进行72小时的中性盐雾试验， 距边缘5mm以外的表面不能出现任何白色或黑 色和棕色腐蚀点。 3、对蓝白锌和黑色钝化膜，进行48小时的中性 盐雾试验，距边缘8mm以外表面不能出现任何 白色或黑色和棕色腐蚀点。
o 耐腐蚀性：
按GB/T10125-1997的方法进行8小时的 CASS试验（相当于中性盐雾试验72小时），试 验后边缘以外的表面不能出现基体腐蚀痕迹
2021/1/27
表面处理基础知识（电镀）
《表面工程学》课件

《表面工程学》课件

《表面工程学》PPT课件
通过本课件，您将了解表面工程学的定义、应用领域、基本原理、常见表面 处理技术以及发展前景，希望能为您带来启发和新的知识。
课程介绍
本课程将深入探讨表面工程学的重要性和应用，为您揭示其在不同行业中的 巨大潜力。
表面工程学的定义
表面工程学是研究对材料表面进行改性和处理的学科，旨在改善材料的功能性、性能和外观。
表面工程学的应用领域
表面工程学广泛应用于汽车制造、航空航天、电子设备、医疗器械等行业， 在提升产品质量和性能方面发挥着关键作用。
表面工程学的基本原理
1 材料相互作用
通过控制表面与环境的相 互作用，实现材料性能的 优化。
2 界面工程
通过调整材料与界面之间 的相互作用，改变材料表 面的性质。
3 涂层技术
Байду номын сангаас结
通过本课程，您对表面工程学的重要性和应用领域有了更深刻的了解。继续探索和学习，将为您的事业带来无 限可能。
利用各种涂层技术，增强 材料的抗腐蚀性、耐磨性 和导热性。
常见表面处理技术
等离子体表面处理
利用等离子体反应，对材料表面 进行清洁和改性。
电镀工艺
通过电解过程，在材料表面形成 金属或合金涂层。
激光刻蚀
利用激光束对材料表面进行精确 刻蚀，实现图形和文字的印刻。
表面工程学的发展前景
随着科技的不断进步和工业需求的增长，表面工程学将继续发展，为各行各 业带来更多创新和突破。
电镀、电刷镀与化学镀

电镀、电刷镀与化学镀


4．基体金属的影响
基体金属的化学性质与其和镀层之间结合力密 切相关。在某些电解液中，如果基体金属的电 位负于镀层金属，若不用其它镀层过渡，就不 容易获得结合力良好的镀层。 铸造件和粉末冶金件的表面往往是凹凸不平且 多孔的，零件内孔易积留预处理的溶液，镀件 表面经过一段时间会出现黑色的斑点。 此外，零件在电镀前的脱脂、除锈是否彻底， 也将严重影响镀层的性能。
14
二、电镀反应
图 6-1 是电镀过程原理图，被镀 的零件为阴极，与直流电源的 负极相连，金属阳极与直流电 源的正极联接。阳极与阴极均 浸入镀液中。 当在阴阳两极间施加一定电压 时，则在阴极发生还原反应： 即从镀液内部扩散到电极和镀 液界面上的金属离子Mn+从阴极 上获得n个电子，被还原成金属 M。
18
主盐浓度的影响
镀液中的主盐浓度高时，电沉积过程中的 浓差极化小，晶核形成速度降低，长大速 度快；所得镀层晶粒较粗。这种影响在简 单盐镀液中尤为明显。 主盐浓度过低时，尽管对提高镀液的分散 能力有利，但镀液允许的电流密度小。此 时、镀液中的导电盐可提高其导电性，增 加阴极极化，对获得结晶细致的镀层有利。
碱性镀液有氰化物镀锌、锌酸盐镀锌、焦 磷酸盐镀锌等。 中性或弱酸性镀液有氯化物镀锌、硫酸盐 镀锌等； 酸性镀锌有硫酸盐镀锌、氯化物镀锌等。 其中以氰化物镀锌、锌酸盐镀锌、氯化物 镀锌、硫酸盐镀锌最为常用。
33
镀锌层的钝化处理
为了进一步提高镀锌层的防护能力，同时 使其外观更具装饰性，通常要在其表面人 为地形成一层致密的氧化膜，这一过程即 称之为钝化处理(或称铬酸盐处理)。 钝化处理的溶液以六价铬为主要成分，辅 之以其它的无机酸或其盐。改变钝化溶液 的辅助成分及其浓度，可以得到白色或蓝 白色、彩色、黑色、绿色等色调的钝化膜。
表面工程技术

表面工程技术


41
节能节水节材方向发展
01
采用新型的高压 开关电源可以大 幅度提高转换效 率，降低电能消 耗，脉冲电镀电 源是当今最为先 进的电镀电源， 他是电镀电源的 一次革命
02
采用新的水处理 技术回收金属， 节约用水。超导 高梯度场磁分离 技术，具有处理 周期短、处理效 果好等优点，是 未来极具应用价 值的技术
电镀铬应用
色黑，消光性好，用作太 阳能吸收器的表面膜层、 航空和光学仪器零件 用于汽车，自行车， 提高表面硬度和耐 磨性如磨具，轴， 量规等
家电，五金等
黑铬
装饰 铬
硬铬
乳白 铬
松孔 铬
25
复合镀层
耐磨镀层 减磨镀层 耐蚀镀 层 分散强 化合金 镀层
Ni-WC ( 35%vol )
金- 氟化石墨复合 镀层的摩擦系数 为 0.11-0.22 ，是 电镀 Fe-Ni 与
03
镍钴合金
装饰性好，具有 磁性，广泛用于 电铸
04
电镀黑镍
具有很好的消光能力， 主要用于光学仪器及 军工
21
电镀镍的应用
电镀单孔水龙头
镀镍散热器
化工设备、微电子器件用镀镍层作为保护层；一些医
疗器械和家庭日用品用镀镍作为防护-装饰镀层；印刷工业 中铅板表面镀镍，提高金属工件或制品表面耐磨性能。
22
03
从电镀淤泥中回 收金属正在各个 电镀企业中推广 使用
42
节能环保绿色工艺发展的迫切需求
我国已经出台了新的电镀废水废气废物的处理排放标准，由 于废水处理成本的提高，开发新型廉价的材料是废水处理的重点。 国内外许多学者致力于将一些新型、廉价的吸附材料应用于去除
废水中的重金属。
研究表明：用橡胶碎屑、泥煤、玉米渣和木屑等廉价吸附剂 去除电镀废水中的重金属是有效的，并且利用生活中的废弃物，
表面技术概论 电镀

表面技术概论 电镀


电刷镀设备结构：电源、镀笔、阳极包裹、
阳极：不污染易于加工，高纯石墨、不锈钢等， 形状根据镀件形状调整。阳极包裹多用一层脱脂 棉套纱布。
4.6 非金属电镀
非金属电镀：在非金属表面获得金属电镀层。
节约金属降低成本
提高生产率 减轻重量
非金属电镀前需 要先金属化：物 理涂覆或化学镀 法
塑料电镀：提高表面强度； 具有导电性、导磁性和可焊 性；较高的化学稳定性，防止老化；表面金属光泽，美 观且不易污染；减轻重量。 粗化：机械、化学、溶剂；
4.3 合金电镀
合金电镀在阴极上同时沉积出两种或两种以上金 属，形成结构和性能符合要求的镀层的工艺过程 ，能获得单一金属无法获得镀层。塑料电镀铝合 金，电镀铜合金。
1.合金电镀与热冶金相比的特点
容易获得高熔点与低熔点金属组成的合金
Sn-Ni
可获得热熔相图没有的合金 如：δ－铜锡合金 容易获得组织致密、性能优异的非晶态合金 Ni－P 电镀合金与热熔合金相比，硬度高，延展性差
采用化学镀后有效防止氧化
耐磨铬的应用非常广泛，如机械模具、塑料模具 、玻璃模具、化工耐蚀阀门、发动机曲轴、汽缸 活塞和活塞环、光学刻度尺、印刷滚筒、纺织印 花滚筒、造纸滚筒以及工具、量具、切削刃具等 。这些产品经过镀耐磨铬后，可以延长使用寿命 。镀耐磨铬的另一个用途是修复磨损零件和切削 过度的工件，使这些零件重复使用。
铬化合价有２、３、６三种，但２价铬不稳定， 镀铬大多以３价和６价的形式存在，目前国内多 用6价铬溶液。 铬由于脆等原 因，一般不做 阳极，常用铬 酐补充形成铬 酸和重铬酸。
滚镀：尺寸小批量大
连续镀： 薄板、金属丝、带
电镀工艺过程
工件 机械处理 化学处理
电镀
预镀
现代表面工程技术-电镀和化学镀

现代表面工程技术-电镀和化学镀


电镀的电源发展介绍
• 电镀电源经历了四个发展阶段: (1) 直流发电机阶段这种电源耗能大、效率低、噪声 大, 已经被淘汰。 (2) 硅整流阶段是直流发电机的换代产品, 技术十分成 熟, 但效率低, 体积大, 控制不方便。目前, 仍有许多企业使 用这种电镀电源。 (3) 可控硅整流阶段是目前替代硅整流电源的主流电源, 具有效率高、体积小、调控方便等特点。随着核心器件— ——可控硅技术的成熟与发展, 该电源技术日趋成熟, 已获 得广泛应用。 (4) 晶体管开关电源即脉冲电源阶段脉冲电镀电源是 当今最为先进的电镀电源, 它的出现是电镀电源的一次革 命。这种电源具有体积小、效率高、性能优越、纹波系数 稳定, 而且不易受输出电流影响等特点。脉冲电镀电源是 发展的方向, 现已开始在企业中使用。
• • • • • 电镀概念 电镀原理 电源发展介绍 镀层 电镀作用 电镀方式 几种电镀技术 • • • • • • • 化学镀综述 化学镀概念 化学镀特点 仪器与流程 化学镀预处理 化学镀的镀液 化学镀工艺参数的影 响
一、电镀技术
电镀概念
• 电镀(Electroplating)就是利用电解原理在某 些金属表面上镀上一薄层其它金属或合金 的过程，是利用电解作用使金属或其它材 料制件的表面附着一层金属膜的工艺从而 起到防止腐蚀,提高耐磨性、导电性、反光 性及增进美观等作用。
电镀的检验
• 镀端子的检验是电镀完成后不可缺少的工 作，只有检验合格的产品才能交给下一工 序使用。通常驻的检验项目为：膜厚 （thickness）,附着力（adhesion）,可焊性 （solderability）,外观（appearance）,包 装（package）.盐雾实（salt spray test）, 对于图纸有特别要求的产品，有孔隙率测 试（30U”）金使用硝酸蒸气法，镀钯镍产 品（使用凝胶电解法）或其它环境测试。
材料表面工程：第三章 电镀与化学镀

材料表面工程：第三章 电镀与化学镀


⑵ PH值：
影响H（氢）的放电电位，过高过低都不好，→需实测→技术
⑶ 电流密度：电流密度↑→沉积速率↑
电流密度↑↑→会结瘤，烧焦→特别是尖角部位
⑷基体金属 ：基体金属的化学性质与其和镀层之间结合力密切相
关。在某些电解液中，如果基体金属的电位负于镀层金属，若不 用其它镀层过渡，就不容易获得结合力良好的镀层。
注意：防止阳极钝化→ Me2+形成量↓
↘加阳极活化剂→活化阳极
2. 金属的电结晶

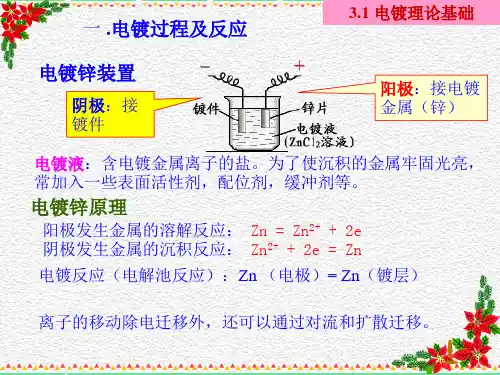

Me2+ +2e→ Me 金属在接受电子还原沉积，形成金属镀层。
