有机浮栅存储器的工作原理

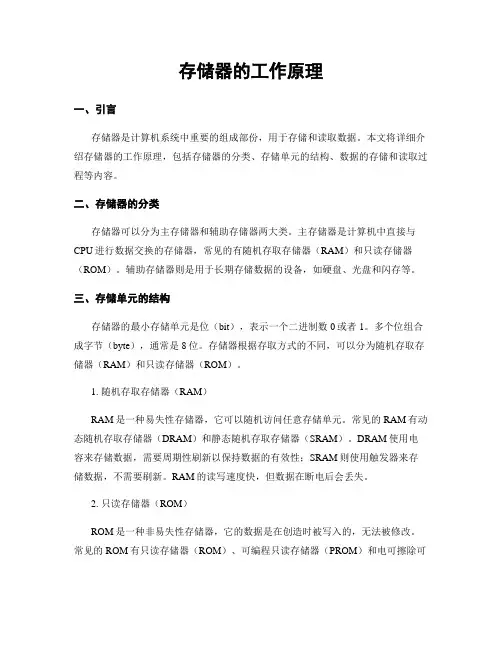

存储器的工作原理一、引言存储器是计算机系统中重要的组成部份，用于存储和读取数据。

本文将详细介绍存储器的工作原理，包括存储器的分类、存储单元的结构、数据的存储和读取过程等内容。

二、存储器的分类存储器可以分为主存储器和辅助存储器两大类。

主存储器是计算机中直接与CPU进行数据交换的存储器，常见的有随机存取存储器（RAM）和只读存储器（ROM）。

辅助存储器则是用于长期存储数据的设备，如硬盘、光盘和闪存等。

三、存储单元的结构存储器的最小存储单元是位（bit），表示一个二进制数0或者1。

多个位组合成字节（byte），通常是8位。

存储器根据存取方式的不同，可以分为随机存取存储器（RAM）和只读存储器（ROM）。

1. 随机存取存储器（RAM）RAM是一种易失性存储器，它可以随机访问任意存储单元。

常见的RAM有动态随机存取存储器（DRAM）和静态随机存取存储器（SRAM）。

DRAM使用电容来存储数据，需要周期性刷新以保持数据的有效性；SRAM则使用触发器来存储数据，不需要刷新。

RAM的读写速度快，但数据在断电后会丢失。

2. 只读存储器（ROM）ROM是一种非易失性存储器，它的数据是在创造时被写入的，无法被修改。

常见的ROM有只读存储器（ROM）、可编程只读存储器（PROM）和电可擦除可编程只读存储器（EPROM）。

ROM的数据在断电后依然保持有效，适合存储固定的程序代码和数据。

四、数据的存储和读取过程存储器的数据存储和读取过程可以分为写入和读取两个阶段。

1. 写入过程当CPU需要将数据写入存储器时，首先将数据和地址发送给存储器控制器。

控制器根据地址确定要写入的存储单元，并将数据写入相应的位置。

写入过程通常包括地址译码、数据传送和写入操作。

2. 读取过程当CPU需要从存储器中读取数据时，首先将要读取的地址发送给存储器控制器。

控制器根据地址确定要读取的存储单元，并将数据从存储单元传送给CPU。

读取过程通常包括地址译码、数据传送和读取操作。

EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，它可以通过电子擦除和编程操作来存储和读取数据。

EEPROM的存储原理是基于电荷积累效应。

它由一系列的存储单元组成，每个存储单元可以存储一个位（0或1）。

每个存储单元包含一个浮栅（floating gate）和一个控制栅（control gate）。

浮栅是一个与控制栅隔离的金属层，可以在其中存储电荷。

当需要将数据写入EEPROM时，首先将控制栅上的电压设置为编程电压，然后将数据位的电压设置为高电压或低电压。

高电压表示1，低电压表示0。

然后，通过控制栅上的电压，将电荷传输到浮栅上。

这样，浮栅上的电荷量就代表了存储的数据。

当需要读取EEPROM中的数据时，将控制栅上的电压设置为读取电压，然后测量浮栅上的电荷量。

根据浮栅上的电荷量，可以确定存储的数据是0还是1。

当需要擦除EEPROM中的数据时，将控制栅上的电压设置为擦除电压，然后将浮栅上的电荷量清零。

这样，存储单元就
被擦除，可以重新写入新的数据。

总结来说，EEPROM的存储原理是通过控制栅上的电压来控制浮栅上的电荷量，从而实现数据的存储、读取和擦除。

EEPROM⼯作原理透彻详解EEPROM（Electrically Erasable Programmable read only memory）即电可擦可编程只读存储器，是⼀种掉电后数据不丢失（不挥发）存储芯⽚。

EERPOM的基本结构有⼏种，这⾥讲解⽐较常⽤的FLOTOX管结构，如下图所⽰：FLOTOX（Floating Gate Tunneling Oxide）MOS管即浮栅隧道氧化层晶体管，它是在标准CMOS⼯艺的基础上衍⽣的技术。

如上图所⽰，在传统的MOS管控制栅下插⼊⼀层多晶硅浮栅，浮栅周围的氧化层与绝缘层将其与各电极相互隔离，这些氧化物的电阻⾮常⾼，⽽且电⼦从浮栅的导带向周围氧化物导带的移动需要克服较⾼的势叠，因此，浮栅中的电⼦泄漏速度很慢，在⾮热平衡的亚稳态下可保持数⼗年。

浮栅延长区的下⽅有个薄氧区⼩窗⼝，在外加强电场的作⽤下漏极与浮栅之间可以进⾏双向电⼦流动，继⽽达到对存储单元的“擦除”与“写⼊”操作。

为强调浮栅周围氧化物的绝缘效果，我们把绝缘层去掉，如下图所⽰，其中的“电⼦”就是我们需要存储的数据：其原理图符号如下所⽰：我们通常利⽤F-N隧道效应（Fowler-Nordheim tunneling）对EEPROM存储单元进⾏“擦除”或“写⼊”操作，简单地说，即FLOTOX管的控制栅极与漏极在强电场的作⽤下（正向或负向），浮栅中的电⼦获得⾜够的能量后，穿过⼆氧化硅层的禁带到达导带，这样电⼦可⾃由向衬底移动（具体细节可⾃⾏参考相关资料，此处不赘述）。

对EEPROM存储单元进⾏“擦除”操作，就是将电⼦注⼊到浮栅中的过程（不要将此处的“擦除”操作与FLASH存储单元中的“擦除”操作弄反了，具体参考FLASH对应⽂章），如下图所⽰：如上图所⽰，将FLOTOX管的源极与漏极接地，⽽控制栅极接⾼压（不⼩于12V），浮栅与漏极之间形成正向强电场，电⼦从漏极通过隧道氧化层进⼊浮栅。

为防⽌存储单元“擦除”（或“写⼊”操作）对其它单元产⽣影响，每个FLOTOX管均与⼀个选通管配对（按照制造⼯艺可分为N管与P管，这⾥我们以N管为例进⾏讲解，P管是类似的），前者就是存储电⼦的单元，⽽后者⽤来选择相应的存储单元的控制位，这种结构导致单位存储⾯积⽐较⼤，因此，EEPROM存储芯⽚的容量通常都不会很⼤。

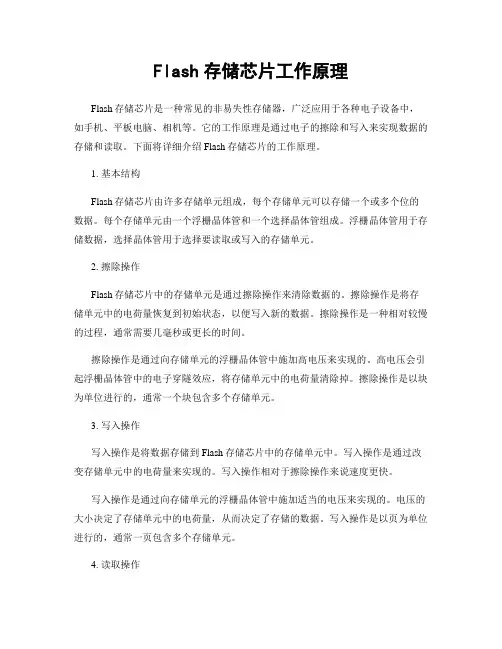

Flash存储芯片工作原理Flash存储芯片是一种常见的非易失性存储器，广泛应用于各种电子设备中，如手机、平板电脑、相机等。

它的工作原理是通过电子的擦除和写入来实现数据的存储和读取。

下面将详细介绍Flash存储芯片的工作原理。

1. 基本结构Flash存储芯片由许多存储单元组成，每个存储单元可以存储一个或多个位的数据。

每个存储单元由一个浮栅晶体管和一个选择晶体管组成。

浮栅晶体管用于存储数据，选择晶体管用于选择要读取或写入的存储单元。

2. 擦除操作Flash存储芯片中的存储单元是通过擦除操作来清除数据的。

擦除操作是将存储单元中的电荷量恢复到初始状态，以便写入新的数据。

擦除操作是一种相对较慢的过程，通常需要几毫秒或更长的时间。

擦除操作是通过向存储单元的浮栅晶体管中施加高电压来实现的。

高电压会引起浮栅晶体管中的电子穿隧效应，将存储单元中的电荷量清除掉。

擦除操作是以块为单位进行的，通常一个块包含多个存储单元。

3. 写入操作写入操作是将数据存储到Flash存储芯片中的存储单元中。

写入操作是通过改变存储单元中的电荷量来实现的。

写入操作相对于擦除操作来说速度更快。

写入操作是通过向存储单元的浮栅晶体管中施加适当的电压来实现的。

电压的大小决定了存储单元中的电荷量，从而决定了存储的数据。

写入操作是以页为单位进行的，通常一页包含多个存储单元。

4. 读取操作读取操作是从Flash存储芯片中的存储单元中读取数据。

读取操作是通过测量存储单元中的电荷量来实现的。

读取操作速度相对较快。

读取操作是通过选择晶体管来选择要读取的存储单元，然后测量浮栅晶体管中的电荷量来判断存储的数据。

读取操作是以页为单位进行的，通常一页包含多个存储单元。

5. 特点和优势Flash存储芯片具有以下特点和优势：- 非易失性：Flash存储芯片的数据是在断电情况下仍然可以保持的，不需要外部电源维持数据的存储。

- 高密度：Flash存储芯片可以存储大量的数据，具有较高的存储密度。

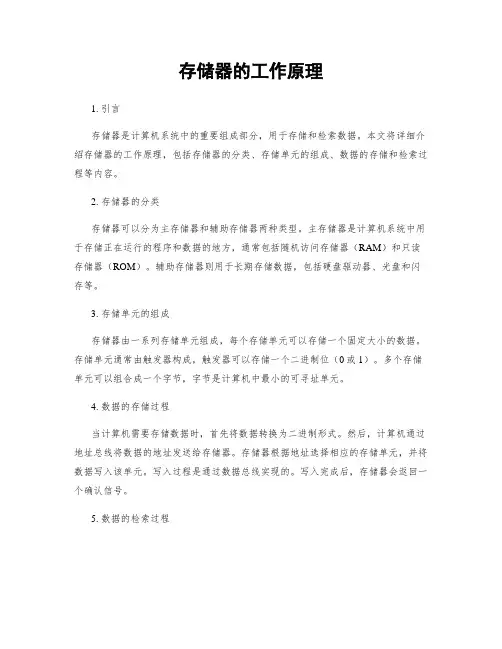

存储器的工作原理1. 引言存储器是计算机系统中的重要组成部分，用于存储和检索数据。

本文将详细介绍存储器的工作原理，包括存储器的分类、存储单元的组成、数据的存储和检索过程等内容。

2. 存储器的分类存储器可以分为主存储器和辅助存储器两种类型。

主存储器是计算机系统中用于存储正在运行的程序和数据的地方，通常包括随机访问存储器（RAM）和只读存储器（ROM）。

辅助存储器则用于长期存储数据，包括硬盘驱动器、光盘和闪存等。

3. 存储单元的组成存储器由一系列存储单元组成，每个存储单元可以存储一个固定大小的数据。

存储单元通常由触发器构成，触发器可以存储一个二进制位（0或1）。

多个存储单元可以组合成一个字节，字节是计算机中最小的可寻址单元。

4. 数据的存储过程当计算机需要存储数据时，首先将数据转换为二进制形式。

然后，计算机通过地址总线将数据的地址发送给存储器。

存储器根据地址选择相应的存储单元，并将数据写入该单元。

写入过程是通过数据总线实现的。

写入完成后，存储器会返回一个确认信号。

5. 数据的检索过程当计算机需要检索存储器中的数据时，首先将数据的地址发送给存储器。

存储器根据地址选择相应的存储单元，并将存储单元中的数据通过数据总线发送给计算机。

计算机接收到数据后进行相应的处理。

6. 存储器的速度和容量存储器的速度和容量是评估存储器性能的重要指标。

速度通常以存取时间来衡量，即从发出存储请求到数据可用的时间。

容量则表示存储器可以存储的数据量，通常以字节为单位。

7. 存储器的层次结构为了提高计算机系统的性能，存储器通常以层次结构的形式组织。

层次结构中，速度较快但容量较小的存储器位于顶层，速度较慢但容量较大的存储器位于底层。

计算机系统根据需要将数据从底层存储器移动到顶层存储器，以提高数据的访问速度。

8. 存储器的容错性存储器的容错性是指存储器在出现故障时的恢复能力。

为了提高容错性，存储器通常采用冗余存储技术，例如奇偶校验码和纠错码等。

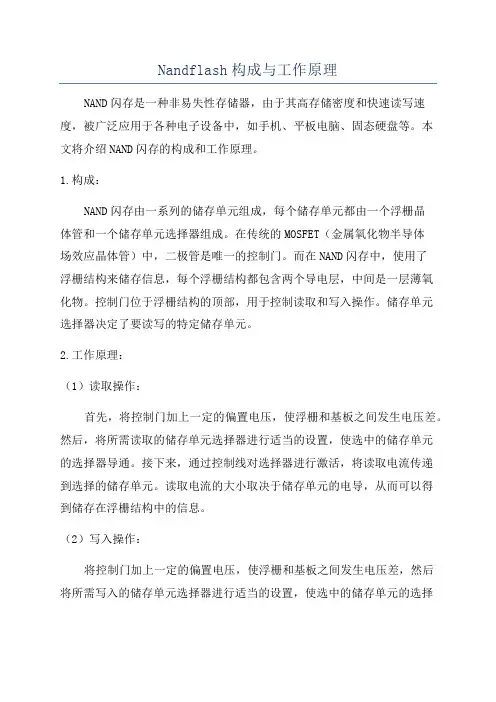

Nandflash构成与工作原理NAND闪存是一种非易失性存储器，由于其高存储密度和快速读写速度，被广泛应用于各种电子设备中，如手机、平板电脑、固态硬盘等。

本文将介绍NAND闪存的构成和工作原理。

1.构成：NAND闪存由一系列的储存单元组成，每个储存单元都由一个浮栅晶体管和一个储存单元选择器组成。

在传统的MOSFET（金属氧化物半导体场效应晶体管）中，二极管是唯一的控制门。

而在NAND闪存中，使用了浮栅结构来储存信息，每个浮栅结构都包含两个导电层，中间是一层薄氧化物。

控制门位于浮栅结构的顶部，用于控制读取和写入操作。

储存单元选择器决定了要读写的特定储存单元。

2.工作原理：（1）读取操作：首先，将控制门加上一定的偏置电压，使浮栅和基板之间发生电压差。

然后，将所需读取的储存单元选择器进行适当的设置，使选中的储存单元的选择器导通。

接下来，通过控制线对选择器进行激活，将读取电流传递到选择的储存单元。

读取电流的大小取决于储存单元的电导，从而可以得到储存在浮栅结构中的信息。

（2）写入操作：将控制门加上一定的偏置电压，使浮栅和基板之间发生电压差，然后将所需写入的储存单元选择器进行适当的设置，使选中的储存单元的选择器导通。

接下来，通过控制线对选择器进行激活，根据需要在选择的储存单元的浮栅中注入或排泄电荷，从而改变储存在浮栅结构中的电荷量。

需要注意的是，NAND闪存是个块设备，储存和擦除操作一次只能对一个块进行，而不能进行部分操作。

当需要进行存储操作时，会先将整个块的内容读取出来，然后对需要修改的内容进行修改，最后将整个块的内容重新写入。

总的来说，NAND闪存具有高速读写、高存储密度和抗震动等特点，在很多领域都得到了广泛应用。

然而，由于NAND闪存的存储单元是通过在浮栅结构中储存电荷来存储信息，因此经过多次读取和写入操作后，浮栅电荷会发生漂移，导致存储精度下降。

为解决这个问题，人们在NAND闪存基础上开发了更加先进的存储技术，如3DNAND闪存和四层细胞（QLC）闪存，以提高存储密度和可靠性。

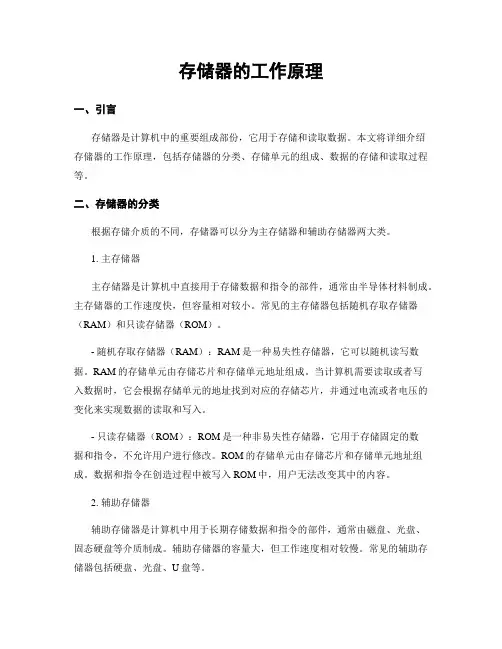

存储器的工作原理一、引言存储器是计算机中的重要组成部份，它用于存储和读取数据。

本文将详细介绍存储器的工作原理，包括存储器的分类、存储单元的组成、数据的存储和读取过程等。

二、存储器的分类根据存储介质的不同，存储器可以分为主存储器和辅助存储器两大类。

1. 主存储器主存储器是计算机中直接用于存储数据和指令的部件，通常由半导体材料制成。

主存储器的工作速度快，但容量相对较小。

常见的主存储器包括随机存取存储器（RAM）和只读存储器（ROM）。

- 随机存取存储器（RAM）：RAM是一种易失性存储器，它可以随机读写数据。

RAM的存储单元由存储芯片和存储单元地址组成。

当计算机需要读取或者写入数据时，它会根据存储单元的地址找到对应的存储芯片，并通过电流或者电压的变化来实现数据的读取和写入。

- 只读存储器（ROM）：ROM是一种非易失性存储器，它用于存储固定的数据和指令，不允许用户进行修改。

ROM的存储单元由存储芯片和存储单元地址组成。

数据和指令在创造过程中被写入ROM中，用户无法改变其中的内容。

2. 辅助存储器辅助存储器是计算机中用于长期存储数据和指令的部件，通常由磁盘、光盘、固态硬盘等介质制成。

辅助存储器的容量大，但工作速度相对较慢。

常见的辅助存储器包括硬盘、光盘、U盘等。

三、存储单元的组成存储器的最小存储单元是位（bit），它只能存储0或者1两种状态。

多个位组合在一起形成更大的存储单元，如字节（byte）、字（word）等。

1. 字节（byte）字节是计算机中最基本的存储单元，通常由8个位组成。

一个字节可以存储一个字符或者一个整数的值。

2. 字（word）字是存储器中的一个单位，它的长度通常为2个字节或者4个字节，取决于计算机的架构。

字可以存储一个较大范围的整数值。

四、数据的存储和读取过程存储器的工作原理涉及到数据的存储和读取过程。

1. 数据的存储当计算机需要存储数据时，它会将数据转换为二进制形式，并将二进制数据写入存储单元中。

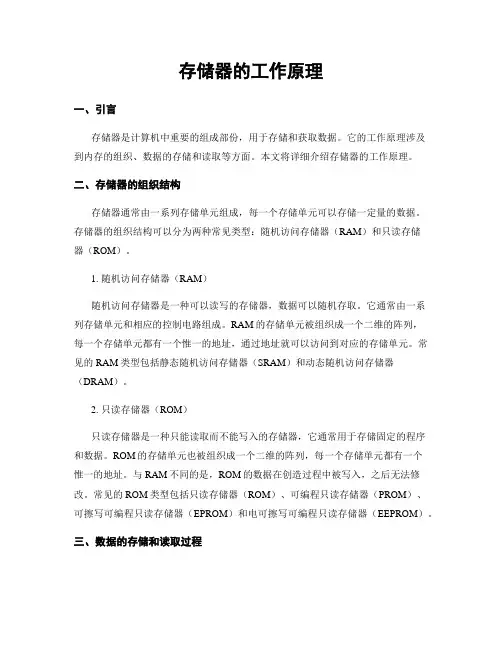

存储器的工作原理一、引言存储器是计算机中重要的组成部份，用于存储和获取数据。

它的工作原理涉及到内存的组织、数据的存储和读取等方面。

本文将详细介绍存储器的工作原理。

二、存储器的组织结构存储器通常由一系列存储单元组成，每一个存储单元可以存储一定量的数据。

存储器的组织结构可以分为两种常见类型：随机访问存储器（RAM）和只读存储器（ROM）。

1. 随机访问存储器（RAM）随机访问存储器是一种可以读写的存储器，数据可以随机存取。

它通常由一系列存储单元和相应的控制电路组成。

RAM的存储单元被组织成一个二维的阵列，每一个存储单元都有一个惟一的地址，通过地址就可以访问到对应的存储单元。

常见的RAM类型包括静态随机访问存储器（SRAM）和动态随机访问存储器（DRAM）。

2. 只读存储器（ROM）只读存储器是一种只能读取而不能写入的存储器，它通常用于存储固定的程序和数据。

ROM的存储单元也被组织成一个二维的阵列，每一个存储单元都有一个惟一的地址。

与RAM不同的是，ROM的数据在创造过程中被写入，之后无法修改。

常见的ROM类型包括只读存储器（ROM）、可编程只读存储器（PROM）、可擦写可编程只读存储器（EPROM）和电可擦写可编程只读存储器（EEPROM）。

三、数据的存储和读取过程存储器的工作原理涉及到数据的存储和读取过程。

下面将分别介绍RAM和ROM的数据存储和读取过程。

1. RAM的数据存储和读取过程（1）数据存储过程：当计算机需要将数据存储到RAM中时，首先需要将数据的地址发送给RAM 的控制电路。

控制电路根据地址找到对应的存储单元，并将数据写入该存储单元。

（2）数据读取过程：当计算机需要从RAM中读取数据时，同样需要将数据的地址发送给RAM的控制电路。

控制电路根据地址找到对应的存储单元，并将该存储单元中的数据读取出来，然后传输给计算机的其他部件。

2. ROM的数据存储和读取过程（1）数据存储过程：ROM的数据是在创造过程中被写入的，因此无法在使用过程中修改。

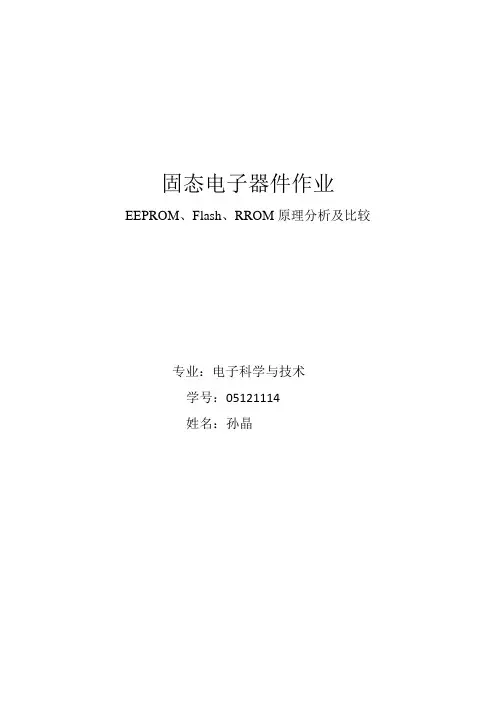

固态电子器件作业EEPROM、Flash、RROM原理分析及比较专业：电子科学与技术学号：05121114姓名：孙晶EEPROM原理：PROM是可编程器件,主流产品是采用双层栅(二层poly)结构,其中有EPROM和EEPROM等,工作原理大体相同,主要结构如图所示：图1浮栅中没有电子注入时,在控制栅加电压时,浮栅中的电子跑到上层,下层出现空穴。

由于感应,便会吸引电子,并开启沟道。

如果浮栅中有电子的注入时,即加大的管子的阈值电压,沟道处于关闭状态。

这样就达成了开关功能。

图2如图2所示,这是EPROM的写入过程,在漏极加高压,电子从源极流向漏极沟道充分开启。

在高压的作用下,电子的拉力加强,能量使电子的温度极度上升,变为热电子(hot electron)。

这种电子几乎不受原子的振动作用引起的散射,在受控制栅的施加的高压时,热电子使能跃过SiO2的势垒,注入到浮栅中。

在没有别的外力的情况下,电子会很好的保持着。

在需要消去电子时,利用紫外线进行照射,给电子足够的能量,逃逸出浮栅。

图3EEPROM的写入过程,是利用了隧道效应,即能量小于能量势垒的电子能够穿越势垒到达另一边。

量子力学认为物理尺寸与电子自由程相当时,电子将呈现波动性,这里就是表明物体要足够的小。

就pn结来看,当p和n的杂质浓度达到一定水平时,并且空间电荷极少时,电子就会因隧道效应向导带迁移。

电子的能量处于某个级别允许级别的范围称为“带”,较低的能带称为价带,较高的能带称为导带。

电子到达较高的导带时就可以在原子间自由的运动,这种运动就是电流。

EEPROM写入过程,如图3所示,根据隧道效应,包围浮栅的SiO2,必须极薄以降低势垒。

源漏极接地,处于导通状态。

在控制栅上施加高于阈值电压的高压,以减少电场作用,吸引电子穿越。

图4要达到消去电子的要求,EEPROM也是通过隧道效应达成的。

如图4所示,在漏极加高压,控制栅为0V,翻转拉力方向,将电子从浮栅中拉出。

FAMOS、SAMOS、MNOS和FLOTOX等晶体管的基本结构、工作原理及其特性如何（FAMOS、SAMOS、MNOS和FLOTOX等晶体管的基本结构、工作原理及其特性如何？）作者：Xie M. X. (UESTC，成都市)可擦除、可编程只读存储器（EPROM）和电可擦除、可编程只读存储器（EEPROM）都是一些所谓不挥发性存储器。

作为EPROM和EEPROM应用的半导体器件，主要有FAMOS（浮置栅雪崩注入MOS晶体管）、SAMOS（叠栅雪崩注入MOS晶体管）、MNOS（金属-氮化物-氧化物-半导体晶体管）和FLOTOX（浮栅隧道氧化物晶体管）等几种。

其中以MNOS在EEPROM应用中的技术最为成熟，但是现在MNOS已逐渐被上世纪80年代所发明的FLOTOX晶体管所取代。

FAMOS和SAMOS晶体管都是利用雪崩效应、通过热发射来向浮栅注入热载流子的，而MNOS和FLOTOX晶体管则是利用隧道效应（Fowler-Nordheim隧穿）来向浮栅注入热载流子的。

隧道注入所需要的电压要低一些。

（1）浮置栅雪崩注入MOS晶体管（FAMOS）：FAMOS的基本结构如图（a）所示，即是在p-MOSFET的基础上，只是把栅极改变为一个浮空的栅极――浮栅（用多晶硅制作）；该浮栅被优质SiO2包围着，其中的电荷可较长时间地保存起来。

FAMOS在常态时处于截止状态（即无沟道）。

当源-漏电压VDS足够大时，漏极p-n结即发生雪崩击穿，将倍增出大量的电子-空穴对；其中空穴进入衬底，而部分高能量的热电子可越过Si/SiO2势垒（热发射）而注入到浮栅；当浮栅中积累的负电荷足够多时，即使得半导体表面反型而形成沟道，从而MOS器件导通。

这就是说，器件开始时是截止的，待发生雪崩注入、浮栅中积累有电荷后才导通，因此根据MOS器件的导通与否，就可以得知浮栅中是否存储有电荷；这也就意味着FAMOS可以实现信号（电荷）的存储和检测，即具有存储器的功能。
