第一章静力学公理与物体的受力分析

第一章静力学公理与物体的受力分析第一篇静力学静力学是研究物体在力系作用下平衡规律的一门科学。

静力学中所指的物体都是刚体。

所谓刚体是指物体在力的作用下，其内部任意两点之间的距离始终保持不变，这是一种理想化的力学模型。

“平衡〞是指物体相对于惯性参考系〔如地面〕保持静止或作匀速直线运动的状态，是物体运动的一种特殊形式。

静力学主要研究以下三个问题： 1．物体的受力分析分析物体共受几个力作用，每个力的作用位置及其方向。

2．力系的简化所谓力系是指作用在物体上的一群力。

如果作用在物体上两个力系的作用效果是相同的，那么这两个力系互称为等效力系。

用一个简单力系等效地替换一个复杂力系的过程称为力系的简化。

力系简化的目的是简化物体受力，以便于进一步分析和研究。

3．建立各种力系的平衡条件刚体处于平衡状态时，作用于刚体上的力系应该满足的条件，称为力系的平衡条件。

满足平衡条件的力系称为平衡力系。

力系平衡条件在工程中有着特别重要的意义，是设计结构、构件和零件的静力学根底。

第一章静力学公理与物体受力分析§1.1力的概念与分类力是人们从长期生产实践中经抽象而得到的一个科学概念。

例如，当人们用手推、举、抓、掷物体时，由于肌肉伸缩逐渐产生了对力的感性认识。

随着生产的开展，人们逐渐认识到，物体运动状态及形状的改变，都是由于其它物体对其施加作用的结果。

这样，由感性到理性建立了力的概念：力是物体间相互的机械作用，其作用结果是使物体运动状态或形状发生改变。

实践说明力的效应有两种，一种是使物体运动状态发生改变，称为力对物体的外效应；另一种是使物体形状发生改变，称为力对物体的内效应。

在静力学局部将物体视为刚体，只考虑力的外效应；而在材料力学局部那么将物体视为变形体，必须考虑力的内效应。

力是物体之间的相互作用，力不能脱离物体而独立存在。

在分析物体受力时，必须注意物体间的相互作用关系，分清施力体与受力体。

否那么，就不能正确地分析物体的受力情况。

静力学知识点第一章静力学公理和物体的受力分析本章总结1.静力学是研究物体在力系作用下的平衡条件的科学。

2.静力学公理公理1 力的平行四边形法则。

公理2 二力平衡条件。

公理3 加减平衡力系原理公理4 作用和反作用定律。

公理5 刚化原理。

3.约束和约束力限制非自由体某些位移的周围物体，称为约束。

约束对非自由体施加的力称为约束力。

约束力的方向与该约束所能阻碍的位移方向相反。

4.物体的受力分析和受力图画物体受力图时，首先要明确研究对象（即取分离体）。

物体受的力分为主动力和约束力。

要注意分清内力与外力，在受力图上一般只画研究对象所受的外力；还要注意作用力和反作用力之间的相互关系。

常见问题问题一画受力图时，严格按约束性质画，不要凭主观想象与臆测。

第二章平面力系本章总结1. 平面汇交力系的合力（ 1 ）几何法：根据力多边形法则，合力矢为合力作用线通过汇交点。

（ 2 ）解析法：合力的解析表达式为2. 平面汇交力系的平衡条件（ 1 ）平衡的必要和充分条件：（ 2 ）平衡的几何条件：平面汇交力系的力多边形自行封闭。

（ 3 ）平衡的解析条件（平衡方程）：3. 平面内的力对点 O 之矩是代数量，记为一般以逆时针转向为正，反之为负。

或4. 力偶和力偶矩力偶是由等值、反向、不共线的两个平行力组成的特殊力系。

力偶没有合力，也不能用一个力来平衡。

平面力偶对物体的作用效应决定于力偶矩 M 的大小和转向，即式中正负号表示力偶的转向，一般以逆时针转向为正，反之为负。

力偶对平面内任一点的矩等于力偶矩，力偶矩与矩心的位置无关。

5. 同平面内力偶的等效定理：在同平面内的两个力偶，如果力偶相等，则彼此等效。

力偶矩是平面力偶作用的唯一度量。

6. 平面力偶系的合成与平衡合力偶矩等于各分力偶矩的代数和，即平面力偶系的平衡条件为7、平面任意力系平面任意力系是力的作用线可杂乱无章分布但在同一平面内的力系。

当物体（含物体系）有一几何对称平面，且力的分别关于此平面对称时，可简化为平面力系计算。

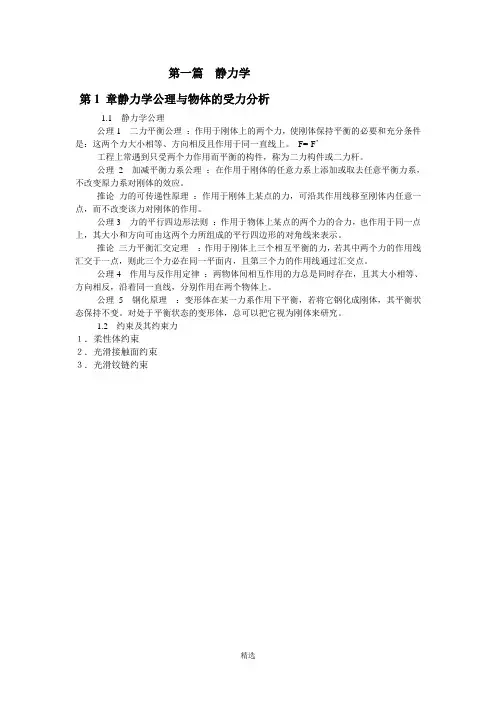

第一篇静力学第1 章静力学公理与物体的受力分析1.1 静力学公理公理1 二力平衡公理：作用于刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等、方向相反且作用于同一直线上。

F=-F’工程上常遇到只受两个力作用而平衡的构件，称为二力构件或二力杆。

公理2 加减平衡力系公理：在作用于刚体的任意力系上添加或取去任意平衡力系，不改变原力系对刚体的效应。

推论力的可传递性原理：作用于刚体上某点的力，可沿其作用线移至刚体内任意一点，而不改变该力对刚体的作用。

公理3 力的平行四边形法则：作用于物体上某点的两个力的合力，也作用于同一点上，其大小和方向可由这两个力所组成的平行四边形的对角线来表示。

推论三力平衡汇交定理：作用于刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则此三个力必在同一平面内，且第三个力的作用线通过汇交点。

公理4 作用与反作用定律：两物体间相互作用的力总是同时存在，且其大小相等、方向相反，沿着同一直线，分别作用在两个物体上。

公理5 钢化原理：变形体在某一力系作用下平衡，若将它钢化成刚体，其平衡状态保持不变。

对处于平衡状态的变形体，总可以把它视为刚体来研究。

1.2 约束及其约束力１．柔性体约束２．光滑接触面约束３．光滑铰链约束第2章平面汇交力系与平面力偶系1.平面汇交力系合成的结果是一个合力,合力的作用线通过各力作用线的汇交点,其大小和方向可由失多边形的封闭边来表示,即等于个力失的矢量和,即F R=F1+F2+…..+Fn=∑F2.矢量投影定理：合矢量在某轴上的投影，等于其分矢量在同一轴上的投影的代数和。

3.力对刚体的作用效应分为移动和转动。

力对刚体的移动效应用力失来度量；力对刚体的转动效应用力矩来度量，即力矩是度量力使刚体绕某点或某轴转动的强弱程度的物理量。

（Mo（F）=±Fh）4.把作用在同一物体上大小相等、方向相反、作用线不重合的两个平行力所组成的力系称为力偶，记为（F,F’）。

第一章静力学公理与物体的受力分析、判断题1 .力是滑动矢量，可沿作用线移动。

（）2. 凡矢量都可用平行四边形法则合成。

（）3 .凡是在二力作用下的构件称为二力构件。

（）4. 两端用光滑铰链连接的构件是二力构件。

（）5. 凡是合力都比分力大。

（）6. 刚体的平衡条件是变形体平衡的必要条件，而非充分条件。

（）7. 若作用在刚体上的三个力的作用线汇交于一点，则该刚体必处于平衡状态。

（）、填空题1. 作用力与反作用力大小，方向，作用在。

2 .作用在同一刚体上的两个力使刚体平衡的充要条件是这两个力，，。

3. 在力的平行四边形中，合力位于。

三、选择题1 .在下述公理、法则、定理中，只适用于刚体的有（）。

A.二力平衡公理B力的平行四边形法则C.加减平衡力系原理D力的可传性TE作用与反作用定律2. 图示受力分析中，G是地球对物体A的引力，T是绳子受到的拉力，则作用力与反作用力指的是（）。

A「与GBT与GCG与G DT 与G3 .作用在一个刚体上的两个力F A、F B，若满足F A=-F B的条件，则该二力可能是（）A作用力与反作用力或一对平衡力B一对平衡力或一个力偶C一对平衡力或一个力或一个力偶D作用力与反作用力或一个力偶四、作图题1. 试画出下列各物体的受力图。

各接触处都是光滑的(a)( b)B CA P(d) (c)DCW DWAB 30 (e)2. 试画出图示系统中系统及各构件的受力图。

假设各接触处都是光滑的，图中未画出重力的构件其自重均不考虑。

P1AP2B(a)(e)AC(d)PDFAAW(f)(g)abc题11图 第二章平面汇交力系与平面力偶系、判断题1•两个力F i 、F 2在同一轴上的投影相等，则这两个力大小一定相等。

（）2•两个力F i 、F 2大小相等，则它们在同一轴上的投影大小相同。

（）3•力在某投影轴方向的分力总是与该力在该轴上的投影大小相同。

（）4. 平面汇交力系的平衡方程中，选择的两个投影轴不一定要满足垂直关系。

第一章静力学基本概念与受力图§1-1 力的概念§1-2 刚体的概念§1-3 静力学公理§1-4 约束和约束力§1-5 物体的受力分析受力图静力学(statics)是研究刚性物体在力系作用下平衡规律的科学。

主要研究力系的性质力系的合成力系的平衡物体的受力分析力系的等效替换（或简化）建立各种力系的平衡条件导言了解和掌握刚体和力的概念以及静力学公理；熟练掌握约束的概念和类型；熟练掌握约束力的画法；熟练对物体进行受力分析，并画出正确的受力图。

导言学习要求：第一章静力学基本概念与受力图§1-1 力的概念§1-2 刚体的概念§1-3 静力学公理§1-4 约束和约束力§1-5 物体的受力分析受力图一、力的概念2. 力的作用效应：1. 力的定义：外效应（运动效应）内效应（变形效应）3. 力的三要素：作用点方向大小物体间相互的机械作用，使物体的机械运动状态发生改变．4.力的单位：国际单位制：牛顿(N)，千牛顿(kN )力是矢量力的方向指静止质点在力作用下开始运动的方向力的作用点是物体相互作用位置的抽象化第一章静力学基本概念与受力图§1-1 力的概念§1-2 刚体的概念§1-3 静力学公理§1-4 约束和约束力§1-5 物体的受力分析受力图§1-2 刚体的概念所谓刚体，是指在力的作用下，大小和形状都不变的物体。

这是一个理想化的力学模型。

静力学研究对象就是刚体，又称为刚体静力学。

第一章静力学基本概念与受力图§1-1 力的概念§1-2 刚体的概念§1-3 静力学公理§1-4 约束和约束力§1-5 物体的受力分析受力图§1-3 静力学公理一、二力平衡公理作用在刚体上的两个力，平衡的充分与必要条件：两个力的大小相等、方向相反、作用在一直线上。

静力学第一章、静力学公理和物体的受力分析1、 基本概念：力、刚体、约束和约束力的概念。

2、 静力学公理：（1）力的平行四边形法则；（三角形法则、多边形法则）注意：与力偶的区别 （2）二力平衡公理；（二力构件）（3）加减平衡力系公理；（推论：力的可传性、三力平衡汇交定理） （4）作用与反作用定律； （5）刚化原理。

3、常见约束类型与其约束力：（1）光滑接触约束——约束力沿接触处的公法线； （2）柔性约束——对被约束物体与柔性体本身约束力为拉力； （3）铰链约束——约束力一般画为正交两个力，也可画为一个力； （4）活动铰支座——约束力为一个力也画为一个力；（5）球铰链——约束力一般画为正交三个力，也可画为一个力； （6）止推轴承——约束力一般画为正交三个力；（7）固定端约束——两个正交约束力，一个约束力偶。

4、物体受力分析和受力图： （1）画出所要研究的物体的草图； （2）对所要研究的物体进行受力分析； （3）严格按约束的性质画出物体的受力。

第二章、平面汇交力系与平面力偶系1、平面汇交力系： （1）几何法（合成：力多边形法则；平衡：力多边形自行封闭）（2）解析法（合成：合力大小与方向用解析式；平衡：平衡方程0xF=∑，0y F =∑）2、平面力对点之矩——()O M Fh =±F ，逆时针正，反之负3、平面力偶系： （1）力偶：由两个等值、反向、平行不共线的力组成的力系。

（2）力偶矩：M Fh =±，逆时针正，反之负。

（3）力偶的性质：[1]、力偶中两力在任何轴上的投影为零；[2]、力偶对任何点取矩均等于力偶矩，不随矩心的改变而改变；（与力矩不同） [3]、若两力偶其力偶矩相等，两力偶等效；[4]、力偶没有合力，力偶只能由力偶等效。

（4）力偶系的合成（iM M=∑）与平衡（0M =∑）第三章、平面任意力系1、力的平移定理：把力向某点平移，须附加一力偶，其力偶矩等于原力对该点的力矩。
