AT895X 2051芯片程序使用说明

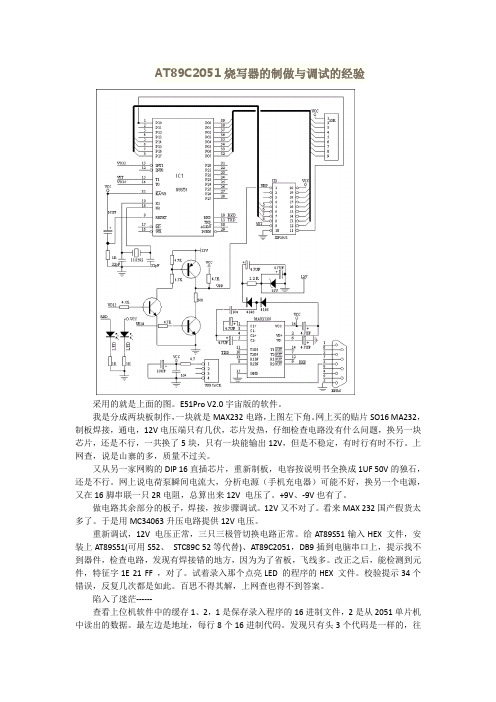

AT89C2051烧写器的制做与调试的经验采用的就是上面的图。

E51Pro V2.0宇宙版的软件。

我是分成两块板制作，一块就是MAX232电路，上图左下角。

网上买的贴片SO16 MA232，制板焊接，通电，12V电压端只有几伏，芯片发热，仔细检查电路没有什么问题，换另一块芯片，还是不行，一共换了5块，只有一块能输出12V，但是不稳定，有时行有时不行。

上网查，说是山寨的多，质量不过关。

又从另一家网购的DIP 16直插芯片，重新制板，电容按说明书全换成1UF 50V的独石，还是不行。

网上说电荷泵瞬间电流大，分析电源（手机充电器）可能不好，换另一个电源，又在16脚串联一只2R电阻，总算出来12V 电压了。

+9V、-9V也有了。

做电路其余部分的板子，焊接，按步骤调试。

12V又不对了。

看来MAX 232国产假货太多了。

于是用MC34063升压电路提供12V电压。

重新调试，12V 电压正常，三只三极管切换电路正常。

给AT89S51输入HEX 文件，安装上AT89S51(可用S52、STC89C 52等代替)、AT89C2051，DB9插到电脑串口上，提示找不到器件，检查电路，发现有焊接错的地方，因为为了省板，飞线多。

改正之后，能检测到元件，特征字1E 21 FF ，对了。

试着录入那个点亮LED 的程序的HEX 文件。

校验提示34个错误，反复几次都是如此。

百思不得其解，上网查也得不到答案。

陷入了迷茫------查看上位机软件中的缓存1、2，1是保存录入程序的16进制文件，2是从2051单片机中读出的数据。

最左边是地址，每行8个16进制代码。

发现只有头3个代码是一样的，往下都是FF，一直到0800这个地址，往后就不一样了，1中是源数据，2中则是FF 。

几十个数据都不一样。

本人编程知识有限。

唯有再三分析，上网查找资料，甚至研究了源程序代码，学习了HEX 文件结构，排徐各种可能，在一个安静的清晨，在手机页面上看了一篇文件，说是HEX 转换为BIN 文件有可能变得很大，突然意识到那个0800地址问题。

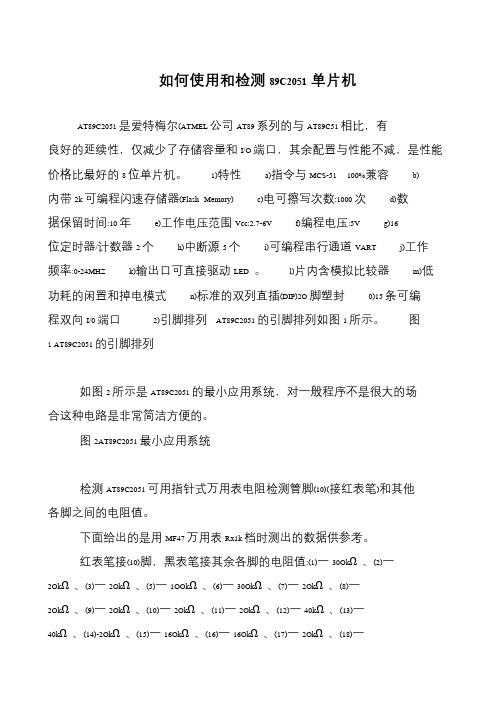

如何使用和检测89C2051单片机AT89C2051 是爱特梅尔(ATMEL 公司AT89 系列的与AT89C51 相比，有良好的延续性，仅减少了存储容量和I/O 端口，其余配置与性能不减，是性能价格比最好的8 位单片机。

1)特性a)指令与MCS-51 100%兼容b) 内带2k 可编程闪速存储器(Flash Memory)c)电可擦写次数:1000 次d)数据保留时间:10 年e)工作电压范围Vcc:2.7-6V f)编程电压:5V g)16位定时器/计数器2 个h)中断源5 个i)可编程串行通道VART j)工作频率:0-24MHZ k)输出口可直接驱动LED 。

l)片内含模拟比较器m)低功耗的闲置和掉电模式n)标准的双列直插(DIP)2O 脚塑封0)15 条可编程双向I/0 端口2)引脚排列AT89C2051 的引脚排列如图1 所示。

图1 AT89C2051 的引脚排列如图2 所示是AT89C2051 的最小应用系统，对一般程序不是很大的场合这种电路是非常简洁方便的。

图2AT89C2051 最小应用系统检测AT89C2051 可用指针式万用表电阻检测管脚(10)(接红表笔)和其他各脚之间的电阻值。

下面给出的是用MF47 万用表Rx1k 档时测出的数据供参考。

红表笔接(10)脚，黑表笔接其余各脚的电阻值:(1)一30OkΩ、(2)一2OkΩ、(3)一2OkΩ、(5)一1OOkΩ、(6)一30OkΩ、(7)一2OkΩ、(8)一2OkΩ、(9)一2OkΩ、(10)一2OkΩ、(11)一2OkΩ、(12)一40kΩ、(13)一40kΩ、(14)-2OkΩ、(15)一16OkΩ、(16)一16OkΩ、(17)一2OkΩ、(18)一。

T89C2051是精简版的51单片机，精简掉了P0口和P2口，只有20引脚，但其内部集成了一个很实用的模拟比较器，特别适合开发精简的51应用系统，毕竟很多时候我们开发简单的产品时用不了全部32个I/O口，用AT89C2051更合适，芯片体积更小，而且AT89C2051的工作电压最低为2.7V，因此可以用来开发两节5号电池供电的便携式产品。

本文以ATMEL公司生产的51系列家族的AT89S51和AT89C2051两种单片机来讲解，两种单片机是目前最常用的单片机，其中 AT89S51为标准51单片机，当然其功能比早期的51单片机更强大，支持ISP在系统编程技术，内置硬件看门狗。

一、AT89S51单片机引脚介绍AT89S51有PDIP、PLCC、TQFP三种封装方式，其中最常见的就是采用40Pin 封装的双列直接PDIP封装，外形结构下图。

芯片共有40个引脚，引脚的排列顺序为从靠芯片的缺口（见右图）左边那列引脚逆时针数起，依次为1、2、3、4。

40，其中芯片的1脚顶上有个凹点（见右图）。

在单片机的40个引脚中，电源引脚2根，外接晶体振荡器引脚2根，控制引脚4根以及4组8位可编程I/O引脚32根。

1、主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线2、外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端3、控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

芯片实物图片芯片引脚功能4、可编程输入/输出引脚（32根）AT89S51单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

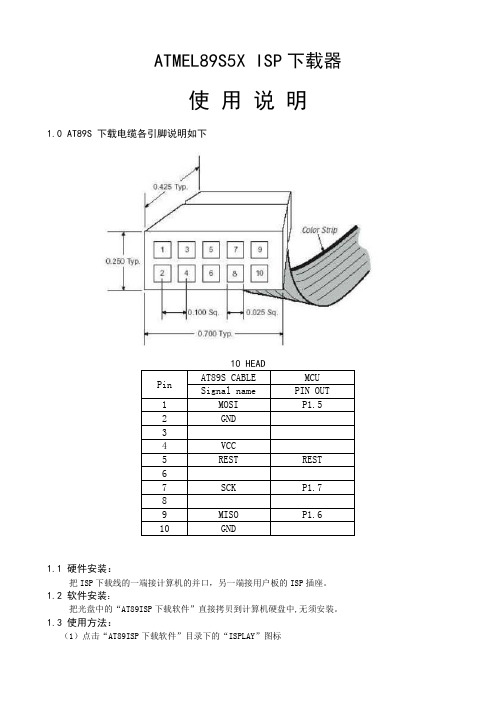

ATMEL89S5X ISP下载器
使用说明
1.0 AT89S 下载电缆各引脚说明如下
1.1 硬件安装：
把ISP下载线的一端接计算机的并口，另一端接用户板的ISP插座。

1.2 软件安装：
把光盘中的“AT89ISP下载软件”直接拷贝到计算机硬盘中,无须安装。

1.3 使用方法：
（1）点击“AT89ISP下载软件”目录下的“ISPLAY”图标
（2）出现如下窗口
（3）点击上面窗口中的“程序设置”出现以下窗口，进行“下载线配置文件”设置
（4）选择配置文件“ALtera_BYTEBLAST”
（5）并口IO设置
并口I/O 地址：用16 进制数填写。

该地址可以在CMOS 设置中设置，也可以在Windows的硬设备管理器中查看，如下图
（6）每次设置“并口I/O 地址”或“下载线配置文件”后，重新启动本应用程序后才能生效。

（7）点击第二步中所打开窗口中的“文件”,转入装入需写入芯片的文件:
(8) 把芯片插入“Lab51 CPU板”上的锁进插座,注意芯片缺口方向在上。

（9）在对器件进行烧写前首先要进行擦除。

按住实验平台上的“RST”，点击“ISPLAY V1.3”窗口中的“擦除”，对芯片进行擦除操作。

（11）按住实验平台上的“RST”，点击“ISPLAY V1.3”窗口中“写”，对芯片进行烧录操作。

1.4强调说明：
在ISP下载时，必须保证CPU的第九脚RST为高电平，有以下两种方法（1）在ISP下载时，按住复位按键，强行使之为高电平（2）设计电路板时，CPU的复位电路作如下改进：
请参阅光盘中“AT89ISP2视频教程”。

2．1 AT89C2051单片机及其引脚说明
AT89C2051说明
89C2051是由ATMEL公司推出的一种小型单片机。

95年出现在中国市场。

其主要特点为采用Flash存贮器技术，降低了制造成本，其软件、硬件与MCS-51完全兼容，可以很快被中国广大用户接受，其程序的电可擦写特性，使得开发与试验比较容易。

1 引脚
89C2051共有20条引脚，详见图1.从图中可见，2051继承了8031最重要引脚：P1口共8脚，准双向端口。

P3.0～P3.6共7脚，准双向端口，并且保留了全部的P3的第二功能，如P3.0、P3..1的串行通讯功能，P3.2、P3..3的中断输入功能，P3.4、P3.5的定时器输入功能。

在引脚的驱动能力上面，89C2051具有很强的下拉能力，P1,P3口的下拉能力均
可达到20mA.相比之下，89C51/87C51的端口下拉能力每脚最大
为15mA。

但是限定9脚电流之和小于71mA.这样，引脚的平均
电流只9mA。

89C2051驱动能力的增强，使得它可以直接驱动
LED数码管。

为了增加对模拟量的输入功能，2051在内部构造了一个模拟信
号比较器，其输入端连到P1.0和P1.1口，比较结果存入P3.6
对应寄存器，（P3.6在2051外部无引脚），原理见图2。

对于一些不大复杂的控制电路我们就可以增加少量元件来实
现，例如，对温度的控制，过压的控制等。

图3为测量示意图。

其中，R用于测量门限的调节，IN端接输
入模拟信号。

AT89CX051编程器的设计摘要本文给大家介绍一个实用的A T89CX051编程电路，编程器电路主要有监控电路、编程方式控制电路、与电脑通讯的接口电路、编程电压(VPP)控制电路和电源电路组成。

文章详细地说明了A T89CX051单片机编程时序，利用AT89C2051单片机和MAX232、74LS164构成了AT89CX051编程器。

关键字A T89C2051，MAX232，74LS164，Keil C51，VB1 概述AT89CX051 单片机体积小，外围引脚仅有20只，功能强，有15只可编程I/O口，价格低廉，零售价格不足十元，应用十分广泛，如现在使用的数字钟就是以它为主CPU。

要使用单片机，必不可少的一件东西，那就是编程器。

许多爱好者由于不具备专业的开发环境和编程器，且面对市场上多则几千元，少则几百元的编程器，很多人望而却步，从而无法进行单片机实验。

虽然现在很多单片机都带有ISP或IAP功能，能实现串行下载编程，但此款单片机没有串行下载编程功能。

本人借鉴其他编程器自制了个AT89CX051专用编程器。

这里给大家介绍一个AT89CX051编程电路，编程器电路主要有监控电路、编程方式控制电路、与电脑通讯的接口电路、编程电压(VPP)控制电路和电源电路组成。

监控芯片A T89C2051程序用C51语言编写，使用Keil开发环境，C语言具有可读性强、移植性好等优点。

电脑程序用VB编写，开发简单，是面向对象的可视编程。

利用A T89C2051单片机和MAX232，74LS164构成的AT89CX051编程器，完全满足要求。

2 硬件电路2.1 系统组成和工作原理此编程器主要有监控电路、编程方式控制电路、与电脑通讯的接口电路、编程电压(VPP)控制电路和电源电路组成。

如图1所示：图1 A T89CX051编程器框图AT89CX051单片机编程时序：1.接通电源（Vcc位＋5V），置RST，XLAT1为低电平，延时至少10ms。

AT89C2051主要性能参数：与MCS-51产品指令系统完全兼容1．2k字节可重擦写闪速存储器2.1000次擦写周期3.2.7—6V的工作电压范围4.全静态操作：OHz—24MHz5.两级加密程序存储器6.128x8字节内部RAM7.15个可编程I/O口线8.两个16位定时/计数器9.6个中断源10.可编程串行UART通道11.可直接驱动LED的输出端口12.内置一个模拟比较器13.低功耗空闲和掉电模式功能特性概述A T89C2051提供以下标准的功能：2k字节Flash闪速存储器，128字节内部RAM,15个I/O 口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，内置一个精密比较器，片内振荡器及时钟电路。

同时，AT89C2051可降至0HZ的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但振荡器停止工作并禁止其他所有部件工作直到下一个硬件复位。

方框图引脚功能说明：Vcc:电源电压GND: 地P1口：p1口是一组8位双向I/O口，P1.2~P1.7提供内部上拉电阻，P1.0和p1.1内部无上拉电阻，主要考虑他们分别是内部精密比较器的相同输入器（AINO）和反相输入端（AINI）,如果需要应在外部接上拉电阻。

P1口输入缓冲器可吸收20mA电流并可直接驱动LED当P1口引脚写入“1”时可作输入端，当引脚P1.2~P1.7用作输入并被外部拉低时，他们将因为内部的上拉电阻位输出电流（In）。

P1口还在flash闪速编程及程序校验时接收代码数据。

P3口：P3口的P3.0~P3.5、P3.7是带有内部上拉电阻的7个双向I/O口。

P3.6没有引出，它作为一个通用的I/O口淡并不可以访问，但可以作为固定输入片内比较器的输出信号，P3.口缓冲器可吸收20mA电流。

当P3口写入“1”时，他们被内部上拉电阻拉高并可作为输入端口。

作为输入端是，被外部拉低的P3口将用上拉电阻输出电流（In）。

AT89C2051内部结构与功能1 AT89C2051主要性能AT89C2051是ATMEL公司生产的带2K字节闪速可编程可擦除只读存储器(E EPROM)的8位单片机,它具有如下主要特性：·和MCS-51产品的兼容·2K字节可重编程闪速存储器·耐久性：1,000写／擦除周期·2.7V～6V的操作范围·全静态操作：0Hz～24MHz·两级加密程序存储器·128×8位内部RAM·15根可编程I/O引线·两个16位定时器/计数器·六个中断源·可编程串行UART通道·直接LED驱动输出·片内模拟比较器·低功耗空载和掉电方式图1 AT89C2051的结构框图2 AT89C2051的结构框图AT89C2051是一带有2K字节闪速可编程可擦除只读存储体(EEPROM)的低电压,高性能8位CMOS微型计算机。

如图2所示。

它采用ATMEL的高密非易失存储技术制造并和工业标准MCS—51指令集和引脚结构兼容。

通过在单块芯片上组合通用的CPL1和闪速存储器,ATMELAT89C2051是一强劲的微型计算机,它对许多嵌入式控制应用提供一高度灵活和成本低的解决办法。

图2 AT89C2051内部结构图此外,从AT89C2051内部结构图也可看出,其内部结构与8051内部结构基本一致（除模拟比较器外）,引脚RST、XTAL1、XTAL2的特性和外部连接电路也完全与51系列单片机相应引脚一致,但P1口、P3口有其独特之处。

3 AT89C2051的引脚说明AT89C2051是一个有20个引脚的芯片,引脚如图1所示,与8051内部结构进行对比可发现,AT89C2051减少了两个对外端口（即P0、P2口）,使它最大可能地减少了对外引脚,因而芯片尺寸有所减少。

AT89C2051芯片的20个引脚功能为：1. Vcc：电源电压。

电子报/2007年/5月/27日/第015版单片机应用用AT89S2051单片机实现PWM输出控制廊坊宋占坡PWM（Pulse Width Modulation）脉宽调制技术，通过对脉冲宽的调制，获得所需要的波形（含形状和幅值）。

PWM也是单片机常用的模拟量输出方法，通过外接转换电路，可以将不同占空比的脉冲变成与之对应的电压（占空比是指正脉冲与整个周期的比值）。

本文介绍的程序，是通过调整占空比来调节输出模拟电压的方法之一。

可以用其控制直流电机的转速。

一、用延时子程序实现PWM控制流程图如图1所示，电路如图2所示。

P1.0口接PWM转换电压输入端，电压输出接电压表的＋端，电压表的－端接地，通过改变PWM的占空比来观察电压表的读数，占空比越大，电压表的读数就越大。

程序清单如下：；输出50%占空比（1：2）PWM；输出10%占空比（1：10）PWM；输出90%占空比（9：10） PWM；改变程序中两个A的值可控制占空比PWMORG 20HOUTPUT BIT P1.0；定义P1.0LOOP：CLR OUTPUTMOV A，＃5 ；A中内容可控制延时时间和占空比CALL DELAYSETB OUTPUTMOV A，＃5；A中内容是1：2CALL DELAYLJMP LOOPDELAY：MOV R0，＃00H；延时1275μSDLOOP：DJNZ R0， DLOOPDJNZ ACC， DLOOPBETEND二、用中断实现PWM控制通过对单片机定时器初始值的两次不同设置，来实现占空比PWM输出控制。

方法和电路图同前，只是单片机编程方法不一样。

用定时器T0完成PWM输出，脉宽也是1275μS（定时器控制最大脉宽为65536μS），所以此程序的占空比是1：2。

定时器计数初值为FB04H。

计算方法：计数初值为65535－1275＝64260，转换为十六进制：64260D＝FB04H。

程序清单如下：ORG 0000HLJMP MAINORG 0100HMAIN：SETB EA；中断允许SETB ET0 ；T0中断允许MOV TMOD，＃01H；置T0为方式1，16位定时器MOV TH0，＃0FBH；赋初值64260MOV TL0，＃04HSETB P1.0 ；P1.0置为高电平SETB TR0；开启T0LOOP：JNB TF0，＄；查询T0中断CLR TF0JNB P1.0，QQMOV TH0，＃0FBH；赋初值，改控制低电平时间MOV TL0，＃04HLJMP XXQQ：MOV TH0，＃OFBH；赋初值，控制高点平时间MOV TL0，＃04HXX：CPL P1.0SJMP LOOPEND注：此程序的占空比是1：2。
