wincc脚本系统课程设计一、课程目标知识目标：1. 学生能理解WinCC脚本系统的基本概念，掌握脚本系统的功能与操作流程。
2. 学生能掌握在WinCC中运用脚本语言进行数据处理、监控和报警等基本操作。
3. 学生了解脚本系统在工业自动化领域的应用及其重要性。
技能目标：1. 学生能独立进行WinCC脚本编程，实现对工业数据的实时监控和分析。
2. 学生具备运用脚本系统解决实际工程问题的能力，如编写数据处理、设备控制和报警处理等脚本程序。
3. 学生能通过脚本系统与其他模块的协同工作，实现复杂的自动化控制需求。
情感态度价值观目标：1. 培养学生热爱工业自动化事业，关注行业前沿技术，增强科技创新意识。
2. 培养学生具备良好的团队协作精神，能够与他人共同探讨问题，共同进步。
3. 培养学生具备严谨、负责的工作态度，对实际工程问题进行深入分析和持续优化。
本课程针对高年级学生，课程性质为专业核心课，旨在帮助学生掌握WinCC 脚本系统的实际应用，提高解决实际工程问题的能力。
课程充分考虑学生已具备的自动化基础知识，结合实际工程案例，以任务驱动的方式进行教学，使学生在实践中掌握脚本系统的运用。
课程目标的设定遵循具体、可衡量原则，旨在为教学设计和评估提供明确依据。
二、教学内容1. WinCC脚本系统概述- 脚本系统的基本概念- 脚本系统在工业自动化中的应用2. WinCC脚本编程基础- 脚本语言入门- 常用脚本函数与对象- 数据类型、变量与运算符3. 数据处理与监控- 实时数据读取与写入- 数据处理与转换- 数据报警与事件处理4. 设备控制与脚本应用- 设备控制脚本编写- 控制逻辑与流程控制- 脚本调试与优化5. 脚本系统综合应用- 脚本系统与其他模块的协同工作- 实际工程案例分析与实施- 项目实践与成果展示教学内容依据课程目标进行选择和组织，保证科学性和系统性。
教学大纲明确教学内容安排和进度，结合教材章节进行详细规划。
1.用户注销：#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code()PWRTLogout();2.用户登录：#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code()PWRTLogin('c');3.关闭项目并退出wincc：ExitWinCC ();4.退出运行到wincc资源管理器：DeactivateRTProject ();按钮变三种颜色#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {#pragma option(mbcs)if(GetTagWord("TX/ZSH001")==1)return 0x0000ff00;elseif(GetTagWord("TX/ZSL001")==1)return 0x000000ff;elsereturn 0x00c0c0c0;}一个调用按钮变色#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {#pragma option(mbcs)if(GetTagWord("NewTag")==0)return 0x0000ff00;elsereturn 0x00ffffff;}5.结束监控并关闭计算机（会弹出确认对话框）HWND hWnd = NULL;//Author:Smartsysint iRet;hWnd = FindWindow(NULL,"WinCC-运行系统 - ");iRet=MessageBox(hWnd,"结束监控并关闭计算机","关闭操作站",MB_YESNO|MB_ICONWARNING|MB_APPLMODAL);if(iRet==IDYES)DMExitWinCCEx (DM_SDMODE_POWEROFF);6.点击事件弹出对话框，通过点击弹出对话框的确定和取消按钮实现对变量的置位或取消: int r;r=MessageBox(NULL, "YES为开，NO为关", "确定开命令：", MB_YESNO |MB_SYSTEMMODAL); if (r==IDYES)SetTagBit("TAGNAME",TRUE);elseSetTagBit("TAGNAME",FALSE);7.开显示关显示:（要在内部变量中建立三个二进制变量COLSE_DISPLAY、DISPLAY_NO和DISPLAY_COMMENT）// Funktion: Bit in Doppelwort setzen;if (GetTagBitWait("COLSE_DISPLAY")==1 ){SetTagBit("COLSE_DISPLAY",0);SetTagBit("DISPLAY_NO",0); //Return-Type: BOOLSetTagBit("DISPLAY_COMMENT",0);}else{SetTagBit("COLSE_DISPLAY",1);SetTagBit("DISPLAY_NO",1); //Return-Type: BOOLSetTagBit("DISPLAY_COMMENT",0);}8.开阀确认:BOOL a;a=GetTagBit("30T制水启动"); //Return-Type :short intif (a==0){if(MessageBox(NULL,"真的要启动制水吗？","操作提示",MB_YESNO|MB_ICONQUESTION|MB_SETFOREGROUND|MB_SYSTEMMODAL) == 6){ SetTagBit("30T制水启动",1);//Return-Type :BOOL}}else{if(MessageBox(NULL,"真的要停止制水吗？","操作提示",MB_YESNO|MB_ICONQUESTION|MB_SETFOREGROUND|MB_SYSTEMMODAL) == 6){ SetTagBit("30T制水停止",1);}}9.将WinCC运行画面最小化HWND WinCCHwnd;WinCCHwnd=FindWindow(NULL,"WinCC-Runtime - "); //如果运行语言为英文if (WinCCHwnd==0) WinCCHwnd=FindWindow(NULL,"WinCC-运行系统 - "); //如果运行语言为中文CloseWindow(WinCCHwnd);10.显示或不显示（其中hiddVtext为内部的二进制变量）if(GetTagBit("hiddVtext")==0) //Return-Type: BOOL{SetTagBit("hiddVtext",TRUE); //Return-Type: BOOL//Return-Type: BOOL}else{SetTagBit("hiddVtext",FALSE);}10.打开编辑画面的脚本#pragma option(mbcs)#ifdef RUN_ON_WEBNAVIGATOR#elseHWND hExplorerWindow= NULL;HWND hRuntimeWindow= NULL;hExplorerWindow= FindWindow("WinCCExplorerFrameWndClass",NULL);hRuntimeWindow= FindWindow("PDLRTisAliveAndWaitsForYou",NULL);if(hExplorerWindow){ShowWindow(hExplorerWindow, SW_MINIMIZE); // This entry is only necessary for Windows 2000ShowWindow(hExplorerWindow, SW_SHOWNORMAL);SetForegroundWindow(hExplorerWindow);}elseprintf("rn SetForeground failed");#endif11.如何在WINCC中制作一个保持型按钮方法1：if( GetTagBit("M10") )SetTagBit("M10",0);elseSetTagBit("M10",1);方法2：SetTagBit("M1.0",(SHORT)!GetTagBit("M1.0"));求反指令，如果为1点击变为0，如果为0点击变为1方法3：或者做两个按钮，按钮一：显示，直接连接m1.0，是--不显示，否--显示。
1、问：如何触发计算机扬声器的声音？答：编写如下C-Action:#pragma code("kernel32.dll");BOOL Beep(DWORD dwFreq,DWORD dwDuration);#pragma code();Beep(500,500);2、问：如何通过C脚本来确定报警信息？答：首先必须在画面中插入报警控件，可以用如下两种方式来确认信息：（1）、确认单条信息4版本和高于此版本的WinCCBOOL OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName）5版本和高于此版本的WinCCBOOL AXC_OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName）（2）、确认报警窗口所有可见的报警4版本和低于此版本的WinCCBOOL OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName）5版本和高于此版本的WinCCBOOL AXC_OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectNa me）3、问：如何在WinCC中读取系统时间？答：通过如下C-Action：#pragma code("kernel32.dll");Void GetLocalTimes(SYSTEMTIME*lpst);#pragma code();SYSTEMTIME time;GetLocalTime(&time);SetTagWord("Varname",time.wYear);SetTagWord("Varname",time.wMonth);SetTagWord("Varname",time.wDayOfWeek);SetTagWord("Varname",time.wDay);SetTagWord("Varname",time.wHour);SetTagWord("Varname",time.wMinute);SetTagWord("Varname",time.wSecond);SetTagWord("Varname",time.wMilliseconds);4、问：如何经Windows对话框设置日期时间？答：通过调用Windows对话框实现。

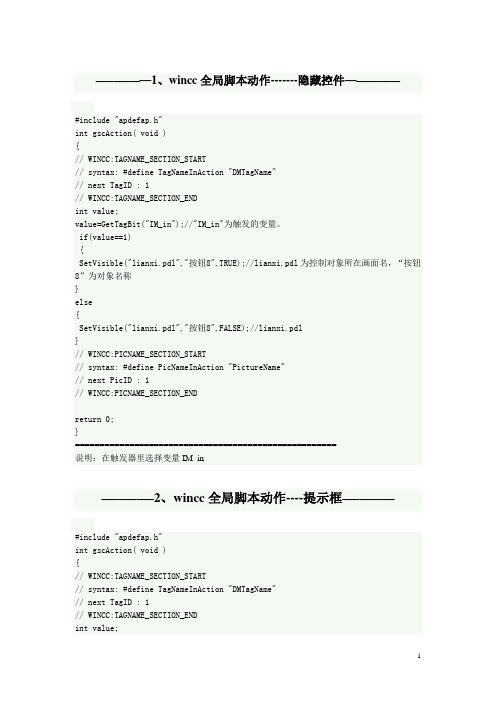

——————1、wincc全局脚本动作-------隐藏控件——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");//"IM_in"为触发的变量。
if(value==1){SetVisible("lianxi.pdl","按钮8",TRUE);//lianxi.pdl为控制对象所在画面名，“按钮8”为对象名称}else{SetVisible("lianxi.pdl","按钮8",FALSE);//lianxi.pdl}// WINCC:PICNAME_SECTION_START// syntax: #define PicNameInAction "PictureName"// next PicID : 1// WINCC:PICNAME_SECTION_ENDreturn 0;}=====================================================说明：在触发器里选择变量IM_in——————2、wincc全局脚本动作----提示框——————#include "apdefap.h"int gscAction( void ){// WINCC:TAGNAME_SECTION_START// syntax: #define TagNameInAction "DMTagName"// next TagID : 1// WINCC:TAGNAME_SECTION_ENDint value;value=GetTagBit("IM_in");if(value==1){MessageBox(NULL,"请确认三厅相关门是否关好，或者请解锁。
