钢筋机械连接接头试件试验报告

钢筋机械连接试验报告京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10-有限公司沧县制梁 GJLJ-20081025-001工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-001 使用部位:预制箱梁母材级别:?455MPa 试验日期:2008-10-25 生产厂家:河北栋梁代表数量:485个报告日期:2008-10-25试件编号标准项目规定值 1 2 3 4 5 6取样部位 / 同一根钢筋上截取现场截取试件种类 / 母材接头公称直径a(mm) / 16 16 16 16 16 162公称面积S(mm) / 201.1 201.1 201.1 201.1 201.1 201.1母材 ?455 抗拉强度 540 550 565 560 570 560 拉σ(MPa) b 接头 ?500或实际母材强度伸断口位置 / / / / 断于母材断于母材断于母材试验断裂特征 / / / / 延性延性延性检测评定依据: 试验意见:JG163-2004 《滚轧直螺钢筋连接接头》经检验，该批滚轧直螺连接接头单向拉伸试验合格。

JGJ107-2003《钢筋机械连接通用技术规程》GB/T228-2002《金属材料室温拉伸实验方法》试验: 复核: 技术负责人: 单位(章京沪高速铁路钢筋机械连接试验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10-有限公司沧县制梁 GJLJ-20081025-002工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-002 使用部位:预制箱梁母材级别:?455MPa 试验日期:2008-10-25 生产厂家:河北栋梁代表数量:480个报告日期:2008-10-25试件编号标准项目规定值 1 2 3 4 5 6取样部位 / 同一根钢筋上截取现场截取试件种类 / 母材接头公称直径a(mm) / 20 20 20 20 20 202公称面积S(mm) / 314.2 314.2 314.2 314.2 314.2 314.2母材 ?455 抗拉强度 555 560 570 565 575 570 拉σ(MPa) b 接头 ?500或实际母材强度伸断口位置 / / / / 断于母材断于母材断于母材试验断裂特征 / / / / 延性延性延性检测评定依据: 试验意见:JG163-2004 《滚轧直螺钢筋连接接头》经检验，该批滚轧直螺连接接头单向拉伸试验合格。

赤峰市中环路快速化改造工程PPP项目钢筋剥肋滚轧直螺纹连接工艺试验报告一、施工准备1、材料（1）钢筋：HRB400级B28钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无锈蚀和油污。

（2）直螺纹连接套：型号G C22，规格A32.6mm×55mm，适用品种HRB500、HRB400，连接接头性能等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书及型式检验报告。

2、设备（1）主要设备：GY-40C-11型钢筋剥肋滚轧直螺纹套丝机（功率4KW、电压380V）（2）其它设备：管钳、断筋机、力矩扳手、通规、止规等。

3、作业条件（1）操作人员熟悉钢筋机械连接通用技术规程（JGJ107-2016）和相关条款。

（2）380V三相交流电源。

（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。

（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、触电等事故。

4、主要参数主要的参数有：接头性能等级、咬合丝扣数。

二、机械连接方法简介1、机械连接机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

钢筋机械连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。

钢筋剥肋滚轧直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用剥肋滚轧设备和工艺，通过剥肋滚丝机将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。

2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高，无污染，节省钢材，现场施工方便。

（2）节省电能（设备功率仅为4KW），不受钢筋可焊性制约，不受季节影响，不用明火，无水灾和爆炸安全隐患。

（3）连接质量受人为因素影响小，工艺性能良好和接头质量可靠度高等。

三、工艺流程工艺流程如下：现场钢筋母材检验→钢筋端部平头→初选连接参数→剥肋滚轧螺纹→直螺纹扣丝检验→套筒连接→送检→确定连接参数。

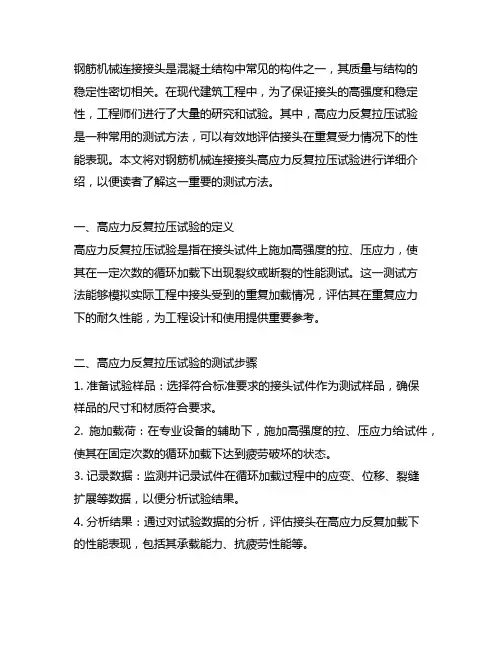

钢筋机械连接接头是混凝土结构中常见的构件之一，其质量与结构的稳定性密切相关。

在现代建筑工程中，为了保证接头的高强度和稳定性，工程师们进行了大量的研究和试验。

其中，高应力反复拉压试验是一种常用的测试方法，可以有效地评估接头在重复受力情况下的性能表现。

本文将对钢筋机械连接接头高应力反复拉压试验进行详细介绍，以便读者了解这一重要的测试方法。

一、高应力反复拉压试验的定义高应力反复拉压试验是指在接头试件上施加高强度的拉、压应力，使其在一定次数的循环加载下出现裂纹或断裂的性能测试。

这一测试方法能够模拟实际工程中接头受到的重复加载情况，评估其在重复应力下的耐久性能，为工程设计和使用提供重要参考。

二、高应力反复拉压试验的测试步骤1. 准备试验样品：选择符合标准要求的接头试件作为测试样品，确保样品的尺寸和材质符合要求。

2. 施加载荷：在专业设备的辅助下，施加高强度的拉、压应力给试件，使其在固定次数的循环加载下达到疲劳破坏的状态。

3. 记录数据：监测并记录试件在循环加载过程中的应变、位移、裂缝扩展等数据，以便分析试验结果。

4. 分析结果：通过对试验数据的分析，评估接头在高应力反复加载下的性能表现，包括其承载能力、抗疲劳性能等。

三、高应力反复拉压试验的意义1. 评估接头的抗疲劳性能：接头在实际使用中会受到重复加载，通过高应力反复拉压试验可以客观地评估接头在重复加载下的疲劳性能，为工程设计提供参考依据。

2. 确定接头的最大承载能力：通过测试，可以获得接头在高应力状态下的破坏载荷，为工程设计提供安全保障。

3. 指导工程施工：测试结果可以指导工程施工中接头的安装和加固，提高接头的可靠性和稳定性。

四、高应力反复拉压试验的应用范围高应力反复拉压试验广泛应用于混凝土结构中的钢筋机械连接接头，包括桥梁、高楼、水利工程等领域。

这一测试方法能够全面评估接头在重复加载下的性能，为工程设计和实际使用提供重要依据。

五、高应力反复拉压试验的注意事项1. 选择合适的测试设备和试验样品，确保测试数据的准确性和可靠性。

京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-001使用部位:预制箱梁母材级别:≥455MPa 实验日期:2008-10-25实验：复核：技术负责人：单位(章京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-25生产厂家:河北栋梁代表数量:480个报告日期:2008-10-25实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081025-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081025-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-25实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-28实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-28生产厂家:河北栋梁代表数量:475个报告日期:2008-10-28实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081028-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081028-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-28实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-31实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-31实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081031-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081031-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-10-31实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-03实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-03生产厂家:河北栋梁代表数量:495个报告日期:2008-11-03实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081103-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081103-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-03生产厂家:河北栋梁代表数量:475个报告日期:2008-11-03实验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-05实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-05实验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081105-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081105-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-11-05实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-15实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-15实验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081215-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081215-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-15实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-16实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-16实验：复核：技术负责人：位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081216-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081216-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-16实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-001 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-001使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-17实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-002 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-002使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-17实验：复核：技术负责人：单位(章)京沪高速铁路钢筋机械连接实验报告委托单位:中铁十八局集团第一工程样品来源:施工现场报告编号:JHTJ1-ZT18JLC10- 有限公司沧县制梁 GJLJ-20081217-003 工程名称:青沧特大桥接头类型:滚轧直螺连接接头委托编号:GJLJ-20081217-003使用部位:预制箱梁母材级别:≥455MPa实验日期:2008-12-17实验：复核：技术负责人：单位(章)。

钢筋机械连接接头试验报告一、试验目的及背景二、试验材料、设备及方法1. 试验材料：使用直径为10mm的HRB400级别钢筋，机械连接接头及配套设备。

2.试验设备：万能试验机、切割机等。

3.试验方法：根据相关标准，采用拉伸试验方法对钢筋机械连接接头进行试验。

三、试验步骤及结果1.制备试样：根据实际需要，制备出满足试验要求的试样。

2.设置试验参数：根据标准要求，设置试验机的拉伸速度及加载力。

3.进行拉伸试验：将试样固定在试验机上，开始进行拉伸试验，记录试样的变形情况及加载力。

4.结果分析：根据试验结果，对钢筋机械连接接头的性能进行评估。

四、试验结果及分析通过对钢筋机械连接接头的试验，得到如下结果：1. 试验参数：拉伸速度为10mm/min，加载力逐渐增加。

2.试验曲线：试验过程中，加载力逐渐增加，试样发生变形，达到一定载荷后出现破坏。

试验曲线呈线性关系。

3.破坏模式：钢筋机械连接接头在试验过程中，出现拉断及错开断裂的现象。

4.结果分析：根据试验结果，钢筋机械连接接头的承载能力较高，能够满足实际工程中的使用要求。

五、试验结论通过对钢筋机械连接接头的试验，得出以下结论：1.钢筋机械连接接头具有较高的连接性能及可靠性，能够满足实际工程中的使用要求。

2.钢筋机械连接接头在试验过程中表现出良好的承载能力，破坏模式为拉断及错开断裂。

3.试验结果为实际工程中钢筋机械连接接头的设计和使用提供了参考依据。

六、试验总结本次试验对钢筋机械连接接头的连接性能及可靠性进行了验证，通过试验得出结论，钢筋机械连接接头具有良好的承载能力，并且能够满足实际工程中的使用要求。

然而，在实际工程中使用钢筋机械连接接头时，还需根据具体情况进行合理设计和施工，并且加强质量控制，确保其连接性能和可靠性的实现。

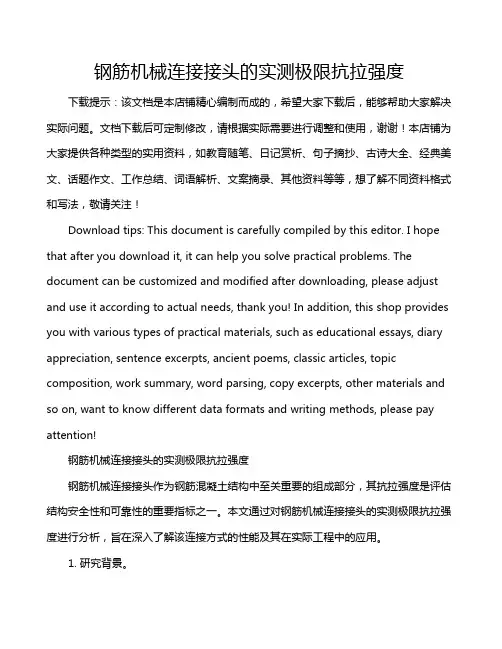

钢筋机械连接接头的实测极限抗拉强度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢筋机械连接接头的实测极限抗拉强度钢筋机械连接接头作为钢筋混凝土结构中至关重要的组成部分，其抗拉强度是评估结构安全性和可靠性的重要指标之一。

钢筋机械连接报告一. 引言1.1 背景钢筋机械连接是建筑工程中常用的连接方式之一。

传统的钢筋连接方式主要是采用焊接或者螺纹连接，然而这些连接方式在施工过程中存在一些问题。

焊接需要一定的焊接工艺，而螺纹连接受到螺纹螺杆强度的限制。

钢筋机械连接作为一种新型的连接方式，具有施工简便、连接强度高等优点，逐渐得到了广泛应用。

1.2 目的本报告旨在探讨钢筋机械连接的原理、优缺点以及在实际工程中的应用情况，为相关工程技术人员提供参考。

二. 原理钢筋机械连接是通过特定的连接器件将两根钢筋连接在一起。

常用的连接器件有机械套筒、螺旋螺栓、膨胀螺栓等。

机械套筒连接器件由内外两个套筒组成，分别套在要连接的两根钢筋上，然后利用压力将两根钢筋连接在一起。

螺旋螺栓连接器件则是通过螺纹连接钢筋，膨胀螺栓连接器件则借助膨胀机构将钢筋连接在一起。

钢筋机械连接的原理是通过连接器件将两根钢筋紧密连接，形成一体化结构。

连接器件的形状和材料的选择对连接强度和连接效果有重要影响。

三. 优缺点3.1 优点•施工简便：钢筋机械连接不需要进行复杂的焊接工艺，施工过程简单，可以提高工作效率。

•连接强度高：钢筋机械连接的强度主要依赖于连接器件的设计和材料选择，可以达到或超过传统的连接方式。

•易于维护：钢筋机械连接可以方便地进行检查和维护，如果连接件损坏或失效，可以拆卸和更换。

3.2 缺点•成本较高：相比传统的连接方式，钢筋机械连接的成本较高，主要是由于连接器件的制造成本较高。

•设计要求较高：钢筋机械连接的设计需要考虑多方面的因素，包括连接强度、连接稳定性、连接材料等，设计要求较高。

四. 应用情况钢筋机械连接在建筑工程中得到了广泛应用，特别是在大跨度、大高度和抗震要求较高的工程中。

例如，高层建筑的主体结构、桥梁工程、隧道工程等都广泛采用了钢筋机械连接。

在实际应用中，钢筋机械连接需要根据具体的工程需求进行设计和选择合适的连接器件。

同时，在施工过程中需要严格按照设计要求进行连接，保证连接的质量和可靠性。

GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
钢筋机械连接接头检验报告汇总表
GD2301051口口
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
钢筋机械连接接头检验报告汇总表
GD2301051口口
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：。

第页共页
钢筋机械连接试验检测报告JB011002试验室名称：报告编号：工程名称工程部位/用途
施工单位监理单位
样品名称规格型号
生产厂家/产地代表数量
取样地点样品描述
报告日期试验日期
试验依据判定依据
主要仪器设备
及编号
套筒长度（mm）套筒直径（mm）
试验编号
公称
直径
（mm）
公称
面积
（mm²）
抗拉强度（MPa）断口
距套
筒距
离
（mm）
断裂
形式
试验
结果
ⅠⅡⅢ
技术
指标
检测
结果
技术
指标
检测
结果
技术
指标
检测
结果
检测结论：监理意见：
备注：
试验：审核：签发：日期：年月日（专用章）。

钢筋机械连接质量标准和检验办法1.接头的型式检验1.1接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个等级：I级：接头抗拉强度等于被连接钢筋实际抗拉强度或不小于1.10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍，残余变形较小并具有延性及反复拉压性能。

1.2 下列情况时应进行型式检验：1、确定接头性能等级时；2、材料、工艺、规格进行改动时；3、型式检验报告超过4年时；4、业主提出需做型式检验的要求时；5、国家质量监督机构提出需做型式检验的要求时。

1.3接头的现场检验应按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应500个位一个验收批进行检验与验收，不足500个也应作为一个检验批。

1.4每种型式、级别、规格、材料、工艺的钢筋机械连接接头，形式检验不应小于9个：其中单向拉伸试件不应小于3个，高应力反复拉压试件不应小于3个，大变形反复拉压试件不应小于3个。

同时应另取3根钢筋试件做抗拉强度试验。

全部试件应在同一根钢筋上截取。

1.5 钢筋套筒做型式检验报告时的试验（见表A）1、接头单向拉伸时的强度和变形时接头的基本性能；2、高应力反复拉压性能（风荷载及小地震情况下承受高应力反复拉压的能力）；3、大变形反复拉压性能（结构在强烈地震情况下钢筋进入塑性变形阶段接头的受力性能）。

表A 接头试件型式检验的加载制度1.6 用于形式检验的套筒接头试件应散件送达检测单位，由型式检验单位或在其监督下使用效核用扭力扳手效核拧紧扭矩，拧紧扭矩值应符合表B规定：表B直螺纹接头安装时的最小拧紧扭矩值1.7 型式检验的试验方法1.7.1 强度检验：每个接头试件的强度实测值均应符合表C中相应接头等级的强度要求：表C 接头的抗拉强度表D规定:表D 接头的变形性能1.7.3 型式检验应由国家、省部级主管部门认可的检测机构进行，并出具检验报告和评定结论。
