个人经验分享AD绘制PCB（入门教程）AD（Altium Designer）是一款专业的电子设计自动化软件，广泛应用于PCB（Printed Circuit Board）设计领域。

对于初学者而言，学习AD绘制PCB可能会感到有些困难和复杂。

但只要掌握一些基本的概念和操作，就能够快速入门并绘制出自己的第一个PCB设计。

首先，我们需要了解一些基本概念：1.PCB：印刷电路板，用于电子器件的支撑平台和导电媒介。

2.元件：电子器件的符号和封装，如电阻、电容、晶振等。

3.网络：连接元件的导线或线段，用于传输信号。

4.封装：元件的物理尺寸和引脚位置。

5.设计规则：布线和排版时需要满足的要求和限制。

接下来，我将分享一个简单的PCB设计入门教程，帮助初学者快速上手AD绘制PCB：1.准备工作：在开始绘制PCB之前，我们需要准备好以下工作：-一台安装好AD软件的电脑-元件库：包含我们需要使用的元件符号和封装。

-器件清单：列出需要使用的元件和其数量。

2.创建新项目：打开AD软件，新建一个项目，并选择合适的文件夹保存项目文件。

3.添加元件库：在AD软件中，我们可以导入元件库以供使用。

常用的元件库包括AD自带的库和第三方提供的库。

在AD软件中，选择Tools -> Preferences -> DXP Preferences，选择Libraries，点击Install按钮导入所需的元件库。

4.绘制原理图：在AD软件中，打开Schematic页面，开始绘制原理图。

-选择合适的元件符号并放置在原理图中。

- 连接元件之间的网络。

选择Place -> Net和Place -> Bus命令来连接元件。

- 添加器件封装信息。

选择Place -> Part命令并选择相应的封装。

5.生成PCB：在完成原理图设计后，我们可以将其转化为PCB布局。

- 在AD软件中，打开PcbDoc页面。

- 点击Project -> Import Changes from Schematic命令，将原理图信息导入PCB布局中。

ad画pcb教程AD画PCB（Printed Circuit Board）教程是一项基于电子设计自动化工具的教程，旨在向初学者介绍如何使用AD（Altium Designer）软件来设计和绘制电路板。

AD是一种功能强大的EDA（Electronic Design Automation）工具，它提供了一种集成的设计环境，用于创建和管理电子设计的各个方面，包括原理图设计、PCB布局和制造文件输出等。

使用AD，您可以在一个软件平台上完成整个设计流程，大大提高了工作的效率和精确度。

首先，我们需要了解AD软件的界面和基本工具。

AD提供了一个直观的用户界面，包括工具栏、项目导航器、属性编辑器和绘图区等。

您可以通过拖放方式添加元件和线路，进行布局和连接。

此外，AD还提供了各种工具，如布线工具、模拟和数字仿真工具、3D预览等，以帮助您完成设计。

其次，我们需要学习如何创建原理图和添加元件。

在AD中，原理图是设计电路的基础，它是通过添加和连接元件来构建的。

您可以从AD的元件库中选择所需的元件，并将其拖放到原理图中。

然后，使用导线工具将元件连接起来，形成电路图。

在添加元件和连接线路时，应注意遵循正确的电路规则和标准。

接下来，我们需要进行PCB布局设计。

布局设计是将原理图中的元件和线路转换为PCB上的物理布局的过程。

在AD中，您可以使用自动布线工具将原理图中的元件自动放置在PCB 上，并自动创建连线。

此外，您还可以手动调整元件的位置和布局，以满足特定的电路需求。

完成布局设计后，您可以进行布线和信号完整性分析，以确保电路的性能和可靠性。

最后，我们需要学习如何生成制造文件输出。

一旦完成PCB设计，您可以使用AD提供的制造文件输出工具将设计导出为制造所需的文件格式，如Gerber文件、钻孔文件和BOM（Bill of Materials）等。

这些文件将用于生产PCB板材和元件组装，因此正确的输出文件是保证PCB制造和组装质量的关键。

AltiumDesignerPCB制作教程-图文(精)图1.1 图1.2 1. PCB 创建、编辑、输出(举例1.1 创建PCB打开工程my pcb.prjpcb, 其中原理图已经绘制完毕. 右键点击mypcb.prjpcb,在弹出菜单中选择“Add new to project\PCB”, 并使用 “Saveas”命令重新命名.1.2 定义PCB 边框1.2.1 面板选项设定: 选择菜单命令 “Design\Board option…”, 打开设定界面. 如图1.1 Unit:设定单位为Metric(米制:设定边框时较方便.Electrical Gird: 选该项,电气连接不受网格限制.Designator display: 显示元件的物理或逻辑标号.1.2.2 设定原点:选择命令 “Edit\origin\set” ,在PCB 上设定原点.1.2.3 设定边框:把层设定到Keep out layer,再使用 “Design\boardshape \refine board shape” 命令, 这时PCB 显示为绿色.使用鼠标绘制一个封闭多边形作为PCB 边框. 在走线时使用 “space”或“shift+space”键在 “直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得. 然后再使用 “Place\line” 命令沿边框绘制封闭对边形, 设定电气范围.1.3 从原理图导入信息到PCB1.3.1 编译原理图:点击窗口左边Project 面板,在弹出窗口中右键点击工程名 “my pcb.prjpcb”,选择命令“compile pcb project my pcb.prjpcb”. 对原理图编译.图 1.2 如果有错误、警告,会在弹出的message 框中显示, 双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编译修改,直至没有错误.(如果有些错误不影响PCB 布线,可以不修改.1.3.2 导入信息到PCB:在原理图界面下选择命令 “Design\updatePCB document ??.pcbdoc”. 出现如图 1.3所示的对话框.在该对话框中依次显示添加的元件、网络、网络组、room 等, 可以对每个单元选择添加或不添加. 然后依次选择 “Validate changes” “executechanges”命令,把相应元素导入PCB,如出现错误,则按提示进行相应的修改. 导入结果如图1.4.图1.3图1.41.4 编辑PCB1.4.1 元件布局: 鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件. 可以使用 “Edit\Align\...”命令对元件排列.1.4.2 布线: 元件布局完成后,就可以布线了. 使用place菜单下的命令或使用图标都可以布线. 在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3 铺铜及管理: 使用命令 “place\polygon pour…” 或快捷图标打开铺铜管理. 图1.5图1.5在这里可以设定铜皮模式(实心或镂空, 设定连接网络等. 在 “Min prim length” 中的值不能太小,不然会影响电脑速度.点击OK后就可以在PCB上绘制铺铜多边形了. 图1.6图1.6图1.71.5 规则检测:使用命令 “Tools\design rul es check…” 对PCB 设计进行错误检测. 出现错误的地方会以绿色高亮显示.对相应的错误进行修改,编辑,直到没有错误为止.1.6 Gerber 文件输出:1.6.1 使用菜单 “File\Fabricationoutputs\ gerber files”, 打开gerber设定界面. 图1.7General: 可以设定单位和精度Layer: 设定相关输出层Drill drawing:设定钻孔Apertures: 设定光圈设定好以后再点击OK,生成的文件在工程面板中相应的工程下Generated 目录下.1.6.2 使用菜单 “File\fabricationoutputs\NC drill files” 生成数据钻孔文件.1.6.3 在工程文件所在的目录下找到子目录 “project output for ???”,把里面的文件压缩打包,就可以送厂家制造PCB 了.2. PCB 优先选项设定PCB优先选项设定对话框设定和PCB操作相关的参数,可以通过Tools\preferences命令进入.这些设定会保存在系统环境中,打开不同的PCB会使用相同的设定项.2.1 GeneralOnline DRC:实时错误检测选择Snap to center: 移动焊盘和过孔时,鼠标定位于中心.移动元件时定位于参考点.移动走线时定位于顶点Double click Runs Inspector:双击打开Inspector, 而不是通常的属性对话框Remove duplicates:在输出数据时移去属性相同的元素Confirm Global edit: 确认全局编辑Protect locked objects: 锁定元素不能移动Click clears selection: 单击鼠标清除选择Shift click to select:Shift+click组合键选择相应元素(建议选择元件,铜皮等较大元素 Smart track Ends: 设定鼠线的显示方式Undo/Redo: 设定次数(建议设定较小数值,大数值对内存要求比较高Rotation Step: 设定旋转角度Cursor type: 设定鼠标形状Comp Drag:设定移动元件时连接的走线是否一起拖动Autopan options:设定平移窗口的类型Polygon repour:设定重新铺铜的一些属性2.2 DisplayUse DirectX:使用6.3版图形引擎,处理图形速度增加20倍Convert special String:转换特殊字符.(如时间,日期等Redraw layers:在层切换时重新刷新屏幕Transparent layers:透明层选项Use alpha blending: 选择该项,当元素重叠时会以半透明方式显示High light in Full:以高亮方式显示选择的目标Use net color for highlight: 使用网络特有颜色高亮显示网络Use transparent mode when masking:筛选时使用半透明模式Apply Mask during interactive editing:布线时灰色显示不活动网络Apply highlight during interactiveediting:布线时高亮显示活动网络(不推荐使用Draft threshold:当线宽或字符小于设定值时以外形轮廓显示Plane drawing:设定平面层显示的方式, 选择 “outlined layercontrol”或“outlined netcontrol”时,以负片格式显示,如一段走线表示这一段没有铜皮. “solid net color” 则以半透明的方式显示平面层上的网络2.3 Board Insight displayPad and Via display options: 显示焊盘,过孔的网络名和标号等Use smart display color: 智能控制显示的字符大小Net names on Tracks: 网络名在走线上显示的模式Single layer mode: 设定单层的显示模式2.4 Board Insight modeDisplay: 设定显示时的各种参数Visible display modes:Cursor location: 当前鼠标位置Last click delta: 鼠标移动变化量. 在绘制边框和放置元件时比较方便其他选项可以按需设定,在下面的图形中可以预览显示效果2.5 Interactive routingInteractive routing conflict resolutionNone: 没有反映Stop at first conflicting object: 停止在第一个有冲突的地方Push conflicting object: 推移有冲突的对象Smart connection routing resolutionNone: 没有反映Stop at first confliction object: 停止在第一个有冲突的地方Walk around controlling object: 绕过有冲突的对象Interactive routing options90/45: 把拐角模式限制在90/45模式下Restricttocomplete: 在智能布线时自动完成布线AutoAutomatically terminate routing: 布完一个网络时自动结束Automatically remove loops: 自动移去网络环路Interactive routing width/via source选择走线宽度和过孔的大小.布线时按shift+W 快捷键可以弹出预设线宽选择框. 放置过孔时按TAB键可以弹出过孔属性对话框.3. 工作环境设定3.1 颜色设定使用菜单“Design\board layer & color…” 或快捷键 “L”进入颜色管理界面.在这儿可以设定相应的层的颜色.3.2 层设定Signal layer:总共有32层信号层可以选择.可以放置走线,Fill, 文字,多边形(铺铜等.主要分为以下三种: Top signal layer, Inner signal layer, Bottom signal layer.Internal Planes:平面层,总共可以设16层, 主要作为电源层使用,也可以把其他的网络定义到该层. 平面层可以任意分块,每一块可以设定一个网络.平面层是以“负片”格式显示,比如有走线的地方表示没有铜皮.Top/Bottom over layer用来显示字符和元件边框等. 又叫 Silkscreen layer.Mechanical layer:机械层主要放置制造和安装信息,比如纬度,排列,标号和其他信息.Solder mask/paste mask这两层主要生成焊盘过孔焊接相关信息. 一般自动生成.Keep out layer:这层主要定义pcb边界,比如可以放置一个长方形定义边界,则信号走线都不会穿越这个边界.在该层还可以放置其他对象,则其他层的对象都不能穿越这些对象.选择菜单“Design\layer stack manger…” 打开层设定对话框, 按钮 “Add layer”增加中间信号层, “Add plane”增加中间平面层. 还可以设定层对. 现在左下角menu 还可以选择预设选项.4. 设计规则设定选择命令 “Design\rules…”打开规则设定对话框,可以对间距、路由、元件放置等规则设定.图4.14.1 Electrical Clearance选择Electrical\clearance下clearance分支,也可以右键点击clearance,在弹出菜单中选择New rules, 新建一个规则. 在右侧可以设定不同对象之间的间距.All:所有电气元素Net:指定网络Net class: 网络组Layer:层Net and Layer:指定层上的网络Advanced:高级设定,点击query builder 按钮进入设定框. 如图4.2图4.2在左边窗口有不同对象的选项,如选择 “Object kind is”, 中间选择 “Poly”, 则选中了多边形铺铜的对象. Query 语句中出现相应的语句 “IsPolygon”.再设定另一个对象的范围,如 “all”,则设定了多边形和全部电气元素之间的间距.4.2 Routing 规则设定选择Routing\clearance 分支就可以设定走线宽度,过孔大小等规则.如图4.3,图4.4对不同的网络设定不同的线宽和不同的过孔大小.图4.3图4.44.3 元件间距设定选择 Placement\component clearance, 设定元件之间的间距. 图4.5 Quick check: 包含所有基本元素的最小多边形Multi layer check: 包含插列元件在对应层的影响.Full check: 使用元件基本元素真实占用的多边形Use component Bodies:只检测元件的基本元素和其他元件之间的间距图4.5图 5.1图5.35. PCB 编辑高级应用5.1 常用命令快捷键定义5.1.1在菜单条空白处点击右键,在弹出菜单中选择Customize…图5.15.1.2 在弹出的窗口中左边选择Place, 右边选择Interactive routing, 并双击.图5.25.1.3 在弹出的属性框中的快捷键选项中填入你喜欢的快捷键,如数字 “1”.5.1.4 点击OK,关闭窗口. 在PCB 界面下按1键进入 “Place\interactive routing” 命令状态.图5.25.1.5 点击菜单条上 “PCB shortcuts” 下拉菜单, 选择 “Next signallayer”,双击打开属性对话框,在快捷键框中可以填入快捷键. 如数字 “3”. 这样在PCB 界面下按 3 就能层切换了.图5.4 5.2 对象快速定位5.2.1 使用 PCB 面板打开项目My PCB.priPCB, 并编译.点击左边PCB 面板,上面可以选择对象类型如 “Nets” “Components”等,点击下面的元件或网络,则系统会自动跳转到相应的位置.5.2.2 使用过滤器选择批量目标5.2.2.1 点击左边 PCBfilter 面板, 选中 Helper 按钮, 则打开query helper 对话框, 如图5.55.2.2.2 选择 “Object type checks” 下 “IsText”,然后点击AND, 再选择 “Layer objects” 下 “OnTopsilkscreen”, 则在上面Query 框中出现语句 “IsText And OnTopsilkscreen”.5.2.2.3 中间 “+,-, Div,Mod,And” 等符号可以组合成复杂条件语句.5.2.2.4 点击OK, 返回filter 面板.把select 选项选上,点击Apply, 就可以选择全部在丝印层上的所有文字了. 图5.5--- 结束 ---。

AltiumDesignerPCB制作教程-图文AltiumDesignerPCB图文(精)LT制作教程-1.2.2设定原点:选择命令“Edit\origin\set” ,在PCB上设定原点.1.2.3设定边框:把层设定到Keep out layer,再使用“Design\boardshape \refine board shape”命令,这时PCB显示为绿色.使用鼠标绘制一个封闭多边形作为PCB边框.在走线时使用“space”或“shift+space”键在“直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得.然后再使用“Place\line”命令沿边框绘制封闭对边形,设定电气范围.1.3从原理图导入息到PCB1.3.1编译原理图:点击窗口左边Project面板,在弹出窗口中右单击关键项目名称“mypcb.prjpcb”并选择命令。

“编译pcb项目mypcb.prjpcb”。

原则图编译.图1.2如果有错误、警告,会在弹出的message框中显示,双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编翻译，直到没有错误。

(如果有些误差不影响PCB布线,可以不修改.1.3.2导入息到PCB:在原理图界面下选择命令“Design\updatepcb文档？pcbdoc"。

如图1.3所示所示的对话框.在该对话框中依次显示添加组件、网络、网络组、房间等。

可以为每个单元格添加或不添加。

然后依次选择“验证更改”执行。

changes"命令，将相应的元件导入pcb。

如有错误，根据提示进行相应修改。

导入结果如图1.4所示。

图1.3图1.41.4编辑PCB1.4.1元件布局:鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件.可以使用“Edit\Align\...”命令对元件排列.1.4.2布线:元件布局完成后,就可以布线了.使用place菜单下的命令或使用图标都可以布线.在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3镀铜与管理3360使用命令“place\polygonpour…”或快捷图标打开镀铜管理。

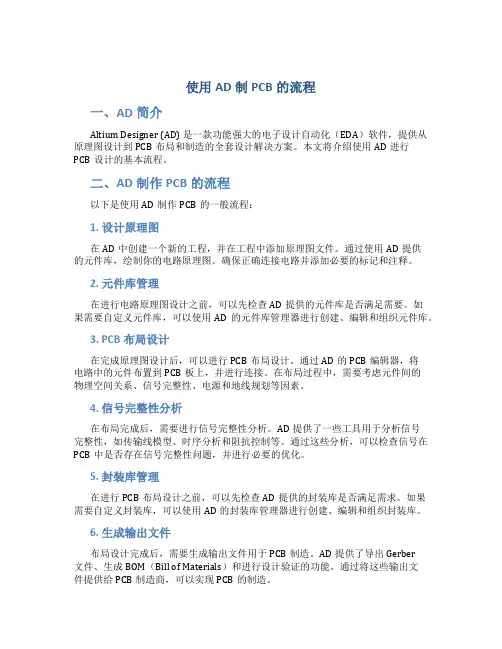

使用AD制PCB的流程一、AD简介Altium Designer (AD) 是一款功能强大的电子设计自动化（EDA）软件，提供从原理图设计到PCB布局和制造的全套设计解决方案。

本文将介绍使用AD进行PCB设计的基本流程。

二、AD制作PCB的流程以下是使用AD制作PCB的一般流程：1. 设计原理图在AD中创建一个新的工程，并在工程中添加原理图文件。

通过使用AD提供的元件库，绘制你的电路原理图。

确保正确连接电路并添加必要的标记和注释。

2. 元件库管理在进行电路原理图设计之前，可以先检查AD提供的元件库是否满足需要。

如果需要自定义元件库，可以使用AD的元件库管理器进行创建、编辑和组织元件库。

3. PCB布局设计在完成原理图设计后，可以进行PCB布局设计。

通过AD的PCB编辑器，将电路中的元件布置到PCB板上，并进行连接。

在布局过程中，需要考虑元件间的物理空间关系、信号完整性、电源和地线规划等因素。

4. 信号完整性分析在布局完成后，需要进行信号完整性分析。

AD提供了一些工具用于分析信号完整性，如传输线模型、时序分析和阻抗控制等。

通过这些分析，可以检查信号在PCB中是否存在信号完整性问题，并进行必要的优化。

5. 封装库管理在进行PCB布局设计之前，可以先检查AD提供的封装库是否满足需求。

如果需要自定义封装库，可以使用AD的封装库管理器进行创建、编辑和组织封装库。

6. 生成输出文件布局设计完成后，需要生成输出文件用于PCB制造。

AD提供了导出Gerber文件、生成BOM（Bill of Materials）和进行设计验证的功能。

通过将这些输出文件提供给PCB制造商，可以实现PCB的制造。

7. PCB制造和组装将生成的Gerber文件提供给PCB制造商进行PCB制造。

在PCB制造完成后，可以进行元件的贴片组装。

将元器件按照BOM表的要求焊接到PCB上，完成PCB 的组装。

三、总结使用AD制作PCB的流程包括设计原理图、元件库管理、PCB布局设计、信号完整性分析、封装库管理、生成输出文件和PCB制造和组装等步骤。

AD10 PCB绘制1、先绘制原理图~ 网络报表~ pcb布局~ 布线~ 检查~手工调整2、新建pcb文件a、文件~ 新建pcbb、File ~ pcb board wizard，当然还有pcb模板（pcbtemplates）,原理图、工程文件可类似创建3、在pcb界面，去掉白色外围，右键~ options ~ board options显示页面选项4、pcb ~ board insight ,微距放大，看到局部信息，可封装编辑5、选择网络，edit ~ select ~ net ，点击元件即可显示该元件所在网络6、Edit ~ change 改变元器件属性7、Edit ~Slice tracks 切割线8、View Flip board 水平翻转pcb板，顶层与底层翻转9、Edit ~ align 对齐操作10、Edit ~ origin 设置参考点11、Edit ~ jump 跳转12、Edit ~ find similar objects 查找相似元件，统一修改封装13、Edit ~ refresh 更新14、Pcb ~ 3D可视化三个角度查看pcb板15、View ~ toggle units ，切换单位英制~米制16、Design ~ rules 规则设计pcb规则17、Design ~ board shape pcb 板外形设计a、redefine board shape 重新定义pcb的外形b、move board shape 移动pcb板18、Design ~ layer stack manger 层堆积管理器19、board ~ layers Pcb 板的管理设计20、生产pcb 元件库，design ~ make pcb library ，生产pcb元件库21、Tool ~ design rule check ，设计规则检查，对pcb板进行检查22、Tool ~ Browse violations ,浏览规则检查23、Tool ~ manage 3 D bodies…. 管理3D模型24、Tool ~ un-route 拆除布线，或者网络25、Tool ~ density map 图密度查看pcb布线密度26、Tool ~ re-annotate 重新标号、注释27、Tool ~ 从pcb库更新，库文件元件封装有改动，更新至pcb板28、Tool ~ cross probe 交叉探针，用于pcb图元件封装图与原理图切换29、Tool ~ teardrops 泪滴，增强导线与焊盘的连接性，30、Tool ~ preference 参数设置31、不同层之间的切换，ctrl+shift+滑轮32、Reports ~ measure primitives ，测量某一元件或导线的长度33、Report ~ measure selected objects ,先选中物体，进行测量34、从原理图导入pcb，一般由于以下两点导致无法成功a、某一元件无封装b、对应的封装库未导入35、层的概念a、Top Layer 顶层b、Bottom Layer 底层c、Mechanical 机械层d、Top overlay 顶层丝印层e、Bottom overlay 底层丝印层f、Top paste 顶层焊接层g、Bottom paste 底层焊接层h、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
