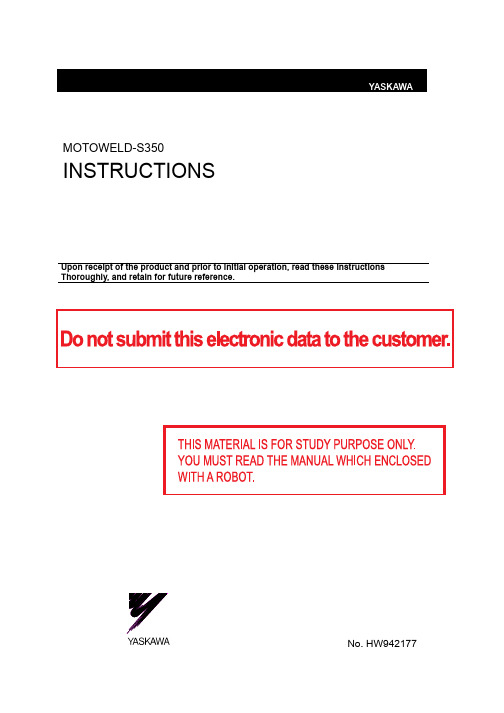

s350焊机英文说明书

(3) Connecting control cable
Connect the front connector to the control cable of a wire feeder and connect the interface connector to control cable of a robot.
2.3 Wind Shielding and Ventilation For outdoor use or in cases where a fan is used, take wind protecting measures to prevent direct wind on the arc.
2.4 Required Power Supply Conditions and Cable Sizes The rated power supply voltage for this welder is three-phase 200/220V(AJ -Switch type), 220V(1E), 380V(2E), 415V(3E), 440V(4E).The welder supports a voltage compensation
(1) Connecting power supply Junctions should be securely insulated. See fig.2-1.
(2) Connecting blocks in the welder See fig.2-2. For CO2 gas or MAG gas arc welding , connect the base metal to the minus cable and connect the torch (wire) to the plus cable. (This is called reverse polarity or electrode positive.)

ZHCH350三相电能质量分析仪产品说明书

ZHCH350便携式电能质量分析仪产品使用手册武汉中智诚电力设备有限公司Wuhan ZhongZhiCheng Power Equipment Co., Ltd目录前言 (3)一、功能特点 (3)二、技术指标 (5)三、结构外观 (6)四、液晶界面 (8)五、使用方法 (17)六、电池维护及充电 (22)七、注意事项 (22)八、运输、贮存 (23)九、售后服务 (23)前言电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。

电能质量问题主要由终端负荷侧引起。

例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。

随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。

电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。

给用电网络造成影响或者说是用电污染。

造成电压不稳、过电压、产生谐波等。

谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。

谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。

这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。

因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、稳定、经济运行有着非常积极的意义。

另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。

目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。

电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。

要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。

翰辰说明书HC500

附录 ..........................................简单应用举例 ....................................................... 79 附录二外型及安装尺寸 ..................................................... 85
● 请勿对变频器内部的零部件进行耐压测试，这些半导体零件易受高压损毁。 ● 绝不可将变频器输出端子 U.V.W 连接至交流电源。 ● 正在通电或断开电源不久，变频器和制动电阻处于高温状态，请不要接触它们，以免
引起烫伤。 ● 各个端子上所加的电压只能是使用手册上所加的电压，以防止爆裂，损坏等等。 ● 变频器主电路板 CMOS、IC 易受静电影响及破坏，请勿触摸主电路板。 ● 只有合格的专业人员才可以安装、调试及保养变频器。 ● 变频器报废请按工业废物处理，严禁焚烧。 ● 变频器长时间保存后再使用，使用前必须进行检查和试运行。 ● 变频器可以容易地进行高速运行的设定，更改设定之前，检查电机和机械特性是否进
保修及服务................................................................. 88
No.1 安全注意事项
NO.1 安全注意事项
1.1 拆箱检查
图 1-1 变频器铭牌说明
1
NO.1 安全注意事项
1.2 安装
图 1-2 变频器型号说明
1.3 使用
NO.3 配线.................................................................. 6
3.1 主回路端子排列 .......................................................... 6 3.2 控制端子排列 ............................................................ 6 3.3 主回路端子说明 .......................................................... 6 3.4 控制端子说明 ............................................................ 7 3.5 跳线功能说明 ............................................................ 7 3.6 基本配线图 .............................................................. 9

三汇示波器说明书(Ver1.0)

5.3.1 XY格式............................................................................. 24 5.4 菜单框和菜单框选择按钮............................................................ 25 5.5 水平控制..................................................................................... 26
DST4000 和 DST1000 系列数字存储示波器用户手册
i
目录
5.1 显示区 ........................................................................................ 20 5.2 信息区域..................................................................................... 23 5.3 波形显示..................................................................................... 23
三汇系列产品
DST4000 和 DST1000 系列数字存储示波器
Version 1.0
杭州三汇科技有限公司 www.
目录
目录
目录 ...........................................................................................................i 版权申明 .......................................................................................................................................................................v 第 1 章安全事项......................................................................................... 1

VICTOR350红外热像仪用户手册V1.1

VICTOR 350红外热像仪用户手册深圳市驿生成功科技!警告、小心和注意定义警告代表可能致令人身损害或死亡的危险情况或行为。

小心代表可能以致热像仪受损或数据永久丧失的情况或行为。

注意代表对用户适用的提示信息。

重要信息–使用仪器前请阅读小心–因热像仪使用特别矫捷的热感觉器，因此在任何情况下〔开机或关机〕不得将镜头直接对准强烈幅射源〔如太阳、激光束直射或反射等〕，否那么将对热像仪造成永久性损害！小心 - 运输期间必定使用原配包装箱，使用和运输过程中请勿强烈摇晃或碰撞热像仪。

小心–热像仪储蓄时建议使用原配包装箱，并放置在阴凉无聊，通风无强烈电磁场的环境中。

小心 -防范油渍及各种化学物质沾污镜头表面及损害表面。

使用达成后，请盖上镜头盖。

小心 -为了防范数据丧失的潜藏危险，请经常将数据复制〔后备〕于计算机中。

注意 -在精确读取数据前，热像仪可能需要3-5 分钟的预热过程。

注意 -每一台热像仪出厂时都进行过温度校正，建议每年进行温度校正。

小心 -请勿擅自翻开机壳或进行改装，维修事宜仅可由本公司授权人员进行。

目录!警告、小心和注意 .................................................................................错误 ! 不决义书签。

1简介 ..................................................................................................错误 ! 不决义书签。

标准配置 ............................................................................................错误 ! 不决义书签。

可选配置 ............................................................................................错误 ! 不决义书签。

S350X烤箱使用说明书

如果将烤箱安装在一个柱形的空间内（如图一至二所示），应在烤箱的顶部和各侧面留出至少 80 至 90 毫米的空间。按图一所示，将边框内侧的四个螺丝 A 拧紧。如果将烤箱安装在一个活动的台面下，应按图一所示（见 B）在烤箱的后部和底部留出足够的空间。
切勿在安装烤箱时抬起烤箱门。在打开烤箱门时，应避免用力过猛。
6.3 烤架烹调法功能选择项目温度调节范围
250℃
可以使食物迅速着色。建议将平底锅放在最高层的导轨上。如果是在短时间内烤制少量食物，应将格栅放在由下面数第四层导轨上。如果是长时间使用烤架进行烤制，应根据食物的体积将其放在最底部的导轨上。
防止烤箱内的蒸汽造成任何问题，应分两步将烤箱门打开：先半开（大约 5 厘米）4 到 5 秒钟，在完全打开。尽可能快速的将食物取出，以免烤箱门打开，使烤箱内部温度降低而影响食物的口味。
4.2 冷却系统该烤箱装有冷却系统，并在烤箱开始工作后自动进入工作状态。风扇将使空气稳定地从烤箱门的上方排出。排气在烤箱关闭后还将会继续持续较短的时间。
2.3 炉灶面与烤箱间的连接方法在安装完毕后，炉灶面应与烤箱间相连。在安装烤箱时，应预留足够空间，以便顺利完成后面的操作。按如图所示，将炉灶面的地线（黄-绿）与烤箱的接地端相连。将炉灶面插头插入烤箱顶盖内适当的插座。确保接头的颜色和标志与烤箱插
座相符。如果炉灶面装有余热指示器插头，必须将其插入右侧的活动插座。现在将烤箱整个放入橱柜中；并确保电源线放在适当位置且不与烤箱的零部件相接触。烤箱的零部件会在工作过程中变热。
在每次烤箱使用完毕后，注意检查控制旋钮总是处于零档位（关闭状态）。
不要在烤箱中放任何易燃物品：如果发生意外，可能导致起火。
在工作过程中，烤箱的温度会不断升高。注意不要触摸烤箱内部的发热装置。

松下350-500GM3说明书

型号：YD-350/500GM使用说明书● 非常感谢您购买了Panasonic 产品。

● 用前请仔细阅读本说明书并妥善保管，以备今后查阅。

● 产品序列号：YD-350GM3HGE、YD-500GM3HGE唐山松下产业机器有限公司数字IGBT 控制 MIG/MAG 弧焊电源TSM85196■ 特性● 采用LED 数字显示，轻触按键操作，操作更直观，更方便。

z 送丝装置采用闭环反馈控制，送丝速度更稳定，再现性好。

z 可以存储、调用9种焊接规范，初学者可以轻松焊接。

z强化了可移动性能、紧固性、防尘性。

■ 适用焊接方法●３种焊接方法选择。

（１）ＣＯ２焊接（２）ＭＡＧ焊接（３）不锈钢ＭＩＧ焊接z Y D-350GM3HGE 可以使用的焊接方法。

母材材料焊丝材料保护气体丝径（mm）0.8 0.9 1.0 ＣＯ２1.2 0.8 0.9 1.0 实心焊丝ＭＡＧ 1.2 ＣＯ２ 1.2 碳钢药芯焊丝ＭＡＧ 1.2 0.8 0.9 1.0 实心焊丝ＭＩＧ1.2 0.9 ＣＯ２ 1.2 不锈钢药芯焊丝ＭＡＧ1.2z Y D-500GM3HGE 可以使用的焊接方法母材材料焊丝材料保护气体丝径（mm）1.2 1.4 ＣＯ２1.6 1.2 1.4 实芯焊丝ＭＡＧ1.6 1.2 1.4 ＣＯ２ 1.6 碳钢药芯焊丝ＭＡＧ1.2 1.2实芯焊丝ＭＩＧ 1.6 1.2 不锈钢药芯焊丝ＣＯ２1.6MAG：80% Ar + 20% CO 2 MIG：98% Ar + 2% O 2目录使用前准备1.安全注意事项······················1-12.敬请遵守的安全事项················2-13.搬运、安装场所、电源设备··········3-1■搬运····························3-1■安装场所························3-1 ■电源设备························3-1 4.机器构成··························4-1■焊接施工必要的器材··············4-1 ■电缆连接························4-2 5.各部位的名称和功能················5-1■电源开关(ＮＦＢ)················5-1 ■输出接线部分····················5-1 ■操作面板························5-2 ■后面板··························5-5 ■控制板··························5-6连接6.连接······························6-1■输出侧的连接····················6-1 ■送丝装置控制电缆的连接··········6-1 ■母材(－)电压检出线的连接········6-2 ■电源输入的连接··················6-2使用方法7.焊接施工前・后的作业··············7-1■操作前的准备····················7-1 ■操作后的作业····················7-1 8.操作······························8-1■｢详细｣的设定・确认··············8-1 ■焊接条件的｢调用｣和｢存储｣········8-2 ■焊接的准备······················8-3 ■焊接····························8-4 9.负载持续率························9-1应用性能10与其他设备的连接·················10-1 ■YD-350GM3HGE/YD-500GM3HGE······10-1 检查11.日常检查··························11-1■焊接电源（本产品）···············11-1 ■电缆····························11-1 ■除本产品外······················11-1 12.定期检查··························12-1■检查内容························12-1 ■在耐压试验和绝缘电阻测试中应注意的问题······················12-2故障及排除13.故障及排除························13-1■异常代码························13-1 ■焊接故障时的检查项目············13-3 ■查明原因后的处理················13-3技术资料14.参数规格··························14-1■技术规格························14-115.部品配置图························15-116.部品明细表························16-117.电路图····························17-1■YD-350GM3HGE····················17-1 ■YD-500GM3HGE····················17-418.外形尺寸图························18-119.焊接条件表························19-120.用语解说··························20-121.焊接条件记录表····················21-122.有毒有害物质或元素说明············22-1安全使用说明务请遵守下述安全对策,详细阅读使用说明书正文1．必须由电气人员按相关规定进行接地。

SHP350系列AC-DC电源设备说明书

SHP350 Series•420 W High Line Output Power•Rugged Industrial Construction•Variable Speed Fan for Noise Reduction•-40 °C to +70 °C Operation• 5 V Standby•AC OK, Remote On/Off and Active Current Share•Screw Terminals•SEMI F47 Compliant• 3 Year WarrantyThe SHP350 AC-DC power supply provides upto 420 W of output power in a compact rugged mechanical package, suitable for a range of industrial applications.The unit comprises of a main output with voltages from 12-48 VDC and a 5 VDC standby supply which can be utilitsed with the signals and control features of the unit to provide detection of loss of AC input and remote on/off control.Multiple units can be used in parallel via the current share facility, providing higher power solutions. Inherently low earth leakage current, and conducted EMC compliance to Class B also simplify higher power system design.Packaged in a compact 7” (178 mm) x 3.6” (91 mm) x 2.1” (53 mm) and carrying IEC60950 family safety approvals, the SHP350 has a load dependant variable speed fan, is fully protected with overtemperature shutdown and provides -40 ºC start up and full power from -20 ºC to 50 ºC and 50% power at +70 ºC.Models and RatingsInput Voltage (VAC)Output CharacteristicsOutput Overload CharacteristicFigure 2Typical V1 Overload Characteristic (SHP350PS12 shown)024********5101520253035Output Current (A)O u t p u t V o l t a g e (V )Unit enters hiccup modeEfficiency vs LoadSignals & ControlSHP350PS12Figure 30%10%20%30%40%50%60%70%80%90%102030405060708090100Load (%)E f f i c i e n c y0%10%20%30%40%50%60%70%80%90%102030405060708090100Load (%)E f f i c i e n c ySHP350PS48Figure 4Figure 5AC OK/Power FailRemote On/Off (Inhibit)Signals & ControlINHIBIT HIINHIBIT LOWSignal High: Power Supply OFFLow or Floating: Power Supply ONSignal High: Power Supply ONLow or Floating: Power Supply OFFSignals - Parallel Load & Current Share Connection ExampleSHP350PSXX (1)SHP350PSXX (2)SHP350PSXX (3)Figure 7Figure 8Parallel AC OK Connection Parallel Remote Inhibit ConnectionFigure 9PSU 1PSU 2PSU 8Please see figure 6.Temperature Derating CurveFigure 1050100Ambient Temperature (ºC)O u t p u t L o a d (%)Output Power (%)Electromagnetic Compatibility - EmissionsSafety Agency ApprovalsMechanical DetailsA Mounting Hole 8 places M3 x 0.50.15 (3.8) Max. PenetrationStandard Terminal BlockM4 Screw 4 Pins Standard Terminal BlockM3.5 Screw 3 PinsLOGIC CONNECTOR J3DETAIL B SCALE 2 : 1PIN 2Notes:1. Dimensions shown in inches (mm).2. Weight: 1.73 lb (0.788 kg).3. Logic connector J3 mates with JST housing PHDR-10VS and SPHD-001T -P0.5 Crimp T erminalsSHP650 Series•Rugged Industrial Construction•End Fan, Top Fan & ‘U’Channel Mechanical Options•-40 °C to +70 °C Operation• 5 V Standby•AC OK, Remote On/Off and Active Current Share•Load Dependant Variable Fan Speed•Screw Terminals•SEMI F47 Compliant• 3 Year WarrantyThe SHP650 AC-DC power supply provides upto 650 W of output power in three mechanical packages to provide installation flexibility in a range of industrial applications.The unit comprises of a main output with voltages from 12-48 VDC and two peripheral outputs providing a 12 VDC fan supply and a 5 VDC standby supply which can be utilitsed with the signals and control features of the unit to provide detection of loss of AC input and remote on/off control.Multiple units can used in parallel via the current share facility, providing higher power solutions. Inherently low earth leakage current, and conducted EMC compliance to Class B also simplify higher power system design.Packaged in a compact 8” (203 mm) x 4” (102 mm) x 2.6” (65 mm) and carrying IEC60950 family safety approvals, the SHP650 has a load dependant variable speed fan is fully protected with overtemperature shutdown and provides full power from -20 ºC to 50 ºC and 50% power at +70 ºC. Models and RatingsEnd Fan Models (-EF)1. U Channel models require a minimum of 5.5 m/s airflow from the system for coolingInput Voltage (VAC)Output CharacteristicsOutput Overload CharacteristicFigure 2Typical V1 Overload Characteristic (SHP650PS12 shown)Unit enters hiccup modeEfficiency vs LoadSignals & ControlSHP650PS12Figure 3SHP650PS48Figure 4Figure 5Figure 6AC OK/Power FailRemote On/Off (Inhibit)Signals & ControlINHIBIT HIINHIBIT LOWSignal High: Power Supply OFFLow or Floating: Power Supply ONSignal High: Power Supply ONLow or Floating: Power Supply OFFSignals - Parallel Load & Current Share Connection ExampleSHP650PSXX (1)SHP650PSXX (2)SHP650PSXX (3)Figure 7Figure 8Parallel AC OK Connection Parallel Remote Inhibit ConnectionFigure 9PSU 1PSU 2PSU 8Please see figure 6.Fan Speed ControlFigure 11100Ambient Temperature (ºC)O u t p u t L o a d (%)050F a n S p e e d (%)100255075100Output Power (%)Electromagnetic Compatibility - EmissionsSafety Agency ApprovalsMechanical Details - End Fan (Suffix -EF)Standard Terminal Block, M4 Screw, 6 Pins, 9.5 mm Center Notes:1. Dimensions shown in inches (mm).2. Weight: 2.8 lb (1.25 kg).3. J3 Mating plug: JST part no. PHDR-10VS, contact: 26-22 AWG JST part no. SPHD-001T-P0.5.Notes:1. Dimensions shown in inches (mm).2. Weight: 2.6 lb (1.2 kg).3. J3 Mating plug: JST part no. PHDR-10VS, contact: 26-22 AWG JST part no.SPHD-001T-P0.5.Standard Terminal Block, M4 Screw, 6 Pins, 9.5 mm CenterStandard Terminal Block, M3.5 Screw 3, Pins 9.5 mm CenterNotes:1. Dimensions shown in inches (mm).2. Weight: 2.4 lb (1.1 kg).3. Requires system airflow, see thermal considerations.4. J3 Mating plug: JST part no. PHR-2, contact: JST part no.SPH-002T -P0.5S.5. J3 Mating plug: JST part no. PHDR-10VS, contact: 26-22AWG JST part no. SPHD-001T -P0.5.Standard Terminal BlockStandard Terminal Block, M4 Screw 6 Pins 9.5 mm CenterThermal Considerations (U Channel)In order to ensure reliable operation in the end use application the recommended component temperatures listed should not be exceeded.Higher temperatures up to the maximum stated can be used but product lifetime may be reduced.SHP1000 Series•1200 W High Line Output Power•Rugged Industrial Construction•Variable Speed Fan for Noise Reduction•-40 °C to +70 °C Operation• 5 V Standby•AC OK, Remote On/Off and Active Current Share•Screw Terminals• 3 Year WarrantyT heSHP1000AC-DCpowersupplyprovidesupto1200Wofoutputpowerinacompactruggedmechanicalpackage,suitablefora rangeofindustrialapplications.Theunitcomprisesofamainoutputwithvoltagesfrom12-48VDCanda5VDCstandbysupplywhichcanbeutilitsedwiththe signalsandcontrolfeaturesoftheunittoprovidedetectionoflossofACinputandremoteon/offcontrol.Multipleunitscanbeusedinparallelviathecurrentsharefacility,providinghigherpowersolutions.Inherentlylowearthleakage current,andconductedEMCcompliancetoClassBalsosimplifyhigherpowersystemdesign.Packagedinacompact9.5”(241mm)x5.9”(150mm)x2.4”(61mm)andcarryingIEC60950familysafetyapprovals,theSHP1000 hasaloaddependantvariablespeedfanisfullyprotectedwithovertemperatureshutdownandprovides-40ºCstartupwithfull powerfrom-20ºCto50ºCand50%powerat+70ºC. Models and RatingsInput Voltage (VAC)Output CharacteristicsOutput Overload CharacteristicFigure 2Typical V1 Overload Characteristic (SHP1000PS12 shown)024********Output Current (A)O u t p u t V o l t a g e (V )Unit enters hiccup modeEfficiency vs LoadSignals & ControlSHP1000PS12Figure 3SHP1000PS48Figure 4Figure 5AC OK/Power FailRemote On/Off (Inhibit)Signals & ControlINHIBIT HIINHIBIT LOWSignal High: Power Supply OFFLow or Floating: Power Supply ONSignal High: Power Supply ONLow or Floating: Power Supply OFFSignals - Parallel Load & Current Share Connection ExampleSHP1000PSXX (1)SHP1000PSXX (2)SHP1000PSXX (3)Figure 7Figure 8Parallel AC OK Connection Parallel Remote Inhibit ConnectionFigure 9PSU 1PSU 2PSU 8Please see figure 6.Ambient Temperature (ºC)O u t p u t L o a d (%)Output Power (%)Electromagnetic Compatibility - EmissionsSafety Agency ApprovalsMechanical DetailsV1 AdjustmentOutput On, LED Notes:1. Dimensions shown in inches (mm).2. Weight: 2.8 lb (1.25 kg).3. J3 Mating plug: JST part no. PHDR-10VS, contact: 26-22 AWG JST part no.SPHD-001T -P0.5.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

HC-350S
HC-500S
19KVA 以上
25KVA 以上
19KVA
25KVA
的 2 倍以上
的 2 倍以上
输入保护设备
保险丝
40A
50A
电缆截面积
焊接电源输入焊接电源输出安全接地线
6mm2 以上 35mm2 以上 14mm2 以上
12mm2 以上 50mm2 以上 14mm2 以上
当工作场地比较潮湿，以及在铁板、铁架上操作时，请安装漏电保护器。请务必将本机与指定的送丝装置配套使用。 4.5 连接
-3-
三技术参数
表 1 焊机技术参数
参数
型号
额定输入电压(V)
额定输入电流(A) 输出电流调节范围（A）输出电压调节范围(V)
空载电压（V）额定负载持续率使用的焊丝直径
绝缘等级外壳防护等级
外形尺寸 (W×D×H mm) 重量（kg）
HC-350S
HC-500S
380 30 60-350
三相、50Hz
目录
一特点…………………………………………………………………2 二安全方面注意事项………………………………………………3 三技术参数……………………………………………………4 四安装和连接………………………………………………………5 五功能介绍……………………………………………7 六操作……………………………………………………………………14 七日常维护与检修…………………………………………………16 八电路图………………………………………………………18
R
无锡汉神电气有限公司
通过 ISO9001：2008 质量体系认证
使用说明书
逆变 CO2/MAG 气体保护焊机
HC-350S/500S 系列
请仔细阅读本说明书后，正确使用
为了确保安全，请由有资格者或者对电焊机非常了解的人进行本电焊机的配置、维护检查及修理。为了确保安全，请充分理解本使用说明书的内容后，确信能够安全使用，再进行本电焊机的操作。阅读后请放在有关人员在任何时候都可以看的地方，妥善保管，必要时请再次阅读。
a．接线须符合表 2 要求； b．所有接线应当接触良好；
所有裸露的带电导线用绝缘胶带进行绝缘处理； c．接好线后，请务必盖好电源线盖，并将螺钉紧固好（严禁开盖操作）； d．为了安全，请勿给输入电缆线施（拉）力。
-5-
四安装和连接（续）
以 HC-500S 焊机外部电气连接为例，请按图 1 进行电气连接。
电源开
电源关
R
3~ f1 f2
X
I20U21 ~来自防护等级: IP21S
1max
1eff
绝缘等级: F
3~380V
序号 1 2 3
名称电源线盒风机铭牌
4 自动空气开关
5 加热电源输出插座
6 加热保险丝（8A）
7 接地螺栓
功能用于将焊机接入 380V 电源对机内发热器件进行冷却标注焊机的详细参数，使用时请参照使用此开关的作用主要是在焊机过载或发生故障时自动断电，以保护焊机。一般情况下，此开关向上扳至接通为加热减压流量计提供 36V 加热电源当加热减压流量计发生短路时，该保险丝熔断，保护控制变压器为了保证人身安全，请务必用导线将此螺栓可靠接地，或者将输入电缆中的接地线可靠接地。
2.3 电气连接注意事项 a. 电气连接的操作，必须在关闭配电箱开关、确保安全的条件下进行。 b. 请勿触摸带电部位，或使用破的湿的手套。 c. 电缆线的选用应不小于给定规格。 d. 请不要往电缆线上放重物及与焊接部分接触。 e. 请把电缆线的连接部位压接可靠,裸露导电部位应用绝缘带缠好。 f. 请由有资格的电工进行焊机壳体及工件连接的夹具的接地工程。 g. 不用时请切断所有装置的电源。
郑重声明：
请务必仔细阅读本手册之后，才能进行工作。 1、本手册如有变更，恕不另行通知。 2、本手册内容虽经认真核对，但仍可能有不准之处，如
用户发现，请与本公司进行联系,协商。 3、因技术不断进步，产品可能需进行一些相应变动，除
功能及操作外，其他部分可能有所不同，敬请谅解。
-1-
一特点
本公司生产的 HC-S 系列逆变式 CO2/MAG 焊机是一种高性能通用的半自动弧焊机，主要用于低碳钢及低合金钢等黑色金属的焊接；也可采用混合气体或药芯焊丝进行不锈钢等的焊接。该系列逆变焊机具有超越普通的晶闸管焊机的优良性能，特点如下：焊接质量高
-8-
5.3 送丝机控制面板
电流调整
WELDING CUR.ADJ.
电压调整
WELDING VOLT.ADJ.
A
V
手动送丝 INCHING
图9
序号
1 2 3
名称
电流调节旋钮手动送丝按钮电压调节旋钮
功能用于调节焊接电流，预置电流时，焊机电流显示 10-100 的相对刻度值用于焊接前将焊丝送入焊枪用于调节焊接电压
60∼70
75∼85
80∼90
95∼ 105 110∼ 120 120∼ 130 140∼ 150 170∼ 185 230∼ 260 230∼ 260 320∼ 340 320∼ 340
89
100
110
160
180
200
240
焊接电压（V）
16∼16 .5 17∼1 7.5 17∼1 8 18∼1 9 19∼ 19.5 19.5 ∼20 20∼2 1 22∼2 3 24∼2 6 24∼2 6 32∼3 4 32∼3 4
380 39 80-500
17-32
18-39
64 Φ0.8、Φ1.0mm
60%
F IP21S
67 Φ1.0、Φ1.2mm
565X295X500(mm2)
565X295X570(mm2)
28
33
-4-
四安装和连接
4.1 使用场合
焊机必须放在坚固平坦的地面，清洁不潮湿。禁止把焊机放在下述几种地方使用： a.可能受到暴晒和风吹雨淋的地方； b.灰尘很多，有可燃性气体的地方； c.有危害性或腐蚀性气体的地方； d.有高湿度蒸汽的地方； e.有振动，易碰撞的地方； f.与周围空间的距离小于 50cm 的地方； g.环境温度高于+40℃或低于-10℃的地方。 4.2 接地
-7-
11 检气/焊接
12 13 送丝机 14 + 15 小车保险丝
5.2 焊机后面板
检气/焊接选择开关处于“检气”位置时，电磁阀开启，可检查 CO2 气体流量是否合适；处于“焊接”位置时，焊机处于正常工作状态通过输出电缆接被焊工件连接送丝机控制电缆接送丝机焊接电缆当小车控制电路发生短路时，该保险丝熔断，保护控制变压器
2.1 注意避免发生重大人身事故为了保证操作安全，请务必遵守以下事项：
a. 输入侧的动力电源事项、设置场所的选定、高压气体的使用保管及配管、焊接制品的保管及废物处理等，请遵从法规或贵公司的企业标准。
b. 服装、安全防护用具的配戴为防止眼部发炎和皮肤烧伤，请务必遵守劳动安全卫生规则，配戴相应的防护用具。
焊丝直径 ( mmΦ )
0.8, 0.9 0.8, 0.9 0.8, 0.9 0.8, 0.9 1.0, 1.2 1.0, 1.2 1.0, 1.2 1.0, 1.2
件 6 表 1.2 .0 里 1.2
9 表 1.2 .0 里 1.2
0.8
1.0
高 1.2 速度 1.6 条件 2.0
2.3 3.2
-9-
六操作
6.1 准备 a. 将配电箱电源开关扳至“开”位置，焊机的“电源”指示灯亮，风机转动。注：按焊
枪开关，焊机有输出电压，加热减压流量计的外壳发热。 b. 根据不同工件需要选用合适的焊丝，再根据焊丝规格，确定送丝轮、导电嘴的规格； c. 按“手动送丝”按钮，将焊丝送入焊枪； d. 将焊枪面板检气开关扳至“检气”，调节流量计阀门，选择合适的流量大小，选择完
+-
图 2 （HC-500S）
功能输出电流表待机显示送丝速度相对值，焊接时显示实际焊接电流值输出电压表待机显示电压给定值，焊接时显示实际焊接电压值电源指示灯指示焊机是否接通电源过热指示灯指示焊机内是否温度过高。灯亮时焊机自动停止工作收弧电压调节旋钮在“收弧有”方式下调节收弧电压的大小收弧电流调节旋钮在“收弧有”方式下调节收弧电流的大小电弧特性可改变焊接稳定性、熔深和非溅量电源保险丝当控制电路发生短路时，该保险丝熔断，保护控制变压器送丝保险丝当送丝电路发生短路时，该保险丝熔断，保护控制变压器收弧有/无选择开关处于“收弧无”位置时，按下焊枪开关可正常焊接，松开开关即停止焊接，适合于短焊缝焊接；处于“收弧有”位置时，按下焊枪开关引弧成功后，可松开开关正常施焊，当再次按下焊枪开关后，则转入前面板旋钮设定的较小的收弧规范，松开开关时停止焊接，适合于长焊缝焊接
采用具有自主知识产权的控制电路，保证了整机的性能，并有良好的动态响应，实现了美观的焊缝。具有优异的消熔球功能，配合特殊的引弧电路，可达到近乎 100%的引弧成功率。焊接过程稳定
采用高速反馈电路，系统抗干扰、抗网络波动性强，实现稳定的焊接。节电效果明显
先进的 PWM 脉宽调制逆变技术及电网电压的补偿功能，大大地降低了输入功率，实现了节电。具有预设功能
将焊机接地端子与配电接地线相连，以防止电击事故及机器损坏。
4.3 通风措施
为保证焊接质量，要尽可能减小施焊处风流对电弧的影响。但在封闭的空间操作时,应
提供足够的通风设施以防止氧气的缺乏。
4.4 电源设备和连接线缆
表 2 电源设备和连接电缆
