2013款全新捷达保险丝位置分配图表

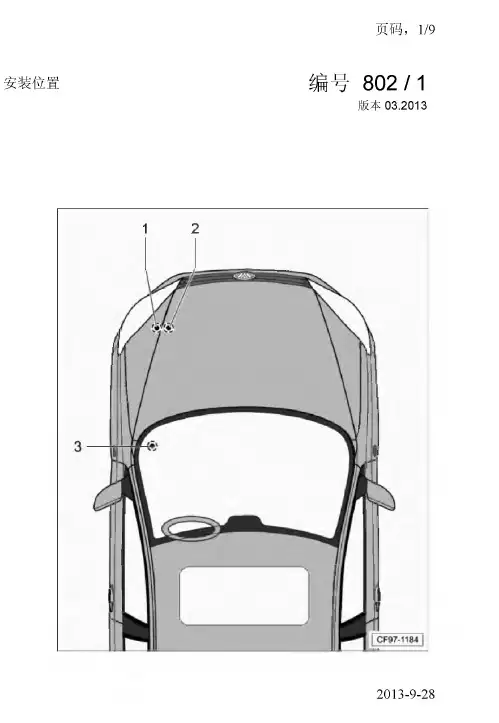

页码，1/9安装位置编号802/1版本 03.201312WI-XML保险丝（SA),左蓄电池上方保险丝架内拧紧力矩=>电气设备；维修组97;拆卸和安装保险丝架页码，2/9SB1SB2SB3SB4SB5SB6|CF974163WI-XML保险丝(SC)—览保险丝颜色-保险丝颜色40 A-橙色30 A-淡绿色25 A-纯白色20 A-黄色15 A-淡蓝色10 A-红色7.5 A-棕色5 A-浅棕色保险丝位置分配(SC)编号I电路图中的名称~额定值页码，5/9功能/部件接线端WI-XMLJetta NF接地点发动机舱内接地点一览1-15气缸盖上的接地点□拧紧力矩：15 Nm□安装位置—车锚2 - 652变速箱和发动机地线的接地点□拧紧力矩：15 Nm□安装位置—车锚3-714发动机上右侧接地点□拧紧力矩：15 Nm□安装位置—车锚4-13发动机舱内右侧接地点□拧紧力矩：9 Nm□安装位置—车锚5 - 640接地点2-,在发动机舱内左侧□拧紧力矩：9 Nm□安装位置—车锚6 - 641接地点3-,在发动机舱内左侧□拧紧力矩：9 Nm□安装位置—车锚7-12发动机舱内左侧接地点□拧紧力矩：20 Nm□安装位置—车锚8-1接地带，蓄电池-车身□拧紧力矩：9 Nm□安装位置—车锚9 - 671接地点1,左前纵梁上file://G:\ElsaWin\docs\slp\ V\zh-CN\FAW5R0014801.htm。

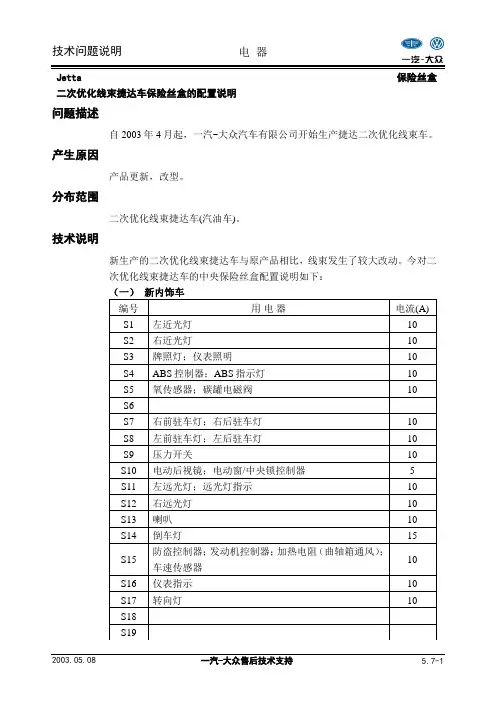

Jetta 保险丝盒二次优化线束捷达车保险丝盒的配置说明
问题描述
自2003年4月起，一汽-大众汽车有限公司开始生产捷达二次优化线束车。

产生原因
产品更新，改型。

分布范围
二次优化线束捷达车(汽油车)。

技术说明
新生产的二次优化线束捷达车与原产品相比，线束发生了较大改动。

今对二
次优化线束捷达车的中央保险丝盒配置说明如下：
注意事项
各经销商对此类车检测维修时，应参照此表。

相应维修手册《捷达二次优化
线束电路图》将于近期发布。

捷达轿车继电器和保险
丝的位置图
Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】

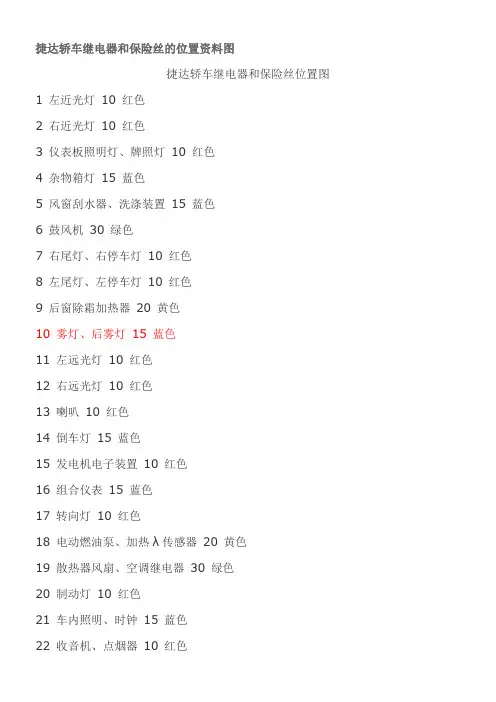

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯 10 红色
2 右近光灯 10 红色
3 仪表板照明灯、牌照灯 10 红色
4 杂物箱灯 1
5 蓝色
5 风窗刮水器、洗涤装置 15 蓝色
6 鼓风机 30 绿色
7 右尾灯、右停车灯 10 红色
8 左尾灯、左停车灯 10 红色
9 后窗除霜加热器 20 黄色
10 雾灯、后雾灯 15 蓝色
11 左远光灯 10 红色
12 右远光灯 10 红色
13 喇叭 10 红色
14 倒车灯 15 蓝色
15 发电机电子装置 10 红色
16 组合仪表 15 蓝色
17 转向灯 10 红色
18 电动燃油泵、加热λ传感器 20 黄色
19 散热器风扇、空调继电器 30 绿色
20 制动灯 10 红色
21 车内照明、时钟 15 蓝色
22 收音机、点烟器 10 红色1 空调继电器 13
4 卸荷继电器 18
6 闪光器 21
8 间歇刮水/清洗继电器 19
10 雾灯继电器 53
11 双音喇叭继电器 53
12 燃油泵继电器 67
13 散热器风扇启动继电器 31
14 起动保护继电器 53
15 ABS液压泵继电器 78
16 ABS继电器 79
19 自动变速器继电器 53
21 电动车窗继电器 24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

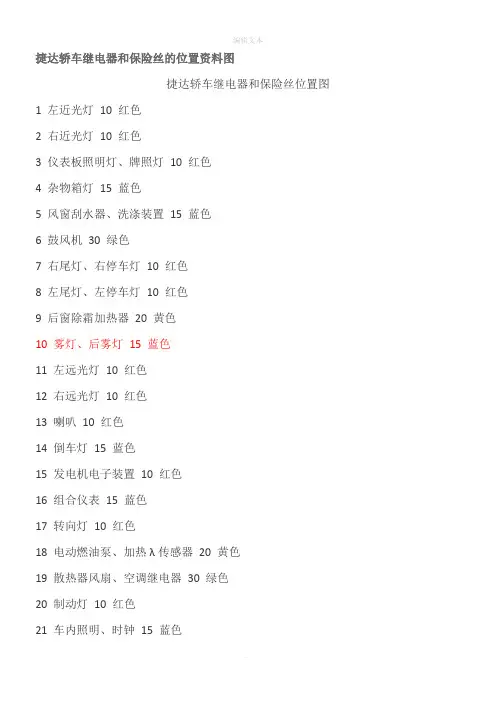

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色
1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝
感谢您的支持与配合，我们会努力把内容做得更好！。

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色 bl-蓝色B-起动机T1a-单孔接头——蓄电池附近 sw-黑色 gr-灰色C-发电机①接地线，蓄电池——车身 ro-红色 li-紫色C1-电压调节器②接地线，变速器——车身 br-棕色 ge-黄色D-点火开关–接地连接点1，前大灯线束内 gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F 18-散热器风扇温度开关 F 26-自动阻风门温度开关* F 35-进气管预热温度开关* F 87-风扇起动温度开关 J 81-进气管预热继电器 J 138-散热器风扇起动控制单元 N 1-自动阻风门 N 52-加热电阻（部分负荷处喉管加热-化油器） N 69-冷起动热时间阀 T 1n -单孔插头，左前大灯附近 T 2a -两孔插头，左前大灯附近 V 7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L 发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G 40-霍尔传感器 J 130-超速切断控制器单元，仅用于1.8L 发动机 N-点火线圈 N 41-晶体管点火系统控制单元，压力通风舱左侧 N 51-进气管预热加热电阻 N 68-怠速-超速控制阀 O-分电器 P-火花塞插头 Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F 1-油压开关*（180kPa ） F 22-油压开关*（30 kPa ） G-燃油表传感器G 2-冷却液温度表传感器 K 1-远光警报灯 K 5-转向警报灯 T28-28孔插头，在仪表板上 –搭铁连接点1，在发动机舱线束内注：*不适用1.8L 发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G 1-燃油表 G 3-冷却液温度表 G 5-转速表 G 54-速度传感器（仪表板内） J 6-稳压器 J 243-油压和冷却液报警及转速度表控制单元 K 3-油压警报灯 K 28-冷却液温度警报灯 L 8-时钟照明灯 L 10-仪表板照明灯 T 1d -单孔插接件，继电器盘后面 T11-11孔插接件，控制器J 243上 T28-28孔插接件，仪表板旁 Y 2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F 9-手制动指示灯开关 F 34-制动液面警报开关 K 7-双管路制动及手制动指示灯 L 66-磁带盒照明灯 T 2i -两孔插接件，仪表板后–接地点1，继电器盘旁 –接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E 9-鼓风机开关 L 16-空调控制板照明灯 L 28-点烟器照明灯 N 23-鼓风机串联电阻 R-收放机插头 S 24-过热保险丝 T 1b -单孔插接件，继电器盘后面 T 1c -单孔插接件，继电器盘后面 T 1m -单也插接件，仪表板的右后面 T2V-两孔插接件，鼓风机串联电阻上 T 3a -3孔插接件，仪表板后 T5e-5孔插接件，鼓风机串联电阻上 T8-8孔插接件，收放机上 U 1-点烟器 V 2-鼓风机–连接点（30），仪表线束 -接地点，接线柱A 左下面 –接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F 2-左前门联锁开关 F 3-右前门联锁开关 F 5-行李舱照明灯开关 F 10-左后门联锁开关 F 11-右后门联锁开关 T 1e -单孔插接件，继电器盘上部 T 10-单孔插接件，继电器盘上部 T 2e -2孔插接件，行李舱左后部 T 21-2孔插接件，行李舱左侧 W 3-行李舱灯 W 15-带延迟关闭的内饰灯（室内灯） X-牌照灯 –接地点1，继电器盘旁 –接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E 102-灯光距离调节器 L 54-灯光调节器照明灯 T 2f -2孔插接件，车身左前围板上 V 48-左灯光调节电机 V 49-右灯光调节电机–接地点1，断电器盘附近 –接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E 4-变光及转向灯开关 L 1-左前大灯双丝灯 L 2-右前大灯双丝灯 M 1-左停车灯 M 3-右停车灯 T5b-5孔插接件，转向柱开关后面 –接地连接点1，前大灯线束内 -接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E 2-转向灯开关 E 3-遇险警报灯开关 E 19-驻车灯开关 J 2-遇险警报灯继电器（闪光器） K 6-遇险警报灯 T4c-4孔插接件，转向柱开关后 T5b-5孔插接件，转向柱开关后 T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M 2-右尾灯 M 4-左尾灯 M 5-左前转向灯 M 6-左后转向灯 M 7-右前转向灯 M 8-右后转向灯 M 18-左侧停车转向灯 M 19-右侧停车转向灯 T 1i -单孔插接件，左减震器支柱后 T 2d -2孔插接件，左减振器支柱后 T6a-6孔插接件，左尾灯 T6b-6孔插接件，右尾灯 – 接地点，行李舱盖左侧-接地点，行李舱盖右侧 –接地点，左尾灯灯架处 - 接地点，右尾灯灯架处–接地连接点1，前大灯线束内 -接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E 1-车灯开关 E 20-车灯控制开关和仪表 F-制动灯开关 L 9-车灯开关照明灯 M 9-左制动灯 M 10-右制动灯 T 1m -单孔插接件，插在继电器位置10触点3上 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上 - 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E 15-后风窗加热开关F 4-倒车灯开关 H 1-双音喇叭 J 4-双音喇叭继电器 K 10-后风窗加热指示灯 L 39-后风窗加热开关照明灯 M 16-左倒车灯 M 17-右倒车灯 T 2b -2孔插接件，继电器盘后面 T 2e -2孔插接件，行李舱左后侧 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上 Z 1-后风窗加热–接地点，行李舱右侧 -接地点，左尾灯灯架上 -接地点，右尾灯灯架上–接地连接点，双音喇叭线束内 –电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E 23-前后雾灯开关 K 13-后雾灯指示灯 L 20-后雾灯灯泡 L 40-前、后雾灯开关照明灯T 2g -2孔插接件，左后悬架上 T6a-6孔插接件，左尾灯上 - 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E 22-间歇工作的前风窗雨刷器开关 H 1-喇叭开关 J 31-清洗/刮水-间歇自动控制继电器 T4c-4孔插接件，转向柱开关后 T5c-5孔插接件，转向柱开关后 T7a-7孔插接件，转向柱开关后 V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J 30-后风窗雨刷器和清洗器继电器 T 2 c -2孔插接件，仪表板右后部 T 2k -2孔插接件，行李舱左后部 V 12-后风窗雨刷电机 V 59-前、后风窗洗涤泵 W 6-杂物箱照明灯 –接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池 E 9-鼓风机开关 E 33-蒸发器温度开关（温度低开+1℃时断开） E 35-空调开关 F 73-制冷液管路低压开关（压力低于200kPa 时断开） J 32-空调继电器 N 23-鼓风机串联电阻N 62-怠速提升双通阀 S 23-主保险丝 S 24-过热保险丝 T 1a -单孔插接件，仪表板后 T 1c -单孔插接件，仪表板后 T 2a -2孔插接件，仪表板后 T 21-2孔插接件，发动机舱前 T 3a -3孔插接件，仪表板后 T5a-5孔插接件，仪表板后 T5b-5孔插接件，仪表板后 V 2-鼓风机–接地点1，继电器盘附近 –接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V 7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E 23-前后雾灯开关 J 5-前雾灯继电器 K 13-后雾灯指示灯 L 22-左前雾灯 L 23-右前雾灯 L 40-前后雾灯开关照明灯 T 2b -2孔插接件，右前大灯附近 T 2g -2孔插接件，右前大灯附近 T 2h -2孔插接件，左前大灯附近 –接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关 E 20-开关及仪表照明调节器 K-仪表部件 L 16-空调调节器照明灯 L 28-点烟器照明灯 L 39-后风窗加热开关照明灯 L 40-前、后雾灯开关照明灯 R-带双音调谐的收放机 R 2-左前扬声器 R 3-右前扬声器 R 11-天线 T 1-单孔插接件，继电器盘后 T 2-2孔插接件，仪表板中后部 T8-8孔插接件，收音机上 T8a-8孔插接件，收音机上 T28-28孔插接件，收音机上 U 1-点烟器–接地点，接线柱A-右下部 –电源正极连接点（30a ），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上–接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图 F 60-怠速开关 G 61-爆震传感器1 G 69-节气门电位计 G 72-进气温度传感器 G 88-节气门调节器电位计 J 220-多点喷射控制单元 J 338-节气门控制单元 T80-80孔接点 V 60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机 D-点火开关 G 28-发动机转速传感器 G 66-爆震传感器2 J 220-多点喷射控制单元 T3-3孔插头，靠近发动机转速传感器 T80-80孔插头 -接地点，在发动机舱左侧 –接地连接点（传感器接地），在发动机线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G 39-λ传感器 G 70-空气流量计 J 17-燃油泵继电器 J 220-多点喷射控制单元 N 30-1缸喷油器 N 31-2缸喷油嘴 N 32-3缸喷油器 N 33-4缸喷油器 N4a-4孔插头 T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后 –连接点（喷油阀），在发动机舱线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池 G-燃油表传感器 G 6-燃油泵 J 32-空调继电器，在继电器盘上 J 220-多点喷射控制单元 N 25-空调装置电磁离合器 N 80-活性磁罐电磁阀 1 S 51-保险丝 T8-8孔插头 T16-16孔插头，V .A.G1551自诊断接口 T80-80孔插头 –接地连接点1，在仪表板线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F 1-机油压力开关 F 22-机油压力开关（30kPa ）G 1-燃油表 G 3-冷却液温度表 K-仪表板 T8-8孔插头 T28-28孔插头，在仪表板上 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

1、5A左侧尾灯灯泡
2、10A玻璃刮水器
3、5AMotronic 控制单元
4、15A燃油泵
5、空
6、7.5A定速巡航
7、7.5A车灯开关
8、5A侧尾灯灯泡
9、5AABS 控制单元
10、15A车载电网控制单元
11、5A大灯照明距离调节器
12、5A后视镜
13、10A倒车灯
14、7.5A安全气囊
15、空
16、空
17、空18、5A仪表板
19、5A车载电网控制单元
20、10A自动变速箱
21、5A车载电网控制单元
22、15A车载电网控制单元
23、7.5A车窗玻璃清洗泵
24、空
25、10A空调
26、5A转向辅助
27、空
28、15A氧传感器
29、15A车载电网控制单元
30、10A活性碳
31、10A喷油阀
32、20AMotronic 控制单元
33、5A制动信号灯
34、15A前雾灯
35、30A后车门控制
36、30A车载电网控制单元
37、15A车灯开关
38、15A左侧大灯
39、10A侧大灯
40、40A鼓风机
41、20A点火线圈
42、20A点烟器
43、15A座椅加热
44、10A左侧大灯
45、20A收音机
46、30A天窗
47、30A车载电网控制单元
48、30A车载电网控制单元
49、15A远光灯瞬时接通功
能开关
50、25A前左车门控制单元
51、25A 前车门控制单元。

全新捷达保险丝位置分配图表
Jetta NF(全新捷达) 安装位置编号802 / 1
保险丝(SA)、(SB)、(SC) 一览
1 - 保险丝架A 上的保险丝(SA)
q 保险丝架安装位置
q 保险丝位置分配
2 - 保险丝架B 上的保险丝(SB)
3 - 保险丝架C 上的保险丝(SC)
q 保险丝架C 的安装位置
q 保险丝位置分配
保险丝（SA）保险丝颜色，(左蓄电池上方保险丝架内)
维修组97；拆卸和安装保险丝架
保险丝（SB）保险丝颜色，(左蓄电池上方右侧保险丝架内)
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
3 A - 紫色
1 A - 浅黑色
保险丝(SC) 保险丝颜色,(仪表板下方)
保险丝颜色
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
保险丝位置分配(SC)实际位置图(位于仪表盘下方)。

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机①接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器②接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点1，前大灯线束内gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关J81-进气管预热继电器J138-散热器风扇起动控制单元N1-自动阻风门N52-加热电阻（部分负荷处喉管加热-化油器）N69-冷起动热时间阀T1n-单孔插头，左前大灯附近T2a-两孔插头，左前大灯附近V7-散热器风扇–接地连接点，发动机接地，右前线束内注：*不适用1.8L发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器J130-超速切断控制器单元，仅用于1.8L发动机N-点火线圈N41-晶体管点火系统控制单元，压力通风舱左侧N51-进气管预热加热电阻N68-怠速-超速控制阀O-分电器P-火花塞插头Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa）F22-油压开关*（30 kPa）G-燃油表传感器G2-冷却液温度表传-远光警报灯K5-转向警报灯T28-28孔插头，在仪表板上–搭铁连接点1，感器K Array 1在发动机舱线束内注：*不适用1.8L发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表G3-冷却液温度表G5-转速表G54-速度传感器（仪表板内）J6-稳压器J243-油压和冷却液报警及转速度表控制单元K3-油压警报灯K28-冷却液温度警报灯L8-时钟照明灯L10-仪表板照明灯T1d-单孔插接件，继电器盘后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关F34-制动液面警报开关K7-双管路制动及手制动指示灯L66-磁带盒照明灯T2i-两孔插接件，仪表板后–接地点1，继电器盘旁–接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E9-鼓风机开关L16-空调控制板照明灯L28-点烟器照明灯N23-鼓风机串联电阻R-收放机插头S24-过热保险丝T1b-单孔插接件，继电器盘后面T1c-单孔插接件，继电器盘后面T1m-单也插接件，仪表板的右后面T2V-两孔插接件，鼓风机串联电阻上T3a-3孔插接件，仪表板后T5e-5孔插接件，鼓风机串联电阻上T8-8孔插接件，收放机上U1-点烟器V2-鼓风机–连接点（30），仪表线束线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F2-左前门联锁开关F3-右前门联锁开关F5-行李舱照明灯开关F10-左后门联锁开关F11-右后门联锁开关T1e-单孔插接件，继电器盘上部T10-单孔插接件，继电器盘上部T2e-2孔插接件，行李舱左后部T21-2孔插接件，行李舱左侧W3-行李舱灯W15-带延迟关闭的内饰灯（室内灯）X-牌照灯–接地点1，继电器盘旁–接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E102-灯光距离调节器L54-灯光调节器照明灯T2f-2孔插接件，车身左前围板上V48-左灯光调节电机V49-右灯光调节电机–接地点1，断电器盘附近–接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关L1-左前大灯双丝灯L2-右前大灯双丝灯M1-左停车灯M3-右停车灯T5b-5孔插接件，转向柱开关后面点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E2-转向灯开关E3-遇险警报灯开关E19-驻车灯开关J2-遇险警报灯继电器（闪光器）K6-遇险警报灯T4c-4孔插接件，转向柱开关后T5b-5孔插接件，转向柱开关后T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M2-右尾灯M4-左尾灯M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M18-左侧停车转向灯M19-右侧停车转向灯T1i-单孔插接件，左减震器支柱后T2d-2孔插接件，左减振器支柱后T6a-6孔插接件，左尾灯T6b-6孔插接件，右尾灯–接地点，行李舱盖左侧-接地点，行李舱盖右侧–接地点，左尾灯灯架处- 接地点，右尾灯灯架处–接地连接点1，前大灯线束内-接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E1-车灯开关E20-车灯控制开关和仪表F-制动灯开关L9-车灯开关照明灯M9-左制动灯M10-右制动灯T1m-单孔插接件，插在继电器位置10触点3上T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上- 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E15-后风窗加热开关F4-倒车灯开关H1-双音喇叭J4-双音喇叭继电器K10-后风窗加热指示灯L39-后风窗加热开关照明灯M16-左倒车灯M17-右倒车灯T2b-2孔插接件，继电器盘后面T2e-2孔插接件，行李舱左后侧T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上Z1-后风窗加热–接地点，行李舱右侧-接地点，左尾灯灯架上-接地点，右尾灯灯架上–接地连接点，双音喇叭线束内–电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E23-前后雾灯开关K13-后雾灯指示灯L20-后雾灯灯泡L40-前、后雾灯开关照明灯T2g-2孔插接件，左后悬架上T6a-6孔插接件，左尾灯上- 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E22-间歇工作的前风窗雨刷器开关H1-喇叭开关J31-清洗/刮水-间歇自动控制继电器T4c-4孔插接件，转向柱开关后T5c-5孔插接件，转向柱开关后T7a-7孔插接件，转向柱开关后V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J30-后风窗雨刷器和清洗器继电器T2 c-2孔插接件，仪表板右后部T2k-2孔插接件，行李舱左后部V12-后风窗雨刷电机V59-前、后风窗洗涤泵W6-杂物箱照明灯–接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池E9-鼓风机开关E33-蒸发器温度开关（温度低开+1℃时断开）E35-空调开关F73-制冷液管路低压开关（压力低于200kPa时断开）J32-空调继电器N23-鼓风机串联电阻N62-怠速提升双通阀S23-主保险丝S24-过热保险丝T1a-单孔插接件，仪表板后T1c-单孔插接件，仪表板后T2a-2孔插接件，仪表板后T21-2孔插接件，发动机舱前T3a-3孔插接件，仪表板后T5a-5孔插接件，仪表板后T5b-5孔插接件，仪表板后V2-鼓风机–接地点1，继电器盘附近–接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E23-前后雾灯开关J5-前雾灯继电器K13-后雾灯指示灯L22-左前雾灯L23-右前雾灯L40-前后雾灯开关照明灯T2b-2孔插接件，右前大灯附近T2g-2孔插接件，右前大灯附近T2h-2孔插接件，左前大灯附近–接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关E20-开关及仪表照明调节器K-仪表部件L16-空调调节器照明灯L28-点烟器照明灯L39-后风窗加热开关照明灯L40-前、后雾灯开关照明灯R-带双音调谐的收放机R2-左前扬声器R3-右前扬声器R11-天线T1-单孔插接件，继电器盘后T2-2孔插接件，仪表板中后部T8-8孔插接件，收音机上T8a-8孔插接件，收音机上T28-28孔插接件，收音机上U1-点烟器–接地点，接线柱A-右下部–电源正极连接点（30a），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上 –接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图F60-怠速开关G61-爆震传感器1 G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计J220-多点喷射控制单元J338-节气门控制单元T80-80孔接点V60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机D-点火开关G28-发动机转速传感器G66-爆震传感器2 J220-多点喷射控制单元T3-3孔插头，靠近发动机转速传感器T80-80孔插头 -接地点，在发动机舱左侧–接地连接点（传感器接地），在发动机线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G39-λ传感器G70-空气流量计J17-燃油泵继电器J220-多点喷射控制单元N30-1缸喷油器N31-2缸喷油嘴N32-3缸喷油器N33-4缸喷油器N4a-4孔插头T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池G-燃油表传感器G6-燃油泵J32-空调继电器，在继电器盘上J220-多点喷射控制单元N25-空调装置电磁离合器N80-活性磁罐电磁阀 1 S51-保险丝T8-8孔插头T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接点1，在仪表板线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F1-机油压力开关F22-机油压力开关（30kPa）G1-燃油表G3-冷却液温度表K-仪表板T8-8孔插头T28-28孔插头，在仪表板上ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色1、捷达轿车有几种车型？答：捷达轿车目前有12种车型。

WI-XMLJetta NF收音机装置自2013年3月起file://G:\ElsaWin\docs\slp\V\zh-CN\F A W5R0014013.htm页码，1/4电路图编号13/103.20132013-9-28WI-XML Jetta NFS C4520A S C77.5AS C eT8b gr/blT8bI:6^(b278^1.0^-sw/bli(B237^0.5sw/gn',T8c2.5brR23(S)-O-10 11 12 13 14file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014013.htm页码，2/4编号13/2收音机,左前低音喇叭,右前低音喇叭,保险丝架C上的保险丝6,保险丝架C上的保险丝7,保险丝架C上的保险丝45R-收音机R21-左前低音喇叭R23-右前低音喇叭SC6-保险丝架C上的保险丝6笠蠢SC7_保险丝架C上的保险丝7笠蠢SC45_保险丝架C上的保险丝45T4c-4芯插头连接T4m-4芯插头连接T8b-8芯插头连接T8c-8芯插头连接T28_28芯插头连接T28a_28芯插头连接_右侧A柱上的接地点Ifil638-连接（58d),在仪表板导线束中A l 9-正极连接（驻车辅助），在车内空间导线束中B237-正极连接2 (15a),在主导线束中B278*-依汽车装备而定2013-9-28Jetta NFWI-XML电展29 30 31 32 33 34 35 36 37 38 39 40 41 42file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014013.htm页码，4/4编号13/4车载电网控制单元,收音机,天线,保险丝架C上的保险丝19,诊断接口J519 -车载电网控制单元应]R -收音机R11-天线R24 -天线放大器SC19 -保险丝架C上的保险丝19拉T2k - 2芯插头连接T2n - 2芯插头连接T8b - 8芯插头连接T l 6 - 16芯插头连接逾]T73 - 73芯插头连接T73a - 73芯插头连接、多U31 -诊断接口SM-连接1(驱动系统C A N总线，High),在主导 6383线束中B390 -连接1(驱动系统C A N总线，Low),在主导线 束中B500 -连接（86s),在车内导线束中* -依汽车装备而定*2 -仅适用于带高端基本装备（AW1)的车辆*3 -仅适用于带低端基本装备（AWO)的车辆2013-9-28。
