下载文档原格式
《耐火材料工艺学》复习提纲第一章1.耐火材料的概念：耐火材料是指耐火度不低于1580℃的无机非金属材料。
2.按化学矿物组成分类：硅质制品、硅酸铝制品、镁质制品、白云石制品、铬质制品、特殊制品。
第二章1.三种化学矿物组成：①主成分。
耐火制品中构成耐火基体的成分。
它的性质和数量直接决定制品的性质。
氧化物、元素或非氧化物的化合物。
分酸性、中性和碱性三类。
②杂质成分。
由原料及加工过程中带入的非主要成分的化学物质（氧化物、化合物等）。
这些杂质的存在往往能与主成分在高温下发生反应，生成低熔性或大量的液相，从而降低耐火基体的耐火性能，也称之为溶剂。
③添加成分。
为促进其高温变化和降低烧结温度。
分为矿化剂、稳定剂和烧结剂等。
两种矿物组成：①结晶相（主晶相和次晶相）：主晶相是耐火制品结构的主体而且熔点较高的结晶相。
其性质、数量、结合状态直接决定着耐火材料的性质。
次晶相又称第二固相，也是熔点较高的晶体，提高耐火制品中固相间的直接结合，改善制品的某些性能。
②玻璃相：基质是指填充于主晶相之间的不同成分的结晶矿物（次晶相）和玻璃相，也称为结合相。
硅砖的主晶相：磷石英、方石英粘土砖的主晶相：莫来石、方石英2.三种气孔率表示方法及关系：①总气孔率（真气孔率）Pt，总气孔体积与制品总体积之比；②开口气孔率（显气孔率）Pa，开口气孔体积与制品总体积之比；③闭口气孔率Pc，闭口气孔体积与制品总体积之比。
三者的关系为：Pt＝Pa +Pc气孔率大小影响耐火制品哪些性能？气孔率是耐火材料的基本技术指标。
其大小影响耐火制品的所有性能，如强度、热导率、抗热震性等。
3.高温蠕变性的概念：制品在高温下受应力作用随着时间变化而发生的等温形变。
分为高温压缩蠕变、高温拉伸蠕变、高温弯曲蠕变和高温扭转蠕变等。
高温蠕变曲线的三阶段①oa-起始段：加外力后发生瞬时弹性变形，外力超过试验温度下的弹性极限时会有部分塑性形变；②ab-第一阶段：紧接上阶段的蠕变为一次蠕变，初期蠕变，应变速率de/dt随时间增加而愈来愈小，曲线平缓，较短暂；③bc-第二阶段：二次蠕变，黏性蠕变、均速蠕变或稳态蠕变。

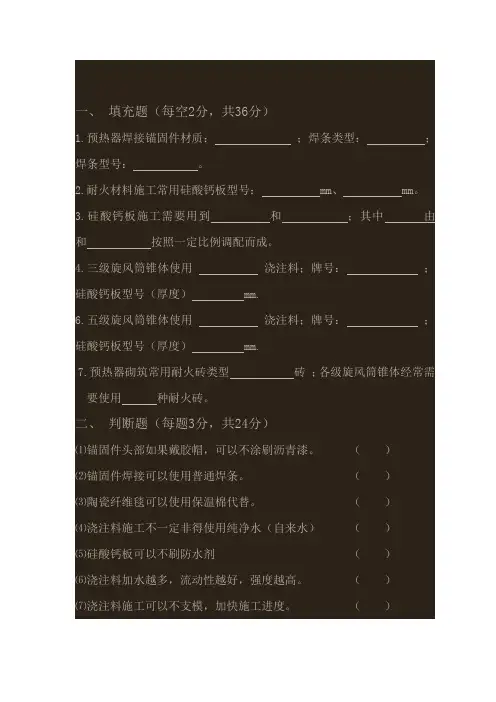

一、填充题（每空2分，共36分）
1.预热器焊接锚固件材质：；焊条类型：；焊条型号：。
2.耐火材料施工常用硅酸钙板型号： mm、 mm。
3.硅酸钙板施工需要用到和；其中由和按照一定比例调配而成。
4.三级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
6.五级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
7.预热器砌筑常用耐火砖类型砖；各级旋风筒锥体经常需要使用种耐火砖。
二、判断题（每题3分，共24分）
⑴锚固件头部如果戴胶帽，可以不涂刷沥青漆。
（）
⑵锚固件焊接可以使用普通焊条。
（）
⑶陶瓷纤维毯可以使用保温棉代替。
（）
⑷浇注料施工不一定非得使用纯净水（自来水）（）
⑸硅酸钙板可以不刷防水剂（）
⑹浇注料加水越多，流动性越好，强度越高。
（）
⑺浇注料施工可以不支模，加快施工进度。
（）
⑻浇注料只要一凝固，就可以拆模。
（）
三、简答题（共4题，合计40分）
1. 锚固件头部为什么要戴橡胶帽？涂刷沥青漆有什么作用？
2. 硅酸钙板施工有什么要求？需要注意那些事项？
3. 预热器耐火材料施工常用到哪几种浇注料？有什么不同？
4. 简述浇注料施工流程。
耐火材料检查和施工要求培训试卷一、填空题1、施工准备⑴施工前，首先熟悉和技术资料，根据决定施工方案或操作方法；⑵施工单位必须在施工前编制，落实施工人员，核实各种耐火材料的用量、质量和存放情况。
准备施工机具，检查现场照明和等是否齐备。
并对施工人员进行必要技术交底和；⑶班组接受任务后，根据工程的特点，结合班组具体情况进行，严密劳动组织.2、耐火砖砌筑的一般规定⑴、砌筑时要用或橡皮锤，严禁使用；⑵、耐火砖衬里用水泥砌筑时，耐火砖灰缝在 mm以内，隔热砖灰缝在 mm以内，不动设备衬里的灰缝中火泥要饱满且上下层内的砖缝应错开。
根据砖缝大小及操作精细程度划分为四类：Ⅰ类：≤ mm；Ⅱ：≤ mm；Ⅲ：≤ mm；Ⅳ：≤ mm；⑶、调制耐火泥应遵照以下原则：a、严格按规范要求和调制火泥；b、调制不同质泥浆要用不同的器具，并；c、火泥用，计量准确，，随调随用。
已经调制好的水硬性和气硬性泥浆不得任意加水使用，已的泥浆不得继续使用；d、泥浆时要保证规定的困料时间，随调随用，已调制好的泥浆不得任意加水稀释，这种泥浆因具故不得与金属壳体直接接触；⑷、拱顶和圆筒衬里宜采用砌筑，直墙和斜墙宜采用砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。
对于回转窑的耐火衬里还必须确保与同心，故应保证砖面与筒体完全贴紧，砖间应是面接触且结合牢固，砌筑不动设备的砖衬时，火泥浆饱满度要求达到 %以上，表面砖缝要用原浆勾缝，并及时刮除砖表面多余的泥浆；⑸、基础或托砖板表面不平时，在 mm以内可用耐火泥找平，在 mm以内时用浇注料找平，砌筑一般采用挤浆、沾浆、刮浆的方法；⑹、耐火砖衬中的膨胀缝，必须按设计要求留设，不得遗漏。
砌体膨胀缝的留设其内外层间留成式互不相通，缝内不得留有砖块杂物，并用或将缝填满。
要避免外满内空的现象。
砖体内有金属物体时，应在金属物体和之间留设膨胀缝，使金属构件在加热时能够自由膨胀，中一般可不设膨胀缝；⑺、砖衬中留设的外露金属件，包括、等部位要用异形砖或封闭起来，不得将其在使用中直接暴露在热窑气中；⑻、砌筑封顶砖时，若用原砖不能满足要求时，要用切砖机对砖进行精细加工，不能使用加工。
物理性能检验上岗证考试试题二一,填空题.(每空3分,共30分)1. 耐热震性又称. 是耐火制品抵抗温度急剧变化而不破坏的能力2. 由细晶粒构成的材料较粗晶粒材料的导热系数.3. 硅藻土制口的主要成分为;4. 耐火泥是和组成的供调制泥浆用的不定形耐火材料.5. 耐火可塑料经长时间储存后,仍具有一定的.6. 浇注料常用的水玻璃的模数为,比重为.模数愈高,粘结能力愈.答案: 1. 热震稳定性. 耐急冷急热性. 2. 小. 3. SiO2 .4. 粉状物料, 结合剂5. 可塑性.6. 2.0~3.0, 1.30~1.40. 强.二,判断题.(每题2分,共20分)1. 高铝砖在常温空气中容易被氧化. ( )2. 糊精是无机结合剂. ( )3. 膨胀蛀石受热后体积膨胀,形如蠕动水蛭,即取名蛭石. ( )4. 物质在相同气孔率的情况下,气孔尺寸大,导热系数变小. ( )5. 磷酸铝是可塑料中使用最广泛的一种热硬性结合剂,施工后经干燥和烘烤可获得很高的强度. ( )6. 含碳质耐火材料是指由碳或碳化物为主要组成的耐火材料. ( )7. 镁质耐火材料的主成分是氧化镁,主晶相是方镁石. ( )8. 用硅砖砌筑的炉窑在加热烧烤过程中,应缓慢升温,以免因膨胀过激而使砌体破坏.( )9. 熔点是结晶体的液相与固相处于平衡时的温度,耐火度是多相体达到某一特定软化程度的温度. ( )10.材料的导热系数变小,有助于提高其耐热震性. ( )答案: 1.(×) 2.(×) 3.(√) 4.(×) 5.(√)6.(√)7.(√)8.(√)9.(√) 10.(×)三,选择题.(每题2分,共20分)1. 以下哪种结合剂属于高温结合剂. ( )A. 铝酸钙水泥B. 水玻璃C. 糊精D. 树脂2. 莫来石质耐火材料的基本化学组成为. ( )A. Al2O3和SiO2B. Al2O3和MgOC. MgO和CaOD. MgO和Cr2O33. 白云石质耐火材料的基本化学组成为. ( )A. Al2O3和SiO2B. Al2O3和MgOC. MgO和CaOD. MgO和Cr2O34. 用于砌筑高铝砖砖缝用的耐火泥为( )A. 硅火泥B. 高铝火泥C. 镁质火泥D. 炭素胶泥5. 现柳钢连铸中间包工作衬应用最多的耐火材料是( )A. 硅质绝热板B. 高铝砖C. 高铝浇注料D. 镁质干式涂料6. 现柳钢最大的高炉的容积为( )A. 750立方米B.1250立方米C. 2000立方米D. 2500立方米7. 以下哪种化学品常作为耐火浇注料的减水剂( )A. 三聚磷酸钠B.水玻璃C. 六胺D. 卤水8. 水玻璃溶液中主要化学成分有( )A. Na2SiO3B. MgCl2C. CaCO3D. Al(H2PO4)9. 现柳钢最大转炉转炉容积为. ( )A. 35吨B.100吨C. 120吨D. 150吨10.以下哪种耐火制品属于酸性耐火材料? ( )A. 镁砖B.硅砖C. 刚玉砖D. 碳砖答案: 1. ( D) 2.( A) 3. ( C ) 4.( B ) 5.( D )6. ( X )7.( A)8. ( A )9.( D ) 10.( B )四. 问答题(每题6分,共30分)1. 高炉炉体主要分为哪几部分?.答: 主要分为: 炉喉,炉身,炉腰,炉腹,炉缸和炉底等部分.2. 制定烘烤制度的基本原则是什么?答: 是升温速度与可能产生的脱水及其他物相变化和变形要相适应.3. 写出块状烧成耐火制品的一般生产工艺流程..答: 原料的加工→配料→混炼→成型→干燥→烧成→拣选→成品.4. 耐火坯体烧成的目的是什么?答: 烧成的目的是使砖坯在高温下发生一系列的物理化学反应达到烧结,即砖坯形成一定高温稳定的物相和结构,定形,并获得有相当高的密度,强度和其他各种性能的制品.5. 耐火材料选用的原则?答: 1. 掌握炉窑特点. 2. 熟悉耐火材料的特性.3. 保证炉窑的整体寿命.4. 实现综合经济效益合理.。

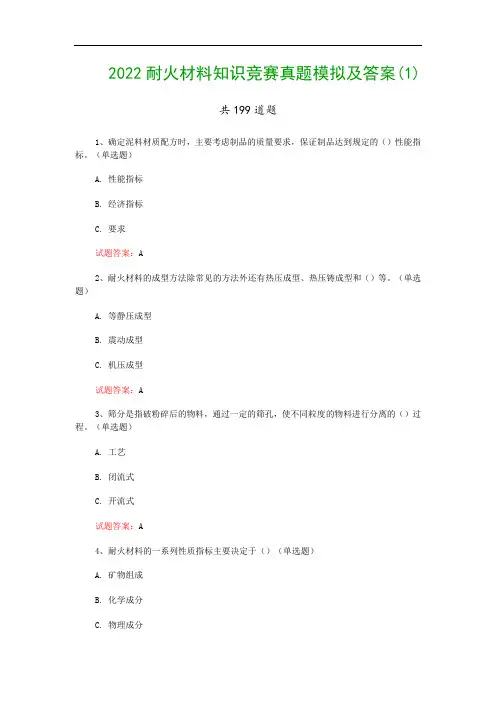

2022耐火材料知识竞赛真题模拟及答案(1)共199道题1、确定泥料材质配方时，主要考虑制品的质量要求，保证制品达到规定的（）性能指标。
（单选题）A. 性能指标B. 经济指标C. 要求试题答案：A2、耐火材料的成型方法除常见的方法外还有热压成型、热压铸成型和（）等。
（单选题）A. 等静压成型B. 震动成型C. 机压成型试题答案：A3、筛分是指破粉碎后的物料，通过一定的筛孔，使不同粒度的物料进行分离的（）过程。
（单选题）A. 工艺B. 闭流式C. 开流式试题答案：A4、耐火材料的一系列性质指标主要决定于（）（单选题）A. 矿物组成B. 化学成分C. 物理成分试题答案：A5、根据窑炉各部位的工作条件不同，工程设计时对砌砖缝的要求也不一样，通常最低要求不大于（）（单选题）A. 7毫米B. 5毫米C. 3毫米试题答案：C6、闭流式粉碎时，原料经过破碎机后被（）将其中粗粒分开，使其重新返回破碎机与新加入的原料一起再进行粉碎。
（单选题）A. 筛分机B. 连续粉碎C. 开流式粉碎试题答案：A7、耐火原料经过粉碎后，一般是大中小颗粒（）在一起。
（单选题）A. 连续B. 闭流式C. 开流式试题答案：A8、如果耐火制品有较大的扭曲、变形，或尺寸超出了规定的（），是不能满足砌筑要求的。
（单选题）A. 7毫米B. 范围C. 0.5毫米试题答案：B9、粘土原料主要有（）及其他杂质矿物组成。
（单选题）A. 高岭石B. 堇青石C. 莫来石试题答案：A10、配制泥料的方法，一般有（）配料法和重量配料法两种。
（单选题）A. 密度B. 混合C. 容积试题答案：C11、粉料贮存在料仓内的最大问题是（）（单选题）A. 倾斜角B. 运动速度C. 颗粒偏析试题答案：C12、压制和（）是耐火材料生产工艺过程中的重要环节。
（单选题）A. 成型B. 混炼C. 混料试题答案：A13、块状耐火原料经拣选后必须进行（），以达到制备泥料的粒度要求。
（单选题）A. 破碎B. 粉碎C. 拣选试题答案：A14、耐火熟料的质量指标，除化学-矿物组成外，通常还用（）、吸水率、真比重和灼烧减量等项目进行控制和评定。

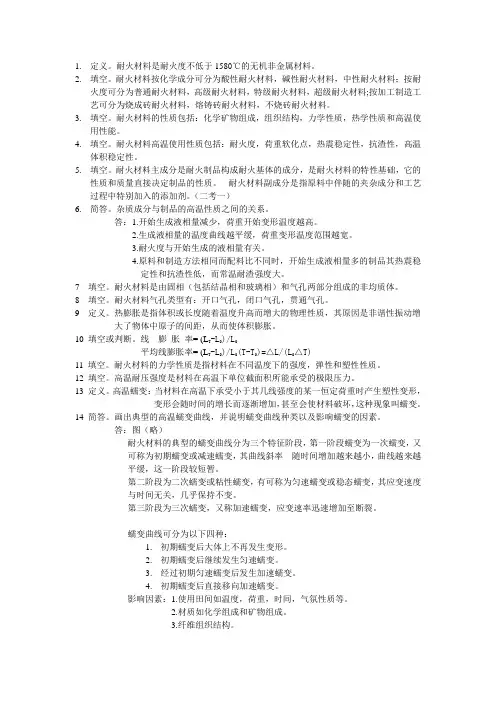

1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
一、1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒 晶体颗粒直接结合成结晶网 2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力4，镁砖的分类：烧成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小6，32O Al 含量：%72<(莫来石) %72>（莫来石，刚玉）7，测耐火材料的抗拉性的两种方法：动态法、静态法8，2ZrO 增韧机理①应力诱导相变增韧②微裂纹增韧③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石其基质有三种：232,,MS C CMS S M二、主晶相：构成材料的主体，熔点较高，对材料的性质起支配作用的一种晶相基质：指分散有断续颗粒的连续介质（耐火材料中大晶体或骨料间隙中存在的物质） 耐火度：材料在没有荷重的情况下，抵抗高温作用下熔化和软化的性能注浆成型法：所谓注浆成型法，就是将粉料的悬浮液使之具有一定的流动性，将悬浮液注入到模具里面或模腔里面，形成具有一定形状的模坯的方法。
烧结：把粉状或非致密的原料经过加热，当它低于其熔点温度的一定温度范围时，发生少量的易熔成分液化，颗粒连接，填充空气孔隙，结构致密物增大、急剧膨胀，强度和化学稳定性提高等物理化学变化，成为坚实的结合体的过程。
二次莫来石化：指在1200℃以上，从水铝石脱水形成的刚玉，与高岭石分解出来的二氧化硅继续反应，形成的莫来石称为二次莫来石，过程为二次莫来石化。
三、1、什么叫困料？答：将混炼成型或挤力处理后的坯料在一定温度、湿度的环境下，储存一段时间的方法。
其发生的有利的化学物理变化有：通过困料的过程，使它里面的水分分布更加均匀，坯料表面的蒸发水分非常少；坯料里面的水分通过里面的毛细管从水分高的地方转移到水分少的地方，原来毛细管中没有被水填充的地方被水填充，增加了坯料的可塑性；在潮湿的环境中由于细菌的作用可使有机物变质，并生成有机酸，起到表面活性剂的作用并使坯料均化；另外，困料中的水化反应有时可以产生一些胶体物质，提高坯料的结合性和可塑性。
耐火材料基本知识试题1．什么是耐火材料答：耐火材料是指在高温环境中能满足使用要求的无机非金属材料。
它具有一定的高温力学性能，良好的体积稳定性，是各种高温设备必需的材料。
2．耐火材料分为有哪几种答：按其主要成分的化学性质可分为酸性、中性和碱性三类；按耐火度分为普通高酸、特级耐火材料（耐火度分别在1580～1770℃、1770～2000℃、2000℃）；还可按烧制方法，气孔率等方法分类。
3．耐火材料的结构性能指什么答：指它的气孔率、吸水率、透气度、气孔孔径分布，体积密度，真密度等，它们是评价耐火材料质量的重要指标。
4．名词解释⑴热膨胀性——指耐火制品在加热过程中的长度变化，其表示方法有线膨胀率和线膨胀系数两种。
⑵热导率——指单位时间内，在单位温度下，单位面积试样所通过的热量。
⑶耐火强度——在一定温度下单位面积所能承受的极限载荷。
⑷抗折强度——指试样单位承受弯距时的极限折断应力。
⑸耐火度——是指耐火材料在无荷重时抵抗高温作用耐熔化的性能。
⑹荷重软化温度——指耐火制品在持续升温承受恒定载荷产生的温度。
⑺不定形耐火材料——不定形耐火材料是指一定级配的骨料和粉料，结合剂及外加剂组合形成的形状不定且不需高温烧成即可直接使用的耐火材料。
⑻耐火浇注料——是指浇注方法施工且无需加热即可硬化的不定形耐火材料。
⑼耐火喷射料——是用喷射施工方法修补热共设备内补用的不定形耐火材料。
⑽碱性耐火制品——是指以氧化镁、氧化钙、氧化镁和氧化钙为重要成份的耐火制品。
⑾隔热耐火材料——是指气孔率高，体积密度低，热导率低的耐火材料。
⑿耐压强度——是指耐火材料在一定温度下单位面积上所能承受的极限载荷。
⒀重烧成变化率——是烧成的耐火制品再次加热到规定温度，保温一定时间，冷却到室温所产生的残余膨胀和收缩。
⒁抗热震性——指耐火材料在高温下抵抗炉渣侵蚀和冲刷作用的能力。
5．回转窑用耐火材料基本要求答：（1）要求有较高的耐火度；（1）要求有较高的热力强度，高温下抗压，抗折强度（2）要求有较高的抗化学侵蚀能力和较高的耐磨性（3）要求有较高的抗热震性能（4）要求形状尺寸在允许范围内，便于砌筑（5）烧成带砖要求易于挂窑皮（6）要求较低的热导率和热膨胀系数6．浇注料施工的一般规定有哪些答：浇注料施工前应严格进行如下内容的检查：（1）检查产品的出厂时间和质量合格证，并通过检查试验确定是否失效（2）检查模板支得是否符合要求，有无预留膨胀缝（3）检查待浇注设备的外形及清洁情况（4）检查施工机具的方式情况，振捣工具等必须完好备件（5）检查锚固件的型式、尺寸、布置及焊接质量（6）检查周围耐火隔热层的预防浇注料失水措施（7）检查施工用水及计量工具，并考虑施工环境（冬、夏季）施工中要确保不停电，一旦施工不中断，使用模板要有足够的强度，刚性好，不变形、不段位、不漏浆，钢模木模要刷防水剂，重复使用的模具要先清理在涂漆方可使用，加水量严格控制，搅拌及震动要有足够的时间，膨胀缝预留合理，养护时间必须达到要求。
1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
耐火材料问题1.热工设备对耐火材料的要求答：（1）.耐火度: 在无荷重时抵抗高温而不熔融的性能，耐火度仅仅代表耐火材料开始熔融软化到一定程度时的温度。
（2）. 苛重软化温度: 在一定的重负荷和热负荷共同作用下达到某一特定压缩变形时的温度。
（3）.热震稳定性：耐火制品抵抗温度的急剧变化而不破坏的性能（4）.高温体积温度性：耐火材料在高温下长期使用，其外形体积保持稳定不发生变化（收缩或膨胀）的性能，称为高温体积稳定性。
（5）抗渣性（6）其它：耐磨性、高温蠕变性、高温抗折强度、导热性、透气性、导电性2.分类：（工艺和材质二选一）按化学矿物组成分硅酸铝质、硅质、含镁系（1.镁质2.白云石质3.镁橄榄石质4.铬镁）、含碳系（1.碳砖2.石墨制品3.碳化硅制品）、特种耐火材料（1.高温陶瓷材料2.金属陶瓷材料3.轻质耐火材料4.散状耐火材料）按制品成型方法分类浇注制品（含泥浆浇注制品）、可塑成型制品、干法成型制品、捣固成型制品、热塑压制成型制品、热压制品、熔融浇注制品、锯成制品3.镁硅粘土砖的矿物组成答：MgO ≥84.0% SiO2 5~11% CaO ≤ 2.5% 灼减≤0.5% 体密≥3.51g/cm34.耐火材料的定义耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的非金属材料。
5.耐火材料的发展方向（1）、高纯化、致密化、精密化、不定形化、理性化（2）、国内高端耐火材料性能提高的关键：观念更新、理性分析、设备更新与改造、管理水平的提高、人员素质的提高6.不定形耐火材料的定义和分类，以及工艺和材质由具有一定粒度级配的耐火骨料和粉料、结合剂、外加剂混合而成的耐火材料，又称散状耐火材料。
按工艺特性可分为浇注料、可塑料、捣打料、喷射料、投射料、耐火泥、耐火涂料等。
它的颗粒及细粉可由任何材质的耐火物料组成，并可按原料材质分为：硅质耐火材料、黏土质耐火材料、高铝质耐火材料、镁质耐火材料、白云石质耐火材料、铬质耐火材料等。
耐火材料问题
热工设备对耐火材料的要求
答：（1）.耐火度: 在无荷重时抵抗高温而不熔融的性能，耐火度仅仅代表耐火材料开始熔融软化到一定程度时的温度。
（2）. 苛重软化温度: 在一定的重负荷和热负荷共同作用下达到某一特定压缩变形时的温度。
（3）.热震稳定性：耐火制品抵抗温度的急剧变化而不破坏的性能
（4）.高温体积温度性：耐火材料在高温下长期使用，其外形体积保持稳定不发生变化（收缩或膨胀）的性能，称为高温体积稳定性。
（5）抗渣性
（6）其它：耐磨性、高温蠕变性、高温抗折强度、导热性、透气性、导电性
分类：（工艺和材质二选一）
按化学矿物组成分
硅酸铝质、硅质、含镁系（1.镁质2.白云石质3.镁橄榄石质4.铬镁）、含碳系（1.碳砖2.石墨制品3.碳化硅制品）、特种耐火材料（1.高温陶瓷材料2.金属陶瓷材料3.轻质耐火材料4.散状耐火材料）
按制品成型方法分类
浇注制品（含泥浆浇注制品）、可塑成型制品、干法成型制品、捣固成型制品、热塑压制成型制品、热压制品、熔融浇注制品、锯成制品
镁硅粘土砖的矿物组成
答：MgO ≥84.0% SiO2 5~11% CaO ≤ 2.5% 灼减≤0.5% 体密≥3.51g/cm3
耐火材料的定义
耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的非金属材料。
耐火材料的发展方向
（1）、高纯化、致密化、精密化、不定形化、理性化
（2）、国内高端耐火材料性能提高的关键：观念更新、理性分析、设备更新与改造、管理水平的提高、人员素质的提高
不定形耐火材料的定义和分类，以及工艺和材质
由具有一定粒度级配的耐火骨料和粉料、结合剂、外加剂混合而成的耐火材料，又称散状耐火材料。
按工艺特性可分为浇注料、可塑料、捣打料、喷射料、投射料、耐火泥、耐火涂料等。
它的颗粒及细粉可由任何材质的耐火物料组成，并可按原料材质分为：硅质耐火材料、黏土质耐火材料、高铝质耐火材料、镁质耐火材料、白云石质耐火材料、铬质耐火材料等。
结合剂的种类很多，如各种水泥，无机盐类(水玻璃、硫酸盐、磷酸盐等)和有机物(焦油沥青、酚醛树脂等)，也可以按此进行分类和命名。
制造不定形耐火材料的方法。
有捣打成型、振动成型和喷投成型等。
耐火材料的显微组织结构及结构对性质的影响
答：显微组织结构：（1）.硅酸盐相结合物胶结晶体颗粒；（2）.晶体颗粒直接交错结合成结晶网。
常见的力学指标或热学指标
答：力学指标：（1）常温耐压强度；（2）常温抗折强度；（3）耐磨性；（4）高温耐压强度；（5）高温抗折强度；（6）高温蠕变性；（7）弹性模量。
热学指标：（1）热膨胀：耐火材料受热或冷却时产生的热胀冷缩的现象；（2）导热性：导热系数是单位温度梯度下，单位时间内通过单位垂直面积的热量；（3）热容：常压下加热一公斤物质使之升温1℃所需的热量（以千卡计），称为热容，亦称比热容；（4）温度传导性：表示物体加热时的温度传递速度，它决定耐火材料急冷急热时内部温度梯度的大小；（5）导电性：耐火材料除含碳质制品外，在常温下是电的不良导体，随温度升高，电阻减小，导电性增加，在1000℃以上时提高特别显著。
某种耐火材料的矿物组成
答：(1)铝硅系：主要原料为耐火粘土，其主要矿物组成为：高岭石(Al2O3·2SiO2·2H2O)、微晶高岭石、水云母，其他：主要包括石英、黄铁矿(FeS2)、金红石(TiO2)、石膏(CaSO4.2H2O)等及有机杂质。
（2）氧化硅耐火材料：由磷石英、方石英、少量残存石英和高温形成的玻璃相。
碱性、酸性、中性的定义
答：（1）碱性：凡是以碱性氧化物MgO和CaO为主要组成的制品称为碱性耐火制品；（2）酸性:SiO2 ，ZrO2（3）中性：Al2O3，Cr2O3，SiC
如何提高抗渣性（内因、外因）
答：耐火材料在高温下抵抗熔渣侵蚀作用而不被破坏的能力称为抗渣性。
内因：减少杂质、提高纯度、和降低气孔率
外因：耐火材料和熔渣的组成和性质、工作温度、炉渣粘度、炉渣对耐火材料表面的润湿角、耐火材料致密度。
主晶相，基质定义
答：主晶相：构成耐火材料结构的主体，熔点较高，对耐火材料的性质起支配作用的一种晶相。
结合相：填充在主晶相间其他不同成分的结晶矿物或玻璃相。
三种砖的荷重曲线，以及为什么会出现这种现象
各种耐火材料的荷重变形曲线
1-高铝砖（Al2O3 70%）；2-硅砖；3-镁砖；
4-粘土砖；5-半硅砖；6-粘土砖
答：不同的耐火制品橘肉不同的荷重变形温度曲线，原因是制品的化学矿物组成即存在的结晶相、晶体的构造和性状不同。
同时其形状还与晶体是形成网络骨架还是以孤岛状分散在液相中有关。
前者变形温度高，后者的变形温度主要由液相的含量和粘度所决定。
如液相越多，粘性越小，则其高温荷重变形温度下降越多。
此外，制品的组织结构（如致密度），以及制品的颗粒组成，特别是粗颗粒的临界粒度对制品的荷重变形开始温度也有影响。
总结一个与耐火材料相关的炉窑
晶相图。
