一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

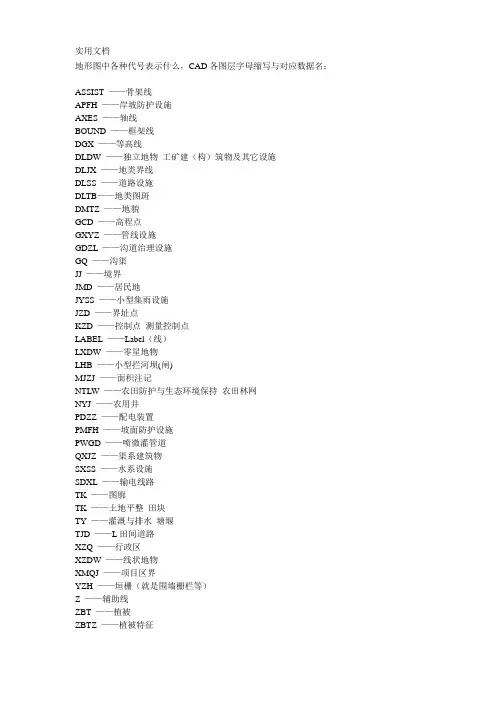

地形图中各种代号表示什么，CAD各图层字母缩写与对应数据名：
ASSIST ——骨架线
APFH ——岸坡防护设施
AXES ——轴线
BOUND ——框架线
DGX ——等高线
DLDW ——独立地物工矿建（构）筑物及其它设施
DLJX ——地类界线
DLSS ——道路设施
DLTB——地类图斑
DMTZ ——地貌
GCD ——高程点
GXYZ ——管线设施
GDZL ——沟道治理设施
GQ ——沟渠
JJ ——境界
JMD ——居民地
JYSS ——小型集雨设施
JZD ——界址点
KZD ——控制点测量控制点
LABEL ——Label（线）
LXDW ——零星地物
LHB ——小型拦河坝(闸)
MJZJ ——面积注记
NTLW ——农田防护与生态环境保持农田林网
NYJ ——农用井
PDZZ ——配电装置
PMFH ——坡面防护设施
PWGD ——喷微灌管道
QXJZ ——渠系建筑物
SXSS ——水系设施
SDXL ——输电线路
TK ——图廓
TK ——土地平整田块
TY ——灌溉与排水塘堰
TJD ——L田间道路
XZQ ——行政区
XZDW ——线状地物
XMQJ ——项目区界
YZH ——垣栅（就是围墙栅栏等）
Z ——辅助线
ZBT ——植被
ZBTZ ——植被特征
ZDH ——展点号野外采集点ZJ ——注记。

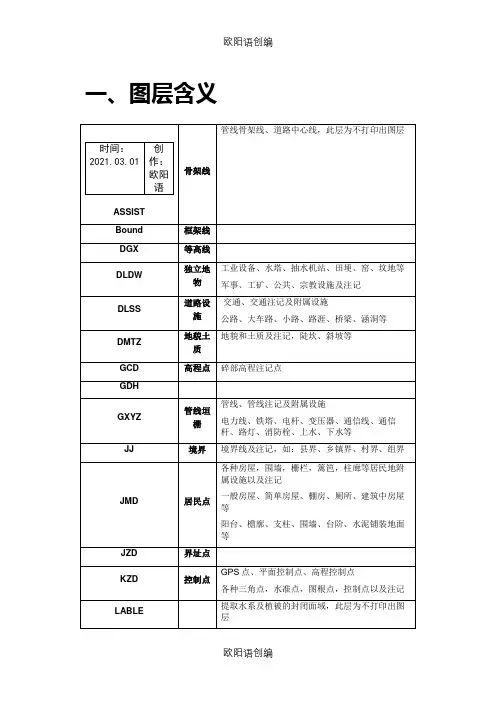

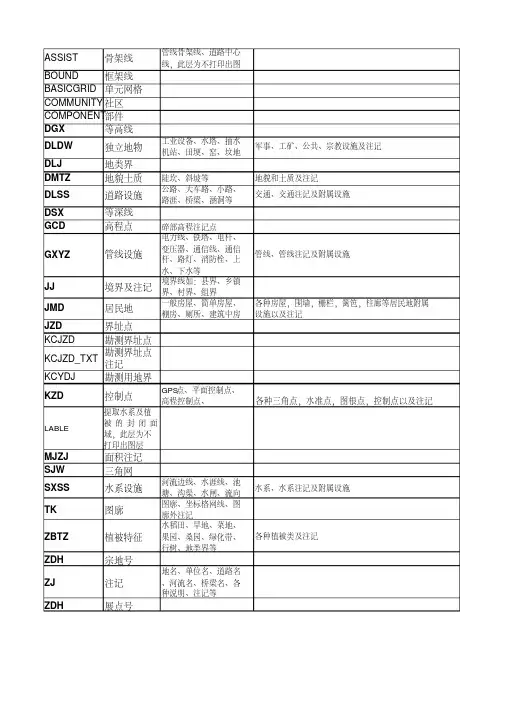

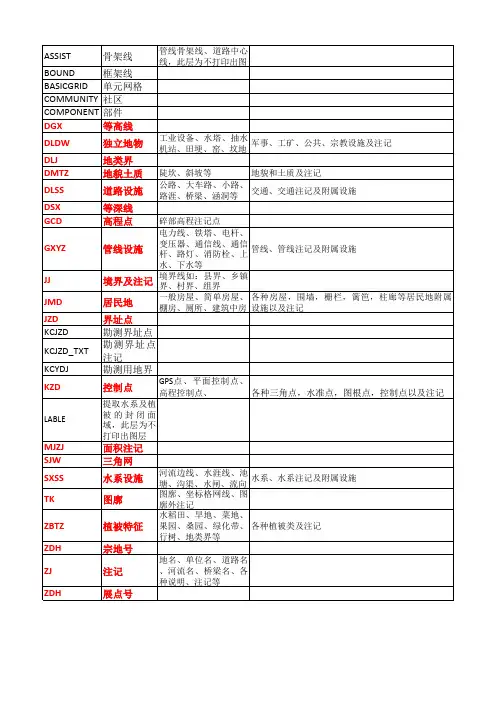

ASSIST骨架线管线骨架线、道路中心
线，此层为不打印出图
BOUND框架线
BASICGRID单元网格
COMMUNITY社区
COMPONENT部件
DGX等高线
DLDW独立地物工业设备、水塔、抽水
机站、田埂、窑、坟地
军事、工矿、公共、宗教设施及注记DLJ地类界
DMTZ地貌土质陡坎、斜坡等地貌和土质及注记
DLSS道路设施公路、大车路、小路、
路涯、桥梁、涵洞等
交通、交通注记及附属设施
DSX等深线
GCD高程点碎部高程注记点
GXYZ管线设施电力线、铁塔、电杆、
变压器、通信线、通信
杆、路灯、消防栓、上
水、下水等
管线、管线注记及附属设施
JJ境界及注记境界线如：县界、乡镇
界、村界、组界
JMD居民地一般房屋、简单房屋、
棚房、厕所、建筑中房各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记
JZD界址点KCJZD勘测界址点
KCJZD_TXT 勘测界址点注记
KCYDJ勘测用地界
KZD控制点GPS点、平面控制点、
高程控制点、各种三角点，水准点，图根点，控制点以及注记
LABLE 提取水系及植被的封闭面域，此层为不打印出图层
MJZJ面积注记
SJW三角网
SXSS水系设施河流边线、水涯线、池
塘、沟渠、水闸、流向
水系、水系注记及附属设施
TK图廓图廓、坐标格网线、图
廓外注记
ZBTZ植被特征水稻田、旱地、菜地、
果园、桑园、绿化带、
行树、地类界等
各种植被类及注记
ZDH宗地号
ZJ注记地名、单位名、道路名、河流名、桥梁名、各种说明、注记等
ZDH展点号。

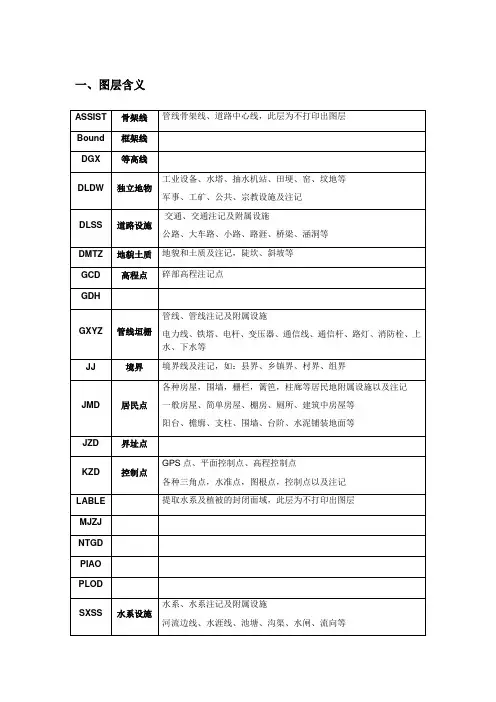

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

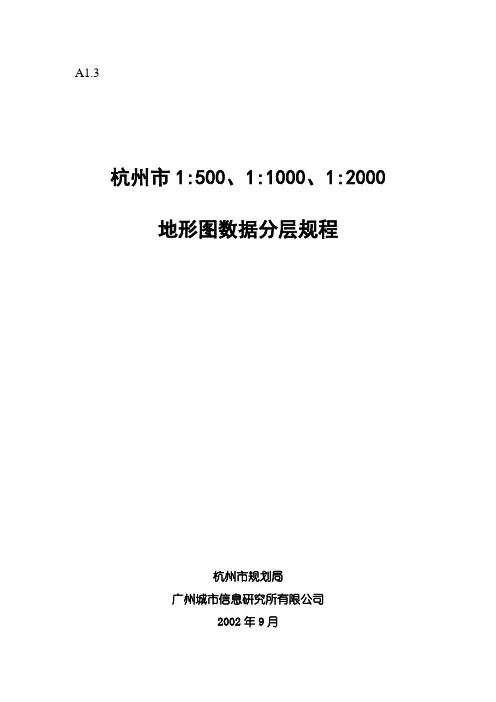

A1.3
