氟树脂种类

氟树脂的种类和用途氟树脂是一种具有优异性能的高分子材料，具有很广泛的应用领域。

下面将详细介绍氟树脂的种类和用途。

1.聚四氟乙烯（PTFE）：聚四氟乙烯是最常见的氟树脂之一，具有低摩擦系数、优异的耐化学性和高温稳定性。

它的用途非常广泛，包括制造非粘性涂层、密封材料、电子和电气设备绝缘材料、阀门零件等。

2.氟化聚氨酯（FPU）：氟化聚氨酯是一种优良的弹性体材料，具有优异的耐溶剂性、耐磨性和耐燃性，可用于制造密封圈、O型圈、橡胶制品等。

3.氟塑料（FEP）：氟乙烯-四氟乙烯-乙烯三元共聚物（FEP）是一种具有优异耐化学性和高温稳定性的材料。

它可以熔融喷涂在各种基材上，在铜箔上被广泛应用于制造电路板、连接器、线缆等。

4.氟化乙烯二聚物（PFA）：氟化乙烯二聚物是一种具有类似PTFE的性能的材料，但其可塑性更高。

PFA具有出色的耐化学性、高温稳定性和耐腐蚀性，可用于制造化工设备、密封圈、管道等。

5.氟化乙烯-三氟氯乙烯共聚物（FEVE）：氟化乙烯-三氟氯乙烯共聚物是一种耐候性和耐化学性都非常优异的树脂。

它在建筑和汽车行业中被广泛应用于制造氟碳喷涂液、压电涂层、涂料和油漆。

6.氟化石墨（FG）：氟化石墨是一种具有高温稳定性和耐化学性的材料，具有良好的导电性和导热性。

它主要用于电解池、电极材料、焊接材料等。

7.氟化聚酰亚胺（PFAPI）：氟化聚酰亚胺是一种极其耐高温和耐化学性的树脂，通常用于制造高温管道、阀门、泵件等。

8.氟石：氟石是一种常见的无机氟树脂，具有出色的防腐性能和耐磨性。

它常用于制造防腐涂料、管道衬里、防腐衬垫等。

9.PCTFE（聚三氟氯乙烯）：PCTFE是一种具有优异的介电性能和热稳定性的材料，可应用于高频电子元器件、光纤通信等领域。

总结：氟树脂以其卓越的化学稳定性、高温稳定性、电气绝缘性和非粘附性等特性而在诸多领域得到应用。

它们被广泛用于制造防腐涂料、密封材料、电子元器件、光电设备、化工设备等，对提高产品性能和延长使用寿命有重要作用。

氟树脂简介1定义分子结构中含有氟原子的一类热塑性树脂。

氟树脂的主要品种有聚四氟乙烯(PTFE)、聚三氟氯乙烯(PCTFE)、聚偏氟乙烯(PVDF)、乙烯-四氟乙烯共聚物(ETFE)、乙烯-三氟氯乙烯共聚物(ECTFE)、聚氟乙烯（PVF）等。

其中以聚四氟乙烯为主。

2性能氟树脂具有优异的耐高低温性能、介电性能、化学稳定性、耐候性、不燃性、不粘性和低的摩擦系数等特性。

聚四氟乙烯可以在260℃高温下长期使用，-268℃低温下短期使用。

介电性能不仅优异，且不受工作环境、温度、湿度和工作频率的影响。

在高温下也不与强酸、强碱和强氧化剂起作用，即使在“王水”中煮沸也无变化，故有“塑料王”之称。

润滑性特别是自润滑性很好，对钢的静摩擦系数仅0.02，动摩擦系数0.03，自摩擦系数0.01。

主要缺点是有冷流性，在负荷和高速条件下尺寸不稳定；刚性、耐磨和压缩强度较差，需加硫化钼和青铜粉等填料改性；耐辐照性和加工性不好。

可熔性聚四氟乙烯不仅具有聚四氟乙烯的原有特性，而且高温机械性能（250℃拉伸强度为13MPa，而聚四氟乙烯为8.5MPa）和加工性能大为改善。

聚三氟氯乙烯的特点是透明性、尺寸稳定性和粘接性好，但耐温性较差。

聚偏氟乙烯、乙烯-三氟氯乙烯共聚物和乙烯-四氟乙烯共聚物都是机械强度好和韧性大的氟树脂，耐辐照性优良；聚偏氟乙烯还是压电性和热电性极好的功能材料。

聚氟乙烯薄膜可耐大气老化30年以上。

偏氟乙烯－六氟异丁烯共聚物可在280℃以上高温下长期使用，主要问题是价格昂贵，常温下发脆。

3国内外状况1934年，德国的F.施洛费尔和O.舍雷尔研究成功的聚三氟氯乙烯，是氟树脂的第一个品种。

1938年美国杜邦公司合成聚四氟乙烯树脂，开发出“特氟龙”不粘涂料，它是将聚四氟乙烯（PTFE）以微小颗粒状态分散在溶剂中，然后以360-380oC的高温烧结成膜，该涂层可长期在-195--250oC下使用，其耐化学品性超过所有聚合物，主要应用于不粘涂层；如：不粘锅内涂膜、聚合反应釜内衬。

氟树脂的牌号特性及用途氟树脂是应用广泛的高级材料之一，具有优异的性能和广泛的应用领域。

以下将介绍几种常见的氟树脂牌号、特性及用途。

1.聚四氟乙烯（PTFE）聚四氟乙烯是最常见的氟树脂，具有优异的耐化学性、耐热性、电绝缘性和低摩擦系数。

它具有极低的表面能，不粘附任何物质，因此常用于防粘涂层、密封垫片、导管、电缆绝缘等。

2.六氟丙烯-乙烯共聚物（FEP）FEP是一种全固化型的氟树脂，具有优异的耐化学性、耐热性、低摩擦系数和可焊性。

它具有良好的透明度、机械强度和电绝缘性，广泛应用于电线电缆绝缘、电子零件的保护罩、化学管道和容器等。

3.六氟丙烯-全氟丙烯共聚物（PFA）PFA是一种高温烧结型的氟树脂，具有优异的耐热性、耐化学性和绝缘性。

它在高温下具有较高的可塑性和较低的变形温度，广泛应用于化学管道、汽车传感器线束、半导体装配等。

4.全氟型氨基塑料（AF）全氟型氨基塑料是一种透明的氟树脂，具有优异的光学性能、机械性能和耐化学性。

它具有低折射率、低散射和较好的抗紫外线性能，广泛应用于光学透镜、光纤通信、激光设备和液晶显示器等。

5.全氟乙丙烯共聚物（PVDF）PVDF是具有较高结晶度的氟树脂，具有良好的耐热性、化学稳定性和电绝缘性。

它具有较高的机械强度和刚性，广泛应用于膜过滤材料、电缆绝缘、电池隔膜、阀门和管道等。

6.氟化乙烯-乙烯共聚物（ETFE）ETFE具有优异的热稳定性、电绝缘性和抗紫外线性能。

它具有较高的透明度、低摩擦系数和耐化学性，广泛应用于隔离膜、建筑薄膜、电线电缆绝缘等领域。

7.氟化聚醚（PFE）PFE具有出色的热稳定性、化学稳定性和电绝缘性。

它具有低摩擦系数、低粘度和较好的耐热性，广泛用于润滑剂、密封材料、油封和阀门等。

以上仅介绍了几种常见的氟树脂牌号及其特性和用途，氟树脂还有许多其他牌号和应用领域。

氟树脂因其卓越的性能，在化工、电子、航空航天、冶金等领域得到了广泛的应用，并在各个行业中发挥着重要的作用。

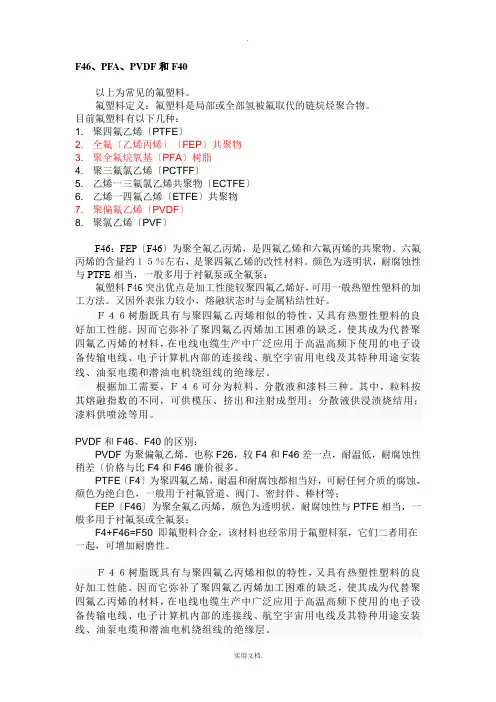

F46、PFA、PVDF和F40以上为常见的氟塑料。

氟塑料定义：氟塑料是局部或全部氢被氟取代的链烷烃聚合物。

目前氟塑料有以下几种：1. 聚四氟乙烯〔PTFE〕2. 全氟〔乙烯丙烯〕〔FEP〕共聚物3. 聚全氟烷氧基〔PFA〕树脂4. 聚三氟氯乙烯〔PCTFF〕5. 乙烯一三氟氯乙烯共聚物〔ECTFE〕6. 乙烯一四氟乙烯〔ETFE〕共聚物7. 聚偏氟乙烯〔PVDF〕8. 聚氯乙烯〔PVF〕F46：FEP〔F46〕为聚全氟乙丙烯，是四氟乙烯和六氟丙烯的共聚物。

六氟丙烯的含量约１５％左右，是聚四氟乙烯的改性材料。

颜色为透明状，耐腐蚀性与PTFE相当，一般多用于衬氟泵或全氟泵；氟塑料F46突出优点是加工性能较聚四氟乙烯好，可用一般热塑性塑料的加工方法。

又因外表张力较小，熔融状态时与金属粘结性好。

Ｆ４６树脂既具有与聚四氟乙丙烯相似的特性，又具有热塑性塑料的良好加工性能。

因而它弥补了聚四氟乙丙烯加工困难的缺乏，使其成为代替聚四氟乙丙烯的材料，在电线电缆生产中广泛应用于高温高频下使用的电子设备传输电线、电子计算机内部的连接线、航空宇宙用电线及其特种用途安装线、油泵电缆和潜油电机绕组线的绝缘层。

根据加工需要，Ｆ４６可分为粒料、分散液和漆料三种。

其中，粒料按其熔融指数的不同，可供模压、挤出和注射成型用；分散液供浸渍烧结用；漆料供喷涂等用。

PVDF和F46、F40的区别：PVDF为聚偏氟乙烯，也称F26，较F4和F46差一点，耐温低，耐腐蚀性稍差〔价格与比F4和F46廉价很多。

PTFE〔F4〕为聚四氟乙烯，耐温和耐腐蚀都相当好，可耐任何介质的腐蚀，颜色为绝白色，一般用于衬氟管道、阀门、密封件、棒材等；FEP〔F46〕为聚全氟乙丙烯，颜色为透明状，耐腐蚀性与PTFE相当，一般多用于衬氟泵或全氟泵；F4+F46=F50 即氟塑料合金，该材料也经常用于氟塑料泵，它们二者用在一起，可增加耐磨性。

Ｆ４６树脂既具有与聚四氟乙丙烯相似的特性，又具有热塑性塑料的良好加工性能。

氟树脂 fluororesin图片：图片：fushuzhi氟树脂(卷名：化工)fluororesin分子结构中含有氟原子的一类热塑性树脂。

具有优异的耐高低温性能、介电性能、化学稳定性、耐候性、不燃性、不粘性和低的摩擦系数等特性。

是国民经济各部门，特别是尖端科学技术和国防工业不可缺少的重要材料。

氟树脂的主要品种有聚四氟乙烯(PTFE)、聚三氟氯乙烯(PCTFE)、聚偏氟乙烯(PVDF)、乙烯-四氟乙烯共聚物(ETFE)、乙烯-三氟氯乙烯共聚物(ECTFE)、聚氟乙烯（PVF）、四氟乙烯-全氟烷基乙烯基醚共聚物（俗称可熔性聚四氟乙烯，PFA）、四氟乙烯-六氟丙烯共聚物（俗称氟塑料46，FEP）、四氟乙烯-六氟丙烯－全氟烷基乙烯基醚共聚物等。

其中以聚四氟乙烯为主。

性能聚四氟乙烯可以在260℃高温下长期使用，-268℃低温下短期使用。

介电性能不仅优异，且不受工作环境、温度、湿度和工作频率的影响。

在高温下也不与强酸、强碱和强氧化剂起作用，即使在“王水”中煮沸也无变化，故有“塑料王”之称。

润滑性特别是自润滑性很好，对钢的静摩擦系数仅0.02，动摩擦系数0.03，自摩擦系数0.01。

主要缺点是有冷流性，在负荷和高速条件下尺寸不稳定;刚性、耐磨和压缩强度较差，需加硫化钼和青铜粉等填料改性；耐辐照性和加工性不好。

可熔性聚四氟乙烯不仅具有聚四氟乙烯的原有特性，而且高温机械性能（250℃拉伸强度为13MPa，而聚四氟乙烯为8.5MPa）和加工性能大为改善。

氟塑料46的最大优点是加工性、阻气性和低温柔性好，耐冷流性优，但耐高低温性能比聚四氟乙烯差，耐应力开裂性能欠佳。

四氟乙烯-六氟丙烯-全氟烷基乙烯基醚共聚物改善了氟塑料46的应力开裂性，高温电性能和力学性能优于氟塑料46和可熔性聚四氟乙烯。

聚三氟氯乙烯的特点是透明性、尺寸稳定性和粘接性好，但耐温性较差。

聚偏氟乙烯、乙烯-三氟氯乙烯共聚物和乙烯-四氟乙烯共聚物都是机械强度好和韧性大的氟树脂，耐辐照性优良；聚偏氟乙烯还是压电性和热电性极好的功能材料。

氟树脂红外标准光谱1.引言氟树脂是一种具有优异耐候性、耐腐蚀性和电绝缘性的高分子材料，广泛应用于航空、航天、汽车、建筑和电子等领域。

了解氟树脂的红外光谱特性，有助于深入探究其分子结构和性能，对于优化氟树脂的合成和应用具有重要意义。

2.氟树脂的分类氟树脂主要分为热塑性氟树脂和热固性氟树脂两大类。

热塑性氟树脂如聚四氟乙烯（PTFE）等，具有优良的加工性能和力学性能；热固性氟树脂如三氟氯乙烯（CTFE）等，具有较高的耐热性和绝缘性。

3.红外光谱的基本原理红外光谱是一种基于分子振动和转动能级跃迁的光谱技术。

当特定波长的红外光与分子相互作用时，若光子的能量与分子振动或转动能级差相匹配，则会引起能级跃迁，从而吸收光能。

通过测定吸收光谱，可以推断出分子的结构和性质。

4.氟树脂的红外光谱特性氟树脂的红外光谱表现出明显的特征吸收峰，这些峰的位置和强度与分子中的特定化学键有关。

例如，PTFE中C-F键的伸缩振动在670cm⁻¹左右出现强吸收峰，而C-C键的伸缩振动则在1100cm⁻¹左右出现。

5.不同类型氟树脂的红外光谱比较不同类型的氟树脂，其化学结构和分子组成不同，因此红外光谱存在一定差异。

通过比较不同氟树脂的红外光谱，可以对其分子结构和性能进行深入分析。

例如，全氟磺酸树脂的红外光谱中会出现强而尖锐的磺酸基团吸收峰。

6.红外光谱在氟树脂研究中的应用红外光谱在氟树脂研究中具有广泛的应用价值。

首先，红外光谱可用于鉴定未知氟树脂的化学结构和成分；其次，通过对比标准红外光谱图，可快速确定产品中可能存在的杂质和污染物；此外，红外光谱还可用于研究氟树脂的聚合反应机理、反应动力学以及老化过程等。

7.结论红外光谱是研究氟树脂结构和性能的重要手段之一。

通过深入分析不同类型氟树脂的红外光谱特征，可以为合成新的氟树脂品种提供理论支持，为优化现有产品的性能提供依据。

随着技术的不断进步和应用研究的深入，红外光谱将在氟树脂的研发和生产中发挥更加重要的作用。

氟树脂的主要品种有聚四氟乙烯(PTFE)、聚三氟氯乙烯(PCTFE)、聚偏氟乙烯(PVDF)、乙烯-四氟乙烯共聚物(ETFE)、乙烯-三氟氯乙烯共聚物(ECTFE)、聚氟乙烯（PVF）等。

其中以聚四氟乙烯为主。

1生产方法氟树脂常用悬浮聚合、溶液聚合和本体聚合制得成型用产品，用乳液聚合制得涂料用产品。

聚四氟乙烯则多用悬浮聚合和分散聚合法生产。

悬浮聚合制得的悬浮聚四氟乙烯，系在聚合釜中以水为介质，过硫酸铵作引发剂，稀盐酸为活化剂,使四氟乙烯于0.5～2MPa压力和40～45℃下引发聚合制得白色粒料，经捣碎、研磨、干燥得到不同粒度的粉状产品。

分散聚合时需加少量分散剂(全氟辛酸铵)和稳定剂(氟碳化合物)，以氧化还原体系催化剂进行引发聚合。

聚合有高压和低压之分。

高压为2MPa和25℃,低压力0.6～0.7MPa和10～38℃。

聚合所得分散液用水稀释至一定浓度后，于15～20℃进行机械搅拌，再经凝聚、洗涤、干燥，即得白色松散粉状产品──分散聚四氟乙烯。

分散聚合制得的含聚四氟乙烯20％左右的分散液，加入乳化剂，制得固体含量约为60％的乳白色乳状体的聚四氟乙烯浓缩分散液。

性能聚四氟乙烯可以在260℃高温下长期使用，-268℃低温下短期使用。

介电性能不仅优异，且不受工作环境、温度、湿度和工作频率的影响。

在高温下也不与强酸、强碱和强氧化剂起作用，即使在“王水”中煮沸也无变化，故有“塑料王”之称。

润滑性特别是自润滑性很好，对钢的静摩擦系数仅0.02，动摩擦系数0.03，自摩擦系数0.01。

主要缺点是有冷流性，在负荷和高速条件下尺寸不稳定;刚性、耐磨和压缩强度较差,需加硫化钼和青铜粉等填料改性；耐辐照性和加工性不好。

可熔性聚四氟乙烯不仅具有聚四氟乙烯的原有特性，而且高温机械性能（250℃拉伸强度为13MPa，而聚四氟乙烯为8.5MPa）和加工性能大为改善。

氟塑料46的最大优点是加工性、阻气性和低温柔性好,耐冷流性优,但耐高低温性能比聚四氟乙烯差，耐应力开裂性能欠佳。

各种氟树脂的物理性能特氟龙分为:PTFE FEP PFA ETFE几种类型单位PTFE PFA FEP（F46）ETFE(F40)E-CTFEhalar液体有有有有无粉体无有有有有比重 2.15 2.15 2.15 1.76 1.67-1.69 硬度50-60/ R 60 /R 56/ R 72/ R 72/R摩擦系数动：0.05-0.10 动：0.2 动：0.08-0.30 动：0.30-0.40 动：0.19 静：0.10-0.15 静0.10-0.30 静;0.12-0.20 静：0.24--0.50 静：0.25抗张强度21-35/mpa 25/mpa 23/mpa 40--47/mpa 50/mpa 耐冲击性189/焦耳不断裂不断裂不断裂不断裂伸长率300-500% 300% 325% 150--300% 260--290% 熔点327/度305/度260/度267/度240/度烧结温度380-420/度380-400/度360-390/度300--325/度250-270/度连续使用温度260/度260/度205/度150/度150/度最高使用温度300/度290/度230/度200/度200/度耐盐雾标准B-117744/小时1000/小时744+/小时1000/小时1000/小时耐侯性20/年20/年优15/年15/年弯曲系数72000/psi 85000/psi 85000/psi 17000/psi 17000/0psi 绝缘常数 2.1（1MH2） 2.6（1MH2） 2.6（1MH2）绝缘强度18（v/um）53（v/um）79（v/um）79（v/um）各种涂层的体系和性能比较PTFE:1：摩擦系数低2：耐蠕变性好3：熔融性较差4：可以热塑性成型方法加工但无法厚涂5：耐化学性好6: 乳液喷涂不粘耐磨自润滑型最后为80微米。

注：板衬内衬的厚度为3毫米，耐温-30度至+130度之间。

氟树脂知识介绍氟树脂一、概述氟树脂又称氟碳树脂，是指主链或侧链的碳链上含有氟原子的合成高分子化合物。

氟树脂可以加工成塑料制品（通用塑料和工程塑料），增强塑料（玻璃钢等）和涂料等产品。

以氟树脂为基础制成的涂料称为氟树脂涂料，也称氟碳树脂涂料，简称氟碳涂料。

自从1934年德国赫司特公司发现聚三氟氯乙烯，特别是1938年美国DuPont公司的R.J.Plunkett博士发明聚四氟乙烯（PTFE）以来，氟树脂以其优异的耐热性、耐化学药品性、不粘性、耐候性、低摩擦系数和优良的电气特性，博得人们的青睐，获得长足的发展。

1964年杜邦公司将聚四氟乙烯商品化，商品牌号为特氟龙（Teflon）。

聚四氟乙烯由于耐腐蚀性最为突出，很快获得了“塑料王”的美称，对现代工业发展起了重要作用。

国际上，从氟塑料基础上发展起来的涂料品种主要有三种。

第一种是以美国杜邦公司为代表的热熔型氟涂料特氟龙系列不粘涂料，主要用于不粘锅、不粘餐具及不粘模具等方面；第二种是是以美国阿托-菲纳公司生产的聚偏氟乙烯树脂（PVDF）为主要成分的建筑氟涂料，具有超强耐候性，主要用于铝幕墙板；第三种是1982年日本旭硝子公司推出了Lumiflon 牌号的热固性氟碳树脂FEVE，FEVE由三氟氯乙烯（CTFE）和烷烯基醚共聚制得，其涂料可常温和中温固化。

这种常温固化型氟碳涂料不需烘烤，可在建筑及野外露天大型物件上现场施工操作，从而大大拓展了氟碳漆的应用范围，主要用于建筑、桥梁、电视塔等难以经常维修的大型结构装饰性保护等,具有施工简单、防护效果好和防护寿命长等特点。

1995年以后，杜邦公司开发了氟弹性体（氟橡胶），以后又发展了液态（包括水性）氟碳弹性体，产生了溶剂型和水性氟弹性体涂料。

至此，具有不同用途的热塑性、热固性及弹性体的氟碳树脂涂料，品种齐全，溶剂型、水性、粉末的氟树脂涂料都在发展，拓宽了氟树脂涂料的应且领域。

我国氟树脂涂料是在借鉴国外先进技术的基础上发展起来的，自20世纪90年代初期引进日本旭硝子涂料树脂株式会社生产的常温固化氟碳树脂涂料，开始用于上海高速公路、桥梁工程。

粉末涂料新成员:氟树脂粉末涂料1 、氟树脂概述氟树脂品种繁多，性能优异，已成为当今世界现代工业中许多关键技术不可或缺的材料。

氟树脂主要包括聚四氟乙烯（俗称塑料王，PTFE）、热塑性聚偏二氟乙烯（PVDF）、可熔性聚四氟乙烯（PFA）、聚四氟乙烯－乙烯、聚三氟氯乙烯（PTFCE）及聚氟乙烯（PVF）等品种。

我国氟涂料是在借鉴国外先进技术的基础上发展起来的，目前已自主开发出氟乙烯和羟基乙烯基醚共聚物(FEVE) 、聚四氟乙烯（PTFE ）、PVDF 型三种溶剂型氟涂料。

国内代表性的氟粉末涂料厂是大连振邦，有热塑性氟粉末乙烯—三氟氯乙烯共聚物（ECTFE）,烘烤温度260℃×20min，涂层表面光滑，具有优异的耐化学性、耐热性，及物理机械性能；和热固性氟粉末（PVF3），烘烤固化温度180℃×10-20min，涂层具有优异的耐化学、耐候性和高装饰性，价格也相对便宜，其表面装饰效果要远高于PVDF涂料，树脂氟含量在25％以上。

氟涂料发展了60多年，经历了热熔型、常温交联固化型、水基型三个发展阶段。

目前国际上形成了三种不同用途的氟树脂与氟涂料行业，第一种是以美国杜邦公司为代表的热熔型氟涂料特氟龙不粘涂料，主要用于不粘锅、不粘餐具及不粘模具等方面；第二种是以美国阿托-菲纳公司生产的PVDF(聚偏氟乙烯树脂)树脂为主要成分建筑氟涂料，具有超强耐候性，主要用于铝幕墙板；第三种是以日本旭硝子为代表的室外常温固化氟碳涂料——氟乙烯和羟基乙烯基醚共聚物（FEVE 氟涂料），这种常温固化型氟碳涂料不需烘烤，可在建筑及野外露天大型物件上现场施工操作，从而大大拓展了氟碳漆可应用的范围，主要应用于桥梁、电视塔等难以经常施工的塔架防腐等领域。

杜邦公司的特氟龙（聚四氟乙烯）是最早问世的氟碳粉末涂料，用做不粘、耐高温器具涂层。

由于聚四氟乙烯有很高的结晶度，熔点高达327℃，成膜温度很高（≥380℃），熔点越高，烘烤温度亦越高，涂膜耐热性越好，特别适用于不粘锅炊具。

氟碳树脂的种类范文氟碳树脂是由氟碳化合物聚合而成的高分子材料，具有出色的耐腐蚀性、耐高温性、绝缘性和抗粘附性等特点。

根据其结构和应用领域的不同，氟碳树脂可以分为多种类型。

下面将介绍几种常见的氟碳树脂。

1.聚四氟乙烯（PTFE）聚四氟乙烯是最常见的氟碳树脂，也是性能最优异的一种。

它具有很低的摩擦系数、出色的耐化学腐蚀性和耐高温性，以及良好的电绝缘性。

PTFE广泛应用于润滑材料、密封件、电子元器件、仪器仪表、管道等领域。

2.氟化石蜡（PFA）氟化石蜡是一种类似PTFE的氟碳树脂，但它的加工性更好。

PFA具有良好的耐化学性和耐热性，可以在更高的温度范围内使用，同时具有较高的抗粘黏性。

它常用于电缆绝缘层、管道、阀门、泵体等高温耐腐蚀领域。

3.全氟乙丙橡胶（FKM）全氟乙丙橡胶是一种高性能橡胶材料，具有出色的耐油性、耐高温性和耐化学腐蚀性。

由于其出色的综合性能，FKM常用于高温密封件和橡胶制品领域，如汽车零部件、油封、密封圈等。

4.氟化酚醛树脂（PFA）氟化酚醛树脂是一种特殊的氟碳树脂，具有卓越的综合性能。

PFA具有优异的耐化学腐蚀性能、耐高温性和机械性能，同时还具有良好的电气绝缘性和电子射频性能。

它广泛应用于半导体工业、电子行业和通信领域。

5.全氟丙烯树脂（FFKM）全氟丙烯树脂是一种新型的氟碳树脂，具有卓越的耐化学腐蚀性、耐高温性、电性能和机械性能。

FFKM常用于极端条件下的密封件和管道，如化学工业、石油化工、半导体工业和航空航天等领域。

此外，还有氟化聚乙烯和氟化聚丙烯等氟碳树脂，它们具有不同的耐化学腐蚀性和耐热性能，适用于各种特定的应用领域。

随着科技的进步，氟碳树脂的种类和性能不断丰富和提高，满足了不同行业的需求。

PFA（全氟烷氧基树脂）详解氟树脂是部分或全部氢被氟取代的链烷烃聚合物，它们有聚四氟乙烯（PTFE）、全氟（乙烯丙烯）（FEP）共聚物、聚全氟烷氧基（PFA）树脂、聚三氟氯乙烯（PCTFF）、乙烯一三氟氯乙烯共聚物（ECTFE）、乙烯一四氟乙烯（ETFE）共聚物、聚偏氟乙烯（PVDF）和聚氟乙烯（PVF）。

PFA简介四氟乙烯—全氟烷氧基乙烯基醚共聚物(又：过氟烷基化物，可溶性聚四氟乙烯)，英文名称：Polyfluoroalkoxy,简称PFA，又称过氟烷基化物和可溶性聚四氟乙烯。

PFA的熔点大约为580F，比重为2.13-2.167克/立方厘米，成型收缩率：3.1-7.7%，成型温度:350-400℃。

物料性能1、为少量全氟丙基全氟乙烯基醚与聚四氟乙烯的共聚物。

熔融粘结性增强，溶体粘度下降，而性能与聚四氟乙烯相比无变化。

此种树脂可以直接采用普通热塑性成型方法加工成制品。

2、长期使用温度-80--260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。

3、其耐化学药品性与聚四氟乙烯相似，比偏氟乙烯好。

4、其抗蠕变性和压缩强度均比聚四氟乙烯好，拉伸强度高，伸长率可达100-300%。

介电性好，耐辐射性能优异。

阻燃性达5、无毒害：具有生理惰性，可植入人体内。

V0级1、适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件。

2、高温电线、电缆绝缘层，防腐设备、密封材料、泵阀衬套，和化学容器。

成型性能1.结晶料,吸湿小。

可采用通常得热塑性塑料得加工方法加工成制品。

3、流动性差，极易分解，分解时产生腐蚀气体。

宜严格控制成型温度不要超过475度，模具应加热至150-200度，浇注系统对料流阻力应小。

4、半透明粒料，注塑、挤出成型。

成型温度350-400度，475度以上容易引起变色或发生气泡。

并注意脱模会较困难。

5、因熔融的材料对金属有腐蚀作用，长期生产，模具需要电镀铬处理。

氟碳树脂的种类氟碳树脂家族常见的有PTFE、PVDF、FEVE、PVF四种。

PTFE即聚四氟乙烯树脂，于1938年在美国开发出成功，其防腐性能特别优异，有塑料王之称。

如特富龙不粘锅涂料，经常处在糖、油脂、盐等多种成分在高温反应复杂环境中，能保持不粘、自洁，PTFE 轴承不需要润滑油，具有自润滑性。

PVDF即聚偏二氟乙烯树脂，60年代出现，主要作为建筑涂料应用于金属装饰板材的罩面保护涂层。

以KYNAR500为品牌的PVDF氟涂料，经过30年真实考验，能基本保持原貌，体现氟碳涂料优良的耐候性能，在国外主要作为标志性建筑的金属装饰板材的罩面保护。

PTFE和PVDF氟碳涂料属烘烤型，必须高温才能成膜，不能在常温下施工。

FEVE即聚三氟氯乙烯/乙烯基醚树脂，由日本科学家于1982年利用分子链设计技术和膜技术开发成功，是一种可常温固化的氟碳涂料。

在室温下，通过刷涂、辊涂、喷涂等普通涂装方法，将氟碳涂料涂覆在各种基材表面，形成氟碳保护涂膜，极大的拓展了氟碳涂料的应用范围，使氟碳涂料在日常生活使用成为可能。

PVF即聚氟乙烯树脂，由美国杜邦公司于1940年发明，这种专利产品是将PVF共挤而成的薄膜，厚度一般为12.5～50um。

PVF薄膜通过与金属板材复合用于建筑外墙，与PVC膜复合用于空间膜结构。

其良好的抗UV性能，也使其广泛地用于户外广告宣传画的保护膜等。

作为一种高科技功能性涂料，从其产生的过程不难发现氟涂料的发展经历了热熔型（PTFE、PVDF）、常温交联固化型（FEVE）、水基型三个发展阶段。

绿色环保和可持续发展的宏观战略成为21世纪的发展主题，许多国家开始限制使用溶剂型涂料，高固体分氟涂料和水性氟涂料的开发成为氟涂料重点开发方向。

目前市场上已有水性氟涂料销售。
