JYB-G ZIGBEE无线压力变送器使用说明书

压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。

本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理压力变送器的工作原理基于电阻应变测量技术。

当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。

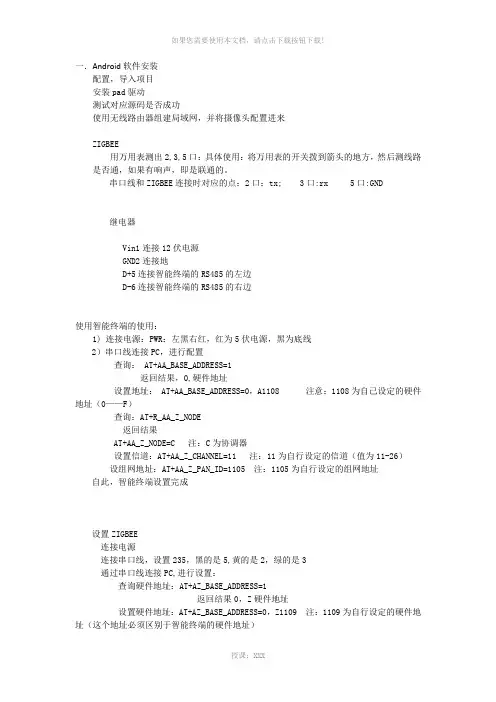

一．Android软件安装配置，导入项目安装pad驱动测试对应源码是否成功使用无线路由器组建局域网，并将摄像头配置进来ZIGBEE用万用表测出2,3,5口：具体使用：将万用表的开关拨到箭头的地方，然后测线路是否通，如果有响声，即是联通的。

串口线和ZIGBEE连接时对应的点：2口：tx; 3口:rx 5口:GND继电器Vin1连接12伏电源GND2连接地D+5连接智能终端的RS485的左边D-6连接智能终端的RS485的右边使用智能终端的使用：1) 连接电源：PWR：左黑右红，红为5伏电源，黑为底线2）串口线连接PC，进行配置查询： AT+AA_BASE_ADDRESS=1返回结果，0,硬件地址设置地址： AT+AA_BASE_ADDRESS=0，A1108 注意：1108为自己设定的硬件地址（0——F）查询：AT+R_AA_Z_NODE返回结果AT+AA_Z_NODE=C 注：C为协调器设置信道：AT+AA_Z_CHANNEL=11 注：11为自行设定的信道（值为11-26）设组网地址：AT+AA_Z_PAN_ID=1105 注：1105为自行设定的组网地址自此，智能终端设置完成设置ZIGBEE连接电源连接串口线，设置235，黑的是5,黄的是2，绿的是3通过串口线连接PC,进行设置：查询硬件地址：AT+AZ_BASE_ADDRESS=1返回结果0，Z硬件地址设置硬件地址：AT+AZ_BASE_ADDRESS=0，Z1109 注：1109为自行设定的硬件地址（这个地址必须区别于智能终端的硬件地址）设置工作模式：AT+AZ_BASE_WORKMODE=0,2设置为路由器：AT+AZ_Z_NODE=R设置信道：AT+AZ_Z_CHANNEL=11 注：11为上述设置的信道AT+AZ_Z_PAN_ID=1105 注：1105为上述设置的组网地址设置工作模式：AT+AZ_BASE_WORKMODE=0,2将门磁连上：门磁的两头分别连接ZIGBEE的GND和IN两口关于继电器1）继电器就是一个开关2）一个继电器有四对：第一队：AG,A1，A2,;第二队：10,11,12；第三队：13,14,15；第四对：16,17,18。

压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。

二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。

2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。

3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。

4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。

三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。

请注意避免弯曲或扭曲导致的应力集中。

2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。

务必遵守相关安全规范，以防止短路或电击。

3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。

包括量程范围、输出信号类型等。

4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。

如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。

四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。

2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。

3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。

4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。

五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。

2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。

安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。

若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。

●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。

1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。

（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。

（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。

（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。

（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。

接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。

信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。

注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。

压力变送器使用说明1.安装-在安装压力变送器之前，务必检查其型号、规格和测量范围是否与实际需求匹配。

-安装前，清洁安装位置，确保无杂物和腐蚀物。

-使用连接件连接压力变送器和测量点，确保连接牢固。

-在安装过程中，不要使用暴力力量，以免损坏设备。

-确保压力变送器与被测介质的接触面干净，无杂质。

2.连接电源-查看压力变送器的电源要求，正确连接电源。

-注意电源的电压和频率是否与压力变送器的需求相符。

-在连接电源之前，确保电源开关处于关闭状态。

3.校准-在初次使用或更换位置后，需要进行校准。

-可以选择使用标准压力表进行校准，将标准压力施加到压力变送器上，并记录输出电流值。

-根据校准结果，调整变送器的零点和量程等参数，确保测量准确。

-校准时，应按照相关的标准和规程进行操作。

4.输出信号-压力变送器的输出信号为标准电流信号（4-20mA），可以通过电流变送器或PLC等设备进行接收、处理和显示。

-正常情况下，4mA对应低测量范围，20mA对应高测量范围。

-如需调整输出信号的范围，可以通过调整变送器的零点和量程等参数来实现。

5.日常维护-定期检查压力变送器的连接件，确保连接牢固。

-清洁压力变送器的外壳，避免灰尘和腐蚀物的积聚。

-检查电源线路是否正常，如有异常及时处理。

-如压力变送器出现故障或异常情况，应及时进行维修或更换。

6.安全注意事项-在操作过程中，注意遵守相关工艺和安全规程，确保人身安全和设备安全。

-不要超过压力变送器的额定压力范围，避免损坏设备。

-注意介质的温度和浓度等特性，确保其不会对压力变送器造成损害。

-如遇到异常情况，应立即停止使用，并采取相应的修复措施。

总之，正确使用和维护压力变送器，可以确保其准确可靠地测量压力，并在工艺和控制系统中起到重要的作用。

在进行使用前，务必详细阅读产品的使用手册和技术规范，并按照要求进行操作。

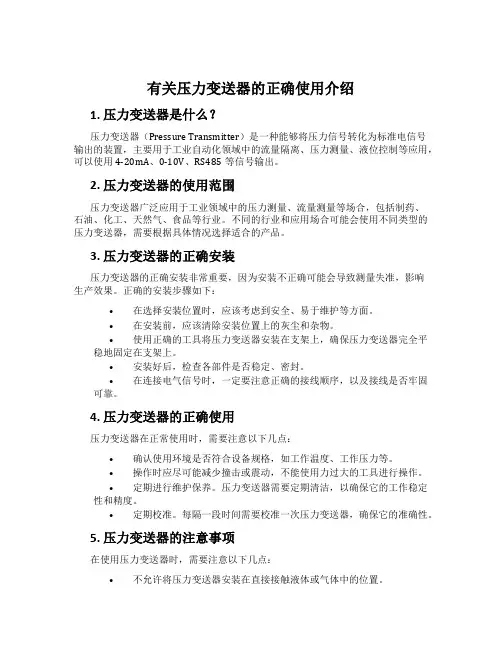

有关压力变送器的正确使用介绍1. 压力变送器是什么？压力变送器（Pressure Transmitter）是一种能够将压力信号转化为标准电信号输出的装置，主要用于工业自动化领域中的流量隔离、压力测量、液位控制等应用，可以使用4-20mA、0-10V、RS485等信号输出。

2. 压力变送器的使用范围压力变送器广泛应用于工业领域中的压力测量、流量测量等场合，包括制药、石油、化工、天然气、食品等行业。

不同的行业和应用场合可能会使用不同类型的压力变送器，需要根据具体情况选择适合的产品。

3. 压力变送器的正确安装压力变送器的正确安装非常重要，因为安装不正确可能会导致测量失准，影响生产效果。

正确的安装步骤如下：•在选择安装位置时，应该考虑到安全、易于维护等方面。

•在安装前，应该清除安装位置上的灰尘和杂物。

•使用正确的工具将压力变送器安装在支架上，确保压力变送器完全平稳地固定在支架上。

•安装好后，检查各部件是否稳定、密封。

•在连接电气信号时，一定要注意正确的接线顺序，以及接线是否牢固可靠。

4. 压力变送器的正确使用压力变送器在正常使用时，需要注意以下几点：•确认使用环境是否符合设备规格，如工作温度、工作压力等。

•操作时应尽可能减少撞击或震动，不能使用力过大的工具进行操作。

•定期进行维护保养。

压力变送器需要定期清洁，以确保它的工作稳定性和精度。

•定期校准。

每隔一段时间需要校准一次压力变送器，确保它的准确性。

5. 压力变送器的注意事项在使用压力变送器时，需要注意以下几点：•不允许将压力变送器安装在直接接触液体或气体中的位置。

•不允许超过压力变送器的额定压力进行使用。

•不允许在高温环境下长时间使用。

•不允许使用破损的压力变送器。

6. 压力变送器的维修如果发现压力变送器存在问题，需要进行维修或更换。

一般来说，维修需要寻找专业的压力变送器维修服务商，而更换则需要重新选择适合的产品，重新安装、校准等。

总之，需要注意，在选购、安装、使用和维护压力变送器时，都需要认真按照相关的操作规程进行，确保其正常工作，为工业自动化领域的生产提供稳定可靠的技术支持。

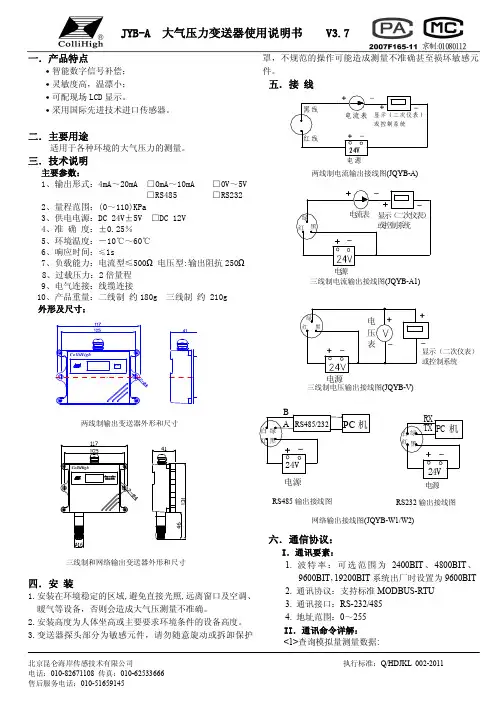

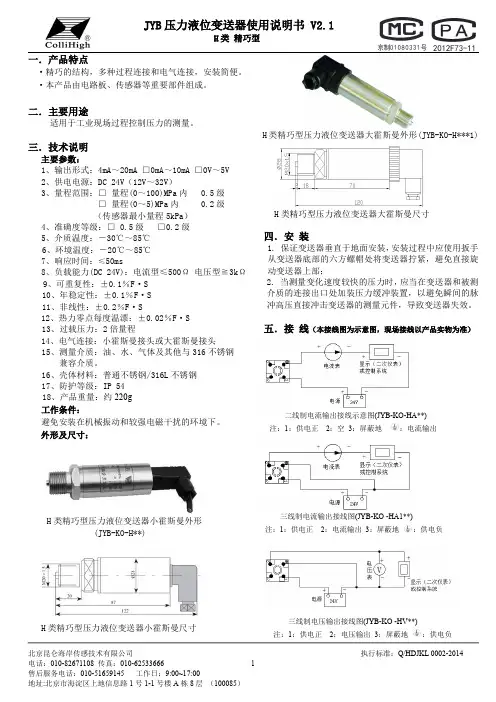

ColliHigh 压力、液位变送器使用说明书第四版目 录一、概述 (1)二、产品型号命名 (2)三、技术参数 (3)四、外形尺寸 (4)五、接线方式 (8)六、注意事项 (12)七、检定证书 (13)八、质量保证书 (14)一、概述JYB压力、液位变送器是将现代科技成果的扩散硅压力传感器，利用专用线性放大芯片进行放大及线性化处理。

外形小巧美观，测量精确、可靠，而且采用一体化的结构，便于现场安装和使用，非常适合于各种环境的压力、液位测量。

本变送器在研制过程中，参照了GB/T1578-1995的“压力传感器性能测试方法”，但在此基础上又有创新，使变送器的调试及检测更加适合于生产需要，并保证了其精度，同时降低了成本，更适合于国内广泛的压力、液位测量的需要。

中心是北京市科委认证的高新技术企业，具有丰厚的技术力量。

中心通过了ISO9001国际质量体系认证。

先进的生产设备、高标准的生产环境、科学而严格的管理，是本中心产品质量的可靠保证。

二、产品型号命名 Y2：刚性软不锈钢管连接液位Y1：刚性不锈钢管连接液位T：软铜管连接液位L：电缆连接液位B：防爆O：不防爆K：航空插头F：DN20/PN0.6法兰D：铸铝外壳Ｈ：霍斯曼接头W2：Rs232输出W1：Rs485输出V ：电压输出A ：电流输出D： 差压A： 绝压G：表压 L：兰宝石传感器 T：陶瓷传感器默认：扩散硅传感器4：1～5V输出3：0～10mA输出2：0～5V输出1：4～20mA输出Ｃ：LED显示Z：LCD显示X：0～100%指针显示三、技术参数量程：供电：□24VDC（12VDC~32VDC）□VDC 输出：□(4~20)mA □(0~10)mA □(0~5)V□(1~5)V □RS232 □RS485 显示：□指针显示（100％）□LED显示□液晶显示准确度：□A级:±0.25％F.S □B级:±0.5％F.S□％F.S负载能力：□600Ω □Ω□3kΩ □kΩ环境温度：□0~60℃□℃测量介质：□气体（）□液体（） 允许过载：□200％F.S □150％F.S测量接口：□M20×1.5螺纹□M12×1.5螺纹□安装方式：□M20×1.5螺纹□M30×1.5螺纹□螺钉固定□葫芦孔安装□定制法兰□四、外形尺寸1、 好，并核对变送器型号和规格是否与您选2、 、负程范围内； 4、 底部的螺帽处将变送器5、 脉冲高压直接冲击传感器的6、 不要自行拆卸，更不7、 刀或其他锋利的金属物体划8、 牌处）浸水，造成通9、 、11、时拨打全国免费电话：8008100265，及时与我们联系。

压⼒变送器详细操作指南教学教材压⼒变送器详细操作指南⽬录1.按键功能概述 (1)1.1.按键模式说明 (1)2.按键功能 (1)2.1.输⼊操作码 (1)2.1.1.操作码及对应功能 (1)2.1.2.操作码输⼊⽅法 (2)2.2.设置单位 (3)2.3.设置量程下限 (4)2.4.设置量程上限 (5)2.5.设置阻尼 (5)2.6.主变量调零（清零）功能 (6)2.7.设置输出特性 (6)2.8.校准下限 (7)2.9.校准上限 (7)2.10................................................................................................. 零点迁移与量程迁移 [调零和调满] 82.11.显⽰变量设置 (9)3.恢复出⼚设置 (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。

也⽀持外部扩展⼲簧管接⼝，实现不开盖调整。

此时⽀持两个按键，分别为“S”、“Z”。

针对这两种应⽤，本产品⽀持“双按键”和“三按键”两种操作模式。

“三按键”操作模式：操作更快捷，适⽤于LCD上具备3个按键的产品。

Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存；M键⽤于数据保存。

注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。

“双按键”操作模式：这种操作模式通常⽤于外部只有2个⾮接触按键的情况。

Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存。

注：在双按键模式下，输⼊数据时，必须等左下⾓的下箭头闪烁时，才能通过按下“Z”键保存设置数据。

2.按键功能2.1. 输⼊操作码2.1.1.操作码及对应功能现场使⽤按键组态时，LCD左下⾓“88”字符⽤于表⽰当前设置变量类型，也就是当前按键所执⾏的设置功能。

压力变送器使用说明书1. 引言压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化控制系统中。

本使用说明书将详细介绍压力变送器的使用方法和注意事项，帮助用户正确、安全地操作该设备。

2. 产品概述压力变送器由壳体、感压装置、转换装置、电路板和连接电缆组成。

其主要功能是将输入的压力信号转换成标准电信号，方便与其他设备进行通信和控制。

在使用压力变送器之前，请确保设备完好无损。

3. 安装与连接3.1 安装方法选择合适的安装位置，确保变送器能够稳固地安装在垂直或水平方向。

避免将变送器直接暴露于高温、湿度或震动的环境中，以免影响其正常工作。

3.2 连接方法将压力变送器的电缆与控制系统的输入端相连接。

确保连接牢固，并注意电缆的极性，避免接反。

在连接过程中，务必断开电源以确保操作安全。

4. 使用方法4.1 参数调节在使用压力变送器之前，需要根据实际需要对其参数进行调节。

通过控制装置或软件，可以设置压力上下限、输出信号类型、补偿温度等参数，以满足不同的工作要求。

4.2 运行监测启动控制系统，观察压力变送器的工作状态。

正常情况下，变送器的指示灯应亮起，显示当前的压力数值。

通过监测数值的变化，可以及时发现异常情况并采取相应的措施。

4.3 维护保养定期检查压力变送器的连接状态和外观，确保无腐蚀、磨损等现象。

若发现问题，请及时清洁或更换相关部件。

同时，注意保持设备周围的清洁和干燥，避免灰尘、水分等对设备造成影响。

5. 安全注意事项- 在操作压力变送器之前，务必将控制系统的电源断开，以免发生触电事故。

- 避免将压力变送器暴露于腐蚀性、易燃性或有害物质的环境中。

- 严禁随意拆卸或改装压力变送器，以免影响其性能或导致其他安全问题。

- 对于长时间不使用的压力变送器，应将其存放在干燥、通风良好的地方，避免积尘或潮湿。

6. 故障排除若发现压力变送器无法正常工作或出现异常情况，请立即停止使用，并按照以下步骤进行排除：- 检查电源连接是否正常。

嘉宝压力变送器说明书摘要：一、嘉宝压力变送器简介1.产品概述2.适用范围3.产品特点二、嘉宝压力变送器的安装与操作1.安装前的准备2.安装步骤3.操作方法三、嘉宝压力变送器的维护与保养1.日常维护2.定期检查3.故障排除四、嘉宝压力变送器的技术参数与性能指标1.技术参数2.性能指标五、嘉宝压力变送器的应用案例1.案例介绍2.成功应用正文：嘉宝压力变送器说明书嘉宝压力变送器是一款高精度的压力测量仪器，广泛应用于各种工业领域，如石油、化工、冶金、电力等。

本说明书将为您介绍嘉宝压力变送器的安装、操作、维护、保养以及技术参数等内容，帮助您更好地了解和使用该产品。

一、嘉宝压力变送器简介1.产品概述嘉宝压力变送器采用先进的微处理器技术，具有高精度、高稳定性、高可靠性的特点。

产品种类齐全，可满足不同行业和领域的需求。

2.适用范围嘉宝压力变送器适用于各种工业过程中的压力测量，如气体、液体、蒸汽等介质。

3.产品特点嘉宝压力变送器具有以下特点：（1）高精度：±0.1%FS的测量精度，满足高精度测量需求。

（2）高稳定性：采用陶瓷电容传感器，具有良好的温度稳定性。

（3）高可靠性：严格的生产工艺和质量控制，确保产品可靠耐用。

二、嘉宝压力变送器的安装与操作1.安装前的准备在安装嘉宝压力变送器之前，请确保现场环境符合产品要求，如避免高温、高湿、腐蚀性气体等恶劣环境。

2.安装步骤（1）选择合适的安装位置，确保便于操作和维护。

（2）根据接线图正确连接电源、输入信号和输出信号。

（3）安装过程中请勿强烈冲击和振动，以免影响产品性能。

3.操作方法（1）开启电源，检查变送器是否正常工作。

（2）根据需要设定报警值和输出信号类型。

（3）定期检查变送器工作状态，如有异常请及时处理。

三、嘉宝压力变送器的维护与保养1.日常维护（1）保持设备清洁，避免灰尘、油污等污染。

（2）定期检查接线端子，确保连接牢固可靠。

2.定期检查（1）每隔一段时间对嘉宝压力变送器进行外观检查，观察是否有损坏或磨损。
