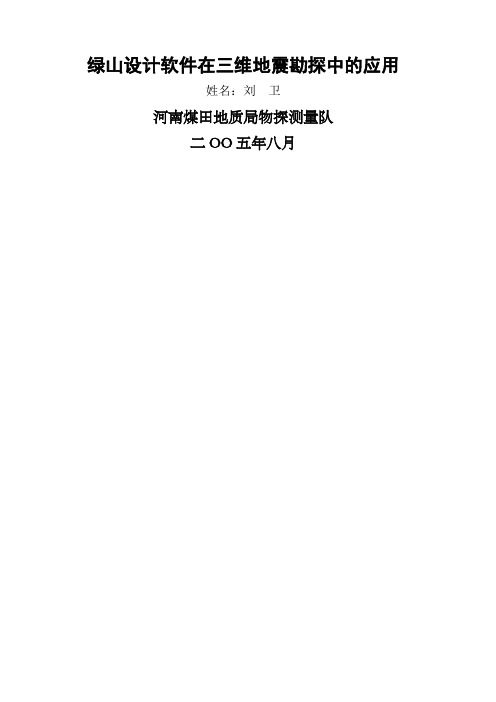

M E S A软件使用说明 Company number【1089WT-1898YT-1W8CB-9UUT-92108】绿山设计软件在三维地震勘探中的应用姓名：刘卫河南煤田地质局物探测量队二OO五年八月目录SPS 标准格式数据文件说明 (51)S P S标准格式头卡的简要说明 (51)SPS 标准格式数据卡的简要说明 (54)附录 2 操作指南 (56)1 引言项目来源为贯彻落实“科教兴局”战略，河南省煤田地质局以豫煤地[2005]2号文下发了“关于申报2005年科研项目立项申请的通知”，根据通知精神，我队根据实际工作需求，经过大量的调研、论证和技术检索，申报了一些贴近生产实际，具有前瞻性、较好应用前景和现实意义的科研项目。
河南省煤田地质局以豫煤地[2005]25号文批准了包括本项目在内的我队的四个项目。
本项目资金万元，2005年底提交研究成果。
目的和意义随着三维地震勘探技术的逐步发展，特别是最近几年普遍开展的采区勘探，对地震勘探各项技术指标提出了更高的要求，尤其是在采区地质构造比较复杂的情况下，对采区勘探的任务要求越来越高，作为采区地震勘探设计这一环节至关重要。
观测系统设计的合理性与适用性，直接影响到地震数据采集及资料处理解释。
绿山三维地震设计软件，结束了多年来手工设计烦琐的工作，设计简便，易于施工，性能比较高，并能及时提供同一测区不同类型观测系统予与选择，优化设计变成了现实。
此软件能很好地解决复杂地表条件的变观问题，能准确计算建筑物下的叠加次数，设计出最优的观测系统来解决建筑物的影响。
它能利用较少的炮数获得相对均匀的叠加次数，而这是手工计算较难办到的。
以前用手工设计的变观，建筑物下的叠加次数变化较大，炮检距分布极不均匀，因此其下资料较差，影响了此处的勘探效果，我队提供的地震勘探资料村庄下验证较差的原因可能也与此有关。
因此此软件的应用，不仅能减少地震生产工作量，减少生产成本，提高生产效率，而且还能提高勘探的质量。
利用此软件可提前设计好观测系统，生成标准SPS格式文件，输入到仪器中（Image 和408仪器都认这种格式），不仅可以提高放炮的效率，而且能减少错误的发生，对提高质量也有一定的作用。
国内外的研究现状此软件已在石油系统地震勘探领域广泛应用，成为一种必不可少的野外质量监控软件，煤炭系统中刚开始使用。
如我们不能使用可能要落后，因此掌握此软件的应用非常必要，具有实际意义，它对提高野外施工效率和质量都有着重要的作用。
主要研究内容1、绿山观测系统软件在三维地震勘探中的常规用法；2、地表复杂地区变观问题在绿山观测系统软件中的实现；3、绿山观测系统软件与地震仪器之间数据接口以及与处理系统之间的数据接口。
4、翻译部分联机帮助文档。
2、观测系统设计软件功能简介系统功能简介绿山公司（Green Mouton）的观测系统设计软件它具有以下特点[2-3]1）、能最佳完成山地、水网、城镇、沙漠等各种复杂地表的三维设计；2）、加载工区背景图片，指导实际生产，提高工作效率；3）、生成各种复杂模板，如线束状模板、斜交模板和钮扣模板等；4）、可以设计线束、斜交、砖块、锯齿、镜像锯齿、钮扣、辐射等常规观测系统；5）、可以设计各种复杂的特殊观测系统；6）、观测系统布设方法灵活，自动化程度高；7）、激发点接收点编辑具有实时、交互智能化的特点；8）、方便智能的障碍物输入编辑和显示功能；9）、编辑炮检点时各种面元信息的实时动态计算和显示，可以大大提高采集质量；10）、多种面元信息统计分析，显示方式多样化；11）、可以输入输出SPS格式文件和各种自由格式文本文件；12）、较强的质量控制和管理功能；13）、方便快捷的数据管理；14）、界面友好、操作方便、简单易学；15）、详细的工作量统计功能，直接输出工作量，统计文本文件；16）、系统可用于施工前的理论设计，施工中的现场指导，质量控制和施工后的分析。
本系统能帮助设计人员在施工前根据用户的需求进行室内分析和理论设计，例如根据用户给定的地质目标成像面积、要求的覆盖次数、现有设备的状况和工区实际情况设计合理经济的观测系统和布设方案。
本系统还能帮助野外技术人员根据野外实际情况现场指导生产，提高工作效率，减少施工成本。
例如根据实际障碍物的情况实时增加删减移动激发点和接收点以满足甲方要求。
系统界面简介MESA为绿山观测系统设计软件的英文名，下面以为例，说明它的界面与用法。
通过双击MESA图标打开MESA程序，如图2-1所示，同时出现一个新的设计窗口，标题为untitled。
设计窗口由标题栏、工具条、坐标显示条组成。
图2-1 窗口界面工具条简介由于没有设计内容，工具条大多变灰，不能用，直到输入数据后，才可用。
与其它常用程序不同的是工具条出现在新项目的设计窗口中，而不是MESA中。
下面为各工具条功能：打开并创建一个新项目打开一个已存在的项目保存项目打印项目编辑检波点，点击它之后处于编辑模式编辑炮点，点击它之后处于编辑模式编辑边界（勘探区边界，村庄、河流等边界）定义面元大小及位置激发选择鼠标模式叠加次数选项偏移距选项方位角选项噪声选项指定比例显示全屏显示缩小刷新显示底图（可是bmp gif 图形格式）显示等值线显示失量图（如dxf格式图）显示检波点显示炮点显示边界显示面元网格显示中间点显示编号显示放炮次序显示叠加次数显示偏移距显示方位角显示噪声系统菜单简介File菜单、Layout菜单、Bin Analysis菜单、Display菜单、Utilities菜单、Output菜单、Advisor菜单、Image System菜单、Help菜单2.3.1 File菜单主要用于新建、打开、关闭程序。
New Database 新建一个项目Open Database 打开一个项目Multi Database打开多个项目Save Database存盘Save As New Database另存Save Pattern File存模板Print打印Exit退出Layout菜单主要用于设计、编辑炮点、检器点和模板。
Design Guide…(设计向导)设计向导，在此可定义最小、最大频率，面元大小、接收线距，道距；炮线距，道距等。
打开此菜单，出现窗口如下，见图2-2。
Stations…用来定义检波点，可定义线状、砖块状、钮拓状、之字形、放射状等排列，也可通过文本文件输入排列。
点击这个菜单时，出现如图2-3所示，再点击第一项（Lines/Bricks…）打开线形/砖块排列定义对话框，图2-4。
Shots…与定义检波点基本一致。
Station Spreadsheet打开检波点电子表格，可在此进行添加、删除、编辑检波点。
Shot Spreadsheet打开检炮点电子表格，可在此进行添加、删除、编辑炮点。
Unit Template用来定义模板。
Design Window打开设计窗口，当窗口关闭时，可通过它打开。
Marine Design Window用于海上观测系统设计。
Unit定义单位，米制或是英制，默认英制。
图2-2 设计向导窗口线状/砖块状钮扣状之字型放射状从其它方案输图2-3 检波点定义图2-4 线状/砖块状检波点定义2.3.3 Bin Analysis 菜单Fold Calculation计算叠加次数、偏移距、方位角等信息，在中有详细介绍。
Fold Selection选择叠加次数。
Fold Deletion删除叠加次数。
Bin Attribute Plot用于显示叠加次数、偏移距、方位角等信息。
Bin Attribute Graph用于面元线分析，可以对某一个面元的所有炮检对的炮检距、方位角进行分析。
如下图所示：图2-5 面元线分析窗口面元线分析窗口中显示许多彩色小方块，每个小方块表示一个炮检对，即显示某条线上的所有炮检对中点。
窗口纵轴表示炮检距，横轴表示面元线上的面元号，小方块颜色表示方位角。
Bin Statistics用于面元信息统计分析，在中有介绍Converted Waves…转换波定义Mute Functions…定义切除Marine Feathering…2.3.4 Display菜单Image Layer用来显示工区底图（图像格式），打开它后，出现Load 子菜单，在其下又出现图像格式子菜单，支持装入的图像格式有GMG、Bmp、JPEG、RAW、TIFF等，如图2-6所示。
选择所要装入的格式和文件。
图2-6 图像装入Contour Layer装入等值线文件，这个文件在GMG—IMAGE中转换过。
Vector Layer装入失量文件，这个文件在GMG—IMAGE中转换而得。
Labeling设置用来显示炮/检点的编号，每隔多少条线显示一条。
Exclusion Settings设置显示障碍物特征。
Options设置炮/检点显示的符号、大小、颜色等。
Suspend Refresh中断刷新View Modes设置显示模式。
Title…为设计添加文本标题。
2.3.5 Utilities菜单Translation用于坐标变换与坐标旋转，打开此菜单出现如下对话框，见图2-7。
Line Reorder对线进行重新编号Renumbering对炮、检点进行重新编号，其下有两个选项：Sequential…用于按顺序编号Grid Based…用于按网格编号Edit Templates编辑模板，在修改时大量使用。
可用来增加、减少一个模板中的接收线、接收点；增加、减少一个模板的炮线、炮点；修改模板起始编号、炮点位置等。
图2-7 坐标变换窗口Randomizer…用来指定每次移动炮点或检波点的最小距离。
Shot Order设置放炮顺序。
Load Exclusions from VYR…装入一个VYR格式文件，它用来定义障碍物。
Load Exclusions from CYR…装入一个CYR格式文件，它用来定义障碍物形状。
Write Elevations to VYR…写高程到一个VYR格式文件。
Multi-Import…用来一次输入多个文件。
可输入炮点文件、检波点文件、关系文件。
我们常用的也就是以上三种文件。
炮点文件：用来定义炮点位置、炮点是否可用等信息；检波点文件：用来定义检波点位置、检波点是否可用等信息；关系文件：用来定义每个炮点与哪些检波点相连，也就是它们之间的关系。
Land Survey Statistics…显示了炮线条数、炮点数、检波线条数、检波点个数、最大、最小偏移距、面元大小等信息。
Cost Analysis…成本分析：用来计算每个炮点或检波点成本等。
Point Count…计算每条线上的炮点或检波点数。
Range/Bearing用来计算任意两点之间的距离和方位角，这个功能对于确定工区旋转角等方面有用。
