地铁施工盾构管片制作工艺流程

城市轨道交通盾构法施工工艺流程1概述盾构施工法是“使用盾构机在地下掘进，边防止开挖面土砂坍塌,边在机内安全的进行开挖作业和衬砌作业，从而构筑成隧道的施工方法”.按照这个定义，盾构施工法是由稳定开挖面、盾构机挖掘和衬砌三大部分组成。

初期的盾构法是用手掘式或机械开挖式盾构机，结合使用压气施工方法边保证开挖面稳定,边进行开挖，在地下水较丰富的地区,用注浆法进行止漏，而对软弱地层，则采用封闭式施工.经过多年对盾构技术的研究开发和应用，已演变成现在非常盛行的泥水式和土压式两种盾构机。

这两种机型的最大优点是在开挖功能中考虑了稳定开挖面的措施，将盾构施工法中的三大要素的前两者联系融为一体,无需辅助施工措施，就能适应地质情况变化范围较广的地质条件。

在隧道的一端建造竖井或基坑，将盾构安装就位盾构从竖井或基坑的墙壁开孔出发，在地层中沿着设计轴线，向另一竖井或基坑的孔壁推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已经拼装好的衬砌管片上，再传到竖井或基坑的后靠壁上。

盾构机是这种施工方法中主要的施工机具.地下铁道盾构法施工是在闹市区或水底的软弱地层中进行的，是修建地下铁道较好的施工方法之一。

近年来盾构机械设备和盾构法施工工艺的不断发展，适应大范围的工程地质和水文地质条件的能力大为提高。

各种断面形式和具有特殊功能的盾构机械(急转变盾构、扩大盾构法、地下对接盾构等)的相继出现，其应用在不断扩大，由于盾构法施工具有作业在地下进行,不影响地面交通，减少对附近居民的噪音和振动影响；施工费用不受埋深的影响，有较高的技术经济优越性；盾构推进、出土、拼装衬砌等主要工序循环进行，易于管理，施工人员较少；穿越江、河、海时，不影响航运;施工不受风雨等气候条件影响等有利特点,将对地下铁道的施工技术的发展起到有力的推进作用。

盾构法施工开挖面稳定技术的历史,是从压气施工法的“气"演变到泥水式的“水"和土压式的“土”。

步骤三中完成可选择拼装点位的选择性评价后，还需对当前环盾构管⽚拼装施⼯完成后的盾构机千⽄顶⾏程信息和盾尾间隙信息分别进⾏计算；当前环盾构管⽚拼装施⼯完成后的盾构机千⽄顶⾏程信息包括YGS、YGX、YGZ和YGY；其中，YGS为当前环盾构管⽚拼装施⼯完成后盾构机上部千⽄顶的⾏程，YGX为当前环盾构管⽚拼装施⼯完成后盾构机下部千⽄顶的⾏程，YGZ为当前环盾构管⽚拼装施⼯完成后盾构机左侧千⽄顶的⾏程，YGY为当前环盾构管⽚拼装施⼯完成后盾构机右侧千⽄顶的⾏程；当前环盾构管⽚拼装施⼯完成后的盾尾间隙信息包括DWS、DWX、DWZ和DWY；其中，DWS 为当前环盾构管⽚拼装施⼯完成后的上部盾尾间隙，DWX为当前环盾构管⽚拼装施⼯完成后的下部盾尾间隙，DWZ为当前环盾构管⽚拼装施⼯完成后的左侧盾尾间隙，DWY为当前环盾构管⽚拼装施⼯完成后的右侧盾尾间隙。

上述⼀种地铁盾构施⼯通⽤环管⽚拼装点位确定⽅法，其特征是：步骤⼆中三个所述选择影响指标中所述盾构机姿态的权重系数记作λZ，盾构机千⽄顶⾏程差的权重系数记作λQ，盾尾间隙的权重系数记作λD；其中，0＜λZ＜1，0＜λQ＜1，0＜λD＜1，λZ+λQ+λD＝1。

上述⼀种地铁盾构施⼯通⽤环管⽚拼装点位确定⽅法，其特征是：步骤⼆中三个所述选择影响指标的权重系数中数值最⼤的权重系数记作λM，λM＝0.4～0.6；三个所述选择影响指标的权重系数中数值最⼩的权重系数记作λm，λm＝0.1～0.3。

上述⼀种地铁盾构施⼯通⽤环管⽚拼装点位确定⽅法，其特征是：步骤⼆中对三个所述选择影响指标的权重系数进⾏确定时，先根据对当前环盾构管⽚所处隧道节段进⾏盾构掘进施⼯时的盾构掘进施⼯参数，并结合预先设定的设定参数，对三个所述选择影响指标的影响程度分别进⾏确定；影响程度最⼤的选择影响指标的权重系数＝λM，影响程度最⼩的选择影响指标的权重系数＝λm；所述设定参数包括盾构机姿态偏差阈值s、千⽄顶⾏程差阈值q和盾尾间隙允许值d；其中，s＞0，q＞0且d＞0。

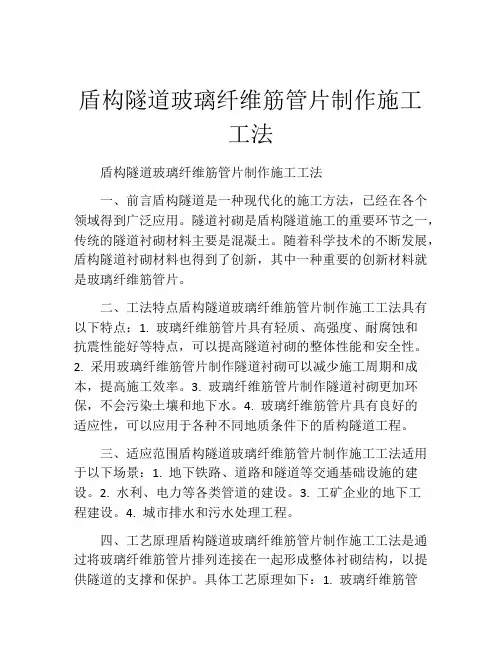

盾构隧道玻璃纤维筋管片制作施工工法盾构隧道玻璃纤维筋管片制作施工工法一、前言盾构隧道是一种现代化的施工方法，已经在各个领域得到广泛应用。

隧道衬砌是盾构隧道施工的重要环节之一，传统的隧道衬砌材料主要是混凝土。

随着科学技术的不断发展，盾构隧道衬砌材料也得到了创新，其中一种重要的创新材料就是玻璃纤维筋管片。

二、工法特点盾构隧道玻璃纤维筋管片制作施工工法具有以下特点：1. 玻璃纤维筋管片具有轻质、高强度、耐腐蚀和抗震性能好等特点，可以提高隧道衬砌的整体性能和安全性。

2. 采用玻璃纤维筋管片制作隧道衬砌可以减少施工周期和成本，提高施工效率。

3. 玻璃纤维筋管片制作隧道衬砌更加环保，不会污染土壤和地下水。

4. 玻璃纤维筋管片具有良好的适应性，可以应用于各种不同地质条件下的盾构隧道工程。

三、适应范围盾构隧道玻璃纤维筋管片制作施工工法适用于以下场景：1. 地下铁路、道路和隧道等交通基础设施的建设。

2. 水利、电力等各类管道的建设。

3. 工矿企业的地下工程建设。

4. 城市排水和污水处理工程。

四、工艺原理盾构隧道玻璃纤维筋管片制作施工工法是通过将玻璃纤维筋管片排列连接在一起形成整体衬砌结构，以提供隧道的支撑和保护。

具体工艺原理如下：1. 玻璃纤维筋管片的制作：将玻璃纤维筋管片按照设计要求制作出特定尺寸的筋管片。

2. 筋管片的安装：将筋管片按照一定的间距和顺序安装在盾构机的刀盘后，形成整体的隧道衬砌结构。

3. 连接和固定：通过连接件将筋管片连接在一起，并使用胶粘剂或螺栓将筋管片固定在地下。

4. 后续工序：在筋管片固定完成后，进行隧道的涂抹、防水、排水等后续工序，确保隧道的稳定和安全。

五、施工工艺盾构隧道玻璃纤维筋管片制作施工工法的主要施工阶段包括：1. 玻璃纤维筋管片制作区准备和材料采购。

2. 玻璃纤维筋管片制作：包括纤维布切割、筋管制作和胶粘剂涂布等过程。

3. 筋管片的安装和连接：将制作好的筋管片按照设计要求安装在盾构机上，并使用连接件将筋管片连接在一起。

地铁盾构法隧道施工技术方案地铁盾构法隧道施工技术方案1。

施工流程图1.1盾构法隧道施工流程图图1盾构隧道施工流程图1.2盾构始发流程图图2 始发流程图 2。

盾构机下井盾构机从盾构工作井吊入，每台盾构机本身自重约200t ，分解为5 块，最大块重约60t.综合考虑吊机的起吊能力和工作半径，安排1 台200t 和一台40t 汽车吊机进行吊入任务。

盾构机下井拼装顺序见图3。

图3盾构机下井拼装示意图在吊入盾构机之前，依次完成以下几项工作：1.将测量控制点从地面引到井下底板上；2.铺设后续台车轨道；3.依次吊入后续台车并安放在轨道上；4.安装始发推进反力架，盾构管片反力架示意图见图4；5.安装盾构机始发托架,盾构始发托架示意图见图5。

图4盾构管片反力架示意图掘进图5 盾构始发托架示意图3.盾构机安装调试3.1盾构机的安装主要工作1。

盾构机各组成块的连接；2.盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接.3.盾构机内管片安装器、螺旋输送器、保园器的安装；4。

台车顶部皮带机及风道管的连接；5.刀盘上各种刀具的安装。

3.2盾构机的检测调试主要内容1。

刀盘转动情况:转速、正反转；2.刀盘上刀具：安装牢固性、超挖刀伸缩；3。

铰接千斤顶的工作情况:左、右伸缩；4。

推进千斤顶的工作情况：伸长和收缩；5。

管片安装器：转动、平移、伸缩；6。

保园器：平移、伸缩；7。

油泵及油压管路;8。

润滑系统;9。

冷却系统；10.过滤装置;11.配电系统；12.操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。

盾构机在完成了上述各项目的检测和调试后(具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。

4。

盾构进洞1.盾构进洞前50 环进行贯通测量，以确定盾构机的实际位置和姿态.此后的掘进不允许有大的偏差发生，逐渐按偏差方位调整盾构机姿态和位置，满足盾构进洞尺寸要求。

这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外.图6 盾构进洞示意图2.洞圈内混凝土分六块凿薄，洞门中心穿孔释放应力.盾构机距井壁混凝土5 米之后掘进中逐步降低正面土压力，最后盾构机头部贴紧井壁时，正面土压力降为零。

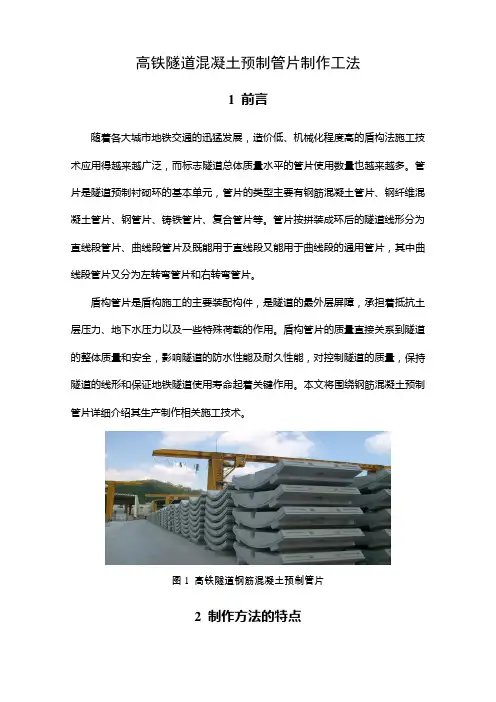

高铁隧道混凝土预制管片制作工法1 前言随着各大城市地铁交通的迅猛发展，造价低、机械化程度高的盾构法施工技术应用得越来越广泛，而标志隧道总体质量水平的管片使用数量也越来越多。

管片是隧道预制衬砌环的基本单元，管片的类型主要有钢筋混凝土管片、钢纤维混凝土管片、钢管片、铸铁管片、复合管片等。

管片按拼装成环后的隧道线形分为直线段管片、曲线段管片及既能用于直线段又能用于曲线段的通用管片，其中曲线段管片又分为左转弯管片和右转弯管片。

盾构管片是盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。

盾构管片的质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能，对控制隧道的质量，保持隧道的线形和保证地铁隧道使用寿命起着关键作用。

本文将围绕钢筋混凝土预制管片详细介绍其生产制作相关施工技术。

图1 高铁隧道钢筋混凝土预制管片2 制作方法的特点（1）工厂生产，管理集中，施工作业规范化，程序化，标准化；（2）高精度组装模具，减小误差；（3）先进的蒸汽养护系统，质量可控；（4）合理的机器与人工配比，成本可控；（5）优化的施工组织设计，进度可控；（6）精细化的生产管理，整体目标可控。

3 适用范围本工法适用于以混凝土为基体材料，预制钢筋混凝土管片生产制作的施工。

4 工艺原理本工法涉及钢筋混凝土预制管片生产制作工艺，主要关键技术有以下方面。

（1）NTP智能蒸汽养护系统：NTP智能蒸汽养护系统具有以下优点：1、高效节能采用进口燃烧器，使燃油充分燃烧，附合国家环保要求。

蒸汽燃气同时供热，换热效率达98%。

实行智能化间歇加温技术，在保证养护质量的前提下节省能耗，降低成本。

2、微电脑控制温度-时间曲线，大大提高养护质量，具有微电脑智能化控制系统，微电脑智能化系统按要求进行智能化控制，使养护的温度-时间曲线达到技术要求，从而使养护更具有科学性。

图2 NTP智能蒸汽养护系统（2）高精度焊铁架：结合钢筋混凝土预制管片，设计了R、L两款高精度焊铁架，简化钢筋笼绑扎难度，每日生产钢筋笼16件。

《地铁车站土建施工方案（盾构法施工）》一、项目背景随着城市的快速发展，人口的不断增长，交通拥堵问题日益严重。

为了缓解城市交通压力，提高居民出行效率，我市决定建设一条新的地铁线路。

本次施工的地铁车站是该线路上的重要节点工程，采用盾构法施工，以确保工程的高效、安全和质量。

该地铁车站位于城市繁华地段，周边建筑物密集，地下管线复杂。

施工过程中需要充分考虑对周边环境的影响，采取有效的保护措施，确保施工安全和周边居民的正常生活。

二、施工步骤1. 施工准备（1）场地平整：对施工现场进行平整，清理障碍物，为盾构机的进场和组装创造条件。

（2）测量放线：根据设计图纸，进行测量放线，确定盾构机的始发位置和隧道轴线。

（3）临时设施建设：搭建临时办公区、生活区、材料堆场等设施，满足施工人员的生活和工作需求。

（4）设备采购与调试：采购盾构机及配套设备，并进行调试和试运行，确保设备性能良好。

2. 盾构始发（1）始发井施工：按照设计要求，进行始发井的施工，包括围护结构、土方开挖、主体结构等。

（2）盾构机组装：在始发井内，将盾构机的各个部件进行组装，并进行调试和验收。

（3）始发准备：安装反力架、始发托架等设备，进行洞门密封处理，为盾构机始发做好准备。

（4）盾构始发：启动盾构机，缓慢推进，进入隧道。

在始发阶段，要密切关注盾构机的各项参数，及时调整推进速度和土压力，确保盾构机平稳始发。

3. 盾构掘进（1）土压平衡控制：根据地质条件和隧道埋深，合理控制土仓压力，保持土压平衡，防止地面沉降和坍塌。

（2）推进速度控制：根据盾构机的性能和地质条件，合理控制推进速度，一般控制在 20～40mm/min 之间。

（3）管片安装：在盾构机推进的同时，进行管片的安装。

管片安装要严格按照设计要求进行，确保管片的连接质量和防水性能。

（4）同步注浆：在管片安装完成后，及时进行同步注浆，填充管片与土体之间的空隙，防止地面沉降。

（5）二次注浆：根据地面沉降监测情况，适时进行二次注浆，进一步控制地面沉降。

盾构管片拼装工艺流程及施工技术一、管片拼装工艺流程盾构管片拼装的施工流程:二、管片安装施工要点1、盾构管片现场验收管片到达施工场地后,进场验收,主要的检验项目有:管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识(包括管片型号、模具编号、生产日期、生产厂家、合格状态)是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好,孔内是否有异物。

然后由地面工程师对进场管片负责签收,并对每环管片做好标识,做到有据可查。

卸货后由地面工班黏贴止水条。

2、管片拼装施工措施管片拼装是盾构法施工的重要环节,其拼装质量的好坏不仅直接关系到成洞的质量,而且对盾构机能否继续顺利推进有着直接的影响。

因此,管片在拼装前仍要进行一次检查,再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落,管片的吊装孔预埋位置正确,封堵盖完好无损,以及其他主要预埋件和混凝土的握裹牢固,管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后,才允许拼装。

每环管片拼装结束后要及时拧紧各个方向的螺栓,且在该环脱出盾尾后再次拧紧。

3、管片的堆放运输管片出厂前逐片进行尺寸、外观的检测,不合格者不允许出厂。

外观的检测内容有:管片表面光洁平整,无蜂窝、露筋,无裂痕、缺角,无气、水泡,无水泥浆等杂物；灌浆孔螺栓套管完整。

安装位置正确。

对于轻微的缺陷进行处理,止水带附近不允许有缺陷。

达到龄期并检验合格的管片有计划地由平板车运到施工现场。

管片运输时其间用垫木垫实,以免使管片产生有害裂纹,或棱线部分被碰坏。

管片到达现场后由龙门吊卸到专门的管片堆放区。

管片堆放区应选择适当,以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。

在卸之前对管片进行逐一的外观检测,不符合要求(裂缝、破损、无标志等)的管片立即退回。

4、管片吊放及隧道内运输管片下井采用龙门吊进行。

洞内运输采用电瓶车牵引管片车运输。

管片车上的管片堆放有序,堆放次序依据管片安装顺序摆放。

地铁盾构隧道预制管片施工检验技术摘要：文章主要阐述了西安地铁三号线通化门～胡家庙～石家街盾构区间预制管片施工工法、管片检验、管片质量控制措施等内容，希望能够为盾构混凝土管片生产质量提高起到借鉴作用。

Abstract：This paper mainly expounds the content of Xi'an metro line three Tonghuamen～Hujiamiao～Shijiajie shield construction method，segment test，inspection and quality control measures，to hope to provide reference for the quality improvement of the production of concrete segment of shield.关键词：盾构管片；早强塑性混凝土；插入式振捣；脱模剂；钢筋骨架；养护Key words：shield segment；early strong plastic concrete；insert type vibrator；release agent；steel skeleton；maintenance 中图分类号：TV512 文献标识码：A 文章编号：1006-4311（2015）17-0235-040 引言地铁盾构隧道已被广泛采用，作为盾构隧道最主要部分的钢筋混凝土管片不仅要承载隧道外侧的土压、水压，保持隧道净空，防止渗漏，同时还要在盾构施工过程中承受施工荷载，这对管片的尺寸精度、外观、结构性能和耐久性提出了很高的要求，因此管片的施工工法、检验及质量控制就显得尤为重要。

1 工程概况西安地铁三号线通化门～胡家庙～石家街区间隧道盾构管片共计1982环，外径6米，内径5.4米，环宽1.5米，厚度0.3米；混凝土强度等级为C50，防渗等级为P10。

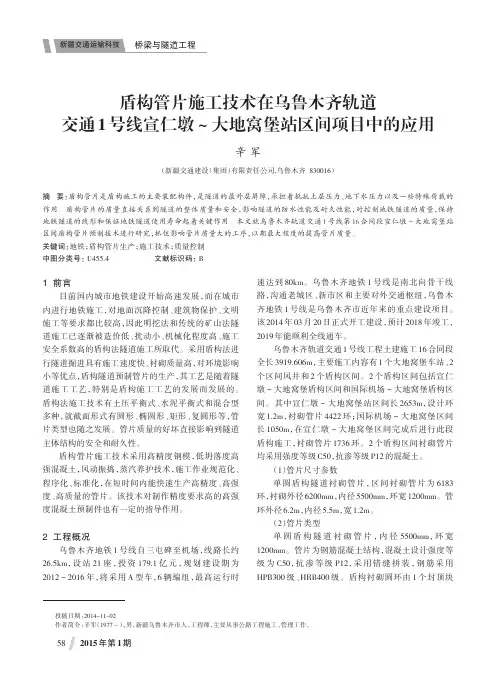

地铁盾构隧道预制管片施工技术摘要:现阶段，我国交通的拥堵严重影响了城市经济的进一步发展，为了改变这一现状，许多城市投入了城市轨道交通的设计。

随着地铁隧道施工技术的进步，预制管片施工技术的作用越来越不可忽视，地铁盾构隧道预制管片施工技术适用于多种复杂隧道建设中，其工作效率较高，大部分城市地铁隧道建设均以得到推广运用。

文章主要分析地铁盾构隧道预制管片的施工技术。

关键词:地铁盾构隧道;预制管片;钢模板;混凝土地铁盾构隧道施工技术的使用范围越来越广，钢筋混凝土管片是盾构隧道中重要的组成部分，其不仅要承载隧道外侧的水压与土压，同时也要防止隧道渗漏，保持隧道净空，这一系列要求对管片的外观、尺寸、性能以及精度等提出了更高的要求。

1地铁盾构施工技术概述1.1 盾构施工技术现状盾构施工技术是当前地铁轨道施工中常见的技术方法，是指以盾构机这一施工机械在地面下挖掘地道的施工方法。

盾构施工技术的有点较为突出，施工效率较高，且高效、安全、快速，可以保障在复杂地形环境中的正常施工，其在大型引水建设工程、大型城市轨道交通工程以及市政工程建设中均得到了广泛运用。

盾构施工技术的施工主体即管片，到目前为止，地铁盾构隧道预制管片主要包括复合管片、预制管片、钢管片、球墨铸铁管片等几种类型，管片不仅影响隧道建设质量，同时也间接影响隧道使用年限，因此有关人员应当提高对盾构隧道预制管片施工技术的重视[1]。

1.2 地铁盾构施工技术原理地铁盾构施工主要包括三个流程即稳定开挖面、挖掘与排土、衬砌。

地铁盾构施工技术的突出优势为:施工速度快、节约人力物力、自动化程度高、不受气候影响、不影响水面交通、对地面建筑物影响小等。

同时，针对埋深较大、隧道较长的地铁施工而言，采用地铁盾构施工技术能够有效降低施工成本。

地铁盾构机的施工原理为，采用圆柱钢组件沿着隧道轴线向前推动，实现土壤挖掘的根本目的。

圆柱刚组件中，其护盾能够接受土层压力，支撑还未衬砌的隧洞，同时也能够接受地下水压，将水挡在外层，保障发掘、排土以及衬砌等工作的正常进行。

管片制作流程一、工艺概述1、定义1.1管片：是盾构施工的主要装配构件，是隧道的最外层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。

盾构管片质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能。

1.2管片模具：是用模具钢制造的，由一块底板、四块侧板、两个上盖所组成的用于隧道管片生产的专用性混凝土预制件模具。

2、整体施工方案为提高管片的质量，应从工艺流程、模具使用、钢筋及骨架加工、混凝土配合比设计、混凝土施工、混凝土养护等六个方面制定合理的方案。

二、作业内容管片生产作业内容包括：模具的选用、调试、钢筋骨架的制作、混凝土施工、拆模、管片养护。

三、质量标准管片混凝土强度指标为 C50，抗渗等级S12。

表 1 管片质量检验标准四、工艺流程图管片生产施工流程图见图1五、工序步骤及质量控制说明1、模具使用1.1模具的选用、调试及保养在生产过程中，要经常对模具进行检查、维修。

每套模具在使用达到 300 次时，派专人进行维修，养护；模具须放置在一个稳固的基面，水平允许误差 1mm；模具底脚与地面必须同时紧密接触，在振动成型过程不允许移动；模具放置的水平误差不符合要求时，应在工程师的指导下按制造商提供的说明书的步骤进行调校；模具保养在机械工程师的带领下按制造商提供的方法规定进行；紧固模具螺栓必须用扭矩扳手；模具尺寸由管片使用方派专人使用内径千分尺检查、验收。

图 1 管片生产工艺流程图1.2模具精度控制管片模具的制造精度直接影响到管片的精度，对模具的使用注重对模具的精度控制。

选择高精度量具进行测量，每周定期对关键控制指标宽度进行一次全面的检测，必须将各项指标控制在公差范围内。

对模具精度进行控制的办法主要是，组模后对合模后模具固定测点进行测量，并对成型后产品进行宽度检测，并形成记录，采用数理统计的方法，来观察模具的精度变化，发现问题便可及时调整。

为了保证管片质量，应进行以下检验：模具要进行精度验收，合格后方可投入生产。
