Pioneer9.6分析使用说明

用户说明书（数据采集）UsermanulofDatacollection文档历史目录1系统说明.............................. 错误!未指定书签。

1.1PilotPioneer简介................ 错误!未指定书签。

1.2操作系统........................ 错误!未指定书签。

1.3最低配置........................ 错误!未指定书签。

1.4建议配置........................ 错误!未指定书签。

2软件主界面............................ 错误!未指定书签。

2.1导航栏.......................... 错误!未指定书签。

2.2菜单栏.......................... 错误!未指定书签。

2.2.1【File】菜单................. 错误!未指定书签。

2.2.2【View】菜单................. 错误!未指定书签。

2.2.3【Configuration】菜单........ 错误!未指定书签。

2.2.4【Record】菜单............... 错误!未指定书签。

2.2.5【Replay】菜单............... 错误!未指定书签。

2.2.6【Workspace】菜单............ 错误!未指定书签。

2.2.7【Interface】菜单............ 错误!未指定书签。

2.2.8【Tools】菜单................ 错误!未指定书签。

2.2.9【Report】菜单............... 错误!未指定书签。

【Analysis】菜单............. 错误!未指定书签。

【Windows】菜单.............. 错误!未指定书签。

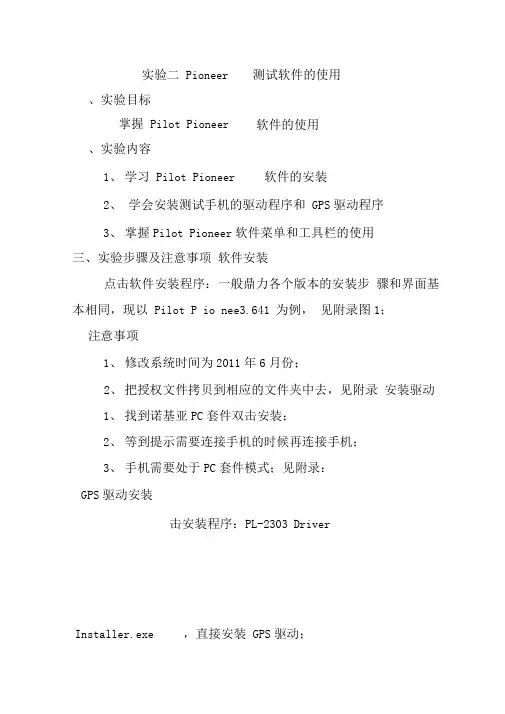

Installer.exe ，直接安装 GPS 驱动；实验二 Pioneer测试软件的使用、实验目标、实验内容1、 学习 Pilot Pioneer2、 学会安装测试手机的驱动程序和 GPS 驱动程序3、 掌握Pilot Pioneer 软件菜单和工具栏的使用三、实验步骤及注意事项 软件安装点击软件安装程序：一般鼎力各个版本的安装步 骤和界面基本相同，现以 Pilot P io nee3.641 为例， 见附录图1； 注意事项1、 修改系统时间为2011年6月份；2、 把授权文件拷贝到相应的文件夹中去，见附录 安装驱动 1、 找到诺基亚PC 套件双击安装；2、 等到提示需要连接手机的时候再连接手机；3、 手机需要处于PC 套件模式；见附录： GPS 驱动安装击安装程序：PL-2303 Driver掌握 Pilot Pioneer软件的使用软件的安装2、将GPS 连接到PC 的USB 端口上；见附录： 新建工程,配置设备1、在软件左侧导航栏中选择“设备”项中的Devices ”双击，见附录 2、如果测试中Type->GPS-沖选择“ NAME0183,在后面的 Ports ”中选择GPS 的端口（ GPS 设备不需要配置“ Modem Port ），见附录3 、在“ Test Device Con figure 并单4、在下拉菜单中选择 Handset （手机），在“ DeviceModel ”中选择手机类型（如本次实验选择 Nokia 6720） 如图 5、再在“System Ports Info ”中查看手机的Ports 口个Modem s 口，配置手机相应的端口。

导入地图导入地图的方法有两种，一是软件菜单 -编辑-地 图-导入；二是在软件导航栏的 GIS 信息中，双Maps 在跳出的窗口中选择已有的地图类型导入地图。

如图导入地图之后，在GeoMaps 会有一个明显的变化， 就是相应的涂层标志前会多出一个“ +”，这个“ +”可需要GPS 则在Devices“ Trace”窗口击“ Append',可以新增加一个设备击Geo以打开查看地图各个图层信息，如图：地图导入到软件中后，可以使用“拖拉”的方式 将整个图层或单独一个图层拖到地图窗口，以使地图 信息在软件的地图窗口显示： 导入基站鼎力前台测试软件的基站数据库是*.txt 格式，有 一定的格式要求编辑-》基站数据库-》导入 设置测试模版，保存工程 连接设备-开始记录配置完设备和测试模版后， 选择主菜单“记录-连接” 备； 选择主菜单“记录-开始”设置，也可以通过 Advanee 按钮进入测试计划的选择 和设置界面 制定测试计划即可开始测试或点击工具栏按钮，连接设 或点击工具栏按钮，指定测 试数据名称后开始记录； 测试控制界面开始记录后弹出测试控制界面选中左侧的测试终端后，可从窗口右侧对其进行 测试计划管理，并可查看其测试状态栏“设备-测试终端”进行 测试计划可以通过导航在测试面板设置完成后，点击 出的窗口左侧可通过勾选方式来选择要执行的测试计 划点击调用测试计划，测试信息显示点击Start ，让选中的手机执行测试计划 点击Start All ，让所有连接的手机执行测试计划 双击或将导航栏工程面板中当前 Log 下的相应窗 口拖入工作区，即可分类显示相关的数据信息 结束测试点击 Logging Control Win 窗口的 St op 按钮，终 止对测试计划的调用；击“停止记录"按钮，停止记录 Log 文件 选择“断开”按钮，断开设备连接 保存工程注意一定要按顺序进行操作 四、实验小结Advanee 按钮，在弹占八[55i?现在將安装* 1.00却麼白勺电脑中-推符在继蝶妄转前用所百丼它;应用程仔a单击“下一步”继筵& ＞或单击g 取消”退岀安濮程序=rvn r殛1肖rrPilot Pionccr4_ 1 _ O_ O 箜左 佝哥+ 4--bhm« 潇 Nckid PC$件C*l! dsRoff- fc -A nrUHiHL nn-JC^iHLU?r^£prEnE^ £>hbnw EJ>H^ 5*1■却.■ 4 日* I ¥ : ■! f" I ci」e ■ J A 曲# j ■山 r 「E g tft 4 I ・h UJ fa t ?H I 1 .■- I 巧「同 H>l l"l r»文井旧柯曙闻 ^3(i ］帮助凹JfaBE 阿理■峠tFEQfI 4刘1112flLt/5B®冈—MEUHiJkiE^赫 ConfiguEc Devicesi10 17 24 11 la 2514 21 2aa rj■—1--在劇轄机血iHCrOSOftOutlEHiits OuUook£)( p ress. Lol u & FQteg 前 Lotius Organiifij ■之间同歩聽系扎、日历 玻”眷环电子flCf 牛.Hokia &720 clKsic USB ModmOCOM^l^ 如总 &72D clMjic USB Modmfl2[C0M4) Hokti &7ZD cl^ic USB Mod 训 fl3|CDM5) 9端口:jf i5ifleBa [CO Ml Ij Hegelian T riton Seiies U$E Device(D0M6)# DK ] X Caned女忡圧］ f«-tt CA3 吉石空1 ffiShOfi 1— |更］囹国笛西靈 冋因丘厲丫LMF[?| wr+i r+i r+>I 丄i 01+： 1+：I 丄!冋|+:I *:1*1! + ： | + ：•予 XDE M ； A/Al ATI 控制器TiireJ.e = s Cornrrvuzti e-B.t.i OIL Devi ct = 符a 理据—瑙盘昶动厳 p 再储卷 u 调制厨调嚴X 瑞口 gn 和 UTJ H MauelloTL Tri t™. Series USE Eevi ce CCDMEjH 打印机端口 CLFTlJ M 運讯堵口 （COMO 寸计苴机 3 ®3SS 容茗它设*MTF « U 吉、规麵Si 瞬曲控制輻 ,HI 标：ft 苴它措 «）存谏用串行总蜗痊制諷 卿网站诸酣春. - _rt耳煙备丘理：HE口冋冈文件 Q tft-tr 砂 变石cvj w 助Qp 4十i 上El ［會昌国血（團_ZTE-Id“一妙DVE7CD-E£M 呃动器•工IDE ATA/ATikl*!控审卿 Port ""hl* D 〒kaWiTiltss C^^mmuni cAt-i on Devd ct = 处s器«盘駆毗138 i r 1 r^H H-o-rj Rmcla^^LCUSE ■odsm #£ ulcESsiu USE modern 蒂亍t Hclriji ET^nNokia 6TZ0 A IToki t 6T£0匸 两台计尊机冋的：!■讯屯筑 注卜 r^d CCOU LTTJ lil ¥计甘机 m 至as 觇5B m 电M 宙爭由•她人体孚辅LA.决备iii « R 吉、观顏抽游我控翱器 庄I T\ KUS 和苴它』拧甘设备1*1备iB 用串厅JSte 控制33 in q#MSSIfeEarlW:ralrl ri —— "7^ 1 B HOI ■如■ ■■邯 1* 3|附■»I 空rSH H■ U AT1 I^MM I4I ・£ |-»Fhr^J H 出 TPMihn ' -II" gp 吗丁MIIMUb1 irnQi■ i ^nMnt ■ 4 —■WiU"IT —F1STyd ・W 4Eri-H。

C A R A UD I O P R O D U C T S2021Floating Display Multimedia Source UnitEntertainment Center General InformationI SO 2-DIN Chassis Installs in Most Newer VehiclesUniversal Mounting Brackets & Hardware IncludedApple CarPlay With Siri Eyes Free Built-In (VRCPAA only)Android Auto With Google Assistant Built-In (VRCPAA only) SiriusXM-Ready™ (vehicle tuner and subscription required) (VRCPAA only) Vertical Adjustment Mechanism for Optimum Viewing (VRCPAA-106) SmartSense Clear Glass Capactive TouchscreenBluetooth 4.2 Phone Calling + A2DP Audio Streaming10-Band 14dB Boost/Cut Equalizer & Preset EQsAdvanced FM/AM Tuner with RDBS Data DisplayAccepts OEM Steering Wheel Control WiringWireless Direct Select Remote Control IncludedRear View Camera Input w/ Manual & Auto-TriggerFront Camera RCA Input w/ On-Screen Trigger SiriusXM Satellite Radio Ready(VRCPAA only)Only SiriusXM® brings you more of what you love to listen to, all in one place. Get over 140 channels, including commercial free music plus the best sports, news, talk, comedy and entertainment. Welcome to the world of satellite radio. A SiriusXM Vehicle Tuner and Subscription are required. For more information, visit . vehicle tuner and subscription required. Sirius, XM and all related marks and logos are trademarks of Sirius XM Radio Inc. All rights reserved.Turn-by-Turn GPS Navigation(VRN only)Turn-by-Turn GPS Navigation w/ Route Guidance, Powered by iGo USA Map & +17 Million Point-of-Interest Database IncludedMap & POI Updates Available from Choose Destination by Address, POI, or GPS LocationOn-Screen & Audible Text-to-Speech CommandsHighway & Major Road Lane Departure GuidanceVRCPAA-106In-Car Entertainment System w/ Apple CarPlay, Android Auto,SiriusXM-Ready TM & Swiveling High Definition 10.6” LCD2FRONT & REARCAM READY3Multimedia In-Dash Source UnitsPhoneLink for Android (VRN & VR only)Enabled Smart Device Mirrors Display to Head Unit2-way Communication Enables Mobile Device ControlStay Connected without Handling Distracting Devices Retains Use of Smart Device’s Voice Recognition Service Connection Requires Original USB Charging Cable2A USB Charging Maintains Battery Life (front)Dynamic User Interface w/ SmartSense TouchHD 10.6” 1,024x600 TFT LCD w/ Adjustable Backlight (VRCPAA-106) HD 7” 800x480 TFT-LCD w/ Adjustable Backlight (7D & 7HB) Pinpoint Accuracy Capacitive TouchscreenLow Reflection Industrial Grade Glass Top PanelLarge Format User Interface Reduces Distraction7 Color Selectable Touch Key Illumination Bluetooth V4.2 Hands-Free Wireless Connectivity Hands-Free Profile Dials & Receives Calls & Displays Call Logs Phone Book Access Profile Displays Caller ID Info & Contacts Audio/Video Remote Control Profile Enables Playback Controls Advanced Audio Distribution Profile Streams Audio Wirelessly USB Audio/Video PlaybackVideo & Audio Playback from DVD, DVDR, CD, & CDR DiscsMP3 & WMA Audio Files from 64GB USB or Micro/TF SDMP4, & H264 Video Files from 64GB USB or Micro/TF SDID3 MP3 Tag Reading for Track & Artist InformationAudio/Video Configurations4Ch. 300w Max Class A/B Full Range Speaker Amplifier Built-inAUX Audio (3.5mm) Input for External Devices on Front Panel5ch 4V Preamp RCA Outputs; Front + Rear + SubwooferAudio/Video RCA Input & Video Output for Auxiliary DevicesVR-7HB DVD Audio/Video + PhoneLink for AndroidVRN-7HB GPS Navigation + PhoneLink for AndroidVRCPAA-7D In-Car Entertainment System w/ Apple CarPlay, Android Auto, SiriusXM-Ready TM & 7” LCD4REFERENCESUBWOOFERSThird Generation Soundstream Reference FrameOversaturated Motor Structure for Increased Magnetic Strength 12mm Vented T-Yoke & Top Plate Improve Low Frequency Dynamics 317oz Double Stack Magnet, T-Yoke & Top Plate2.5” 4-Layer Voice Coil w/ Large Gauge Wire Increases Power Handling High-Temperature Tolerance Adhesives Resist Thermal FailureInverted Roll Polyether Foam Surround w/ UV & Chemical Protection Oversized Concave IMPP Primary Cone Increases Effective Surface Area Non-Transfer Spruce Pulp Cone w/ UV & Chemical Protection Acoustic Canceling Polyvinyl Chloride Gasket & Trim Ring Nickel Plated 12ga Spring-Loaded Compression Wire Terminals Stitched Voice Coil Leads Prevent Potential DamageDual Poly-Cotton Suspension Dampen Violent AccelerationsSUBWOOFERSIn recent years, our subwoofers have evolved to meet various performance and placement goals, keeping your, the Soundstream fanatic, suggestions in mind. New for 2020, we inroduce Reserve subwoofers, avilable exclusively to our Soundstream Reserve dealers. Premium materials & performance characteristics include over saturated 12mm top plate and t-yoke, high density poly-ether foam surround, & a massive 1,000w 3” voice coil. High density Spruce pulp cone and double poly-cotton blend suspension hold everything together. These behemoths are not for the faint-hearted....Reserve SubwooferRSW.122RSW.152MAX Power (watts)1,800w 2,600w RMS Power (watts)900w 1,300w Efficiency (1w/1m dB)83.5dB 88dB Voice Coil Configuration 3” DVC 2Ω3” DVC 2ΩMounting Depth 6.25”9.25”Optimum Sealed Box 0.75ft32.00ft 3Optimum Ported Box1.25ft 34.00ft 3RESERVE Reference R5R5.122R5.124MAX Power (watts)2,000w RMS Power (watts)1,000wEfficiency (1w/1m)85.00dBVoice Coil Configuration 2.50” DVC 2Ω2.50” DVC 4ΩMounting Depth 7.00”Optimum Sealed ft31.00ft 3Optimum Ported ft 32.00ft 3Overcompensating Motor Structure for Increased Magnetic Strength 12mm T-Yoke & Top Plate Improve Low Frequency Dynamics Vented T-Yoke & Frame Reduces Voice Coil Heat Build-up Non-Magnetic Non-Resonate Die-Cast Aluminum Frame3” 4-Layer Voice Coil w/ Direct Connect Wire Increases Power Handling High-Temperature Tolerance Adhesives Resist Thermal Failure Non-Transfer Spruce Pulp Cone w/ UV & Chemical Protection Stitched and Glued Surround/Cone Joints for Strongest BondingExtended Excursion Poly-ether Foam Surround w/ UV & Chemical Protection Dual Poly-Cotton Suspension Dampen Violent Accelerations 1-pc Gasket/Trim Ring w/ Concealed Mounting Holes IncludedRS.42RS.52RS.69RS.65RS.575SPEAKERSWhen it comes to making affordable speakers worth listening too, you must think outside of the box. Reserve speakers uses non-traditional materials to be innovative, while maintaining great sound. Everyone agrees paper sounds better, right? Taking your listening experience to the next level, Reserve speakers use pulp fiber cones reinforced with mica, a crystalline structured additive. Mica increases the cones dimensional stability, stiffness, and strength, suppressing cone radiated distortions. Tweeters of Reserve speakers are made with a woven poly-nylon synthetic material formed into a dome shape. This textile material generates mild upper frequency tones, while the contoured dome widens the sound wave dispersion patterns.RESERVE Natural Pulp Fiber Cone w/ Mica Crystalline Additive 3/4” Woven Poly-Nylon Hemispherical Dome Tweeter Integrated Passive 6dB High Pass Crossover FilterRear-Attached Surround Increases Effective Cone Area Poly-Cotton Damper w/ Woven Braided Tinsel Leads 1” O.F.C. Copper Voice Coil on Aluminum FormerPowder Coated Mesh Steel Grill Included (select sizes)RESERVE SPEAKERSRS.69RS.65RS.57RS.52RS.42Size and Configuration 6”x9” 2-way6.5” 2-way5”x7” 2-way5.25” 2-way4” 2-way RMS Power (watts)80w 60w 60w 50w 40w Resonant Frequency 47.3Hz 64Hz 63Hz 97Hz 115Hz Efficiency (1w/1m dB)88.986.687.585.584.3Mounting Depth3.00”2.25”2.25”2.00”2.00”Digital Pre-Amp AmplifiersDigital Pre-Amp amplifiers offer innovative Korean made approach to traditional sound pro-cessing. DPA amps include a digital signal processing integrated circuit module which opens the door for precise tuning of crossovers & gain settings. Keeping the user in mind, all functions are controlled by top surface mounted keys, needing only a fingers press & knob turn. Select-ed crossover frequencies and gain levels are displayed on an adjacent LCD, showing operating voltage & temperature while idle. Full featured pre-amp options, including band-pass & subsonic crossovers, bass boost, & even variable phasing make DPA amps a go-to for any enthusiast.High Efficiency Class D Full Range & Monoblock Amplifiers Hybrid Aluminum Alloy Heatsink for Optimum Dissipation2-ohm Stereo & 4-ohm Bridged Impedance Stability (DPA4 & DPA5) MOSFET Power Supply w/ Audiophile Grade IR TM Transistors Military Grade SMT PCB Maintains Dynamic Performance Direct Short, Thermal, & Overload Circuits Protect Amplifier Advanced Digital Pre-Amp Processing for precise tuning 200mV-6V High/Speaker Level or Low Level/RCA InputQuick Disconnect High L& low level Wire Harnesses Included Quick Disconnect Speaker level Output harnesses Included Low-level thru-pass output to Daisy chain multiple amplifiers Variable 12dB High, Low, Band-Pass, & Subsonic Crossovers Variable 1800 Phase Shift to match polarity of system speakers Dash Mount Gain Control Module Included (DPA1 & DPA5)Digital Pre-Amp Series DPA4.1600D DPA5.2000D DPA1.2000D Max Power1,600w2,000w2,000wRMS Power 4Ω80 x 475 x 4 + 200 x 1250 x 1RMS Power 2Ω160 x 4125 x 4 + 400 x 1400 X 1RMS Power 4Ω Bridged320 x 2250 x 2 + 400 x 1 (2Ω)-RMS Power 1Ω Bridged--700 X 1Remote Gain Control-Included IncludedDimensions (4”w x 1.75”H)9.00”11..5”9.00”6Reserve Micro Amplifiers Don’t let these little monsters fool you. The latest and greatest of class D fullrange technology allows us to pack 10 lbs of KICK YOUR ASS in a 2-lb chassis.Once regarded as “dirty power”, class D’s stable performance, thanks to highpower capability, maximum efficiencies, and low tolerance components, rivalstraditional full range applications. Minimal power requirements, ultra microfootprint, unbelievable sound quality, and easy install makes Reserve Microamplifiers great for any car, motorcycle, boat, or off-road vehicle.Reserve Micro Amplifiers RSM4.1200D RSM1.2000D RSM1.4000DMax Power1,200w2,000w4,000wRMS Power 4Ω75 x 4360 x 1600 x 1RMS Power 2Ω110 x 4480 x 1850 x 1RMS Power 4Ω Bridged220 x 2--RMS Power 1Ω Bridged-600 x 11,200 x 1Remote Gain Control-Included IncludedDimensions (3.75”w x 1.75”H) 6.75”7.50”9.25”High Efficiency Class D Full Range & Monoblock Amplifiers Hybrid Aluminum Alloy Heatsink for Optimum Dissipation2-ohm Stereo & 4-ohm Bridged Full Range Operation1-ohm Minimum Impedance Monoblock OperationMOSFET Power Supply w/ Audiophile Grade IR TM Transistors Military Grade SMT PCB Maintains Dynamic Performance Direct Short, Thermal, & Overload Circuits Protect Amplifier200mV-6V High Level or Low Level RCA InputDirect Connect Power and Speaker Output TerminalsVariable 12dB High Pass, Low Pass, & Subsonic Crossovers12dB Bass Boost Increases Low Octave Harmonics (RSM1)Dash Mount Gain Control Module Included (RSM1)7A L L R I G H T R E S E R V E D. S P E C I F I C A T I O N S A N D D E S I G N S A R E S UB J EC T T O C H A N G E W I T H O U T N O T I C E.P R I N T E D I N U.S .A .© 2021 SOUNDSTREAM TECHNOLOGIES; MONTEBELLO, CA, U.S.A.Reserve amplifiers are the next step in performance and value. Taking ad -vantage of our tried and true class A/B full range and improved effi -ciency class d monoblock platforms, Reserve amplifiers continue down the road of reliability and longevity you know well. Satin silver chassis, engraving, and accents teetering on the edges bring a high end appeal to traditional performance.Class A/B Full Range & Class D Monoblock Amplifiers 2-ohm Stereo & 4-ohm Bridged Full Range Operation 1-ohm Stable Monoblock Operation for MAX Power Military Grade PCB w/ PWM MOSFET Power Supply Direct Short, Thermal, & Overload Circuit Protection High/Speaker Level & Low Level/RCA Input 200mV-6V Low Level RCA InputPre-Amp Low-Level RCA Outputs (select models)4g Power Wire & 8g Speaker Wire Outputs Variable 12dB High & Low Pass Crossovers12dB Bass Boost Increases Low Octave Harmonics1800 Phase Shift Improves Low Octave Dynamics (monoblock)Dash Mount Remote Control Included (select models)RESERVE AmplifiersReserve AmplifiersRS2.1200RS4.1200RS4.2000RS5.4500DRS1.5000DRS1.8000DMax Power 1,200w 1,200w 2,000w 4,500w 5,000w 8,000w RMS Power 4Ω150 x 275 x 4150 x 4100 x 4 + 500 x 1800 x 11,200 x 1RMS Power 2Ω220 x 2110 x 4220 x 4160 x 4 + 750 x 11,200 x 11,700 x 1RMS Power 4Ω Bridged 440 x 1220 x 2440 x 2320 x 2 + 1,000 x 1 (1Ω)--RMS Power 1Ω----1,700 x 13,000 x 1Remote Gain Control ---Included Included Included Dimensions (8.25”w x 2”H)10.75”10.75”13.00”13.50”11.75”15.75”。

Pioneer Operating instructions（For Quanta P1）目录目录 (2)1前台驱动安装 (3)2软件安装 (5)3设备连接.......................................................错误！未定义书签。

3.1驱动安装......................................................................................错误！未定义书签。

3.2设备配置......................................................................................错误！未定义书签。

4业务测试.. (15)4.1计划制定 (15)4.2开始记录测试Log (17)4.3业务测试控制 (18)1前台驱动安装启动PioneerDriversSetup安装程序后，依次执行如下操作：第一步：启动安装程序后，点击“Next”进行安装过程，点击“Cancel”退出驱动安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；注意：此安装过程全程请关闭系统防火墙、三方防火墙、电脑卫士等工具，同时安装过程弹出的所有程序请默认安装。

此过程会安装net组件、MOS驱动、加密狗驱动、MSXML、WinPcap等。

第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

2软件安装启动Pioneer Setup安装程序后，依次执行如下操作：第一步：首先进入安装向导页面，点击“Next”则继续安装,点击“Cancel”则退出安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装图表1-1安装向导第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；图表1-2指定安装路径第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

世纪鼎利Pioneer连接平台VoLTE测试操作说明V 1.0目录1.VoLTE测试软件安装说明1.1软件安装说明对于一个未安装过世纪鼎利Pioneer测试软件的笔记本电脑，如要测试VoLTE，需要安装如下软件：1.运行环境软件《vcredist_vs2013_x86》安装方式：双击运行，一直下一步即可，安装完成后重启电脑。

《PioneerDriverSetup》安装方式：双击运行，注意勾选MOS Driver（如下图所示），一直下一步即可。

2.测试软件《PioneerSetup9.6.0》安装方式：双击运行，一直下一步即可。

安装目录可自行调整。

《PolqaLicenseFile》安装方式：复制该权限文件到pioneer安装目录下的PESQ文件夹下，否则无法进行POLQA算分。

3.GPS驱动软件PL2303_Prolific_DriverInstaller_v1100HTC手机驱动安装方式：在手机上HTC工具里面打开对应端口，插上电脑后，在设备管理器里面在端口上右键更新驱动，选择到该驱动进行安装。

说明1：运行环境软件安装一次即可，只要系统不重装或者恢复，永久生效。

说明2：测试软件则需要根据实际版本情况安装对应版本1.2终端端口开启说明1.端口打开方式：HTC工具HTC SSD Test tool打开，找到如下项并修改为表格要求值。

操作界面如下：a、打开HTC SSD Trail Tool工具b、找到三个Control开头的选项c、打开三个选项后点击Enable即切换为disabled、打开QXDM Logger选项点击Disable切换为Enable2.手机需要进行的设置：●在“设置”-“数据连接”里面最后勾上“增强语音IMS”●USB调试必须关闭●网络共享必须关闭，不管是热点还是USB共享，都不能开启。

●手机通话状态下，将音量调节至最大后减一格。

注意这个直接影响MOS分值高低。

1.3驱动安装说明1.MOS盒驱动安装成功标识MOS盒驱动安装完成后在设备管理器可以看到设备名称：ASTRI DingLi Driver，如图：2.GPS驱动安装成功标识GPS驱动安装完成后在设备管理器可以看到如下端口：3.HTC终端驱动安装成功标识HTC终端驱动安装完成后在设备管理器可以看到如下端口：当前HTC厂家的驱动在个别电脑会出现网卡无法正常驱动情况【即上图网络适配器里面的端口】，但是这个不影响VoLTE测试，只影响数据业务测试【这种情况下数据业务测试就无法用软件控制拨号，只能用USB共享的方式测试（和苹果手机测试方式一样）】。

4G路测数据模3干扰四步定位法（湖南电信无线网优中心吴坚）摘要：Mod3干扰分析处理是当前4G网络路测和RF优化中最重要的组成部分。

我省选用的4G路测软件鼎利Pioneer中mod3分析为额外付费功能无法使用。

常规的分析方式需要结合SINR质差轨迹和RSRP差值与PCI余数计算进行，耗时费力且容易出现错漏，且无法输出Mod3干扰占比、质差小区列表和区域分布等重要信息。

笔者通过对Pioneer内部功能的挖掘，结合Excel和Mapinfo软件，总结出一套四步定位mod3干扰法，零成本解决了常规方法效率、准确性和输出上存在的欠缺，四步依次为：Pioneer导出参数，Excel筛选Mod3干扰点，Mapinfo输出Mod3图层，Pioneer进行具体分析。

1、处理流程本方法使用的软件包括Pioneer（版本9.6.0725），Execl和Mapinfo，整体分析处理流程如图一所示：图一：定位mod3干扰区域整体流程具体操作步骤如第2节所示：2、数据处理过程2.1Pioneer导出参数1、展开需分析数据的“LTE”项，选择任意参数（本案选RSRP），右键选择“数据表”，打开选择参数的详细数据表注①；2、在数据表右键把“显示真实值”勾选上注②，再次右键点击“选择参数”，弹出“选择参数”窗口，如图二所示：图二：打开某参数数据表和在数据表内设置示意3、在名称栏输入“rsrp”，点击“查找”，从上到下顺次勾选“LTE Cell 1st RSRP”—“LTE Cell 6th RSRP”；再在名称栏输入“PCI”，从上到下顺次勾选“LTE Cell 1st PCI”—“LTE Cell 6th PCI”；最后按同样方法勾选“ECI”后点击确定回到数据表窗口，如图三所示：图三：参数搜索和选择示意4、数据表最终显示如图四所示，点击“export”将数据导出为txt或Csv 文件；图四：需导出的所有参数2.2Excel判断mod3干扰点和质差小区1、用Excel打开导出的参数文件（注意导出的文件中，多了UETime、Lon、Lat等3列，所以在数据表处无需选择），在T2单元格复制如下公式注③，如图五所示：图五：用Excel打开导出参数文件，在T2单元格复制表中公式2、移动鼠标到T2单元格右下角，在光标变为黑色“十字”时双击，将T2的公式应用到T列其他单元格（截至S列无内容的行-1），如图六所示：图六：将T2单元格公式应用到T列其他有效单元格3、对T列进行筛选，去除值为“FALSE”的，剩余值为“TRUE”的即为存在mod3干扰的采样点，根据Excel左下角的“在22104（全采样点分母）条记录中找到360（mod3干扰点分子）可算出本例mod3干扰比例为1.63%，如图七所示：图七：筛选mod3干扰采样点和计算mod3干扰占比4、用快捷键“Alt+；”仅选择筛选呈现内容，复制粘贴到一个新的Excel工作薄的Sheet1中，切换到Sheet2，把工参表中“ECI”注④和“Cellname”两列复制到A列和B列；5、回到Sheet1，在U2单元格输入公式并应用到U列（步骤同图六），完成ECI与小区名的匹配，如单元格为空则表示UE采集到的ECI没有更新到工参表中，此外，在T1和U1加上字段名，如图八所示：图八：ECI匹配小区名6、插入“数据透视表”，在右侧数据透视表字段列表中将“cellname”拖拽到下方的“行标签”和“数值”内，点击数值的下拉箭头，选择“值字段设置”，计算类型选择为“计数”，即可得到mod3干扰质差小区名称、个数，排序后即为TopN，如图九所示：图九：利用数据透视表查出mod3干扰Top小区2.3Mapinfo生成输出mod3干扰图层1、将Sheet1单独另存为“文本文件（制表符分隔）.txt”，之前一些公式会有引用源需保存的提示，可以先直接把Sheet1选择性粘贴（粘贴值）到新工作薄中再保存；2、打开Mapinfo（以7.0版为例），打开保存的文本文件，会弹出“带分解符ASCII”窗口，将“文件字符集”下拉菜单拉到最后，点选“No Character set Conversion”，并勾选“以第一行作为列标题”后确定，如图十所示：图十：Mapinfo7.0打开制表符分隔文本文件初始设定3、点击菜单“表”—“创建点”，弹出“创建点”窗口，为了显示效果，建议点击使用符号将大小设为“16”左右，X坐标设为“lon”(经度)，Y坐标设为“Lat”（纬度），点击确定，如图十一所示：图十一：Mapinfo7.0创建点设定4、点击菜单“文件”—“打开表”，打开与创建点的表同名的*.TAB文件（本例为mod3.TAB），可以看到所有的mod3干扰采样点已地理化呈现，到此mod3干扰定位完成,可直接在mapinfo中导入地图、小区等图层进行分析和输出专题图；5、点击菜单“表”—“转出”，选择mod3图层转出为MIF格式注⑤。

世纪鼎利Pioneer连接平台VoLTE测试操作说明V 1.0目录1.VoLTE测试软件安装说明 (3)1.1软件安装说明 (3)1.2终端端口开启说明 (4)1.3驱动安装说明 (5)2.VoLTE传统测试操作步骤 (6)2.1设备配置说明 (7)2.2业务配置说明 (7)2.3测试记录说明 (9)2.4测试界面观察 (10)3.VoLTE连接平台测试操作步骤 (11)3.1平台设备添加 (11)3.2Pioneer端自动测试配置 (12)4.VoLTE测试异常处理 (15)5.1算分异常处理 (15)5.2呼叫异常处理 (17)5.3终端异常处理 (17)5.4GPS异常处理 (18)1.VoLTE测试软件安装说明1.1软件安装说明对于一个未安装过世纪鼎利Pioneer测试软件的笔记本电脑，如要测试VoLTE，需要安装如下软件：1.运行环境软件《vcredist_vs2013_x86》安装方式：双击运行，一直下一步即可，安装完成后重启电脑。

《PioneerDriverSetup》安装方式：双击运行，注意勾选MOS Driver（如下图所示），一直下一步即可。

2.测试软件《PioneerSetup9.6.0》安装方式：双击运行，一直下一步即可。

安装目录可自行调整。

《PolqaLicenseFile》安装方式：复制该权限文件到pioneer安装目录下的PESQ文件夹下，否则无法进行POLQA算分。

3.GPS驱动软件PL2303_Prolific_DriverInstaller_v1100HTC手机驱动安装方式：在手机上HTC工具里面打开对应端口，插上电脑后，在设备管理器里面在端口上右键更新驱动，选择到该驱动进行安装。

说明1：运行环境软件安装一次即可，只要系统不重装或者恢复，永久生效。

说明2：测试软件则需要根据实际版本情况安装对应版本1.2终端端口开启说明1.端口打开方式：HTC工具HTC SSD Test tool打开，找到如下项并修改为表格要求值。

Pilot Pioneer简易操作（Step by Step）Pilot Pioneer测试总体流程安装软件与驱动运行软件新建工程导入地图配置设备导入基站设置测试模板保存工程连接设备/开始记录调用测试模板开始测试信令窗口Radio窗口Graph窗口TCP/IP Monitor窗口说明：1、初次使用软件可以按照此操作流程逐步完成；2、每一步骤都可以按住“Ctrl”键点击数据，自动跟踪到设置项目；3、对于第一次使用软件的工程师，可以参照下面过程完成Log收取（指针对Log收取时使用）：安装软件及驱动→运行软件→新建工程→设置设备→设置测试模版→保存工程→连接设备/开始记录→调用测试模版→开始测试一、软件安装与驱动1、软件安装点击软件安装程序：Pilot Pioneer，显示如下：点击“下一步”：选择我同意，然后点击“下一步”：在此，可以选择软件安装路径，在上图的窗口中选择右侧的“浏览”按钮即可浏览。

然后点击“下一步”：点击“下一步”：点击“下一步”：选择“安装”：安装软件结束后，会自动弹出两个要安装的软件，分别为：“MSXML 4.0 SP2”和“WinPcap4.0.2”，这两个软件是每次安装Pilot Pioneer软件都要重新安装的。

完成以上的安装，前台测试软件Pilot Pioneer已经正常安装完毕，同时，软件安装包会自动安装软件机密锁的驱动。

软件安装成功之后，还需要一个软件权限文件“Pioneer.lcf”文件，这个文件一般在软件的安装光盘中，或可以和软件机密锁一起得到。

软件正常运行需要将“Pioneer.lcf”文件放到软件安装目录中。

如果软件安装在默认目录中，路径如下：C:\Program Files\DingLi\Pilot Pioneer3.6.1.33或见下图：如果软件的权限文件“Pioneer.lcf”文件和软件加密锁配对正常，就可以打开软件进行下面的应用了。

返回首页2、手机驱动的安装三星F400手机驱动的安装当新的三星F400插到电脑的USB端口时，电脑会提示安装硬件驱动程序。

目录1、Pioneer测试流程31.1运行软件31.2新建工程41.3配置设备41.4设置测试模板51.5导入地图51.6导入基站61.7保存工程61.8连接设备－开始记录71.9测试控制界面71.10定制测试计划81.11开始调用测试计划91.12测试信息显示91.13结束测试102、Pioneer主要业务测试方法102.1 利用DT8130数据卡进行FTP下载测试步骤102.2 利用DT8130进行语音测试步骤122.2.1 普通语音拨打测试模版配置122.2.2 主被叫语音拨打测试模版配置132.3 利用DT8130进行VP测试步骤142.3.1 普通VP拨打测试模版配置142.3.2 主被叫VP拨打测试模版配置142.4 DT8130进行语音互拨和VP测试注意点153、Pioneer软件使用技巧153.1地图窗口默认覆盖指标更改203.2Graph窗口默认覆盖指标更改203.3更改指标统计阀值213.4数据合并和分割223.5生成覆盖图223.6数据导出233.7导出MapInfo 233.8事件导出243.9 TD-SCDMA小区连线243.10统计各个参数采样点的分布情况253.11评估报表253.12主被叫联合报表263.13TD数据报表274、Pioneer软件各窗口介绍274.1 GSM 274.2 TD-SCDMA 30Pilot Pioneer操作培训1、Pioneer测试流程1.1 运行软件➢运行软件后会自动弹出如下窗口，如果是第一次使用请选择Create New Project来新建一个工程。

1.2 新建工程➢选择菜单栏中File→New Project或选择工具栏中的新建工程按钮新建工程，打开工程设置窗口：1.3 配置设备➢连接好硬件后，双击导航栏“设备→Devices”或选择主菜单“设置→设备”，弹出设备配置对话框，增加相关设备，可以通过System Ports Info来查看每个设备的端口号。

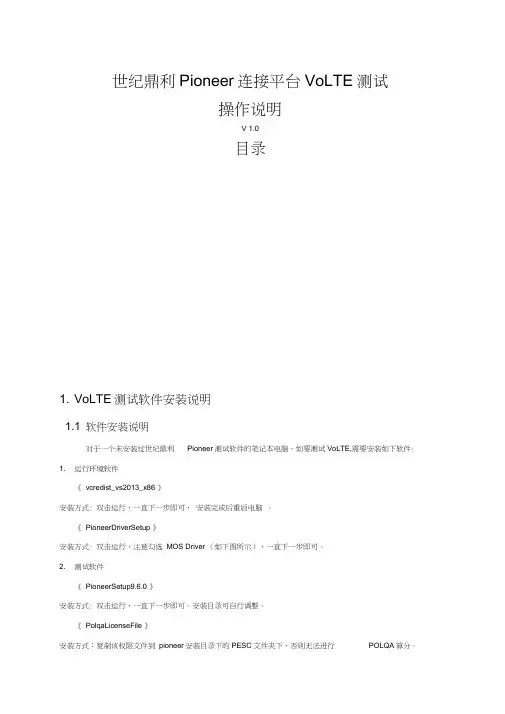

世纪鼎利Pioneer连接平台VoLTE测试操作说明V 1.0目录1. VoLTE测试软件安装说明1.1 软件安装说明对于一个未安装过世纪鼎利Pioneer测试软件的笔记本电脑，如要测试VoLTE,需要安装如下软件: 1. 运行环境软件《vcredist_vs2013_x86 》安装方式: 双击运行，一直下一步即可，安装完成后重启电脑。

《PioneerDriverSetup 》安装方式: 双击运行，注意勾选MOS Driver （如下图所示），一直下一步即可。

2. 测试软件《PioneerSetup9.6.0 》安装方式: 双击运行，一直下一步即可。

安装目录可自行调整。

《PolqaLicenseFile 》安装方式：复制该权限文件到pioneer安装目录下的PESC文件夹下，否则无法进行POLQA算分。

3. GPS驱动软件PL2303_Prolific_Driverl nstaller_v1100HTC手机驱动安装方式：在手机上HTC工具里面打开对应端口，插上电脑后，在设备管理器里面在端口上右键更新驱动，选择到该驱动进行安装。

说明1 :运行环境软件安装一次即可，只要系统不重装或者恢复，永久生效说明2 :测试软件则需要根据实际版本情况安装对应版本1.2终端端口开启说明1. 端口打开方式：HTC工具HTC SSD Test tool打开，找到如下项并修改为表格要求值。

操作界面如下:a、打开HTC SSD Trail Tool工具b、找到三个Control开头的选项c、打开三个选项后点击Enable即切换为disabled、打开QXDM Logger选项点击Disable切换为Enable2. 手机需要进行的设置：在“设置”-“数据连接”里面最后勾上“增强语音IMS”USB调试必须关闭网络共享必须关闭，不管是热点还是USB共享，都不能开启。

1.3驱动安装说明1. MOS盒驱动安装成功标识MOS盒驱动安装完成后在设备管理器可以看到设备名称：ASTRI DingLi Driver ，如图：2. GPS驱动安装成功标识GPS驱动安装完成后在设备管理器可以看到如下端口：3. HTC 终端驱动安装成功标识HTC 终端驱动安装完成后在设备管理器可以看到如下端口：当前HTC 厂家的驱动在个别电脑会出现网卡无法正常驱动情况【即上图网络适配器里面的端口】，但是这个不影响VoLTE 测试，只影响数据业务测试【这种情况下数据业务测试就无法用软件控制拨号，只能用USB 共享的方式测试（和苹果手机测试方式一样）】。

4G路测数据模3干扰四步定位法摘要：Mod3干扰分析处理是当前4G网络路测和RF优化中最重要的组成部分。

我省选用的4G路测软件鼎利Pioneer中mod3分析为额外付费功能无法使用。

常规的分析方式需要结合SINR质差轨迹和RSRP差值与PCI余数计算进行，耗时费力且容易出现错漏，且无法输出Mod3干扰占比、质差小区列表和区域分布等重要信息。

笔者通过对Pioneer内部功能的挖掘，结合Excel和Mapinfo软件，总结出一套四步定位mod3干扰法，零成本解决了常规方法效率、准确性和输出上存在的欠缺，四步依次为：Pioneer导出参数，Excel筛选Mod3干扰点，Mapinfo输出Mod3图层，Pioneer进行具体分析。

1、处理流程本方法使用的软件包括Pioneer（版本9.6.0725），Execl和Mapinfo，整体分析处理流程如图一所示：图一：定位mod3干扰区域整体流程具体操作步骤如第2节所示：2、数据处理过程2.1Pioneer导出参数1、展开需分析数据的“LTE”项，选择任意参数（本案选RSRP），右键选择“数据表”，打开选择参数的详细数据表注①；2、在数据表右键把“显示真实值”勾选上注②，再次右键点击“选择参数”，弹出“选择参数”窗口，如图二所示：图二：打开某参数数据表和在数据表内设置示意3、在名称栏输入“rsrp”，点击“查找”，从上到下顺次勾选“LTE Cell 1st RSRP”—“LTE Cell 6th RSRP”；再在名称栏输入“PCI”，从上到下顺次勾选“LTE Cell 1st PCI”—“LTE Cell 6th PCI”；最后按同样方法勾选“ECI”后点击确定回到数据表窗口，如图三所示：图三：参数搜索和选择示意4、数据表最终显示如图四所示，点击“export”将数据导出为txt或Csv文件；图四：需导出的所有参数2.2Excel判断mod3干扰点和质差小区1、用Excel打开导出的参数文件（注意导出的文件中，多了UETime、Lon、Lat等3列，所以在数据表处无需选择），在T2单元格复制如下公式注③，如图五所示：=IF(F2>-105,OR(IF(H2<>" ",AND(G2-H2<=6,MOD(M2,3)=MOD(N2,3),H2<>"",M2<>N2),FALSE),IF(I2<>" ",AND(G2-I2<=6,MOD(M2,3)=MOD(O2,3),I2<>"",M2<>O2),FALSE),IF(J2<>" ",AND(G2-J2<=6,MOD(M2,3)=MOD(P2,3),J2<>"",M2<>P2),FALSE),IF(K2<>" ",AND(G2-K2<=6,MOD(M2,3)=MOD(Q2,3),K2<>"",M2<>Q2),FALSE),IF(L2<>" ",AND(G2-L2<=6,MOD(M2,3)=MOD(R2,3),L2<>"",M2<>R2),FALSE)),FALSE)图五：用Excel打开导出参数文件，在T2单元格复制表中公式2、移动鼠标到T2单元格右下角，在光标变为黑色“十字”时双击，将T2的公式应用到T列其他单元格（截至S列无内容的行-1），如图六所示：图六：将T2单元格公式应用到T列其他有效单元格3、对T列进行筛选，去除值为“FALSE”的，剩余值为“TRUE”的即为存在mod3干扰的采样点，根据Excel左下角的“在22104（全采样点分母）条记录中找到360（mod3干扰点分子）可算出本例mod3干扰比例为1.63%，如图七所示：图七：筛选mod3干扰采样点和计算mod3干扰占比4、用快捷键“Alt+；”仅选择筛选呈现内容，复制粘贴到一个新的Excel工作薄的Sheet1中，切换到Sheet2，把工参表中“ECI”注④和“Cellname”两列复制到A列和B列；5、回到Sheet1，在U2单元格输入公式并应用到U列（步骤同图六），完成ECI与小区名的匹配，如单元格为空则表示UE采集到的ECI没有更新到工参表中，此外，在T1和U1加上字段名，如图八所示：=IFERROR(VLOOKUP(S2,Sheet2!A:B,2,0),"")图八：ECI匹配小区名6、插入“数据透视表”，在右侧数据透视表字段列表中将“cellname”拖拽到下方的“行标签”和“数值”内，点击数值的下拉箭头，选择“值字段设置”，计算类型选择为“计数”，即可得到mod3干扰质差小区名称、个数，排序后即为TopN，如图九所示：图九：利用数据透视表查出mod3干扰Top小区2.3Mapinfo生成输出mod3干扰图层1、将Sheet1单独另存为“文本文件（制表符分隔）.txt”，之前一些公式会有引用源需保存的提示，可以先直接把Sheet1选择性粘贴（粘贴值）到新工作薄中再保存；2、打开Mapinfo（以7.0版为例），打开保存的文本文件，会弹出“带分解符ASCII”窗口，将“文件字符集”下拉菜单拉到最后，点选“No Character set Conversion”，并勾选“以第一行作为列标题”后确定，如图十所示：图十：Mapinfo7.0打开制表符分隔文本文件初始设定3、点击菜单“表”—“创建点”，弹出“创建点”窗口，为了显示效果，建议点击使用符号将大小设为“16”左右，X坐标设为“lon”(经度)，Y坐标设为“Lat”（纬度），点击确定，如图十一所示：图十一：Mapinfo7.0创建点设定4、点击菜单“文件”—“打开表”，打开与创建点的表同名的*.TAB文件（本例为mod3.TAB），可以看到所有的mod3干扰采样点已地理化呈现，到此mod3干扰定位完成,可直接在mapinfo中导入地图、小区等图层进行分析和输出专题图；5、点击菜单“表”—“转出”，选择mod3图层转出为MIF格式注⑤。

鼎利P i o n e e r操作手册(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除鼎利Pioneer操作手册一、设备要求： .............................................. 错误!未指定书签。

二、Pioneer软件的安装....................................... 错误!未指定书签。

三、大唐手机驱动安装：....................................... 错误!未指定书签。

四、GPS和MOS盒安装......................................... 错误!未指定书签。

五、话音和FTP的DT设置 ..................................... 错误!未指定书签。

5.1、配置工程：......................................... 错误!未指定书签。

5.2、开始测试：......................................... 错误!未指定书签。

六、注意事项： .............................................. 错误!未指定书签。

七、鼎利技术支持联系人：..................................... 错误!未指定书签。

一、设备要求：大唐8120手机3套MOS一套贝尔金一转四一套USB GPS一部软件狗一个二、Pioneer软件的安装双击PioneerSetup3.6.1.33.exe（软件版本以实际为准），按下一步操作：点击“下一步”：选择我同意，然后点击“下一步”：点击“下一步”：安装结束后，会自动弹出如下提示，要求安装两个软件“MSXML 4.0 SP2”和“WinPcap4.0.2”，这两个软件是每次安装Pilot Pioneer软件都要重新安装的，依次点击下一步安装，直至最后点击“Finish”完成Pioneer的安装。

,.用户说明书（数据采集）User manul of Data collection文档历史目录1 系统说明 (1)1.1 Pilot Pioneer简介 (1)1.2 操作系统 (1)1.3 最低配置 (1)1.4 建议配置 (1)2 软件主界面 (3)2.1 导航栏 (3)2.2 菜单栏 (5)2.2.1 【File】菜单 (5)2.2.2 【View】菜单 (6)2.2.3 【Configuration】菜单 (6)2.2.4 【Record】菜单 (8)2.2.5 【Replay】菜单 (9)2.2.6 【Workspace】菜单 (10)2.2.7 【Interface】菜单 (10)2.2.8 【Tools】菜单 (10)2.2.9 【Report】菜单 (11)2.2.10 【Analysis】菜单 (12)2.2.11 【Windows】菜单 (12)2.2.12 【Help】菜单 (13)2.3 工具栏 (13)2.4 工作区 (15)2.5 状态栏 (15)3 工程管理 (16)3.1 新建工程 (16)3.2 打开工程 (18)3.3 打开最近工程 (19)3.4 保存工程 (19)3.5 另存为工程 (19)3.6 关闭工程 (19)4 场景管理 (21)5 设备配置 (23)5.1 未配置设备 (23)5.2 自动检测 (24)5.3 手动配置 (25)5.3.1 Handset设备配置 (27)5.3.2 GPS设备配置 (29)5.3.3 Scanner设备配置 (30)6 测试模版与测试计划 (31)6.1 Handset测试模板 (31)6.2 测试计划 (32)6.2.1 测试计划管理 (32)6.2.1.1 轮换业务 (35)6.2.1.2 并发业务 (35)6.2.2 测试计划导入 (35)6.2.3 测试计划导出 (36)6.2.4 删除测试计划 (37)6.2.5 测试计划保存至模板 (37)7 测试业务 (39)7.1 Handset测试业务 (39)7.1.1 Call (40)7.1.2 MOS (42)7.1.2.1 关于POLQA的说明 (46)7.1.3 FTP Download (50)7.1.4 FTP Upload (54)7.1.5 HTTP Download (59)7.1.6 HTTP Page (63)7.1.7 HTTP Upload (66)7.1.8 Video Streaming (70)7.1.9 WAP Page (74)7.1.10 WAP Download (77)7.1.11 SMS (80)7.1.12 MMS (81)7.1.13 Attach (85)7.1.14 PDP (87)7.1.16 Receive Email (91)7.1.17 Send Email (94)7.1.18 PPP Dial (97)7.1.19 MTC Test (99)7.1.20 Idle Test (100)7.1.21 MOS Self-Check (101)7.1.22 MOS Self-Loop (103)7.1.23 Video Telephony (104)7.1.24 iPerf (106)7.1.25 Multi FTP Download (109)7.1.26 Multi FTP Upload (114)7.1.27 LTE Power (118)7.1.28 Speed T est (119)7.1.29 Video Play (122)7.1.30 DNS Lookup (126)7.1.31 Facebook (129)7.1.32 VoIP (132)7.1.33 WeiBo (136)7.1.34 Trace Route (139)7.1.35 PBM (142)7.1.36 WeCall (145)7.1.38 App YiXin (149)7.1.39 Manual MOS (151)7.1.40 Auto Test (154)7.2 Scanner测试业务 (156)7.2.1 Pilot (157)7.2.2 CW (158)7.2.3 Spectrum (159)7.2.4 Color Code (160)7.2.5 Blind (162)7.2.6 EPS (163)8 数据采集 (166)8.1 连接状态 (166)8.2 记录状态 (167)8.2.1 记录特殊设置 (168)8.2.2 数据附加信息 (174)8.2.3 插入文件标记 (174)8.2.4 路测数据切换 (175)8.3 强制命令 (175)8.4 AT指令 (177)9 测试数据管理 (179)9.1 测试数据导入 (179)9.1.2 高级导入 (180)9.1.3 按文件夹导入 (181)9.2 测试数据导出 (181)9.2.1 以Python脚本导出数据 (186)9.3 测试数据删除 (187)9.4 测试数据合并/分割 (188)9.4.1 测试数据合并 (189)9.4.2 测试数据分割 (190)9.4.3 数据轨迹校正 (192)9.5 测试数据重解码 (192)9.6 书签 (193)9.7 关键字查询 (194)9.8 过滤器管理 (197)9.9 生成过滤数据 (204)10 数据回放 (206)10.1 复制测试数据 (207)10.2 数据关联 (208)10.3 未插狗回放 (209)11 室内测试 (211)11.1 导入楼层 (211)11.2 添加楼层 (211)11.3 更新 (212)12 基站管理 (213)12.1 基站数据库导入 (213)12.1.1 自动导入 (213)12.1.2 手动导入 (214)12.2 基站数据库管理 (216)12.2.1 小区编辑 (218)12.2.2 增加基站 (219)12.3 基站数据库导出 (220)12.4 基站数据库分析 (220)13 Map窗口 (223)13.1 窗口介绍 (223)13.1.1 Map工具栏 (223)13.1.2 Map状态栏 (227)13.1.3 窗口右键功能 (227)13.1.4 图例窗口 (229)13.2 Map窗口信息显示 (232)13.2.1 测试数据显示 (233)13.2.2 基站数据显示 (234)13.2.3 地图数据显示 (235)13.2.4 谷歌地图类显示 (236)13.2.5 事件显示 (238)13.3 小区设置 (241)13.3.1 小区显示 (241)13.3.2 标签设置 (244)13.3.3 小区连线 (246)13.3.4 小区检查 (249)13.4 信息设置 (251)13.4.1 参数设置 (251)13.4.2 小区设置 (254)13.5 室内打点 (255)13.6 拉线图分析 (256)14 Message窗口 (260)14.1 窗口介绍 (260)14.2 Message窗口功能 (261)14.2.1 查找 (262)14.2.2 过滤 (263)14.2.3 书签 (264)14.3 Message窗口右键功能 (265)14.4 Message Details窗口 (266)15 Event List窗口 (268)15.1 窗口介绍 (268)15.2 Event List窗口功能 (269)15.2.2 过滤 (270)15.2.3 异常事件 (271)15.3 Event List窗口右键功能 (271)15.4 Event Details窗口 (272)16 Line Chart窗口 (273)16.1 Line Chart窗口操作 (274)16.1.1 新建Line Chart窗口 (274)16.1.2 打开Line Chart窗口 (274)16.2 Line Chart窗口功能 (275)16.2.1 Line Chart属性设置 (276)16.2.2 Line Chart 参数设置 (278)17 Bar窗口 (280)17.1 新建BarChart 窗口 (281)17.1.1 参数编辑 (282)17.2 窗口显示 (282)18 Status窗口 (285)18.1 新建Status窗口 (286)18.1.1 编辑列 (288)18.1.2 编辑单元格 (289)18.2 窗口显示 (290)19 其他窗口 (292)19.1.1 窗口介绍 (292)19.1.2 事件计数器设置 (294)19.1.3 事件计数器复位 (296)19.2 MOS (297)19.2.1 MOS拨打固定端 (297)19.2.2 MOS Settings (298)19.2.3 MOS (299)19.3 Video (301)19.4 Data (303)19.5 GPS (304)19.6 Statistics (305)19.7 Adjust Image (306)20 软件设置 (311)20.1 参数设置 (311)20.2 消息设置 (313)20.3 事件设置 (314)20.4 导航栏参数管理 (316)20.5 自定义参数管理 (317)20.6 自定义事件管理 (320)20.7 TCP/IP设置 (325)21 What’s New (327)21.2 新功能 (327)21.3 新设备 (332)22 免责声明 (336)1系统说明1.1Pilot Pioneer简介Pilot Pioneer是集成了多个网络进行同步测试的新一代无线网络测试及分析软件，结合长期无线网络优化的经验和最新的研究成果，基于PC和Windows 7/XP的网络优化评估，具备完善的GSM、CDMA、EVDO、WCDMA、TD-SCDMA、LTE网络测试以及Scanner 测试功能。

Pilot Pioneer 操作手册文档历史文档历史目录1.产品介绍 (1)1.1 操作系统 (1)1.2 最低配置 (1)1.3 建议配置 (1)2.缩略语 (2)3.软件安装 (3)3.1 安装驱动程序及运行环境 (3)3.2 安装测试软件 (4)4.测试流程 (5)4.1 新建工程 (5)4.2 设备配置 (5)4.2.1 未配置设备 (5)4.2.2 自动检测 (6)4.2.3 手动配置 (7)4.2.3.1 Handset设备配置 (9)4.2.3.2 GPS设备配置 (10)4.2.3.3 Scanner设备配置 (10)4.2.4 ADB连接方式 (10)4.3 测试模版与测试计划 (12)4.3.1 测试模版 (13)4.3.2 测试计划 (14)4.3.2.1 测试计划管理 (14)4.3.2.2 测试计划导入 (17)4.3.2.3 测试计划导出 (18)4.3.2.4 测试计划删除 (18)4.3.2.5 测试计划保存至模版 (19)4.4 数据采集 (19)4.4.1 连接设备启动测试 (19)4.4.1.1 连接模式 (19)4.4.1.2 记录模式 (20)4.4.2 测试控制 (23)4.4.3 结束测试 (25)4.5 窗口组合 (25)4.5.2 两类组合操作 (29)4.5.3 组合窗口调整 (31)4.6 场景 (34)4.7 保存工程 (35)5.测试业务 (36)5.1 Handset测试业务 (36)5.1.1 Call (36)5.1.2 MOS (37)5.1.2.1 关于POLQA的说明 (40)5.1.3 FTP Download (43)5.1.4 FTP Upload (45)5.1.5 HTTP Download (48)5.1.6 HTTP Page (50)5.1.7 HTTP Upload (52)5.1.8 Video Streaming (54)5.1.9 WAP Page (56)5.1.10 WAP Download (58)5.1.11 SMS (60)5.1.12 MMS (62)5.1.13 Attach (64)5.1.14 PDP (65)5.1.15 Ping (66)5.1.16 Receive Email (67)5.1.17 Send Email (69)5.1.18 PPP Dial (71)5.1.19 MTC Test (73)5.1.20 Idle Test (73)5.1.21 MOS Self-Check (74)5.1.22 MOS Self-Loop (76)5.1.23 Video Telephony (76)5.1.24 iPerf (78)5.1.25 Multi FTP Download (80)5.1.26 Multi FTP Upload (83)5.1.27 LTE Power (86)5.1.29 Video Play (88)5.1.30 DNS Lookup (90)5.1.31 Facebook (92)5.1.32 VoIP (94)5.1.33 WeiBo (96)5.1.34 Trace Route (97)5.1.35 PBM (99)5.1.36 WeCall (101)5.1.37 WeChat (103)5.1.38 APP YiXin (105)5.2 Scanner测试业务 (106)5.2.1 Pilot (106)5.2.2 CW (108)5.2.3 Spectrum (110)5.2.4 ColorCode (111)5.2.5 Blind (114)5.2.6 EPS (115)5.3 ATU测试 (117)6.数据管理 (122)6.1 测试数据管理 (122)6.1.1 测试数据导入 (122)6.1.1.1 常规导入 (122)6.1.1.2 高级导入 (122)6.1.1.3 按文件夹导入 (123)6.1.2 测试数据删除 (123)6.1.3 测试数据导出 (124)6.1.4 测试数据合并及分割 (129)6.1.4.1 测试数据合并 (130)6.1.4.2 测试数据分割 (130)6.1.4.3 测试数据轨迹校正 (131)6.2 基站数据管理 (132)6.2.1 基站数据库结构 (132)6.2.2 基站数据库导入 (135)6.2.2.1 自动导入 (135)6.2.2.2 手动导入 (136)6.2.3 基站数据库导出 (137)6.2.4 基站数据库删除 (137)6.2.5 基站数据库管理 (137)6.2.5.1 小区编辑 (138)6.2.5.2 增加基站 (139)6.3 地图数据管理 (140)6.3.1 [Map]窗口数据显示 (140)6.3.1.1 测试数据显示 (140)6.3.1.2 基站数据显示 (141)6.3.1.3 地图数据显示 (142)6.3.1.4 事件显示 (143)6.3.2 层控制 (144)6.3.3 小区设置 (146)6.3.3.1 小区显示 (146)6.3.3.2 标签显示 (148)6.3.3.3 小区连线 (150)6.3.3.4 小区分析 (152)6.3.4 信息设置 (154)6.3.4.1 参数信息 (154)6.3.4.2 小区信息 (156)6.3.5 拉线图分析 (158)6.4 数据回放 (161)6.4.1 复制测试数据 (163)6.4.2 数据关联 (164)7.统计报表 (165)7.1 KPI统计 (165)7.2 CQT 数据业务报表 (168)7.3 W-G切换和重选报表 (170)7.4 自定义报表模板 (171)7.5 自定义报表 (172)7.6 室内测试报表 (173)8.分析功能 (176)8.1 参数距离联合分析 (176)8.2 参数四象限分析 (179)8.3 CSFB异常分析 (181)8.4 覆盖率分析 (184)8.5 MOD3分析 (189)8.6 重叠覆盖分析 (193)8.7 小区测量分析 (197)8.8 小区统计分析 (203)8.9 导频污染分析 (208)9.过滤器 (215)9.1 过滤器定义 (215)9.1.1 过滤器列表 (217)9.1.2 过滤器内容 (217)9.1.2.1 条件编辑区域 (217)9.1.2.2 过滤器完整表达式区域 (219)9.1.2.3 备注区域 (219)9.2 过滤器条件说明 (219)9.2.1 参数型 (219)9.2.2 时间型 (221)9.2.3 区域型 (223)9.2.4 状态型 (224)9.2.5 条件范围型 (229)9.2.6 条件间逻辑符 (230)9.3 过滤器使用 (231)10.典型设备操作说明............................................................................ 错误!未定义书签。

连接”或点击工具栏开始”或点击工具栏测试控制如下图所示：执行测试计划：点击Start按钮，让选中的手机执行测试计划；显示测试信息：双击或将导航栏工程面板中当前测试数据名下的相应窗口拖入工作区，即可分类显示相关测试信息；计划的调用；如果找不到该窗口可以点击工具栏上的按钮；点击“停止记录”文件；选择“断开连接”7)查看测试结果：点击菜单“统计->选择数据”，选中刚才测试的数据，在弹出的统计结果窗2. 1X增强激活态发起1X呼叫第二步：选择在测试模板配置中选择New Dial来新建一个话音测试模板，拨打网络类CDMA，设置好相关参数，此处设置的号码为LG KX206WaitTime(Dial测试计划延迟执行的时间)中建议设置为15s，如下图：连接”或点击工具栏或点击工具栏按钮；点击“停止记录”文件；选择“断开连接”打开后台软件，用10)报表结果中的平均呼叫建立时长即为建立时延。

连接”或点击工具栏或点击工具栏开始数据业务测试后（已处于激活态），在Logging Control Win Handset-2(LG KX206)，在右边的Dialled MS中选择Handset-1(CDMA)EC360插上耳机，听听语音是否清晰。

等待通话结束后，点击Logging Control Win窗口中的Stop按钮；点击“停止记录”文件；选择“断开连接”打开后台软件，用11)报表结果中的平均呼叫建立时长即为建立时延。

4. 1X增强激活态接收1X短信测试方法：第二步：选择在测试模板配置中选择New SMS来新建一个短信测试模板，Serial Port中选择EC226的Modem口（如COM10），在Target Phone Number EC360手机UIM卡的号码，WaitTime(SMS测试计划延迟执行的时间，Short Message Content中设置短信内容，如下图：连接”或点击工具栏或点击工具栏等待通话结束后，点击Logging Control Win窗口中的Stop按终止对测试计划的按钮；点击“停止记录”文件；选择“断开连接”打开后台软件，用报表结果中的“平均短信端到端时延”就是测试规范中要求的短信接收时延。
