南水北调大工程施工方案一、工程概述南水北调工程是我国迄今为止最大的水资源调配工程，旨在解决我国北方水资源短缺的问题，实现水资源优化配置，促进经济社会可持续发展。
工程主要包括东线、中线和西线三条调水线路，涉及北京、天津、河北、山东、河南、陕西等地区。
本工程施工方案主要针对中线工程进行阐述。
二、工程目标中线工程的主要目标是将汉江水资源引入黄河、海河和滦河流域，为沿线地区提供生活和工业用水，改善区域水资源短缺状况，促进经济社会可持续发展。
三、工程内容中线工程主要包括以下几个部分：1. 水源地保护工程：对汉江水源地进行保护，确保水质达标。
2. 渠道工程：建设输水渠道，将水资源从水源地引入沿线地区。
3. 泵站工程：设置泵站，解决渠道输水过程中的水位落差问题。
4. 调蓄工程：建设调蓄水库，实现水资源的调配和储存。
5. 配套工程：包括污水处理、节水灌溉、水资源管理等配套设施。
四、工程施工方案1. 施工组织与管理建立健全施工组织管理体系，明确各参建单位的职责和任务，确保工程顺利实施。
采用项目管理模式，实行项目经理负责制，确保工程质量、安全、进度和投资控制目标的实现。
2. 施工技术方案（1）渠道工程：采用明渠和暗渠相结合的方式，根据地形地貌和地质条件选择合适的渠道类型。
明渠采用梯形断面，暗渠采用圆形或矩形断面。
渠道衬砌采用现浇混凝土或预制混凝土板，确保渠道结构稳定、防渗性能良好。
（2）泵站工程：根据水位落差和输水需求，合理布置泵站位置。
泵站主体结构采用钢筋混凝土框架结构，配备高效、节能的泵站设备。
（3）调蓄工程：根据沿线地区水资源需求和地理条件，合理规划调蓄水库规模和位置。
水库主体结构采用土石坝或混凝土坝，配备完善的泄洪、排沙和供水设施。
（4）配套工程：根据实际需求，合理布局污水处理、节水灌溉、水资源管理等配套设施。
采用先进的处理技术和设备，确保配套设施的正常运行。
3. 施工进度安排根据工程总量和施工特点，制定合理的施工进度计划，确保工程按时完工。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载南水北调渠道分部工程施工方案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录TOC \o "1-2" \h \z \u渠道分部工程施工方案一、工程概况焦作2段是南水北调中线一期工程总干渠Ⅳ渠段（黄河北～羑河北）的组成部分，位于Ⅳ渠段的中南部，地域上属于河南省焦作市的山阳区和马村区。
设计桩号Ⅳ61+500～Ⅳ66+960，始于中州铝厂工企站铁路桥，止于纸坊河渠道倒虹出口，总长度5460m，其中渠道长度4873m，建筑物总长587m。
施工项目分别为:主渠道、纸坊河渠倒虹吸、小官庄沟左排渡槽、4座交通桥、2座生产桥。
本标内不含铁路桥。
工程总造价2.55亿元。
主渠道设计为梯形断面，渠底宽16～17.5m，渠底高程96.374～95.962m，一级马道宽5.0m，渠道纵比降1/23000。
全渠段结构层为5cm厚粗砂垫层、渠坡及渠底采用复合土工膜防渗。
在渠坡防渗复合土工膜下铺设聚苯乙烯板保温层。
桩号IV61+500～IV64+600为挖方段，挖深一般15～24m，最大挖深26m。
桩号IV64+600～IV66+960渠段为挖方段，挖深15～16m。
渠坡岩性由重粉质壤土和卵石组成，卵石多为泥质胶结，多呈松散状，局部钙质胶结，边坡稳定性较差。
渠道采用多级边坡，边坡坡率：土体1:1.75～1:2.25，卵石1:1.75～1:2.00。
渠底板位于重粉质壤土和卵石层中，承载力标准值分别为180kPa和350kPa，土体强度差异较大。
勘察期间实测地下水位一般位于渠底板以下，卵石层一般属中等～强透水性。
焦作2段第5标段全渠段混凝土衬砌厚度均采用为渠坡10cm，渠底为8cm。
南水北调工程施工方案一、工程规划与设计南水北调工程分为中线工程、东线工程和西线工程三个主要部分。
其中中线工程是南水北调的主轴，西起长江，东至北京。
东线工程则是从江苏淮安引水，分向山东和河南，最终北上至北京。
西线工程则是从四川乐山引水，途径陕西和甘肃，最终注入黄河。
工程规划充分考虑了地形、水系、城镇分布等因素，通过人工挖掘、引水、渠道建设等手段，确保水资源顺利调剂到北方地区。
二、水源保障与水质控制南水北调工程的水源主要是从长江输水，因此水源的保障至关重要。
工程采用了多种手段进行水源保护，包括严格的环保技术措施、水源地治理和监测等措施，确保引水的水质符合国家规定的标准。
在工程施工过程中，严格遵守规定的排水标准和水质监测要求，确保引水的水质达标，保障北方地区的饮用水安全。
三、工程施工技术南水北调工程的施工涉及到大量的水利工程和土建工程，包括隧道、水库、渠道等。
工程施工的关键是稳定工程质量，确保工程的安全运行。
为此，工程采用了先进的施工技术和设备，包括盾构机、挖掘机等，保障施工的高效率和质量。
同时，在工程施工过程中，严格按照设计方案和施工标准进行，确保工程的安全可靠。
四、施工进度管理南水北调工程的施工包括几个阶段，需要严格的施工进度管理。
为确保工程按期完成，需要对每个施工环节进行详细的计划和安排，并做好各项准备工作。
同时，要随时关注工程的进展情况，及时处理问题，确保施工进度不受影响。
在施工过程中，要做好施工记录和资料整理，以备后续查阅和评估。
五、安全施工南水北调工程是一项复杂的水利工程，涉及到诸多安全风险。
在施工过程中，要重视安全生产，做好各项防护工作，确保工程施工安全。
同时，要加强水文监测和预警工作，及时掌握工程施工过程中的变化，做好应对措施。
在施工现场要建立完善的安全管理机制，严格执行各项安全规定，确保工程施工无事故。
六、环境保护南水北调工程的施工对周边环境有一定影响，如土地开垦、水资源调剂等。
为了减少施工对环境的影响，工程采用了多项环境保护措施，包括土地复绿、水域治理、生态恢复等措施，保护当地生态环境。
资料共享南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段合同编号：HNJ-2010/FC/SG-003渠道降排水施工方案批准：审核：编制：中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二〇一一年六月资料共享目录一、工程概况 (1)二、编制依据 (1)三、施工排水目的 (1)四、降排水方法 (2)五、施工进度计划 (5)六、资源配置 (6)七、安全环保 (6)渠道开挖排水方案1、工程概况方城段三标是南水北调中线一期工程总干渠方城段（陶岔～沙河南）的组成部分，本标段起始于南阳盆地的东北部边缘地区东赵河左岸平原桩号138+551，沿伏牛山脉南麓山前岗丘地带及山前倾斜平原，过马岗至清河右岸与马岗的交汇部位为145+651，区段地貌形态以低矮的垄岗与河谷平原交替分布为特征。
该区段南段穿越南阳盆地北部边缘，工程区地形平坦，地面高程为136~143，略起伏。
方城段三标总干渠多为半挖半填段，少量全挖方段；该区段最大挖深11.5m，设计流量为330m3/s，加大流量为400m3/s。
渠道过水断面呈梯形状，设计底宽为18.5m~20.0m，渠底高程131.19m～130.89m，渠道内一级边坡坡比为1：2.5～1：2.25，堤顶宽5m，设计纵坡为1/25000。
方城段第三标段位于河南省南阳市南水北调中线一期工程总干渠设计桩号138+551～1455+651，本标段包括：3座左岸排水建筑物，2座渠渠交叉建筑物，3座公路桥，3座生产桥，总干渠长7.1km。
南水北调中线一期干线工程为Ⅰ等工程，输水建筑物为Ⅰ级建筑物。
2、编制依据1.1 合同文件；1.2施工总进度计划、年进度计划；1.3总体施工组织设计1.4施工相关图纸（总平面图、纵横断面图、渠道开挖图）；1.5相关施工技术规范及规程：(1)《水利水电建设工程验收规范》SL223-1994;(2)《水利水电建设工程施工组织设计规范》SL303-2004;(3)《水工建筑物岩石基础开挖工程施工技术规范》SL47-94;3、施工排水目的通过排水保证主干渠土石方开挖、土方填筑、结构物施工、混凝土浇筑等干处施工，方便设备和人员施工作业。
第1篇一、项目背景随着我国经济的快速发展，水资源分布不均的问题日益凸显。
为解决水资源短缺问题，国家启动了南水北调工程，旨在将长江水系的水资源调配至北方地区，改善北方地区的生态环境和人民生活。
本企业承担了某段南水北调工程的施工任务，为确保工程顺利进行，特制定本施工方案。
二、工程概况1. 工程名称：某段南水北调工程2. 工程地点：某省某市某县3. 工程规模：全长XX公里，其中渠道XX公里，隧洞XX公里，桥梁XX座。
4. 工程内容：渠道开挖、衬砌、隧洞开挖、衬砌、桥梁建设、水质监测、绿化等。
5. 工程建设周期：XX个月。
三、施工组织与管理1. 施工组织机构成立南水北调工程项目建设指挥部，下设办公室、工程技术部、质量安全管理部、合同管理部、物资设备部、财务部、人力资源部等职能部门。
2. 施工管理（1）工程质量：严格执行国家有关工程建设标准，确保工程质量达到国家标准。
（2）进度控制：制定详细的施工进度计划，确保工程按期完成。
（3）安全管理：建立健全安全生产责任制，加强施工现场安全管理，确保施工安全。
（4）合同管理：严格执行合同条款，确保合同执行到位。
（5）物资设备管理：合理配置物资设备，确保施工顺利进行。
四、施工工艺与技术1. 渠道施工（1）渠道开挖：采用挖掘机、推土机等机械开挖，人工配合清运。
（2）渠道衬砌：采用现浇混凝土衬砌，模板采用钢模板，混凝土强度等级为C30。
（3）渠道回填：采用级配砂砾石，分层压实。
2. 隧洞施工（1）隧洞开挖：采用钻爆法开挖，钻眼采用风钻，爆破采用乳化炸药。
（2）隧洞衬砌：采用现浇混凝土衬砌，模板采用钢模板，混凝土强度等级为C30。
（3）隧洞排水：采用排水沟、排水洞等排水设施，确保隧洞排水畅通。
3. 桥梁施工（1）桥梁基础：采用钻孔灌注桩基础，桩径为1.2米，桩长根据地质情况确定。
（2）桥梁上部结构：采用预应力混凝土简支梁，梁长XX米，梁高XX米。
（3）桥梁桥面：采用沥青混凝土铺装，厚度为XX厘米。

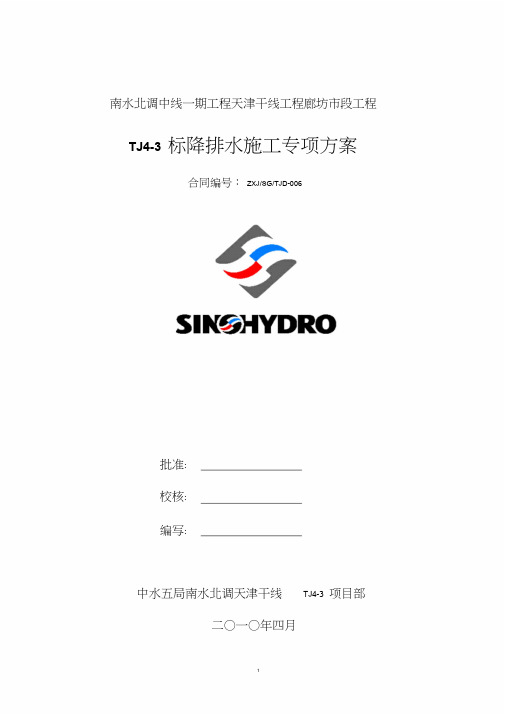

南水北调中线一期工程天津干线工程廊坊市段工程TJ4-3标降排水施工专项方案合同编号：ZXJ/SG/TJD-006批准:校核:编写:中水五局南水北调天津干线TJ4-3 项目部二○一○年四月1、编制依据1.1、《南水北调中线一期工程天津工程西黑山进口闸至有压箱涵段、保定市 2 段、廊坊市段工程第三施工标段招标文件》，合同编号：ZXJ/SG/TJD-006 。
第一卷《商务文件》第二卷《技术条款》第三卷《招标图纸》1.2、工程现场勘察调研资料。
1.3、《廊坊市段工程TJ4-3 标施工技术要求（水工部分）》1.4、《地基处理手册》、《建筑施工计算手册》2、工程概况南水北调中线一期工程天津干线廊坊市段TJ4-3 标段（XW99+89～7 XW111+60）0，标段长度11.703km，标段主要建筑物为 3 孔4.4m× 4.4m 有压输水钢筋混凝土箱涵，标段内还有各种建筑物17 座，其中：通气孔 5 座、分水口 1 座、小型倒虹吸 5 座、小型公路涵 4 座、保水堰1座、王泊排干倒虹吸 1 座。
主要建筑物特性：1）有压输水钢筋混凝土箱涵，共长10.723km，为3 孔4.4 ×4.4m 钢筋混凝土箱涵，基底高程为EL-2.725m~EL-4.264m，地面高程在EL.5.00m 左右；2）通气孔 5 座，为3 孔井式结构，顶面高程EL.12.04m~EL.10.85m；3）河渠交叉建筑物共 6 座，其中大型倒虹吸 1 座，为王泊排干倒虹吸，布置和结构型式与箱涵相同，基底较普通箱涵下降深度为 1.0m~2.0m；4）渠头村北7#保水堰1 座，基底高程为EL.-5.20m ；5）公路交叉建筑物为小型公路涵，共 4 座，布置和结构型式与箱涵相同；6 ）分水口 1 座，为永清县西辛庄西分水口。
3、工程地质3.1 工程地质条件（1）地质地貌TJ4-3 标位于广阔的河北冲积平原当中。
地面高程 5.6～4.9m，平均坡降0.1‰，局部受河流影响稍有变化。
第1篇一、工程背景我国南北水资源分布不均衡，北方地区长期干旱缺水，南方地区水资源丰富。
为解决这一问题，我国启动了南水北调工程，旨在通过跨流域调水，优化水资源配置，缓解北方地区水资源紧缺状况。
二、工程目标1. 解决北方地区水资源短缺问题，保障工农业生产和居民生活用水。
2. 优化水资源配置，提高水资源利用效率。
3. 促进南北经济协调发展，推动区域经济一体化。
三、工程内容1. 工程分为西线、中线、东线三条调水线路，其中中线工程是主要调水线路。
2. 中线工程全长1432公里，起于湖北省丹江口水库，止于北京市。
3. 工程主要包括水库、泵站、渠道、隧洞、退水闸、分水闸等建筑物。
四、施工方案1. 施工组织（1）成立南水北调工程指挥部，负责工程总体协调和指挥。
（2）设立施工、监理、设计、物资供应等部门，明确各部门职责。
（3）加强施工现场管理，确保工程质量和安全。
2. 施工技术（1）水库施工：采用大坝填筑、混凝土面板堆石坝等技术。
（2）泵站施工：采用大直径水泵、自动化控制系统等技术。
（3）渠道施工：采用混凝土衬砌、预制块体衬砌等技术。
（4）隧洞施工：采用钻爆法、TBM法等技术。
（5）退水闸、分水闸施工：采用钢筋混凝土结构、自动化控制系统等技术。
3. 施工进度（1）分阶段实施，确保工程质量和安全。
（2）合理安排施工顺序，缩短工期。
（3）加强施工进度监控，确保工程按期完成。
4. 质量控制（1）严格执行国家相关标准和规范。
（2）加强原材料、施工过程、工程验收等环节的质量控制。
（3）建立质量责任制度，确保工程质量。
5. 安全管理（1）加强施工现场安全管理，确保施工人员生命财产安全。
（2）严格执行安全操作规程，防止安全事故发生。
（3）加强安全教育培训，提高施工人员安全意识。
五、保障措施1. 加强政策支持，确保工程顺利实施。
2. 加大资金投入，保障工程建设和运行资金。
3. 加强人才队伍建设，提高施工和管理水平。
4. 强化科技创新，推动工程技术创新和应用。
南水北调施工方案南水北调工程是一项具有举世瞩目意义的大型水利工程，是中国在解决南北水资源分布不均衡问题上的重要举措。
南水北调工程的施工方案是关乎工程运行效率和工程质量的关键步骤，也是整个工程顺利实施的基础。
下面将详细介绍南水北调工程的施工方案。
1. 工程区域划分南水北调工程分为中线、东线和西线三个部分。
其中中线工程起自江苏南京，经过河南、河北、天津，最终抵达北京。
东线工程起自江苏扬州，经过浙江、安徽、山东、河北，最终抵达北京。
西线工程则起自四川广元，经过陕西、甘肃，最终抵达北京。
2. 施工准备工作在正式进行工程施工前，需要做好充分的准备工作，包括但不限于现场勘测、规划设计、物资准备、人员培训等工作。
确保各项条件就绪后，方可正式展开施工工作。
3. 施工技术南水北调工程的施工技术主要包括挖掘、铺设、固定、检测等关键技术。
挖掘工作涉及到地下管道的开挖和凿穿，需要精准的施工计划和严格的施工标准；铺设工作是将管道逐段铺设到指定位置，并进行连接，要求高度精准和密封可靠；固定工作是确保管道稳固的安装在地下位置，以防止日后出现问题；检测工作是在施工完成后对管道进行全面检测，确保管道质量合格。
4. 施工安全施工安全是南水北调工程施工过程中需要高度重视的问题。
在复杂多变的施工环境下，施工方需制定严格的施工安全措施和管理规定，保障施工人员的生命安全和工程设施的完好性。
5. 管理与监督南水北调工程的施工需要精心的管理与监督。
建立完善的监督机制，制定严格的施工标准和管理规定，确保施工按照计划有序进行，做到工程质量可控、施工进度可追溯。
综上所述，南水北调工程的施工方案是一个涉及多个方面的复杂工程，需要施工方充分重视，并结合实际情况制定科学的施工方案，确保工程的安全高效运行。
南水北调工程的顺利施工将为解决我国南北水资源分布不均衡问题做出重要贡献。
第1篇一、工程概况本工程为某地区排水干渠工程，主要目的是解决该地区内涝问题，提高排水能力，保障城市防洪安全。
工程范围为起始于某镇，终点至某河，全长约5公里。
工程包括干渠主体工程、附属工程及配套设施等。
二、施工目标1. 确保工程质量和安全，按期完成施工任务；2. 优化施工组织，提高施工效率，降低施工成本；3. 加强施工现场管理，确保文明施工、绿色施工。
三、施工组织1. 施工单位应建立健全组织机构，明确各部门职责，确保施工顺利进行；2. 成立项目经理部，负责工程的组织、协调、指挥和监督工作；3. 施工单位应按照国家有关法律法规、行业标准和施工图纸要求，制定详细的施工方案。
四、施工工艺及方法1. 土方工程：采用挖掘机、推土机、自卸汽车等设备进行土方开挖、运输、回填；2. 基础工程：采用混凝土浇筑、预制块安装等方法进行基础施工；3. 干渠主体工程：采用预制混凝土板、现浇混凝土等方法进行干渠主体施工；4. 附属工程：包括排水口、涵洞、检查井等，采用预制混凝土、现浇混凝土等方法进行施工；5. 配套设施：包括道路、照明、绿化等，按照相关设计要求进行施工。
五、施工进度安排1. 施工准备阶段：1个月；2. 土方工程：2个月；3. 基础工程：1个月；4. 干渠主体工程：2个月；5. 附属工程：1个月；6. 配套设施：1个月；7. 工程验收：1个月。
六、质量保证措施1. 严格遵循国家有关法律法规、行业标准和施工图纸要求，确保工程质量；2. 选用优质原材料，加强材料检验，确保材料质量；3. 加强施工过程控制，严格执行施工规范，确保施工质量；4. 加强质量检查，发现问题及时整改，确保工程质量。
七、安全文明施工措施1. 建立健全安全管理制度，加强安全教育，提高施工人员安全意识；2. 严格执行施工现场安全操作规程，确保施工安全；3. 加强施工现场文明施工管理，保持施工现场整洁；4. 做好施工现场环境保护工作，减少施工对环境的影响。
南水北调施工方案引言南水北调工程是中国迄今为止最大规模的水利工程之一，旨在调运中国南方丰富的水资源到北方地区。
施工方案是确保工程顺利进行的基础，本文将介绍南水北调工程的施工方案，包括工程背景、施工过程、关键技术和工期安排等内容。
背景中国地大物博，南北地区水资源分布不均，且北方地区水资源短缺。
为了解决北方地区的水资源问题，南水北调工程于2002年启动，全面规划和布局工程的建设。
南水北调工程主要由中线、东线和西线组成，其中中线是主干线，贯穿中国的中部地区。
施工过程方案确定南水北调工程的施工方案是在深入的勘察和研究的基础上制定的。
首先，需要确定工程的起点和终点，通过考虑地理条件、水资源供给情况和输水需求等因素，最终确定了中线工程的起点为长江干流的江苏扬州市和终点为北京市。
确定了起点和终点后，施工方案进一步细化，包括线路布置、管道材料选择、施工工艺等。
施工队伍组建南水北调工程需要动用大量的施工队伍，因此需要进行施工队伍的组建和培训工作。
施工队伍包括工程管理团队、施工人员和技术人员等。
这些队伍需要有丰富的施工经验和相关专业知识，以确保工程质量和进度。
启动施工在施工开始前，需要进行周密的准备工作，包括场地准备、设备购置、材料调配等。
一旦准备工作完成，施工队伍就可以开始实施施工方案了。
施工过程包括地面挖掘、管道铺设、隧道开挖等环节，其中每个环节都需要严格按照施工方案进行操作。
关键技术南水北调工程涉及到许多关键的施工技术，下面列举几个重要的技术：•隧道工程：南水北调工程中需要开挖许多隧道，这涉及到隧道设计、支护、排水等技术。
•管道铺设：南水北调工程通过铺设大量的管道来输送水资源，这就需要掌握管道铺设技术，包括管道连接、焊接等。
•泵站工程：为了保证水资源能够顺利输送，施工队伍需要掌握泵站工程的相关技术，包括泵的选择、安装和调试等。
工期安排南水北调工程的施工周期较长，需要进行详细的工期安排，以确保工程按时完成。
工期安排需要综合考虑施工过程中的不确定因素，如天气、地质等，制定科学合理的工期计划，并进行监控和调整。
xx南水北调中线一期工程xx段VIII标降排水方案xx南水北调中线一期工程xx段VIII标项目部二0一一年六月二十四日编制：审核：审批：降排水方案一、工程概况南水北调中线一期工程xx段是总干渠xx首至xx南段的一个设计单元，位于河南省xx市xx县境内，起点位于xx支流东岸xx区和xx县的分界处，设计桩号124+751，终点位于xx北岸xx县和xx交界处，设计桩号185+545；xx段全长60.794km，xx段共分为9 个标段。
xx段VIII标是第8 个标段，起点设计桩号173+532，轴线坐标为(X=3687064.551m，Y=513394.263m)(1954 年北京坐标系，下同) ，终点设计桩号179+532，轴线坐标为(X=3689721.855m，Y=518734.715m), xx段VIII标长度为6.000km。
二、地质条件本标段地表多为第四系履盖，出露和揭露的地层有上第三系（N）和第四系（Q）。
上第三系（N）河湖相沉积，具多韵律构造，由棕褐色、黄、灰绿、灰白色粘土岩、砂质粘土岩、泥灰岩、砂岩、砂砾岩等互层或其中几种岩性组成，多数为泥质结构，呈微胶结，局部钙质微胶结。
岩性、岩相变化大，厚薄不一，钻孔揭露最大厚度60m 以上。
粘土岩具中等～强膨胀性，一般单层厚3～17m。
多数地段岩性相变为砂质粘土岩或泥灰岩。
砂岩一般单层厚5～12.4m。
砂砾岩砾石含量15%～40%，砾径一般3～8cm，大者11cm以上，层厚4～10m，最大厚度23m。
第四系中更新统（dl-plQ2），以黄、棕黄色粉质粘土为主，局部粘粒含量增加渐变为粘土，局部夹灰白、灰绿色粘土条带。
含钙质结核局部富集成层。
粘性土一般具弱～中等膨胀性、一般厚7～15m。
第四系上更新统（alQ3）上部为褐黄～灰褐色粉质粘土、粉质壤土，局部夹有机质粘土或含泥砾砂透镜体；下部由灰黄～褐黄色含泥中细砂、砾卵石、粉土质砾组成，一般具二元结构。
粉质粘土具弱膨胀性。
粉土质砾常与砂砾卵石层为淅变关系，砾径3～8cm，大者达11cm 以上，砾卵石含量达30～65%，层厚2～7.5m。
全新统下部（alQ41）由粉质壤土、粗砂、砾砂等组成；厚度1～9.0m，全新统上部（alQ42）：主要由砂砾卵石组成，厚1.0～6.5m，分布于河床。
三、渠线水文地质条件1、桩号173+532～175+111 渠段为上中膨胀土为主，下软质碎屑岩渠段，渠道挖深10～18m，为挖方渠段，渠坡主部由dl-plQ2粉质粘土、粘土、砾质土组成，局部渠底揭露N 砂岩、砂砾岩。
Q2 粉质粘土、粘土，局部为粉质壤土，厚7～13m，呈可塑～硬塑状，具中等膨胀性，土体裂隙较发育。
N 砂岩、砂砾岩具中等透水性。
N 砂岩、砂砾岩为含水层，厚5～13m，具承压性，水头高出渠底板3～10m，基坑开挖易发生涌砂涌水或基坑突涌。
上部土体具中等膨胀性，渠坡稳定差。
2、桩号175+111～177+201 渠段175+111～177+201 渠段为半挖半填段，挖方段为上弱膨胀土，下砾质土渠段，渠道挖深0～7m，填高2～9m，为半填半挖渠段，渠坡主部由alQ3粉质粘土组成，局部渠底揭露alQ3砾质土。
alQ3粉质粘土厚3～7m，呈可塑～硬塑状，土体裂隙较发育。
砾质土呈褐黄色，砾以石英为主，局部段为砂砾石层，具弱至中等透水性。
3、桩号177+201～179+532 渠段177+201～179+532渠段主要为填方渠段，其中桩号177+201～177+481 为以粘性土为地基的填方渠段，桩号177+481～177+532 渠段为以砂砾石层为地基的填方渠段，渠段地面高程125～128m，填高11～14m，地基土主要为alQ4粉质壤土、砂砾石，alQ3 粉质粘土、壤土。
为了对渠线水文地质情况进一步了解，项目部在173+600～176+900渠段布置16个先导孔，并委托长江岩土工程总公司进行了勘探，勘探结果表明，整个渠段西高东低，随着桩号递增分别为挖方段、半挖半填段、填方段，地面高程从141.71m~132.11m在递减，地下水位高程与地面高程走向基本一致，由西向东随着桩号的增加地下水位从138.21m~126.41m递减。
其中在173+600～175+778渠段渠底开挖面在地下水位线以下-0.5~10.06m，在175+778～176+900渠段渠底开挖面在地下水位线以上0.5~1.4m。
四、施工降排水1、施工降排水总体布置从上面的地质情况和勘探结果来看，为保证后期渠道衬砌旱地施工，需要对173+532～175+778渠段进行降水的，降水深度为开挖面0.5米以下。
渠道降排水计划总体分三个阶段实施，第一阶段是一级马道以上土方开挖，开挖垄沟形式降低土体潜水，并利用明沟加集水井抽排到渠堤外永久排水沟内(土方施工前先行开挖)，同时考虑边坡的稳定和安全；第二阶段在一级马道高程进行管井降水，以降低土体潜水及承压水，一级马道高程以下配合土方开挖采取自上而下分段分层开挖垄沟的方式辅助降排水；第三阶段是在基坑开挖结束后利用明沟加集水井对地表雨水进行抽排，确保旱地施工。
由于土方开挖时分段开挖，段长150~200米，降水时渠轴线方向按200米分段考虑。
2、降水方案的选择根据招标文件地质水文情况和先导孔勘探资料显示，近地表为潜水含水层，深部具有承压性，渠段内上第三系粘土岩和砂质粘土岩为不透水层，上第三系（N）层间含水层多为承压水，地下水主要贮存于上第三系砂岩、砂砾岩层中，构成多层层间含水层，砂岩单层厚3.0～15.7m，砂砾岩单层厚4～13m。
全新统冲积含砾粗砂、砾质中砂渗透系数k=i×10-3～i×10-1cm/s，更新统粘性土渗透系数k=i×10-8～i×10－4cm/s，粗砂、砂砾卵石渗透系数k=i×10-3～i×10－2cm/s，砂岩渗透系数k=i×10－4～i ×10－2cm/s，砂砾岩渗透系数k=i×10－4～i×10－2cm/s。
需降水渠段渠道挖深7～18m，渠坡主部由dl-plQ2粉质粘土、粘土、砾质土组成，局部渠底揭露N 砂岩、砂砾岩、alQ3砾质土，为保证施工期间基坑渗透稳定，根据基坑形状、渗透系数、岩层揭露及降深要求，采用双排管井降水，管井布置在渠道两侧的一级马道边（双排管排距为76.42米）。
3、管井验算①根据基坑（200米一段为例）平面计算假想半径X0为：X0—基坑的假想半径（m）A—基坑井点管所包围的平面面积（m2）②计算抽水影响半径采用有压完整井计算总涌水量，砂岩和砂砾岩平均渗透系数取K=6*10-3 cm/s=5.18m/d，根据先导孔结果，透水层顶高程为131.80米，厚度H暂按13米计，水头降至开挖面以下0.5m，最大降水深度S为4.3m，引用影响半径R为：R==1.95*4.3=68.84mR—抽水影响半径（m）S—水头降低值（m）；S取4.3米。
H—含水层厚度（m）；H取13米。
K—透水层渗透系数（m/d）；K=6*10-3 cm/s=5.18m/d。
③计算基坑涌水量QQ=2.73k=2.73*5.18*=2635 m3/d=3.05*10-2 m 3/sQ —基坑涌水量（m 3/d ）；H 、S 、K 、R 、X 0符号意义同前。
④求深井过滤器每米进水量qs /m 10974.015106*1*3.0*14.3*215K rl 2q 335--⨯=⨯==π q —过滤器每米进水量（m 3/s ）r —过滤器半径（m ）；r 取0.3米l —过滤器长度（m ）；l 取1米K —透水层渗透系数（m/s ）；K=6*10-3 cm/s=6*10-5 m/s 。
⑤求深井过滤器进水部分需要的总长度LL=Q/q=3.05*10-2/0.974*10-3=31.31 mL —深井过滤器进水部分需要的总长度L （最小长度）。
Q —基坑涌水量（m 3/s ）；Q=2635 m 3/d=3.05*10-2 m 3/s 。
q —深井过滤器每米进水量（m 3/s ）；q=s /m 10974.033-⨯。
⑥群井抽水单个深井过滤器长度l 0计算布置方式为井距20m ，平均井深22.8m ，需降水渠道总长为2246米，采用双排布置在一级马道边，考虑到分段环型封闭降水时，封头的管井对开挖造成影响，计划在分段打井时，每排管井按段内间距向两端延伸，延伸长度为两倍管井排距。
l 0== =7.47 ml 0—群井抽水单个深井过滤器长度（m ）h —抽水影响半径R 处的水位（m ），h=透水层厚－水位降深=13-4.3=8.7米。
其它符号同前。
nl0L，满足要求。
4、管井试验及抽水设备配置管井施工前先打试验井，确定透水层厚度和管井深度，试验井打好后试抽水，利用观测管测量数据绘制降水漏斗影响范围曲线，验算井距和井深并进行调整，优化降水方案。
井管：采用砼井管，井管内径初步选定φ500mm，管壁厚度50mm，通过试验后确定管径大小，其下部为1m的沉淀管，上部为无砂砼滤管。
水泵：每口深井内配置1台150QJ20-26/4型深井泵，同时配备5台备用。
5、管井施工⑴、施工程序井位放样→做井口、安护筒→钻机就位、钻孔→回填井底砂垫层→吊放井管→回填管壁与孔壁间的过滤层→安装抽水控制电路→试抽→降水井正常工作⑵、钻探成孔采用XY-3B型钻探设备钻探成孔。
孔径按设计要求选用直径800mm钻头，一次成孔。
配套水泵为BWT450/12泥浆泵，最大工作压力不低于1.2Mpa，输浆量不低于5L/S，可钻性控制在2.5~4m/h，在粘土层可自造浆，进入砂砾岩、砂岩时采用泥浆池合格泥浆。
严格控制泥浆比重1.1至1.2，泥浆粘度18~20秒，一般自钻孔流出的比重在1.2~1.3，经高位池沉淀滤后入低位池，经检测合格方可泵送到钻孔循环。
⑶、吊放井管、滤料回填及粘土止水为保持钻孔与井管同心，井外壁绑扎导向木块，钻架不移动，用原钻架吊装混凝土管，在复量孔底高程无误后，填写记录。
底端先配置一节混凝土盲管，用硬木托盘用钢丝绳揽吊，徐徐下落孔内，直至预定深度。
盲管上接滤管，对好企口，外壁包一层60目尼龙滤布，两管接头200mm，用无纺布包扎，其外再用3~4根毛竹片竖向固定，用10#镀锌铁丝箍紧，管外用导管法回填中粗砂。
⑷、洗孔、抽水井管安装好后，应立即进行洗孔，不可拖延。
洗井后，出水量达到设计标准，即开始正式抽水，并且通过观测孔测记地下水位。
边成井边测量边分析边改进边加井，直到基坑水位降到设计标准水位。
此外还定期监测出水的浑浊度，常期出水不清，应作预处理。
其结构形式见管井柱状结构图。
图8-1 管井柱状结构图五、封井在砼渠坡衬砌施工完成以后，经监理工程师批准，开始有序地逐个进行停抽封井，为了保证封堵安全，在封堵前先用砂砾回填至地面高程1.0m以下，上部1.0m填粘土夯实。
