高二通用技术 6.3机械加工图的识读

技术与设计一第一章技术及其性质一、技术的巨大作用1、技术的起源：源于原始人类寻找、生产食物；制作衣服；与野兽搏斗等生存的基本需要。

此时的技术并不是以科学知识为基础的。

它具有保护人、解放人和发展人的作用［保护人］（例：原始人随身拾磨制好的石器，现代人对疟疾、天花、肺结核等疾病不再恐慌）［解放人］（例：体力解放：自行车、内燃动力、电力，手机——信息传递）［发展人］（例：爱迪生、袁隆平）2、技术：技术是人类为满足自身的需求和愿望对大自然进行的改造,是人类改造大自然的工具和方法。

3、技术与科学的区别与联系科学是通过各种方法和实验，从而发现规技术则是人类为了满足自身的需要和愿望对律、理论，并予以验证和公式化的知识体大自然进行的改造。

如：瓦特发明蒸汽机、贝系。

如：牛顿发现万有引力、达尔文发现尔发明电话、恩格尔巴特发明鼠标、爱迪生发进化论、居里夫人发现镭等。

明电灯泡等科学回答“是什么”“为什么”的问题技术则更多地回答“怎么办”的问题科学促进了技术的发展，技术推动了科学的进步。

4、技术的巨大影响技术对生活、生产、文化等方面的影响：技术促进社会的发展。

技术丰富社会文化内容。

技术改变社会生活方式。

是推动社会发展和文明进步的主要动力之一。

技术对自然的价值：（1）依靠技术，人类得以利用自然和改造，并与自然保持和谐共处的友好关系。

（例：都江堰、南水北调、西气东输）（2）人类利用技术开发、改造自然时，应把握合理的尺度，要注意对自然的保护，不能忽视技术或产品对环境可能造成的负面影响。

（3）技术的发展给自然环境带来了问题，但也给解决这些问题提供了可能（例：物料的再循环工艺）5.技术的基本特性：目的性、创新性（技术的发展需要创新）、综合性(指的是运用多种学科知6.识)、两面性（有利有弊，例如：电池）、专利性（专利权）。

7.知识产权：知识产权是人们基于自己的智力活动创造的成果和经营活动的标记、信誉而依法享有的权利。

狭义的知识产权包括著作权、专利权、商标权三部分。

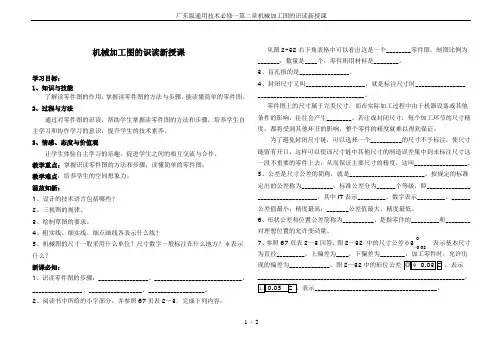

学习目标：
1、知识与技能
了解读零件图的作用，掌握读零件图的方法与步骤，能读懂简单的零件图。

2、过程与方法
通过对零件图的识读，帮助学生掌握读零件图的方法和步骤，培养学生自
主学习和协作学习的意识，提升学生的技术素养。

3、情感、态度与价值观
让学生体验自主学习的乐趣，促进学生之间的相互交流与合作。

教学重点：掌握识读零件图的方法和步骤，读懂简单的零件图；
教学难点：培养学生的空间想象力。

温故知新：
1、设计的技术语言包括哪些？
2、三视图的规律。

3、绘制草图的要求。

4、粗实线、细实线、细点画线各表示什么线？
5、机械图的尺寸一般采用什么单位？尺寸数字一般标注在什么地方？φ表示
什么？
新课必知：
1、识读零件图的步骤：________________、____________________________、
________________、_________________、__________________。

2、阅读书中所给的小字部分，并参照67页表2－3，完成下列内容：
1 / 2
轮盘类零件指的是呈圆柱形、直径大于轴长的零件。

端盖是安装在电机等机壳后面的一个后盖。

起支撑、定位和防尘封闭的作
2 / 2。

12看懂机械加工图纸常见结构的尺寸注法常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。

❖盲孔❖螺纹孔❖沉孔❖ 锪平孔❖ 倒角零件上的机械加工结构❖ 退刀槽和砂轮越程槽在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程3槽。

车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。

磨削外圆或磨削外圆和端面时的砂轮越程槽。

❖ 钻孔结构用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。

在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。

用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。

三种钻孔端面的正确结构。

❖ 凸台和凹坑零件上与其他零件的接触面，一般都要加工。

为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。

螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。

常见零件结构❖ 轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
