光缆规格型号

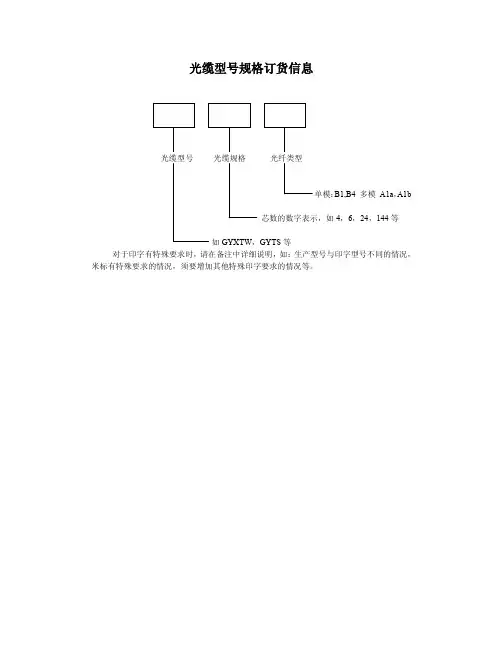

示例：■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

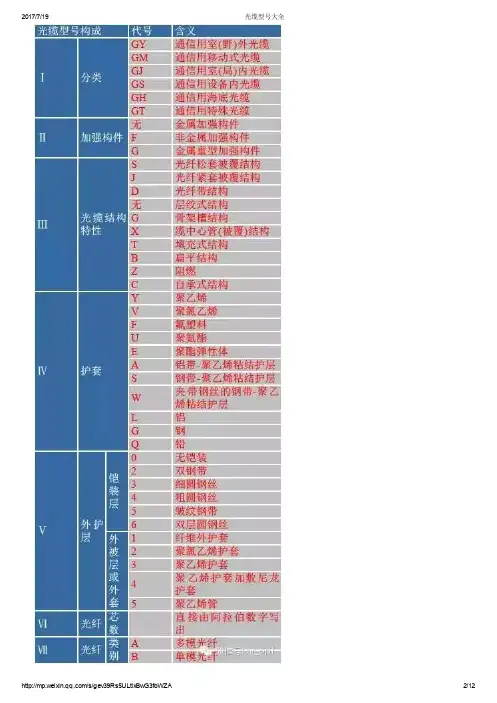

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号－－－－－－－－－－－－－－－－－－■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

例表：GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

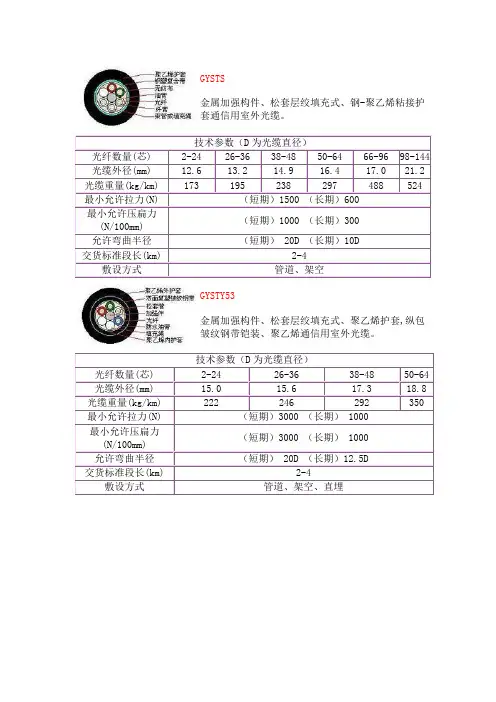

GYSTS
金属加强构件、松套层绞填充式、钢-聚乙烯粘接护套通信用室外光缆。

技术参数（
GYSTY53
金属加强构件、松套层绞填充式、聚乙烯护套,纵包皱纹钢带铠装、聚乙烯通信用室外光缆。

GYSTA53
金属加强构件、松套层绞填充式、铝-聚乙烯粘接护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆。

技术参数（
GYFSTY
非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆。

GYXTS(A)
金属加强构件钢(铝)聚乙烯粘接
护层中心束管式全填充型通信用室外光缆。

GYXTW
金属加强构件夹带钢丝的钢-烯粘接护套、通信用室外光缆。

a
GYXTY
式全填充型通信用室外光缆。

GYGXTS(A)
重型金属加强构件钢(铝)
室外光缆。

光缆型号及分类大全光缆型号及分类大全GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。

GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。

GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆，适用于直埋及水下敷设。

GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆，适用于管道及架空敷设，主要用于有强电磁危害的场合。

GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

GYTC8S——金属加强构件、室外层绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆，适用于高压铁塔自承式架空敷设。

MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆，适用于煤矿井下敷设。

GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆，主要用于大楼及室内敷设或做光缆跳线使用。

GYTS（GYTA）-RV(BV)X*Y——光电混合缆、馈电光缆，节约成本，主要用于通信基站建设。

国防光缆的规格型号全文共四篇示例，供读者参考第一篇示例：国防光缆是一种专门用于国防领域的通信光缆，具有抗干扰、抗破坏、高安全性等特点，被广泛应用于军事通信、情报传递等领域。

国防光缆的规格型号多种多样，不同的型号适用于不同的环境和使用场景。

下面就为大家介绍一些常见的国防光缆规格型号。

1. 单模国防光缆单模国防光缆用于长距离通信和高速数据传输，适用于军事通信、情报传递等领域。

常见的规格型号有G.652D、G.655、G.657等，其中G.652D是最常用的单模国防光缆规格型号，具有较高的传输性能和抗干扰能力。

2. 复式国防光缆复式国防光缆是一种同时传输多条光纤的光缆，可以满足多通道通信和数据传输的需求。

常见的规格型号有4核、8核、12核等，不同的核数适用于不同的通信场景，如4核适用于小型通信系统，而12核适用于大型通信系统。

3. 裸露光缆裸露光缆是指光纤裸露在外部保护层之外的一种光缆，具有较高的传输效率和灵活性。

常见的规格型号有GYFTA、GYFTY、GYFXTY 等，其中GYFTA适用于埋地敷设，GYFTY适用于架空敷设，GYFXTY 适用于水中敷设。

4. 防爆国防光缆防爆国防光缆是一种具有防爆性能的光缆，在恶劣环境下能够保障通信系统的正常运行。

常见的规格型号有GJFJV、GJFJZY、GJFJV 等，其中GJFJV适用于室内环境，GJFJZY适用于室外环境，GJFJV适用于高温环境。

国防光缆的规格型号多样化，每种规格型号都有其适用的场景和优势，用户可以根据具体需求选择合适的国防光缆规格型号，以确保通信系统的稳定运行和安全性。

希望以上介绍对大家有所启发，谢谢阅读！第二篇示例：国防光缆是一种具有高强度、高可靠性和高安全性的光通信产品，广泛应用于军事领域。

国防光缆的规格型号种类繁多，下面我们就来详细介绍一些常见的国防光缆规格型号。

1. 单模光缆单模光缆是指光纤核心直径较小（一般为9μm）的光缆，用于长距离高速数据传输。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

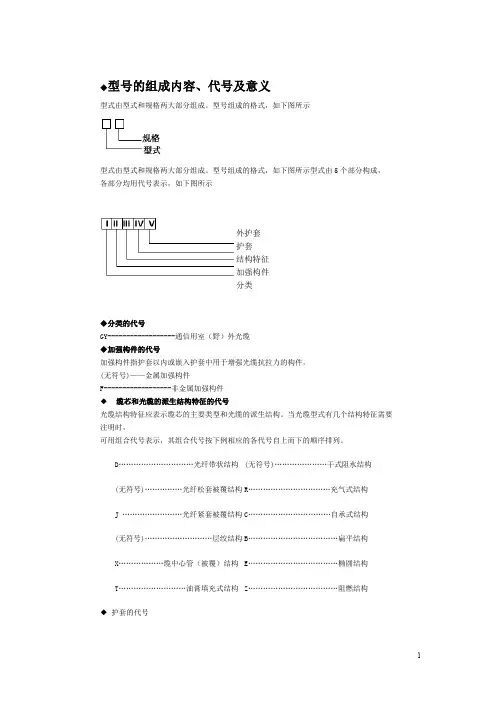

◆型号的组成内容、代号及意义型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由5个部分构成，各部分均用代号表示，如下图所示外护套护套结构特征加强构件分类◆分类的代号GY------------------通信用室（野）外光缆◆加强构件的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

(无符号)——金属加强构件F------------------非金属加强构件◆缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。

D…………………………光纤带状结构(无符号)……………光纤松套被覆结构J ……………………光纤紧套被覆结构(无符号)………………………层绞结构X………………缆中心管（被覆）结构T………………………油膏填充式结构(无符号)…………………干式阻水结构R……………………………充气式结构C……………………………自承式结构B………………………………扁平结构E………………………………椭圆结构Z………………………………阻燃结构◆护套的代号Y………………………聚乙烯护套V……………………聚氯乙烯护套U………………………聚氨酯护套A…………铝-聚乙烯护套(简称A护套)S…………钢-聚乙烯护套(简称S护W………夹带平行钢丝的钢聚乙烯护套套)L……………………………铝护套G……………………………钢护套Q……………………………铅护套表1 铠装层◆外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，见表2。

表2 外被层或外套◆光缆规格的构成光缆的规格是由光纤和导电线芯的有关规格组成◆光纤数的代号光缆中同类光纤的实际有效数目用数字表示◆光纤类别的代号光纤类别采用光纤产品的分类代号表示，即用大写A和B分别表示多模光纤和单模光纤，用数字和小写字母表示不同类别的多模或单模光纤，A——多模光纤，见表3。

常见40种光缆型号图⽂详解GYTA型光缆GYTA（⾦属加强构件、松套层绞填充式、铝-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

铝塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充；铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA⽤于穿管时寿命长。

使⽤范围：架空、管道GYTS型光缆GYTS（⾦属加强构件、松套层绞填充式、钢-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

钢塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●钢-聚⼄烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●PE护套具有良好的抗太阳辐射性能●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充、钢塑复合带防潮层。

使⽤范围：直埋GYTY53型光缆GYTY53（⾦属加强构件、松套层绞填充式、聚⼄烯护套、纵包皱纹钢带铠装、聚⼄烯套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

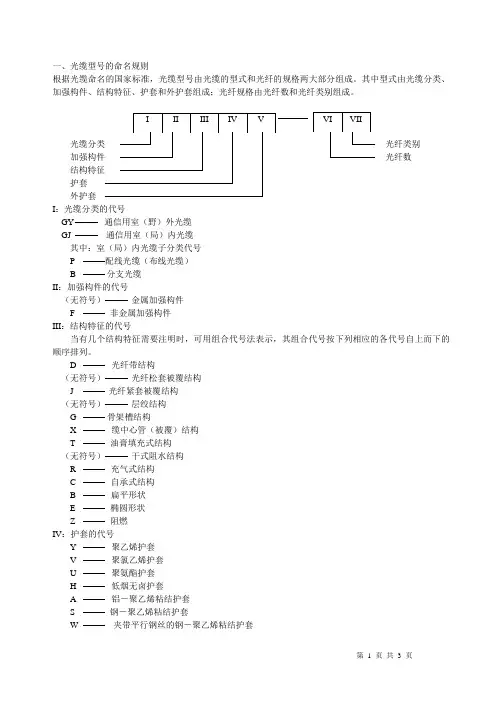

一、光缆型号的命名规则根据光缆命名的国家标准，光缆型号由光缆的型式和光纤的规格两大部分组成。

其中型式由光缆分类、加强构件、结构特征、护套和外护套组成；光纤规格由光纤数和光纤类别组成。

光纤类别光纤数护套外护套I：光缆分类的代号GY 通信用室（野）外光缆GJ 通信用室（局）内光缆其中：室（局）内光缆子分类代号P 配线光缆（布线光缆）B 分支光缆II：加强构件的代号（无符号）金属加强构件F 非金属加强构件III：结构特征的代号当有几个结构特征需要注明时，可用组合代号法表示，其组合代号按下列相应的各代号自上而下的顺序排列。

D 光纤带结构（无符号）光纤松套被覆结构J光纤紧套被覆结构（无符号）层绞结构G骨架槽结构X缆中心管（被覆）结构T油膏填充式结构（无符号）干式阻水结构R充气式结构C自承式结构B扁平形状E椭圆形状Z阻燃IV：护套的代号Y聚乙烯护套V聚氯乙烯护套U聚氨酯护套H低烟无卤护套A铝－聚乙烯粘结护套S钢－聚乙烯粘结护套W夹带平行钢丝的钢－聚乙烯粘结护套L铝护套G钢护套Q铅护套V：护套的代号外护套代号由铠装层代号和外被层代号表示铠装层代号0无铠装层2绕包双钢带3单细圆钢丝33双细圆钢丝4单粗圆钢丝44双粗圆钢丝5皱纹钢带外被层代号1纤维外被2聚氯乙烯套3聚乙烯套4聚乙烯套加覆尼龙套5聚乙烯保护管VI：光纤数的代号光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

VI：光纤类别的代号光纤类别采用光纤产品的分类代号表示。

B1G652单模光纤B1.3低水峰单模光纤B4G655单模光纤A1a50/125um多模光纤A1b62.5/125um多模光纤A1ah50/125um千兆多模光纤A1bh62.5/125um千兆多模光纤A1am15050/125um万兆150多模光纤A1am30050/125um万兆300多模光纤A1am55050/125um万兆550多模光纤二、请根据下列要求修改报价表和产品介绍：：注：型号中m1、m2、m3、m4表示纤芯数量。
