横河cs3000系统安装详细步骤

DCS控制操作手册注：本手册以CS3000 电子资料为基础，仅供参考。

详细的操作请以CS3000 电子资料为准第一章CS3000基本操作下图为CS3000操作监视界面的工具栏CS3000操作界面的内容通过工具栏可以进行的操作如：调用操作监视窗口输出屏幕图像以下卒个进行介绍这个按钮调用过程报警窗口过程报警的内容可以在这个窗口被确认红色闪烁：过程报警出现内容还没用被确认红色（非闪烁）：过程报警出现而且经过确认正常颜色：没有过程报警出现这个按钮调用系统报警窗口系统报警的内容可以在这个窗口被确认红色闪烁：系统报警出现内容还没用被确认红色（非闪烁）：系统报警出现而且经过确认正常颜色：没有系统报警出现这个按钮调用操作指导信息窗口操作指导信息的内容可以在这个窗口被确认绿色闪烁：操作指导信息出现内容还没用被确认绿色（非闪烁）：操作指导信息出现而且经过确认正常颜色：没有操作指导信息出现这个窗口调用消息管理窗口用户定义消息可以被管理和确认在消息管理窗口这个按钮调用用户切换窗口通过这个窗口可以调用设定和更改密码注销用户用户登陆关闭计算机等功能如下图所示这个按钮显示窗口菜单窗口菜单如下图所示：这个按钮显示操作菜单如图为操作菜单下表为操作菜单的详细内容项目描述按照定义窗口顺序调用上一个窗口调用上级窗口按照定义窗口顺序调用下一个窗口显示当前窗口前一个打开的窗口显示当前窗口下一个打开的窗口调用名字输入窗口这个按钮显示预设菜单这个按钮调用工具栏工具栏如下图所示具体功能如下表按钮描述先是或隐藏工具栏当他被选中时工具栏始终显示但他不被选中一个操作后工具栏不再显示调用系统状态显示窗口调用活动操作监视窗口的帮助对话框调用过程报警窗口调用操作指导信息窗口调用控制分组画面调用调整参数窗口调用趋势窗口调用流程图窗口调用过程报告窗口调用历史信息报告窗口按照定义窗口顺序调用上一个窗口调用上级窗口按照定义窗口顺序调用下一个窗口调用过程总貌保存当前操作监视窗口群作为动态窗口设定删除当前操作监视窗口群作为动态窗口设定调用图像窗口当打开多个窗口时切换窗口顺序调用大尺寸的活动操作监视窗口调用中等尺寸的活动操作监视窗口调用小尺寸尺寸的活动操作监视窗口调用当前操作监视窗口的组态画面调用导航窗口调用名字输入窗口顺序调整按钮关闭所有的操作监视窗口扬声器静音按钮输出整个屏幕图像到打印机上图为报警信息下拉窗口系统消息图表显示区域如下图所示这个图表表明SYSTEM VIEW在当前操作站运行着这个图表表明虚拟测试在当前操作站运行着操作站需要等值化时间和日期显示窗口入下所示第二章操作员键盘简介模式选择钥匙类型操作钥匙这个钥匙仅能打到ON 或OFF 位置工程师钥匙这个钥匙可以到任何位置操作员键盘功能键如下图所示功能键可以执行已下的操作调用窗口启停趋势按文件名执行程序控制LED的开关执行多媒体程序等等具体设定可参考IM 资料相关部分C:\CS3000\IM33S\S1B3001\1B30_03.PDF操作监视的快捷键窗口调用键如下图所示这个按钮调用系统状态显示窗口系统报警的内容可以在这个窗口被确认红色闪烁：系统报警出现内容还没用被确认红色（非闪烁）：系统报警出现而且经过确认正常颜色：没有系统报警出现打印整个屏幕调整窗口顺序关闭所用的操作监视窗口辅助功能对话框调用活动操作监视窗口的帮助对话框这个按钮调用过程报警窗口过程报警的内容可以在这个窗口被确认红色闪烁：过程报警出现内容还没用被确认红色（非闪烁）：过程报警出现而且经过确认正常颜色：没有过程报警出现这个按钮调用操作指导信息窗口操作指导信息的内容可以在这个窗口被确认绿色闪烁：操作指导信息出现内容还没用被确认绿色（非闪烁）：操作指导信息出现而且经过确认正常颜色：没有操作指导信息出现调用操作指导信息调用调整参数窗口调用趋势窗口调用流程图窗口调用过程报告窗口调用导航窗口调用当前窗口的上级窗口调用当前窗口的前一窗口调用当前窗口的下一窗口调用总貌窗口+ 组合使用增加PID 的SV值+ 组合使用减少PID 的SV值加速键与配合使用改变模块的模式为串级模式改变模块的模式为手动模式改变模块的模式为自动模式确认和执行操作取消操作用于改变光标方向用于显示所选择的项目取消报警音用于改变数据项目调用名字输入窗口详细操作请参考CS3000 电子资料中的相关部分。

日本横河DCS系统CS3000离线组态软件安装手册编制：XX审核：XX日期：2019目录1.适用版本 (3)2.运行环境 (3)2.1.硬件环境要求 (3)2.2.软件环境要求 (3)3.安装文件 (3)4.安装步骤 (4)4.1.准备工作 (4)4.2.安装虚拟光驱 (4)4.3.安装授权 (5)4.4.安装CS3000 (5)5.应用软件恢复 (9)6.卸载步骤 (10)7.注意事项 (10)1. 适用版本本安装手册适用于如下版本软件安装指导 CENTUM CS3000/CS1000 R2.xx.xx 。

CENTUM CS3000/CS1000 R3.xx.xx 。

2. 运行环境2.1. 硬件环境要求台式机或笔记本电脑，要求：PIV 2.0G 以上；内存1GB 以上；硬盘至少120GB ；显示器分辨率为1024*768以上，刷新频率60Hz 以上； 2.2. 软件环境要求CENTUM CS3000/CS1000 R2.xx.xx: 运行在Windows NT4.0 SP4以上环境。

CENTUM CS3000/CS1000 R3.xx.xx: 运行在Windows 2000 SP1 或Windows XP SP2以上环境。

3. 安装文件安装文件目录结构见图1图1CS3000系统软件 CS3000授权虚拟软驱4.安装步骤安装步骤中如果没有特殊提示，可按照系统默认或点击NEXT、YES按钮继续安装。

4.1.准备工作1.重新启动电脑；2.退出正在运行的病毒保护或其它驻留内存的程序；4.2.安装虚拟光驱1.执行安装软件所在驱动器\centum\ ramdisknt15\目录中的setup.exe文件安装虚拟软件。

2.安装完成后启动虚拟光驱设置程序（见图2），点击Register Later进入虚拟光驱设置界面。

图2 点击启动虚拟光驱设置程序3.按图3所示步骤设置完成后，退出重新启动计算机。

1、此项更改为“1.44MB Floppy”2、此项更改为“A”3、此项选中4、单击启动虚拟软驱5、设置完成后点击退出并保存图34.3.安装授权拷贝安装软件所在驱动器\centum\keycode 3.07\目录中的全部*.KCD授权文件到A盘。

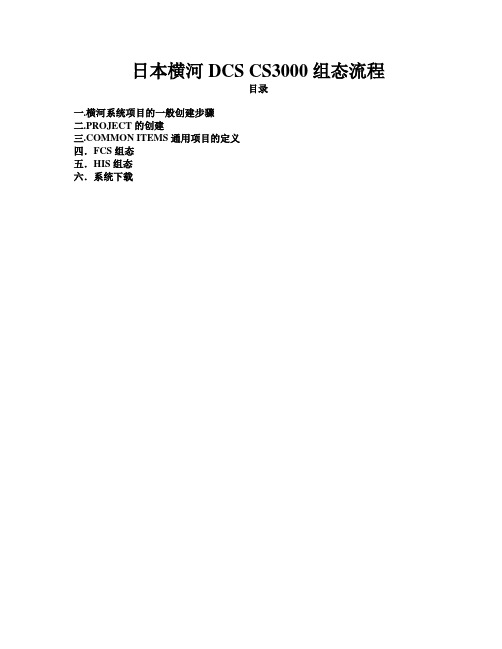

日本横河DCS CS3000组态流程目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMON ITEMS通用项目的定义四．FCS组态五．HIS组态六．系统下载一．横河系统项目的一般创建步骤二．PROJECT的创建（详细内容参见横河文档IM 33S01B30-01E）1．PROJECT的类型（1）DEFAULT PROJECT当SYSTEM VIEW第一次启动创建的项目，为缺省项目,能够对控制器进行下载。

（2）CURRENT PROJECT一旦DEFAULT PROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。

(3)USER-DEFINED PROJECT除以上两个类型PROJECT以外，创建的项目。

此类型的项目不能对控制器进行下载，只有通过改变PROJECT属性类型为DEFAULT 时，才能下载。

2．创建DEFAULT PROJECT(1)启动SYSTEM VIEW（2）创建DEFAULT 项目，系统提示是否创建DEFAULT 项目，如图选择YES(3)填写项目概要：包括创建人、组织机构、项目信息。

（4）项目属性填写项目的名称、项目所在的位置、项目说明以及别名。

（5）创建一个FCS根据硬件配置，选择FCS的类型（STATION TYPE）、数据库类型(DATABAE TYPE)以及网络配置（包括域号、站号、VNET/IP地址）等。

其中，数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。

在亿利化学的乙炔、脱盐水、PVC项目中均采用AFV10D的控制器，数据库类型为EXTENDED TYPE。

（6）创建一个HIS根据硬件配置，选择HIS的类型（STATION TYPE）以及网络配置（包括域号、站号、VNET/IP 地址）等。

(7)在SYSTEM VIEW中可以看到项目的文件夹一个项目包含3个基本的文件夹:如上图所示COMMON FCS HIS。

日本横河DCS系统CS3000离线组态软件安装手册编制：XX审核：XX日期：2019目录1.适用版本 (3)2.运行环境 (3)2.1.硬件环境要求 (3)2.2.软件环境要求 (3)3.安装文件 (3)4.安装步骤 (4)4.1.准备工作 (4)4.2.安装虚拟光驱 (4)4.3.安装授权 (5)4.4.安装CS3000 (5)5.应用软件恢复 (9)6.卸载步骤 (10)7.注意事项 (10)1. 适用版本本安装手册适用于如下版本软件安装指导 CENTUM CS3000/CS1000 R2.xx.xx 。

CENTUM CS3000/CS1000 R3.xx.xx 。

2. 运行环境2.1. 硬件环境要求台式机或笔记本电脑，要求：PIV 2.0G 以上；内存1GB 以上；硬盘至少120GB ；显示器分辨率为1024*768以上，刷新频率60Hz 以上； 2.2. 软件环境要求CENTUM CS3000/CS1000 R2.xx.xx: 运行在Windows NT4.0 SP4以上环境。

CENTUM CS3000/CS1000 R3.xx.xx: 运行在Windows 2000 SP1 或Windows XP SP2以上环境。

3. 安装文件安装文件目录结构见图1图1CS3000系统软件 CS3000授权虚拟软驱4.安装步骤安装步骤中如果没有特殊提示，可按照系统默认或点击NEXT、YES按钮继续安装。

4.1.准备工作1.重新启动电脑；2.退出正在运行的病毒保护或其它驻留内存的程序；4.2.安装虚拟光驱1.执行安装软件所在驱动器\centum\ ramdisknt15\目录中的setup.exe文件安装虚拟软件。

2.安装完成后启动虚拟光驱设置程序（见图2），点击Register Later进入虚拟光驱设置界面。

图2 点击启动虚拟光驱设置程序3.按图3所示步骤设置完成后，退出重新启动计算机。

1、此项更改为“1.44MB Floppy”2、此项更改为“A”3、此项选中4、单击启动虚拟软驱5、设置完成后点击退出并保存图34.3.安装授权拷贝安装软件所在驱动器\centum\keycode 3.07\目录中的全部*.KCD授权文件到A盘。

横河cs3000系统安装详细步骤一准备工作安装xp系统，更改计算机名以61号站为例：将计算机名改成HIS0161。

关闭xp系统防火墙以及所有病毒防护，删除不必要的程序如360等安装xp系统可能植入的程序。

重启电脑二cs3000安装1.插入盘面标注com2的蓝色光盘2.安装网卡驱动（2个分别为yokogawa、V/I open）与usb驱动：打开文件夹CENTUM找到：“comDRV”双击安装文件夹内setup.exe即安装网卡驱动、“comDRVOPN”文件内双击安装文件setup.exe即安装网卡驱动。

打开“USBDRV”文件安装usb驱动3.安装完网卡驱动设置对应IP地址：以61号站为例本地连接地址为“yokogawa”设置IP 172.16.1.61 子网掩码255.255.0.0 其余不填。

“V/Iopen”地址设置IP 192.168.129.190 (129+61) 子网掩码255.255.255.04.点开CENTUM文件夹内至最后找到setup.exe 文件5.点开后弹出对话框点：“是”。

弹出对话框内容为G: 插入白盘出来两个文件后关闭此文件。

点对话框中next6.弹出对话框选“否”，拿出白盘放入蓝盘7.自动安装8.点下一步 填HIS0164 company 不用管10.输入白盘上id点next11.Next12.Next13.Next 开始读百分条自动安装14.点“否”弹出setup operator keyboard 在对话中use operator keyboard 后点“钩”Port NO 选USB 设置完后点next15.弹出对话框中改成HIS0164 点next16.Setup complete 选Y es 结束（进行16步骤此时若卡屏按windows 键）17.自动重启18.进admin19.开始菜单→所有程序→yokogawa centum→His Utility20.在弹出对话框设置centum 密码注密码为大写CENTUM。

CS3000系统应用软件操作说明书横河西仪有限公司系统部出版发行2004/11/04总目录一、前言-------------------------------------------------------------------------- -3-二、软件操作说明--------------------------------------------------------------- -4-1、画面操作----------------------------------------------------------------- -4-1-1 总貌画面1-2 流程图画面1-3 控制分组画面2、仪表操作----------------------------------------------------------------- -6-2-1 开关仪表面板2-2 调节仪表面板3、报表操作----------------------------------------------------------------- -7-三、系统操作说明--------------------------------------------------------------- -8-1、人机接口---------------------------------------------------------------- -8-1-1 人机接口功能1-2 窗口类型1-3 窗口操作1-4 典型的操作监视窗口2、系统基本维护---------------------------------------------------------- -19-2-1 系统维护窗口2-2 过程报告书2-3 历史报告书3、操作员键盘---------------------------------------------------------------- -23-五、后记------------------------------------------------------------------------------ -24-前言计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000控制系统。

CS3000 系统软件安装手册CENTUM CS3000软件系统是横河电机株式会社最为先进的集散控制系统软件，其安装和卸载和卸载需以管理员身份登录。

一、安装网卡1．硬件安装按照操作站的域号和站号，在V网网卡(VF701或VI701)上完成拨号，校验模式均为奇校验，然后装入工作站的PCI插槽中；2．CENTUM CS3000 RIO/FIO系统(1)安装Vnet网卡驱动①进入CS3000软件媒体光盘(LHSKM02)，点击运行\CENTUM\COMDRV\Setup.exe,出现以下对话框，点击“确定”；②点击“确定”后出现以下对话框，其间会出现DOS命令窗口；③点击“是(Y)”,然后在提示安装的窗口中点击“确定”即可；④设置网址网址格式：172.16.域号.站号。

(2)安装Enet网卡驱动Enet网卡为一般的以太网网卡，一般在安装操作系统时完成，并设置网址，其网址格式为172.17.域号.站号。

3．CENTUM CS3000 Vnet/IP系统(1)安装Vnet网卡(VI701)驱动①进入CS3000软件媒体光盘(LHSKM02)，点击运行\CENTUM\COMDRV\Setup.exe,出现以下对话框，点击“确定”；②点击“确定”后出现以下对话框，其间会出现DOS命令窗口；③点击“是(Y)”,然后在提示安装的窗口中点击“确定”即可；④设置网址网址格式：172.16.域号.站号。

(3)安装Vnet/IP开放式通讯网卡驱动Vnet/IP开放式通讯网卡与Vnet网卡是同一个VI701网卡。

①进入CS3000软件媒体光盘(LHSKM02)，点击运行\CENTUM\COMDRVOPN\Setup.exe,出现以下对话框，点击“确定”，其间会出现DOS命令窗口；②在提示安装的窗口中点击“确定”即可；③设置网址网址格式：192.168. <128+域号>.<129+站号>。

二、安装CENTUM CS3000软件1．将Key-code软盘插入软驱，将CS3000系统媒体光盘插入光驱；2．点击路径CD-ROM：\CENTUM 下“SETUP”，出现欢迎对话框；3．指定安装路径，默认为C:\CS3000(推荐),选择“NEXT”；。

CS3000系统操作手册附：本手册内容以独山子石化大乙烯项目CS3000为对象，所有软硬件描述均为我装置实际配置。

本资料只作为参考之用，详细资料请查阅横河提供的IM资料或电子资料，如若与IM资料或电子资料不一致，请以IM资料或电子资料为准。

本资料编写依据版本为CENTUM-CS3000 SOFTWARE 3.08、AFV10D Duplexed field control Unit目录1 系统概要 (3)1.1 概述 (3)1.2 特点 (3)2 系统结构 (4)2.1 系统组成 (5)2.2 人机接口站（HIS） (8)3 操作监视功能 (12)3.1系统信息窗口(System Message Window) (12)3.2过程报警窗口..................................................................错误！未定义书签。

3.3系统报警信息窗口............................................................错误！未定义书签。

3.4用户登录窗口....................................................................错误！未定义书签。

3.5操作窗口菜单....................................................................错误！未定义书签。

3.6操作菜单............................................................................错误！未定义书签。

3.7预设窗口菜单...................................................................错误！未定义书签。

日本横河DCS CS3000组态流程目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMON ITEMS通用项目的定义四．FCS组态五．HIS组态六．系统下载一．横河系统项目的一般创建步骤二．PROJECT的创建（详细内容参见横河文档IM 33S01B30-01E）1．PROJECT的类型（1）DEFAULT PROJECT当SYSTEM VIEW第一次启动创建的项目，为缺省项目,能够对控制器进行下载。

（2）CURRENT PROJECT一旦DEFAULT PROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。

(3)USER-DEFINED PROJECT除以上两个类型PROJECT以外，创建的项目。

此类型的项目不能对控制器进行下载，只有通过改变PROJECT属性类型为DEFAULT 时，才能下载。

2．创建DEFAULT PROJECT(1)启动SYSTEM VIEW（2）创建DEFAULT 项目，系统提示是否创建DEFAULT 项目，如图选择YES(3)填写项目概要：包括创建人、组织机构、项目信息。

（4）项目属性填写项目的名称、项目所在的位置、项目说明以及别名。

（5）创建一个FCS根据硬件配置，选择FCS的类型（STATION TYPE）、数据库类型(DATABAE TYPE)以及网络配置（包括域号、站号、VNET/IP地址）等。

其中，数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。

在亿利化学的乙炔、脱盐水、PVC项目中均采用AFV10D的控制器，数据库类型为EXTENDED TYPE。

（6）创建一个HIS根据硬件配置，选择HIS的类型（STATION TYPE）以及网络配置（包括域号、站号、VNET/IP 地址）等。

(7)在SYSTEM VIEW中可以看到项目的文件夹一个项目包含3个基本的文件夹:如上图所示COMMON FCS HIS。

一．在生产线停车的时候安装工程师站，首先需要做好停车前的准备：1．工程师站上以administrator登陆，在左下脚开始－程序－YOKOGAWA CENTUM中选择System View。

2．System View画面中工具栏Tools下拉框中选择Tuning Parameters Saving(如图)蓝色部分。

3．后会出现如下画面，选择控制站即FCS0101-FCS0206前打勾，然后点击TUNING PARAMETER SAVE 按钮，开始保存调整参数，待保存完成后，再做项目备份即可。

4．当前项目在C:\CS3000\eng\BKProject\WSH 将此当前项目复制作备份即可，（建议把项目刻为光盘）。

5．完成后确定程序已经回到了初始状态，各个阀门和泵也都回到了停车时的正确状态，可以关闭控制站以及操作站和工程师站的电源。

6．停产时，只需对当前WSH项目做一个离线下装即可，当第一次离线下装的过程中提示是否需要保存调整参数时，选择否。

下装完成后，停车前的调整参数是不会丢失的。

二．对工程师站操作系统及CS3000软件的安装：首先安装操作系统及相关的驱动程序：1．将DELL机格式化，安装WINDOWS操作系统以及相关的驱动程序，注意将DELL机的计算机名改为HIS0164。

(注意：安装DELL的驱动时，只安装DELL驱动光盘中，前面做标记的项，其它未作标记的不需要安装)2．安装VF701驱动（CS3000第一张安装光盘里，第一个文件夹（CENTUM-COMDRV）中双击SETUP安装即可，安装完成后VF701的网卡成为可用设备。

3．设定网络IP地址，桌面上的网上邻居，右键属性，可以看到两个网络，本地以太网卡－右键属性－双击TCP/IP，设定IP地址为：172.17.1.64,子网掩码：255.255.0.0 同理，Yokogawa Vnet网卡－右键属性－双击TCP/IP，设定IP地址为：172.16.1.64,子网掩码：255.255.0.0其次安装CS3000软件1．首先以ADMINISTRATOR管理员登陆WINDOWS系统，将CS3000安装光盘第一张放入光驱，HIS0164的KEYCODE（3寸盘插入软驱）。
