端口抓包工具使用说明书V1.0编制：陈惠珍日期：2011-4-1一、综合抓包工具Bus Hound1、软件适用于串口，并口、USB口的驱动打印或者指令打印；2、安装软件，依据提示安装；3、安装后重启计算机，4、打开软件Bus Hound，界面如下：5、点击菜单栏的Devices，界面如下：6、如果接口是并口，选项【16】【25】勾选上，界面如下：如果接口是串口（例如com1），选项【14】界面如下：如果是USB接口，选择【9】【28】，界面如下：7、设置完接口后，点击菜单栏的Capture，出现界面如下：显示截取到的接口数据，界面如下：9、数据保存，点击软件Bus Hound的菜单栏的Save，在comment栏下输入要存储的文件名称，点击save，选择你要存储文件的位置，就可以保存数据了；二、串口抓包工具AccessPort1、软件仅适用于串口的驱动打印或者指令打印；2、软件无需安装可直接使用；3、打开软件AccessPort，界面如下：4、点击，选择被监控的端口号，例如com1；5、点击，使绿色变为灰色，即开始监控端口数据；6、用可发送数据的软件（例如餐饮软件等）发送数据，在以上的窗口即可显示截取到的接口数据，界面如下：7、数据保存，点击软件AccessPort的菜单栏的文件—保存，选择要存储文件的位置，就可以保存数据了；三、网口抓包工具IPAnalyse1、软件仅适用于网口的驱动打印或者指令打印；2、软件无需安装可直接使用；3、打开软件IPAnalyse.exe，界面如下：4、点击菜单栏的操作—捕包过滤，界面如下：5、点击右侧的IP过滤，界面如下：6在右下角的源IP和目的IP写入上位机的IP和打印机IP地址(两者都可以作为源IP或目的IP)，如下图：7、点击添加，IP地址被添加到上面的对话框中，界面如下：8、点击下方的确定，进入数据捕获界面，点击开始捕包，该图标变为蓝色。
9、用可发送数据的软件（例如餐饮软件等）发送数据，在以上的窗口即可显示截取到的接口数据，界面如下：10、数据保存，点击软件IPAnalyse的菜单栏的文件—保存，选择要存储文件的位置，就可以保存数据了；四、驱动打印到文件1、适用于任何端口的驱动打印；2、在使用驱动打印的时候，由于数据量比较大，用抓包工具捕获数据可能会导致蓝屏现象，这时选择打印到文件就会比较有用；3、安装打印机驱动；4、打开上位机的打印机属性页；5、点击菜单栏的端口，勾选上file打印到文件，界面如下：6、点击右下角的应用；7、用可发送数据的软件（例如餐饮软件等）发送数据，会出现打印到文件对话框，输入要保存的路径和名字，数据即被保存；。
fiddlereverywhere抓包的基本操作Fiddler是一款常用的网络抓包工具，可以用来分析、监控和修改HTTP/HTTPS流量。
下面详细介绍Fiddler的基本操作，帮助你熟悉该工具并了解如何使用。
一、安装和配置：1.下载Fiddler：首先需要从官方网站或其他可靠来源下载Fiddler的安装包。
安装包通常为可执行文件，下载完成后直接执行安装即可。
2.安装Fiddler：双击运行下载的安装包，按照安装向导的指引完成安装过程。
在安装过程中可以自定义一些选项，一般保持默认即可。
3.配置Fiddler：安装完成后，打开Fiddler并进入“Tools”菜单，选择“Options”。
在弹出的对话框中，可以进行一些基本的配置，例如设置Fiddler监听的端口、启用HTTPS解密等。
根据需要进行相关配置后，点击“OK”保存并关闭对话框。
二、监控流量：1.启动Fiddler：双击Fiddler的桌面快捷方式或者查找Fiddler的安装路径运行Fiddler.exe，启动Fiddler。
2.监听流量：启动Fiddler后，会自动开始监听网络流量。
Fiddler会拦截HTTP/HTTPS请求和响应，并在主窗口中显示。
在浏览器中访问网页或进行其他网络操作时，相关的请求和响应信息都会在Fiddler中显示出来。
3.过滤流量：当流量比较多的时候，可以使用过滤功能来只显示感兴趣的流量。
在Fiddler的主窗口的右上角有一个“Find”框，可以输入关键词来过滤显示。
只有包含关键词的请求和响应会被显示，其它的流量都被过滤掉。
三、分析流量：1.查看请求和响应：在Fiddler主窗口的“Web Sessions”选项卡中，会显示所有的请求和响应。
可以通过点击选中某个请求或响应，然后在下面的“Inspector”选项卡中查看详细信息。
默认情况下，请求和响应信息分别显示在两个选项卡中。
2.查看详细信息：在“Inspector”选项卡中，可以查看请求和响应的详细信息，包括HTTP头部、Cookie、查询参数、请求体、响应状态码、响应内容等。

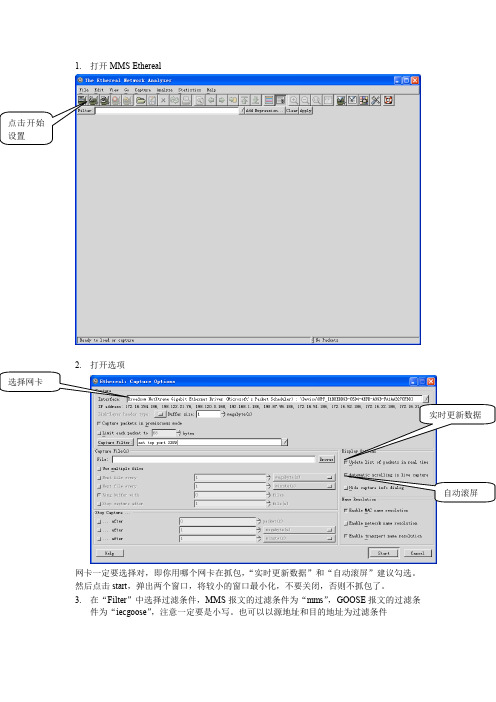

1. 打开MMS Ethereal2. 打开选项网卡一定要选择对，即你用哪个网卡在抓包，“实时更新数据”和“自动滚屏”建议勾选。
然后点击start ，弹出两个窗口，将较小的窗口最小化，不要关闭，否则不抓包了。
3. 在“Filter ”中选择过滤条件，MMS 报文的过滤条件为“mms ”，GOOSE 报文的过滤条件为“iecgoose ”，注意一定要是小写。
也可以以源地址和目的地址为过滤条件点击开始设置选择网卡实时更新数据自动滚屏在报文中单击右键，选择过滤条件就可以了，以目的的MAC 地址为01:0c:cd:01:15:2e 为例那么现在所有的报文都是目的MAC 地址为01:0c:cd:01:15:2e 的报文。
窗口中的source 和选择过滤条件实际网卡的MAC 地址SCD 中填写的MAC 地址，即组播地址destination 这两个MAC 地址都是IL2215B 的MAC 地址，source 是实际网卡的MAC 地址，就是大家平时所说的MAC 地址，destination 是组播地址，在SCD 中填写，体现在goose.txt 文件中。
下面以一组报文进行分析我们实际分析GOOSE 报文的时候，一般只需要分析IEC 61850 GOOSE 下面的报文即可。
StNum ：如果状态没有变化，每一帧报文的值相同，如果状态变化了，则值加1.SqNum ：如果状态没有变化，每一帧报文的值加1，如果状态变化了，则值清零。
在数据集中的每一个值，他反应的是最后一次变位的值，也就是当前的值，下面的SOE 时间表示最后一次状态变位发生的时间，是格林威治时间，即比当前时间晚了8个小时。
时间品质反应最后一次状态变位发生时候的时间品质，而不是当前状态的时间品质。
报文中数据集与装置的GOOSE 文件中的数据集一致，即顺序也一致，要想看某个值是否变位以及什么时候变位，直接在GOOSE 的数据集中找到这个点，然后到报文中数数，数到这个点既可以看他的值。
抓包工具原理抓包工具（Packet Sniffer）是一种用于网络数据分析和网络故障排查的网络工具。
它通过监听和捕获网络传输中的数据包，以便分析和查看网络通信过程中的实际数据内容。
下面将详细介绍抓包工具的原理。
抓包工具的原理可以总结为以下几个步骤：1.网络接口监听：抓包工具通过监听网络接口，例如网卡，以便捕获通过该接口发送和接收的数据包。
它可以在本地机器上的特定接口上进行监听，或者通过集线器、交换机或路由器等中间设备来监听整个网络的数据流。
2.数据包捕获：当抓包工具监听到网络接口上的流量时，它会实时捕获所有经过该接口的数据包。
这些数据包可能是TCP、UDP、ICMP或其他协议的包，也可能是应用层协议的数据，如HTTP、FTP、SMTP等。
3. 数据包分析：抓包工具会对捕获到的数据包进行解析和分析。
它可以提取包头信息，如源IP地址、目的IP地址、源端口号、目的端口号、协议类型等。
同时，它还可以将包体数据（Payload）以某种格式（如十六进制、ASCII等）呈现出来，以便用户查看和分析。
5.数据包重组：在进行数据包分析时，有些应用层协议的数据不止一个数据包，可能会被分成多个片段在网络上传输。
抓包工具可以重组这些片段，使用户能够看到完整的应用层数据内容。
抓包工具的实现涉及到操作系统网络协议栈的调用和底层网络接口的硬件支持。
它通常需要对网络接口进行混杂模式（Promiscuous Mode）或广播模式（Broadcast Mode）的设置，以便能够捕获本机以外的数据包。
总结起来，抓包工具通过监听和捕获网络接口上的数据包，然后对这些数据包进行分析、解析和过滤，从而帮助用户了解网络通信的细节和分析网络问题。
它是网络管理、网络安全和网络调试中不可或缺的工具之一。

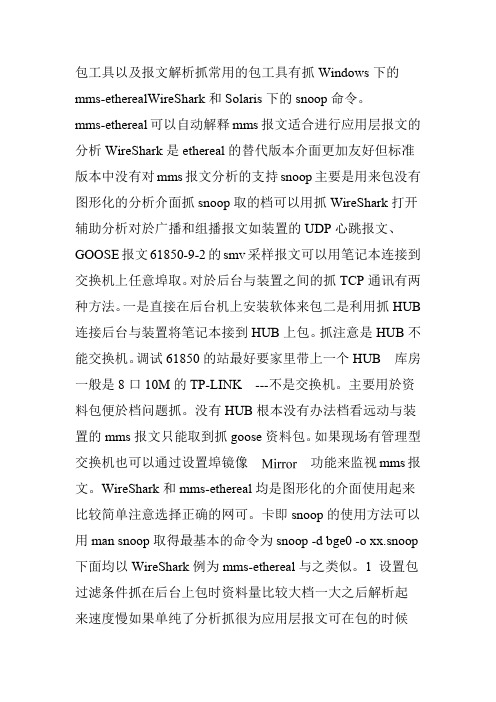

包工具以及报文解析抓常用的包工具有抓Windows下的mms-etherealWireShark和Solaris下的snoop命令。
mms-ethereal可以自动解释mms报文适合进行应用层报文的分析WireShark是ethereal的替代版本介面更加友好但标准版本中没有对mms报文分析的支持snoop主要是用来包没有图形化的分析介面抓snoop取的档可以用抓WireShark打开辅助分析对於广播和组播报文如装置的UDP心跳报文、GOOSE报文61850-9-2的smv采样报文可以用笔记本连接到交换机上任意埠取。
对於后台与装置之间的抓TCP通讯有两种方法。
一是直接在后台机上安装软体来包二是利用抓HUB 连接后台与装置将笔记本接到HUB上包。
抓注意是HUB不能交换机。
调试61850的站最好要家里带上一个HUB库房一般是8口10M的TP-LINK---不是交换机。
主要用於资料包便於档问题抓。
没有HUB根本没有办法档看远动与装置的mms报文只能取到抓goose资料包。
如果现场有管理型交换机也可以通过设置埠镜像功能来监视mms报文。
WireShark和mms-ethereal均是图形化的介面使用起来比较简单注意选择正确的网可。
卡即snoop的使用方法可以用man snoop取得最基本的命令为snoop -d bge0 -o xx.snoop 下面均以WireShark例为mms-ethereal与之类似。
1 设置包过滤条件抓在后台上包时资料量比较大档一大之后解析起来速度慢如果单纯了分析抓很为应用层报文可在包的时候设置过滤条件。
如果了分析网路通断问题一般不设置过抓为滤条件便於全面了解网路状况。
包过滤条件在抓Capture-Options-Capture Filter里设置点Capture Filter会有多现很成的例子下面列几个最常用的。
举tcp 只取抓tcp报文udp 只取抓udp报文host 198.120.0.100 只取抓198.120.0.100的报文ether host 00:08:15:00:08:15 只取指定抓MAC地址的报文2 设置显示过滤条件打开一个包档后可以在工具列上的抓filter栏设置显示过滤条件这里的语法与Capture Filter 有点差别例如下。
抓包工具使用方法嘿，朋友们！今天咱就来唠唠这抓包工具的使用方法。
你可别小瞧它，这玩意儿就像是个神奇的侦探，能帮咱抓住网络世界里那些看不见摸不着的数据小调皮呢！咱先来说说准备工作哈。
就跟你出门得先找对鞋子一样，用抓包工具也得先把该准备的准备好。
电脑得有吧，抓包工具得装上吧，这些都是基础。
然后呢，就像你要去抓一只调皮的小猫，得先找对地方。
在网络世界里，咱得知道从哪儿开始抓。
一般来说，就是在你想要了解数据流动的那个地方设置好抓包工具。
等一切就绪，就可以开始抓啦！这感觉就像是张开了一张大网，等着那些数据小鱼游进来。
看着那些数据源源不断地被抓到，是不是有点小兴奋呢？抓包工具会把抓到的数据清清楚楚地展示给你看。
就好像你打开了一个装满宝贝的箱子，各种信息都在里面。
你得学会分辨哪些是你想要的，哪些是可以忽略的。
这就像在一堆杂物里找你心仪的那个小物件一样。
比如说，你想知道某个网站是怎么跟你的电脑交流信息的，那抓包工具就能告诉你它们之间说了啥悄悄话。
是不是很神奇？再比如说，你在玩游戏的时候，觉得网络有点卡顿，那用抓包工具看看是不是有什么数据在捣乱呢。
哎呀，你想想，这就像你有了一双透视眼，能看穿网络的秘密！多酷啊！不过啊，用抓包工具也得小心点哦，可别不小心抓到了不该抓的东西。
就像你走路的时候得看着点路，别踩到不该踩的。
而且，用这玩意儿得有点耐心，有时候数据可多了，你得慢慢找你想要的。
这可不是一蹴而就的事儿，得像挖宝藏一样，慢慢挖，细细找。
总之呢，抓包工具是个很厉害的东西，但也得好好用。
只要你掌握了方法，就能在网络世界里畅游无阻啦！它能帮你解决很多问题，让你对网络有更深的了解。
怎么样，是不是心动了？赶紧去试试吧！。
串口抓包工具的原理串口抓包工具是一种用于监听和分析串口通信数据的工具。
串口是一种常见的数据通信接口，通常用于将计算机与外部设备（如传感器、打印机、调制解调器等）连接起来。
串口抓包工具的原理涉及到串口通信的基本原理以及数据的捕获和分析过程。
串口通信原理：串口通信使用串行数据传输的方式，即一位一位地发送和接收数据。
常见的串口通信协议包括RS-232、RS-485、UART等。
在串口通信中，数据通过一个信号线（称为TXD）从发送方传输到接收方。
同时，还有一个信号线用于接收方向发送方发送确认信号（称为ACK）。
串口抓包工具的原理：串口抓包工具的主要功能是捕获串口通信过程中的数据，并对数据进行分析和解码，以便用户了解通信的内容和特征。
其基本原理如下：1. 串口监听：串口抓包工具通过打开并监听特定的串口端口，实时接收串口发送和接收的数据。
它可以通过操作系统提供的串口编程接口（如Windows的WinAPI或Linux的串口设备文件）来实现。
2. 数据捕获：一旦串口抓包工具开始监听串口端口，它就会实时捕获从串口发送和接收的数据。
这些数据以二进制形式传输，每个数据位都经过电平转换和编码。
串口抓包工具会捕获每个数据位的电平变化，并将其转换为相应的数字值。
3. 数据解码：捕获到的串口数据通常是二进制形式的，需要进行解码才能理解其含义。
解码过程依赖于串口通信协议和数据格式。
对于常见的串口协议（如RS-232），解码过程通常包括解析起始位、数据位、停止位和校验位等信息。
通过解码，串口抓包工具可以还原出原始的数据内容。
4. 数据分析：一旦数据被解码，串口抓包工具可以对其进行分析。
这包括检查数据的格式、长度、频率等特征，以及识别特定的命令、指令或数据包。
通过分析串口通信数据，用户可以获得关于通信过程的详细信息，如通信速率、通信状态和错误检测等。
5. 显示和记录：串口抓包工具通常提供一个用户界面，用于显示和记录捕获到的数据。
常⽤的⼏款抓包⼯具常⽤的⼏款抓包⼯具！标签：软件测试软件测试⽅法软件测试学习原创来⾃于我们的微信公众号：软件测试⼤师最近很多同学，说⾯试的时候被问道，有没有⽤过什么抓包⼯具，其实抓包⼯具并没有什么很难的⼯具，只要你知道你要⽤抓包是⼲嘛的，就知道该怎么⽤了！⼀般对于测试⽽⾔，并不需要我们去做断点或者是调试代码什么的，只需要⽤⼀些抓包⼯具抓取发送给服务器的请求，观察下它的请求时间还有发送内容等等，有时候，可能还会⽤到这个去观察某个页⾯下载组件消耗时间太长，找出原因，要开发做性能调优。
那么下⾯就给⼤家推荐⼏款抓包⼯具，好好学习下，下次⾯试也可以拿来装⼀下了！1. HpingHping是最受欢迎和免费的抓包⼯具之⼀。
它允许你修改和发送⾃定义的ICMP，UDP，TCP和原始IP数据包。
此⼯具由⽹络管理员⽤于防⽕墙和⽹络的安全审计和测试。
HPing可⽤于各种平台，包括Windows，MacOs X，Linux，FreeBSD，NetBSD，OpenBSD和Solaris。
2. OstinatoOstinato是⼀个开源和跨平台⽹络包⽣成器和分析⼯具。
它带有GUI界⾯，使其易于使⽤和理解。
它⽀持Windows，Linux，BSD和Mac OS X平台。
您也可以尝试在其他平台上使⽤它。
该⼯具⽀持最常见的标准协议。
请参阅下⾯的⽀持协议列表Ethernet/ 802.3 / LLC SNAPVLAN（with QinQ）ARP，IPv4，IPv6，IP-in-IP a.k.a IP隧道（6over4,4over6,4over4,6over6）TCP，UDP，ICMPv4，ICMPv6，IGMP，MLD任何基于⽂本的协议（HTTP，SIP，RTSP，NNTP等）通过使⽤Ostinato，你可以轻松地修改任何协议的任何字段。
这个数据包⼯具也被称为第⼆个Wireshark。
3. ScapyScapy是另⼀种不错的交互式数据包处理⼯具。
抓包操作流程抓包操作流程是网络分析和网络故障排查中必不可少的一环，在网络管理员、网络安全专业人员、开发人员等领域具有广泛的应用。
本文将从以下三个方面介绍抓包操作流程——第一、准备工作1.1、安装抓包软件：需要安装类似Wireshark、tcpdump、Fiddler等抓包软件，这些软件都是开源、免费的。
1.2、了解所监控的网络环境，包括网络拓扑、网络设备的配置等信息，这可以帮助我们更好的分析和理解网络流量。
1.3、根据需要，配置好抓包软件的过滤器，过滤掉那些不需要的数据包，提高流量质量。
第二、开始抓包2.1、启动抓包软件，并开始进行抓包操作。
一般情况下，我们都需要知道所关注的设备或IP地址，以及设备或IP地址与其他设备或IP地址之间的通信流程。
为了实现这一目标，我们可以通过设置过滤器，只抓取满足条件的数据包，如以下三个过滤器：tcp.port == 80：仅抓取TCP协议下端口为80的数据包，一般情况下它是用来传输HTTP协议的数据。
ip.src == 10.0.0.1：仅抓取来源IP地址为10.0.0.1的数据包，通过这个过滤器可以查看该IP地址与其他设备之间的通信流程。
2.2、停止抓包并保存数据。
在已经完成了必要的抓包操作后，我们需要停止抓包，并将抓取下来的数据保存到本地，以便我们后期的分析和处理。
第三、数据分析3.1、打开抓包软件中已经保存的数据文件，进入数据分析模式。
3.2、清晰地展示数据包的详细信息，如协议、源地址、目的地址、源端口、目标端口、数据长度等信息，以便我们在学习分析时进行参考。
3.3、跟踪数据包的传输流程，在网络环境中分析数据的各种代表性事件，如连接、请求、回复、响应等事件，以便我们更好地理解和分析故障原因。
3.4、综合分析，利用各种分析工具对数据进行统计和分析，以便我们更好地分析数据的其他特征，如分析三次握手流程、分析传输性能等等。
3.5、通过分析得到的数据，我们可以更好地了解网络端到端性能，以便监控和诊断网络故障。
抓包⼯具命令⾏简介Wireshark第 1 章抓包⼯具Wireshark命令⾏简介1.1. 什么是WiresharkWireshark 是⽹络包分析⼯具。
⽹络包分析⼯具的主要作⽤是尝试捕获⽹络包，并尝试显⽰包的尽可能详细的情况。
你可以把⽹络包分析⼯具当成是⼀种⽤来测量有什么东西从⽹线上进出的测量⼯具，就好像使电⼯⽤来测量进⼊电信的电量的电度表⼀样。
（当然⽐那个更⾼级）过去的此类⼯具要么是过于昂贵，要么是属于某⼈私有，或者是⼆者兼顾。
Wireshark出现以后，这种现状得以改变。
Wireshark可能算得上是今天能使⽤的最好的开元⽹络分析软件。
1.1.1. 主要应⽤下⾯是Wireshark⼀些应⽤的举例：⽹络管理员⽤来解决⽹络问题⽹络安全⼯程师⽤来检测安全隐患开发⼈员⽤来测试协议执⾏情况⽤来学习⽹络协议除了上⾯提到的，Wireshark还可以⽤在其它许多场合。
1.1.2. 特性⽀持UNIX和Windows平台在接⼝实时捕捉包能详细显⽰包的详细协议信息可以打开/保存捕捉的包可以导⼊导出其他捕捉程序⽀持的包数据格式可以通过多种⽅式过滤包多种⽅式查找包通过过滤以多种⾊彩显⽰包创建多种统计分析…还有许多不管怎么说，要想真正了解它的强⼤，您还得使⽤它才⾏图 1.1. Wireshark捕捉包并允许您检视其内1.1.3. 捕捉多种⽹络接⼝Wireshark 可以捕捉多种⽹络接⼝类型的包，哪怕是⽆线局域⽹接⼝。
想了解⽀持的所有⽹络接⼝类型，可以在我们的⽹站上找到/doc/d3a515c2aa00b52acfc7ca75.html /CaptureSetup/NetworkMedia.1.1.4. ⽀持多种其它程序捕捉的⽂件Wireshark可以打开多种⽹络分析软件捕捉的包，详见1.1.5. ⽀持多格式输出Wieshark可以将捕捉⽂件输出为多种其他捕捉软件⽀持的格式，详见1.1.6. 对多种协议解码提供⽀持可以⽀持许多协议的解码(在Wireshark中可能被称为解剖)1.1.7. 开源软件Wireshark是开源软件项⽬，⽤GPL协议发⾏。
