HBY—40B型数控水泥标准养护箱

水泥砼标准养护箱校验规范
1目的
1.1本方法适用于新购的或使用中的数控水泥砼标准养护箱的校验。

1.2数控水泥砼标准养护箱适用于对水泥、混凝土、水泥制品试样进行强度、定型性凝结时间作标准养护。

2 温控仪主要技术参数
2.1温度控制仪误差：±1℃
2.2 箱内温差：≤1.5℃
2.3 控制湿度：≥92%
3 校验用参考器具
干湿温度计。

4 校验方法
接通电源，按下电源开关，温控仪开始工作，待温控仪显示温度恒温到20.0℃±1℃、湿度恒湿≥92%时，将干湿温度计放入养护箱，2分钟后取出干湿温度计, 分别记录干湿温度计温度和湿度读数。

5 校验结果评定：
干湿温度计测试温度与温湿度控制仪显示温度相差在±1℃之间、湿度和温湿度控制仪显示湿度相差不超过±2％，若不能满足此要求，则校修或更换数显温控仪。

6 校验周期
校验周期一年.
7 记录
数控水泥砼标准养护箱校验记录
8校验方法的编写依据
JTGE30-2005之T0505-2005的相关要求
数控水泥砼标准养护箱校验记录。

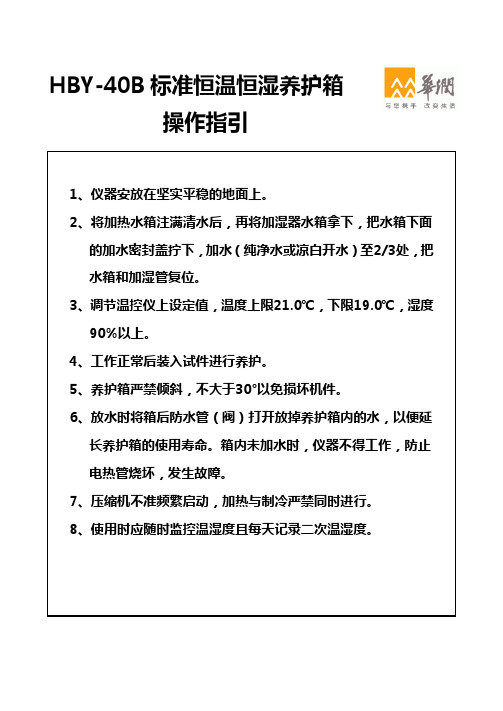

操作指引
1、仪器安放在坚实平稳的地面上。

2、将加热水箱注满清水后，再将加湿器水箱拿下，把水箱下面
的加水密封盖拧下，加水（纯净水或凉白开水）至2/3处，把水箱和加湿管复位。

3、调节温控仪上设定值，温度上限21.0℃，下限19.0℃，湿度
90%以上。

4、工作正常后装入试件进行养护。

5、养护箱严禁倾斜，不大于30°以免损坏机件。

6、放水时将箱后防水管（阀）打开放掉养护箱内的水，以便延
长养护箱的使用寿命。

箱内未加水时，仪器不得工作，防止电热管烧坏，发生故障。

7、压缩机不准频繁启动，加热与制冷严禁同时进行。

8、使用时应随时监控温湿度且每天记录二次温湿度。

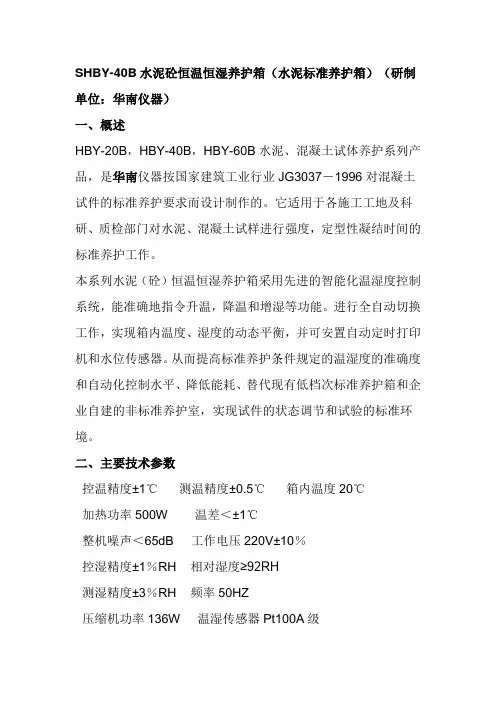

SHBY-40B水泥砼恒温恒湿养护箱（水泥标准养护箱）（研制单位：华南仪器）一、概述HBY-20B，HBY-40B，HBY-60B水泥、混凝土试体养护系列产品，是华南仪器按国家建筑工业行业JG3037－1996对混凝土试件的标准养护要求而设计制作的。

它适用于各施工工地及科研、质检部门对水泥、混凝土试样进行强度，定型性凝结时间的标准养护工作。

本系列水泥（砼）恒温恒湿养护箱采用先进的智能化温湿度控制系统，能准确地指令升温，降温和增湿等功能。

进行全自动切换工作，实现箱内温度、湿度的动态平衡，并可安置自动定时打印机和水位传感器。

从而提高标准养护条件规定的温湿度的准确度和自动化控制水平、降低能耗、替代现有低档次标准养护箱和企业自建的非标准养护室，实现试件的状态调节和试验的标准环境。

二、主要技术参数控温精度±1℃测温精度±0.5℃箱内温度20℃加热功率500W 温差＜±1℃整机噪声＜65dB 工作电压220V±10％控湿精度±1％RH 相对湿度≥92RH测湿精度±3％RH 频率50HZ压缩机功率136W 温湿传感器Pt100A级容积: 20B型600*500*960mm (水泥试块20组)40B型600*500*1180mm (水泥试块40组)60B型580*1200*1400mm (砼试块18组)三、工作原理本仪表采用精密铂电阻Pt100作为感温元件，由高性能（A／D）转换器将由多路开关传送来的。

温、湿等效电压信号转换成相应的数字信号，再由单片微处理器进行处理后显示及控制。

当温度低于设定的温度控制值下限时，仪表输出加热控制信号，当温度高于设定的温度控制值上限时，仪表输出制冷控制信号，当温度进入设定控制值的窗口区域（CER设定区域）时，仪表停止加热或制冷，进入恒温状态。

当湿度低于设定的湿度控制值上限时，仪表输出加湿信号，当湿度高于设定的湿度控制值下限时，加湿就停止。

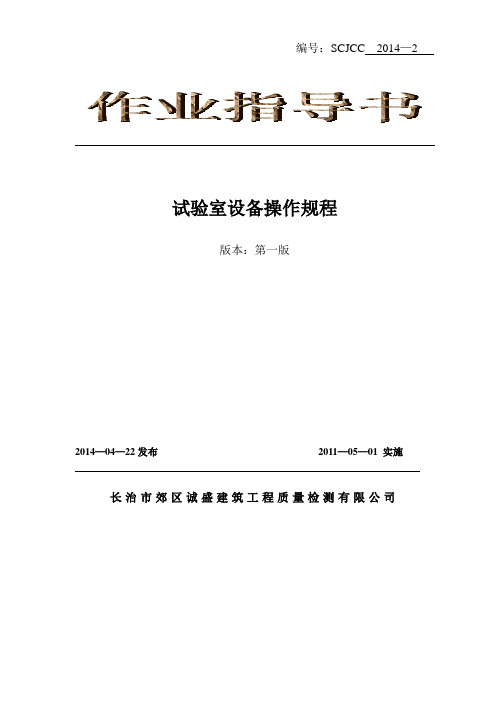

编号：SCJCC 2014—2试验室设备操作规程版本：第一版2014—04—22发布2011—05—01 实施长治市郊区诚盛建筑工程质量检测有限公司试验室设备操作规程目录1.SJD30-60型试验室用强制式单卧轴混凝土搅拌机操作规程—-—--—-—— 12.RTH—08型温湿度控制仪操作规程 --———-—--—--——————--—-——-—-——-———-— 23.墙砖抗压强度试样制备搅拌机操作规程--——------—-—————-——— 34.多功能电动击实仪操作规程——-—-—---—-—————--——-—-————--—-—----—----— 45.202(101）系列电热（鼓风)干燥箱操作规程-- —-————-—-—-——-—--—— 56.ZXT—1型砌墙砖抗压强度试验振动台操作规程-—-——--———-——--——-——--- 67.HP—4混凝土抗渗仪操作规程---—-—---———--—-—-——-—-——-—-—————-------——78.YAW—300型恒加载水泥压力试验机操作规程—-—--—-———--———-——---—-89.HBY-40B型水泥砼恒温恒湿养护箱操作规程—----—-—----—-—-——-—-—---9 10.DTS-TV型防水卷材不透水测定仪操作规程-——-—-——---—-———-————-—10 11.1平方振动台操作规程—----——-——-—-—-———---———12.NJ-160型水泥净浆搅拌机操作规程--—--—--—--—-----—-—-—-—-—-—--—1 2 13.水泥胶砂振实（ISO振实台）操作规程—--—--—---—----—---—--—-—---1 3 14.KZJ-500型电动抗折试验机操作规程————-—-———---—-—--———--—----—-1 4 15.JJ—5型行星式水泥胶砂搅拌机操作规程————--—---—--———---—-----—-1 5 16.DYE-2000型数字式压力试验机操作规程---—--——-———---———-—-——-—-1 6 17.FZ—31型沸煮箱操作规程—-——--—-——-—--——-----—-—--—--———-——-—-—-—18 18.DL—2000型电子拉力试验机操作规程——————————----————--—-——-——-—-19 19.FSY150B型负压筛析仪操作规程———------———-——--—--—-———————-—--——-20 20.WAW-300B电液伺服万能材料试验机操作规程-————-———-—-——-—--2 1 21.WAW—1000B电液伺服万能材料试验机操作规程---——-———--—-——-2 2 22.ZBSX—92型震击式标准振筛机操作规程---—-------——---——----—--—2 324.101系列电热鼓风干燥箱操作规程---—-—---——--———--———--—————---—--2 5 25.HC-TP-12型托盘天平操作规程-—-—-—-——-—---————-—-—--—---—--—-—--——2 6 26.多功能混凝土钻孔取芯机操作规程-——-——----————---—--—-———--——-—-—27 27.锚杆拉力计操作规程—----—————-—-——---—--———-———-——-——-—-—---——-—-—-——-29 28.混凝土回弹仪的操作规程 -—-——-——-—--—-----——-——-—-——---———--30 29.钢筋标距仪操作规程————————————-——-—----—————--———----—-——--3 1 30.砂浆稠度仪操作规程———--—--——-——---———-——-—-——————--—-—--————----—3 2 31CWJ—8型金属线材反复弯曲试验机操作规程-—————---———--——-——--—--—---—33SJD30——60型试验室用强制式单卧轴混凝土搅拌机操作规程1.启动前首先检查旋转部分与料筒是否有刮碰现象,如有相碰现象，应及时调整。

一、40B型水泥砼标准养护箱操作规程１、将仪器置于通风干燥环境下，要放平稳检查门和开关是否灵活。

２、向水箱内加水至末层搁架以下。

３、湿度传感器注水90%。

４、把侧门打开，将加湿器水箱内加注满蒸馏水。

５、将插头插入具有良好接地的220V插座中。

６、调节温湿控制器按钮设定所需要的数值。

７、按动电源、制冷、制热、加湿，仪器随即进入工作状态。

８、随时检查水箱内湿度传感器上的水位，注意加水。

二、KZJ-5型电动抗折试验机操作规程１、将试验机直接放在无震动的平台上使用。

２、接通电源，调零，拧紧大小平衡铊。

３、将试体放入抗折夹具内，转动夹具手轮，使大杠杆有一定扬角。

４、按启动按钮，机器开始加荷。

试体断裂时，自动断电。

此时读出数值，第一次试验结束。

５、按下游码按钮，游码复位，接着进行第二次试验。

６、试验完毕应清理机器，保持清洁、干燥；防尘。

三、NLD-2水泥胶砂流动度测定仪操作规程１、将机器安放在厚度不少于300mm的混凝土基座上。

２、使用前接通电源，打开电源开关启动，跳动30次自动停为止。

３、用湿衬布擦好圆盘平面、截圆锥模、模套、捣棒，放在跳桌的圆盘玻璃板中间位置，盖好湿布。

４、将按规定制好的水泥胶砂分两层装入模内，第一层装至截圆锥模高的三分之一，用小刀在垂直两个方向划实十余次，再用捣棒自边缘到中心均匀捣15次。

接着装第二层胶砂，装到高于截圆锥模约2cm，同样用小刀划实十余次，再用捣棒自边缘到中心均匀捣压十次。

５、捣压完毕取下模套，用刮平刀将高出截圆锥模的胶砂刮平，后将截圆锥模垂直向上轻轻提起，打开电源开关启动电机，开始跳动，以每秒一次的速度跳动共达30次自停。

６、跳动完毕，用卡尺测量胶砂底部扩散的垂直的两个方向的直径，以二直径平均值为该水泥在该用小量时的胶砂流动度，用“mm”表示。

７、仪器用完后，用湿布擦洗干净，然后将截圆锥模，模套捣棒滑动部分涂机油防止生锈，滑动自由。

四、FSY-150型水泥细度负压筛析仪操作规程１、将仪器置于清洁、干燥的水平地面上。

YH-40B型水泥混凝土标准养护箱校验规程
一. 水泥混凝土标准养护箱主要特性
1.设备型号：HBY-40型
2.技术性能要求温度控制精度：±1℃工作室湿度：RH>90%
二.校验用标准器具
温湿度计（温度分度值0. 5℃，湿度分度值1%）一只
三.校验方法
1、准养护箱的校验须在其正常工作半小时后进行。

2.打开标准养护箱一扇门，将一只温湿度计靠侧壁位置放好，注意不能平放，然后关好门。

3.半小时后打开标准养护箱取出温湿度计，迅速读出其温度、湿度，并记入表格。

4.温湿度计的温度读数与标准养护箱显示温度误差在±0.5℃范围内为合格；湿度读数与标准养护箱显示湿度误差在±1%范围内为合格。

5.按照2~4条步骤把温湿度计放在不同的位置再测一次。

若两次测量结果均在允许误差范围内，养护箱才能正常使用。

四.校验周期：
使用前校验。

水泥生产企业化验室仪器设备清单(化学分析部分Ⅰ)
水泥生产企业化验室仪器设备清单(化学分析部分Ⅱ)
煤粉粒度 (细度)在线测定仪
一、国内外情况
由于国外粉沫冶金工业的迅速发展，煤粉粒度(细度)的在线测量显得特别重要。

德国、日本和美国等工业发达国家最近几年已有机械式、红外线、激光等细度测定仪出现，但在线分析却很困难。

燃煤电厂无论是中储式制粉系统还是直吹式制粉系统，煤粉细度对燃烧的经济、安全和磨煤机的电耗均有较大的影响，故对在线分析煤粉细度很有必要。

在俄罗斯、乌克兰已有在线激光煤粉细度分析仪出现。

我们现在介绍的是采用微波法在线测量煤粉粒度分析仪。

该仪器的误差小于0.8%，具有数字显示、定时打印等功能。

二、工作原理
采用微波相角反射扫描原理测定5Oμm以上煤粉粒径，每隔lOμm记录煤粉的个数，最后换算到R9O所占的百分数。

三、仪器的安装地点
仪器采用等速采样。

中储式制粉系统安装在旋风分离器下落粉管上，直吹式制粉系统安装在输粉管道上。

四、仪器采样及测量系统全部自动控制，维护工作量小。

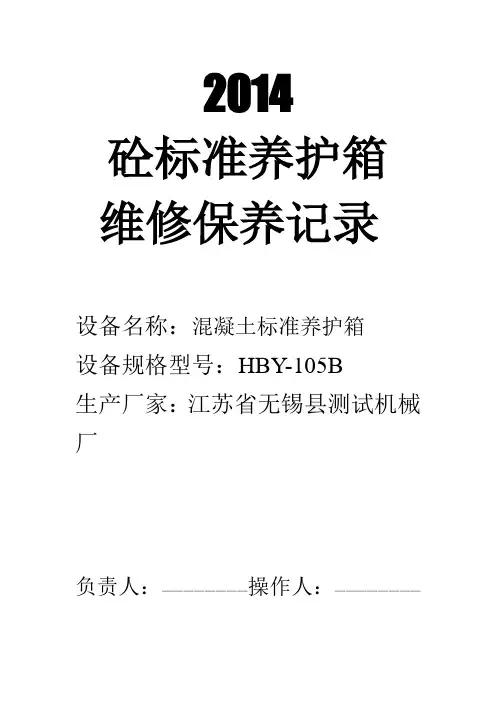

2014砼标准养护箱维修保养记录设备名称：混凝土标准养护箱设备规格型号：HBY-105B生产厂家：江苏省无锡县测试机械厂负责人：————————操作人：————————日期日常保养项目备注加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换2.01 2.02 2.03 2.04 2.05 2.06 2.07 2.08 2.09 2.10 2.11 2.12 2.13 2.14日期日常保养项目备注加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换2.15 2.16 2.17 2.18 2.19 2.20 2.21 2.22 2.23 2.24 2.25 2.26 2.27 2.28日期日常保养项目备注加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换3.01 3.02 3.03 3.04 3.05 3.06 3.07 3.08 3.09 3.10 3.11 3.12 3.13 3.14 3.15加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换3.16 3.17 3.18 3.19 3.20 3.21 3.22 3.23 3.24 3.25 3.26 3.27 3.28 3.29 3.30加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换3.314.01 4.02 4.03 4.04 4.05 4.06 4.07 4.08 4.09 4.10 4.11 4.12 4.13 4.14加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换4.15 4.16 4.17 4.18 4.19 4.20 4.21 4.22 4.23 4.24 4.25 4.26 4.27 4.28 4.29加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换4.305.01 5.02 5.03 5.04 5.05 5.06 5.07 5.08 5.09 5.1 5.11 5.12 5.13 5.14日期日常保养项目备注加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换5.15 5.16 5.17 5.18 5.19 5.20 5.21 5.22 5.23 5.24 5.25 5.26 5.27 5.28 5.29日期日常保养项目备注加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换5.305.316.01 6.02 6.03 6.04 6.05 6.06 6.07 6.08 6.09 6.10 6.11 6.12 6.13加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换6.14 6.15 6.16 6.17 6.18 6.19 6.20 6.21 6.22 6.23 6.24 6.25 6.26 6.27 6.28加湿水箱的水量，水量不足时应及时加水箱内风扇是否转动，若不转动时应及时检查并修理或是更换相应部件箱内湿传感器上的脱脂棉、传感器是否污损，需要更换时应及时更换6.296.307.01 7.02 7.03 7.04 7.05 7.06 7.07 7.08 7.09 7.10 7.11 7.12 7.13日期维修项目维修人员备注。

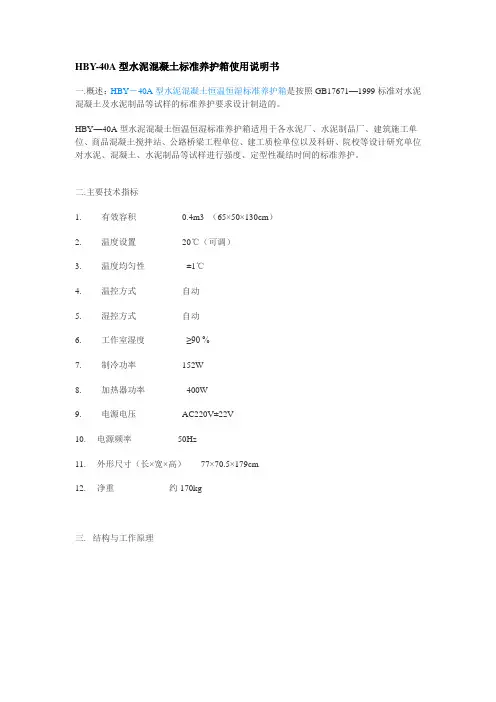

HBY-40A型水泥混凝土标准养护箱使用说明书一.概述：HBY－40A型水泥混凝土恒温恒湿标准养护箱是按照GB17671—1999标准对水泥混凝土及水泥制品等试样的标准养护要求设计制造的。

HBY—40A型水泥混凝土恒温恒湿标准养护箱适用于各水泥厂、水泥制品厂、建筑施工单位、商品混凝土搅拌站、公路桥梁工程单位、建工质检单位以及科研、院校等设计研究单位对水泥、混凝土、水泥制品等试样进行强度、定型性凝结时间的标准养护。

二.主要技术指标1. 有效容积0.4m3 （65×50×130cm）2. 温度设置20℃（可调）3. 温度均匀性±1℃4. 温控方式自动5. 湿控方式自动6. 工作室湿度≥90 %7. 制冷功率152W8. 加热器功率400W9. 电源电压AC220V±22V10. 电源频率50Hz11. 外形尺寸（长×宽×高）77×70.5×179cm12. 净重约170kg三. 结构与工作原理1.温湿度仪表2.电压表3.电源开关4.电器箱5.起吊钩6.风机7.蒸发器8.搁板9.箱门10.温湿度传感器11.导流板12.冷凝器13.电热管14.压缩机15. 加湿器16. 放水口17. 地脚调节把手1. 养护箱由箱座、箱体及箱顶三部分组成。

外壳采用优质冷轧板，外壳与不锈钢内胆之间用高性能保温材料填充，箱体外表面采用聚氨脂静电粉沫喷涂，美观大方。

a）箱座：箱座底部右前侧设有可调式底脚,以消除安装地面不平整对箱体倾斜的影响。

箱座的右侧设有加热水箱的放水口，当设备就位后可换上放水龙头，放水时打开龙头即可。

箱座后下部安装有制冷压缩机、超声波加湿器等部件。

b）箱体：箱体分养护工作室和外箱。

养护工作室中安装有制冷降温系统的蒸发器，在它的正面内壁设置有温、湿控仪的传感器、超声波雾化器出雾口。

养护工作室的下部水箱即为加热水箱、箱内安装有电加热管一根。

一、目的和意义
规范公司内部水泥养护箱的校验程序，提供养护箱的校准依据，保证公司所使用养护箱温湿度控制达到国家标准要求。

二、适用范围
本规范适用于公司所有水泥标准养护箱的内部校验。

三、校验标准仪器
经上级质监部门检验的标准干湿温度计
四、校验方法
将FY-10温湿度控制仪的温度和湿度分别设置在19℃、90%，20℃、95%，21℃、98%，放入干湿温度计，关闭箱门，2h后查看温湿度控制仪显示器上的数值与干湿温度计上的数值。

如果温度值相差超过±1℃、湿度值相差超过±2%，必须对控制仪的参数Cs（干温修正值）、Hs（湿温修正值）进行调整后重新校验。

五、校验结果处理
1、温湿度控制仪显示器上的数值与干湿温度计上的温度值相差不得超过±1℃，湿度值相差不得超过±2%为合格。

2、每次校验时认真填写校验记录表，并在控制仪上粘贴校验合格证。

六、校验周期
定期校验：一年校验一次
不定期校验：每次检修或出现异常情况进行检验
七、附录
校验记录表格式。

水泥标准养护箱校验记录表
出厂编号、型号：校验日期：年月日仪器制造厂：
校验：核验：日期：。
