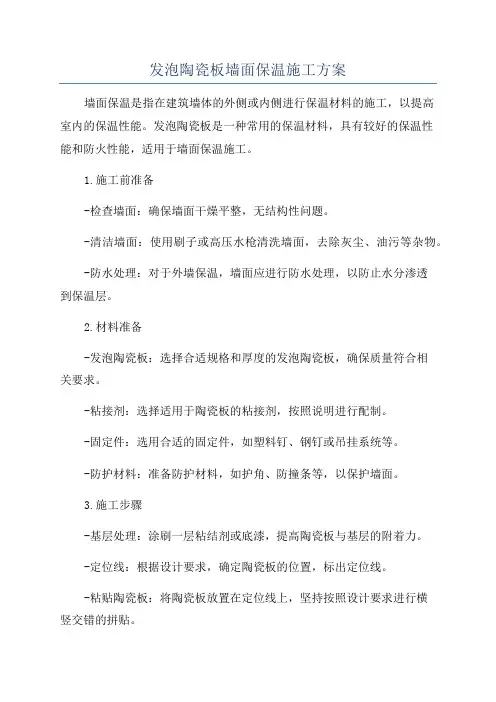

发泡陶瓷板墙面保温施工方案
发泡陶瓷板墙面保温施工方案墙面保温是指在建筑墙体的外侧或内侧进行保温材料的施工，以提高室内的保温性能。
发泡陶瓷板是一种常用的保温材料，具有较好的保温性能和防火性能，适用于墙面保温施工。
1.施工前准备-检查墙面：确保墙面干燥平整，无结构性问题。
-清洁墙面：使用刷子或高压水枪清洗墙面，去除灰尘、油污等杂物。
-防水处理：对于外墙保温，墙面应进行防水处理，以防止水分渗透到保温层。
2.材料准备-发泡陶瓷板：选择合适规格和厚度的发泡陶瓷板，确保质量符合相关要求。
-粘接剂：选择适用于陶瓷板的粘接剂，按照说明进行配制。
-固定件：选用合适的固定件，如塑料钉、钢钉或吊挂系统等。
-防护材料：准备防护材料，如护角、防撞条等，以保护墙面。
3.施工步骤-基层处理：涂刷一层粘结剂或底漆，提高陶瓷板与基层的附着力。
-定位线：根据设计要求，确定陶瓷板的位置，标出定位线。
-粘贴陶瓷板：将陶瓷板放置在定位线上，坚持按照设计要求进行横竖交错的拼贴。
-粘贴固定：使用粘接剂将陶瓷板粘贴在墙面上，保持水平和垂直度，按照设计要求进行固定。
-排线：通过墙面上下左右的排线，确保陶瓷板的整齐一致。
-封缝处理：使用粘接剂填充陶瓷板之间的接缝，并用指压器顺畅封缝。
-固定件安装：根据需要，使用塑料钉、钢钉或吊挂系统等，将陶瓷板与墙体固定。
-防护材料安装：根据需要，在墙面的角部和易碰撞部位安装护角、防撞条等。
4.附加工艺-表面装饰：可以根据设计需求，在陶瓷板上进行表面装饰，如涂刷防水涂料、贴石材等。
-吸音处理：根据需要，在陶瓷板内部施工吸音材料，提高室内环境的舒适性。
-防火处理：根据需要，在陶瓷板表面涂刷防火涂料或安装防火板，提高墙体的防火性能。
5.完工验收-检查质量：检查陶瓷板的粘贴牢固性、表面平整度等质量问题。
-观察外观：观察施工完成后的外观，确保无裂缝、鼓泡等问题。
-测量保温性能：使用保温性能测试仪器，测量墙面的保温性能，确保达到设计要求。
发泡陶瓷板施工方案
发泡陶瓷板施工方案1. 引言发泡陶瓷板是一种新型建筑材料，具有轻质、隔热、隔音、防火等优点，在建筑施工中得到了广泛的应用。
本文将介绍发泡陶瓷板的施工方案。
2. 准备工作在施工之前，需要进行一些准备工作，具体包括： - 确定施工区域：根据设计图纸确定需要使用发泡陶瓷板的区域，并进行标记。
- 准备材料和工具：购买足够数量的发泡陶瓷板、粘结剂、胶水、切割工具、扫把、拖把等工具。
- 清理施工区域：清除施工区域内的杂物、灰尘和污垢，确保施工区域干净整洁。
3. 施工步骤3.1. 粘结剂的调配与涂布首先，需要按照生产厂家提供的配方将粘结剂与清水按照一定比例进行调配。
调配完成后，使用毛刷或滚筒将粘结剂均匀涂布在发泡陶瓷板的表面。
3.2. 发泡陶瓷板的安装在粘结剂涂布后的发泡陶瓷板上，将另一块发泡陶瓷板放置在其上，并轻轻按压，使其与下方的发泡陶瓷板黏合在一起。
同样的方法，将下一块发泡陶瓷板安装在前一块板的旁边，直到完成整个施工区域的覆盖。
3.3. 发泡陶瓷板的切割在需要进行切割的位置，使用切割工具（如电动锯或切割刀）将发泡陶瓷板进行切割。
注意安全操作，并确保切割的位置准确。
3.4. 封边处理完成发泡陶瓷板的安装后，需要对边缘进行封边处理，以增强整体的美观度和牢固度。
可以使用胶水将边缘包裹固定，或者使用特殊的边缘带进行封边。
3.5. 清洁工作完成施工后，清理施工区域，将杂物、灰尘和污垢清除干净，保持施工区域的整洁。
4. 注意事项•安全施工：在施工过程中，要注意自身的安全，佩戴好防护用具，并遵守操作规程。
•手法与力度：在安装发泡陶瓷板时，应使用适当的手法和力度，以免造成不必要的损坏。
•粘结剂配比：在调配粘结剂时，要按照厂家提供的配方进行，不得随意改变。
5. 总结发泡陶瓷板的施工方案包括准备工作、粘结剂的调配与涂布、发泡陶瓷板的安装、发泡陶瓷板的切割、封边处理以及清洁工作。
在施工过程中，要注意安全施工和操作规程，确保施工质量和施工区域的整洁。

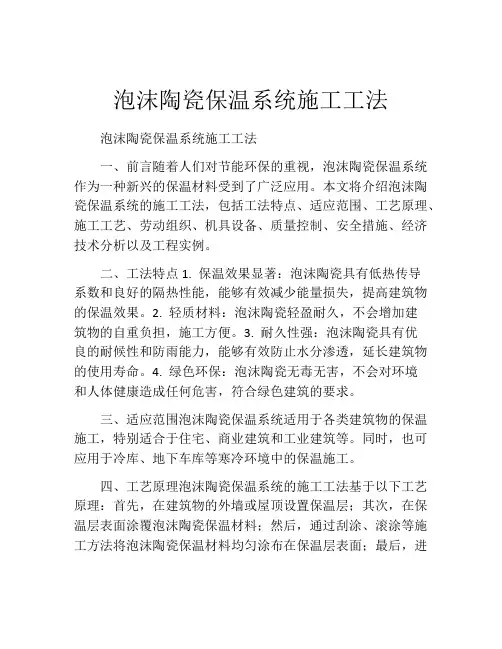

泡沫陶瓷保温系统施工工法
泡沫陶瓷保温系统施工工法泡沫陶瓷保温系统施工工法一、前言随着人们对节能环保的重视，泡沫陶瓷保温系统作为一种新兴的保温材料受到了广泛应用。
本文将介绍泡沫陶瓷保温系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 保温效果显著：泡沫陶瓷具有低热传导系数和良好的隔热性能，能够有效减少能量损失，提高建筑物的保温效果。
2. 轻质材料：泡沫陶瓷轻盈耐久，不会增加建筑物的自重负担，施工方便。
3. 耐久性强：泡沫陶瓷具有优良的耐候性和防雨能力，能够有效防止水分渗透，延长建筑物的使用寿命。
4. 绿色环保：泡沫陶瓷无毒无害，不会对环境和人体健康造成任何危害，符合绿色建筑的要求。
三、适应范围泡沫陶瓷保温系统适用于各类建筑物的保温施工，特别适合于住宅、商业建筑和工业建筑等。
同时，也可应用于冷库、地下车库等寒冷环境中的保温施工。
四、工艺原理泡沫陶瓷保温系统的施工工法基于以下工艺原理：首先，在建筑物的外墙或屋顶设置保温层；其次，在保温层表面涂覆泡沫陶瓷保温材料；然后，通过刮涂、滚涂等施工方法将泡沫陶瓷保温材料均匀涂布在保温层表面；最后，进行养护处理，使泡沫陶瓷保温材料坚固，保证其良好的保温效果和耐久性。
五、施工工艺1. 施工准备：准备施工材料和机具设备，清理施工现场，并进行安全检查。
2. 保温层施工：按照设计要求，在建筑物外墙或屋顶设置保温层，采用适当的固定方法固定保温板。
3. 底涂施工：在保温层表面进行底涂施工，保持涂布层均匀、平整。
4. 泡沫陶瓷涂装：采用刮涂、滚涂等方法，均匀覆盖泡沫陶瓷保温材料在底涂层表面。
5. 换挡施工：在构造转角、门窗洞口等部位进行换挡施工，确保保温层的完整性。
6. 修整处理：进行修整处理，确保泡沫陶瓷涂装层的表面平整、光滑。
7. 养护处理：根据要求进行养护处理，确保泡沫陶瓷涂装层能够达到设计要求的保温效果和耐久性。
发泡陶瓷板施工工艺
发泡陶瓷板施工工艺哎呀，说起发泡陶瓷板施工工艺，这事儿可真不是盖的，得好好琢磨琢磨。
我上次在工地上亲眼目睹了这整个过程，那叫一个细致。
这发泡陶瓷板，你知道的，就是那种看起来像泡沫，实际上硬得跟石头似的材料。
它的好处可多了，轻巧、隔热、防火，简直就是现代建筑的宠儿。
那天，我跟着师傅，一大早就到了工地。
师傅是个老手，他一边喝着咖啡，一边给我讲解发泡陶瓷板的施工步骤。
我得说，这咖啡味道真不错，工地上能喝到这么香的咖啡，也算是一种小确幸了。
首先，师傅说，施工前得把墙面清理干净，不能有灰尘和油污。
这墙面得跟镜子一样干净，这样才能保证发泡陶瓷板粘得牢固。
我看着工人们拿着高压水枪，一遍又一遍地冲洗墙面，那水花四溅的场面，简直比洗车还过瘾。
接下来，就是涂抹粘合剂了。
这粘合剂可不是随便买的，得专门定制，跟发泡陶瓷板的材质相匹配。
师傅说，这粘合剂得涂得均匀，不能太厚也不能太薄。
我看着他们拿着刮刀，一点一点地涂抹，那专注的神情，比画师作画还要认真。
然后，就是贴板了。
这发泡陶瓷板得一块一块地贴，每一块都得对齐，不能有缝隙。
我看着工人们小心翼翼地把板子贴上去，然后用橡皮锤轻轻敲打，确保板子完全贴合。
那声音，咚咚咚的，节奏感还挺强。
贴完板子，还得检查一遍，看看有没有气泡或者不平整的地方。
这可是个细致活，得用手电筒照着，一点一点地检查。
我跟着师傅，一块一块地检查，那认真劲儿，比考试还紧张。
最后，就是清理现场了。
这发泡陶瓷板施工，虽然看起来简单，但细节真的很重要。
我看着工人们把工具收拾得干干净净，把现场打扫得一尘不染，心里不由得佩服。
这发泡陶瓷板施工工艺，虽然听起来挺枯燥的，但当你真正参与其中，看着一块块板子变成一堵堵墙，那种成就感，真的是无法用言语表达的。
这就像是在玩拼图，每一块都得恰到好处，才能拼出完美的图案。
总之，发泡陶瓷板施工，看似简单，实则大有学问。
这不仅仅是一门技术，更是一种艺术。
下次你看到那些光滑、美观的墙面，不妨想想，这背后有多少人的汗水和智慧啊。

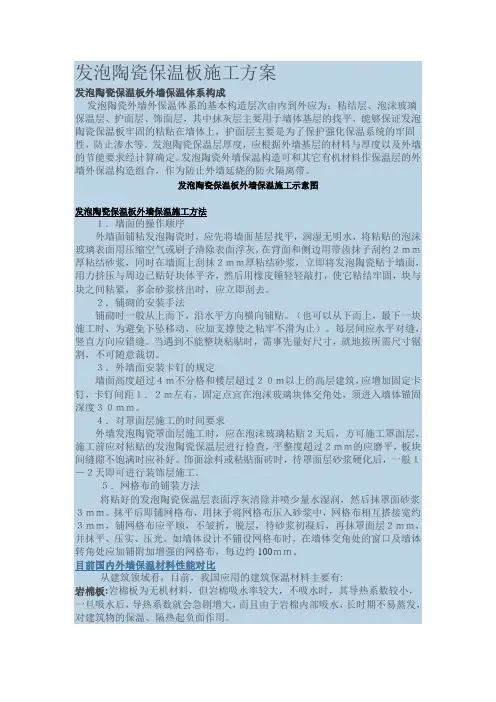

发泡陶瓷施工工序
发泡陶瓷保温板施工方案发泡陶瓷保温板外墙保温体系构成发泡陶瓷外墙外保温体系的基本构造层次由内到外应为：粘结层、泡沫玻璃保温层、护面层、饰面层，其中抹灰层主要用于墙体基层的找平，能够保证发泡陶瓷保温板牢固的粘贴在墙体上，护面层主要是为了保护强化保温系统的牢固性，防止渗水等。
发泡陶瓷保温层厚度，应根据外墙基层的材料与厚度以及外墙的节能要求经计算确定。
发泡陶瓷外墙保温构造可和其它有机材料作保温层的外墙外保温构造组合，作为防止外墙延烧的防火隔离带。
发泡陶瓷保温板外墙保温施工示意图发泡陶瓷保温板外墙保温施工方法１．墙面的操作顺序外墙面铺粘发泡陶瓷时，应先将墙面基层找平，润湿无明水，将粘贴的泡沫玻璃表面用压缩空气或刷子清除表面浮灰，在背面和侧边用带齿抹子刮约２ｍｍ厚粘结砂浆，同时在墙面上刮抹２ｍｍ厚粘结砂浆，立即将发泡陶瓷贴于墙面，用力挤压与周边已贴好块体平齐，然后用橡皮锤轻轻敲打，使它粘结牢固，块与块之间粘紧，多余砂浆挤出时，应立即刮去。
２．铺砌的安装手法铺砌时一般从上而下，沿水平方向横向铺贴。
（也可以从下而上，最下一块施工时，为避免下坠移动，应加支撑使之粘牢不滑为止）。
每层间应水平对缝，竖直方向应错缝。
当遇到不能整块粘贴时，需事先量好尺寸，就地按所需尺寸锯割，不可随意裁切。
３．外墙面安装卡钉的规定墙面高度超过４ｍ不分格和楼层超过２０ｍ以上的高层建筑，应增加固定卡钉，卡钉间距１．２ｍ左右，固定点宜在泡沫玻璃块体交角处，须进入墙体锚固深度３０ｍｍ。
４．对罩面层施工的时间要求外墙发泡陶瓷罩面层施工时，应在泡沫玻璃粘贴２天后，方可施工罩面层，施工前应对粘贴的发泡陶瓷保温层进行检查，平整度超过２ｍｍ的应磨平，板块间缝隙不饱满时应补好。
饰面涂料或粘贴面砖时，待罩面层砂浆硬化后，一般１－２天即可进行装饰层施工。
５．网格布的铺装方法将贴好的发泡陶瓷保温层表面浮灰清除并喷少量水湿润，然后抹罩面砂浆３ｍｍ。
抹平后即铺网格布，用抹子将网格布压入砂浆中，网格布相互搭接宽约３ｍｍ，铺网格布应平顺，不皱折，脱层，待砂浆初凝后，再抹罩面层２ｍｍ，并抹平、压实、压光。

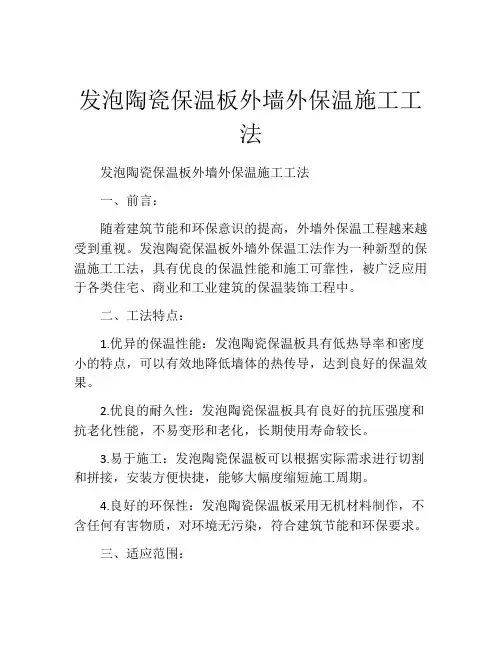

发泡陶瓷保温板外墙外保温施工工法(2)
发泡陶瓷保温板外墙外保温施工工法发泡陶瓷保温板外墙外保温施工工法一、前言：随着建筑节能和环保意识的提高，外墙外保温工程越来越受到重视。
发泡陶瓷保温板外墙外保温工法作为一种新型的保温施工工法，具有优良的保温性能和施工可靠性，被广泛应用于各类住宅、商业和工业建筑的保温装饰工程中。
二、工法特点：1.优异的保温性能：发泡陶瓷保温板具有低热导率和密度小的特点，可以有效地降低墙体的热传导，达到良好的保温效果。
2.优良的耐久性：发泡陶瓷保温板具有良好的抗压强度和抗老化性能，不易变形和老化，长期使用寿命较长。
3.易于施工：发泡陶瓷保温板可以根据实际需求进行切割和拼接，安装方便快捷，能够大幅度缩短施工周期。
4.良好的环保性：发泡陶瓷保温板采用无机材料制作，不含任何有害物质，对环境无污染，符合建筑节能和环保要求。
三、适应范围：发泡陶瓷保温板外墙外保温工法适用于各种建筑结构，包括混凝土墙体、砖墙体和钢结构等。
尤其适用于高层建筑、别墅和大型商业建筑等，能够满足不同建筑的保温需求。
四、工艺原理：发泡陶瓷保温板外墙外保温工法通过发泡陶瓷保温板与建筑外墙之间形成一层保温层，阻断了热量在墙体内外的传输。
它采用特殊的粘结材料将保温板固定在墙体上，并使用辅助材料填平空隙和密封缝隙。
这种工法可以有效地减少热量的散失，提高建筑的能源利用效率。
五、施工工艺：1.准备工作：包括清理墙面、检查墙体结构和涂刷粘结剂等准备工作。
2.固定保温板：使用专用的粘结材料将发泡陶瓷保温板固定在墙体上，并按照设计要求进行拼接和切割。
3.填平与密封：使用辅助材料对保温板之间的空隙进行填平，并对墙体表面的缝隙进行密封处理。
4.涂料饰面：使用外墙涂料对保温层进行饰面处理，以达到美观和防水的效果。
六、劳动组织：该工法的施工需要有经验丰富的施工人员和熟悉相关施工工艺的技术人员组成的专业施工队伍。
根据工程规模和工期要求，合理安排人员和分工，确保施工进度和质量的同时，降低劳动强度。

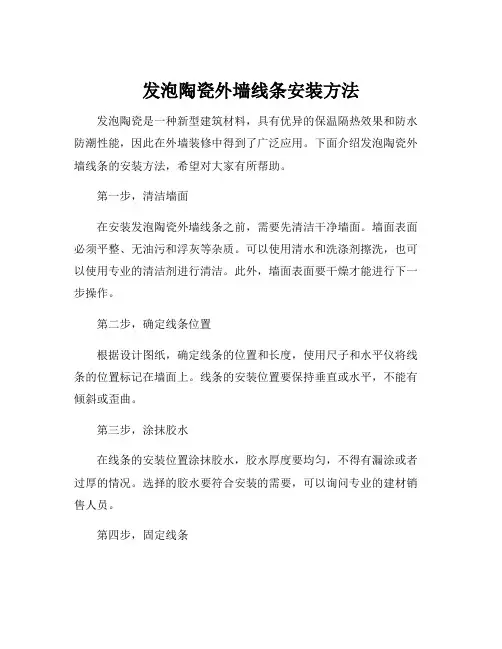

发泡陶瓷外墙线条安装方法
发泡陶瓷外墙线条安装方法发泡陶瓷是一种新型建筑材料，具有优异的保温隔热效果和防水防潮性能，因此在外墙装修中得到了广泛应用。
下面介绍发泡陶瓷外墙线条的安装方法，希望对大家有所帮助。
第一步，清洁墙面在安装发泡陶瓷外墙线条之前，需要先清洁干净墙面。
墙面表面必须平整、无油污和浮灰等杂质。
可以使用清水和洗涤剂擦洗，也可以使用专业的清洁剂进行清洁。
此外，墙面表面要干燥才能进行下一步操作。
第二步，确定线条位置根据设计图纸，确定线条的位置和长度，使用尺子和水平仪将线条的位置标记在墙面上。
线条的安装位置要保持垂直或水平，不能有倾斜或歪曲。
第三步，涂抹胶水在线条的安装位置涂抹胶水，胶水厚度要均匀，不得有漏涂或者过厚的情况。
选择的胶水要符合安装的需要，可以询问专业的建材销售人员。
第四步，固定线条将线条按照标记的位置固定在墙面上，注意对齐位置并且保持线条的平整。
使用专业的工具（如木材锤或橡胶锤）进行轻微的敲击，以确保线条与墙面保持紧密粘合。
如果线条长度过长，则需要切割，使用专业的工具切割时，注意保持切口平整，防止裂缝或者过大的角度出现。
第五步，填充缝隙在线条之间的缝隙中填充上适当量的填缝胶，以确保线条之间的缝隙密实、平整。
填缝胶的颜色可保持与线条相同，也可选择与墙面颜色相近的颜色，以免影响美观。
最后，检查验收安装完成后，对线条的整体进行检查，确保线条安装平整、密实，缝隙处的填充均匀无划痕。
如发现问题及时纠正，以免影响美观和实用。
以上就是发泡陶瓷外墙线条安装的步骤和方法，希望能对大家有所帮助。

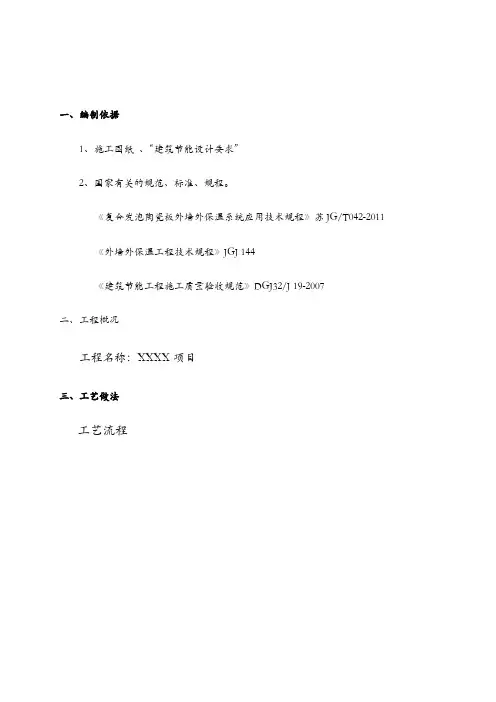

发泡陶瓷板施工工艺
一、编制依据1、施工图纸、“建筑节能设计要求”2、国家有关的规范、标准、规程。
《复合发泡陶瓷板外墙外保温系统应用技术规程》苏JG/T042-2011《外墙外保温工程技术规程》JGJ 144《建筑节能工程施工质量验收规范》DGJ32/J 19-2007二、工程概况工程名称：XXXX项目三、工艺做法工艺流程贴板1、准备工作施工前应清扫墙面浮灰，墙面的混凝土残渣和脱模剂必须清理干净，在各阴角、阳角挂垂直线和水平线以控制垂直度和平整度，安装不锈钢支架。
平整垂直度误差在5mm范围内，可通过调整粘结剂和发泡陶瓷板厚度找平，超出5mm，则预先由总包单位进行局部修理后再进行保温施工。
2、粘贴发泡陶瓷板（保温层平面布置详见附图）发泡陶瓷板与基层墙体粘贴采用满贴法粘贴，粘贴时用铁抹子在每块发泡陶瓷板上均匀批刮一层厚度不小于3mm的粘结砂浆，粘贴面积应大于95%，及时粘贴并挤压到基层上，并符合下列要求：1）用于外墙阳角、阴角以及门窗洞口周边采用满粘法。
2）上下排之间发泡陶瓷板的粘贴应错缝1/2板长，板的侧边不应涂抹粘结砂浆。
3）外墙阳角（含门窗洞口），上下排发泡陶瓷板应错咬合。
4）门窗洞四角发泡陶瓷板应采用整板截割。
5）铺帖保温板四周应靠紧且板缝不得大于1mm。
发泡陶瓷板错缝及转角示意图门窗洞口排板示意图门窗洞口部位构造示意图连墙件等留洞位置做法3、发泡陶瓷板粘贴时随时进行平整度垂直度检查。
用2m靠尺检查粘完发泡陶瓷板面，平整度在3mm之内，接缝处高差保证在1mm之内，超差部分，采用专用工具打磨处理。
4、发泡陶瓷板安装质量检查方法和标准见下表项次项目允许偏差（mm）检查方法1 表面平整 3 用2m靠尺、楔形塞尺检查2 立面垂直3 用2m托线板检查3 阴、阳角垂直 3 用2m托线板检查4 阳角方正 3 用200mm方尺检查5 接缝高差 1 用直尺检查5、起端、终端部位进行玻纤网格布翻包处理：门窗、洞口周边管道、设备穿墙洞处勒脚、阳台、雨棚、女儿墙近端不同材料结合处挂网、抹面（护面砂浆的抹灰应在保温板粘贴24h后进行，并应分遍抹灰。

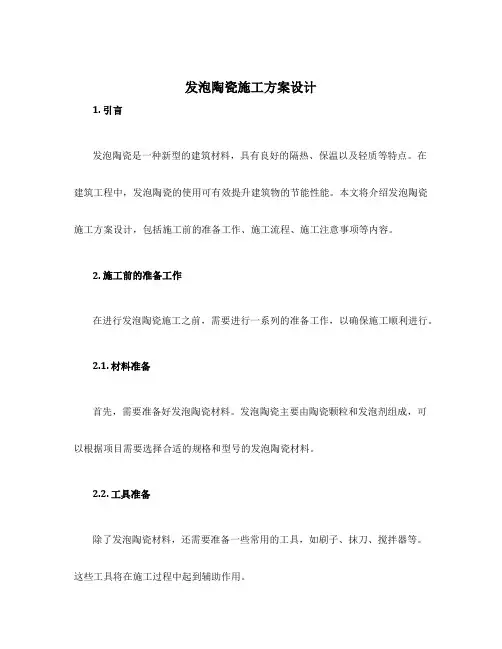

发泡陶瓷施工方案设计
发泡陶瓷施工方案设计1. 引言发泡陶瓷是一种新型的建筑材料，具有良好的隔热、保温以及轻质等特点。
在建筑工程中，发泡陶瓷的使用可有效提升建筑物的节能性能。
本文将介绍发泡陶瓷施工方案设计，包括施工前的准备工作、施工流程、施工注意事项等内容。
2. 施工前的准备工作在进行发泡陶瓷施工之前，需要进行一系列的准备工作，以确保施工顺利进行。
2.1. 材料准备首先，需要准备好发泡陶瓷材料。
发泡陶瓷主要由陶瓷颗粒和发泡剂组成，可以根据项目需要选择合适的规格和型号的发泡陶瓷材料。
2.2. 工具准备除了发泡陶瓷材料，还需要准备一些常用的工具，如刷子、抹刀、搅拌器等。
这些工具将在施工过程中起到辅助作用。
2.3. 施工场地准备施工场地必须具备平整、干燥的条件。
在施工前，需要清理场地，并确保场地没有明显的凹凸不平或积水等情况。
3. 施工流程发泡陶瓷施工的基本流程如下：3.1. 粘结层处理首先，需要进行粘结层的处理。
将发泡陶瓷材料与粘结层粘结在一起，以确保发泡陶瓷与建筑物表面牢固粘结。
3.2. 发泡陶瓷施工接下来，将准备好的发泡陶瓷材料均匀地涂抹在建筑物表面。
可以使用刷子或抹刀等工具进行施工。
确保发泡陶瓷材料的厚度均匀，并充分填满建筑物表面。
3.3. 干燥与固化发泡陶瓷施工后，需要等待一定的时间进行干燥与固化。
具体的时间取决于发泡陶瓷材料的规格和环境条件等因素。
3.4. 表面平整处理发泡陶瓷施工固化后，需要对表面进行平整处理。
可以使用工具对表面进行打磨，以达到平整的效果。
4. 施工注意事项在进行发泡陶瓷施工时，需要注意以下事项，以确保施工质量和施工安全。
4.1. 保护施工人员安全施工时需佩戴好相关的防护装备，如口罩、手套等，以防止发泡陶瓷材料对人体产生伤害。
4.2. 控制施工环境在施工过程中，需要控制好施工环境的温度和湿度等因素，以确保发泡陶瓷材料的固化效果。
4.3. 施工质量检验施工完成后，需要进行施工质量检验。
检查发泡陶瓷材料的粘结情况、厚度均匀性以及表面平整度等。
工程施工发泡陶瓷(3篇)
第1篇随着建筑行业的不断发展，新型环保建筑材料的应用越来越广泛。
发泡陶瓷作为一种新型环保建筑材料，因其优异的性能和环保特点，在建筑工程施工中得到了广泛应用。
本文将详细介绍工程施工中发泡陶瓷的选用、施工工艺及注意事项。
一、发泡陶瓷的选用1. 原料：发泡陶瓷以陶土尾矿、陶瓷碎片、河（湖）道淤泥等为主要原料，具有资源丰富、成本低廉的特点。
2. 性能：发泡陶瓷具有轻质、高强、保温隔热、防火阻燃、抗老化、与基层材料相容性好等优点。
3. 应用领域：发泡陶瓷适用于建筑外墙保温、防火隔离带、建筑自保温冷热桥处理等。
二、施工工艺1. 基层处理：在施工前，对墙面进行清理，确保墙面平整、干净、无明水。
对于不平整的墙面，可进行找平处理。
2. 粘贴发泡陶瓷：将发泡陶瓷粘贴在墙面上，施工方法如下：（1）在墙面和发泡陶瓷背面分别涂抹粘结砂浆，厚度约2mm。
（2）将发泡陶瓷粘贴在墙面上，用力挤压与周边已贴好的块体平齐。
（3）用橡皮锤轻轻敲打，使发泡陶瓷粘结牢固。
3. 铺砌安装：从上而下，沿水平方向横向铺贴。
每层间应水平对缝，竖直方向应错缝。
当遇到不能整块粘贴时，需事先量好尺寸，就地按所需尺寸锯割。
4. 固定卡钉：对于墙面高度超过4m或楼层超过20m以上的高层建筑，应增加固定卡钉，卡钉间距约12m，固定点宜在发泡陶瓷块体交角处。
5. 罩面层施工：待发泡陶瓷粘贴2天后，进行罩面层施工。
施工前应对粘贴的发泡陶瓷保温层进行检查，平整度超过2mm的应磨平，板块间缝隙不饱满时应补好。
三、注意事项1. 施工过程中，注意保护发泡陶瓷表面，避免碰撞、划伤。
2. 粘结砂浆应选用符合国家标准的环保材料，确保施工质量。
3. 施工温度应控制在5℃以上，避免在低温、潮湿环境下施工。
4. 施工过程中，注意安全，佩戴防护用品。
5. 施工完成后，进行质量检查，确保发泡陶瓷粘贴牢固、平整。
总之，发泡陶瓷在建筑工程施工中的应用具有显著优势，通过合理选用、规范施工，能够有效提高建筑物的保温隔热性能、防火性能，降低建筑能耗，为绿色建筑发展贡献力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材发泡陶瓷复合板单向龙骨施工工法1、前言石材发泡陶瓷复合板单向龙骨施工工法是在石材干挂基础上发展起来的一种新的技术表现。
该工法是利用石材发泡陶瓷复合板为饰面，通过定型配套的铝合金龙骨与挂件进行挂接而发展起来的一项成熟施工工艺。
石材发泡陶瓷复合板是一种新型建筑材料，具有比普通天然石材更好的抗冲击性，每怦仅为8-11kg,是普通天然石材重量的1/7,抗压强度却是它的3-5倍，完全克服了天然石材重量大、易碎等缺陷，是安全环保的绿色建筑装潢产品，能广泛应用于品级大型建筑物的室内外墙面装修、楼层地板及天花板吊顶等装饰。
我公司针对石材发泡陶瓷复合板重量轻、强度高、刚度好的特点，开发出石材发泡陶瓷复合板采用单向龙骨进行安装的施工技术。
本项做法由于工艺先进，安装便捷，创造出良好的装饰效果，受到建设、监理等各方的好评。
在研究和广泛应用该项技术的基础上，经分析总结形成本工法。
石材发泡陶瓷复合板结构图如图1.11。
粘带层〔瓷砖胶）己■找平的篇枸洁体发泡刚底逐瓷然右村窗饰图1.11 石材发泡陶瓷复合板结构图序号组成规格其他I天然石材5mm2复合夹层2、工法特点2. 1 发泡陶瓷轻质砌块由陶瓷、矿山、煤渣等工业固废经过球磨、喷雾、干燥后，将原料粉加入适量调节剂、发泡剂、经混合搅拌、烧制发泡、切割等特殊工艺制成，因产品本身具有无数微小、封闭、独立、分布均匀的气孔结构，所以它具有轻质、高强、耐久、隔热、保温、吸音、隔音、防水、防火、抗震、施工便捷、可加工型强等优越性能，是适合目前建筑行业大力推广的新型建筑砌材，适合于各种环境使用。
2. 2与普通石材相比，石材发泡陶瓷复合板每平方米只有8~11kg,重量很轻，针对上述特点，石材发泡陶瓷复合板幕墙采用干挂技术。
铝合金横龙骨和石材发泡陶瓷复合板通过开槽并填胶连接，龙骨之间设置有调节垫片进行紧固。
2. 3铝合金龙骨可以确保干挂安全。
2. 4该工法操作简单，施工效率是普通干挂石材的3倍，施工工期短。
2. 5石材发泡陶瓷复合板工厂化定做，现场损耗少，电焊作业少，施工过程质量容易控制，并且环保，做到绿色施工。
3、适用范围本工法适用于多层及高层的石材发泡陶瓷复合板的外墙和内墙装饰工程。
4、工艺原理4. 1石材发泡陶瓷复合板采用专用铝合金横龙骨与建筑物墙体基层铝合金主龙骨相连。
铝合金横龙骨和石材发泡陶瓷复合板之间通过开槽并填胶连接 进行紧固。
5、工艺流程及操作要点5.1工艺流程技术准备及材料订货 测量放线幕墙龙骨制作与安装 石材发泡陶瓷复合板开槽石材发泡陶瓷复合板的安装 层间防火封堵及保溫石材发泡陶瓷复合板板缝打胶及修饰整理。
5.2操作要点5.2.1技术准备及材料订货根据外墙石材发泡陶瓷复合板装饰设计图纸，进行理解与深化设计 。
结合原建筑结构图纸，对结构墙体进行试点测 量，绘制放样图。
确认石材发泡陶瓷复合板的纹理效果 ，计算需用材料数量。
按照放样图所定编号提出石材发泡陶瓷复合板订购单 。
交货时按提交的数量、规格、质量标准严格把关 ，并做好成品保护 。
5.2.2测量放线I 据石材幕墙分割放样图和土建施工单位给出的标高点及轴线位置， 采用线锤、墨线、水平仪等测量工具在建筑物墙休基层上定出龙骨中心线 ，石材幕墙龙骨平面 、分格及转角等基准线，并用经纬仪进行调整 、复测。
，龙骨之间设置有调节垫片膨胀骡栓/扩底式饬性 石和鶴舉綸鹤 石和阳40懈台金戦骨 石和肾觥幽螺栓 石和陶锯合金嶺龙骨20岸石制悽合檢4. 2系统基本构造如图 4. 21所示:图4. 2 1系统基本构造图2石材幕墙水平标高要逐层从地面向上引，以免误差累积。
误差大于规定的允许偏差时适当调整石材幕墙的轴线，使其符合石材幕墙的构造需要。
3在测量放线的同时，应对龙骨的位置偏差进行检验、定位。
其上下左右偏差不超过20mm。
523幕墙龙骨安装1根据龙骨结构图进行加工及安装，按放样基准线和基准面，将土建误差调整好。
在已弹好预装龙骨的位置上摆好龙骨，在上端某处固定，做好下端固定，然后根据墙体情况，增加龙骨固定点位，保证龙骨具有足够的稳定性。
龙骨质量安装的好坏直接关系到石材发泡陶瓷复合板的干挂质量，要严格控制龙骨的安装质量。
如图5. 2. 3-1。
图5. 2. 3-1幕墙龙骨安装在墙面基体上2龙骨安装顺序是先下后上。
3安装横龙骨要严格控制水平度。
因水平度直按影响发泡陶瓷石材复合板横缝的质量，水平公差应控制在土1mm内。
4龙骨安装完要进行全面检查，尤其是要对龙骨中心线进行校核。
自检合格后及时提交验收。
5在安装龙骨的同时，应按设计要求进行防雷体系的可靠连接。
均压环应与主体结构避雷系统相连接。
5.2.4石材发泡陶瓷复合板开槽石材发泡陶瓷复合板生产加工时，确定槽位，单片饰面板面积不宜大于 1.0怦，长不宜大于1.5m ;在专业机器上做好开槽定位，进行开槽制作。
525石材发泡陶瓷复合板的安装将一开槽好的石材发泡陶瓷复合板，按照放样图编号的要求对应挂装。
安装时将石材发泡陶瓷复合板通过凹槽挂在横向龙骨上即可。
安装简便易行。
达到横平竖直的质量标准要求。
在安装石材复合板时注意控制石材复合板安装高度累计误差。
控制方法是：在每个楼层弹1m水平基准线，以1m线校核施工误差，要求一般不超过土2mm ,若超出此误差范围，则及时在上一层石材发泡陶瓷复合板安装时调整。
石扣罰翎那尊桂石和舄嘶開含盘左戈*石負码2(r躡草石甘总舍板图525-2石材发泡陶瓷复合板转角部细部处理图525-3窗框处细部处理详图5. 2. 6层间防火封堵及保温在每层楼板标高处，沿外墙四周设一道层间防火封堵。
因外墙石材发泡陶瓷复合板与墙体有10cm左右的空隙，为防止火灾发生后，火势从此空隙处向上蔓延，故此设层间防火隔离带。
材料采用1.2mm厚锻锌钢板50mm厚防火保温矿棉板。
镀锌钢板一端用射钉固定在建筑物墙体上，射钉间距500mm，另一端固定在横向龙骨挂件上。
527 石材发泡陶瓷复合板板缝打胶及修饰整理1注胶前应在石材发泡陶瓷复合板四周粘好保护胶带，防止石材受污染。
用钢丝刷消理石材发泡陶瓷复合板缝隙内的灰尘。
图5.2.7-1石材发泡陶瓷复合板保护胶带处理2填实泡沫棒，嵌缝深度要适合胶缝厚度。
泡沫棒直径比石材发泡复合板之间的间隙大2mm,用中性硅酮耐候胶填缝。
胶平面平滑美观、无褶皱。
图527-2石材发泡陶瓷复合板填胶处理3耐候密封胶一定要与石材发泡陶瓷复合板进行抗污性试验，以防止对石材发泡陶瓷复合板造成污染。
4石材发泡陶瓷复合板安装完毕后，应检查、修补、消理一遍，拆架子时应注意成品保护。
6、材料与设备6.1材料6.1.1石材发泡陶瓷复合板：建筑外墙饰面使用。
如600 x 900, 600 x 1200等规格。
6.1.2锚栓：专用锚栓，采用奥氏体不锈钢。
6.1.3铝合金挂件：连接石材发泡陶瓷复合板和建筑墙体。
6.1.4其他材料：不锈钢连接螺栓、不锈钢膨胀螺栓。
6.2设备本工法所用的石材发泡陶瓷复合板为厂家定型加工。
现场安装中必备机具有：经纬仪水准仪、切割机、角磨机、梅花扳手、电钻、钢直尺、角尺、墨斗、水平尺、电锤、胶枪、风压力机、配电箱、灭火器等。
7.1材料质量控制7.1.1石材发泡陶瓷复合板应无开裂、正面无缺角，爆边。
必须要有出厂合格证、质保书及必要的检验报告。
抽查石材发泡陶瓷复合板规格尺寸的允许偏差，应符合企业标准。
复合板的品种、规格、型号以及开孔、螺母预埋、磨边处理等，应符合设计要求。
7.1.2石材发泡陶瓷复合板各项性能检验指标如下表7.1.2 1 石材发泡陶瓷复合板各项性能检验指标7.1.3铀栓的类别和规格应符合设计要求 ，并有出厂合格证 。
7.1.4铝合金挂件应采用经氧化加工处理制作的型材。
制作允许偏差应符合国家标准《铝合金建筑型材》 C GBrr5237. I ）中高精度的规定 。
铝合金应进行表面阳极氧化处理，处 理的厚度材料应符合现行国家标准 《铝合金建筑型材》 C GB （f5237.2--5）的规定。
7.2石材发泡陶瓷复合板龙骨挂件安装质量应符合表 7.2-1的规定表7.2-1 石材发泡陶瓷复合板龙骨挂件允许偏差7.3石材发泡陶瓷复合板器墙竖向和横向板材的组装质拟符合表7.3-1的要求。
表7.3-1石材发泡陶瓷复合板幕墙竖向和横向板材的组装允许偏差检查方法激光经纬仪或经纬仪8、安全措施8.1施工作业人员必须戴好安全帽，系安全带，并配备工具袋。
8.2上岗作业前，相关工种都必须接受三级安全教育和技术交底，并了解安全操作规程。
8.3高处作业人员必须进行体检，各种特殊作业工种人员持证上岗。
8.3脚手架上的废弃物应及时消理，脚手架应和建筑物有可靠拉结。
8.4施工时应尽量避免上下交叉作业。
8.5安装石材发泡陶瓷复合板时，必须两个人配合操作。
8.6现场使用的机械设备要装设漏电保护器，做到一机一闸一漏保。
9、环保措施9.1石材发泡陶瓷复合板材料必须符合设计及环保要求。
9.2施工现场材料堆放整齐，做好标识。
9.3落灰应及时清理干净，废弃不用的浆料应在指定地点倒弃，以便统一回收处理。
9.4尽量使用低噪音工具和施工机具。
9.5施丁现场应通过洒水等防止扬尘措施。
9.6幕墙的注胶密封作业必须在合适的温度及湿度条件下进行。
10、效益分析10.1 石材发泡陶瓷复合板与普通干挂石材相比具有重揽轻，造价低，施工安全快捷的优点。
尤为重要的一点是普通干挂石材重量大，不具备保溫功能。
因此，为了建筑外地的干挂石材装饰能达到保溫节能指标，一些石材幕墙施工单位还得额外使用保温材料施工。
这样既增加了生产成本，使工程进度受到影响。
而石材发泡陶瓷复合板是一种具有天然石材原有装饰效果和保溫效果的安全环保节能产品。
l0.2 传统干挂石材幕墙由于受气候环境变化及安装工艺等因素的影响，还会存在很大的质量问题和安全隐患。
而石材发泡陶瓷复合板及配套螺母、垫片、铝合金挂件的最大优点是工厂化，它完全在工厂内部生产完成，做到机械生产，现场上墙，不但安全快捷，而且节约了大量人力物力，因此完全做到了材料生产工厂化，材料成本节约化，保温性能现代化，经济安全环保快捷目标化。
10 .3 石材发泡陶瓷复合板每m 2安装费用约为50 元，而普通干挂石材约为200 元，安装成本费用只有传统干挂石材的四分之一。
安装效率是传统干挂石材的三倍。
