码头吊机工作原理 - 液压制动器

液压制动器工作原理
1.制动踏板控制：当驾驶员踩下制动踏板时，通过连杆传递力量到制动器。

制动器的活塞会产生推力，将其传递给制动压板。

2.液压力传递：制动器中的推力通过液压系统传递给制动器，并且通过制动油泵不断补充液压油。

制动油泵处于连续工作状态，以保持稳定的液压压力。

3.压力转化为制动力：制动器中的活塞受到液压力的作用，产生相应的推力，将制动压板推向制动鼓或制动盘。

制动鼓或制动盘与车轮相连，当制动压板挤压制动鼓或制动盘时，产生摩擦力，达到制动效果。

4.制动力调节：液压制动器还可以通过控制装置调节制动力的大小。

当驾驶员需要增加或减小制动力时，控制装置可以通过调节液压系统的压力大小来实现。

总结起来，液压制动器利用液体的压力传递和转换，将驾驶员的制动指令转化为制动力，通过制动媒介的挤压作用来实现制动功能。

液压制动器具有传动效率高、制动力可调节等优点，广泛应用于各种交通工具中。

同时，液压制动器的设计和制造也需要考虑制动力的平衡、磨损、热量散发等问题，以确保制动器的性能和安全性。

液压起重机原理
液压起重机是一种利用液压原理传递力量来实现起重、抬升和移动重物的机械设备。

它由液压系统、起重机构和控制系统等组成。

液压起重机的液压系统通过液压介质（一般为液压油）的压力传递力量。

液压系统包括主油泵、液压缸、液压管路和液压阀等。

主油泵通过驱动装置产生压力，将液压油送入液压缸，使液压缸进行伸缩，从而实现起重机构的升降和水平移动。

液压起重机的起重机构由钢丝绳、滑车组、卷筒、钢结构等组成。

起重机构的钢丝绳通过滑车组和卷筒进行传动，从而提升和下降重物。

起重机构设计合理，能够承载各类重物并保证安全可靠。

液压起重机的控制系统可以实现起重机的灵活控制。

控制系统通过操纵手柄、按钮或遥控器等输入指令，控制主油泵、液压阀和其他液压元件的工作状态，从而实现对起重机的升降、水平移动和起重速度等参数的控制。

液压起重机具有起重能力大、运动平稳、操作简单等特点。

它广泛应用于工矿企业、港口码头、建筑工地等各个领域，成为重要的起重设备。

同时，液压起重机也需要进行定期维护和保养，以确保其安全的运行。

桥式起重机制动器工作原理今天咱们来唠唠桥式起重机制动器的工作原理，这可挺有意思的呢。

咱先得知道，桥式起重机可是个大力士，在工厂啊、码头啊那些地方，吊运各种重物。

但是这么个大力士，要是没有个靠谱的制动器，那可就像脱缰的野马，危险得很。

制动器就像是起重机的刹车装置。

它主要有几个关键的部分。

比如说制动轮，这个制动轮就像汽车的轮子一样，是制动器作用的对象。

制动轮一般是跟着起重机的传动轴之类的一起转动的。

然后呢，就是制动闸瓦啦。

这制动闸瓦就像是人的手，紧紧地抱住制动轮。

你可以想象一下，当起重机需要停止的时候，制动闸瓦就会快速地靠近制动轮，然后紧紧地贴上去。

这个贴上去的力量可不小呢，它是靠一些机械结构来实现的。

比如说，有一些弹簧装置。

这些弹簧就像是一个个小助手，平时它们是处于一种蓄力的状态。

当需要制动的时候，就好像有人下了命令，弹簧就释放自己的力量，推动制动闸瓦去抱住制动轮。

这一抱啊，就把制动轮的转动给限制住了。

就好比你在跑步的时候，突然有人从两边抱住了你的腿，你肯定就跑不动了，对吧？还有啊，制动器的控制部分也很重要。

这就像是大脑指挥着手去做事一样。

在起重机上，有一套电气控制系统和机械传动系统的配合。

当操作人员按下停止按钮，或者是起重机运行到了设定的位置，这个控制信号就会传过来。

这个信号就像是一个小信使，告诉制动器：“该干活啦，让起重机停下来。

”然后制动器就按照这个指令，让制动闸瓦开始工作。

咱再说说这个制动的过程有多重要。

你想啊，要是起重机正吊着好几吨重的货物，在半空中呢，如果不能及时制动，那货物可能就会晃来晃去，搞不好就会砸到周围的东西或者人。

这就像你端着一碗热汤，要是突然停不下来脚步，那汤肯定会洒得到处都是。

所以啊，制动器必须要能够快速、准确地工作。

而且啊，制动器的调整也很有讲究。

如果制动闸瓦和制动轮之间的间隙太大了，那制动的时候就会慢半拍，就像你想抓住一个东西，但是手伸出去的距离不够，肯定就抓不住。

可是如果间隙太小了呢，又会一直有摩擦，这样制动轮和制动闸瓦都会磨损得很快，就像两个人老是挤在一起，互相蹭来蹭去，衣服都会破得快。

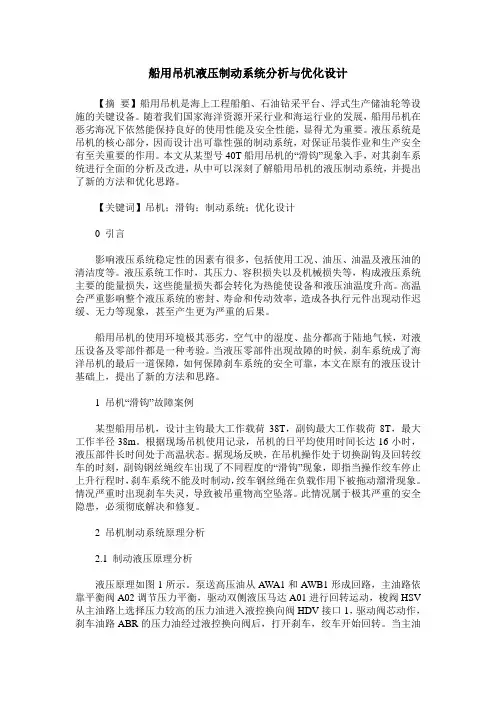

船用吊机液压制动系统分析与优化设计【摘要】船用吊机是海上工程船舶、石油钻采平台、浮式生产储油轮等设施的关键设备。

随着我们国家海洋资源开采行业和海运行业的发展，船用吊机在恶劣海况下依然能保持良好的使用性能及安全性能，显得尤为重要。

液压系统是吊机的核心部分，因而设计出可靠性强的制动系统，对保证吊装作业和生产安全有至关重要的作用。

本文从某型号40T船用吊机的“滑钩”现象入手，对其刹车系统进行全面的分析及改进，从中可以深刻了解船用吊机的液压制动系统，并提出了新的方法和优化思路。

【关键词】吊机；滑钩；制动系统；优化设计0 引言影响液压系统稳定性的因素有很多，包括使用工况、油压、油温及液压油的清洁度等。

液压系统工作时，其压力、容积损失以及机械损失等，构成液压系统主要的能量损失，这些能量损失都会转化为热能使设备和液压油温度升高。

高温会严重影响整个液压系统的密封、寿命和传动效率，造成各执行元件出现动作迟缓、无力等现象，甚至产生更为严重的后果。

船用吊机的使用环境极其恶劣，空气中的湿度、盐分都高于陆地气候，对液压设备及零部件都是一种考验。

当液压零部件出现故障的时候，刹车系统成了海洋吊机的最后一道保障，如何保障刹车系统的安全可靠，本文在原有的液压设计基础上，提出了新的方法和思路。

1 吊机“滑钩”故障案例某型船用吊机，设计主钩最大工作载荷38T，副钩最大工作载荷8T，最大工作半径38m。

根据现场吊机使用记录，吊机的日平均使用时间长达16小时，液压部件长时间处于高温状态。

据现场反映，在吊机操作处于切换副钩及回转绞车的时刻，副钩钢丝绳绞车出现了不同程度的“滑钩”现象，即指当操作绞车停止上升行程时，刹车系统不能及时制动，绞车钢丝绳在负载作用下被拖动溜滑现象。

情况严重时出现刹车失灵，导致被吊重物高空坠落。

此情况属于极其严重的安全隐患，必须彻底解决和修复。

2 吊机制动系统原理分析2.1 制动液压原理分析液压原理如图1所示。

泵送高压油从AWA1和AWB1形成回路，主油路依靠平衡阀A02调节压力平衡，驱动双侧液压马达A01进行回转运动，梭阀HSV 从主油路上选择压力较高的压力油进入液控换向阀HDV接口1，驱动阀芯动作，刹车油路ABR的压力油经过液控换向阀后，打开刹车，绞车开始回转。

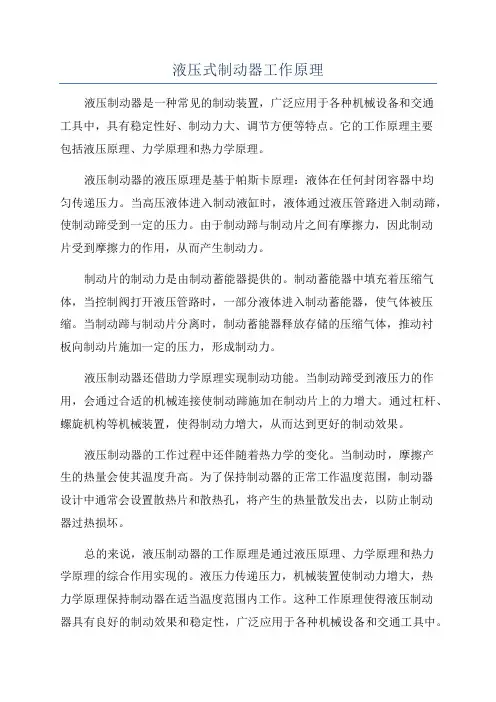

液压式制动器工作原理
液压制动器是一种常见的制动装置，广泛应用于各种机械设备和交通
工具中，具有稳定性好、制动力大、调节方便等特点。

它的工作原理主要
包括液压原理、力学原理和热力学原理。

液压制动器的液压原理是基于帕斯卡原理：液体在任何封闭容器中均
匀传递压力。

当高压液体进入制动液缸时，液体通过液压管路进入制动蹄，使制动蹄受到一定的压力。

由于制动蹄与制动片之间有摩擦力，因此制动
片受到摩擦力的作用，从而产生制动力。

制动片的制动力是由制动蓄能器提供的。

制动蓄能器中填充着压缩气体，当控制阀打开液压管路时，一部分液体进入制动蓄能器，使气体被压缩。

当制动蹄与制动片分离时，制动蓄能器释放存储的压缩气体，推动衬
板向制动片施加一定的压力，形成制动力。

液压制动器还借助力学原理实现制动功能。

当制动蹄受到液压力的作用，会通过合适的机械连接使制动蹄施加在制动片上的力增大。

通过杠杆、螺旋机构等机械装置，使得制动力增大，从而达到更好的制动效果。

液压制动器的工作过程中还伴随着热力学的变化。

当制动时，摩擦产
生的热量会使其温度升高。

为了保持制动器的正常工作温度范围，制动器
设计中通常会设置散热片和散热孔，将产生的热量散发出去，以防止制动
器过热损坏。

总的来说，液压制动器的工作原理是通过液压原理、力学原理和热力
学原理的综合作用实现的。

液压力传递压力，机械装置使制动力增大，热
力学原理保持制动器在适当温度范围内工作。

这种工作原理使得液压制动
器具有良好的制动效果和稳定性，广泛应用于各种机械设备和交通工具中。

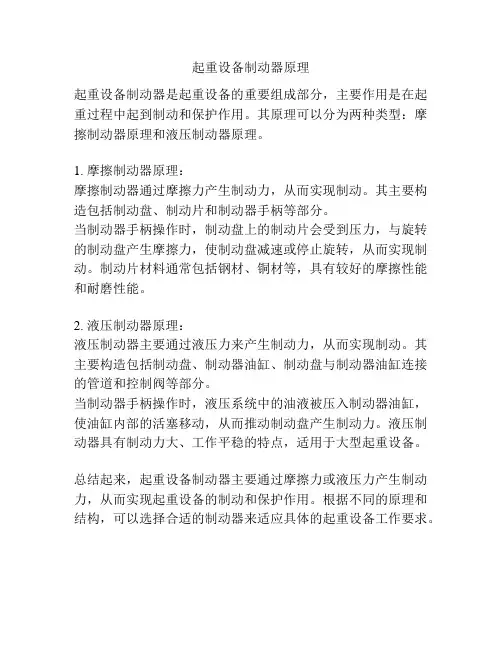

起重设备制动器原理
起重设备制动器是起重设备的重要组成部分，主要作用是在起重过程中起到制动和保护作用。

其原理可以分为两种类型：摩擦制动器原理和液压制动器原理。

1. 摩擦制动器原理：
摩擦制动器通过摩擦力产生制动力，从而实现制动。

其主要构造包括制动盘、制动片和制动器手柄等部分。

当制动器手柄操作时，制动盘上的制动片会受到压力，与旋转的制动盘产生摩擦力，使制动盘减速或停止旋转，从而实现制动。

制动片材料通常包括钢材、铜材等，具有较好的摩擦性能和耐磨性能。

2. 液压制动器原理：
液压制动器主要通过液压力来产生制动力，从而实现制动。

其主要构造包括制动盘、制动器油缸、制动盘与制动器油缸连接的管道和控制阀等部分。

当制动器手柄操作时，液压系统中的油液被压入制动器油缸，使油缸内部的活塞移动，从而推动制动盘产生制动力。

液压制动器具有制动力大、工作平稳的特点，适用于大型起重设备。

总结起来，起重设备制动器主要通过摩擦力或液压力产生制动力，从而实现起重设备的制动和保护作用。

根据不同的原理和结构，可以选择合适的制动器来适应具体的起重设备工作要求。

起重机制动器工作原理
起重机制动器是一种安装在起重机等设备上的安全装置，主要用于约束、控制和保持负载的稳定状态。

起重机制动器的工作原理如下：
1. 制动原理：起重机制动器通过产生摩擦力来制动。

通过使摩擦片受压并与摩擦盘接触，摩擦力将阻止摩擦盘的旋转，从而使起重机停止或保持在所需位置上。

2. 主要元件：起重机制动器由摩擦盘、摩擦片、制动鼓、弹簧以及液压或电动力源组成。

3. 制动盘：摩擦盘通常由钢材制成，具有良好的耐磨性能和高温耐受性。

其表面可能带有凹槽或凸起，以增加与摩擦片之间的接触面积，从而提高摩擦力。

4. 摩擦片：摩擦片一般由摩擦材料制成，如铝合金、铜合金等。

它们通常具有一定的弹性和耐磨性，以适应长期使用中的摩擦和磨损。

5. 弹簧系统：弹簧用于施加足够的压力将摩擦片与摩擦盘紧密接触，确保制动器能够正常工作。

弹簧还提供制动器释放的力，以便在需要时使摩擦片离开摩擦盘，使起重机能够自由移动。

6. 液压或电动力源：液压或电动力源（如液压缸、电动机等）负责施加足够的力以使制动器工作。

它们通过将力传递给摩擦盘或弹簧来实现制动或释放动作。

7. 控制系统：起重机制动器通常与控制系统相连，以便通过控制开关或电气信号控制制动器的动作。

这样可以实现起重机的精确控制和安全操作。

通过以上工作原理，起重机制动器能够有效地控制起重机的动
作和停止，保证负载的稳定性和安全性，对于提高起重机的工作效率和安全性至关重要。

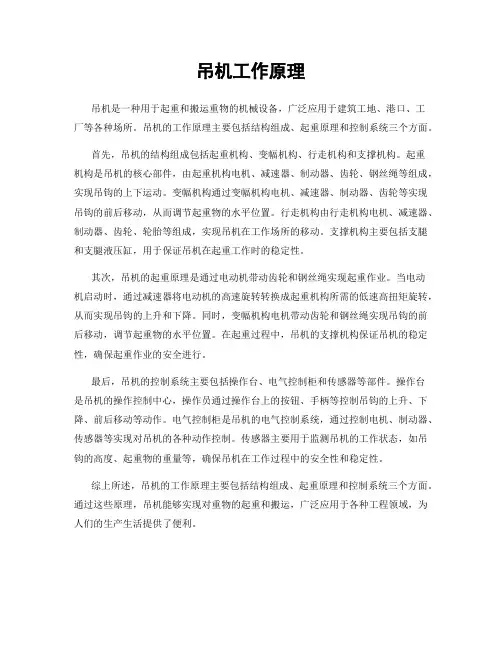

吊机工作原理吊机是一种用于起重和搬运重物的机械设备，广泛应用于建筑工地、港口、工厂等各种场所。

吊机的工作原理主要包括结构组成、起重原理和控制系统三个方面。

首先，吊机的结构组成包括起重机构、变幅机构、行走机构和支撑机构。

起重机构是吊机的核心部件，由起重机构电机、减速器、制动器、齿轮、钢丝绳等组成，实现吊钩的上下运动。

变幅机构通过变幅机构电机、减速器、制动器、齿轮等实现吊钩的前后移动，从而调节起重物的水平位置。

行走机构由行走机构电机、减速器、制动器、齿轮、轮胎等组成，实现吊机在工作场所的移动。

支撑机构主要包括支腿和支腿液压缸，用于保证吊机在起重工作时的稳定性。

其次，吊机的起重原理是通过电动机带动齿轮和钢丝绳实现起重作业。

当电动机启动时，通过减速器将电动机的高速旋转转换成起重机构所需的低速高扭矩旋转，从而实现吊钩的上升和下降。

同时，变幅机构电机带动齿轮和钢丝绳实现吊钩的前后移动，调节起重物的水平位置。

在起重过程中，吊机的支撑机构保证吊机的稳定性，确保起重作业的安全进行。

最后，吊机的控制系统主要包括操作台、电气控制柜和传感器等部件。

操作台是吊机的操作控制中心，操作员通过操作台上的按钮、手柄等控制吊钩的上升、下降、前后移动等动作。

电气控制柜是吊机的电气控制系统，通过控制电机、制动器、传感器等实现对吊机的各种动作控制。

传感器主要用于监测吊机的工作状态，如吊钩的高度、起重物的重量等，确保吊机在工作过程中的安全性和稳定性。

综上所述，吊机的工作原理主要包括结构组成、起重原理和控制系统三个方面。

通过这些原理，吊机能够实现对重物的起重和搬运，广泛应用于各种工程领域，为人们的生产生活提供了便利。

液压制动器工作原理
液压制动器是一种常见的制动装置，广泛应用于各种车辆和机械设备中。

它通过利用液体的压力来传递力量，从而实现制动的目的。

液压制动器的工作原理主要包括液压传动、制动力的产生和传递、以及制动力的调节等方面。

首先，液压制动器的工作原理涉及液压传动。

液压传动是指利用液体传递能量和动力的一种传动方式。

在液压制动器中，液压传动通过液体在密闭的管路中传递压力，从而实现制动器的工作。

当制动踏板被踩下时，液压系统中的液体被压缩，产生高压，然后通过管路传递到制动器的执行部件，施加力量来实现制动。

其次，液压制动器的工作原理还涉及制动力的产生和传递。

在液压制动器中，制动力是通过液压传动产生的，当制动踏板被踩下时，制动器内的液体被压缩，产生高压，然后通过管路传递到制动器的执行部件，施加力量来实现制动。

这种制动力的传递方式，可以实现在不同位置施加相同的制动力，从而保证了制动的均匀性和稳定性。

最后，液压制动器的工作原理还包括制动力的调节。

在液压制动器中，制动力的大小可以通过调节液压系统中的压力来实现。

通过调节液压系统中的压力，可以实现制动力的大小和施加时间的调节，从而满足不同工况下的制动需求。

总的来说，液压制动器的工作原理是基于液压传动的，通过液体的传递和压力的调节，实现制动力的产生和传递，从而实现制动器的工作。

液压制动器以其结构简单、制动效果稳定等特点，在车辆和机械设备中得到了广泛的应用。

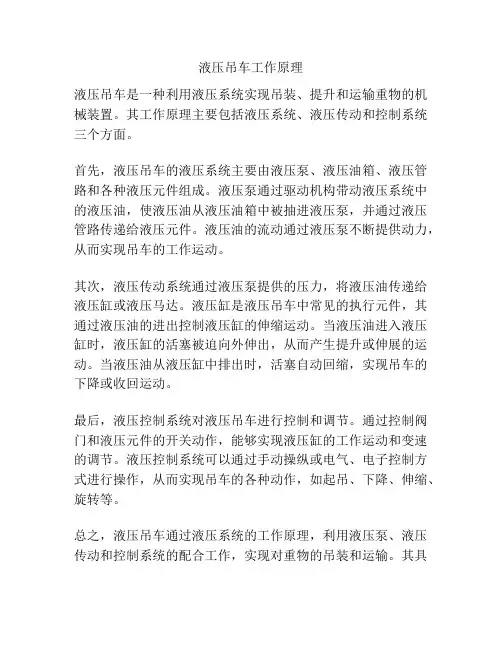

液压吊车工作原理
液压吊车是一种利用液压系统实现吊装、提升和运输重物的机械装置。

其工作原理主要包括液压系统、液压传动和控制系统三个方面。

首先，液压吊车的液压系统主要由液压泵、液压油箱、液压管路和各种液压元件组成。

液压泵通过驱动机构带动液压系统中的液压油，使液压油从液压油箱中被抽进液压泵，并通过液压管路传递给液压元件。

液压油的流动通过液压泵不断提供动力，从而实现吊车的工作运动。

其次，液压传动系统通过液压泵提供的压力，将液压油传递给液压缸或液压马达。

液压缸是液压吊车中常见的执行元件，其通过液压油的进出控制液压缸的伸缩运动。

当液压油进入液压缸时，液压缸的活塞被迫向外伸出，从而产生提升或伸展的运动。

当液压油从液压缸中排出时，活塞自动回缩，实现吊车的下降或收回运动。

最后，液压控制系统对液压吊车进行控制和调节。

通过控制阀门和液压元件的开关动作，能够实现液压缸的工作运动和变速的调节。

液压控制系统可以通过手动操纵或电气、电子控制方式进行操作，从而实现吊车的各种动作，如起吊、下降、伸缩、旋转等。

总之，液压吊车通过液压系统的工作原理，利用液压泵、液压传动和控制系统的配合工作，实现对重物的吊装和运输。

其具
有承载力大、运行平稳、操作方便等优点，广泛应用于建筑工地、港口货运等领域。
