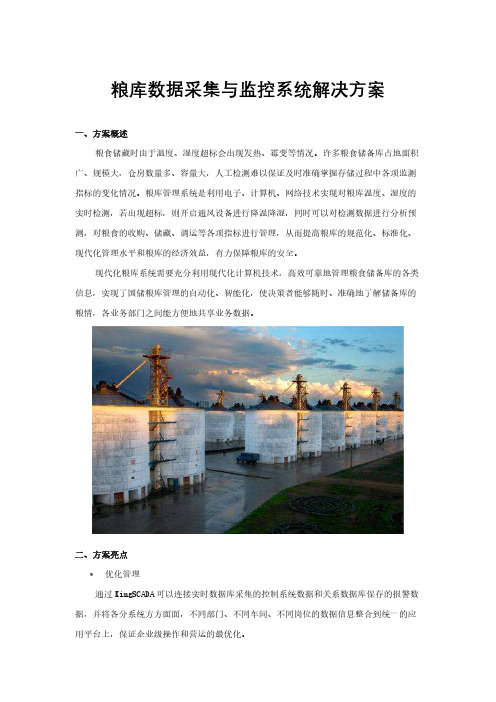

粮库数据采集与监控系统解决方案一、方案概述粮食储藏时由于温度、湿度超标会出现发热、霉变等情况。

许多粮食储备库占地面积广、规模大，仓房数量多、容量大，人工检测难以保证及时准确掌握存储过程中各项监测指标的变化情况。

粮库管理系统是利用电子、计算机、网络技术实现对粮库温度、湿度的实时检测，若出现超标，则开启通风设备进行降温降湿，同时可以对检测数据进行分析预测，对粮食的收购、储藏、调运等各项指标进行管理，从而提高粮库的规范化、标准化、现代化管理水平和粮库的经济效益，有力保障粮库的安全。

现代化粮库系统需要充分利用现代化计算机技术，高效可靠地管理粮食储备库的各类信息，实现了国储粮库管理的自动化、智能化，使决策者能够随时、准确地了解储备库的粮情，各业务部门之间能方便地共享业务数据。

二、方案亮点优化管理通过KingSCADA可以连接实时数据库采集的控制系统数据和关系数据库保存的报警数据，并将各分系统方方面面，不同部门、不同车间、不同岗位的数据信息整合到统一的应用平台上，保证企业级操作和营运的最优化。

在线检测具备检测温度、湿度、其他指标和受控设备状态的功能；具备定时巡测、实时检测的功能，可按仓显示的优点是显示图形与实际的位置对应，这样若显示某一传感器温度报警，可以快速知道它的实际位置；具备显示选择仓数据功能，巡检每一个仓，但显示结果只有选择仓，用鼠标点击可改变选择仓[7]。

粮情分析具备自动分析、判断粮食储藏状态，标示粮情异常部位和异常值的功能；具有不同日期和不同仓房粮情对比功能；具备预测粮情变化趋势的功能；数据存储与检索；具备粮情数据存储、历史数据查询和网络共享功能；具备粮情数据表格与图形等方式显示的功能；具备粮情数据表格与图形等方式的打印功能。

自动报警具备人工设定温度和湿度报警限值和超限报警功能；具备根据LS／T 1211和LS／T 1202等储粮技术要求进行分析的自动报警功能。

智能控制具备根据LS／T 1211和LS／T 1202等储粮技术要求和相应的分析结果，对系统受控设备进行实时控制的功能。

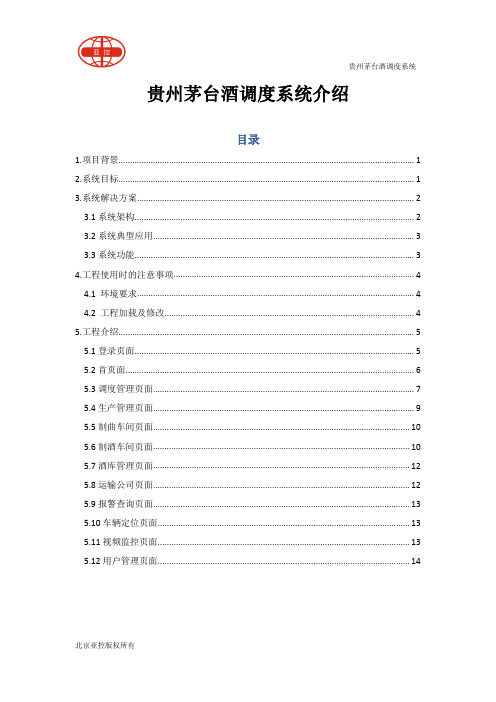

贵州茅台酒调度系统介绍目录1.项目背景 (1)2.系统目标 (1)3.系统解决方案 (2)3.1系统架构 (2)3.2系统典型应用 (3)3.3系统功能 (3)4.工程使用时的注意事项 (4)4.1环境要求 (4)4.2工程加载及修改 (4)5.工程介绍 (5)5.1登录页面 (5)5.2首页面 (6)5.3调度管理页面 (7)5.4生产管理页面 (9)5.5制曲车间页面 (10)5.6制酒车间页面 (10)5.7酒库管理页面 (12)5.8运输公司页面 (12)5.9报警查询页面 (13)5.10车辆定位页面 (13)5.11视频监控页面 (13)5.12用户管理页面 (14)1.系统概述酒厂以前的生产、管理方法是在每个生产年度初和生产轮次初制定一个大体的磨曲、供曲计划和制酒、交酒计划。

计划下发给各个制曲车间、制酒车间和酒库管理部门等单位后，具体每天的详细磨曲、供曲和制酒、交酒计划由对应的生产单位自己协调配合，生产管理部门不再详细管理他们每天的生产计划，后期的主要工作是对各个车间和部门提交上来的数据进行汇总整理。

由于现在的生产管理部门对各个生产车间没有一个统一、完整的调度管理系统，只是指定一个大致的生产计划，所以经常造成曲粉在某个生产轮次中生产过剩或在某天供给不够的情况；多个制酒车间同时去酒库交酒造成交酒车在酒库门前堆积、酒库收酒人员忙不过来的情况；生产数据汇总麻烦、不完整等情况。

这些情况造成了酒厂制酒生产资源浪费、生产效率低下、管理和生产脱节等问题。

2.系统目标为达到更加合理的生产和科学规范的管理，所以酒厂想通过本自动化调度系统实现如下调度、管理目标：1、每个生产年度和生产轮次初生成管理部能够编制和下达曲粉生产任务给各个制曲车间，各制曲车间能够通过本系统查看自己的生产目标；2、每个生产年度和生产轮次初生成管理部能够编制和下达基酒生产任务给各制酒车间，各制酒车间能够通过本系统查看自己的生产目标；3、每个生产轮次初生产管理部能够编制和下达交酒时间作业计划表给各制酒车间和酒库管理部门，制酒车间和酒库管理部门能够查询本轮次的交酒计划。

KingSCADA 初级教程目录第一章概述 (1)KingSCADA3.0软件结构 (1)KingSCADA3.0软硬件环境 (1)KingSCADA3.0与外部设备 (2)培训工程简介 (2)第二章新建工程 (3)概述 (3)工程开发步骤 (3)第一节认识工程开发环境（KingMake） (3)第二节创建新的工程 (4)第三章建立硬件系统及变量 (8)第一节建立硬件系统 (8)第二节定义变量 (15)第四章绘制现场画面 (28)第一节认识图形编辑器 (28)第二节制作精灵图 (35)第三节制作图形模型 (43)第四节制作现场流程图 (54)第五章动画连接与脚本程序 (59)第一节基本动画连接 (59)第二节脚本程序 (65)第六章报警与事件 (68)第一节报警记录及输出 (68)第二节事件记录及输出 (79)第七章趋势曲线 (81)概述 (81)第一节定义变量的记录属性 (81)第二节趋势曲线图素 (81)第三节趋势曲线方法 (85)第八章与数据库连接 (88)第一节创建数据源及数据库 (88)第二节创建表格模板及记录体 (89)第三节对数据库的操作 (91)第九章 工程安全和用户管理 (96)概述 (96)第一节用户管理 (96)用户登录与注销 (100)动态修改用户 (100)设置对象的安全属性 (101)第二节工程加密 (102)第十章 冗余系统 (103)概述 (103)第一节双机热备 (103)第二节双网络冗余 (107)第三节双设备冗余 (108)第四节双IOserver冗余 (112)第十一章 报表系统 (117)概述 (117)第一节报表配置 (117)第二节实时数据报表 (121)第三节历史数据报表 (124)第十二章 网络配置以及web发布 (127)概述 (127)第一节网络配置 (128)第二节web发布 (133)概述 (133)第一章概述本章内容KingSCADA3.0软件结构KingSCADA3.0软硬件环境KingSCADA3.0与外部设备KingSCADA3.0软件结构KingScada3.0是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

第八章与数据库连接本章内容创建数据源及数据库创建表格模板创建记录体对数据库的操作概述本章我们将讲解如何将阀门的状态变化记录到数据库中并进行查询。

数据库我们选择Access数据库，记录的内容包括：日期、时间、阀门描述、阀门状态四个字段。

我们利用KingSCADA3.1的SQL访问功能来实现。

KingSCADA3.1 SQL访问功能主要实现KingSCADA3.1和其他外部数据库（通过ODBC访问接口）之间的数据传输，它包括SQL访问管理器和相关的SQL函数。

SQL访问管理器用来建立数据库字段和组态王变量之间的联系，包括“表格模板”和“记录体”两部分。

通过表格模板在数据库表中建立相应的数据表；通过记录体建立数据库字段和组态王变量之间的联系。

同时允许组态王通过记录体直接操作数据库中的数据。

第一节创建数据源及数据库首先外建一个数据库，这里我们选用Access数据库（路径：d:\培训，数据库名为：mydb.mdb）。

然后，用Windows控制面板中自带的ODBC Data Sources (32bit)管理工具新建一个Microsoft Access Driver(*.mdb)驱动的数据源，名为：mine，然后配置该数据源，指向刚才建立的Access数据库（即mydb.mdb），如图8-1所示：图8-1ODBC数据源的建立第二节创建表格模板及记录体创建表格模板表格模板是在数据库表中创建数据表的模板，利用此模板在数据库中创建我们需要的数据表。

第一步：在KingSCADA3.1开发环境树型目录中选择“通用数据源”→“表格模板”选型，在右侧内容显示区中单击“新建”按钮，在弹出的创建表格模板对话框中建立四个字段，如图8-2所示：图8-2创建表格模板对话框四个字段的数据类型都为字符串/文本类型。

第二步：单击“确认”按钮完成表格模板的创建。

建立表格模板的目的是定义数据库格式，在后面用到SQLCreatTable（）函数时以此格式在Access 数据库中自动建立表格。

目录第四章绘制现场画面 (2)第一节认识图形编辑器 (2)第二节制作精灵图 (8)第三节制作图形模型 (16)第四节制作现场流程图 (25)第五章动画连接与脚本程序 (29)第一节基本动画连接 (30)第二节脚本程序 (36)第六章报警与事件 (38)第一节报警记录及输出 (38)第二节事件记录及输出 (38)第八章趋势曲线 (38)概述 (38)第一节定义变量的记录属性 (38)第二节趋势曲线图素 (38)第三节趋势曲线方法 (38)第八章与数据库连接 (38)第一节创建数据源及数据库 (38)第二节创建表格模板及记录体 (38)第三节对数据库的操作 (38)第九章工程安全和用户管理 (38)概述 (38)第一节用户管理 (38)用户登录与注销 (38)动态修改用户 (38)设置对象的安全属性 (38)第二节工程加密 (38)第四章 绘制现场画面本章内容认识图形编辑器 制作精灵图 制作图形模型制作现场画面第一节 认识图形编辑器在本章我们将利用KingSCADA3.1强大的绘图工具来制作现场的流程画面，画面的组成包括管道、阀门、水泵、反应釜、储藏罐等等。

在制作过程中我们还会用到图库精灵、图形模型等功能。

KingSCADA3.1图形编辑器中即绘制现场的画面，包括监控画面、趋势画面、报警画面、现场流程图等，还可以为画面中的图素设置连接动画，编写按钮的控制程序等等。

图形编辑器为您提供了强大的绘图工具，不仅提供了基本绘图工具、扩展绘图工具、Windows UI 绘图工具还提供了精灵图库，大大提高了工程开发的效率。

启动图形编辑器的方法如下：在KingSCADA3.1工程开发环境（KingMake ）中单击“编辑”菜单中的“图形系统”命令，即可弹出画面编辑器，如图4-1所示：图4-1画面编辑器画面编辑器包括：菜单栏、工具栏、工具箱、编辑界面、动画连接窗口、内容窗口、对象浏览窗口、属性配置窗口。

图形系统的绘图工具：图形系统的绘图工具有三部分组成：基本工具、扩展工具和Windows UI。

国内一流的Kingscada3.1 工控组态软件：➢适用于所有工业领域，支持中、英、日等多种语言。

➢用户组和用户由服务器的性能决定，无上限限制➢最多支持32000*32000象素的图形显示，包括平移、缩放等，可实现无失真无级缩放➢历史数据吞吐量最快2万/秒➢图形设计器支持模型技术及逼真的图库，完全可以在线改变组态数据➢一个服务器最多为128个与之相连的客户机提供过程数据、归档数据、消息、画面和报表➢最多可部署128个服务器，客户机只需最小的授权➢可并行运行两个相连的服务器，当两个服务器中的一个出现故障时，第二个服务器承担整个系统的控制任务➢使用Web服务器软件，能通过互联网、内部网或局域网远程监测和监控自动化系统，并最多可联接128个客户机同时进行远程操作和监视Kingscada3.1 组态工业控制软件的特色：(1).Kingscada3.1 拥有集成的开发环境◆最大程度的便利了工程项目管理◆IDE platform同时可开发多个工程，并进行资源共享(2).功能模块化，独立的数据采集◆在线/离线编辑◆提供与最流行的硬件通讯的驱动程序◆高效采集◆可靠性性能监视(3).可视化图形开发环境◆便利的开发工具◆面向对象的开发模式◆丰富的图素对象◆各种配置面板(4).创新提出模型概念◆构建模型，无限复用◆传播特性，提高开发效率◆统一标准，积累企业财富(5).故障诊断，展现数据状态于图形◆诊断故障类型包括：●配置错误(Configuration)●通讯错误(Communication)●坏数据(BadData)◆动画连接展示故障◆对象属性展现故障(6).开放式接口◆支持ActiveX Control、OPC、DDE、API◆报警数据、历史数据均可以被第三方软件访问◆轻松的将SCADA数据与其他系统进行整合(7). 稳健的系统，安全生产的保障◆数据冗余：支持实时数据、报警数据、历史数据、IOServer冗余◆数据完整性：实时数据同步、故障后数据恢复◆具有冗余状态探测通道◆通过配置专用网卡或专用串口通道，保证系统状态能够进行及时快速侦测并快速实现主机与冗余机切换(8).Web发布◆无需转换进行Web发布，构建B/S架构，帮助企业建立门户网站Kingscada3.1—信息处理及展示平台Kingscada3.1以强大的图形曲线报警功能、模型复用、灵活简单易用的组态配置、丰富的图库、强大的安全机制、丰富的数据接口、完美的数据展示构建稳健、灵活、可靠的系统、并具有良好的开放性,能够最大限度的帮助用户搭建智能化信息化平台。

机房监控SCADA 系统方案机房监控 SCADA 系统解决方案目录1、概述 (4)1.1 背景介绍 (4)1.2 机房监控系统目标 (4)1.3 实现的功能 (5)2、机房监控内容 (6)2.1 环境系统 (6)2.2 动力设备监控 (7)2.3 消防系统监控 (8)2.4 安防系统监控 (8)2.5 网络监控 (8)2.6 多个机房远程集控 (9)3、系统总体方案设计 (10)3.1 系统总体方案 (10)3.2 机房监控 SCADA 系统数据采集 (11)3.2.1 服务中心数据采集系统 (11)3.2.2 数据采集性能特点 (11)3.3 数据存储 (12)3.3.1 工业实时数据库 (12)3.3.2 工业实时数据库的介绍 (12)3.3.3 为什么选择实时数据库 (12)3.3.4KingHistorian性能指标： (12)3.4 计算引擎 KingCalculation (13)3.5 数据展示功能 (14)3.5.1数据展示平台KingScada (14)3.5.2 大画面与无极缩放功能 (15)3.6 多种客户端浏览方式 (15)3.6.1Web 发布 (15)3.6.2 KingMobile 移动客户端（定制） (16)4、系统功能设计 (17)4.1 项目导航 (17)4.2 用户管理 (18)4.3 机房监控系统画面 (18)4.4 历史 / 实时数据列表 (22)4.5 日常报警处理 (22)4.6 报表检索 (23)4.7 曲线分析 (24)4.8 WEB 发布 (25)4.9 手机监控功能（定制） (26)5、系统配置 (27)5.1 软件清单 (27)6、典型成功案例介绍 (28)6.1 中国银行西藏分行中心机房环境监控系统 (28)1、项目背景 (28)2、项目目标 (28)3、系统架构 (29)4、功能介绍 (29)5、项目总结 (35)1、概述1.1 背景介绍随着信息、网络技术的发展，计算机、网络及通信设备数量与日俱增，现代化的中心机房、 IDC 等已成为各个单位业务管理的核心场所，而且这种规模越来越大。

SCADA WEB发布概述一个KingSCADA Server工程开发完成后只在1台服务器（最多2台，如果有冗余）上运行，但是，KingSCADA客户机不仅数量众多，而且分布在不同的监控地点，所以KingSCADA客户机客户端软件和工程的安装、维护与升级工作量较大。

为了减轻用户安装和维护客户机的工作量，降低KingSCADA的使用维护成本，我们为用户提供了一种能统一管理、自动部署KingSCADA客户机客户端软件和工程的技术手段，即基于B/S架构的Web化集中管理技术。

Web化是指将KingSCADA Client工程和客户机软件以网页程序形式存放在网络的Web服务器上，各客户机只须运行本机自带的网页浏览器软件，浏览Web服务器上的网页文件，网页文件里的下载插件即可将网站上的Client工程包和客户机软件自动下载，安装，并自动加载客户端运行。

为此，我们提供一个客户端打包和发布工具ClientPack和一个下载插件KxClientDownload.ocx。

ClientPack的主要功能：①帮助用户将客户机软件和工程打包。

②创建一个嵌有下载插件、设置了下载插件各种属性的示例网页文件③创建一个包含有示例网页文件的能下载和运行客户机软件和工程包的网站程序。

③将网站程序部署到指定Web服务器某站点上。

KxClientDownload.ocx是一种会随着IE浏览器的启动自动执行的程序.，当用户浏览到嵌有下载插件的Web站点网页时，下载插件会自动完成从Web网站下载、安装客户端软件和客户端工程，并加载客户端运行组件和工程的一系列工作。

令外，KxClientDownload.ocx还可以作为第三方软件中的控件使用，用来加载其它的ocx控件或WEB 网址，关于该控件的属性和事件将会在该章的最后进行讲解。

要实现SCADA WEB发布，最简单的架构是一个服务器工程一个客户端工程，其中服务器端工程是web发布后各个画面上变量数据来源，客户端工程是web发布中画面上各个图素来源（简单来说，就是画面上数字变化随着服务器端的变化而变化，而画面上图素是跟客户端工程的）首先，我们先做好一个服务器工程（Server project）,本文档以SCADA demo为例服务器配置1.KingSCADA开发系统树型目录区中选择“网络配置”→“本服务器设置”选项并双击，弹出网络配置对话框，对话框设置如图所示，如图12-1图1网络参数设置2再对服务器端进行配置图2服务器端配置配置完成之后将此工程所在的文件夹设置为完全共享客户端配置在另一台机器上新建一个工程，在解决方案后面选择Client Project，如下图所示图3 scada客户端工程建立把server工程里的画面和图形模型拷贝到client客户工程；把server工程中GraphyModel文件夹、Picture文件夹、PictureDepends.db、GraphyModelDepends.db文件和文件夹拷贝到Client工程里。

KingSCADA3.1公网（跨网关）Web发布配置说明文档此文档由北京亚控公司提供，仅作为亚控内部交流学习的参考。

目录1.查看服务所用端口 (1)2. 用ServerAgentMapTool配置映射信息 (1)3. 客户端工程打包及Web化过程 (4)4. 通过网关（路由器）将服务器ip地址映射到公网。

(7)SCADA要实现公网的web发布需要完成以下三个步骤：步骤1：查看服务所用端口；步骤2：用ServerAgentMapTool配置映射信息；步骤3：通过网关（路由器）将服务器ip地址映射到公网。

1.查看服务所用端口在服务器端的SCADA开发系统中，单击菜单栏的“工具－端口检测”选项，弹出“端口检测”对话框，如下图1所示：图1端口检测上面的对话框中列出服务端使用的所有端口信息，所用端口可分为三大类：实时数据、报警库和历史库。

用户需要将所有端口用代理服务器映射出去。

2. 用ServerAgentMapTool配置映射信息在SCADA安装路径下的bin文件夹中找到ServerAgentMapTool可执行文件并双击，弹出ServerAgentMapTool主界面，如下图2所示。

图2 ServerAgentMapTool主界面框中找到要进行web发布的客户端工程，如下图3所示。

图3 加载映射信息文件选择“启用代理”选项，在映射信息配置中输入信息名称、服务器IP和端口、代理服务器IP和端口，其中，服务器端口为在图1中检测到的端口，代理服务器IP应为路由器端外网的IP地址，名称可随意定义，但不能重复。

图4 配置映射信息单击图4的“添加”按钮将该映射信息添加到映射信息列表中，如此反复，直到将服务端使用的所有端口添加完毕为止。

图5 添加映射信息上图5中，服务器工程（即web客户端工程所指定的服务器工程）所在的电脑的内网IP地址为：172.16.1.129，映射到公网的IP地址（代理服务器IP地址）为：119.161.170.190，7个端口一一对应，例如：服务器端口：6800，映射到代理服务器端口也是：6800。

资料范本
本资料为word版本，可以直接编辑和打印，感谢您的下载
组态王外网web发布
地点：__________________
时间：__________________
说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容
1.上面为基本的web发布设置
2.这个是发布机器上面的画面
3.上面两个图是公共网络（外网里的）web发布浏览。

不显示数据，但是有画面。

4.上面两个图是局域网里（内网）发布的图片，可以打开web发布的页面也可以正常看到数据
5.上面是路由器做的556端口映射
6.防火墙开放556端口。
