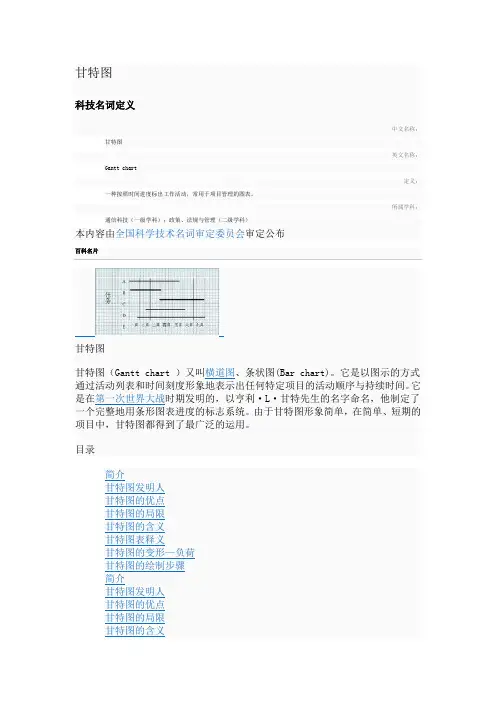

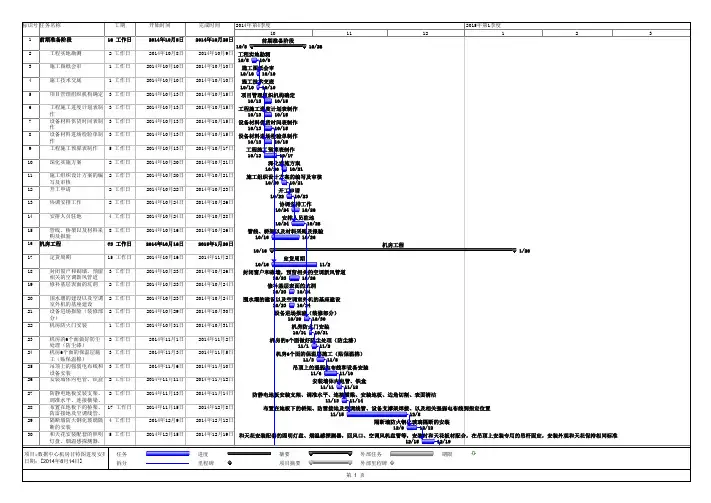

多工期甘特图(工程施工进度表)

甘特图科技名词定义中文名称：甘特图英文名称：Gantt chart定义：一种按照时间进度标出工作活动，常用于项目管理的图表。

所属学科：通信科技（一级学科）；政策、法规与管理（二级学科）本内容由全国科学技术名词审定委员会审定公布甘特图甘特图（Gantt chart ）又叫横道图、条状图(Bar chart)。

它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。

由于甘特图形象简单，在简单、短期的项目中，甘特图都得到了最广泛的运用。

目录展开编辑本段简介甘特图（Gantt chart）是在20世纪初由亨利.甘特开发的。

它基本上是一种线条图，横轴表示时间，纵轴表示要安排的活动，线条表示在整个期间上计划的和实际的活动完成情况。

甘特图直观地表明任务计划在什么时候进行，以及实际进展与计划要求的对比。

甘特图是对简单项目进行计划与排序的一种常用工具。

用于解决负荷和排序问题时较为直观，它能使管理者先为项目各项活动做好进度安排，然后再随着时间的推移，对比计划进度与实际进度，进行监控工作。

调整注意力到最需要加快速度的地方，使整个项目按期完成。

甘特图是基于作业排序的目的，将活动与时间联系起来的最早尝试之一，该图能帮助企业描述对诸如工作中心、超时工作等资源的使用图。

当用于负荷时，甘特图可以显示几个部门、机器或设备的运行和闲置情况。

这表示了该系统的有关工作负荷状况，这样可使管理人员了解何种调整是恰当的。

例如，当某一工作中心处于超负荷状态时，则低负荷工作中心的员工可临时转移到该工作中心以增加其劳动力，或者，在制品存货可在不同工作中心进行加工，则高负荷工作中心的部分工作可移到低负荷工作中心完成，多功能的设备也可在各中心之间转移。

但甘特负荷图有一些重要的局限性，它不能解释生产变动如意料不到的机器故障及人工错误所形成的返工等。

甘特图科技名词定义中文名称：甘特图英文名称：Gantt chart 定义：一种按照时间进度标出工作活动，常用于项目管理的图表。

应用学科：通信科技（一级学科）；政策、法规与管理（二级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片甘特图甘特图（Gantt chart ）又叫横道图、条状图(Bar chart)。

它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。

甘特图内在思想简单，基本是一条线条图，横轴表示时间，纵轴表示活动（项目），线条表示在整个期间上计划和实际的活动完成情况。

它直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。

管理者由此极为便利地弄清一项任务（项目）还剩下哪些工作要做，并可评估工作进度。

目录简介发明人优点局限含义图表释义变形—负荷绘制步骤应用范围简介发明人优点局限含义图表释义变形—负荷绘制步骤应用范围展开编辑本段简介甘特图是基于作业排序的目的，将活动与时间联系起来的最早尝试之一，该图能帮助企业描述对诸如工作中心、超时工作等资源的使用图。

当用于负荷时，甘特图可以显示几个部门、机器或设备的运行和闲置情况。

这表示了该系统的有关工作负荷状况，这样可使管理人员了解何种调整是恰当的。

例如，当某一工作中心处于超负荷状态时，则低负荷工作中心的员工可临时转移到该工作中心以增加其劳动力，或者，在制品存货可在不同工作中心进行加工，则高负荷工作中心的部分工作可移到低负荷工作中心完成，多功能的设备也可在各中心之间转移。

但甘特负荷图有一些重要的局限性，它不能解释生产变动如意料不到的机器故障及人工错误所形成的返工等。

甘特排程图可用于检查工作完成进度。

它表明哪件工作如期完成，哪件工作提前完成或延期完成。

在实践中还可发现甘特图的多种用途。

科技名词定义中文名称：甘特图英文名称：Gantt chart定义：一种按照时间进度标出工作活动，常用于项目管理的图表。

所属学科：通信科技（一级学科）；政策、法规与管理（二级学科）本内容由全国科学技术名词审定委员会审定公布百科名片甘特图甘特图（Gantt chart ）又叫横道图、条状图(Bar chart)。

它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。

由于甘特图形象简单，在简单、短期的项目中，甘特图都得到了最广泛的运用。

目录简介甘特图发明人甘特图的优点甘特图的局限甘特图的含义甘特图表释义甘特图的变形—负荷甘特图的绘制步骤展开简介甘特图（Gantt chart）是在20世纪初由亨利.甘特开发的。

它基本上是一种线条图，横轴表示时间，纵轴表示要安排的活动，线条表示在整个期间上计划的和实际的活动完成情况。

甘特图直观地表明任务计划在什么时候进行，以及实际进展与计划要求的对比。

甘特图是对简单项目进行计划与排序的一种常用工具。

用于解决负荷和排序问题时较为直观，它能使管理者先为项目各项活动做好进度安排，然后再随着时间的推移，对比计划进度与实际进度，进行监控工作。

调整注意力到最需要加快速度的地方，使整个项目按期完成。

甘特图是基于作业排序的目的，将活动与时间联系起来的最早尝试之一，该图能帮助企业描述对诸如工作中心、超时工作等资源的使用图。

当用于负荷时，甘特图可以显示几个部门、机器或设备的运行和闲置情况。

这表示了该系统的有关工作负荷状况，这样可使管理人员了解何种调整是恰当的。

例如，当某一工作中心处于超负荷状态时，则低负荷工作中心的员工可临时转移到该工作中心以增加其劳动力，或者，在制品存货可在不同工作中心进行加工，则高负荷工作中心的部分工作可移到低负荷工作中心完成，多功能的设备也可在各中心之间转移。

5C30钢筋混凝土承台m3310.56C40钢筋混凝土盖梁m3209.57C30钢筋混凝土台帽m366.78C40钢筋混凝土墩柱m385.099C25片石混凝土台身m31488.5610C25片石混凝土基础m3905.1611C50主梁板钢筋砼m32680.612C30混凝土防撞护栏m353.7614C40混凝土抗震挡块、垫石、楔块m3 4.815铺装层m2360016C30混凝土桥头搭板m384.1617C20砼搭板垫层m315.218搭板水泥稳定碎石基层 20cm m2280.5519防撞栏杆m 64020盆式橡胶支座个2021桥面伸缩装置80型m 4822仿青条石饰面m2423.224预制砼后张法预应力钢绞线t 106.516（三） K25+640跨线桥1挖基坑土方m36362桥台回填砂卵石m3302.963人工挖孔桩Φ1800m 206C30预制混凝土人行道板m39.037C40混凝土墩柱m314.728人行道块料铺设m21179人行道栏杆m 5010C30混凝土台帽m325.211C25片石混凝土台身m3612.4812C25片石混凝土基础m3368.2213C15砼垫层m321.2514C40主梁板砼m3275.4115C30混凝土防撞护栏m319.2216C50钢纤维混凝土m3 1.5817C40混凝土垫石、楔块m30.5518C30混凝土防震挡块m311.4219铺装层m228020C30混凝土桥头搭板m325.221C20搭板砼垫层m3 5.0422搭板水泥稳定碎石基层 20cm m28423防撞栏杆m 10024盆式橡胶支座个6C3m3925桥面伸缩装置40型m 2026级配碎石反滤层m379.5627仿青条石饰面m2207.48洛阳路桥建设集团公司绵阳市二环路十五合同段项目部 工程部制。

第九节箭条图（甘特图和网络图）箭条图又叫矢线图，是用网络的形式来安排一项工程（产品）的日历进度，说明其作业之间的关系，以期高效率管理进度的一种方法。

其用途主要是用来安排工程、事项的日历进度，尤其是较复杂的进度。

箭条图有甘特图和网络图两种。

甘特图具有形象、直观、简明、易懂、作图简单的优点，但是在某些方面不适应大规模生产施工和工程计划的需要。

一是不能在图上清晰和严密地显示多项工作之间的相互关联、互为条件、互为因果的依存关系，以及在时间上的先行和后续的衔接关系；二是不能从保证工作的进度、工期上，找出关键作业和路线；三是不宜对工期的缩短和资源的利用进行优化；四是不适应使用计算机编制、修改和控制计划。

2.网络图。

为克服甘特图的不足，于是创造了一种多功能的制定和管理计划的网络计划技图1.9-2 根据图1.9-1绘制的网络图二、网络图及其用途网络图又称网络计划技术，它是安排和编制最佳日程计划，有效实施进度管理的一种科学管理方法。

其用途主要有：１２1.制定详细的实施计划；2.可以在计划阶段对方案进行仔细推敲，从而保证计划的严密性；3.进入计划实施阶段后，对于情况的变化和计划的变更都可以作适当的调整；4.能够具体而迅速地了解某项工作延误对总体工作的影响，从而及早采取措施，计划规模越大，越能反映出该方法的作用。

三、网络图的绘制规则1.符号及含义。

方向、时序和编号是网络图的三要素，网络图的结构和表示方法如下：⑴作业名称或代号，一般标注在箭条的上面或左边。

⑵节点和编号。

节点表示作业的开始和/编号表示工序的顺序，且只能由小指向大； ⑶矢线。

表示具体的作业、工作任务。

箭尾的节点表示本作业的开始，箭头的节点表示本作业的结束和/或下一作业的开始；实矢线表示确实存在的作业，而虚矢线表示虚拟工序（实际不存在的），只表示作业间的相互关系。

⑷作业时间。

表示作业需要的时间，一般标在矢线下面或右边。

⑸粗实线。

表示工时无法压缩工序的路线，是整个工程的关键作业路线。

如何使用甘特图软件制作工期计划表？
导语：
做项目施工组织时，对施工工期的合理调整是必不可少的一步。

那么，要怎样才能快速又有序的做一个漂亮的工期计划表呢？简单说来只要有一款专业又好用的软件就行了，那么什么软件可以快速制作出专业的工期计划表呢？一起来看看吧。

免费获取甘特图软件：/project/gantt/
如何用Edraw Project做工期计划表？
1.前期设置。

打开Edraw Project软件，新建进入项目编辑界面。

点击【选项】，对工期计划表进行一些设置，比如：工作日的勾选、日期格式、主次单位、每天的开始及结束时间等。

2.添加任务。

任务添加后，对任务进行命名及相应设置。

假设第一道工序是平整场地，工期为五天，确定开工时间为9月3日。

则如下图所示：
任务的信息设置除了任务栏可设置，还可以在软件的右侧的面板中进行设置。

3.继续添加任务，安排工期。

若第二道工序为基槽开挖，工期为5天，但需在第一项任务完成后开始，那么可以对任务进行工期设置后，将二者进行一个关系链接。

温馨提示：
可以用以下两种方式给任务之间添加关联：
方法1：在右侧任务进度条那，选中某个任务的进度，长按鼠标左键，拖住不松手，将鼠标移动至需要关联的进度条，松开鼠标，即可完成关联；
方法2：选中两个任务，在开始菜单栏中选择：链接。

若第三项工序为支设模板，工期为4天，开始的时间为工序2的最后一天。

那么我们先把“支设模板”的工期设置为四天，如下图：
然后在甘特图区域，将时间条的开始位置拖到工序2的最后一天即可。

获取更多甘特图软件使用技巧：/software/project/。

甘特图〔Gantt chart〕是在20世纪初由亨利.甘特缔造的，它可以让使用者清晰直不雅地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具编制子来看一下它的制作过程：1.首先筹办数据，作为工程前期规划必然会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不堪荣兴！2. 在G列与H列制作已完工和未完工天数, 此中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18别离等于C16、C17、C18。

然后将D16:D18单元格格式由日期改成数值型。

至于为什么需要做这局部数据，后文有述。

目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击东西栏上的图表向导，选择“条形图〞中的“堆积条形图〞，然后直接点完成。

6. 如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列〞上按鼠标右键，选“去除〞，同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7. 拖动图表大小差不多是从19行到42行，从A列到P列〔行高和列宽为默认〕，这里趁便提一以下图表上的一些元素名称，下文会经常用到。

8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择"选项" 页11. 在 "选项" 页面上--> “分类间距处〞输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单元设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个淡色做绘较区布景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单元设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如以下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标记页--> 钩选X值 --> 确定24. 选中刚刚参加的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标记选右侧第二个 --> 确定25. 完成后，效果如以下图所示数据标记2021-7-17，没边框？，没填充颜色？您本身在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标记 --> 钩选“类别号称〞-->确定再次选中，刚加的已完工数据系列的数据标记 --> 鼠标右键 --> 数据标记格式--> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如以下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无〔如以下图所示位置〕--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理别离选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案〞页面上全部选中无 --> 确定-->去除副Y,副X轴显示完成后效果如以下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。

甘特图怎么做进度计划篇(1):超实用！六步教你制作Excel甘特图项目进度表！工具使用请大家见谅，因家里这台电脑只有WPS所以用它来演示；但是与其他Excel操作都类似（我用过Excel2003、Excel2010不同版本做项目进度表），如遇到问题欢迎随时联系我；谢谢！记得几年前第一次做项目统计时候，老板让我列一个项目时间表；我试过了很多表格，最后我选择了利用甘特图来制作项目时间表；因为它不仅美观偏亮，而且可以很直观的表明任务计划进行时间点，以及实际进展情况的对比。

领导可以很清晰的评估工作进度。

很久没用差点忘记了，前几天一位朋友问我，我才想必须要把它分享出来！下面我就举例子来说明一下，快点进入正题吧！操作步骤第一步，首先要准备数据，我这里列的比较简单（如需要你还可以添加）。

开始时间代表项目起始时期，持续时间代表项目要经历多久！选择“开始时间”一列右击鼠标，选择“设置单元格格式”；将日期调整为常规形态，如图第二步，点击鼠标选中所有数据，选择菜单栏“插入”；找到条形图—>二维条形图—>堆积条形图，点击选择即可。

第三步，为了显示方便，我们需要把时间轴调整到上面；然后调整间距。

我们点击纵轴（即任务名称列）右击鼠标选择“设置坐标轴格式”。

将“逆序列别”打钩！现在时间轴已经调整至上方了，我们还需调整中间间隔。

鼠标右击横轴（即开始时间一列），选择“设置坐标轴格式”。

最小值可以根据自己的时间表而定，坐标轴的单位就是中间间隔调整为30即可。

第四步，清除图形中蓝颜色部分；点击蓝色条形框部分，右击鼠标“设置系列选项”；设置填充色为“无填充色”。

第五步，“开始时间”一列设置为常规日期格式；此时，选中表格中“开始时间”一列，右击鼠标选择“单元格格式”。

第六步，填写标题、设置其他；可以根据自己的喜好调整边框及内填充颜色，最后效果就出来了。

今天的分享就到这里，快快动手试试吧！本文为头条号作者原创。

未经授权，不得转载。

甘特图甘特图（Gantt chart ）甘特图又叫横道图，它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。

由于甘特图形象简单，在简单、短期的项目中，甘特图都得到了最广泛的运用。

甘特图甘特图的优点：图形化概要，通用技术，易于理解；中小型项目一般不超过30项活动；有专业软件支持，无须担心复杂计算和分析。

甘特图的局限：甘特图事实上仅仅部分地反映了项目管理的三重约束（时间、成本和范围），因为它主要关注进程管理（时间）；软件的不足。

尽管能够通过项目管理软件描绘出项目活动的内在关系，但是如果关系过多，纷繁芜杂的线图必将增加甘特图的阅读难度；甘特图简介甘特图，也称为条状图(Bar chart)。

是在1917年由亨利·甘特开发的，其内在思想简单，基本是一条线条图，横轴表示时间，纵轴表示活动(项目)，线条表示在整个期间上计划和实际的活动完成情况。

它直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。

管理者由此极为便利地弄清一项任务(项目)还剩下哪些工作要做，并可评估工作是提前还是滞后，亦或正常进行。

是一种理想的控制工具。

甘特图的含义甘特图包含以下三个含义：1、以图形或表格的形式显示活动；2、现在是一种通用的显示进度的方法；3、构造时应包括实际日历天和持续时间，并且不要将周末和节假日算在进度之内。

甘特图具有简单、醒目和便于编制等特点，在企业管理工作中被广泛应用。

甘特图按反映的内容不同，可分为计划图表、负荷图表、机器闲置图表、人员闲置图表和进度表等五种形式。

甘特图表释义1、甘特图表在甘特图中，横轴方向表示时间，纵轴方向并列机器设备名称、操作人员和编号等。

图表内以线条、数字、文字代号等来表示计划(实际)所需时间，计划(实际)产量，计划(实际)开工或完工时间等。
