2018年全国各地中考物理试题电学学计算题汇编(最全)

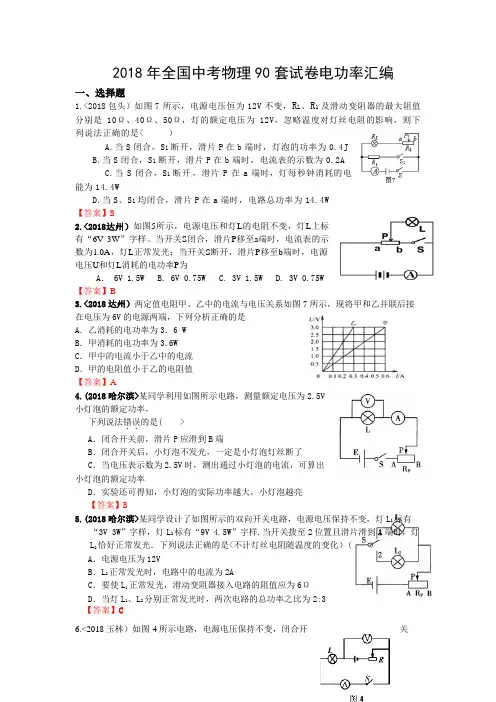

2018年全国中考物理90套试卷电功率汇编一、选择题1.<2018包头）如图7所示，电源电压恒为12V不变，R L、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是< ）A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4JB.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2AC.当S闭合，S1断开，滑片P在a端时，灯每秒钟消耗的电能为14.4WD.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W【答案】B2.<2018达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W【答案】B3.<2018达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3．6 WB．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值【答案】A4.(2018哈尔滨>某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( >A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B5.(2018哈尔滨>某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是<不计灯丝电阻随温度的变化）( ）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3【答案】C6.<2018玉林）如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大【答案】B7.<2018玉林）如图6所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

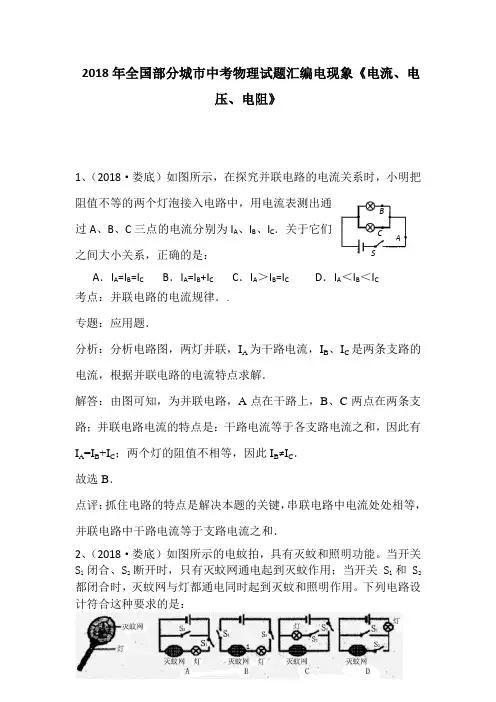

2018年全国部分城市中考物理试题汇编电现象《电流、电压、电阻》1、（2018·娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A 、B 、C 三点的电流分别为I A 、I B 、I C ．关于它们之间大小关系，正确的是： A ．I A =I B =I C B ．I A =I B +I C C ．I A ＞I B =I C D ．I A ＜I B ＜I C考点：并联电路的电流规律．.专题：应用题．分析：分析电路图，两灯并联，I A 为干路电流，I B 、I C 是两条支路的电流，根据并联电路的电流特点求解．解答：由图可知，为并联电路，A 点在干路上，B 、C 两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有I A =I B +I C ；两个灯的阻值不相等，因此I B ≠I C ．故选B ．点评：抓住电路的特点是解决本题的关键，串联电路中电流处处相等，并联电路中干路电流等于支路电流之和．2、（2018·娄底）如图所示的电蚊拍，具有灭蚊和照明功能。

当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是： B A CS考点：串、并联电路的设计．.专题：作图题；电流和电路．分析：串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．解答：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确；故选C．点评：此题主要考查的是串并联电路的特点以及开关的作用，比较简单．3、（3分）（2018•重庆）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）．．．D．考点：电路图及元件符号．.专题：电流和电路．分析：根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．解答：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D 不正确．故选B．点评：本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．4、（2分）（2018•郴州）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V考点：串联电路的电压规律．专题：电压和电阻．分析：由电路图可知，灯泡L1、L2串联，电压表测L2两端的电压，即电压表的示数为L2两端的电压；根据串联电路的电压特点求出L1两端的电压．解答：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．点评：本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．5、（2018·北京）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大考点：综合题答案：A6、（6分）（2018•郴州）（1）如图甲是一吊灯悬挂在天花板上，画出吊灯所受力的示意图；（2 ）请按照图乙所示的实物图画出电路图．考点：根据实物图画电路图．专题：图像综合题．分析：（2）从电路图可知，两只灯泡串联，受一个开关控制．解答：（2）电流从正极出发，经灯泡L1、L2、开关S回负极；如图所示：点评：本题考查根据电路图连接实物图，关键是分析出电路的连接，这是电学的重点，也是难点．画电路时，先要判断电灯的连接方式，再从电源的一极画起．7、（3分）（2018•武汉）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）．．C．．考点：电路图设计．.专题：电流和电路．分析：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，可知车尾的一盏刹车指示灯由两个开关控制；而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明车尾转向指示灯由两个开关分别控制；然后根据并联电路电流有多条通路，各支路互不影响分析即可．解答：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；汽车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有B选项符合题意．故选B．点评：此题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．8、（2018•遂宁）验电器是根据同种电荷相互排斥的原理制成的。

2018年中考物理备考之电学计算题附答案（42题）一、计算题（共42题）1.（2016?广西）如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0.6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2.（2013?钦州）小刚家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数，请根据图表信息解答下列问题：用电器电视机电水壶额定电压220V 220V额定功率150W 1000W（1）小刚家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗了多少电能？（2）电水壶正常工作时，若有16%的能量损失，则将1kg的水从20℃加热到100℃需要多少时间？（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在100s内转了27转，那么这时电水壶的实际功率是多少？3.（2013?梧州）图甲是一个电器设备内部的部分电路，A、B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B 是一种由特殊金属制成的可变电阻，a、b、c是它三个外露的接线柱．当把图甲的a、b分别与图乙电路的a′、b′接线柱连接，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为6V和0.2A，图乙中滑动变阻器的最大电阻为20Ω．问：（1）电阻A的阻值是多少？（2）电源的电压是多少？（3）当接线柱a与a′连接，b、c同时与b′连接时，测得多组电压与电流值，并绘制成如图丙的曲线图象，调节滑动变阻器的滑片，使电阻A的实际功率为 2.7W，此时电阻B消耗的实际功率是多少？4.（2016?江西）如图甲所示，是一则公益广告，浓浓的孝心透着社会主义核心价值观．小明的爷爷网购了一台电热足浴器，其铭牌的部分参数如图乙（甲部分）所示，电热足浴器某次正常工作时控制面板显示如图乙（乙部分）所示，求：①此时足浴器的工作电流．（计算结果保留一位小数）②足浴器装入最大容量初温为22°的水，当水温达到控制面板上显示的温度时水所吸收的热量．③上述加热过程耗时16min，该足浴器的热电效率．5.（2014?防城港）如图所示，电源电压保持不变，小灯泡L标有“6V3W”的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω．当S闭合，S1、S2都断开时，滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W．求：（1）小灯泡正常工作的电流．（2）小灯泡的电阻．（3）电源电压．（4）当开关S、S1、S2都闭合时，电路消耗总功率的最小值．6.如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω　0.5A”字样．求：①当电路中电流最小时，1min内电流通过电阻R0做的功．②为了保证电路安全，滑动变阻器R接入电路的最小阻值.7.（2014?河池）利用风能和太阳能发电是开发新能源常用的两种方式．某种路灯装置如图甲所示，其电路原理图如图乙所示．S2为光控开关，当路面亮度足够时，触片与触点a接触，发电装置给蓄电池充电；当路面亮度不足时，触片与触点b接触，路灯亮．S1是时控开关，L1、L2均为LED节能灯，L1为“24V48W”，平均每天正常工作5h，L2为“24V24W”，平均每天正常工作10h．D1、D2均为二极管，它们有单向导电性．风力发电机发电功率随风速变化如下表所示；太阳能电池板的面积为 1.5m2，每平方米平均收集的功率为1kW，太阳能电池板光电转化效率为40%．问：平均风速（m/s） 2 3 4 5 6发电功率（W）100 200 300 400 480（1）路灯正常工作时电路中的最大电流是多少？（2）若路灯安装处某天平均风速为3m/s的时间有4h，平均风速为5m/s的时间有1h，其余时间无风，则风力发电机该天发出的电能是多少？（3）光照8h获得的电能可供路灯正常工作多少时间？8.（2014?桂林）桂林着力打造广西风电基地，预计到“十二五”期末，全市建成的风电装机容量达到100万千瓦．如图，风力发电﹣﹣即是风轮机叶片不断受到风力的推动而转动，继而带动发电机工作输出电能．若风力发电机，每片风叶质量为6t，长为40m．下表给出了1kg空气在不同风速下速度（ν）与动能（E）的关系：（空气密度取 1.2kg/m3）动能E（J）10 20 30 40 50风速v（m/s） 2 4 6 8 10（1）当风速为6m/s时，每千克空气具有的动能是多少焦耳？（2）如果一台这样的风力发电机平均每秒可以输出 1.2×105J的电能，则1000台这样的风力发电机，一年获得的电能相当于完全燃烧多少千克的煤产生的能量？（一年工作时间按3000h计算，煤的热值为3×107J/kg）（3）当风速为10m/s时，若风力发电机风轮正面迎风，这台发电机每秒钟能对外提供 3.8×105J的电能，则它将风能转化为电能的效率是多少？9.（2012?广西）太阳能热水器的电脑芯片可以通过“水位水温传感器”的电阻变化来检测水位和水温变化，从而自动控制进水、加热等．某型号的太阳能热水器的“水位水温传感器”有红、蓝、白、绿四根不同颜色的引出线，其内部结构示意图如图1，其中的水位传感器利用不纯净的水能导电的性质来工作．问：（1）当水箱内的水面由图1的C处降低到D处时，红、蓝两线间的电阻变化了多少kΩ？（四个电阻阻值都等于10kΩ，水箱内A、B、C、D、E、F、G、H均为裸露的金属触点，忽略水的电阻）；如果实际水位已经下降了，但它的显示屏总显示水是满的，那么水位传感器的故障原因是什么？（2）阴雨天时需要电辅助加热．已知加热功率为1500W，要把水箱里的150kg水从40℃加热到60℃，需要多长时间？[c水=4.2×103J/（kg?℃）；不计热损失]（3）张杨手头有一个维修师傅换下来的“水位水温传感器”，其热敏电阻还是好的，于是就想自制一个指针式热敏温度计，他设计的电路如图2所示．如果电路中电源电压等于l2V，定值电阻R0的阻值是2kΩ，上网查到这种热敏电阻的阻值随温度变化的关系如图3所示，那么，这个指针式热敏温度计的25℃温度刻度跟电压表多少伏的刻度对应？10.（2016?梧州）在如图所示的电路中，电源电压为20V且保持不变，电阻R1的阻值为30Ω，电压表的量程为0∽15V，闭合开关S后，R1两端的电压为9V．（1）电路中的电流为多少？（2）变阻器R2的电功率为多少？（3）现有阻值为10Ω、15Ω的定值电阻，标有“50Ω1A”、“100Ω0.8A“字样的滑动变阻器．①请选择定值电阻、变阻器各一个分别替换图中电路中的R1、R2，要求：电路接通时电压表的示数不能为零，在保证各电路元件都正常工作的情况下，移动变阻器滑片P的过程中，定值电阻两端电压的变化量最大．②求定值电阻两端电压的最大变化量．11.在工业生产中，经常用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R0放置在热源内，其余部分都置于热源外，这样就可以通过电流表的示数来表示热源温度．已知电源电压是9V，定值电阻R的阻值是100Ω，热敏电阻R0的阻值随温度变化的关系如图乙所示．求：甲乙已知电流表的量程为0．03A，此电路能够测量的最高温度是多少？此时该电路在100s内电流做了多少功？12.（2016?枣庄）如图甲所示是某压力测力计的电路原理示意图，图中电源电压为6V（保持不变）；定值电阻R0的规格是“520Ω0.01A”，起保护电路的作用；测力显示器是由电流表改装成的（电阻忽略不计），R是一种新型电子。

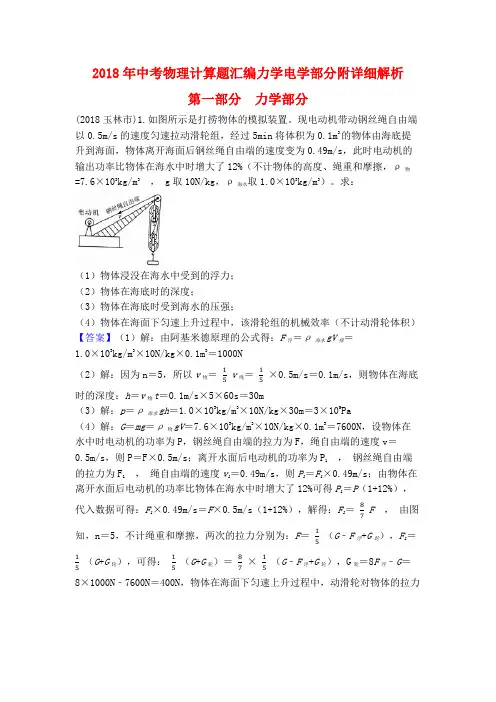

2018年中考物理计算题汇编力学电学部分附详细解析第一部分力学部分(2018玉林市)1.如图所示是打捞物体的模拟装置。

现电动机带动钢丝绳自由端以0.5m/s的速度匀速拉动滑轮组，经过5min将体积为0.1m3的物体由海底提升到海面，物体离开海面后钢丝绳自由端的速度变为0.49m/s，此时电动机的输出功率比物体在海水中时增大了12%（不计物体的高度、绳重和摩擦，ρ物=7.6×103kg/m3， g取10N/kg，ρ海水取1.0×103kg/m3）。

求：（1）物体浸没在海水中受到的浮力；（2）物体在海底时的深度；（3）物体在海底时受到海水的压强；（4）物体在海面下匀速上升过程中，该滑轮组的机械效率（不计动滑轮体积）【答案】（1）解：由阿基米德原理的公式得：F浮＝ρ海水gV排＝1.0×103kg/m3×10N/kg×0.1m3＝1000N（2）解：因为n＝5，所以v物＝15v绳＝15×0.5m/s＝0.1m/s，则物体在海底时的深度：h＝v物t＝0.1m/s×5×60s＝30m（3）解：p＝ρ海水gh＝1.0×103kg/m3×10N/kg×30m＝3×105Pa（4）解：G＝mg＝ρ物gV＝7.6×103kg/m3×10N/kg×0.1m3＝7600N，设物体在水中时电动机的功率为P，钢丝绳自由端的拉力为F，绳自由端的速度v＝0.5m/s，则P＝F×0.5m/s；离开水面后电动机的功率为P1，钢丝绳自由端的拉力为F1，绳自由端的速度v1＝0.49m/s，则P1＝F1×0.49m/s；由物体在离开水面后电动机的功率比物体在海水中时增大了12%可得P1＝P（1+12%），代入数据可得：F1×0.49m/s＝F×0.5m/s（1+12%），解得：F1＝87F，由图知，n＝5，不计绳重和摩擦，两次的拉力分别为：F＝15（G﹣F浮+G轮），F1＝1 5（G+G轮），可得：15（G+G轮）＝87× 15（G﹣F浮+G轮），G轮＝8F浮﹣G＝8×1000N﹣7600N＝400N，物体在海面下匀速上升过程中，动滑轮对物体的拉力G﹣F浮所做的功为有用功，对动滑轮重力做的功为额外功，所以η＝W有W总＝(G−F浮)(G−F浮+G动)＝7600N−1000N7600N−1000N+400N≈ 94.3%【考点】滑轮（组）的机械效率【解析】【分析】（1）利用阿基米德原理F浮=ρ海水gV排求浸没在海水中受到的浮力；（2）物体升高速度等于绳子自由端移动速度的1n，利用速度公式求物体在海底时的深度；（3）利用p=ρgh求物体在海底时受到海水的压强；（4）利用G=mg=ρgV求物体重力；设物体在水中电动机的功率为P1，钢丝绳自由端的拉力为F1， P1=F1v1；物体在离开水面后电动机的功率为P2，钢丝绳自由端的拉力为F2， P2=F2v2；而物体在离开水面后电动机的功率比物体在海水中时增大了12%，据此求F1、F2的大小关系；不计绳重和摩擦，拉力F1=1n（G-F浮+G轮），F2=1n（G+G轮），进一步求出动滑轮重力，物体在海面下匀速上升过程中，该滑轮组的机械效率η=.(2018黄冈市)2.爬梯式混凝土搅拌机(如图)是用于一般建筑工地、桥梁水电等工程的建筑机械,由搅拌部分和提升部分组成。

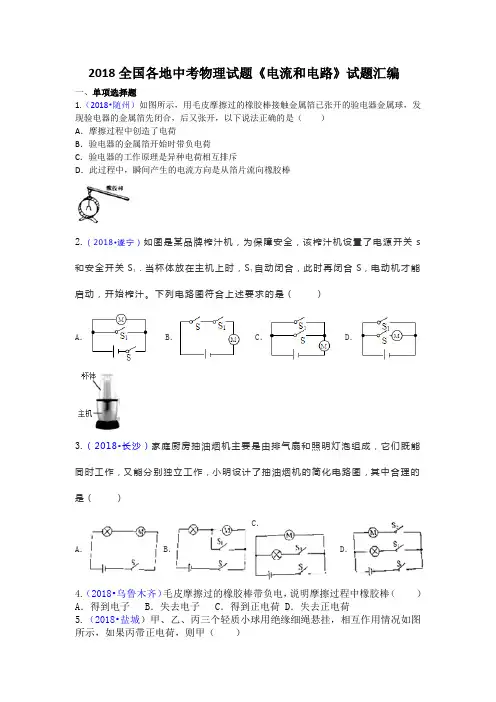

2018全国各地中考物理试题《电流和电路》试题汇编一、单项选择题1.（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒2.（2018•遂宁）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s 和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（）A．B．C．D．3.（2018•长沙）家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（）A．B．C．D．4.（2018•乌鲁木齐）毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到电子B．失去电子C．得到正电荷 D．失去正电荷5.（2018•盐城）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷6.（2018•临沂）小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。

以下简化电路符合要求的是（）A．B．C．D．7.（2018•昆明）下列说法中，正确的是（）A．物体所带的电不是正电就是负电B．带电的物体只会吸引带异种电荷的物体C．摩擦起电就是创造了电荷D．电流方向与电子定向移动方向相同8.（2018•乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。

小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。

2018年中考物理真题汇编--电功率计算及答案1、（2018•杭州）小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5Ω．为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。

已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V．计算此时：（1）通过电动机的电流；（2）电动机消耗的电功率。

解：（1）由图知，电动机M与变阻器串联，电压表测电动机M两端的电压，根据串联电路电压的规律知，变阻器的电压：U R=U﹣U M=12V﹣3V=9V；由欧姆定律可得，通过变阻器的电流：I R===1.5A；因串联电路中电流处处相等，则通过电动机的电流：I M=I R=1.5A；（2）电动机消耗的电功率：P M=U M I M=3V×1.5A=4.5W。

2．（2018•湖南）某电熨斗的电路如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成。

调温电阻R是可变电阻，其最大阻值为110Ω，温度对电阻值的影响忽略不计，则：（1）该电熨斗以最大功率工作10min消耗多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？解：（1）已知t=10min=600s，最大功率P大=440W，由P=可得，该电熨斗以最大功率工作10min消耗电能W=P大t=440W ×600s=2.64×105J；（2）当调温电阻接入电路中的电阻为0Ω时，电熨斗的功率最大，由P=可得，定值电阻R0的阻值：R0===110Ω；（3）当调温电阻接入电路中的电阻R=110Ω时，电熨斗的功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===1A，电熨斗的最小功率：P小=UI=220V×1A=220W。

答：（1）该电熨斗以最大功率工作10min消耗2.64×105J电能；（2）定值电阻R0的阻值为110Ω；（3）该电熨斗在以额定电压工作时的最小功率是220W；此时通过电熨斗的电流是1A。

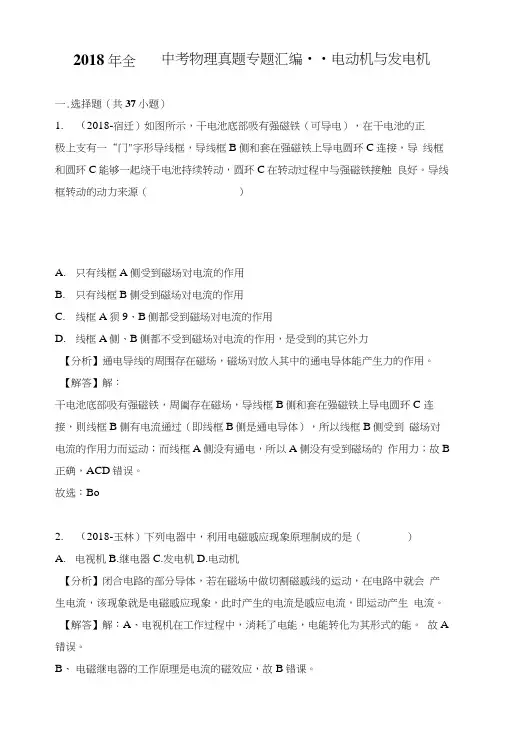

2018年全中考物理真题专题汇编••电动机与发电机一.选择题（共37小题）1.（2018-宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门"字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。

导线框转动的动力来源（）A.只有线框A侧受到磁场对电流的作用B.只有线框B侧受到磁场对电流的作用C.线框A狈9、B侧都受到磁场对电流的作用D.线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。

【解答】解：干电池底部吸有强磁铁，周阖存在磁场，导线框B侧和套在强磁铁上导电圆环C 连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B 正确，ACD错误。

故选：Bo2.（2018-玉林）下列电器中，利用电磁感应现象原理制成的是（）A.电视机B.继电器C.发电机D.电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。

【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。

故A 错误。

B、电磁继电器的工作原理是电流的磁效应，故B错课。

C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。

故C 正确。

D、电动机是利用通电导体在磁场中受力而运动的现象制成的。

故D错误。

故选：Co3.（2018-聊城）手机无线充屯方便了人们的生活，其屮电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电, 线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产牛一定的感应电流，从而将能量从发射端转移到接收端。

2018年中考物理真题汇编--电学和热学综合计算及答案1、（2018•山东）．图甲是一家用电器，有“低温”，“中温”，“高温”三档，铭牌见下表（“高温”档功率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”档。

请完成下列问题：（1）“低温”档正常工作时的电阻是多少？（2）“高温”档正常工作时的总电流是多少？（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/（kg•℃）且保持不变，用该电要器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？解：（1）闭合S1为“低温”档，R1单独接入电路，由P=可求“低温”档正常工作时的电阻是：R1===88Ω；（2）闭合S1为“低温”档，R1单独接入电路，单独闭合S2为“中温”档，高温档为S1、S2同时闭合，R1、R2并联，P高温=P低温+P中温=550W+1100W=1650W根据P=UI可得高温档时正常工作的电流：I===7.5A，（3）电暖器的“高温”档正常工作20分钟，放出的热量：W=P高温t=1650W×20×60s=1.98×106J空气吸收的热量：Q吸=ηW=50%×1.98×106J=0.99×106J由Q吸=cm△t可得，房间的空气温度升高：△t===15℃。

答：（1）“低温”档正常工作时的电阻是88Ω；（2）“高温”档正常工作时的总电流是7.5A；（3）可使此房间的空气温度升高15℃。

2、（2018•东营）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。

图乙是某品牌养生壶简化电路图。

（ρ水=1×103kg/m3，c水=4.2×103J/（kg℃），g=10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。

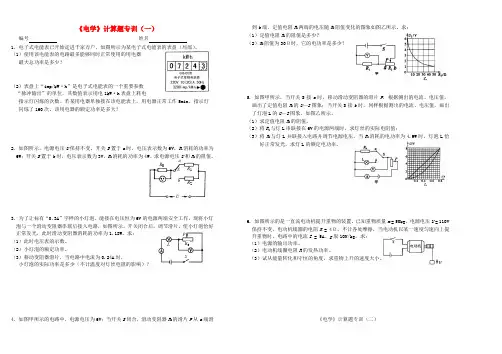

S LP R 0UVR 1 R 0R 2a bS 《电学》计算题专训（一）编号 姓名 1. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）。

（1）使用该电能表的电路最多能够同时正常使用的用电器 最大总功率是多少？（2）表盘上“imp/kW ·h ”是电子式电能表的一个重要参数 “脉冲输出”的单位，其数值表示用电1kW ·h 表盘上耗电指示灯闪烁的次数。

若某用电器单独接在该电能表上，用电器正常工作5min ，指示灯 闪烁了160次，该用电器的额定功率是多大？2. 如图所示，电源电压U 保持不变。

开关S 置于a 时，电压表示数为6V ，R 1消耗的功率为6W ；开关S 置于b 时，电压表示数为3V ，R 2消耗的功率为4W 。

求电源电压U 和R 0的阻值。

3. 为了让标有“0.3A ”字样的小灯泡，能接在电压恒为6V 的电源两端安全工作，现将小灯 泡与一个滑动变阻器串联后接入电路，如图所示。

开关闭合后，调节滑片，使小灯泡恰好 正常发光，此时滑动变阻器消耗的功率为1.18W 。

求： （1）此时电压表的示数。

（2）小灯泡的额定功率。

（3）移动变阻器滑片，当电路中电流为0.24A 时，小灯泡的实际功率是多少（不计温度对灯丝电阻的影响）？4. 如图甲所示的电路中，电源电压为6V ；当开关S 闭合，滑动变阻器R 2的滑片P 从a 端滑到b 端，定值电阻R 1两端的电压随R 2阻值变化的图象如图乙所示。

求： （1）定值电阻R 1的阻值是多少？（2）R 2阻值为30Ω时，它的电功率是多少？5. 如图甲所示，当开关S 接a 时，移动滑动变阻器的滑片P ，根据测出的电流、电压值，画出了定值电阻R 0的U —I 图象；当开关S 接b 时，同样根据测出的电流、电压值，画出了灯泡L 的U —I 图象，如图乙所示。

（1）求定值电阻R 0的阻值。

（2）将R 0与灯L 串联接在6V 的电源两端时，求灯丝的实际电阻值；（3）将R 0与灯L 并联接入电路并调节电源电压，当R 0消耗的电功率为4.9W 时，灯泡L 恰好正常发光，求灯L 的额定电功率。

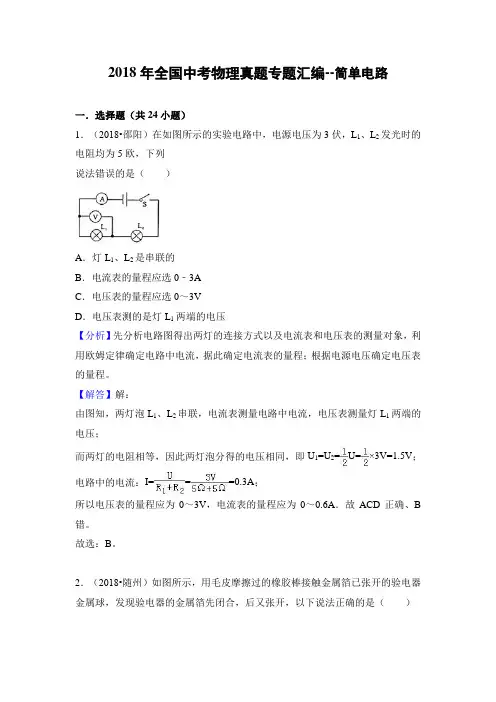

2018年全国中考物理真题专题汇编--简单电路一．选择题（共24小题）1．（2018•邵阳）在如图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A．灯L1、L2是串联的B．电流表的量程应选0﹣3AC．电压表的量程应选0～3VD．电压表测的是灯L1两端的电压【分析】先分析电路图得出两灯的连接方式以及电流表和电压表的测量对象，利用欧姆定律确定电路中电流，据此确定电流表的量程；根据电源电压确定电压表的量程。

【解答】解：由图知，两灯泡L1、L2串联，电流表测量电路中电流，电压表测量灯L1两端的电压；而两灯的电阻相等，因此两灯泡分得的电压相同，即U1=U2=U=×3V=1.5V；电路中的电流：I===0.3A；所以电压表的量程应为0～3V，电流表的量程应为0～0.6A．故ACD正确、B 错。

故选：B。

2．（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒【分析】（1）（2）自然界只存在两种电荷，正电荷和负电荷，丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电；（3）同种电荷相互排斥，异种电荷相互吸引；（4）正电荷定向移动的方向为电流的方向。

【解答】解：A、摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；B、毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，验电器的金属箔先闭合，说明验电器带的是正电荷，发生了中和现象，后又张开，说明负电荷比较多，同种电荷相互排斥，故B错误；C、验电器的工作原理是同种电荷相互排斥，故C错误；D、橡胶棒带接触验电器的金属球时，验电器的金属箔先闭合，橡胶棒上的负电荷从橡胶棒转移到验电器上，故电流的方向是从验电器到橡胶棒，故D正确。

2018年中考物理真题汇编--电学综合计算及答案1、(2018•广西)如图甲是定值电阻R0和有“6V 6W”灯泡L的信息图象。

将它们接入图乙所示的电路，其中电源电压不变，滑动变阻器R 最大阻值为8Ω，当只闭合开关S、S1，滑片P位于R最右端时，灯泡L的实际功率为lW．求：（1）R0的阻值；（2）灯泡正常发光100s，电流通过灯泡产生的热量；（3）电源电压；（4）电路消耗的最大电功率。

解：（1）由图甲，根据欧姆定律，R0的电阻：R0===10Ω；（2）灯泡正常发光100s，电流通过灯泡产生的热量：Q=Pt=6W×100s=600J；（3）当只闭合开关S、S1，滑片P位于R最右端时，灯泡L与R最大值串联，灯泡L的实际功率为lW，由图甲可得，U L=2V，I L=0.5A，由I=可得滑动变阻器两端的电压：U R=IR=I L R=0.5A×8Ω=4V，电源电压等于灯泡L的电压与R两端的电压之和，U=U L+U R=2V+4V=6V；（4）根据P=可知电路中电阻最小时，电功率最大，电路中电阻时，滑动变阻器的滑片在最左端，R=0Ω，灯泡L与R0并联，电路消耗的最大电功率：P=P L+P0=P L+=6W+=9.6W。

答：（1）R0的阻值是10Ω；（2）灯泡正常发光100s，电流通过灯泡产生的热量是600J；（3）电源电压是6V；（4）电路消耗的最大电功率是9.6W。

2、（2018•四川）如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。

求：（1）电源电压（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。

（3）小灯泡消耗的最小电功率（不能为0）解：（1）小灯泡上标有“6V 3.6W”字样，表示灯的额定电压为6V，额定功率为3.6W，灯的额定电流：I===0.6A，灯正常发光时的电阻：R L===10Ω，当只闭合S、S2，滑动变阻器的滑片P在中点时，灯与变阻器串联，小灯泡正常发光，故灯的电压为6V，电路中的电流为0.6A，根据欧姆定律和串联电路电压的规律，电源电压：U=U L+U滑=6V+I×0.5R滑=6V+0.6A×20Ω=18V；（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，灯与变阻器的最大电阻串联，根据电阻的串联，R串联=R L+R滑=10Ω+40Ω=50Ω，由欧姆定律，小灯泡两端的实际电压：U实=I实R L==×10Ω=3.6V（3）所有开关都闭合，滑片滑到A端时，R2与变阻器的最大电阻并联，电流表A2测R2的电流，电流表A1测总电流，A1、A2的示数之比是3：1，根据并联电路电流的规律，通过变阻器的电流为R2的2倍，根据分流原理，R2=2×40Ω=80Ω；当灯的电流最小时，根据P=I2R，灯的实际功率最小，由图知，当R2与灯串联，即闭合S3时，电路的总电阻最大，电路的电流最小，I小===0.2A，故小灯泡消耗的最小电功率：P=I小2R L=（0.2A）2×10Ω=0.4W。

2018中考物理试题分类汇编电学计算1．（2018恩施）如图。

为某电热器的电路图。

R1和R2为电热丝，其中R1的规格为“220V 110W”且阻值不随温度而变化，电源电压保持220V恒定不变。

（1）当S闭合时，10分钟内电热器产生的热量是多少J？（2）当S断开时，R 1的实际功率为39.6W，求此时电热器的总功率为多大？2．（2018恩施）如图，图a为测量体重的电子秤原理图，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器，电流表A（量程为0﹣0.1A．转换刻度后可以显示体童大小）。

其中AO：BO=5：1，已知压力传感器的电阻R与所受压力F变化的关系如图b所示。

设踏板和杠杆组件的质量可以忽略不计，电源电压恒为3V，取g=10N/kg。

计算（1）如果某人站在该秤踏板上时，电流表的示数为12mA，这个人的体重是多少kg？（2）该秤能显示的最大体重值是多少kg？3．（2018黄冈）洗碗机是自动清洗碗、筷、盘、碟等餐具的机器。

某型号家用洗碗机工作程序为:首先给水箱注水,当水注满时停止注水并自动加热,水温上升到50℃即停止加热,洗涤程序启动,水从喷管喷出对餐具清洗、喷淋,直到洗涤过程结束,排水泵启动,将水箱中的废水排出。

水的比热容为4.2×10３J/(kg·℃),设水箱中水的初温为20℃,加热时产生的热量全部被水吸收。

（1）图甲为等效的加热电路图,R为发热电阻,其中位于水箱上部的两个导电块A、B组成一个开关。

此开关除了具有注满水自动加热功能(一般的水是导体)外,还具有当加热过程中意外排水或排水阀没有关好时,_____的功能。

（2）图乙为该洗碗机某次正常工作时的P-t图象。

求发热电阻的阻值多大?不计水的电阻。

（3)某家庭每天洗碗2次,若人工洗碗一次用水20kg,则改用该洗碗机洗碗,该家庭一年(按300天)可节水多少千克?4．（2018黄石）如图所示，闭合开关，当滑动变阻器滑片P调至中点时，电流表示数为1A．两电压表示数之比为U1：U2=3：4．已知电热丝（6V，7.2W）电阻恒定不变。

2018年全国各地中考物理真题分类汇编电路电流电压电阻（附答案）一、单选题1．(2018·浙江省温州) 下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）A. B.C. D.2．(2018·山东省聊城) 如图是常用的带有多插孔的插排。

小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。

某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。

则下列说法中正确的是（）A. 插排上的插孔与指示灯是串联关系B. “跳闸”的原因一定是电路发生了断路C. “跳闸”的原因一定是电路发生了短路D. “跳闸”的原因可能是电路总功率过大3．(2018·福建) 小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动能闯入任意一个门，电铃都能响起警报，图中符合设计要求的是A. B.C. D.4．(2018·山东省泰安) 家庭常用的电吹风既能吹冷风又能吹热风。

下列电路中最符合电吹风工作要求的是（）A. B.C. D.5．(2018·山东省泰安) 如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L不亮，L2发光。

此电路的故障可能是（）1A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 开关S 接触不良6．(2018·重庆) 小皎参加青少年科学素养大赛,设计了《自动火灾报警器》。

报警器中有热敏电阻R和保护电阻R。

,其中R的阻值随温度升高而减小,当火灾发生时,温度升高,导致电表示数变大而触发振警装置。

如图中能实现上述功能的电路图是( )A. B. C. D.7．(2018·福建) 小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动能闯入任意一个门，电铃都能响起警报，图中符合设计要求的是A. B. C. D.8．(2018·河南) 与头发摩擦过的塑料尺能“吸”起纸屑。
