平流式沉淀池演示教学

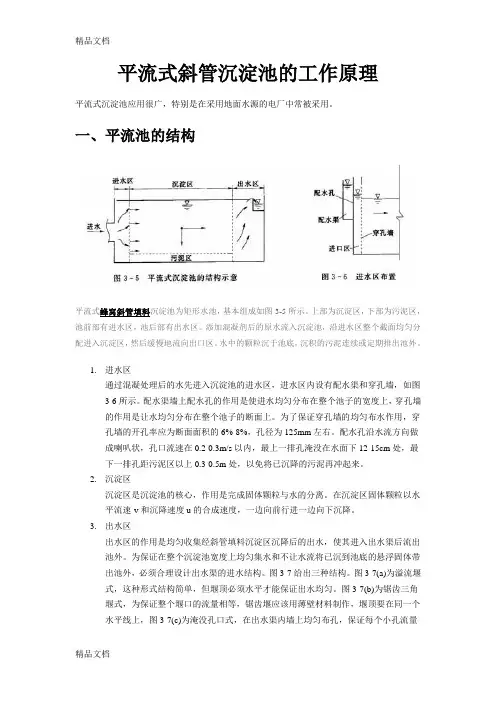

平流式斜管沉淀池的工作原理平流式沉淀池应用很广，特别是在采用地面水源的电厂中常被采用。

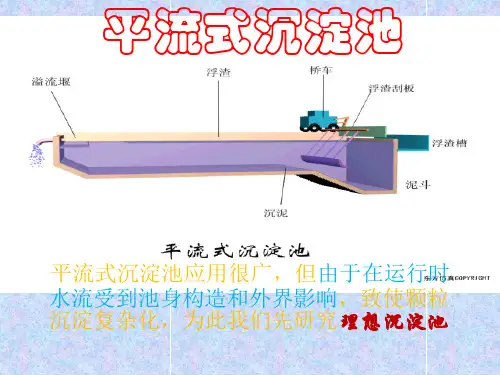

一、平流池的结构平流式蜂窝斜管填料沉淀池为矩形水池，基本组成如图3-5所示。

上部为沉淀区，下部为污泥区，池前部有进水区，池后部有出水区。

添加混凝剂后的原水流入沉淀池，沿进水区整个截面均匀分配进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，沉积的污泥连续或定期排出池外。

1.进水区通过混凝处理后的水先进入沉淀池的进水区，进水区内设有配水渠和穿孔墙，如图3-6所示。

配水渠墙上配水孔的作用是使进水均匀分布在整个池子的宽度上，穿孔墙的作用是让水均匀分布在整个池子的断面上。

为了保证穿孔墙的均匀布水作用，穿孔墙的开孔率应为断面面积的6%-8%，孔径为125mm左右。

配水孔沿水流方向做成喇叭状，孔口流速在0.2-0.3m/s以内，最上一排孔淹没在水面下12-15cm处，最下一排孔距污泥区以上0.3-0.5m处，以免将已沉降的污泥再冲起来。

2.沉淀区沉淀区是沉淀池的核心，作用是完成固体颗粒与水的分离。

在沉淀区固体颗粒以水平流速-v和沉降速度u的合成速度，一边向前行进一边向下沉降。

3.出水区出水区的作用是均匀收集经斜管填料沉淀区沉降后的出水，使其进入出水渠后流出池外。

为保证在整个沉淀池宽度上均匀集水和不让水流将已沉到池底的悬浮固体带出池外，必须合理设计出水渠的进水结构。

图3-7给出三种结构。

图3-7(a)为溢流堰式，这种形式结构简单，但堰顶必须水平才能保证出水均匀。

图3-7(b)为锯齿三角堰式，为保证整个堰口的流量相等，锯齿堰应该用薄壁材料制作，堰顶要在同一个水平线上，图3-7(c)为淹没孔口式，在出水渠内墙上均匀布孔，保证每个小孔流量相等。

4.存泥区和排泥措施沉淀池排泥方式有静水压力斗形底排泥和机械排泥等。

①静水压力法。

利用池内的静水位，将污泥排出池外，见图3-8。

排泥管1插入污泥斗，上端伸出水面与大气相通。

静水压力H(m)。

平流式沉淀池使用方法《嘿，朋友！平流式沉淀池使用秘籍来啦！》嘿呀，咱今天就来讲讲平流式沉淀池的使用方法哈，这可是个超有用的玩意儿呢！首先呢，你得找到这个平流式沉淀池，就像找你那老是爱藏起来的臭袜子一样，得仔细点哦！找到之后呢，咱就开始操作啦。

第一步，进水啦！这就好比你喝水，得让水乖乖地流进去。

这时候可别搞出什么幺蛾子，比如把水管子弄破啦啥的，那就完蛋咯！想象一下，水要是像瀑布一样到处乱喷，那可就成了水帘洞啦，哈哈！第二步，沉淀！这可是关键步骤哦。

水进来了，那些杂质啊啥的就得乖乖地沉下去。

就好像你吃了饭，那些不消化的东西就得留在肚子里，不能到处乱跑。

这时候，沉淀池就像个大胃王，把那些脏东西都给吃下去啦。

第三步，出水！沉淀好了，干净的水就得出来啦。

这就像你上完厕所，得把干净的自己弄出来一样，嘿嘿。

这时候可得注意啦，别让那些沉淀下去的杂质又跟着跑出来啦，不然就前功尽弃咯。

第四步，排泥！哎呀呀，这个可重要啦。

沉淀池里面沉淀了那么多脏东西，总不能一直堆在那里吧，那不成垃圾场啦。

所以就得定期把这些泥排出去。

这就像你打扫房间，把那些灰尘啊垃圾啊都清理出去，让房间干干净净的。

在使用平流式沉淀池的时候呢，也有一些注意事项哦。

比如说，你得注意进水的速度，不能太快也不能太慢。

太快了就像洪水猛兽，把沉淀池都给冲垮啦；太慢了又像蜗牛爬，等得人心急。

还有哦，要经常检查沉淀池有没有漏水啊啥的。

要是漏水了，那可就麻烦啦，就像你家的水管子爆了一样，到处都是水。

再就是排泥的时候，要排干净咯，别留一点尾巴。

不然那些脏东西就像小尾巴一样跟着你，甩都甩不掉。

我跟你说啊，我之前就遇到过一个奇葩事。

有一次我去看平流式沉淀池，结果发现进水口那里居然被一只鸭子给堵住了！那鸭子还在那里嘎嘎叫，好像在说：“这是我的地盘，谁也别想抢走！”哈哈，可把我给笑坏了。

总之呢，使用平流式沉淀池就像是照顾一个小宝贝，要细心、耐心，还要有点小技巧。

只要按照我说的这些步骤和注意事项来，保证你的平流式沉淀池能乖乖地工作，为你服务哦！好啦，朋友，快去试试吧！。
