FLIR光学气体成像红外热像仪

flir红外热像仪使用说明书1. 引言红外热像仪是一种先进的测温设备，能够通过检测物体散发的红外辐射来提供准确的温度信息。

本使用说明书将详细介绍Flir红外热像仪的各项功能和操作方法，以帮助用户正确地使用设备并获取准确可靠的测温结果。

2. 设备概述Flir红外热像仪采用先进的红外成像技术，具备高分辨率、高灵敏度和高精度的特点。

设备包括以下主要部件：- 红外传感器：用于检测物体散发的红外辐射，并将其转化为热像数据。

- 显示屏：用于显示热像数据和温度信息。

- 操作按钮：包括开关、菜单、功能键等，用于设备的操作和设置。

- 电源：通过电池供电或直接连接电源适配器。

3. 设备操作在开始使用Flir红外热像仪之前，请确保设备已经充电或连接了电源适配器。

按下设备上的开关按钮，待设备启动后，即可进行以下操作：3.1. 图像显示Flir红外热像仪会将拍摄到的红外热像数据转化为可见的热图。

图像显示模式可通过设备的菜单键进行切换，用户可以选择查看热图、可见光图像或叠加图像。

3.2. 温度测量Flir红外热像仪可以对物体进行非接触式的温度测量。

在查看热图时，可以通过指向物体并按下功能键来获取该物体的表面温度信息。

3.3. 色彩调整为了更好地显示热图和温度分布，Flir红外热像仪提供了色彩调整功能。

用户可以调整色带类型、高低温度范围、对比度等参数。

3.4. 数据存储Flir红外热像仪支持将图像和测温数据保存到设备内存或外部存储介质（如SD卡）中。

通过设备的菜单键，用户可以选择存储图像的格式和质量，并进行相应的保存操作。

4. 注意事项在使用Flir红外热像仪时，需要注意以下事项，以确保设备的正常运行和使用体验：4.1. 温度测量误差由于物体表面的环境条件和红外热像仪本身的性能限制，温度测量结果可能存在一定的误差。

用户在进行温度测量时，应尽量减少外界干扰因素，保持物体表面清洁并与热像仪保持适当的距离。

4.2. 设备保养为了确保Flir红外热像仪的长期使用寿命和性能稳定性，用户需要定期清洁设备的镜头和显示屏。

第六感可视化不可见的气体挽救生命，化险为夷一处设施可能拥有数以千计的接头和配件需要定期检查，但事实上只有不到百分之一的部件会发生泄漏。

使用传统的“嗅探器”进行测试需耗费大量的时间和精力。

从天然气开采到石油化工作业和发电，各公司通过在其泄漏检测和维修(LDAR)计划中纳入FLIR光学气体成像技术，每年节约价值超过1000万美元的产量损失。

清晰地看见碳氢化合物泄漏光学气体成像红外热像仪给予您发现不可 见气体逃逸问题的超凡能力，因此您能够比 使用嗅探器更快速、更可靠地发现逃逸性 泄漏。

借助GF系列热像仪，您能够发现并记录导致产量损失、收入损失、罚款和安全风险的气体泄漏。

检测难以发觉的CO2泄漏发现钢铁厂泄漏事件轻松发现SF6泄漏检测R-124压缩机泄漏如需了解更多信息，敬请访问/OGI追踪泄漏至源头GF 系列光学气体成像红外热像仪能够快速、精确、安全地检测天然气、SF 6和CO 2泄漏，无需关闭系统或接触部件。

肉眼不可见的气体泄漏在透过光学气体红外热像仪观察时呈烟雾状，使得泄漏极易被发现——即使从较远距离处。

借助FLIR 光学气体成像红外热像仪，您能够：• 从安全距离处快速扫描大片区域• 调查难以接触的接头和配件• 提高环境法规的符合性• 利用温度测量功能检查机电系统的故障迹象泄漏的压力计捕捉到气体泄漏泄漏在热图像上清晰可见可见光图像红外图像高灵敏度模式从安全距离处快速扫描宽广的区域手持式热像仪如果您需要检测大片工作区域的工业气体或化学品泄漏，手持式光学气体成像红外热像仪有助于您快速、高效地解决问题。

GFx320、GF306和GF346热像仪采用符合人体工学的设计，使您能够全天舒适轻松地检查分布于多个场地的所有部件。

这几款热像仪具有温度校准功能，可增强气体化合物与背景场景之间的对比度。

GF 系列手持式热像仪完美适用于：• 天然气井场• 变电站• 发电机组• 化学处理工厂• 制造厂有用配件随需而变的灵活系统没有第二家红外热像仪制造商像FLIR Systems 一样能提供如此品类齐全的附件。

FLIR C2功能强大、结构轻巧的红外热像仪FLIR C2是全球首款功能齐全的口袋式红外热像仪，便于随身携带，可随时发现各种隐藏问题，以红外热图像的形式清楚显示能量损耗、结构缺陷和管道问题等。

C2的基本功能包括：MSX ®多波段动态成像、高敏感度、宽视场角，以及全屏测温图像等，能够清晰显示问题的所在位置，并检验缺陷是否修复完好。

便于随身携带随身携带，随时可用，及时发现问题。

•质地轻盈，结构轻薄，适合放入各种工作服的口袋中。

•3英寸触摸屏，颜色鲜明，具有自动定向功能，观测更方便。

•内置LED 照明灯，既可用作手电筒照明，也可用作摄影照相之用。

红外热图像即时保存JPEG 格式的红外热图像，可十分方便地使用FLIR 工具对热图像进行调节和分析，调取任何像素点的温度信息，并创建准确、可靠的检测报告。

•经过MSX 增强的热图像提供叹为观止的细节信息，能更容易地发现问题所在。

•红外热图像可存储4800个像素点的信息，能够捕获-10˚C 至150˚C 范围内的温度信息。

•宽广的视场角轻松涵盖需要观察的区域，高热灵敏度能够探测常见的细微温差。

价格经济实惠价格实惠，为更多能真正需要使用此工具的人员提供更多购买机会。

•标配FLIR Tools 专业报告软件－具有行业标准的图像分析。

•通过FLIR Tools 处理视频流，经济型价格，高端功能。

•享受FLIR 独有的保修服务，整机2年保修，探测器10年保修。

墙壁中的热水排水管超负载运行的开关保温性能差的外墙技术参数本文所述设备如用于出口，须获得美国政府的授权。

有悖于美国法律的行为一律禁止。

技术参数如有变更，恕不另行通知。

©2014 FLIR Systems, Inc.版权所有。

[创建日期11/14]整机2年保修探测器10年保修150107 C 2 D a t a s h e e t S C N。

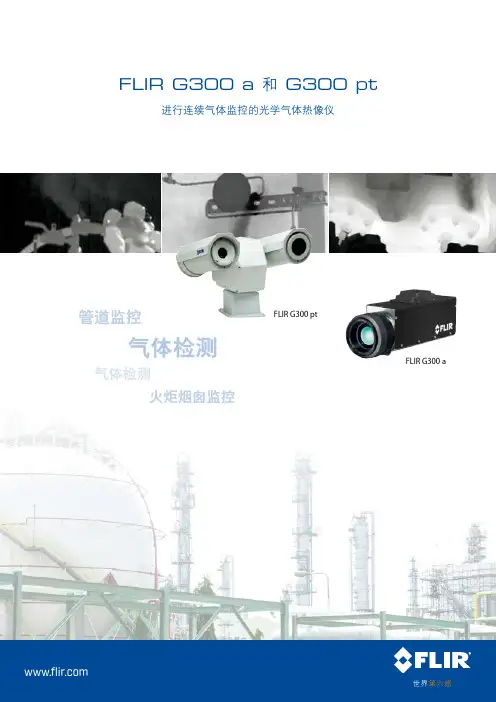

FLIR G300 a 和 G300 pt进行连续气体监控的光学气体热像仪FLIR G300 ptFLIR G300 a 世界第六感OGI红外热像仪配备TCP/IP方位/俯仰云台23光学气体(OGI )红外热像仪广泛应用于各种工业环境，如：炼油厂、天然气加工厂、海上平台、化工/石化行业、沼气厂和发电厂。

经济高效OGI 红外热像仪可在较远距离对代价昂贵的气体泄漏事故进行快速、高效的定位，以达到改进效率的目的。

还可以通过快速扫描大范围区域来减少检测时间，期间无需中断工业生产。

OGI 红外热像仪可通过非接触模式在安全距离检测泄露气体。

这样可降低检测人员接触无形和具有潜在危害或爆炸性化学品的风险。

OGI 热像仪还便于扫描传统方式难于接近的感兴趣区域。

您可以获取完整的图片，能即刻排除无需采取措施的区域。

这意味着您能节省大量的时间与人力。

许多挥发性有机物(VOC )对人体健康或环境有害，通常受到政府的限制。

使用OGI 红外热像仪能够检测并记录非常小的气体泄漏现象。

FLIR 的光学气体热像仪能将泄漏气体可视化并锁定其泄漏位置，无需关停生产操作。

安装此红外热像仪后，可对遥远区域或较难接近位置安装的设备进行连续扫描。

所谓连续监控是指一旦发生危险或代价高昂的气体泄漏事故时，您可立即发现并采取及时措施。

针对气体泄漏进行连续监控的光学气体热像仪世界第六感FLIR G300 aFLIR G300 a红外热像仪需要安装在外壳内。

安装完成后，它们一直面向同一方向。

FLIR G300 pt则配有一个相当稳固的方位/俯仰云台。

方便安装集成FLIR G300 a红外热像仪可简单安在到外壳中，能满足特定的应用需求。

制冷式探测器显示最细微的温差FLIR G300 a和FLIR G300 pt 也包含一个制冷式锑化铟探测器，生成320 x 240像素的热图像。

需要高气体灵敏度的用户可优先选择兼具低光圈数和低气体灵敏度性能，能够检少量气体泄漏的FLIR G300 a或FLIR G300 pt。

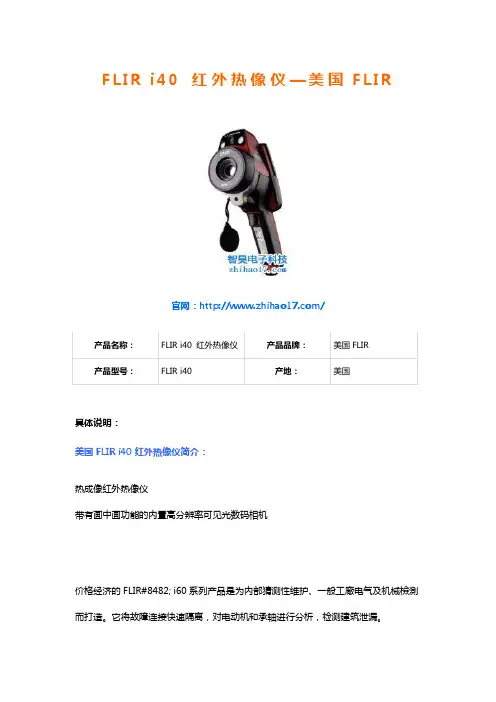

F L I R i40红外热像仪—美国F L I R官网：/具体说明：美国FLIR i40 红外热像仪简介：热成像红外热像仪带有画中画功能的内置高分辨率可见光数码相机价格经济的FLIR#8482; i60系列产品是为内部猜测性维护、一般工廠电气及机械檢測而打造。

它将故障连接快速隔离，对电动机和承轴进行分析，检测建筑泄漏。

在故障发生前就获得有说服力的检测结果!全新i40，i50和i60热成像仪是同类产品中最好的，其各方面的特点均优于竞争对手：∙红外成像，具有画中画图像合并功能的内置可见光数码相机，因此可以看到一个叠加在可见光图像中的红外图像。

∙精度高，由于可调节的发射率和优于0.1°C的热灵敏度提供了更加快速而便捷地寻找题目所需的分辨能力，这在丈量温度敏感的设备的阈值温度时是至关重要的。

∙ 3.5寸大彩色液晶显示屏，高解析度红外图像。

∙缩略图图像集帮助你快速观察和寻找红外图像。

∙仪器坚固耐用，便于抓握的把手结构达到IP54防尘/防溅标准。

∙内置的LocatIR#8482;激光指示器帮助你快速地将红外图像上的热门与真实的物理目标相联系，从而大大地增强了定位能力(仅限于i50 和 i60)。

∙存储1000多张全辐射)(已获得专利权)JPEG格式图像。

使用随机配备的Quickreport#8482;软件，可以对每个图像的全部热成像像素进行分析。

∙电池寿命长，可连续使用5个小时。

∙显示丈量模式包括点(中心)和区域(最低/最高)。

∙配有 1 G micro型SD卡，可充电锂离子电池，交流适配器，Quick Report软件，USB电缆，镜头盖，腕带和便携箱。

美国FLIRi40 红外热像仪具体参数：相关热像仪产品先容如下：1.T400红外热像仪--美国FLIR2.i5 红外热像仪--美国FLIR3.i7 热像仪--美国FLIR4.i50 红外热像仪--美国FLIR5.i60 红外热成像仪--美国FLIR6.T200红外热像仪--美国FLIR7.Ti50热成像仪--美国福禄克Fluke8.Ti25热像仪--美国福禄克FLUKE9.E320经济型便携式红外热像仪--美国FLIR10.E65 红外热像仪--美国FLIR11.T360 红外热像仪--美国FLIR12.T250 红外热像仪--美国FLIR其它设备诊断仪器如下：噪音计/分贝仪、测振仪、红外线测温仪、人体测温仪、转速表、频闪仪、热像仪、通讯检测仪器、数字式压力计。

FLIR红外热像仪原理及应用FLIR（Forward-Looking InfraRed）红外热像仪是一种检测和显示目标热量分布的仪器。

其原理基于物体发射红外辐射的特性，通过捕捉和处理红外辐射图像，可以获取目标物体的温度信息，从而达到提供可见的热像的目的。

接下来，我会详细介绍FLIR红外热像仪的工作原理以及常见的应用。

红外热像仪通过感应红外辐射和转换为电信号的方式来获取目标物体的温度信息。

其工作原理如下：1.捕捉红外辐射：红外辐射是由物体的热量引起的电磁波辐射，其波长长于可见光，人眼无法感知。

FLIR红外热像仪使用感光元件（如能够感应红外波段的光敏材料）来接收并捕捉红外辐射。

2.转换成电信号：红外辐射被感光元件捕获后，会产生电信号。

这些电信号会被转换成能够被数字处理系统分析和显示的形式。

3. 创建热像：FLIR红外热像仪内部的数字处理系统将电信号转换成热像。

通常，热像以假彩色（false-color）或黑白图像的形式显示。

图像中的不同颜色或灰度对应不同的温度值，从而可观察目标物体的温度分布情况。

1.建筑结构检测：FLIR红外热像仪可以用于检测建筑物中的热桥、漏水、能量损失等问题。

通过观察建筑物表面的温度分布图像，可以发现隐蔽在墙壁、地板和屋顶等结构中的问题，提供及时的修复措施。

2.电力设备维护：电力设备过热是电力系统故障和事故的重要先兆。

FLIR红外热像仪可以用于定期监测电力设备的温度，及时发现潜在的故障迹象，避免设备过热引发的事故，并优化设备的维护计划。

3.消防救援：FLIR红外热像仪是消防员工具中的重要装备之一、在火灾现场，通过红外热像仪可以快速探测到火焰及其热辐射的分布，提供给消防员有关火势的即时信息，有助于救援行动的决策。

4.安防监控：FLIR红外热像仪可以用于建立安全监控系统，通过监测目标物体的热量变化来识别潜在的威胁。

例如，在夜间或恶劣天气条件下，红外热像仪可以侦测到人体发出的热辐射，为安防系统提供额外的监控手段。

光学气体成像（OGI）用红外热像仪最全汇总在过去几十年，红外热像仪已经彻底引发许多行业的维护革命，在减少环境破坏中也发挥了非常重要作用。

工厂气体泄漏不仅危害环境，而且也耗费企业大量的资金。

对此，FLIR 已经推出了一系列的气体泄漏检测应用红外热像仪，能检测包括VOC（挥发性有机化合物）气体在内的很多气体。

光学气体成像用红外热像仪，能够在不停止作业的情况下让您“看”见气体，并迅速锁定泄漏点。

它可以让工作人员在安全距离以外检测气体，大大保证了安全性，并且相对于传统的“嗅探器”技术，效率也会大大提高。

目前可应用在石油化工、天然气、电力、环保执法等领域。

红外热像仪根据波长的不同，可以检测出多达几十种气体，这就要求企业需要根据自身需求选择合适的红外热像仪型号。

本期内容谱盟光电整理了菲力尔光学气体成像（OGI）用红外热像仪所有型号，希望能够对您有所帮助。

一、FLIR GF304制冷剂的光学气体成像FLIR GF304是一款气体成像型红外热像仪，专用于在不停止作业的情况下检测制冷剂。

制冷剂普遍应用于全球食品生产、存储及销售所使用的工业制冷系统中。

制冷剂还用于化学、制药和汽车业以及空调系统。

为保持商品的凉爽状态，工业制冷系统的持续运行就变得非常重要。

此外，制冷剂更换或充装也是一项耗费金钱的工作。

尽管制冷剂在许多行业中都起着重要作用，但它可能危害环境，地方法律法规可能对其做了限用规定。

这就是快捷检漏是重中之重的原因所在。

二、FLIR GF306专为六氟化硫（SF6）和氨气而设计FLIR GF306能够在不断开高压设备电源或停止作业的情况下显示并准确找到SF6和氨气的泄漏点。

这款便携式热像仪能够在安全距离以外检测泄漏，大大保证了操作人员的安全，此外，其还能够对危害环境的气体进行跟踪，具有环保效益。

在电力行业中，将SF6作为绝缘气体和淬火介质用于气体绝缘变电站和断路器，氨气产生于氨厂，主要用于化肥生产。

三、FLIR GF309穿透火焰检测加热炉FLIR GF309红外热像仪应用于工业炉窑、化学加热器和燃煤锅炉的高温检测，作业过程无需中断。

FLIR从手柄着手对Exx系列红外热像仪进行了重新设计，旨在提供任何手枪式握柄热像仪的最佳性能、分辨率与灵敏度全新的Exx系列热像仪配备有多种功能，有助于用户及早检测到水气入侵、气体泄漏及其它楼宇缺陷，将问题 消灭在萌芽状态。

FLIR Exx系列红外热像仪特性：• 高达161,472个测量点• UltraMax®处理，获得4倍像素分辨率• 最佳的MSX®增强技术• 激光测距仪改善自动调焦性能，提供距离与屏幕区 域面积测量*• 更大的4英寸显示器，亮度比之前高出33%• 高响应性的新界面• 改善的组织与报告选项*仅限E85/E95工作的智能帮手Exx 系列配有众多高性能特征，能快速检测与报告隐藏的建筑缺陷：优异的温度灵敏度；明亮、醒目的屏幕图像、灵敏对焦，以及快速响应的用户界面。
