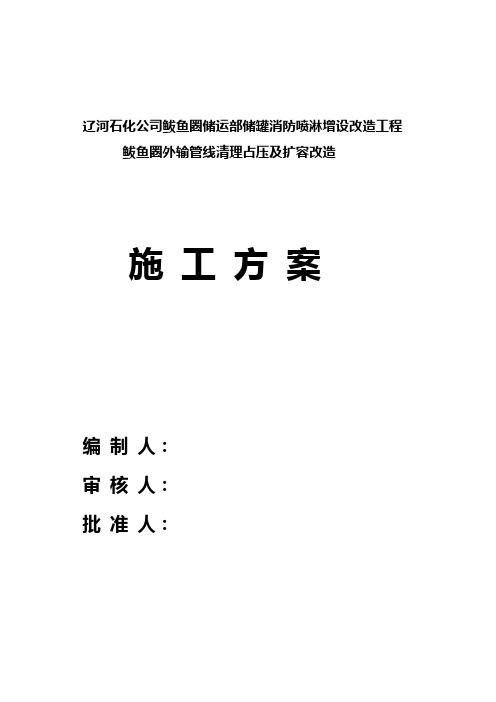

辽河石化公司鲅鱼圈储运部储罐消防喷淋增设改造工程鲅鱼圈外输管线清理占压及扩容改造施工方案编制人：审核人：批准人：盘锦红海实业集团有限公司2018年月日目录第一章：管架工程 (3)第一节：管架基础 (3)第二节：管架制作安装 (10)第三节：工程质量组织措施 (12)第四节：安全组织措施 (13)第五节：文明施工组织措施 (14)第二章：消防喷淋系统 (15)第一节:脚手架工程 (15)第二节：消防喷淋系统工程 (20)第三章：鲅鱼圈外输管线清理占压及扩容改造 (24)第一节：工程量清单 (24)第二节：三台配电柜并柜、母线连接 (27)第三节：电缆敷设 (28)第四节：地沟盖板工程 (32)第四章：安全生产文明施工 (34)第一节：安全生产 (34)第二节：现场文明施工措施 (36)第五章：附录 (37)附表一：工程的主要施工机械设备表 (38)附表二：拟配备本工程的试验和检测仪器设备表 (38)附表三：劳动力计划表 (39)附表四：组织机构 (39)附表五：施工进度计划表、施工现场平面图 (41)第一章：管架工程第一节：管架基础1.工程概况1.1工程概述辽河石化公司鲅鱼圈储运部储罐消防喷淋增设改造工程包括管线支架基础，管线支架,本项工程中工程量：管架95榀，管架基础95处。

该工程基础均为砼结构。

1.2编制依据为保证工程质量，在编制施工组织设计时，主要依据设计施工图纸及设计有关要求、地方现行有关标准规范等。

建筑工程施工质量验收系列规范标准《钢结构工程》DB23/714—2003《混凝土结构工程》DB23/716—2003《建筑地基基础工程》DB23/721—2003《模板工程与脚手架工程》DB23/T709-20032.管理目标2.1质量目标：工程一次验收合格率100%，达到合格标准工程。

2.2安全目标：采取切实有效措施，杜绝重大事故及火灾事故，重大事故及火灾事故率为0。

2.3文明施工管理目标：确保“文明工地”2.4工期目标：2018年月日开工，2018 年月日完工。

#### 一、施工概况1. **工程量**：本次工程共需安装里程桩、加密桩、标示牌等标志桩共计2000根。

2. **建设单位**：XX交通建设有限公司。

3. **施工单位**：XX建筑工程有限公司。

4. **质量要求**：所有标志桩安装质量必须符合国家相关标准和规范，确保安全、稳定、美观。

5. **工期**：自2023年3月15日起至2023年4月30日止，共计45天。

#### 二、施工准备和编制依据1. **施工准备**：- 熟悉施工蓝图，熟知施工现场及周围地形情况。

- 检查仪器设备，确保其完好无损。

- 提前勘察现场，确保材料运输道路畅通。

2. **编制依据**：- 《道路交通标志和标线》（GB5768）。

- 《公路工程质量检验评定标准》（JTG F80/1-2017）。

#### 三、材料及器具、机械设备、劳动组织要求1. **材料及工具**：- 标志桩：采用不锈钢材质，表面处理为热镀锌。

- 钻机、打桩机、水准仪、经纬仪等。

- 打桩锤、铁锹、水准尺、线绳等。

2. **机械设备**：- 钻机：用于钻孔。

- 打桩机：用于打桩。

- 水准仪、经纬仪：用于测量。

3. **劳动组织**：- 施工队伍由经验丰富的技术人员和施工人员组成。

- 进退场计划：根据工程进度合理安排施工人员进退场。

#### 四、施工细则1. **工艺流程**：- 施工准备→ 钻孔→ 标志桩安装→ 测量验收→ 施工完毕。

2. **施工流程和方法**：- 钻孔：根据设计要求，使用钻机在指定位置进行钻孔，钻孔深度应满足标志桩的埋设要求。

- 标志桩安装：将标志桩插入孔中，确保桩身垂直，然后使用打桩锤将桩打入地面，直至达到设计深度。

- 测量验收：使用水准仪、经纬仪等仪器对安装的标志桩进行测量，确保其位置、高度等符合设计要求。

3. **施工要求**：- 标志桩安装应确保桩身垂直，不得倾斜。

- 标志桩表面应保持整洁，不得有污渍。

- 标志桩埋设深度应符合设计要求。

标志标牌施工方案1、施工工艺施工放样f基础施工一标志标牌加工制作f现场安装一现场清理2、施工方案（1）施工放样：标志与交通流方向成直角，在曲线路段，标志的设置由交通流的行进方向来确定。

（2）标志基础基坑采用人工辅以小型机具开挖。

浇筑过程中注意振捣，防止漏振及过振现象发生。

（3）预埋的地脚螺栓和底法兰盘位置要正确。

浇筑彼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

（4）浇筑好的碎基础进行养护，安装支柱前完成基坑回填夯实。

（5）立柱制作、安装将镀完锌的支柱用麻绳包好存放或运到工地。

支柱须待税基础强度达设计要求时方可安装。

支柱通过法兰盘与基础连接。

清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。

（6）标志牌制作、安装严格按设计文件要求先取材料，所有材料必须附有材质证明。

标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。

支柱安装并校正好后，安装标志牌。

滑动螺栓通过加强筋中的滑槽穿入，通过包箍把标志板固定在支柱上。

标志板安装完成后进行板面平整度调整和安装角度调整。

禁令指示成O o-45°交角，减少对驾驶员的眩光。

3、质量控制标准（1）标志板安装平整，夜间在车灯照射下，标志板底色和字迹应清晰明亮，颜色均匀，无明暗不均现象.（2）反光膜尽量减少拼接，任何标志的字符不允许拼接。

(3)标志板在粘结底膜时，横向不得拼接，竖向拼接时，上膜需压接下膜,压接宽度不应小于5mmo(4)标志金属构件镀层应均匀、颜色一致，不允许有流挂现象。

标志桩标志牌施工方案1. 引言本文档旨在描述标志桩标志牌的施工方案，以确保施工过程高效、安全和规范。

标志桩标志牌在道路建设和维护中具有重要的作用，能够提供交通指引、警示和信息传递功能。

因此，施工方案的合理设计和严格执行对确保道路交通安全至关重要。

2. 施工准备在开始施工之前，需要进行以下准备工作：•确定施工区域：根据设计要求和交通需求，在道路上确定标志桩标志牌的位置和数量。

•检查材料和设备：确保所有标志桩和标志牌的材料和设备完好无损，并准备好所需的工具和辅助设备。

•确定施工时间：根据交通流量和施工安全要求，合理安排施工时间，避免交通拥堵和安全风险。

3. 施工步骤3.1 标志桩的安装1.清理施工区域：清除施工区域内的杂物、泥土和积水，确保标志桩的安装平稳牢固。

2.标定标志桩位置：根据设计图纸，在施工区域内标定标志桩的具体位置，使用丝线或铁钉进行标记。

3.预埋标志桩：根据设计要求，选择合适的方法预埋标志桩，确保标志桩的安装深度和垂直度符合标准要求。

4.固定标志桩：在预埋的标志桩上安装固定夹，使用螺钉或焊接等方式固定标志桩，确保标志桩的稳固性。

3.2 标志牌的安装1.确定标志牌位置：根据设计要求，确定标志牌的位置并进行标定，使用丝线或铁钉进行标记。

2.安装标志牌支架：根据标志牌的大小和形状，选择适当的支架类型，并使用螺栓或焊接等方式将支架固定在标志桩上。

3.安装标志牌：将标志牌安装在支架上，确保标志牌与道路垂直，并通过螺丝或夹子等方式进行固定。

4.调整标志牌位置：在完成标志牌的安装后，进行位置调整，确保标志牌的水平和垂直度符合标准要求。

4. 施工安全措施在标志桩标志牌的施工过程中，应遵守以下安全措施：•确保施工区域的交通安全：设置合理的交通路线和交通标志，保护施工现场和工作人员的安全。

•使用个人防护设备：施工人员应佩戴安全帽、工作服、防护眼镜和手套等个人防护设备，确保施工过程中的安全。

•严格遵守施工规范：按照相关标准和规范要求进行施工，确保标志桩标志牌的质量和稳定性。

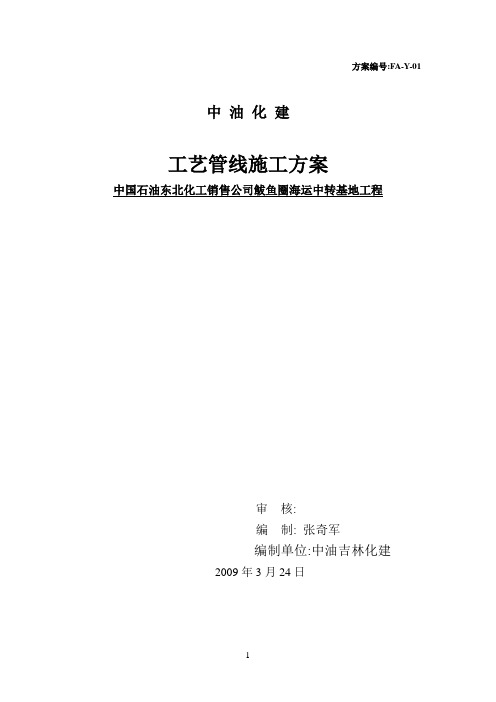

方案编号:FA-Y-01中油化建工艺管线施工方案中国石油东北化工销售公司鲅鱼圈海运中转基地工程审核:编制: 张奇军编制单位:中油吉林化建2009年3月24日目录1. 编制说明 (3)2. 编制依据 (3)3. 工程概况 (3)4. 施工准备 (4)5. 施工方法 (4)6．施工技术组织措施计划 (5)7、人力资源计划及工期安排 (13)1. 编制说明本施工项目为新建项目，工艺管线安装可分为罐区、码头及管带两部分。

工期要求紧，作业面大。

管道的工作内容是：管道及管支架的预制安装、管道压力试验吹扫清洗、管口焊接、充氩保护、无损检测（由第三方负责）、酸洗钝化、系统调试及配合联合试运等工作。

施工质量要求高，因此必须加强对工艺管线安装工作的质量控制。

特编制工艺管线安装方案，使管道安装的每个程序都在严密的质量监控下进行。

2. 编制依据《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2002《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程施工及验收规范》GB50236－98《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999《石油化工设备和管道隔热技术规范》SH3010-2000中国石油东北化工销售公司海运中转基地工程储运罐区图纸3. 工程概况3.1 工程概况本工程由中国石油东北化工销售公司承建,抚顺诚信石化工程建设监理有限公司监检.工程施工内容可分为罐区、码头及管带两部分。

管线总长度为18200米，材质为碳钢和不锈钢，规格以DN200为多。

3.2总体安排满足招标文件对工程施工总体要求，码头及管带部分工艺管线先安装，由罐区管带和码头两端向中间施工。

4. 施工准备4.1施工技术准备4.1.1施工图纸：管道平面布置图、管线单线图。

4.1.2在施工前完成配管预制安装、焊接方案及技术交底,并报有关部门审核。

4.1.3按施工图纸及技术资料提出材料计划。

4.2 施工现场准备4.1 施工所需工具、机具等应在施工进行前准备齐全，并具备使用条件。

警示桩施工方案警示桩施工方案一、施工地点本次警示桩施工工程位于xx市xx区xx街道，xx公路xxkm 处。

二、施工内容1. 施工范围：本次施工范围为道路两侧50米范围内。

2. 施工方式：采用机械作业和人工安装相结合的方式进行施工。

3. 施工材料：采用钢材制作的警示桩。

三、施工流程1. 调查勘察：施工前，对施工地点进行勘察，确定施工地点、施工范围、施工数量等。

2. 材料准备：根据勘察结果，选择适当的警示桩材料，并做好准备工作。

3. 设备安装：运输设备到达施工现场，安装好作业所需的设备，如起重机、挖掘机等。

4. 桩基施工：使用挖掘机在预定位置挖掘桩基，确保标高和标准。

5. 桩柱安装：使用吊车将警示桩运送至施工位置，并用螺栓或焊接等方式将桩柱固定在桩基上。

6. 完善警示标志：安装警示灯、标语等标志，提醒车辆和行人注意。

四、安全措施1. 周边警戒：施工现场周边设置警示牌和警戒线，确保施工区域的安全。

2. 作业人员着装：施工人员必须佩戴安全帽、防护鞋和安全服等必要的个人防护装备。

3. 机械操作要求：作业人员必须熟悉相关机械设备的操作规程，确保操作安全。

4. 施工区域划定：明确施工区域，禁止闲人进入，并设置警示标志。

5. 稳定设备：设备安装后，需进行稳固性检查，确保设备稳固。

6. 防风措施：在施工过程中，如遇强风或恶劣天气，暂停施工。

五、监督与检查1. 施工现场监督：设立专人对施工过程进行指导和监督，以确保施工质量和安全。

2. 完工验收：施工完成后，由相关部门进行验收，确保施工结果符合规范要求。

六、总结本次警示桩施工方案详细了解了施工地点、施工内容、施工流程、安全措施以及监督与检查等方面的内容。

在施工过程中，务必遵守相关法规和规范，确保施工质量和安全。

同时，密切关注施工现场的情况，及时处理可能出现的问题，以保障施工顺利进行。

标志基础施工方案1、施工工艺流程2、施工测量（1）.按照图纸设计要求，放出标志基础边线及基础顶面高程。

（2）.高程控制在基坑开挖施工，支护模板时同时进行，模板支护完成并校核完毕后，在模板上口设立标高控制线（或点），以此来控制标志基础的顶高程。

3、基础开挖（1）.采用明挖法开挖基础，开挖时留足钢筋绑扎，模板支护要求的基底富余空间。

人工开挖时避免超挖，禁止用回填土方法找平基底。

开挖完成后基底进行整平，控制标高。

施工结束，基坑分层回填夯实。

（2）.基坑挖至设计标高时，避免长期暴露和雨水浸泡，及时检查基底平面位置、基坑尺寸、高程、符合要求后，进行绑扎钢筋、支模板及砼浇筑施工。

（3）.挖基废方应按指定位置处治，防止污染沥青面层。

4、钢筋绑扎①.根据基础中心点位，施测其纵横轴线，并据此纵横轴线放出模板边线及钢筋保护层边线，以钢筋保护层边线来控制基础钢筋的绑扎位置。

②.按照图纸设计要求绑扎钢筋、埋置预埋地脚螺栓及定位法兰盘。

③.为保证钢筋保护层厚度符合设计要求，设置砂浆垫块，垫块绑扎在钢筋上。

5、模板模板采用钢模板，模板应具有足够的刚度以防浇筑砼时有明显挠曲和变形。

模板的拼装应顺直，接缝处用橡胶垫堵塞严密，钢模板的面板变形不应大于1.5mm。

根据放样点进行模板安装，安装完成后，外部用方木加固，以防跑模，模板光滑，接缝顺直，模板内应无污物、砂浆及其他杂物。

拼装完成后在模板内涂一层机油，有利于脱模。

6、混凝土施工（1）.质量控制①.各种原材料进场，必须经物资处及试验室技术人员同意，否则一律清理出场。

②.模板由质检员检验合格后，再报监理工程师检验，合格后方准使用。

对原材料，则由质检员检验合格后，报中心实验室检验，经试验检验合格后申请监理工程师检验。

③.进场原材料，加强试验抽检频次，坚持以试验数据说话，用试验数据指导施工。

（2）.砼运输及浇筑a.标志基础混凝土采用C25砼，混凝土拌合站拌合，翻斗车运输；b.在浇注基础混凝土时，定位法兰与基础对中，在孔的周围设上4个控制桩，控制法兰的中心位置，法兰嵌入基础与基础顶面平齐，基础顶面保持水平，地脚螺栓与之保持垂直，在砼初凝前再重新将法兰定位一次，以减少偏差；c.混凝土浇筑时分层浇筑，每一浇筑层厚度不大于30cm，插入式振动器振实，振捣过程中防止漏振或欠振以致水分气泡赶出不完全。

标志杆施工方案1.2标志基础施工:1.2.1复核标志位臵是否与现场实际情况一致，是否有相互遮挡，标志上方有无架空线路;1.2.2标志基础定位:确定里程桩号，确定标志立柱横向位臵，以立柱中心位臵为标志基础中心位臵，根据设计尺寸进行基础平面位臵放样开挖深度以相邻路面及标志基础的深度尺寸控制。

1.2.3基坑开挖，在标记范围内进行开挖，开挖完成后检验基坑几何尺寸，并报监理检验，合格后方能下一道工序;注意开挖过程中避免损坏、污染其他单位已完工程，开挖土方集中堆放，并清运到附近弃土场。

1.2.4模板安装、固定、检验模板尺寸，合格后下进行下道工序。

1.2.5钢筋绑扎,钢筋在料场切割，现场绑扎，预埋螺栓安装固定，检验钢筋间距、数量、预埋螺栓位臵，数量，检验合格后进行下道工序。

1.2.6砼浇注:砼拌合场拌合，运输车运到现场浇注，振动棒密实砼，现场配备5KW发电机1台。

1.2.7砼初凝后覆盖塑料薄膜养护。

1.2.8拆模;1.2.9基础周围回填土，并夯实;清理现场。

1.2.10标志基础施工注意事项:标志基础顶标高控制，预埋螺栓位臵控制，以保证标志版面安装的净空，方位。

1.3标志安装1.3.1标志杆、标志板在厂内按要求制作完成后运至工地，运输过程标志杆、标志牌切实做好防损坏的各项预防措施。

构件镀锌层在运输、安装过程中的造成损伤，须及时采取补救措施。

1.3.2标志杆、标志牌运至安装现场后应妥善臵放，防止损伤受污染。

并请业主代表和监理工程师到现场查看检验。

1.3.3在基础保养期满后，安装工作开始，应先将标志杆组装后用吊车吊装就位，牢固连接好地脚螺栓，调校标志杆与行车方向夹角和标志杆的垂直度。

1.3.4标志杆安装完成后再吊装标志板，通过抱箍将标志板与标志杆横梁连接。

并调校标志板的安装高度和与行车方向夹角。

1.3.5柱式标志的标志内侧边缘距路肩?250mm，标志板下缘距路面高为2000mm;悬臂式标志安装净空为5500mm。

1.3.6路侧柱式标志安装时应与道路中线成一定的角度，指路和警告标志为0,10?，禁令标志为0,45?。

标识桩编号实施方案一、前言。

标识桩编号是工程施工中的重要环节，它不仅是对工程进行有效管理的手段，也是对工程质量进行有效监控的重要依据。

因此，建立科学合理的标识桩编号实施方案对于工程施工具有重要意义。

本文档旨在制定标识桩编号实施方案，以确保工程标识桩编号工作的规范、高效进行。

二、标识桩编号原则。

1. 统一原则，标识桩编号应按照一定的规则和标准进行统一编号，以便于工程管理和监控。

2. 连续原则，标识桩编号应按照工程实际布置的顺序进行连续编号，确保每个标识桩都有唯一的编号。

3. 易识别原则，标识桩编号应设计简单易识别，以便于工程人员快速准确地找到相应的标识桩。

4. 易维护原则，标识桩编号应易于维护和更新，确保工程信息的及时性和准确性。

三、标识桩编号实施方案。

1. 编制标识桩编号规范，制定标识桩编号的规范和标准，包括编号格式、编号规则、编号范围等内容。

2. 制定标识桩布置图，根据工程实际情况，制定标识桩的布置图，明确每个标识桩的位置和编号。

3. 标识桩编号设施建设，根据标识桩布置图，对标识桩进行编号设施建设，确保每个标识桩都有清晰的编号标识。

4. 编制标识桩编号台账，建立标识桩编号台账，记录每个标识桩的编号、位置、建设时间等信息，做到有据可查。

5. 定期检查和更新，定期对标识桩编号进行检查和更新，确保编号的准确性和完整性。

四、标识桩编号实施流程。

1. 制定标识桩编号方案，由工程管理部门负责制定标识桩编号实施方案，明确编号规范和实施流程。

2. 标识桩布置图设计，由设计部门根据工程实际情况，制定标识桩的布置图，并将其上报给工程管理部门。

3. 标识桩编号设施建设，由施工部门按照标识桩布置图进行编号设施建设，确保每个标识桩都有清晰的编号标识。

4. 编制标识桩编号台账，由工程管理部门建立标识桩编号台账，记录每个标识桩的编号、位置、建设时间等信息。

5. 定期检查和更新，工程管理部门定期对标识桩编号进行检查和更新，确保编号的准确性和完整性。

交通标志施工方案一、编制依据以原则1、编制依据《公路安全生命防护工程实施技术指南》《公路交通安全设施施工技术规范》（JTG F71-2006）《公路工程质量检验评定标准》（JTGF801 2012）施工图纸国家和天津市、行业相关法律、法规、规范、图集及公司相关规定。

2、编制原则（1）严格执行设计文件、技术规范和有关技术标准的要求，正确选择施工方案，实行全面质量管理。

（2）坚持实事求是的原则，根据项目经理部施工能力和管理水平，以我公司历年来类似施工的经验作为基点，坚持科学组织、合理安排、均衡生产，确保优质高效的履行合同。

（3）遵循把安全质量放在首位的原则。

（4）应用新材料、新工艺、新设备，积极寻求全方位的合理化建议，不断对技术方案进行完善。

二、工程概括全线交通标志共分为指路标志、指示标志、警告标志和禁令标志。

三、主要技术指标道路等级：四级公路设计速度：20km/h四、工期安排如有特殊原因延误工期，工期顺延。

五、工期、质量、安全、环保目标质量目标：达到工程验收合格标准。

安全目标：杜绝死亡和重伤事故，杜绝重大机械设备事故，杜绝交通事故，无火灾事故，确保在施工过程中不发生重大安全责任事故。

环保目标：达到天津市环保要求。

六、人员机械配备1、施工主要管理人员配2、主要机械设备及仪器设备名称型号数量性能吊车50T 2 良好砼搅拌车8L 4 良好雾炮 2 良好七、施工方案1、施工流程：2、材料要求：版面布置美观、醒目、并且标志应具有夜间反光的功能。

标志版面按《道路交通标志和标线》进行，指路标志中汉字采用国家准矢量汉字，字体为交通标志专用字体，字高按不同设计标准采用25～30cm，字宽为0．6～1．0倍的字高，汉字间距≥0．1倍字高。

数字字高为0．5～1．0倍的汉字字高，数字字宽为字高的0．5～0．6倍。

标志板尺寸4．8m×3m的标志板均采用厚度为3mm厚的锰铝合金板制作，其余标志板尺寸均用厚度为2mm厚的锰铝合金板制作。
