SDLD/DLM系列固体流量计使用说明书陕西斯达实业有限公司中国·西安斯 达 实 业 定 量 给 料 机 说 明 书第 2 页 共 13 页2 一、概 述DLM ／DLD 型固体流量计是一种连续称量给料设备，它适用于化工、建材、冶金、矿山等行业，对非粘性散粒状或粉状物料进行自动连续定量给料、动态计量或给料控制。
在水泥厂中主要用于生料粉入窑计量喂料。
DLD 型固体流量计与带有给料装置的校正仓可构成一个高精度的连续喂料系统。
带有荷重传感器的校正仓可对固体流量计的计量精度进行在线校验，给料装置能按照设定的给料率自动调节物料流量。
DLD 型固体流量计喂料系统配置有S7200/TD200型称重控制仪表，通过模拟量输入口设置给料速度实施控制，也可以同上位机或过程管理系统(DCS)相连接完成系统的自动控制。
二、基本结构DLM ／DLD 型固体流量计由机械秤体和控制仪表两大部份组成。
l 、机械部份主要包括：壳体、导向溜槽、测量溜槽、杠杆装置、称重传感器等。
(见下图)斯 达 实 业 定 量 给 料 机 说 明 书 第 3 页 共 13 页3 ·壳体是固体流量计基础部件，由钢板折弯焊接而成，下部有一个用来固定在平台上或其它支承结构上的法兰，上部有一个与导向溜槽相连接的法兰。
壳体上有盖门供检修和拆卸测量溜槽用，盖门贴有橡皮密封圈，用搭扣与壳体连接。
·导向溜槽采用螺栓与壳体连接，物料通过导向溜槽时以特定的方向流进测量溜槽。
导向溜槽的入口处配有密封橡胶环，它包裹着插进导向溜槽的伸缩接头，可防止物料粉尘从接口飞出，又不影响对料仓的称重。
·测量溜槽与管状横梁相连，横梁横穿整个壳体，用两个橡胶膜片密封，两端用杠杆装置相连。
物料经过导向溜槽沿测量溜槽的曲面切线方向进入溜槽，物料流动方向对溜槽不会发生冲击的偏转，从而产生一个与流量成正比的测量力。
该测量力由杠杆装置传至称重传感器上。
·杠杆装置是力的传递机构，它由两组十字簧片支撑，上部与测量溜槽相连接，下部有起配重平衡作用的框架，框架上安装有配重块，以调整秤体静态零点。
SCD200200使用说明书SCD200/200使用说明书一．概述及特点SCD200/200施工升降机是中国研究院最新设计推出的新一代施工升降机产品。
它具有技术性能先进、使用平安可靠、维护保养方便等显著特点。
是现代建筑施工最理想的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、平安可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规那么截面和不规那么截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF 调速和PLC 控制后，可实现0～68m/min无级调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更平安可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．平安保护装置齐全、可靠。
设有国家专利技术的防坠平安器，使本机工作可靠性居同类产品之首。
2．组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。
产品的标准性、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。
二．性能参数表性能参数表序号工程单位参数备注1 额定载重量kg 2000/20002 额定提升速度33 m/min 减速器速比163 最大提升高度150m4 吊笼内空〔长×宽〕3m×1.3m5 m6 启动电流270A7 工作电流70A8 电能耗量 13×3KVA9 电机功率11×3 KW JC=100%|JC=25%10 标准节质量140kg11 整机自重20t H=150m12 平安器型号SAJ3.0-1.2三．构造原理简介本机主要包括以下几个局部：导轨架、驱动体、驱动单元、电气系统、平安器座板、防坠平安器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。
气体消防系统操作说明书(JB—QBL-QM200）目录目录.....................................................................。
(1)系统组成及原理......................................................。
......。
2面板显示说明.........................................................。
. (3)系统操作处理程序 (5)维保注意事项……………………………………………….……….。
5气体消防系统操作说明一、 系统组成及原理本气体消防系统，由灭火剂储存装置,电磁驱动装置，液流单向阀,气流单向阀，压力信号器，喷嘴，高压释放软管，控制气管及瓶架组成，报警系统由气体灭火控制器，离子型烟/温感，警铃，声光报警器，放气指示灯,手/自动转换开关，紧急启/停按钮组成，此系统采用双回路信号。
确认系统动作后8秒内全淹没灭火. 查 询延时中止警铃启停查询时间复 位机 检本机消音手动/自动声光启停键盘操作放气延时放气确认启 动入线故障出线故障失重故障掉载故障放气指示声光故障自 动手 动故障 回路火警 第二警铃故障自检指示手报故障手动报警主电故障备电故障备电欠压主电欠压火警 第一故障 回路总 故 障系统故障总 火 警电源指示JB —QBL-QM200显示板示意图注：系统设置了键盘锁,则键盘开.键盘开启后,持续未操作时间超过4分钟时,键盘将自动关闭，键盘操作灯熄灭。
二、面板显示说明●电源指示系统有任意电源输入（交流或备用电池），此灯被点亮.●总火警当发现火警时,此灯被点亮.●总故障当系统检测到任意异常时（如交/直流断路、失重、掉载、入线故障、出线故障、探测回路故障等），此灯被点亮。
●系统故障当单片机程序损坏，或按住主板上的单片机复位按钮，程序不能正常工作，此灯被点亮。
北京狮岛sd2200说明书sd200技术说明书导读：就爱阅读网友为您分享以下“sd200技术说明书”的资讯，希望对您有所帮助，感谢您对的支持! （6）监控系统自身的故障；（7）操作员操作记录；5.3、事故追忆记录及相关量记录事故追忆记录：计算机监控系统始终存储事故发生前k点和事故发生后n点的主要参数和数据采集值。
k、n可由用户定义，一般不大于20。
相关量记录：启动条件和相关量可由运行人员定义。
如当任一条高压线路或发电机、主变压器发生事故时，监控系统同时记录其它各元件的对应数值。
当机组推力轴承、上导、下导、水导、定子线圈温度任一越限报警时，同时记录该机组的上述参数。
5.4、有功功率联合控制（AGC）该功能可根据日负荷曲线或给定总负荷值及各种限制条件确定合理的机组组合和负荷分配方案,将全厂总有功输出调整到任一给定值，实现全厂最优运行。
调节系统具有PID调节特性,计算参加联合控制的机组的总有功输出，扣除独立控制机组的有功输出，并根据水头及相关的各机组的效率曲线将计算出的负荷分配到参加联合控制的机组，自动发出开停机指令和给定机组负荷。
当独立控制的机组有功输出变化时，软件自动进行计算调节。
给出指令后具有监视功能，即连续将实测到的设定值与开停机控制命令相比较。
该软件可将电厂调差率设在0～10％之间。
若将其设定为0，则此有功控制功能将作为纯有功功率控制器，调节电厂的有功输出到设定点而不考虑电网的频率。
水轮机的运行区内总存在不良运行区，该系统软件允许各机组运行于不良运行区外而不在该区内，但可以通过该区，也允许运行人员人为进入该区。
在有功联合控制功能中不良运行区限制有效。
为了最佳利用水能，与水头相关的各种运行组合（G1＋G2，G3+G4，G1+G2+G3……）多效率曲线可包括在此功能中。
5.5、无功功率联合控制（A VC）按给定时段的高压母线电压值，定时计算，自动调节和分配各机组无功功率，自动维持高压母线电压和无功负荷的合理分配。

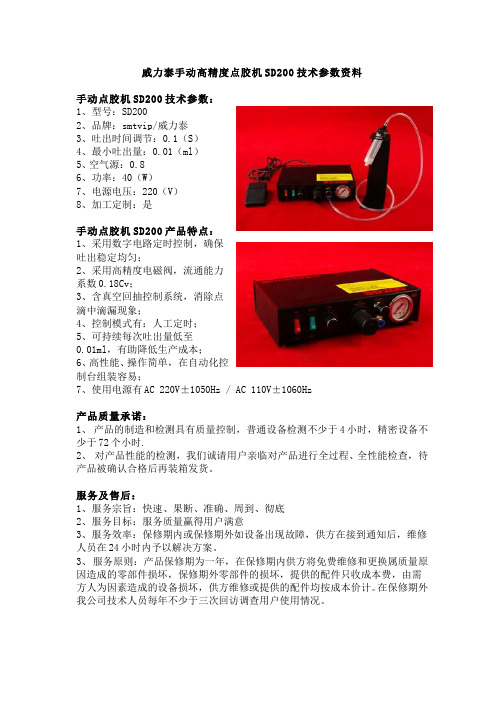

威力泰手动高精度点胶机SD200技术参数资料
手动点胶机SD200技术参数：
1、型号：SD200
2、品牌：smtvip/威力泰
3、吐出时间调节：0.1（S）
4、最小吐出量：0.01（ml）
5、空气源：0.8
6、功率：40（W）
7、电源电压：220（V）
8、加工定制：是
手动点胶机SD200产品特点：
1、采用数字电路定时控制，确保
吐出稳定均匀；
2、采用高精度电磁阀，流通能力
系数0.18Cv；
3、含真空回抽控制系统，消除点
滴中滴漏现象；
4、控制模式有：人工定时；
5、可持续每次吐出量低至
0.01ml，有助降低生产成本；
6、高性能、操作简单，在自动化控
制台组装容易；
7、使用电源有AC 220V±1050Hz / AC 110V±1060Hz
产品质量承诺：
1、 产品的制造和检测具有质量控制，普通设备检测不少于4小时，精密设备不少于72个小时.
2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
服务及售后：
1、服务宗旨：快速、果断、准确、周到、彻底
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内予以解决方案。
3、 服务原则：产品保修期为一年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
在保修期外我公司技术人员每年不少于三次回访调查用户使用情况。
一、概述在微处理器出现之前，模拟表计是工业现场唯一的电量测量仪表。
随着计算机技术和超大规模集成电路技术的发展，传统的模拟表计已远远不能适应当今发电厂、变电站综合自动化的需要，因此，迫切需要一种电量测量装置，能够配合综合自动化的数字化的要求。
采用以MPU为核心的单片微机,加上传感器、模数转换器等构成的智能化数字式仪表虽然可以代替了原先工业现场的模拟表计，但随着电厂自动化水平的提高，数据采集的实时性要求越来越高。
特别是在水电厂中，需要测量的对象较多，此时运用传统的单片机组成的测试系统进行数据采集已远远不能满足这一要求。
SDD200 微机交流电量采集装置就是为适应这一要求而设计的。
SDD200 微机交流电量采集装置是采用先进的数字信号处理器为核心的交流电量采集装置，它适用于6KV~220KV各电压等级的变电站、发电厂，可用于采集和计算厂站内的各种电气量，其中包括交流电压、电流、有功功率、无功功率、频率等参数，可广泛使用于电力、石油、化工等行业的变电站，发电厂。
型号意义：二．主要功能1.SDD200微机交流电量采集装置具有直接对电网二次侧交流信号（电压、电流）进行采集，并计算相关的电压、电流、频率、有功功率和无功功率。
2.装置在两秒钟内的最大处理能力为192路电压和电流信号。
3.装置采用模块化结构，各个模块之间相互独立，互不干扰，可根据厂站内的线路多少，任意组合。
4.装置具有通信接口，支持串行通信方式和CAN总线通信方式，可按照CCM通信协议将各个电气量传到上位机。
5.装置可以设置相电压和线电压两种电压输入方式，并分别采用三瓦特表法和二瓦特表法进行计算相关功率。
6.装置具有程序自恢复功能。
三．主要技术要求3.1大气条件3.1.1正常工作大气条件a) 环境温度：-5℃～+40℃；b) 相对湿度：5% ～ 95%；（产品内部既不应凝露，也不应结冰）c) 大气压力：66kPa ～ 110 kPa。
3.1.2 正常试验大气条件a) 环境温度：+15℃～ +35℃b)相对湿度： 45% ～ 75%c) 大气压力：86kPa ～ 106 kPa。
SD200取样探头安装使用维护手册 北京雪迪龙自动控制系统有限公司1、安全提示本手册包括确保仪器安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
1、使用仪器前请仔细阅读本手册。
2、遵守手册的各项要求，保管好手册，以备随时参考。
3、仪器测试时，错误操作会导致仪器的事故及损坏。
为了安全操作本仪器，请使用者仔细阅读使用手册的相关操作部分。
避免错误操作造成对设备的损害。
4.、确保设备供电电源为AC220V±10%;50HZ±10%电源。
不合要求的电源会对设备造成致命损害。
5.、如果仪器表面潮湿或操作者手湿，请勿操作本仪器。
6.、加热时不要超过量程允许的最大值。
7.、不得擅自更换零部件和改动仪器结构，需要时应通知系统专职人员进行。
2、技术数据说明1、材料：与样品接触部分全用1Cr18Ni9Ti耐腐蚀金属2、外形尺寸：a.采样管：≈500mmφ26 （长度可根据具体需要决定）b.温控器：130x160x90 (mm)c.防护罩：290x240x220 (mm)3、功率：230V AC 150W4、取样、反吹校准接口：（连接管外径）5、温度设定范围：90-160℃6、过滤器滤芯：φ35x1257.、密封材料：硅橡胶3、用途及使用条件3.1 用途SD200取样探头，是一种带伴热的分析气体采样装置。
该装置适用于燃烧过程中废气气样的连续采集。
用于电厂烟道、水泥生产等含尘、水量较高的分析样气采集。
3.2 使用条件1、供电电源：230V AC 50HZ2、取样条件：样气温度≤250℃样气压力0~1000Pa含尘量≤200g/M33、环境条件：-10～45℃4、该装置禁止在有爆炸性气体环境的场合使用。
4、产品结构及工作原理4.1 产品结构1、结构：装置由采样管、主腔体、加热装置、过滤器、安装法兰套筒、防护罩、温控器等组成。
2、主要特点：a、该装置凡是与样品气接触的之处全采用1Cr18Ni9Ti不锈钢材料加工制成，高温条件下抗腐蚀性能力很强，因而该装置完全可以在野外工作。
目次一、概述 (1)二、主要功能及技术参数 (1)2．1主要功能 (1)2．2主要技术参数 (1)2.2.1主要技术数据 (1)2.2.2大气条件 (2)2.2.3贮存运输的极限环境温度 (3)2.2.4周围环境 (3)2.2.5技术指标 (3)三、操作说明 (4)3.1面板布置图 (4)3.2菜单结构 (4)3.3自检 (5)3.4工作方式介绍 (6)3.4.1试验 (6)3.4.2测量导前时间 (6)3.4.3无压合闸 (6)3.4.4现地同期 (6)3.4.5远方同期 (6)3.5装置操作 (7)3.6同期时显示内容及意义 (10)四、输入输出端子及其说明 (11)五、安装与调试 (12)六、维护运行指南 (13)七、订货须知 (14)八、敬告用户 (14)九、附图 (14)一、概述随着计算机技术和超大规模集成电路技术的发展，传统的、模拟的自动准同期装置已远远不能适应当今发电厂、变电站综合自动化的需要，因此，迫切需要一种自动准同期装置，能够配合综合自动化的要求，能够快速地、平稳地、在运行人员不知不觉中将发电机或系统并入运行系统，SDQ200微机自动准同期就是为适应这一要求而设计的。
SDQ200微机自动准同期装置，以单片计算机为核心，采用PSD技术和超大规模集成在线可编程技术CPLD及动态相位跟踪技术，不断监测发电机和系统的电压、频率，并可根据频差、压差大小发出宽窄不同的调节脉冲，直到频差、压差满足要求。
在压差、频差满足要求的情况下，不断监测发电机电压和系统电压的相位差，准确确定断路器合闸时刻，实现快速无冲击合闸。
本装置配备了两路模拟信号源，其中一路模拟系统电压，不可调；另一路模拟发电机电压，可以人为地调节电压、频率。
进行试验时，断开待并双方电压，试验信号由模拟信号源提供，这样可对装置本身逻辑进行检查，以保证装置的可靠性。
SDQ200型自动准同期装置适用于各种类型的水电站、火电厂，对于变电站同样适用，可充分满足电厂、变电站实现并网自动化的要求。
国电南自Q/GDNZ.J. 10.28—2000标准备案号: 1279-2001SDQ200微机自动准同期装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD版本声明本说明书适用于S D Q200微机自动准同期装置产品说明书版本修改记录表1098765432V2.0第二次V2.012005-6-6 1V1.0第一次V1.02001-3-6序说明书版本号修改摘要软件版本号修改日期*技术支持电话：（025）51183233传真：（025）51183238*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符2005年6月第1版第1次印刷目录一、概述 (3)二、主要功能及技术参数 (3)2.1主要功能 (3)2.2主要技术参数 (3)三、硬件说明 (6)3.1C PU插件 (6)3.2IO插件 (6)3.3P T插件 (6)3.4R E C F插件 (6)3.5S I G L插件 (7)3.6M R插件 (7)3.7PR1、P R2插件 (7)3.8F B插件 (7)四、软件说明 (7)4.1程序框图 (7)4.2同期原理和实现方法 (10)五、结构形式 (11)六、组屏设计说明 (11)七、订货须知 (11)八、附图 (11)一、概述随着计算机技术和超大规模集成电路技术的发展，传统的、模拟的自动准同期装置已远远不能适应当今发电厂、变电站综合自动化的需要，因此，迫切需要一种自动准同期装置，能够配合综合自动化的要求，能够快速地、平稳地、在运行人员不知不觉中将发电机或系统并入运行系统，SDQ200微机自动准同期就是为适应这一要求而设计的。
SDQ200微机自动准同期装置，以单片计算机为核心，采用PSD技术和超大规模集成在线可编程技术CPLD及动态相位跟踪技术，不断监测发电机和系统的电压、频率，并可根据频差、压差大小发出宽窄不同的调节脉冲，直到频差、压差满足要求。
在压差、频差满足要求的情况下，不断监测发电机电压和系统电压的相位差，准确确定断路器合闸时刻，实现快速无冲击合闸。
本装置配备了两路模拟信号源，其中一路模拟系统电压，不可调；另一路模拟发电机电压，可以人为地调节电压、频率。
进行试验时，断开待并双方电压，试验信号由模拟信号源提供，这样可对装置本身逻辑进行检查，以保证装置的可靠性。
SDQ200型自动准同期装置适用于各种类型的水电站、火电厂，对于变电站同样适用，可充分满足电厂、变电站实现并网自动化的要求，是与综合自动化配套的理想产品。
二、主要功能及技术参数2.1 主要功能1.准确测量并显示待并双方的电压和频率；2.在压差和频差不合格的情况下,能够发出长短不同的调节脉冲，使得待并双方的电压和频率快速逼近。
调频和调压功能的投入与否由硬件设定；3.在频差和压差合格时能够不断检测相位差，提前一恒定导前时间发出合闸脉冲，在频差和压差不合格时能够对合闸回路进行闭锁；4.能够自动破坏同频不同相的现象，加快同期并列过程；5.能够自动检测并显示断路器的合闸时间，并可根据需要进行修改或保存；6.具有固定偏转角修正功能；7.能够实现同频返网；8.装置本身提供工频信号源，供模拟调试和试验用，其电压、频率可根据需要进行调整；9.同期并列允许的压差、频差及调压、调频宽度参数可由键盘设定并保存；10.具有PT断线和过压报警功能；11.具有与上位机通讯的功能；12.装置的软硬件均具有完善的自检措施，软硬件的任何故障都会使装置进入闭锁状态。
故障部位及性质可以在面板上显示；2.2 主要技术参数2.2.1 主要技术数据1 输入额定电压a) 运行系统电压 100V或57.7V，50Hzb) 待并系统电压 100V或57.7V，50Hz2 开关量输入a) 同期请求信号 空接点输入b) 断路器辅助接点输入 空接点输入3 输出接点类型及容量所有输出接点均为 空接点输出a) 装置掉电 DC24V,3Ab) 装置故障 DC24V,3Ac) 升、降压调节接点 AC250V,5Ad) 增、减速调节接点 AC250V,5Ae) 合闸信号接点 DC24V,3Af) 合闸输出接点 DC220V4 脉动电压输出脉动电压输出峰—峰值最大为20V,成交替变化.5 直流电源a) 直流电压输入 220V，110Vb) 允许偏差 -20%～10%c) 纹波系数 不大于5%；6功率消耗a) 交流电压回路 工作于额定电压时，每相PT不大于1.0VAb) 直流电源回路 正常工作时，不大于15W；发调节命令及合闸脉冲时, 不大于20W。
7 过载能力a) 交流电压回路 1.2倍额定电压连续工作；b) 直流电源回路 80%～110%额定电压, 连续工作。
2.2.2 大气条件1 正常工作大气条件a)环境温度 -5℃～+40℃；-10℃～+55℃；b)相对湿度 5%～95%；（产品内部既不应凝露，也不应结冰）c)大气压力 80kPa～ 110kPa。
2 仲裁试验标准大气条件a)环境温度 20±2℃；b)相对湿度 60%～70%；c)大气压力 86kPa～106kPa。
3 正常试验大气条件a)环境温度 +15℃～+35℃；b)相对湿度 45%～75%；c)大气压力 86kPa～106kPa。
2.2.3 贮存运输的极限环境温度装置的贮存、运输及安装允许的环境温度为-25℃～+70℃，在不施加任何激励量的条件下，不出现不可逆变化。
温度恢复后，装置能正常工作。
2.2.4 周围环境装置的使用地点应无爆炸危险；无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源；不允许有超过发电厂、变电站范围内可能遇到到的电磁场存在，有防御雨、雪、风、沙、尘埃及防静电措施。
场地安全要求应符合GB/T 2887-2000中4.6的规定。
2.2.5 技术指标1 测量元件的准确度a) 电压 0.5Vb) 频率 0.005Hzc) 相位 0.2°d）导前时间 2mse）合闸相位准确度 2°2 调节脉冲的准确度a）调频脉冲 2msb）调压脉冲间隔 2msc）调压脉冲 2msd）调压脉冲间隔 2mse) 调节脉冲的分辨率 1ms3 允许发出合闸脉冲的电压差装置检测运行系统和待并系统之间的电压差,允许发出合闸脉冲的电压差整定范围为0.1V—10.0V。
当判断电压差不满足条件时，装置内应有可靠闭锁输出的措施。
4 允许发出合闸脉冲的频率差（简称频差）装置检测运行系统和待并系统之间的频率差,允许发出合闸脉冲的频率差整定范围为0.01Hz—1.00Hz。
当判断频率差不满足条件时，装置内应有可靠闭锁输出的措施。
5调频脉冲装置可发出的调频脉冲宽度，整定范围为0.001—20s。
每一个脉宽周期发出一个调频脉冲。
6调频脉冲间隔装置每隔一个脉冲间隔发出一个调频脉冲，调频脉冲间隔整定范围为0.1—20s。
7 调压频脉冲装置可发出的调压脉冲宽度，其整定范围为0.001--20s。
每一个脉宽周期发出一个调压脉冲。
8 调压脉冲间隔装置每隔一个脉冲间隔发出一个调压脉冲，调压脉冲间隔整定范围为0.1—20s。
9 固有相角固有相角是指运行系统电压和待并系统电压在并列后同期母线实际存在的相位差，其整定范围为0—360°。
10导前时间导前时间整定范围为0.001—2S。
11 导前相角本装置是以导前时间来确定合闸时刻，导前相角最大为60度,不可整定。
12 同期时间同期时间是指从同期装置接受到同期请求信号到断路器完全合上所经历的时间。
执行同期程序的时间如果超过该时间，则同期装置退出同期程序。
同期时间最长整定为5000S。
13 通道相位通道相位指运行系统和待并系统电压接同一个电压时，同期装置自身测量的存在于运行系统和待并系统电压之间的相位差。
通道相位可以测量，也可以进行修改。
范围为0—360°。
14 自动修改导前时间标志自动修改导前时间标志可以设置为YES或NO。
若选择YES，每一次测量导前时间后将自动进行修改并保存；若选择为NO，每一次测量导前时间后将不自动进行保存，用户可根据需要选择保存或放弃。
三、硬件说明SDQ200微机自动准同期装置，采用双通道技术和在线动态相位跟踪技术，保证可靠、准确、快速地测量发电机（系统）和运行系统的电压、频率、相位，准确确定断路器合闸时刻，以达到无冲击并网。
SDQ200包括下列插件，PR1插件、PR2插件、CPU插件、IO插件、RECF插件、SIGL插件、PT插件、 MR插件、FB插件，下面对它们进行介绍。
3.1 CPU插件CPU插件包括单片微计算机、数据存储器、参数存储器、模数转换器、地址译码器以及并行输入输出控制接口、防止数据误读写电路以及看门狗电路。
其中单片微计算机为本装置的核心部分，它完成程序的执行、输入输出状态的控制及必要的参数设置工作。
CPU插件预留RS-232、RS422/485通讯接口，可与中控室进行通讯，也可以在现场扩充此装置。
3.2 IO插件IO插件完成对开关量输入信号的输入、隔离，以及开关量输出的隔离、驱动等功能，输入、输出与CPU 插件的接口设计也在此插件完成。
该插件采用了在线可编程CPLD技术，将大量的逻辑电路集中在一个芯片内，电路设计简单、可靠，修改逻辑容易，调试方便。
3.3 PT插件本插件将发电机（系统）电压和运行系统电压转换成CPU插件可以处理的信号量。
为了保证测量电压的可靠性，采用了两个互感器。
这样，即使其中的一个PT出现故障，本装置都将正确作出预报并禁止合闸。
互感器的输入可以是100V，也可以是57.7V，通过印制版上的跳线器，即可方便选择。
互感器的输出调整为3.0V。
3.4 RECF插件信号调理插件的功能就是将PT插件转换后的交流信号处理成计算机可以接收的直流量。
一方面，将各路交流电压经滤波后转换成直流电压；另一方面，将滤波后的电压经电压比较、整形后转换成方波送入计算机，以便计算机准确测量发电机和系统的频率及相位差。
具体框图如图3.1所示：限幅滤波比较整形交直流变换CPU 模块u图3.1 信号调理模块原理框图需要说明的是,与PT插件相似,PT转换后的每一路电压都采用图4.1所示的电路进行处理。
3.5 SIGL插件本插件提供两路模拟信号源，其中一路模拟发电机(系统)电压，可以调节电压、频率；另一路模拟运行系统电压, 电压、频率不可调节.每一路信号源的逻辑图如图3.2所示：振荡器器计数波形存储器D/A输出图3.2 模拟信号源原理框图3.6 MR插件MR插件提供升压、降压、增速、减速、合闸接点输出以及供调试用的合闸信号（接点输出）。
3.7 PR1、PR2插件PR1、PR2提供装置正常工作用的工作电源，其中，PR1提供+5V，±15V电源，PR2提供24V电源。
